2018-10-18
全新 TU106 繪圖核心
GALAX GeForce RTX 2070 登場
文: John Lam / 評測中心


NVIDIA正式發佈新一代「Turing」GPU微架構效能級繪圖卡「GeForce RTX 2070」,採用全新12nm FFN制程的「TU106」繪圖核心,內含108億個電晶體、2,304個CUDA Cores,更新增 Tensor Core 及 RT Core 運算單元,帶來革命性 AI 運算及光射追踪渲染,性能超越上代 GeForce GTX 1080,定價 US$ 499 美元、戰力十足。



GALAX GeForce RTX 2070 SG



RTX2070

收到由 GALAX 送測全新「GeForce RTX 2070 SG」繪圖卡,採用非公板 PCB、8 相 DrMOS 數位供電設計,搭配自家 Premium Trio Cooling 散熱器,為加強 PCB 剛性及散熱效果,特別加入 Thermal Armor 金屬架及背板,卡頂位置具備GALAX Aurora Sync RGB 燈光效果,散熱效果相較Founder Edition更強大。

RTX2070







非公板設計、8 相 Dual FET供電



拆下散熱器後,可以看到 GALAX 「GeForce RTX 2070 SG」是基於 RTX 2080 公板 PCB 所改良,令它可以共用散熱器設計,12 Layers PCB 設計並經過低阻抗提供訊號及電力傳輸優化,滿足新一代 GDDR6 記憶體高達 14Gbps 的速度需求。



 RTX2070

供電設計方面,採用 8 相 Dual FET 供電模組設計,其中 6 相負責 GPU 供電、2 相負責 GDDR6 供電,並且增加了額外的電容強化濾波作用,優化電源輸出效率及降低雜訊產生,同時增加了額外的電容強化濾波作用,優化電源輸出效率及降低雜訊產生,有效提升繪圖卡的超頻能力。



RTX2070



為提升超頻穩定設計,今代加入 DCM 可變電源供應模組設計,VRM 晶片可因應 GPU 繪圖核心所需電流切換工作中的相數,令供電效率大幅提升並減少廢熱產生,相較上代同時帶來更大的電源空間。







TU106-400A 繪圖核心



圖為 NVIDIA「TU106-400A」繪圖核心,採用 12nm FFN 制程及 VLSI 超大型積體電路優化,內建 108 億個電晶體、Die Size 約 445 mm²,相較上代「GP104」繪圖核心約 72 億個電晶體、Die Size 約 314mm²,規模明顯大幅提升。



擁有 3 個 GPC 圖形處理器、每個 GPC 圖形處理群具備 6 個 SM 模組,SM 總數合共 36 個,每個 SM 模組共有 64 個 Cores,令 CUDA Core 數目提升至 2,304 個。



RTX2070



今代更特別針對 A.I 運算及光線追蹤技術新增 Tensor Core 及 RT Core 運算單元,每個 SM 模組內含 8 個 Tensor Cores 及 1 個RT Core,這是「Turing」GPU 微架構的重大突破,「GeForce RTX 2070」合共擁有 288 個 Tensor Cores 及 36 個 RT Cores,成為與上代「GP104」之間的主要差異。



RTX2070



核心時脈方面,GALAX「GeForce RTX 2070 SG」繪圖卡為預設超頻版本,1,410MHz Base Clock、1,830MHz Boost Clock,支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈,最高 TDP 為 175W,需要 PCIe 8 Pin + 6 Pin 外接電源,建議使用 550W 以上的電源供應器。







全新 GDDR6 記憶體顆粒



記憶體方面,「GeForce RTX 2070」採用全新 GDDR6 記憶體顆粒,透過改良記憶體控制器及 PCB 線路優化配合,記憶體時脈高達 7,000MHz ,在 QDR 技術下其傳輸時脈高達 14Gbps ,在保持 256-bit 記憶體介面下,記憶體頻寬由上代 GeForce GTX 1070 的 256GB/s ,大幅提升至今代的 448GB/s ,加上經過良的 Turing Color Compression 技術,進一步優化記憶體頻寬,令有效記憶體頻寬相較上代提升了 2X。



RTX2070



GALAX「GeForce RTX 2070 SG」繪圖卡具備了 8 顆 Micron D9WCW GDDR6 記憶體顆粒,正式型號為 MT61K256M32JE-14,合共高達 11GB 容量,採用全新 20nm 制程、單顆容量高達 8Gbit 。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball FBGA 封裝, VDD/VDDQ 為 1.35V 。







Premium Trio Cooling

RTX2070

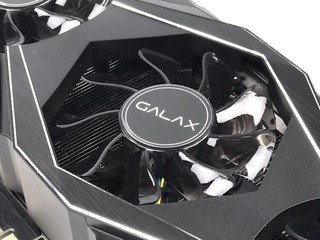

散熱器方面,GALAX「GeForce RTX 2070 SG」採用自家 Premium Trio Cooling 散熱器,Triple Slot、三風扇設計,巨型銅底部配合 6 支高性能 Heatpipe,有效將 GPU 的熱力平均傳導至鋁金屬鰭片。



TU102RTX2070



擁有 3 組 8cm PWM 靜音風扇,轉速為 800 ~ 2,500rpm,當處於 2D 模式及低負載 3D 運算時風扇並不會運轉,達成完全靜音運作。







Thermal Armor 金屬架 + 背板

RTX2070

為加強繪圖卡的 PCB 剛性及散熱效果,GALAX GeForce RTX 2070 SG 加入了「Thermal Armor」鋁金屬框架及金屬背板設計,除了能加強 PCB 負重強度以免因彎曲而受損,同時金屬框架和背板同時覆蓋著 PWM、MOSFET 及相關元件,降低運作溫度提升產品穩定性。

RTX2070







新增 DisplayPort 1.4a、VirtualLink



顯示輸出方面,NVIDIA GeForce RTX 2070 提供了 3 組 Display Port 1.4A,單一線纜最高支援 8K @ 60Hz,支援 VESA DSC 12規格,「TU106」繪圖核心可同時支援兩組 8K @60Hz 輸出,另提供 1 組 HDMI 2.0b 顯示輸出最高支援 4K @ 60Hz,支援 HDCP 2.2 規格。



TU102



針對 VR 眼鏡應用新增「VirtualLink」顯示輸出介面,它是基於 USB Type-C 接口,具備 4 個 HDR3 DisplayPort 顯示通道及 2 個 SuperSpeed USB 3 連接,同時最高可提供 35W 供電,令未來 VR 眼鏡產品只需單一線纜取代過往的 HDMI、供電及 USB 連接線材。









支援 Aurora Sync 燈效控制



TU102



燈效方面,GALAX GeForce RTX 2070 SG 卡頂兩側及「GALAX」標誌,加入 RGB 燈光效果,用家可以透過附連的 Xtreme Tuner Plus 公用程式自定 LED 顏色、亮度,設有靜態、呼吸燈、閃動及彩色循環模式可供選擇。
