組建高效電競 Mini-PC
ASROCK Z390 Phantom Gaming-ITX/ac
文: John Lam / 評測中心


想組建高性能Mini PC的玩家,不妨考慮 ASROCK 全新 「Z390 Phantom Gaming-ITX/ac」Mini-ITX主機板,採用 INTEL Z390 系統晶片、 7 相 Digi Power 數位供電設計,支援新一代 Coffee Lake Refresh 八核心處理器,升級至 DDR4-4500+ XMP 記憶體速度,更內建 INTEL Thunderbolt 3 高速連接埠、INTEL Gigabit Ethernet、802.11ac Wave2 1.73Gbps WiFi模組,規格絕不遜於ATX 大板。



ASROCK Z390 Phantom Gaming-ITX/ac

Z370ITXAC

為配合 INTEL 第 9 代 Core 處理器登場,ASROCK推出全新「Z390 Phantom Gaming-ITX/ac」Mini-ITX主機板,採用高性能 7 相Digi Power數位供電配合巨型 Heatpipe 散熱器,滿足 8 核心處理器完全負載的散熱需求,今代更升級DDR4-4500 XMP記憶體速度,內建Intel Thunderbolt 3高速傳輸介面連接外置繪圖卡裝置,具備新一代802.11ac Wave 2 WiFi模組,支援1.733Gbps極速無線連接,售價 HK$1,590 同級性價比最高。



Z370ITXACZ370ITXAC



ASROCK 與 Fatal1ty 正式分手,畢竟 Fatal1ty 已經過氣沒什麼人識,Gaming 主機板系列將換上自家「Phantom」品牌,採用 Mini-ITX Form Factor , 8 Layers 、 2oz Copper PCB 設計,尺寸為 17.0cm x 17.0cm ,灰、黑配色加強金屬質感,增量的PWM+PCH 鋁合金 Heatpipe 散熱器,質感更上一層樓。



Z370ITXAC

包裝盒內附連「Z390 Phantom Gaming-ITX/ac」主機板、I/O Bracket 安裝背板、2 條 SATA 連接線、WiFi 天線、安裝光碟、主機板說明書、快速安裝說明書及 Phantom 明信片。







Intel Socket 1151v2 接口



ASROCK「Z390 Phantom Gaming-ITX/ac」主機板採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,支援全新「 Coffee Lake Refresh 」 微架構、INTEL 第9 代 Intel Core 處理器,最高可達成 8 核心、16 線程配置。



Z370ITXAC



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局,全新第 9 代 Core 處理器是 INTEL 首代效能級平台搭載 8 核心配置,在核心數目上追上對手AMD Ryzen處理器,加上 Turbo Boost 核心時脈提升至5GHz,晶片與IHS之間亦由散熱膏改為銦合金焊接,令運算性能及超頻能力明顯提升。



Intel 9th Gen Core Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-9600K

14nm6/61.5MB9MB3.7GHz4.6GHz95WUHD Graphics 630 (GT2)1.15GHzDDR4-2666



INTEL 第 9 代 Core 處理器將會於2018 年 10 月 18 日正式發佈,首批上市場全部為不鎖倍頻的 K 系列型號,包括 6 核心 Core i5-9600K、8 核心 Core i7-9700K與旗艦級 8 核心、16 線程的Core i9-9900K。緊接將會在2019年第一季末推出其他Non-K型號,完成處理器世代交替。







INTEL Z390 系統晶片



Z370ITXAC



採用 INTEL全新 Z390 系列晶片,定位效能級玩家市場,與上代INTEL Z370系統晶片一樣,提供處理器倍頻、外頻調整、更多記憶體除頻選項,支援最大 80x CPU Ratio、最高DDR4-8400記憶體倍頻,完全發揮 K 系列處理器的超頻潛能。



Intel 300 Series Chipset Comparsion

 Z390Z370Q370H370B360H310
CPU OC SupportYesYesNoNoNoNo
CPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/42/42/2
Memory OC SupportYesYesNoNoNoNo
Optane SupportYesYesYesYesYesNo
CNVi WiFi Mac SupportYesNoYesYesYesYes
SDXC SDA 3.0 SupportYesNoYesYesYesYes
Max HSIO Lanes303030302414
Total USB Port141414141210
USB 3.1 Gen 26 0644 0
USB 3.1 Gen 110108864
Max PCIe Lanes24 Lanes
Gen3
24 Lanes
Gen3
24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen2
Rapid Storage SupportYesYesYesYesYesYes
RST for PCIe Storage333210
Total SATA Ports666664
RST RAID SupportYesYesYesYesNoNo
vPro SupportNoNoYesNoNoNo



相較舊有Z370採用22nm制程,全新INTEL Z390系統晶片改用更先進的14nm制程,同時功能性能作出了提升,新增了802.11ac Wave2 CNVi WiFi MAC與SDXC SDA 3.0 記憶卡功能,可提供更低成本WiFi 無線網絡及SD 讀卡功能,同時新增USB 3.1 Gen 2 原生支援,提供最多 6 個 USB 3.1 Gen2 10Gbps連接埠。







支援DDR4-4500+ XMP



Z370ITXAC



記憶體方面,ASROCK「 Z390 Phanton Gaming-ITX/ac 」主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量。全新 Intel Z390 具備豐富的記憶體倍頻 MSR 定義,最高支援 DDR4-8400 倍頻設定,對於超頻玩家來說更具彈性。



D48400



為提升記憶體超頻能力,ASROCK採用15μ 黃金接點插槽,能提升電氣性降低磨損及氧化,加入Planes On Outer Layers記憶體線路作出優化 (POOL),Stripline Routing 走線取代 Micro-Strip Routing 提供更優秀的電氣性,加上新一代 Coffee Lake 處理器的 IMC 體質亦大幅提升,令主機板最高可支援 DDR4-4500 XMP 記憶體速度。



Z390ITXZ390ITX



測試採用GEIL DDR4-4133 CL-19-19-19 16GB Kit 記憶體模組,成功超頻至DDR4-4500 CL19-25-25 並完成所有負載測試,無需額外增加工作電壓。







7 相DIGI Power 供電模組



Z370ITXAC



「 Z390 Phantom Gaming-ITX/ac 」採用7相位Dig Power數位供電,Intersil ISL69138 PWM 控制晶片配搭Intersil ISL99227B Dr.MOS 晶片,具備 Smart Power Stage 技術,整合 MOSFET Driver 、 High/Low Side MOSFET 堆疊於單一封裝內,相較傳統 MOSFET 效率更佳、工作溫度較低,同時節省供電模組所需佔用空間。



Z370ITXZ370ITX

( 左 ) Intersil ISL69138 PWM 晶片 ( 右 ) Intersil ISL99227B Dr.MOS 晶片

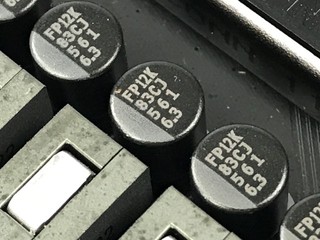

採用 60A Premium 級電感相較傳統電感提升 3 倍飽和電流,大幅提升 CPU vCore 電壓穩定性,除音效模組外全板採用頂級規格的日本 Nichicon 12K 黑金電容,在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,滿足高階電競玩家對穩定耐久的需求。



Z370ITXACZ370ITXAC

( 左 ) 60A Premium 級電感相 ( 右 ) Nichicon 12K 小時黑金電容







Steel Slot PCIe 不鏽鋼加固插槽

ASROCK 「 Z390 Phantom Gaming-ITX/ac 」主機板提供了一組 PCIe X16 繪圖接口,加入了「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更好看。

Z370ITXAC



支援DisplayPort 1.2、HDMI 2.0



內建顯示輸出方面,ASROCK「 Z390 TAICHI 」提供了 HDMI 與 DisplayPort 接連埠,另可透過Thunderblot Type C接口提供DisplayPort,可支援三屏幕同時輸出,其中 HDMI 1.4b 介面支援 4K 解析度 4096 x 2160 @ 30Hz , DisplayPort 1.2 介面則最高支援 4096 x 2304 @ 60Hz 。
 Z370ITXAC


Intel Gigabit Ethernet + 802.11ac WiFi



網絡功能方面, ASROCK 「 Z390 Phantom Gaming-ITX/ac 」採用 Intel i219v Gigabit Ethernet PHY 網絡晶片 ,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐。

Z370ITXAC

為配合 Z390 系統晶片內建 802.11ac Wave2 WiFi CNVi 無線網絡,「Z390 Phantom Gaming-ITX/ac」主機板搭配 Intel Wireless-AC 9560 CRF 配套射頻模組,提供 802.11ac 2T2R 無線網絡及 Bluetooth 5.0 藍芽連接功能,支援新一代 Wave 2 MU-MIMO 技術及 160MHz 傳輸協定,令最高傳輸速度可提升至 1.73Gbps。

Z370ITXZ370ITXAC
 ( 左 ) Intel i219v Gigabit Ethernet PHY ( 右 ) Intel Wireless-AC 9560 WiFi 模組

支援新一代 Bluetooth 5.0 規格,相較上代最高傳輸速度由 1MB/s 提升至 2MB/s,有效範圍亦由最遠 50 公尺提升至 200 公尺,廣播傳息的字符亦由31bytes 提升至 255bytes,有效提高設備間的連接質量和彼此的互用性,Bluetooth 5.0 將成為未來家庭、商用物聯網設備的主流連接新標準。



支援Thunderbolt 3 高速傳輸

ASROCK「Z390 Phantom Gaming-ITX/ac」特別加入 1 顆 Intel 「 Alpine Ridge 」晶片額外提供 1 組 USB Type C 介面,支援 Thunderbolt 3 及 USB 3.1 高速傳輸,可以用作連接高速外置儲存裝置及外置繪圖卡用途。

Z370ITXACZ370ITXAC

代號「 Alpine Ridge 」的 Intel Thunderbolt 3 控制晶片,採用 PCIe Gen3 x4 介面,除了支援 Thunderbolt 3 傳輸協定最高頻寬可達 40Gbps ,同時亦兼容 USB 3.1 傳輸協定速度可達 10Gbps ,支援 Power Delivery 2.0 規格最高可提供 12V @ 3A (36W) 供電,連接 Thunderbolt 裝置時能透過菊鏈式串接最多 6 個外接裝置,同時支援 Mini-DisplayPort 1.2 協定用作顯示輸出提供 4K @ 60fps 高解析度輸出。



 4個 SATA + 2個 Ultra M.2



Z370ITXAC

儲存支援方面,ASROCK「Z390 Phantom Gaming-ITX/ac」具備 2 組 Ultra M.2 擴充槽,其中M2_1 介面位於系統晶片上方,與散熱晶片共用散熱器,以滿足高階M.2 SSD的散熱需求,M2_2 介面則設於主機板後方,兩者同樣支援PCIe Gen3 x4 32Gbps與SATA 6Gbps 速度,相容M.2 Key 2260/2280 SSD規格。

Z370ITXACZ370ITXAC

SATA接口方面,今代縮減至只有4 組 SATA 6Gbps傳輸介面,支援 Intel Rapid Storage 16 技術提供了 RAID 0 、 1 、 5 、 10 模式。



追加 4 個 USB 3.1 Gen 2接口

 Z370ITXAC

受惠於新一代 INTEL Z390系統晶片,「Z390 Phantom Gaming-ITX/ac」在Back I/O 位置提供了4 個USB 3.1 Gen 2 Type A 連接埠,支援最高 10Gbps 傳輸速度。



加入 Sound Blaster Cinema 5 音效



音效方面,「 Z390 Phantom Gaming-ITX/ac 」主機板加入「 Nichicon Audio 」音效模組,採用新一代高階 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形( BF )和降噪( NS )等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



F270ITX

Realtek ALC1220 HD Audio Codec



為提升耳機輸出質素加入 Ti NE5532 耳擴放大器晶片,支持高達 600Ω 阻抗耳機、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備。配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。



F270ITXF270ITX

( 左 ) Nichicon Fine Gold 系列電容 ( 右 ) Ti NE5532 Premium Amplifier 晶片



為加強環迴音效體驗,「Z390 Phantom Gaming-ITX/ac 」加入 Creative Sound Blaster Cinema 5 音效支援,在硬體、軟體雙管配合下提供 SBX Pro Studio 環迴立體聲效果,從爆炸的槍聲到敵人的靴子嘎吱嘎吱聲都能準確呈現,即使是一對耳機或是立體聲揚聲器,都能清晰分辨音方向位置,不管是看電影、玩遊戲或聽音樂都可以擁有身歷其境的快感。







支援Polychrome Sync 燈效



Z370ITXAC

ASROCK「Z390 Phantom Gaming-ITX/ac」在RGB效果方面相較保守,只有在PCIe繪圖接口下方設有 RGB LED,支援ASROCK Polychrome RGB Sync 同步技術。



Z390ITX



燈條支援方面,具備 1 組 5050 標準4-Pin RGB接口外,同時提供 1 組 WS2812B 可編程 RGB 接口,支援5V、3A最多 80顆的 WS2812B RGB 燈條,提供更豐富的 ARGB 可定址燈效制。





ASROCK Z390 Phantom Gaming-ITX/ac

售價︰HK$1,590

查詢︰Felton (2273-8393)



編輯評語︰



ASROCK「Phantom Gaming-ITX/ac」功能、規格非常強悍,用料、功能更是HK$1,590 同價位中難有敵手,如果你正打算組建Gaming Mini PC,它絕對是Z390平台的Mini-ITX首選。

文: John Lam/評測中心
