TWIN FROZR 7 散熱設計
MSI GeForce RTX 2070 Gaming Z
文: John Lam / 評測中心


為搶攻效能級電競玩家市場,MSI 推出新一代「GeForce RTX 2070 Gaming Z」繪圖卡,特別針對散熱設計作出改良,升級全新「TWIN FROZR 7」散熱器搭配「TORX FAN 3.0」雙風扇與突破性的空氣動力學技術,採用非公板 PCB設計、8 + 2 相數位供電、軍規元件用料,預設超頻高達 1,830MHz Boost Clock,性能再上一層樓。



MSI GeForce RTX 2070 Gaming Z



RTX2070



MSI 推出全新「GeForce RTX 2070 Gaming Z」繪圖卡,搶攻效能級電競玩家市場,採用 2.5 Slot、「TWIN FROZR 7」散熱器設計,特別針對散熱加入獨家空氣動力設計,配搭「TORX FAN 3.0」雙滾珠軸承,令運作溫度更低、GPU Boost時脈更穩定,預設超頻更高達 1,830MHz Boost Clock,加上出色的 Mystic Light ARGB燈光同步效果,信仰十足。



RTX2070



MSI「GeForce RTX 2070 Gaming Z」繪圖卡尺寸為30.7cm x 15.5cm x 5cm,更高的卡身令散熱鰭片面積增加,同時可使用更大尺寸的散熱風扇,金屬灰、黑色混搭加上誇張的散熱器造型與髮絲紋金屬背板,質感相較上代進一步提升。



RTX2070



包括盒內附「GeForce RTX 2070 Gamine Z」繪圖卡,VGA加固支架,驅動安裝隨身碟、快速安裝指南、主機板說明書、MSI Dragon 明信片與MSI Gaming 杯墊。







非公板設計、 8+2 數位供電



2070

拆下散熱器後,可以看到「GeForce RTX 2070 Gaming Z」採用非公板設計,更大的 PCB面積能提供更多散熱面積,8 + 2相數位供電、軍規元件用料,採用On-Semi FDPC5018SG MOSFET、Super Ferrite 高效電感及高品質日制固態電容,優化電源輸出效率及降低雜訊產生,電壓聲噪大幅下降並有效提升繪圖卡的超頻能力。



2070







全新 TWIN FORZR 7 散熱器



MSI特別針對散熱設計作出改良,「GeForce RTX 2070 Gaming Z」採用新一代 TWIN FORZR 7 散熱器,擁有獨家空氣力學設計將鰭片弄成波浪形彎曲,令氣流可更順暢通過並減少湍流所造成的嘈音,再配搭 6 支 8mm 全銅 Heatpipe 導熱管,獨有的方形導熱接觸面設計,有效提升鍍鎳銅底導熱至鰭片的效率,令散熱效率大大提升。



2070



搭載兩組專利 TORX FAN 3.0風扇,14片特殊弧度與扇葉並且在葉片上加上橫紋,可增加氣流靜壓減少亂流產生,加上雙滾珠軸承相較一般油封軸承風扇耐久,就算長時間在高運轉下仍能保持可靠穩定。



20702070



具備 Zero Froze智慧停轉技術,當執行負載較低的 3D 遊戲,例如「英雄聯盟 League of Legends」與「星海爭霸 StarCraft」等,由於 GPU 工作量不大、溫度不高,散熱器風扇可完全停止運作,為玩家帶來 0dB 遊戲體驗,只有執行高負載 3D遊戲或是核心溫度超過 60°C時,風扇才會開始轉動。



 2070

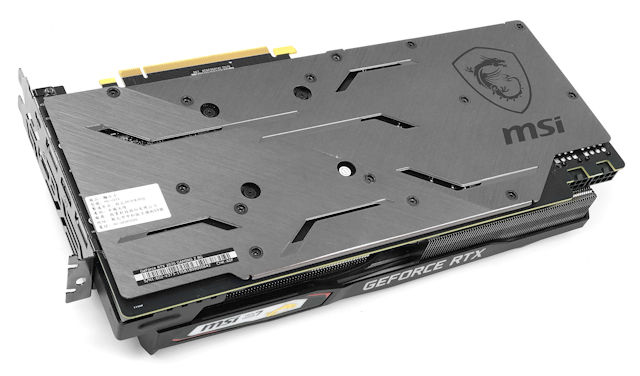

為加強繪圖卡的 PCB 剛性及散熱效果,MSI「GeForce RTX 2070 Gaming Z」加入了鋁金屬框架及金屬背板設計,除了能加強 PCB 負重強度以免因彎曲而受損外,同時金屬框架和背板同時覆蓋著記憶體顆粒及相關元件,降低運作溫度提升產品穩定性。



RTX2070







預設超頻  1,830MHz Boost Clock



圖為 NVIDIA「TU104-400A」繪圖核心,採用 12nm FFN 制程及 VLSI 超大型積體電路優化,內建 108 億個電晶體、Die Size 約 445mm²,擁有 3 個 GPC 圖形處理器、每個 GPC圖形處理群具備 6 個 SM、總數共 36 個 SM模組,每個 SM 模組共有 64 個 Cores,令 CUDA Core 數目為 2,304 個。



2070



今代更特別針對 A.I 運算及光線追蹤技術新增 Tensor Core 及 RT Core 運算單元,每個 SM 模組內含 8 個 Tensor Cores 及 1 個RT Core,這是「Turing」GPU 微架構的重大突破,「GeForce RTX 2070」合共擁有 288 個 Tensor Cores 及 36 個 RT Cores,成為與上代「GP104」之間的主要差異。



2070



核心時脈方面,MSI「GeForce RTX 2070 Gaming Z」繪圖卡為預設超頻版本,1,410MHz Base Clock、1,830 MHz Boost Clock,支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈,最高功耗為 225 W,需要 PCIe 8 Pin + 6 Pin 外接電源,建議使用 550W 以上的電源供應器。







8GB GDDR6 記憶體



記憶體方面,「GeForce RTX 2070」採用全新 GDDR6 記憶體顆粒,透過改良記憶體控制器及 PCB 線路優化配合,記憶體時脈高達 7,000MHz ,在 QDR 技術下其傳輸時脈高達 14Gbps ,在保持 256-bit 記憶體介面下,記憶體頻寬由上代 「GeForce GTX 1070」的 256GB/s ,大幅提升至今代的 448GB/s ,加上經過良的 Turing Color Compression 技術,進一步優化記憶體頻寬,令有效記憶體頻寬相較上代提升了 2X。



2070

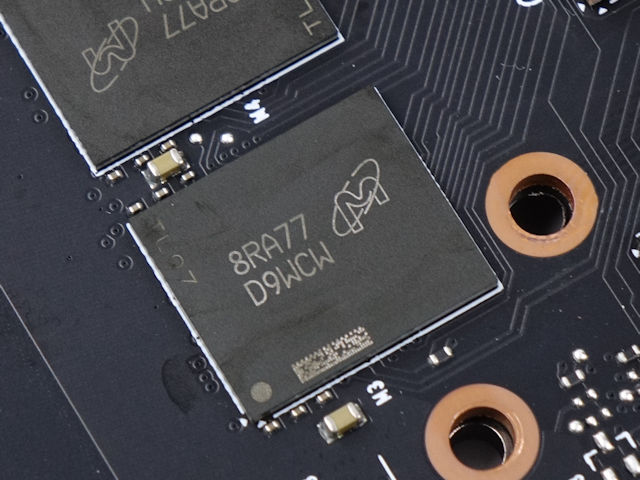

MSI「GeForce RTX 2070 Gaming Z」繪圖卡具備了 8 顆 Micron D9WCW GDDR6 記憶體顆粒,正式型號為 MT61K256M32JE-14,合共高達 8GB 容量。採用全新 20nm 制程、單顆容量高達 8Gbit 。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball FBGA 封裝,VDD/VDDQ 為 1.35V 。







支援 DisplayPort 1.4a、VirtualLink



MSI「GeForce RTX 2070 Gaming Z」提供了 3 組 Display Port 1.4A,單一線纜最高支援 8K @ 60Hz,支援 VESA DSC 1.2規格,「TU106」繪圖核心可同時支援兩組 8K @60Hz 輸出,另提供 1 組 HDMI 2.0b 顯示輸出最高支援 4K @ 60Hz、 HDCP 2.2 規格。

RTX2070

針對 VR 眼鏡應用新增「VirtualLink」顯示輸出介面,它是基於 USB Type-C 接口,具備 4 個 HDR3 DisplayPort 顯示通道及 2 個 SuperSpeed USB 3 連接,同時最高可提供 35W 供電,令未來 VR 眼鏡產品只需單一線纜取代過往的 HDMI、供電及 USB 連接線材。







支援 MSI Mystic Light燈效



2070



燈效方面,MSI 「GeForce RTX 2070 Gaming Z」在卡頂與風扇的邊框加入了 ARGB 可編輯燈效控制,可透過MSI Mystic Light公用程式,與 MSI 主機板及其他支援Mystic Light 燈效的週邊產品,進行燈效同步控制,支援Close、Rainbow、Steady、Breathing、Flash、Double Flash、Patrolling及Whirling燈效模式,效果相當出出。





效能測試︰



20702070



時脈方面,MSI「GeForce RTX 2070 Gaming Z」核心時脈為 1,410MHz Base Clock、1,830MHz Boost Clock,相較公板 Boost Clock為 1,620MHz 時脈提升約 210MHz,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 1,980MHz,相當進取。





散熱測試︰



2070



散熱方面,在 Zero Fan 模式下、室溫約為 25°C下閒置 30分鐘,GPU溫度約為 38°C。採用 Furmark 進行 3D運算負載測試,經過 30分鐘 GPU 完全負載後風扇自動調整至 50% (Fan1) / 45% (Fan2) 轉速,最高溫度約為 69°C,能夠讓 GPU 時脈保持在 1,710MHz,散熱表現出色。

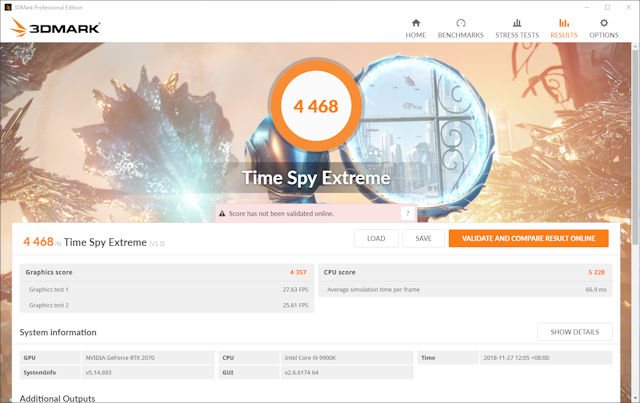

3DMark 測試︰



2070



2070



2070



2070



2070







VRMark 測試︰



2070



2070





MSI GeForce RTX 2070 Gaming Z

售價︰HK$ 5,299

查詢︰Felton (2273-8393)





編輯評語︰



全新 MSI「GeForce RTX 2070 Gaming Z」繪圖卡,採用了「TWIN FROZR 7」散熱器設計,加入獨家空氣動力設計,令運作時溫度更低,預設超頻高達 1,830MHz Boost Clock,效能十分出眾。更具備 Zero Froze智慧停轉技術,在低負載時為用家帶來 0dB的遊戲體驗,加上出色的 Mystic Light ARGB 信仰燈效,有意組裝效能級電競系統的玩家值得擁有。
