2019-01-08
完全性能先決 !!
PATRIOT VIPER STEEL DDR4-4400 記憶體
文: John Lam / 評測中心


PATRIOT 針對高階玩家推出全新「VIPER STEEL DDR4-4400 16GB Kit」記憶體模組,挑選優質 SAMSUNG 8Gb B-Die 顆粒,配搭定制的高性能鋁合金散熱器,預設時序為 DDR4-4400 CL19-19-19-39,沒有華麗的 RGB 燈效完全以性能先決。

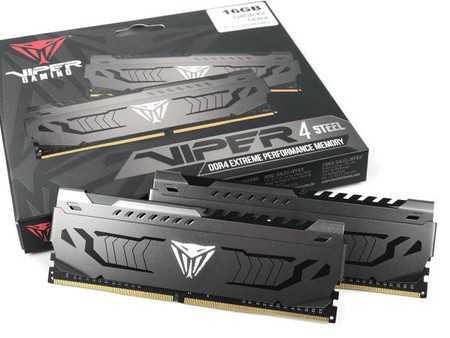

PATRIOT VIPER STEEL DDR4-4400 記憶體模組



VIPER



受惠於處理器 IMC 設計不斷進步, DDR4 記憶體時脈進一步提升,PATRIOT特別針對超頻玩家市場,推出全新「VIPER STEEL DDR4-4400」16GB Kit 記憶體模組,型號為「PVS416G4400C9K」,用最優質的 SAMSUNG 8Gb B-Die 記憶體顆粒,再經過人手每顆 IC 篩選流程,在風冷下可實現DDR4-4400 CL19-19-19-39。

VIPER

「VIPER STEEL」系列主攻追求性能表現的玩家們,沒有加入花巧的RGB 燈效滸,完全以性能先決,採用制定高性能鋁合金散熱器,中央加入鑽石切割的 VIPER 毒蛇標誌配搭蛇紋圖案,實體設計相當醒目。



VIPER



此次送測的「VIPER STEEL DDR4-4400 CL19」16GB Kit,屬於該系列的頂級型號,支援 INTEL XMP 2.0 記憶體技術,內建兩組 XMP 2.0 Profile 設定,Profile 1 時序為 DDR4-4400 CL19-19-19-39 2T、工作電壓為1.45V,Profile 2 時序為 DDR4-4266 CL19-19-19-39 2T、工作電壓為1.35V,用家可因應主機板的記憶體支援能力,選擇不同的XMP設定。







採用 SAMSUNG B-Die 顆粒

VIPER

拆開散熱器後,可以看到「VIPER STEEL DDR4-4400 CL19」16GB Kit 採用 JEDEC A0 版本 10 Layers PCB 走線設計,雖然時脈表現不及RC 2.0,但有較佳的時序表現,PCB單面合共擁有 8顆 SAMSUNG「 K4A8G085WB-BCPB 」記憶體顆粒。



VIPER



SAMSUNG 記憶體顆粒的編號,開首的 K 代表 SAMSUNG Memory、4 代表是 DRAM 產品, A 代表 DDR4-SDRAM 系統記憶體、 8G08 代表容量是 8Gb (1Gb x 8) 顆粒 ,其 Refresh 時間為 64ms,緊接編碼為 5 代表 16 Banks 顆粒,W 代表工作電壓採用 SSTL_12 介面, vDD、vDDQ 工作電壓均為 1.2V 、 B 代表 Revision B-Die 顆粒。



VIPER



後面「 BCPB」的 B 代表 96 ball FBGA 顆粒,採用 Halogen & Lead Free 環保制程 Flip Chip 封裝, C 代表為正常商用顆粒之工作溫度範圍為 0ºC ~ 85ºC ,PB代表其速度為 0.938ns 即 DDR4-2133 ,規格為 CL15-15-15 , 廠方透過篩選程序打造成 XMP 規格下 1.35V 工作電壓可運作 DDR4-3600 C18 的記憶體模組産品。





效能測試︰



測試平台為ASUS Maximus XI GENE 主機板配搭 Intel Core i9-9900K 處理器,作業系統則採用 Microsoft Windows 10 ,每一組記憶體設定必要經過 AMT64 測試檢定才能當測試成功。



AMT64 (Advanced Module Test 64Bit) 測試是現時各大記憶體模組廠商採用的測試標準,用作檢出模組顆粒品質及相容性的硬體測試卡,透過 12 個不同的資料讀寫 Loop Pattern 測試,可以分辨出模組無法通過測試的顆粒,是工廠級的記憶體測試。



AMT64



採用 SAMSUNG 8Gb B-Die 顆粒,規格為 DDR4-4400 CL19-19-19-39 2T @ 1.45V,在不加電壓、XMP 時序直上 DDR4-4500 CL19 絕對不成問題,但受限於 A0 PCB Layout 時脈要超過DDR4-4600或更高,需要更大的工作電壓才可。

在不調整時序及工作電壓下, 1.45V 下可穩超 DDR4-4500 CL19-19-19-39 2T,當再提升時脈至 4600MHz 的話,則需要把電壓提升至 1.55V,放寬時序並不會有太的時脈提升空間,但可進一步降低時序。



採用 JEDEC A0 PCB 設計,筆者建議最佳設定為DDR4-4400 CL19-19-19-39 2T @ 1.45V 用作 24 X 7 長時間使用。





PATRIOT VIPER STEEL DDR4-4400 16GB KIT

售價︰HK$ 未定

查詢︰ALTECH Hong Kong (3628-3377)
