2019-01-16
可變 12V+ Rail、TRM 散熱技術
Cooler Master V1300 Platinum PSU
文: John Lam / 評測中心


Cooler Master針對高階玩家推出全新「V1300 Platinum」電源供應器,採用全模組化設計、內部採用 100% 全日系電容,全橋式 LLC + DC-DC 同步整流結構,高達 92.44% 轉換效率並通過 80 Plus Platinum 鉑金認証,更具備可自定義 +12V Rail 供電技術,提供 Single Rail 及 Multiple Rail 兩種模式,支援自家研發 TRM 散熱技術,不讓內部熱力積累保持寧靜運作。



Cooler Master V1300 Platinum PSU



V1300



為搶攻高階玩家市場,Cooler Master 推出全新「V1300 Platinum」電源供應器,採用全模組化設計,全橋式 LLC + DC-DC 同步整流結構,高達 92.44% 轉換效率並通過 80 Plus Platinum 鉑金認証,更具備可自定義 +12V Rail 供電技術,提供 Single Rail 及 Multiple Rail 兩種模式,特別加入自家研發 TRM 散熱技術,在 60% Loading下仍能保持極低聲噪運作。



V1300



收到 Cooler Master 送測 V Platinum 系列 1300W 版本,型號為「MPZ-D001-AFBAPV」,尺寸為 201.2mm x 150mm x 86mm,支援 110-240Vac @ 50 ~ 60Hz 輸入,符合 ATX12V 2.4、EPS 2.92 及 ErP Lot 6 電源標準規範。另備有 850W 及 1000W型號可供選擇,Cooler Master 更升級至 10 年保固,,絕對是信心之選。



V1300

通過 80 Plus Platinum 鉑金認証,在 10% 、 20% 、 50% 及 100% 負載下, 115Vac 輸入時轉換率可達 88.03% 、 91.30% 、 92.44% 及 89.74% ,在 230Vac 輸入效率更可提升至 94% ,最高可持續輸為1305.97W。



V1300







全模組化線材設計



Cooler Master V1300 Platinum 電源供應器採用全模組化設計,方便安裝減少線材雜亂,並有助於氣流通過機箱帶走廢熱,所有線材均採用 Ribbon Cable 扁平線設計,方便玩家進行線材管理。為迎接下代 ATX供電規格的需要,模組化供電端已加入 28 Pin(10+18)插座,為未來供電規格升級作好準備。

V1300

特別針對 PCIe 繪圖卡供電線材,由原本 18AWG 升級至 16AWG 規格,數目越小代表線徑越粗,所能承載的電流就越大,耐電流量由原來 6.4A 提升至 10A,提升導電效率及安全性。



V1300



線材方面,24 Pin 主供電線長為 65cm , 8 Pin 與 4+4 Pin ATX12 供電長度分別為75cm 與 65cm,6 組 PCIe 繪圖卡供電線材長度為 65cm + 12cm,合共提供 12 個 PCIe 6+2 Pin 接口,5 條週邊供電線材合共提供 12 個 SATA 電源、 4 個 Molex 4-Pin 及 1 個 FDD 4-Pin ,非常充裕。







TPM 散熱技術



散熱方面,Cooler Master V1300 Platinum 採用 Delta AFB1312M 散熱風扇,市場上不少品牌選用 FDB 軸承,但 Cooler Master考慮到電源供應器可能需要面對高溫運作環境,例如電子加密貨幣礦場,在高溫下 FDB 軸承壽命會大幅下降,因此 V1300 Platinum 選擇雙滾珠軸承。



V1300V1300



特別加入TPM 散熱技術,相較傳統設計增加散熱面積,令風扇可以在較低轉速下帶走元件廢熱,在 60% Loading或以下運作於低轉速模式,工作聲噪只有17.1 dB,當超過 60% Loading內部的智能溫控 IC 會監察電源供應器內部溫度情況,最高工作聲噪亦只有33dB。







自定義 +12V Rail 供電設計



Cooler Master V1300 Platinum 其中一大賣點是具備自定義 +12V Rail 供電設計,在式化面板上設有 +12V 模式切換鍵,可選擇「Single」單路 +12V 輸或「Multiple」多路 +12V 輸出,以滿足不同的使用需求。



V1300



使用「Single 模式」單路輸出時,20+4Pin、4+4Pin ATX12V 及 PCIe供電均能使用+12V的最大輸出,最高輸出為108A,適合單一高功耗裝置及大幅超頻環境。



使用「Multiple 模式」多路輸出時,20+4Pin、4+4Pin ATX12V 與 PCIe 供電會分成 2 組不同的+12V輸出,每組 +12V 輸出均具有過流保護功能,於任何一組 +12V 輸出均提供不高於 54A 電流,提供可靠的電源保護輸出建構。







全橋式 LLC + DC-DC 同步整流結構

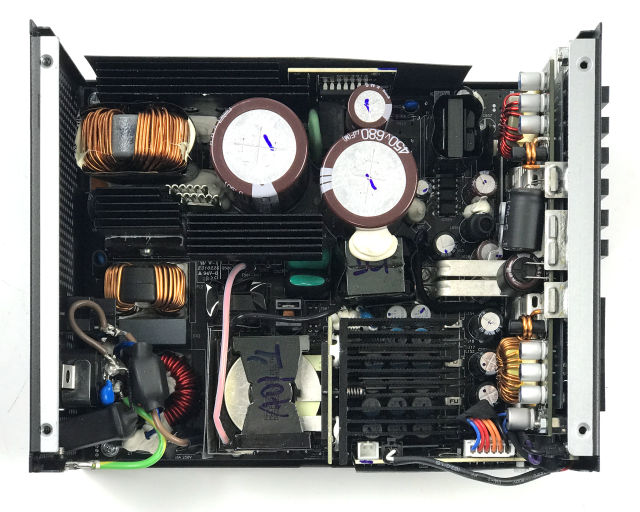

Cooler Master V1300 Platinum 電源供應器由 Delta 台達代工,採用採用 Active PFC 全橋 LLC 諧振 + 同步整流 + DC-DC 結構,其優點為電壓輸出穩定。採用了 Champion CM6502S Active PFC 控制器,Active PFC 電路採用 3 顆 Infineon IPA60R125CP MOSFET 晶片 (650V 16A @100°C) 配搭 1 顆 CREE C3D10060 升壓二極管 (600V 14A @ 135°C)。

V1300

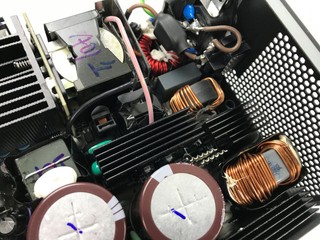

一次側採用了 Champion CM69016X Switching 控制器,配搭 4 顆 Infineon IPP65R110CFD Switch 晶片 ( 650V 19.7A @100°C)、2 顆 Shindengen LL25XB60C 橋式整流器 (600V 25A @ 105°C ),主電容採用2 顆日本 Nippon-Chemi-Con 主電容 450V 680uƒ @ 105°C KMW。



V1300V1300



二次側(次級線圈)方面,+12V 同步整流電路採用了 8 顆 031N6L MOSFET 提供單或雙路 12V 輸出、合共 108A 持續輸出。5V、3.3V輸出採用 APW7159 PWM控制器,配合 6 顆Infineon BSC0906NS MOSFET,以 DC-DC 降壓轉換方式提供。



V1300V1300



採用 Weltrend WT7527V + AS393M 監控 IC,提供 OCP過流保護、OTP過溫保護、OVP過壓保護、UVP低壓保護、 OPP 過載保護、SCP短路保護等多項安全機制,廠方提供長達 10 年保固服務。



Cooler Master V1300 Platinum PSU

售價︰HK$2,250

查詢︰Cooler Master Hong Kong



小編評語:



Cooler Master 今次推出的「V1300 Platinum」電源供應器擁有高達 92.44% 轉換效率及通過 80 Plus Platinum 鉑金認証,而且擁有多項安全機制並符合多個電源標準規範,加上 Cooler Master 提供長達 10 年保固服務,實在是信心之選。

文: John Lam/評測中心
