散熱設計再升級 !!
GIGABYTE Z390I AORUS PRO WIFI
文: Angus Wong / 評測中心


GIGABYTE推出全新「Z390I AORUS PRO WIFI」Mini-ITX主機板,採用 8相數位供電、支援 DDR4-4400+ XMP 記憶體速度及內建 INTEL Gigabit Ethernet、802.11ac Wave2 1.73Gbps WiFi模組。更加入大型鋁製 MOSFET散熱片及 PCH + M.2複合式散熱盔甲,再加上 AORUS 極致 Fusion RGB 燈效,想組裝迷你電競系統的玩家值得考慮。



GIGABYTE Z390I AORUS PRO WIFI

Z390I AORUS



GIGABYTE 推出全新 「Z390I AORUS PRO WIFI」電競主機板,定位上等同舊有的「Ultra Gaming」型號,採用 Z390晶片組支援第 9代處理器、6 + 2 相 全 IR數位處理器供電設計,大型鋁製供電模組散熱器與 M.2複合式盔甲,加上 INTEL Gigabit Ethernet、802.11ac Wave2 1.733Gbps 極速 WIFI連接模組及炫目的 Fusion RGB 燈效,搶攻電競迷你系統的市場。



AORUS Z390I



GIGABYTE「Z390I AORUS PRO WIFI」主機板採用 Mini-ITX Form Factor 規格,尺寸為 17.0cm x 17.0cm,搭配金屬銀配色、以鋼鐵羽翼為設計概念的 VRM散熱器及 M.2、PCH複合式盔甲,加上 PCIe及記憶體插槽皆以金屬防護裝甲包裹,令產品充滿鋼硬不摧的意象,再以 RGB Fusion 燈效配襯,AORUS「神鷹」信仰大增。



AORUS Z390I



包括盒內附「Z390I AORUS PRO WIFI」主機板、WiFi 天線、I/O檔板、2 條SATA連接線、1 條 RGB轉接線、主機板說明書、驅動安裝光碟及AORUS 金屬貼。







全新產品命名法則



由INTEL Z390 系列開始,GIGABYTE主機板產品將會使用全新命名法則,AORUS 系列將會取消用數字作為等級排序,原本旗艦級AORUS GAMING 7 改為「 AORUS XTREME」系列、發燒級 AORUS GAMING 5 改為「AORUS MASTER」系列、效能級 AORUS GAMING 3 改為「AORUS ULTRA」系列。



Z390M



以往經常被人誤會的中階型號 AORUS ULTRA GAMING,將會改為「AORUS PRO」系列、主流級 AORUS GAMING 則改為「AORUS ELITE」系列,全新的命名法則將能讓玩家們更清楚產品定位。







Intel Socket 1151v2 接口



GIGABYTE「Z390I AORUS PRO WIFI」主機板採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,支援全新「 Coffee Lake Refresh 」 微架構、INTEL 第 9 代 Intel Core 處理器,最高可達成 8 核心、16 線程配置。



AORUS Z390I



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局,全新第 9 代 Core 處理器是 INTEL 首代效能級平台搭載 8 核心配置,在核心數目上追上對手AMD Ryzen處理器,加上 Turbo Boost 核心時脈提升至5GHz,晶片與 IHS之間亦由散熱膏改為銦合金焊接,令運算性能及超頻能力明顯提升。



Intel 9th Gen Core Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-9600K

14nm6/61.5MB9MB3.7GHz4.6GHz95WUHD Graphics 630 (GT2)1.15GHzDDR4-2666



INTEL 第 9 代 Core 處理器將會於2018 年 10 月 18 日正式發佈,首批上市場全部為不鎖倍頻的 K 系列型號,包括 6 核心 Core i5-9600K、8 核心 Core i7-9700K與旗艦級 8 核心、16 線程的Core i9-9900K。緊接將會在2019年第一季末推出其他Non-K型號,完成處理器世代交替。







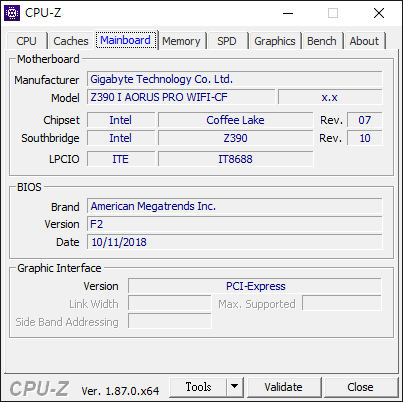

INTEL Z390 系統晶片



AORUS Z390I



採用 INTEL全新 Z390 系列晶片,定位效能級玩家市場,與上代INTEL Z370系統晶片一樣,提供處理器倍頻、外頻調整、更多記憶體除頻選項,支援最大 80x CPU Ratio、最高DDR4-8400記憶體倍頻,完全發揮 K 系列處理器的超頻潛能。



Intel 300 Series Chipset Comparsion

 Z390Q370H370B365B360H310C
CPU OC SupportYesNoNoNoNoNo
CPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x161x16
IGP Output Ports/Pipes3/33/33/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/42/42/2
Memory OC SupportYesNoNoNoNoNo
Optane SupportYesYesYesYesYesNo
CNVi WiFi Mac SupportYesYesYesNoYesNo
SDXC SDA 3.0 SupportYesYesYesNoYesNo
Max HSIO Lanes303030302414
Total USB Port141414141210
USB 3.1 Gen 2664040
USB 3.1 Gen 11088864
Max PCIe Lanes24 Lanes
Gen3
24 Lanes
Gen3
20 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen2
Rapid Storage SupportYesYesYesYesYesYes
RST for PCIe Storage332210
Total SATA Ports666664
RST RAID SupportYesYesYesYesNoNo
vPro SupportNoYesNoNoNoNo



相較舊有 Z370採用 22nm制程,全新 INTEL Z390系統晶片改用更先進的 14nm制程,同時功能性能作出了提升,新增了 802.11ac Wave2 CNVi WiFi MAC 與 SDXC SDA 3.0 記憶卡功能,可提供更低成本 WiFi 無線網絡及 SD 讀卡功能,同時新增USB 3.1 Gen 2 原生支援,提供最多 6 個 USB 3.1 Gen2 10Gbps連接埠。





支援 DDR4-4400+  XMP



記憶體方面,GIGABYTE「Z390I AORUS PRO WIFI」主機板提供 2 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,最高可支援 32GB 記憶體容量,主機板最高可支援 DDR4-4400 XMP記憶體速度。值得一提的是,AORUS一直與全球知名的記憶體廠商進行緊密合作,現時已通過多達超過 1000組 DDR4記憶體的相容性驗證測試,確保消費者喜愛的記憶體產品都能完美兼容於主機板,給用家最安心的選擇。



AORUS Z390I



為防止安裝時施力過重令 PCB 變形導致接觸不良,GIGABYTE加入「超耐久」記憶體強化裝甲插槽設計,單件全包覆式不鏽鋼防護插槽,能大幅強化 DIMM 插槽強度外,還能降低記憶體模組的電磁干擾。



AORUS Z390IAORUS Z390I



測試採用 PATRIOT VIPER STEEL DDR4-4400 CL19 8GB x 2 記憶體,可以使用 XMP設定套用至 DDR4-4400 並完成所有負載測試,無需增加額外工作電壓,超頻能力不俗。





6 + 2 相 IR數位供電



Z390I AORUS



為滿足 INTEL 新一代 8 核心處理器的供電需求,並保留足夠的供電能力滿足長期重度負載及超頻所帶來的額外負載,GIGABYTE 「Z390I AORUS PRO WIFI」採用 8 相 IR全數位電源設計,其中 6 相位獨立負責 CPU vCore 供電,另外 2 相位則負責 CPU SoC 供電,每相供電能處理高達 40A 的電流並平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升產品耐久度。



AORUS Z390I

Infineon IR35201 雙輸出數字多相控制晶片



AORUS Z390IAORUS Z390I

PowlRStage MOSFET 3553M (左)/ON Semiconductor 4C06N + 4C10N (右)

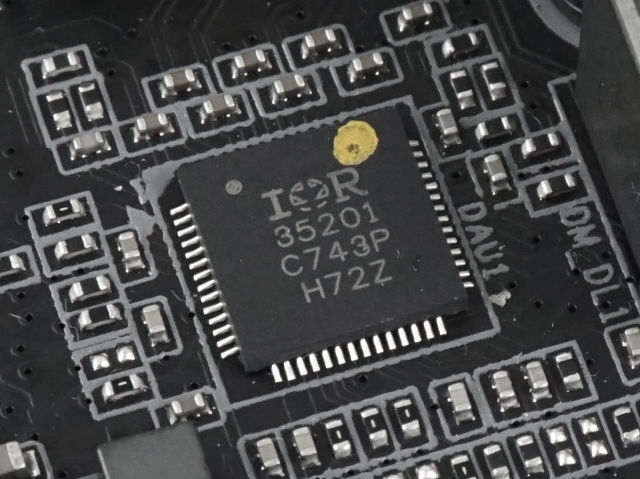

採用一顆專為數位多相位供電而設的 Infineon IR35201 雙迴路數字多相降壓控制晶片,配搭 6 顆 PowlRStage MOSFET 3553M 晶片,內建 Isense 技術能準確均勻分散供電負載於各顆 MOSFET 晶片,單顆最高支援 40A電流處理能力,加上 2 組 ON Semiconductor 4C06N + 4C10N Low RDs(on) MOSFET ,提供精確及更高效率的 SOC供電控制,非常強大。。



AORUS Z390IAORUS Z390I

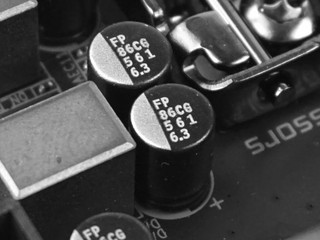

採用伺服器等級高效合金電感,帶來伺服器 24x7 長期負載等級的可靠度,更採用了全新設計降低電源轉換時所產生的熱量,提高 VRM 的供電效率,配搭日本 Chemi-Con 生產的 DuraBlack 黑化固態電容,具有超低電阻的特性,在 105ºC 極端環境下能具備至少 1 萬小時使用壽命,在嚴苛的使用環境下仍能保持正常運作。







堆疊式 VRM散熱器



AORUS Z390I



為提升 VRM供電散熱效果,GIGABYTE 「Z390I AORUS PRO WIFI」加入高身鋁金屬 VRM散熱器,而且為改善一般散熱片只有熱容量但散熱表面不足的問題,以翅膀型態為靈感採用堆疊式設計增加散熱表面積,讓電腦系統更低溫、更高效能。



AORUS Z390I



為提升導熱效率,在鋁金屬散熱器下加入了 1.5mm厚的 LAIRD 5W/mK高導熱係數厚質導熱墊,讓散熱器與 MOSFET電晶體的結合更緊密貼合,大幅提升散熱效果。





DualBIOS





AORUS Z390I

擁有兩顆實體 BIOS ROM



為防止因超頻設定錯誤、 BIOS 更新中斷、硬體毀損或病毒入侵導致 BIOS 損毀,「 Z390I AORUS PRO WIFI」設有 DualBIOS 設計,設有主 BIOS 、備用 BIOS 兩顆實體 ROM ,系統會由備用 BIOS 啟動並為主 BIOS 進行修復,非常安全。





「超耐久」不鏽鋼 PCIe x16 接口



繪圖接口方面,「 Z390I AORUS PRO WIFI」主機板提供 1 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,加入了「超耐久」不鏽鋼單件全包覆式強化設計及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x。



AORUS Z390I





支援 DisplayPort 1.2 或 HDMI 2.0 輸出



AORUS Z390I

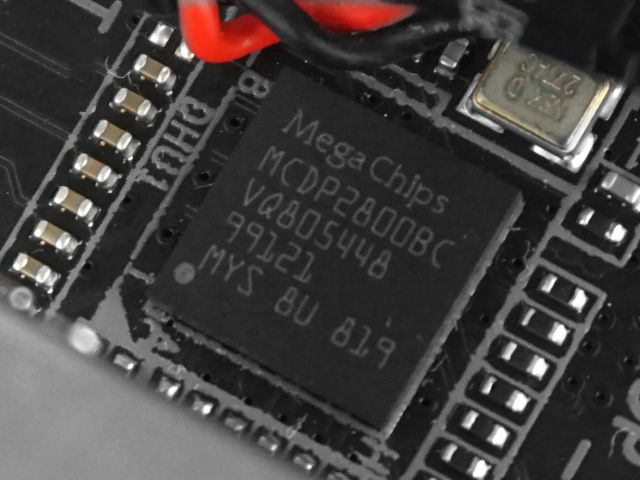

內建顯示輸出方面,GIGABYTE「Z390I AORUS PRO WIFI」提供了 HDMI 與 DisplayPort 接連埠,其中 DisplayPort 1.2 介面支援最高 4096 x 2304 @ 60Hz,而配合 MegaChips MCDP2800視訊晶片能把 DisplayPort 1.2的訊號切換至 HDMI 2.0 支援 4096 x 2106 @ 60Hz,兩者皆支援HDCP 2.2 規格及 HDR功能。用家需要注意兩個視訊接口不能同時間輸出,並不支援內顯多屏幕顯示,但支援跟一般繪圖卡進行多屏輸出。



Z390I AORUS





INTEL Gigabit Ethernet + 802.11 AC Wave 2 WiFi



Z390I AORUS



網絡連接方面,「Z390I AORUS PRO WIFI」內建 Intel i219V Gigabit Ethernet PHY 網絡晶片,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量。



AORUS Z390I



附連 cFosSpeed 網路加速軟體,能自動進行封包監測與應用層協定的分析,管理並最佳化頻寬分配狀況,改善網路不順暢的情況,並維持低網路延遲(ping),軟體性能表現備受遊戲玩家們推薦。



AORUS Z390I



「Z390I AORUS PRO WIFI」主機板搭配 Intel Wireless-AC 9560 CRF 配套射頻模組,配合 Z390 系統晶片內建 802.11ac Wave2 WiFi CNVi 無線網絡,提供 802.11ac 2T2R 無線網絡及 Bluetooth 5.0 藍芽連接功能,支援新一代 Wave 2 MU-MIMO 技術及 160MHz 傳輸協定,令最高傳輸速度可提升至 1.73Gbps。



AORUS Z390I



支援新一代 Bluetooth 5.0 規格,相較上代最高傳輸速度由 1MB/s 提升至 2MB/s,有效範圍亦由最遠 50 公尺提升至 200 公尺,廣播傳息的字符亦由 31bytes 提升至 255bytes,有效提高設備間的連接質量和彼此的互用性,Bluetooth 5.0 將成為未來家庭、商用物聯網設備的主流連接新標準。





2 組 M.2 介面 + 4 個 SATA 6Gbps 接連埠



AORUS Z390I

M2P M.2 連接埠附連複合式鋁合金散熱盔甲



AORUS Z390I

在主機板背面的 M2M M.2 連接埠



GIGABYTE 「Z390I AORUS PRO WIFI」主機板提供了 2 組 M.2 連接埠,皆具備 PCIe Gen3 x4、最高傳輸速度可達 32Gbps,同時亦向下支援 SATA SSD規格。長度方面,M2M 連接埠設在主機板背面位置、只支援 M.Key 2260 及 2280,而 M2P 連接埠則支援 M.Key 2242 / 2260 及 2280。其中 M2P 連接埠附連複合式鋁合金散熱盔甲,防止硬體因過熱導致性能下降與不穩。



Z390I AORUS



此外,主機板提供 4 組 SATA 6Gbps 連接埠,皆由 INTEL Z390 系統晶片提供,支援 Intel Rapid Storage 16 及 Intel Smart Response 技術,提供 RAID 0 、 1 、 5 、 10 模式 。





前後置 USB 3.1 Gen 2連接埠



AORUS Z390I



「Z390I AORUS PRO WIFI」主機板透過 INTEL Z390 系統晶片,在 Back I/O 位置提供USB 3.1 Gen 2 Type A 及 Type C 連接埠各一個,支援最高 10Gbps 傳輸速度。為配合新一代機箱的 Front Panel設計,主機板額外提供 1 組USB 3.1 Gen 2前置接口,可提供 1組 Type C 前置連接埠。





Realtek ALC1220-VB 音效晶片



GIGABYTE 一向著重主機板產品的音效質素,「Z390I AORUS PRO WIFI」對音效模組的用料再作升級,採用 Realtek ALC1220-VB音效晶片配合 Nichicon 專業音響級電容,並特別針對前置麥克風提供更高動範輸入範圍,令遊戲通訊變得更清晰。

AORUS Z390I



Realtek ALC1220-VB Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形( BF )和降噪( NS )等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 ,VB版本針對麥克風輸入作出提升,支援最高 110dB 前端及 114dB 後端訊噪比的錄音品質。



AORUS Z390I



音效模組更配搭 Nippon Chemicon Audio 音效電容,提供細緻清晰的音效,提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。



支援 RGB Fusion 燈效



AORUS Z390I



「Z390I AORUS PRO WIFI」雖為 ITX小板,但仍有加入 RGB燈效設計,在主機板下方加入了 8顆 RGB LED,支援 RGB Fusion 2.0 燈效套件,提供 8 種不同燈光特效,包括:恆亮、呼吸、閃爍、雙閃、自動、音樂、隨機及遊戲模式。



AORUS Z390IAORUS Z390I



LED 燈條支援方面,「Z390I AORUS PRO WIFI」 主機板具備 2 組數位 RGB LED 燈條支援,其中一組為可定址 RGB 插座,支援 WS2812B 可編程 RGB LED 燈條,功率額定值為 12V 5A 或 5V 5A,最多能容納 1000顆 LED並可為燈條上每顆 LED 提供數位定址功能,玩家擁有更全面的 LED 控制權,客制化屬於自己的 LED 燈光效果。另外一組則為 5050 標準 4-Pin RGB 接口,功率輸出為 12V 2A,最長能支援 2米的燈條。



AORUS Z390IAORUS Z390I



另外,GIGABYTE 提供了手機行動應用程式讓用家對 RGB Fusion 燈效進行全面控制,包括調教燈效模式、光暗及速度,甚至讓用家設定排程功能,能在晚間特定時間自動把燈光調暗或關閉,避免影響睡眠,非常方便。



AORUS Z390I



現時 GIGABYTE 與多家機箱、記憶體、散熱器及週邊裝置的廠商合作,推出支援「RGB Fusion」技術的週邊產品,只要見到產品附有「RGB Fusion」標誌就能完美相容。





GIGABYTE Z390I AORUS PRO WIFI

售價︰HK$ 1350

查詢︰SYNNEX HK (2347-2038)

Facebook 專頁︰http://www.facebook.com/AorusHK/





編輯評語︰



GIGABYTE 全新「Z390I AORUS PRO WIFI」Mini-ITX主機板在用料上誠意十足,6 + 2 相 IR 全數位供電設計配合堆疊式高身 VRM散熱器及M.2 / PCH複合式散熱盔甲帶來系統的高度穩定性,搭配 INTEL Gigabit Ethernet 及 802.11 AC Wave 2 WiFi 帶來高速、低延遲的有線及無線網絡連接,一體式 I/O 擋板與金屬散熱背板設計,並在很多不顯眼的細節中作出了改良,值得一讚。

文: Angus Wong/評測中心
