2019-07-07
功能、性能、外觀完美齊備
MSI MEG X570 ACE 電競主機板
文: Angus Wong / 評測中心


MSI 推出全新「MEG X570 ACE」主機板,是 X570 系列中的頂級型號,擁有 12 + 2 相數位供電設計、GameBoost 超頻旋鈕,針對記憶體線路作出優化,支援高達 DDR4-4800+ OC 記憶體速度,加入土豪金色調的 FROZR M.2 SHIELD 及 VRM散熱器設計,並內建 Wi-Fi 6 及 2.5 GbE 網絡模組,功能、性能及外觀完美齊備。



MSI MEG X570 ACE 電競主機板



MEG X570 ACE



新一代 AMD Ryzen 3000 系列處理器正式登場,為搶攻 X570 高階平台市場,MSI 推出全新「MEG X570 ACE」主機板,擁有 12 + 2 相數位供電設計、Game Boost 一鍵超頻旋鈕,並針對記憶體線路作出優化,支援高達 DDR4-4800+ OC速度,性能表現力壓同級對手。





MEG X570 ACE



MSI「MEG X570 ACE」採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,素黑色的主體配合大量的土豪金字樣及線條作點綴,具備巨型 VRM + PCH 一體式導熱管 FROZR散熱器及 M.2 Shield FROZR 散熱盔甲,加上在 I/O Shield 上方的「無限鏡像」Mystic Light RGB 燈效,外觀極盡型格、信仰十足。



MEG X570 ACE



「MEG X570 ACE」包裝盒內除了主機板本體外,同時附連 WiFi 天線、4 條 SATA 連接線、CORSAIR RGB LED 延長線、Rainbow RGB LED 延長線、1 開 2 RGB LED Y型延長線、驅動安裝光碟、線材標籤貼紙、產品登記卡、MSI 信仰貼紙、MSI 信仰束繩袋及快速安裝說明書。





支援 Ryzen 3000 處理器



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 3000 系列家族以及舊有的 Ryzen 2000 處理器。據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相較長,不會因 CPU 換代而被淘汰。





MEG X570 ACE





代號 Matisse、AMD 第三代 Ryzen 處理器正式登場,基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提升,,令處理器運算性能較上代明顯提升。





AMD Ryzen 3000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 3 3200G12nmPicasso4/42MB4MB3.6GHz4.0GHz65W3.0US$99
Ryzen 5 3400G12nmPicasso4/82MB4MB3.7GHz4.2GHz65W3.0US$149
Ryzen 5 36007nm+12nmMatisse6/123MB32MB3.4GHz3.9GHz65W4.0US$199
Ryzen 5 3600X7nm+12nmMatisse6/123MB32MB3.8GHz4.4GHz95W4.0US$249
Ryzen 7 3700X7nm+12nmMatisse8/164MB32MB3.6GHz4.4GHz65W4.0US$329
Ryzen 7 3800X7nm+12nmMatisse8/164MB32MB3.9GHz4.5GHz105W4.0US$399
Ryzen 9 3900X7nm+12nmMatisse12/246MB64MB3.8GHz4.6GHz105W4.0US$499
Ryzen 9 3950X7nm+12nmMatisse16/328MB64MB3.5GHz4.7GHz105W4.0US$749





全新 AMD 500 系統晶片



X570 Taichi

▲ AMD X570 系統晶片



AMD 為配合第三代 Ryzen 處理器發佈,同時推出全新 X570 效能級晶片組平台,有別於以往交由 ASMedia 代工設計,X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片,規格和功能均較上代強大得多,不過晶片 TDP 亦由上代 4.8W 提升至 15W,所以大部 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。



3900X

▲ AMD X570 Block Diagram



全新 X570 系統晶片的 I/O 規格相較上代大幅提升,具備 3 組 PCIe 4.0 x4 介面,其中 2 組具備 Flexible PCIe 介面功能,可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1,亦可以換成 4 個 SATA 6Gbps 儲存介意,非常具彈性。



AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10



此外,AMD X570 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面,晶片規格相當強勁。





支援最高 DDR4-4800+ OC



MEG X570 ACE



記憶體方面,「MEG X570 ACE」主機板擁有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 128GB ,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。



MSI MEG ACE4800



為提升記憶體超頻能力,MSI 對主機機記憶體線路作出優化,加上新一代 Ryzen 3000 系列的記憶體控制器相較上代已大有改善,「MEG X570 ACE」主機板官方規格支援最高 DDR4-4800+ OC,測試採用 Corsair Dominator Platinum RGB 4266Mhz CL19 8GB x 2 記憶體,稍為增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-4800 並完成負載測試,記憶體超頻能力非常驚人。





12 + 2 相數位供電設計



MEG X570 ACE



PWM 供電方面,MSI「MEG X570 ACE」主機板具備 14 相數位供電設計,其中 12 相位獨立負責 CPU vCore 供電,另外 2 相位則負責 CPU SoC 供電,每相供電能承受高達 60A 電流並平均分攤所需負載,降低每一相數的溫度、提升壽命。



MEG X570 ACEMEG X570 ACE





採用 IR 35201 數位 PWM 控制晶片,提供高精確度及高效率的供電控制,具備 IR Efficiency Shaping Technology 技術,自動分析並計算如何分配每相供電工作以達到最佳的負載效率,配搭 14 顆 IR3555 Dr.MOS 晶片,內建第 4 代 TrenchFET 技術能準確能有效降低開關及傳導的損耗,每相能承受高達 60A 的電流通過,最大支援 720A CPU 電流負載。



MEG X570 ACEMEG X570 ACE



MSI「MEG X570 ACE」採用全封閉式鈦金屬電感 (Titanium Choke),有著極強的耐高溫能力,即使在 220°C 的極端環境中也能穩定運作,搭配 10K 小時黑金固態電容,可降低供電時所產生的雜訊及損耗,除了提供充裕的超頻能力及系統穩定性外,還可以使主機板於長期超頻下仍能具備至少 1 萬小時的使用壽命,增加組件耐久力。





Game Boost 一鍵超頻旋鈕



MEG X570 ACE



針對不熟悉超頻操作但又想透過超頻增進系統效能的玩家,MSI「MEG X570 ACE」加入了 Game Boost「一扭超頻」旋鈕,預載 8個不同幅度的超頻設定,包括 0、1、2、4、6、8、10 及 11層級,玩家無需進入BIOS設定頁面即可達成超頻動作,系統會偵測 CPU的體質及散熱能力自動調整至適當的超頻幅度,非常方便。





Debug LED



MEG X570 ACEMEG X570 ACE



針對超頻玩家會在「裸機」的狀況下進行,並沒有機箱「Front-Panel」前置面板,主機板加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Q-CODE 代碼,用家能得悉哪部份出現問題並進行故障排解。





LIGHTNING GEN 4 PCI-E 繪圖接口



主機板提供 3 組 PCIe x16 擴充槽,當中 PCI_E1 及 PCI_E3 由 CPU LANES提供,可組成一組 PCIe 4.0 x16 或兩組 PCIe 4.0 x8 配置,而 PCI_E5 則由 X570 晶片組提供,提供 PCIe 4.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外,X570 晶片組亦提供兩條 PCIe x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊。



MEG X570 ACE



為應付高階繪圖卡身重量,所有繪圖卡接口均加入「 Steel Slot 」全包覆式不鏽鋼加固以,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



PCIe Slot Configurations



PCIE1PCIE2PCIE3PCIE4PCIE5
x16x1-x1x4
x8x1x8x1x4





Pre-Install I/O Shield



MEG X570 ACE



全新「MEG X570 ACE」加入 Pre-Install I/O Shield設計,不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,更能強化防塵效果。



MEG X570 ACE



顯示輸出方面,因應「MEG X570 ACE」針對高階玩家市場,通常會安裝外置繪圖卡,故並未設有顯示輸出接口,即使採用有 IGP 的處理器亦無法輸出畫面。透過全新 AMD X570 系統晶片組提供 4 組 USB 3.1 Gen2 連接埠,支援最高 10Gbps 傳輸速度及 2 組 USB 3.1 Gen1 5Gbps 接頭,另外亦額外提供 1 組 USB 3.1 Gen 2 前置接口,連接性非常完善。





Wi-Fi 6 無線網絡模組



MEG X570 ACE



MSI「MEG X570 ACE」主機板搭載全新「AX200NGW」WiFi 6 無線網絡模組,支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.0 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域中,帶來更高速、更遠傳輸距離的優勢。



MEG X570 ACE





2.5G Realtek 電競網絡晶片



MEG X570 ACE



有線網絡連接方面, MSI「MEG X570 ACE」的 Ethernet 網絡連接功能亦非常強大,採用 Realtek RTL8125 2.5G 網絡晶片,與標準 Gigabit Ethenet 相比,網絡性能提升高達 2.5倍,下載遊戲、傳輸文件更高速,帶來無與倫比的連接體驗。



 MEG X570 ACE



同時透過 INTEL i211AT Gigabit Ethernet 晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,支援 Wake-On-LAN、PXE 功能,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲玩家推薦,備有防雷撃 / 防 ESD 靜電設計避免硬體受損。





3 組 M.2 介面 + 4 個 SATA 3



MEG X570 ACE



主機板提供了 3 組 M.2 連接埠,其中 M2_1 由 CPU LANES 提供,而 M2_2 及 M2_3 則由 X570 系統晶片組提供。全部插槽皆最高支援 PCIe Gen 4 x 4 速度規格,最高傳輸速度可達 64 Gbps,但僅 M2_2 及 M2_3 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。



MEG X570 ACE

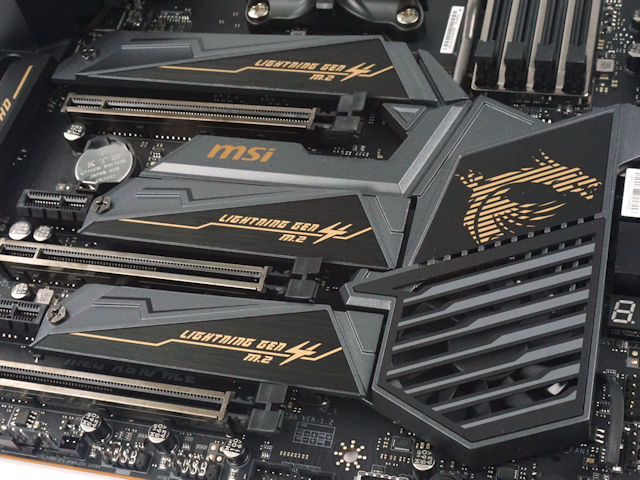

M2_2 及 M2_3 連接埠支援最長 M. Key 2280 規格,M2_1 則支援最長 M. Key 22110,加入 M.2 Shield FROZR 散熱盔甲設計,可滿足高階 PCIe SSD 產品對散熱的需求。



MEG X570 ACE



此外,主機板設有 4 組由 AMD X570 系統晶片組提供的 SATA 6Gbps 連接埠,支援以 RAID 0、RAID 1 及 RAID 10 模式運作。





Audio Boost 音效模組



MEG X570 ACE



音效方面,MSI「MEG X570 ACE」具備 Audio Boost 音效模組,採用 Realtek 頂級 ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



MEG X570 ACEMEG X570 ACE



搭載了具備 32-bit Hyperstream 架構的 ESS Hi-Fi Sabra ES9018 DAC 晶片,提供專業級 121 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,在訊號轉換過程中產生的雜音極少。同時提供 -115 dB 的總諧波失真加雜訊 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,帶來超真實純淨的音訊。為專業遊戲玩家帶來迫真音響效果。





MSI Mystic Light RGB光效



MEG X570 ACE





燈光效果方面,MSI「MEG X570 ACE」支援 MYSTIC LIGHT RGB 光效同步,支援高達 18 種不同特效,讓玩家打造自己喜愛的 RGB 燈光效果。並在 I/O Cover 上加入「無限之鏡」RGB 效果,以一對平行的反射鏡打造出 3D 幻覺鏡射效果,非常創意。







此外,主機板提供了 1 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,同時提供 2 組 3-pin RAINBOW LED 可定址 RGB 接口,支援 5V 3A 最多 15W 功率的 LED RGB 燈條,讓用家為系統佈置更豐富的 RGB 信仰燈光。



MSI Z370 GAMING PRO CARBON AC





MSI MEG X570 ACE 電競主機板

售價︰待定

查詢︰Felton (2273-8393)



小編評語︰



對於喜歡「裝逼」的玩家,擁有土豪金配色及「無限之鏡」RGB 效果的 MSI「MEG X570 ACE」可能最適合不過,不過撇除外觀的話,這塊主機板的性能及功能性同樣非常優秀,擁有 12 + 2 相數位供電設計、Game Boost 一鍵超頻旋鈕及支援高達 DDR4-4800+ OC速度,並內建 Wi-Fi 6 無線網絡及 2.5 GbE 網絡模組,想要打造高效能信仰平台的玩家值得投 MSI 一票。

文: Angus Wong/評測中心
