真正「小」而「強大」!!
Cooler Master MasterCase H100 機箱
文: John Lam / 評測中心

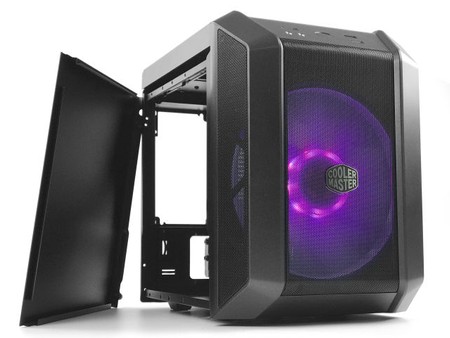

Cooler Master 針對 Mini PC 的玩家們,推出全新「MasterCase H100」迷你機箱,外觀設計就像縮小了的「H500P」,前置設有 20cm MasterFan 散熱風扇,能支援 Mini-ITX 與 Mini-DTX 主機板平台,更可配搭標準 ATX 電源與最長 21cm 的 VGA 卡,能大幅節省佔用空間打造的骰便攜的 Gaming PC。



Cooler Master MasterCase H100

H100

有打算組裝高性能 Mini PC 嗎? Cooler Master 近期推出了「MasterCase H100」Mini 細箱你絕對不能錯過,外觀設計就像「H500P」的縮小版本非常得意,素黑配搭鐵灰色機身,高度緊湊的內部佈局,有效地利用空間達至最少化尺寸,前端及頂端設有 Fine Mesh 通氣網孔,具備 20cm 巨型 RGB 風扇提升散熱效果,機箱雖小卻擁有不俗的擴展能力。





H100

▲ MasterCase H100 機箱的設計概念是的骰慳位



「MasterCase H100」機箱的設計概念是的骰慳位,採用 SPCC 冷軋鋼板配合 ABS 塑料材質,機身尺寸只為 31.2cm x 21.6cm x 30.1cm,非常適合香港居住環境狹窄的蝸居,頂端設有手柄讓玩家可以攜帶出外參加 Lan Party,變身一台高性能便攜式 Gaming PC。





H100

▲ 機箱頂端設有手柄方便



前置 I/O Panel 設於面板的上方,提供了開關、重啟按鈕,運作時開關按鈕會透出白色 LED 燈效,備有 2 組 USB 3.0、麥克風及耳機接口,設計簡潔順眼。





H100

▲ Fine Mesh 細網通孔面板



前端與頂端面板加入大面積的 Fine Mesh 細網金屬通孔,同時擴大兩側透氣網孔面積優化入氣表現,經過驗證可有效濾掉灰塵,同時提供良好的通風效果,能滿足高階硬體對散熱的要求。







支援 Mini-ITX / Mini-DTX Form Factor



H100

▲ 支援 Mini-ITX 及 Mini-DTX



Cooler Master「MasterCase H100」內部佈局設計不俗,可支援 Mini-ITX 及 Mini-DTX 主機板平台,不少 Mini PC 機箱都沒有加入 Mini-DTX 支援,對於想入手 ASUS ROG Crosshair VIII Impact 的玩家,「H100」會是個不俗選擇。





H100

▲ 支援最高 8.3cm CPU 散熱器



為保留空間安裝標準 ATX 電源供應,CPU 位置最高僅支援 8.3cm 高度的散熱器,選擇散熱器時需要多加注意尺寸限制,筆者使用了 Cooler Master Gemini M5 LED 散熱器作示範,連散熱風扇高度為 6.3 cm。





H100

▲ 支援 Dual Slot、最長 21cm 的繪圖卡



繪圖卡方面,「MasterCase H100」支援最長 21cm 卡身、Dual Slot 散熱器的短身繪圖卡,受限於高度緊湊的佈局設計不要選用 TDP 太高的型號,建議選用 GeForce RTX 2060 或以下的型號,筆者採用了 Inno3D GeForce RTX 2060 Twin X2 作示範,其卡身長度為 19.6cm。







支援標準 ATX 電源供應器





H100

▲ 支援標準 ATX 電源供應器



「MasterCase H100」可支援標準的 ATX 電源供應器,電源規格限制最長為 21cm,但這個數字並未包括線材,建議選擇長度不超過 17cm,為提升機箱內部理線效果,可選擇具備模組化線材的電源供應器,散熱表現將會更為理想。







3 + 1 儲存擴充能力



H100

▲底部可安裝 1 個 3.5 吋 + 1 個 2.5 吋裝置



Cooler Master 「MasterCase H100」雖然機身細細,但儲存擴充能力卻相當理想,底部設有 2 個磁碟安裝空間,可支援 1 組 3.5吋 + 1 組 2.5 吋裝置或 2 組 2.5 吋裝置,由於這個位置與繪圖卡相當接近,建議用家優先利用磁碟安裝架,以達至最佳散熱效果。



H100

▲ 2.5 吋 SSD/HDD 安裝架



在側板位置設有磁碟安裝架,可支援 2 組 2.5 吋 SSD/HDD,總計 H100 最高可支援 3 個 2.5 吋 + 1 個 3.5 吋或 4 個 2.5 吋磁碟裝置,以 Mini PC 機箱來說相當充裕。







內建 20cm 巨型 RGB 風扇



「MasterCase H100」另一個賣點是預載 1 顆 20cm 巨型 MasterFan MF200R 散熱風扇,採用 Rifle 來福軸承能減小了軸承與軸芯之間摩擦力,支援 3 Pin 12V 定額電壓輸入,最高轉速由 800rpm ±15% 、最高風流量高達 90CFM ±10%、風壓為 0.88mm H²O 、聲噪約為 28dBA,平均故障時間 MTTF 達 17 萬 5 千小時。



H100



風扇中央具備 8 顆 RGB 顆粒,使用標準 5050 4 Pin RGB 連接埠,可接連主機板 4 Pin RGB 接口透過主機板進行光效控制同步,對於沒有 RGB 功能的主機板用家,廠方附連 1 組 RGB 光效控制器,可以將 Reset 按鈕變成燈效切換鍵,相當貼心。



H100H100

▲ 內建 MasterFan MF200R RGB 風扇 ▲ 附連 RGB 燈效控制器



值得注意的是,「MasterCase H100」雖然前端可安裝 120/140 水冷散熱排,但會令理線變得相當困難,同時亦令繪圖卡及電源的長度規格減至 18cm 與 16cm,建議不要使用水冷散熱配置。





Cooler Master MasterCase H100

售價︰HK$468

查詢︰Rambox (2386-0928)



編輯評語︰



如果你有打算組裝 Gaming Mini PC,Cooler Master 「MasterCase H100」 絕對是個理想好選擇,Size 超迷你夠晒慳位,前端有把 20cm 巨型 RGB 風扇真係型到震,加上定價僅 HK$468 相當合理,更可以支援 Mini-DTX 主機板,筆者已經打算用佢嚟砌 ROG Crosshair VIII Impact 平台。

文: John Lam/評測中心
