2019-08-15
5GB/s 極速、Heatpipe 散熱器
GALAX HOF PRO NVMe M.2 SSD
文: Matthew Chan / 評測中心


GALAX 針對 AMD 第三代 Ryzen 處理器推出全新「HOF PRO NVMe M.2 SSD」,採用 PHISON「PS5016-E16」主控制器支援次世代 PCIe 4.0 傳輸協定,連續讀寫最高 5,000MB/s Read、4,400MB/s Write,4K 隨機讀寫速度更高達 750,000 IOPS Read、700,000 IOPS Write,具備 U 型 Heatpipe 散熱器提供確保長期高負載下仍保持低溫不跌速,備有 500GB、1TB 與 2TB 容量可供選擇。



HOF PRO 1TB-PCIe M.2 SSD



HOFPRO

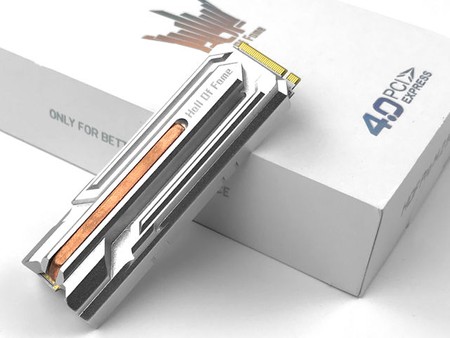

▲ HOF Pro 1TB-PCIe M.2 SSD





GALAX 為了將 AMD 新一代 Ryzen 3000 系列平台的效能推向極致,率先推出旗艦級「HOF PRO NVMe M.2 SSD」,以獨有 U 型 Heatpipe 散熱設計及PCIe Gen 4 極速讀寫作賣點,採用 PHISON PS5016-E16 主控制器,搭配 TOSHIBA 19nm TLC BiCS4 3D NAND 顆粒,提供最高 5,000MB/s Read、4,400MB/s Write 極速讀寫性能,4K 隨機讀寫更高達 750,000 IOPS Read、700,000 IOPS Write,廠方提供 5 年保固服務,備有 500GB、1TB 及 2TB 容量可供選擇。





HOFPRO

▲ 採用 M.2 2280 Form Factor 規格





這次收到廠方送測的樣本為 1TB 版本,型號為「GALAX-SSDHNA1000G」,採用 M.2 2280 Form Factor、PCIe Gen4 x4 傳輸介面,支援 NVMe 1.3 傳輸規格,總寫入量高達 1800TBW、170 萬小時的平均故障間隔,相當可靠。



HOFPRO

▲ 附連巨型 Heatpipe 導熱管散熱器

HOFPROHOFPRO

▲ U 型 Direct Touch 全銅導熱管 ▲ 附連高效導熱矽膠



為滿足 PHISON PS5016-E16 控制器的散熱需求,GALAX「HOF PRO NVMe M.2 SSD」附連巨型 M.2 SSD 散熱器,鋁擠散熱器配搭 U 型 4mm Direct Touch 全銅 Heatpipe 導熱管,能有效將熱力更平均地導熱整個散熱器,確保長期高負載下仍保持低溫不跌速。







全新 PHISON PS5016-E16 控制器



HOFPRO

▲ PHISON PS5016-E16 控制器




「HOF PRO 1TB-PCIe M.2 SSD」採用 PHISON 全新 PS5016-E16 主控制器, 28nm 制程、TSMC 代工,採用 8 Channel 設計、最高 32 CEs 、96 層堆疊並可支援 8TB 容量,支援 PCIe Gen4 x4 介面、第 4 代 RAID ECC 和 LDPC 除錯技術、AES-256/TCG Opal 2.0/TCG Pyrite 安全加密 。







19nm TLC BiCS4 3D NAND 顆粒



HOFPRO

▲ TOSHIBA 19nm TLC BiCS4 3D NAND 顆粒





NAND Flash 方面, GALAX「HOF PRO 1TB-PCIe M.2 SSD」在 PCB 正背兩面合共提供 4 顆 TOSHIBA 19nm TLC BiCS4 3D NAND 顆粒,相較舊有 BiCS3 顆粒性能提升 10%,擁有 96 Layers、單顆 256GB 容量,採用 BGA 無鉛素、無鹵素封裝,支援 3.3V Toogle 3.0 模式,合共 1TB 容量,格式化 NTFS 的可用空間為 953GB。







DDR4-2400 1GB 緩存容量



HOFPRO

▲ 2 顆 SK Hynix DDR4-2400 512MB 記憶體




板載 2 顆 SK Hynix H5AN4G8NBJR-UHC DDR4-2400 512MB 記憶體顆粒、合共 1GB 緩存容量,作為儲存 FTL 資料及緩存用途,能有效提升讀寫速度,加上隨機寫入數據由 SLC 區塊處理,就能提供類似 SLC SSD 的快速反應時間、連續寫入則直接傳遞給 TLC 塊。







測試平台︰

CPU︰AMD Ryzen 9 3900X

MB︰ASROCK X570 TAICHI

RAM︰G.SKILL TridentX DDR4-3200 CL16 32GB Kit

SSD:GALAX HOF Pro 1TB-PCIe M.2 SSD

OS︰Windows 10 Professional 1903







ATTO Disk Benchmark 測試︰



ATTO Disk Benchmark 是由 ATTO 公司推出的磁碟性能測試工具,該測試採用 256MB 資料大小,把資料的大小按 0.5K 、 1K 、 2K 倍數增加至 64MB,測試不同文件大小對磁碟寫入的速度影響,測試結果採用柱狀圖形表達。它採用順序寫入的方式測試磁碟的最佳讀寫能力,是現時業界標示產品最高性能的理論值基準測試。



HOFPCIe4



據測試結果顯示,GALAX「HOF PRO 1TB-PCIe M.2 SSD」 的最高寫入速度約為 4.25GB/s,讀取速度則為 4.7GB/s, 結果為 Q4T1 的不同文件大小的磁碟最高性能值。







CrystalDiskMark測試︰



CrystalDiskMark 是一套由日本人 宮崎 典行 (Hiyohiyo) 開發的磁碟測試程式,提供磁碟連續讀寫速度測試及不同佇列深度 (Queue Depth) 的 4K 隨機多工讀寫性能測試。



HOFPCIe4



透過 CrystalDiskMark 6.0.2 版本進行測試,GALAX「HOF PRO 1TB-PCIe M.2 SSD」 的連續讀寫 Q32T1 速度分別為 5014.9 MB/s Read、4286.6 MB/s Write;4K Q8T8 隨機多工讀寫速度為 1,874.1MB/s Read、2,211.9 MB/s Write。



單線程、佇列深度數值為 32 的 4K 隨機讀寫速度為 753 MB/s Read、697.3 MB/s Write;單線程、佇列深度數值為 1 的 4K 隨機讀寫速度為 65.17 MB/s Read、288.8 MB/s Write。另外,用家若想了解更多當中各項跑分成續的含意,可以參考這篇【CrystalDiskMark 小知識】。







AS SSD Benchmark 測試:



AS SSD Benchmark 同樣是現時業界測試 SSD 的主要基準之一,在不使用系統內存加速為前提,透過測量讀取及寫入 1GB 的大型檔案去測試 SSD 各方面的讀寫效能與速度。



HOFPCIe4



GALAX「HOF PRO 1TB-PCIe M.2 SSD」 於 AS SSD Benchmark 的性能基準得分為 8470,其中讀取表現得分為 2582 、寫入表現得分為 4573,而佇列深度數值為 64 的 4K 隨機讀寫效能為 2,083.68 MB/s Read 及 3,969.48 MB/s Write,表現令人滿意。



設有 Copy-Benchmark,分別模擬不同情況下的文件複製情況,在「ISO」測試中,會對測試目標模擬複製兩個大型 ISO 映像檔案;在「Program」測試中,會寫入大量隨機大小的細碎檔案,模擬典型的程式文件夾中通常擁有許多小型檔案;在「Game」測試中,會寫入一個大型檔案及小量細碎檔案,模擬遊戲資料夾通常包含一個大的遊戲本體檔案及一些小型素材檔案等。



HOFPCIe4



結果顯示,模擬複製 ISO 映像檔案的寫入速度達到 1967.59 MB/s,模擬複製典型的程式文件夾的速度為 709.79 MB/s,以及模擬複製遊戲文件夾的速度亦有 1656.84 MB/s,性能非常優異。



Anvil's Storage Utilities測試︰



Anvil's Storage Benchmark 是一套專業的磁碟性能測試軟體,其內建了 IO Threaded 測試程序,可分析磁碟 4K 32 佇列深度的多工讀取、寫入及混合讀寫的 IO 性能。



HOFPCIe4



HOFPCIe4





HOFPCIe4



HOFPCIe4

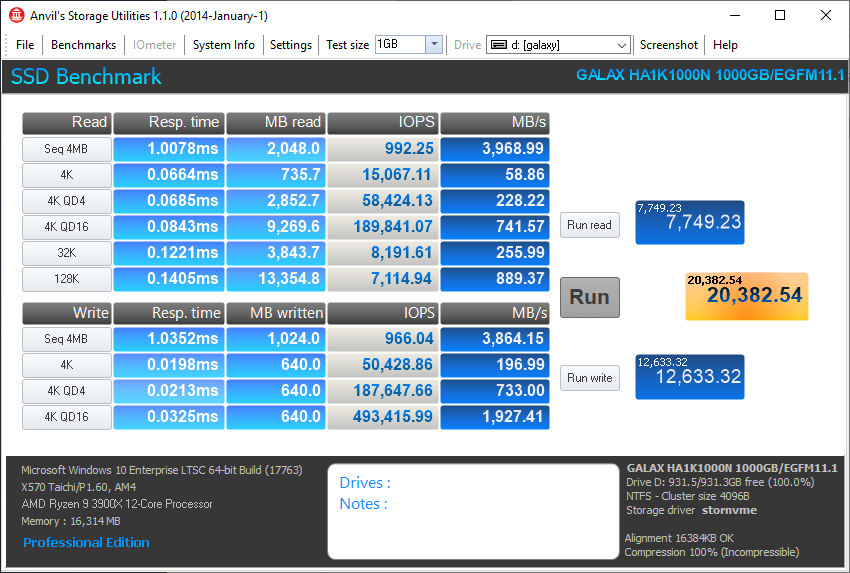

IOPS 性能方面,4K QD128 Read 錄得 649305.1 IOPS、4K QD64 Write 則錄得 628999.6 IOPS,4K QD64 Read/Write 混合讀寫下則錄得 778930.3 IOPS,最後於 Anvil's Storage Benchmark 測試結果中獲得 20382.54 分。



PCMark Storage Test



PCMark Storage 測試會模擬電腦儲存裝置讀寫文書軟體、美工軟體、遊戲等程式的速度,能夠反映出真實使用時,開啟程式或存檔的效能表現。



HOFPCIe4



PCMark Storage 測試方面,GALAX「HOF PRO 1TB-PCIe M.2 SSD」 的得分為 5074 ,綜合了不同的使用情景後,其平均 Bandwidth 為 618.77 MB/s ,效能令人滿意。





GALAX HOF PRO NVMe M.2 SSD

售價︰未定

查詢︰Felton (2273-8393)



編輯評語︰



白色 PCB 加上巨型 Heatipipe 散熱,極致的 5GB/s Read、700K IOPS 性能,GALAX 「HOF PRO NVMe M.2 SSD」成為 AMD Ryzen 3000 處理器玩家夢寐以求的神器,正打算入手入 AMD X570 平台的玩家絕對不容錯過。
