2019-10-15
水啦 !! 全球限量 999 片
ASROCK X570 AQUA 水冷主機板
文: John Lam / 評測中心


水啦 !! ASROCK「X570 AQUA」水冷主機板正式開售,量身打造的 AQUA Cooling ARMOR 全覆式水冷頭與鋁合金 Full Cover 防護外殼,14 相 Super Alloy 供電提供最高 820A 輸出,支援 DDR4-5200 OC+ 記憶體超頻、雙 Thunderbolt 3 高速傳輸介面、10Gb + 1Gb LAN 網絡連接,新一代 802.11ax Wi-Fi 6 無線模組,絕對是現時規格最強大的 AMD X570 主機板,更重要是全球限量發行 999 片,非常珍貴。



ASROCK X570 AQUA 水冷主機板





AQUA

▲ ASROCK X570 AQUA 水冷主機板





水冷玩家們期待以久,ASROCK「X570 AQUA」水冷主機板正式限量開售,具備 AQUA Cooling ARMOR 全覆式水冷設計,鋁合金 Full Cover 防護外殼, 14 相 Super Alloy 供電模組提供 820A 供電,最高可支援 DDR4-5200 OC+ 記憶體超頻、雙 Thunderbolt 3 40Gbps 高速傳輸介面10Gb + 1Gb  Dual Ethernet 網絡連接,更具備新一代 Intel AX200  Wi-Fi 6 無線模組,絕對是現時規格最強大的 AMD X570 主機板,更重要是全球限量發行 999 片,非常珍貴。




AQUAAQUA

▲ 出色的 ARGB 燈光效果 ▲ 雷射刻上「HKEPC」紀念字樣





ASROCK「X570 AQUA」主機板採用 EATX Form Factor 設計、尺寸為 30.5cm x 26.7cm,挑選 2oz RTF 銅箔 Low Loss 材料、伺服器級 8 Layers PCB,有效提升電氣性與訊體表面,多邊型 PCB 切口作點綴令主機板更具時尚感,繪圖卡接口與記憶體插槽均採用 15μ 鍍金接針提升抗氧化效果,特別針對記憶體加入 Hyper DDR4 走線優化與其他線路作出隔離,令它的記憶體超頻能力提升至 DDR4-5200,相當驚人。



AQUA

▲ AQUA Cooling ARMOR 冷頭 + Aluminum Full Cover 防護外殼





為滿足進階水冷玩家的需求,ASROCK 「X570 AQUA」附連 AQUA Cooling AROMOR 全覆式冷頭,能同時為處理器、供電模組及 VRM 提供散熱,就算在完全負載下仍能保持低溫,加上鋁合金 Full Cover 防護外殼,能夠阻隔繪圖卡散熱器排出的熱氣,減少灰塵積聚在 PCB 表面,在護罩保護下能有效降低安裝時人為損壞元件和損壞 PCB 表面的風險,更重要的是 —「超級帥」。







AQUA Cooling ARMOR 全覆式冷頭



AQUA

▲ AQUA Cooling ARMOR 全覆式冷頭





ASROCK 特別為「X570 AQUA」主機板量身打造 AQUA Cooling ARMOR 全覆式水冷頭,能同時為處理器、供電模組、系統晶片提供極致散熱效果,巨型銅金屬提供巨大熱容量,再加入鍍鎳處理經鏡面精密加工減少細微坑洞,增加接觸面積強化導熱效能,表面採用透明亞克力膠,能看到內部水流及水流計轉動,絕對是水冷狂熱玩家的最佳選擇。





AQUA

▲ AQUA Cooling ARMOR 三通道流向設計





AQUA Cooling ARMOR 水冷頭內部經過精心設計,採用三通道流向設計,每個區域都可以單獨冷卻而不會互相干擾,CPU 的熱力不會流向供電模組及系統晶片,同時能進一步降低冷頭內部的水阻,更快的流速令效果更上一層樓。





AQUAAQUA

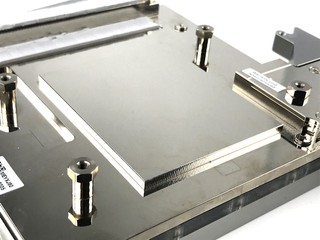

▲ 經鏡面精密加工減少細微坑洞 ▲ 標準 G1/4 吋螺紋接頭





採用標準 G1/4 吋螺紋接頭,用家可選擇裝配 1/2 吋、 3/8 吋及 1/4 吋喉管的水冷系統,進階水冷玩家們不用煩惱其相容性問題,系統晶片位置加入 ARGB 燈光效果,可透過 ASROCK PolyChrome 軟件與主機板及其他週邊裝置進行燈效同步。







支援 AMD Ryzen 3000 處理器



AQUA

▲ Socket AM4 處理器接口





ASROCK「X570 AQUA」採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 3000 系列家族以及舊有的 Ryzen 2000 處理器。據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相較長,不會因 CPU 換代而被淘汰。





AMD Ryzen 3000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 3
3200G
12nmPicasso4/42MB4MB3.6GHz4.0GHz65W3.0US$99
Ryzen 5
3400G
12nmPicasso4/82MB4MB3.7GHz4.2GHz65W3.0US$149

Ryzen 5
3500X

7nm+12nmMatisse6/63MB32MB3.6GHz4.1GHz65W4.0US$159
Ryzen 5
3600
7nm+12nmMatisse6/123MB32MB3.4GHz3.9GHz65W4.0US$199
Ryzen 5
3600X
7nm+12nmMatisse6/123MB32MB3.8GHz4.4GHz95W4.0US$249
Ryzen 7
3700X
7nm+12nmMatisse8/164MB32MB3.6GHz4.4GHz65W4.0US$329
Ryzen 7
3800X
7nm+12nmMatisse8/164MB32MB3.9GHz4.5GHz105W4.0US$399
Ryzen 9
3900X
7nm+12nmMatisse12/246MB64MB3.8GHz4.6GHz105W4.0US$499
Ryzen 9
3950X
7nm+12nmMatisse16/328MB64MB3.5GHz4.7GHz105W4.0US$749





代號 Matisse、AMD 第三代 Ryzen 處理器正式登場,基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提高,令處理器運算性能較上代明顯提升。







新一代 AMD X570 晶片組



AQUA

▲ AMD X570 系統晶片





AMD 為配合第三代 Ryzen 處理器發佈,同時推出全新 X570 效能級晶片組平台,有別於以往交由 ASMedia 代工設計,X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片,規格和功能均較上代強大得多,不過晶片 TDP 亦由上代 4.8W 提升至 15W,所以大部分 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。





3900X

▲ AMD X570 Block Diagram





AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10





此外,AMD X570 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口及 4 個 USB 2.0 介面,晶片規格相當強勁。







支援 DDR4-5200+ OC 記憶體



AQUA

▲ 支援 DDR4-5200+ OC 記憶體





記憶體方面,ASROCK「X570 AQUA」主機板擁有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 128GB ,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。



AQUA

▲ 筆者採用 Micron E-Die  風冷超上 DDR4-5200+ 燒機無難度





為提升記憶體超頻能力,ASROCK 採用了 Hyper DDR4 優化記憶體走線設計,配合 2oz Copper、伺服器級 8 Layers PCB 及 15μ 黃金接點插槽,有效提升線路屏蔽及電氣性,令記憶體訊號大幅改善,官方規格最高支援 DDR4-5200+ OC,非常誇張。







14 相 Super Alloy 數位供電



AQUA

▲14 相 Super Alloy 數位供電設計





為滿足進階玩家對 OC 超頻及 CPU 高負載需求,ASROCK「X570 AQUA」採用 14 相 Super Alloy 數位供電設計,其中 12 相位獨立負責 CPU vCore 供電、 2 相位為 SoC 供電,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命,加上 AQUA Cooling ARMOR 水冷頭同時覆蓋 VRM 模組提供散熱,大大提升系統穩定性及超頻能力。





AQUAAQUA

▲ Infineon IR35201 VRM 控制器 (左) / IR3555 Dr.MOS 晶片 (右)





採用 IR 35201 數位 PWM 控制晶片,提供高精確度及高效率的供電控制,具備 IR Efficiency Shaping Technology 技術,自動分析並計算如何分配每相供電工作以達到最佳的負載效率,配搭 14 顆 IR3555 Dr.MOS 晶片,內建第 4 代 TrenchFET 技術能準確能有效降低開關及傳導的損耗,每相能承受高達 60A 的電流通過,最大支援 720A CPU 及 120A SOC 電流負載。





AQUAAQUA

▲ 60A Premium 級金屬電感 ▲ 日本 Nichicon 12,000 小時電容





使用 60A Premium 級高效電感,有著更高的磁性及熱阻抗,相較於傳統電感大幅提高可以承受的飽和電流,改善主機板的 VCore 電壓供應的穩定性。除音效模組外,全板皆採用頂級規格的日系 Nichicon 12K 820uF 與 100uF 聚合物電容 ,在 105ºC 的極端環境下能至少具備 1.2 萬小時使用壽命,相較市面上不少效能級主機板僅採用 5K 或 10K 電容更勝一籌。







3 組 PCIe x16 Steel Slot 擴充槽



AQUA

▲ 3 組 PCIe x16 Steel Slot 接口





ASROCK「X570 AQUA」主機板共提供 3 組 PCIe x16 擴充槽,當中 PCIE1 及 PCIE4 由 CPU LANES 提供,可組成一組 PCIe 4.0 x16 或兩組 PCIe 4.0 x8 配置,而 PCIE6 則由 X570 晶片組提供,提供 PCIe 4.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA NVLink dual cards、NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置,另外提供三條 PCIe x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊。





PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4PCIE5PCIE6
x16x1x1-x1x4
x8x1x1x8x1x4





全部的 PCIe x 16 繪圖接口中皆有加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x,並在主要的 PCIE1 插槽中採用 15μ 鍍金觸點技術,減少金屬氧化情況,大幅度延長接口耐久度。







具備 DR.Debug LED



AQUA

▲ 設有 DR.Debug LED 及實體 Power 與 Reset





針對部分玩家喜愛使用開放式機箱甚至「裸機」,主機板加入實體「POWER」開機鍵及「RESET」重新開機鍵,並設有 DR.Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Dr. Debug 代碼,用家能得悉哪部份出現問題並進行故障排解。







雙 Thunderbolt 3 高速介面



ASROCK「X570 AQUA」主機板其中一個重要賣點是加入 Intel JHL7540 Thunderbolt 3 「Titan Ridge」晶片,提供兩組 Thunderbolt 3 Type-C 介面,同時支援 Thunderbolt 3 40Gbps 及 USB 3.1 Gen2 10Gbps 傳輸協定,可以用作連接高速外置儲存裝置及外置繪圖卡用途。





AQUAAQUA

▲ Intel JHL7540 Titan Ridge 晶片 ▲ 2 組 Thunderbolt Type-C 接口





支援 Thunderbolt 3 傳輸協定最高頻寬可達 40Gbps,同時亦兼容 USB 3.1 傳輸協定、速度可達 10Gbps,支援 Power Delivery 5.0 規格最高可提供 20V/5A 100W 供電,連接 Thunderbolt 裝置時能透過菊鏈式串接最多 6 個外接裝置,並支援 DisplayPort 1.4 傳輸協定用作顯示輸出,提供 4 組 HBR3 線路,支援兩組 4096 x 2160 @ 60Hz 影像輸出。







10G + 1G Dual Ethernet 網絡連接



傳統的 Gigabit Ethernet LAN 已經不能滿足高階用家的需求,ASROCK「X570 AQUA」加入了 AQUANTIA AQC107 網絡晶片,提供一組 10GbE LAN RJ45 接頭,為需要極速網絡連接的進階使用者,提供高速低延遲的網絡體驗,同時可向下兼容 5GbE、2.5GbE、1GbE 及 100Mbps Ethernet。





AQUAAQUA

▲ AQUANTIA AQC107 10Gb Ethernet 晶片 ▲ Intel i211AT Gigabit Ethernet





另備有 1 顆 Intel i211AT Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,提供伺服器管理功能,支援 MCTP 通訊協定、WoL、PXE 遠端開機、ISCSI 開機、VLAN 過濾等功能。具備先進的中斷處理有助降低 CPU 資源佔用率,可啟動 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受進階用家推薦。







內建 Intel AX200 Wi-Fi 6 無線網絡



AQUA

▲ 隨主機板附連高增益 Wi-Fi 天線





內建全新 Intel「AX200NGW」WiFi 6 無線網絡模組,支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.0 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域,帶來更高速、更遠傳輸距離的優勢。







Flexible Integrated I/O Shield



ASROCK「X570 AQUA」加入了全新設計的彈性化預裝 I/O 檔板,這塊檔板具有一定彈性,可以完美解決不同機箱之間存在的公差問題,不需要像以往一樣蠻力硬鎖螺絲,既簡化了使用者的安裝步驟,亦強化了防塵效果,十分貼心。

AQUA

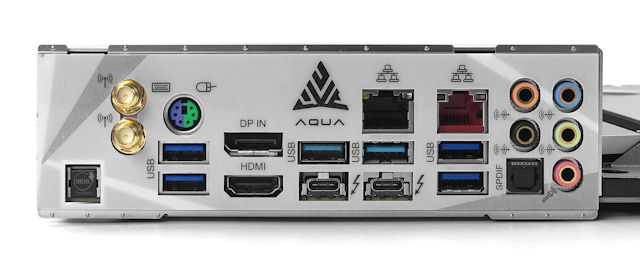

▲ 加入預裝 I/O 檔板設計





顯示輸出方面,主機板擁有 1 組 HDMI 2.0b 及 DisplayPort Type-C 連接埠,可支援 AMD Ryzen APU 處理器提供最高 4096 x 2160 @ 60Hz 解析度,可用作雙顯示器輸出。值得注意的是,那個標準 DisplayPort 接口是顯示輸入接口,玩家可以將繪圖卡輸出連接,再透過 USB-C 輸出並同時為顯示器供電。







DisplayPort  1.4 輸入接口 !?



在 ASROCK「X570 AQUA」的 I/O 面板上,你會看到 HDMI 及 DisplayPort 連接埠,但當你以為它們都是顯示輸出就誤會大了,它是一組 DisplayPort 1.4 輸入介面,玩家可以連接外置繪圖卡或其他 Display Port 裝置接上,便能透過 Thunderbolt 3 Type-C 接口作出獨顯輸出,連接 USB Type-C 接口顯示器。





AQUAAQUA

▲ PCIE 繪圖接口及 I/O 面板設有 DisplayPort 1.4 輸入





ASROCK「X570 AUQA」在主機板上 PCIE1 繪圖卡插槽附近,提供另一個 DisplayPort 1.4 輸入接口,能夠搭配擁有內置 Mini-DisplayPort 接口的 ASROCK 繪圖卡,直接在主機內接上附連的 Mini-DisplayPort to DisplayPort 線材,便能令 Thunderbolt 3 Type-C 接口帶有顯示輸出功能,更為美觀方便。







2 組 M.2 + 8 個 SATA 3 接口



AQUAAQUA

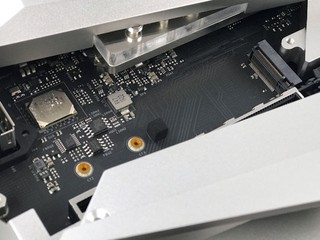

▲ 支援 2 組 PCIe Gen 4 x 4 M.2 SSD 介面





ASROCK「X570 AQUA」主機板提供了 2 組 M.2 連接埠,兩條插槽皆最高支援 PCIe Gen 4 x 4 速度規格,最高傳輸速度可達 64 Gbps,但僅 M2_1 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。M2_1 最長支援 M. Key 22110,M2_2 則支援最長 M.Key 2280,主機板的 Full Cover 散熱盔甲設計,可滿足高階 PCIe SSD 產品對散熱的需求。





AQUA

▲ 提供 8 個 SATA3 6Gbps 連接埠





此外,X570 晶片組提供 4 組 SATA3 6Gbps 連接埠,支援以 RAID 0、RAID 1 及 RAID 10 模式運作,另由 ASMedia ASM1061 提供額外 4 組 SATA3 6Gbps 連接埠,全部接口皆支援 AMD StoreMI 磁碟加速技術。







Purity Sound 4 音效模組



AQUA

▲ Realtek ALC1220 HD Codec 晶片





音效方面,ASROCK「X570 AQUA」具備 Purity Sound 4 音效模組,採用 Realtek 頂級 ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比的錄音品質。





AQUAAQUA

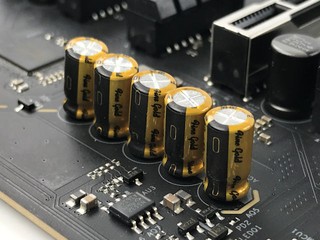

▲ Nichicon Fine Gold 音效電容 ▲ Ti NE5532 耳擴放大器晶片





為提升耳機輸出質素加入 Ti NE5532 耳擴放大器晶片,支援高達 600Ω 阻抗耳機、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備。配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







PolyChrome Sync ARGB 燈效



AQUA





RGB 燈效方面,ASROCK「X570 AQUA」主機板分別在 I/O Shield 位置及系統晶片冷頭加入 ARGB LED 燈珠 ,支援「Polychrome Sync RGB」燈效技術,令整個平台充滿色彩奪目的信仰燈效。





AQUAAQUA





此外,主機板提供了 1 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,同時提供 1 組 WS2812B 可定址 RGB 接口,支援 5V 3A 最多 15W 功率的 LED RGB 燈條,提供更豐富的 RGB 燈光模式,讓用家為系統佈置更豐富的 RGB 信仰燈光。





AQUA

▲ PolyChrome Sync ARGB 燈效控制介面



全新 PolyChorome Sync 燈效軟體經過重新改,除了可控制主機板上的燈效外,同時亦可與 VGA、 DRAM、SSD 及其他支援 PolyChrome Sync 的週邊裝置作燈效同效,新增更多的燈光模式令效果更上一層樓。





ASROCK X570 AQUA 水冷主機板

售價︰HKD $7,249

查詢︰Felton (2273-8393)





編輯評語︰



ASROCK 「X570 AQUA」無論是外觀還是規格均令人眼前一亮,量身打造 AQUA Cooling ARMOR 全覆式水冷頭,鋁合金 Full Cover 防護外殼、極致的硬體週邊規格,絕對水冷玩家們的不二之選,全球限量發行 999 片,先搶先贏!無可置疑。

文: John Lam/評測中心
