型格純白金屬 Cover !!
NZXT N7 Z390 MATTE WHITE 主機板
文: Angus Wong / 評測中心


NZXT 推出全新「N7 Z390 MATTE WHITE」主機板,全板大部分位置以純白色的金屬盔甲覆蓋,延續 NZXT一貫線條俐落的簡約風格,採用 8+1相供電系統帶來穩定的效能表現,並擁有完善的週邊連接性,加上獨家的 NZXT CAM 控制工具,輕易控制系統的風扇轉速及燈光效果,幫助用家搭配旗下的機箱及水冷產品打造時尚型格且毫無違和感的平台,NZXT 粉絲準備好「課金」了嗎 ?!

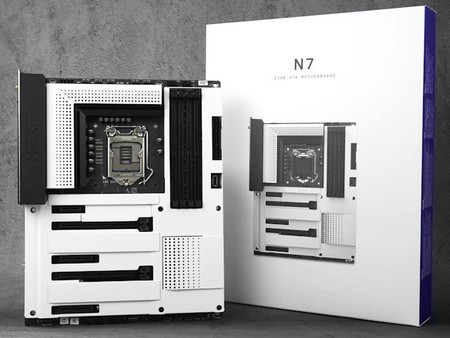

NZXT N7 Z390 MATTE WHITE 主機板



Z390 N7



NZXT 為了讓用家能打造一整套無違和感的主機系統,推出全新「N7 Z390 MATTE WHITE」主機板,採用 Intel Z390 系統晶片組支援 K系列及全新 KF/KS 系列處理器不鎖倍頻功能,具備 8 +1 相全數位供電模組、60A 金屬封閉式電感,確保提供穩定的效能表現,「NZXT 粉」值得擁有。



Z390 N7



NZXT「N7 Z390 MATTE WHITE」主機板採用 ATX Form Factor 規格,尺寸為 30.5cm x 24.4cm,加入全幅式純白金屬盔甲,線條方正俐落,外觀設計與市場上主流的電競風有著截然不同的魅力,想打造簡約時尚風格主機的玩家絕對不容錯過。



Z390 N7





Socket 1151v2 接口



NZXT「N7 Z390 MATTE WHITE」主機板採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,支援全新「 Coffee Lake Refresh 」 微架構、INTEL 第 9 代 Intel Core 處理器,最高可達成 8 核心、16 線程配置。



Z390 N7

▲ Socket 1151v2 處理器接口



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局,全新第 9 代 Core 處理器是 INTEL 首代效能級平台搭載 8 核心配置,在核心數目上追上對手 AMD Ryzen處理器,加上 Turbo Boost 核心時脈提升至 5GHz,晶片與 IHS之間亦由散熱膏改為銦合金焊接,令運算性能及超頻能力明顯提升。





Intel 9th Gen Core Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-9900KS14nm8/162MB16MB4GHz5GHz125WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i9-9900KF14nm8/162MB16MB3.6GHz5GHz95W--DDR4-2666
Intel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i7-9700KF14nm8/82MB12MB3.6GHz4.9GHz95W--DDR4-2666
Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i7-9700F14nm8/82MB12MB3GHz4.7GHz65W---DDR4-2666
Intel Core i7-970014nm8/82MB12MB3GHz4.7GHz65W-UHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-9600KF

14nm6/61.5MB9MB3.7GHz4.6GHz95W--DDR4-2666

Intel Core i5-9600K

14nm6/61.5MB9MB3.7GHz4.6GHz95WUHD Graphics 630 (GT2)1.15GHzDDR4-2666

Intel Core i5-9600F

14nm6/61.5MB9MB3.1GHz4.6GHz65W---DDR4-2666

Intel Core i5-9600

14nm6/61.5MB9MB3.1GHz4.6GHz65W-UHD Graphics 630 (GT2)1.15GHzDDR4-2666

Intel Core i5-9500F

14nm6/61.5MB9MB3GHz4.4GHz65W---DDR4-2666

Intel Core i5-9500

14nm6/61.5MB9MB3GHz4.4GHz65W-UHD Graphics 630 (GT2)1.1GHzDDR4-2666

Intel Core i5-9400F

14nm6/61.5MB9MB2.9GHz4.1GHz65W---DDR4-2666

Intel Core i5-9400

14nm6/61.5MB9MB2.9GHz4.1GHz65W-UHD Graphics 630 (GT2)1.05GHzDDR4-2666

Intel Core i3-9350KF

14nm4/41MB8MB4GHz4.6GHz91W--DDR4-2666

Intel Core i3-9300

14nm4/41MB8MB3.7GHz4.3GHz62W-UHD Graphics 630 (GT2)1.15GHzDDR4-2666

Intel Core i3-9100

14nm4/41MB6MB3.6GHz4.2GHz65W-UHD Graphics 630 (GT2)1.10GHzDDR4-2666







Intel 9th Pentium Gold Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Pentium Gold G562014nm2/4512KB4MB4.0GHz-54W-UHD Graphics 630 (GT2)1.1GHzDDR4-2400
Intel Pentium Gold G560014nm2/4512KB4MB3.9GHz-54W-UHD Graphics 630 (GT2)1.1GHzDDR4-2400
Intel Pentium Gold G550014nm2/4512KB4MB3.8GHz-54W-UHD Graphics 630 (GT2)1.1GHzDDR4-2400
Intel Pentium Gold G542014nm2/4512KB4MB3.8GHz-54W-UHD Graphics 630 (GT2)1.05GHzDDR4-2400
Intel Pentium Gold G540014nm2/4512KB4MB3.7GHz-54W-UHD Graphics 630 (GT2)1.05GHzDDR4-2400







Intel 9th Celeron Gold Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Celeron G495014nm2/2512KB2MB3.3GHz-54W-UHD Graphics 610 (GT2)1.1GHzDDR4-2400
Intel Celeron G493014nm2/2512KB2MB3.2GHz-54W-UHD Graphics 610 (GT2)1.1GHzDDR4-2400
Intel Celeron G492014nm2/2512KB2MB3.2GHz-54W-UHD Graphics 610 (GT2)1.05GHzDDR4-2400
Intel Celeron G490014nm2/2512KB4MB3.1GHz-54W-UHD Graphics 630 (GT2)1.05GHzDDR4-2666



Intel 第 9 代 Core 處理器已經完成了整個世代交替,除了不鎖倍頻的 K 系列型號、新增了不含 IGP 繪圖核心的 F 系列型號、可超頻不含 IG繪圖核心的 KF 型號。此外,Intel 將會在 2019 年末推出全新 Core i9-9900KS,All Cores 核心時脈將提升至 5GHz,性能更上一層樓。







Intel Z390 系統晶片



Z390 N7

▲ Intel Z390 系統晶片



Intel 300 Series Chipset Comparsion

 Z390Z370Q370H370B360H310
CPU OC SupportYesYesNoNoNoNo
CPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/42/42/2
Memory OC SupportYesYesNoNoNoNo
Optane SupportYesYesYesYesYesNo
CNVi WiFi Mac SupportYesNoYesYesYesYes
SDXC SDA 3.0 SupportYesNoYesYesYesYes
Max HSIO Lanes303030302414
Total USB Port141414141210
USB 3.1 Gen 26 0644 0
USB 3.1 Gen 110108864
Max PCIe Lanes24 Lanes
Gen3
24 Lanes
Gen3
24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen2
Rapid Storage SupportYesYesYesYesYesYes
RST for PCIe Storage333210
Total SATA Ports666664
RST RAID SupportYesYesYesYesNoNo
vPro SupportNoNoYesNoNoNo



相較舊有 Z370採用22nm制程,全新 INTEL Z390系統晶片改用更先進的14nm制程,同時功能性能作出了提升,新增了 802.11ac Wave2 CNVi WiFi MAC與SDXC SDA 3.0 記憶卡功能,可提供更低成本WiFi 無線網絡及SD 讀卡功能,同時新增USB 3.1 Gen 2 原生支援,提供最多 6 個 USB 3.1 Gen2 10Gbps連接埠。







最高 DDR4-4133 OC 選項



Z390 N7



記憶體方面,NZXT「N7 Z390 MATTE WHITE」主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量。全新 Intel Z390 具備豐富的記憶體倍頻 MSR 定義,最高支援 DDR4-8400 倍頻設定,對於超頻玩家來說更具彈性。



Z390 N7

▲ 最高 DDR4-4133 超頻選項



Z390 N7Z390 N7



由於此主機板並不是主打高階超頻市場,並未著重於優化記憶體超頻,即使在 BIOS內最高亦只有 DDR4-4133 OC的選項可供設置,測試採用 Corsair Dominator Platinum RGB 4266Mhz CL19 8GB x 2 記憶體,參考 XMP設定、提升電壓及放鬆延遲值後能超頻至 DDR4-3600 並完成所有負載測試,記憶體超頻表現非常普通,不建議用家選配超過 3600MHz 的記憶體。







8 + 1 相 全數位供電



 Z390 N7



供電設計方面,NZXT「N7 Z390 MATTE WHITE」採用 9 相數位供電設計,其中 8 相位獨立負責 CPU vCore 供電、 1 相位為 IGP 供電,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命,配搭兩組鋁合金 VRM 散熱器,有效降低 PWM元件的熱力,提供穩定的供電輸出。



Z390 N7Z390 N7



採用 Renesas Intersil ISL69138 IR 數位電源控制器,具備 Smart Power Stage 技術能獨立監控、最佳化每一相電源,達到比以往更有效率、更精準的電源調控,配搭 9 顆 SinoPower SM7340EHKP Dual MOSFET 晶片,單顆整合了上、下橋 MOSFET,每相能承受 60A 的電流通過,最大支援 480A CPU 電流負載。



Z390 N7Z390 N7



用上 60A 金屬封閉電感,提高反向飽和電流及電源傳輸效率,配合鋁殼固態電容,有效降低供電時所產生的雜訊及電力損耗,改善主機板 VCore 電壓供應的穩定性,確保系統能夠應付處理器突然其來的 Turbo Boost 額外負載。







Debug LED



Z390 N7



由於估計用家都會搭配機箱使用,NZXT 在主機板的 Back IO 加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 BIOS POST CODE 代碼,用家能得悉哪部份出現問題並進行故障排解。







支援 PCIe x16 繪圖接口



Z390 N7



繪圖接口方面,NZXT「N7 Z390 MATTE WHITE」主機板提供了  2 組 PCIe x16 接口,由 CPU Lanes 提供 PCIe 3.0 x16 或可分拆成 2 組 x 8 Lanes,僅支援 AMD 2-Way CrossFireX 繪圖卡加速技術。另外,亦由 Z390 晶片組提供兩組條 PCIe x4 及一組 PCI e x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊。



PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4PCIE5
x1x16x4-x4
x1x8x4x8x4







預裝式 I/O 檔板



I/O 背板方面,NZXT「N7 Z390 MATTE WHITE」用上了預裝式 I/O 檔板,不但簡化了使用者的安裝步驟,同時強化了防塵效果,十分貼心。





Z390 N7





顯示輸出方面,主機板提供一個 HDMI 1.4b 接連埠,最高支援 4K 解析度 4096 x 2160 @ 24Hz。另外提供 4 組 USB 3.1 Gen2 10Gbps 連接埠及 2 組 USB 3.1 Gen1 5Gbps 接頭,另外亦額外提供 1 組 USB 3.1 Gen 2 前置接口,連接性亦算完善。



Z390 N7







INTEL 802.11ac 無線網絡模組





Z390 N7



NZXT「N7 Z390 MATTE WHITE」搭配了 Intel Wireless-AC 9560NGW 無線網絡模組,提供 802.11ac 2T2R 無線網絡及 Bluetooth 5.0 藍芽連接功能,支援 Wave 2 MU-MIMO 技術及 160MHz 傳輸協定,令最高傳輸速度可提升至 1.73Gbps。



Z390 N7

▲ 隨主機板附連高增益 Wi-Fi 天線



支援新一代 Bluetooth 5.0 規格,相較上代最高傳輸速度由 1MB/s 提升至 2MB/s,有效範圍亦由最遠 50 公尺提升至 200 公尺,廣播傳息的字符亦由31bytes 提升至 255bytes,有效提高設備間的連接質量和彼此的互用性,Bluetooth 5.0 將成為未來家庭、商用物聯網設備的主流連接新標準。





Intel i219V Gigabit Ethernet



Z390 N7

▲ Intel i219V Gigabit Ethernet PHY 晶片



採用 Intel i219V Gigabit Ethernet 網絡晶片,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐,備有防雷撃 / 防 ESD 靜電設計避免硬體受損。







2 組 M.2 介面 + 4 個 SATA 3



Z390 N7Z390 N7



NZXT「N7 Z390 MATTE WHITE」提供了 2 組 M.2 連接埠,兩條插槽皆支援 PCIe Gen 3 x4 規格 SSD、最高傳輸速度可達 32Gbps,並採用 M Key 2242/2260/2280 規格,但僅 M2_2 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。



Z390 N7



主機板用上了金屬盔甲的設計,但散熱效能受制於金屬背面的塑膠易拆式扣具,M.2 SSD的熱力難以有效地傳導至金屬散走,幸而扣具下方仍保留足夠的高度裝上 M.2 散熱器,用家亦毋須過份擔心散熱問題。



Z390 N7



此外,主機板設有 4 組由 INTEL Z390 系統晶片提供的 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1 、RAID 5、RAID 10 模式及 INTEL Rapid Storage Technology 16 儲存技術。







Realtek ALC1220 Codec 晶片



Z390 N7



音效方面,NZXT「N7 Z390 MATTE WHITE」用上 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



Z390 N7



搭高品質日系 ELNA伊娜發燒級音響電解電容,能提升音效解析能力及聲音延展擴大效果,為用家帶來精確迫真的音響效果。







支援 NZXT CAM 軟件



Z390 N7



NZXT「N7 Z390 MATTE WHITE」支援獨家 NZXT CAM 控制工具,用家能實時觀察系統的各項運作數據如 CPU/GPU 時脈、記憶體佔用及網絡狀態等。並支援透過板載的嘈音感應器實時回饋機箱內部的嘈音情況,讓用家可根據嘈音水平對風扇轉速作出調整。同時支援超頻選項,供進階用家於系統內調整處理器及記憶體時脈,提升整體系統運算效能,非常實用。



Z390 N7CAM





HUE 2 數位 RGB 燈效



Z390 N7



此外,主機板並沒有加入 RGB LED 燈效,但提供 3 組 HUE 2 數位 RGB 接口,採用自家 4-Pin 5V 接口規格,支援 NZXT 新一代 HUE 2 LED燈條,配合 NZXT CAM 軟件能使用更豐富的燈光模式並同步其他 NZXT 產品的燈效,創建用家獨特的氛圍燈效。



CAM



NZXT N7 Z390 MATTE WHITE 主機板

售價︰HK$ 待定

查詢︰NZXT HQ



小編評語︰



NZXT 繼去年首度進軍主機板市場,再度推出全新「N7 Z390 MATTE WHITE」主機板,延續一貫時尚的簡約風格,全板以純白色金屬面板覆蓋,幫助用家搭配旗下的機箱及水冷產品打造毫無違和感的平台,誠意推薦給有意打造全套 NZXT 型格系統的玩家。
