打造 AMD TRX40 工作站
MSI CREATOR TRX40 旗艦級主機板
文: Angus Wong / 評測中心


MSI 針對專業媒體創作及工作站市場推出全新 CREATOR TRX40 主機板,以豪華的用料規格配合極速完善的連接性,用上直出式 16 + 3 相供電配置,搭配全面的散熱架構,設有鋁製 IO/COVER、延伸式導熱管以及 FROZR 散熱器,大幅増強主機板穩定性,同時具備 Aquantia 10Gbps 網絡接口、Intel AX200 WiFi 6 無線網絡及 USB 3.2 Gen 2 x 2 擴充接口,更附連 M.2 XPANDER-Z GEN 4 SSD 插卡,提供豐富的高速連接擴充能力,想要打造極速媒體工作站的內容創作者不容錯過 !!

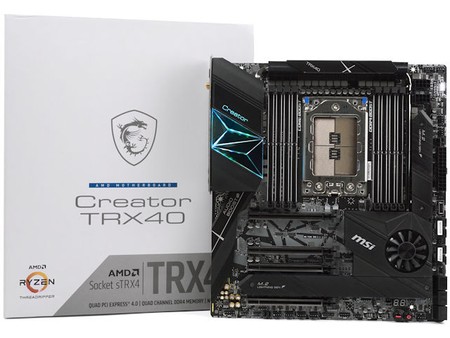

MSI CREATOR TRX40 主機板





TRX40 Creator





MSI 推出全新 CREATOR TRX40 主機板,用上直出式 16 + 3 相 70A 數位供電配置,加入全面的 FROZR 散熱架構,設有鋁製 IO/COVER、延伸式導熱管以及堆疊式散熱片,大幅増強主機板在輸出影片、運算渲染圖等高負載下的穩定性,同時具備 Aquantia 10Gbps 網絡接口、Intel AX200 無線網絡晶片及 USB 3.2 Gen 2 x 2 擴充接口,並附連 M.2 XPANDER AERO SSD 插卡,提供全面的連接擴充能力,以豪華的用料規格配合極速完善的連接性幫助內容創作者打造極速媒體工作站 !!



TRX40 Creator



MSI CREATOR TRX40 主機板採用 E-ATX Form Factor 規格、尺寸為 30.4cm x 27.7cm,以灰黑混搭作主色調,線條切割層次分明,加上在 I/O Shield 上方的 Mystic Light 幻彩燈效,外觀設計時尚型格,盡顯 MSI 信仰美學,為內容創作者提供獨特的視覺感受。



TRX40 Creator







全新 AMD sTRX4 處理器接口



採用 AMD Socket sTRX4 處理器接口,雖然機械結構與舊代 TR4 接口完全相同,但 4094 個 LGA 引腳中部份的定義作出了修改,因此 Ryzen Threadripper 新舊平台並不相容,全新 Ryzen Threadripper 3000 處理器必需搭配新一代 TRX40 平台, 無法在舊有 X399 主機板上使用,反之亦然。





TRX40 Creator

▲ 採用 AMD 全新 sTRX4 接口





由於 AM4 主流級平台已可提供最高 16 核心配置,因此新一代 Ryzen Threadripper 處理器會由 24 核心配置起跳,專注於 1000 美元以上的 High End Desktop 市場,主攻 4K 影像特效制作、專業 3D 繪圖及工作站運算應用,由於 Intel 第 10 代 Core-X 處理器最高只有 18 核心,因此 AMD TRX40 平台暫時沒有任何競爭對手。





AMD Ryzen Threadripper 3000 Family

 ModelProcessCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMT4CH DDR4PCIe
Support
Price
Ryzen Threadripper 3960X7+12nm24/4812MB128MB3.8GHz4.5GHz280W4.0US$1,399
Ryzen Threadripper 3970X7+12nm32/6416MB128MB3.7GHz4.5GHz280W4.0US$1,999
Ryzen Threadripper 3990X7+12nm64/12832MB256MBTBATBA280W4.0TBA





代號 Castle Peak、AMD 第三代 Ryzen Threadripper 處理器基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提高,令處理器運算性能較上代明顯提升。







新一代 AMD TRX40 系統晶片



TRX40 AORUS XTREME

▲ 新一代 AMD TRX40 系統晶片





AMD 為配合第三代 Ryzen Threadripper 處理器發佈,同時推出全新 TRX40 系統晶片平台,規格和功能均較上代 X399 強大得多,實際上與 X570 是同一顆 cIOD 晶片,分別在於與 CPU 連結 Uplink 速度由 PCIe Gen 4 x4 增至 x8,由於 TRX40 晶片的最高 TDP 為 15W,因此 AMD TRX40 主機板的晶片組散熱器大都採用了主動式散熱設計。





TRX40 Creator





MSI CREATOR TRX40 一體式 Frozr 散熱系統,利用導熱管把 PCH 廢熱傳導至更大散熱面積的堆疊式散熱片,搭配一把 50mm 的滾珠軸承散熱風扇,為 TRX40 晶片組降溫,確保系統在長時間運作仍能保持穩定性。







TRX40TAICHI

▲ AMD TRX40 Block Diagram





相較上代 X399 系統晶片,AMD TRX40 系統晶片升級至 PCIe Gen 4 速度、更多的 PCIe Lanes 數目外,提供更具彈性的 PCIe 與 SATA 的 I/O 配置,加入 NVMe RAID 儲存加速技術支援,同時內建 8 個 USB 3.2 Gen 2 接口及 4 個 USB 2.0 介面,晶片規格相當強勁。





AMD 3rd Ryzen Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDMulti-GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10
TRX40High End Desktop844+8*x8 Gen48+8* Gen40,1,10





整體而言,第三代 Ryzen Threadripper 平台最高提供達 72 個 PCIe Gen 4 Lanes,CPU 與系統晶片之間的頻寬提升至 16GB/s 是上代 X399 的 4 倍,整個平台增至最高 12 個 USB 3.2 Gen2、最高 20 個 SATA 6Gbps 連接埠,所有 I/O 的總頻寬高達 133GB/s。







支援 Quad Channel、DDR4-4666+ OC



TRX40 Creator

▲ 8 個 DDR4 DIMM 插槽,最高支援 256GB 容量





MSI CREATOR TRX40主機板擁有 8 組 DDR4 DIMM 擴充槽,支援 Quad Channel 四通道記憶體技術、2 DIMM per Channel 配置,可配置 un-buffered、non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 256GB,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。





TRX40 CreatorTRX40 CREATOR





為防止因用家安裝施力過重令 PCB 變形導致接觸不良,板載全部 8 組 DDR4 DIMM 擴充槽皆加入不鏽鋼包覆設計,除了大幅強化 DIMM 插槽強度外,還能有效阻隔外來電磁干擾,加上 MSI 對主機板記憶體線路作出優化,官方規格支援最高 Quad-Channel DDR4-4666+ OC,測試採用 Micron E-Die 記憶體模組,在手動設定更進取的工作電壓及放鬆延遲值後能超頻至 DDR4-4666,記憶體超頻能力實屬頂尖的水平。







16 + 3 相直出式供電設計



TRX40 Creator

▲ 直出式 16 相 CPU 供電設計





MSI CREATOR TRX40 主機板亦跟上「棄用 Doubler」的潮流,採用了全新的直出式 19 相數位供電模組,以單一 16 相 及 3 相 PWM控制器分別驅動 CPU 及 SOC 供電相位,每相供電能夠應付 70A 電流負載,合共能提供 1330A 電流處理能力,完全滿足第三代 AMD Ryzen Threadripper 處理器最高提供 64 核心、128 線程全負載時的用電需求 。



TRX40 Creator

▲ Infineon「XDPE132G5C」16相控制器





主機板採用了由 Infineon 研發的16 相數位 PWM 多相控制器「XDPE132G5C」,直接驅動 16 相處理器供電模組,擁有真正的 16 相數位 PWM引擎、高達 1000A 的電流處理能力及經改良的暫態演算法。全面棄用 Phase Doubler 倍相晶片,帶來更低的電壓漣波效應 (Ripple Effect),並有效減少 Transient Response 負載暫態變化響應時間,大幅降低 Vdrop 幅度及供電反應延遲,增加電流輸出準確度,而且對比傳統並聯式及雙倍功率級在系統閒置或處於低負載水平時有著更佳的電源效率。





TRX40 Creator

▲ 由「IR 35204」驅動的三相 SOC供電



而 3 相的 SOC 供電部分則用上了 Infineon 的 3 相數位 PWM 控制器「IR 35204」,同樣加入經改良的 IR Adaptive Transient 演算法,以降低對電容的負荷及提升相位喚醒及切換效率,為系統晶片組提供可靠的供電控制。



TRX40 Creator

▲ Infineon TDA21472 Powerstage 晶片





每相供電皆配搭 Infineon TDA21472 Powerstage 晶片,於單一封裝內堆疊了同步電路驅動器、蕭特基二極體以及上下橋 MOSFET,擁有低壓差的特性相較一般 MOSFET 有著更高電源效率,而且整合式的設計減少了線路導通功率損耗,單顆能應付高達 70A、總負載達到 1120A 的電流處理能力,內建精準的電流及溫度遙測功能,能更均勻地分散供電負載,有效延長元件壽命及提高穩定性。



TRX40 CreatorTRX40 Creator

▲ 封閉式合金電感 ▲ 日系 Chemi-Con 10K 小時電容





採用封閉式合金電感,改善 CPU vCore 電壓供應的穩定性,以及提升電源轉換效率以減低廢熱產生,搭配 10K 小時黑金固態電容,能有效降低供電時所產生的雜訊及電力損耗,除了提供充裕的超頻能力及系統穩定性外,還讓主機板在長期這負載下仍能具備至少 1 萬小時的使用壽命,大幅增加組件耐久力。







FROZR 一體式散熱系統



TRX40 Creator

▲ 巨型 VRM 散熱器





為同時滿足供電模組及 PCH晶片組的散熱需求,MSI CREATOR TRX40 主機板採用 FROZR 一體式散熱系統,透過一條 6mm 銅製導熱管連接  鉻製 I/O Cover、堆疊式鋁鰭片散熱器及 PCH 散熱器,單一結構就擁有大熱容及大散熱面積的特點,相互彌補鋁擠散熱器只有熱容量但散熱表面不足、鰭片散熱表面大但熱容不足的問題,解決系統在長時間運作下越用越熱的問題。



TRX40 Creator

▲ FROZR一體式散熱系統







4 組 PCIe Gen4 繪圖接口



由於 AMD Ryzen Threadripper 處理器擁有高達 56 個 PCIe Lanes ,因此 AMD TRX40 平台的繪圖接口支援能力相較 INTEL X299 更強大,可同時提供 2 組 PCIe Gen4 x16 Lanes 及 2 組 PCIe Gen4 x8 繪圖接口,理論可達成 AMD 4-Way CrossFireX 及 NVIDIA 4-Way SLI 繪圖卡加速配置。





TRX40 Creator

▲ 4 組 PCIe Gen4 x16 繪圖接口





為應付高階繪圖卡身重量,所有繪圖卡接口均加入「 Steel Slot 」全包覆式不鏽鋼加固,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4
x16x8x16x8







Pre-Installed I/O Shield



加入 Pre-Installed I/O Shield 設計,不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,亦能加強防塵效果。



TRX40 Creator

▲ Pre-installed I/O 背板設計



連接擴充性方面,CREATOR TRX40 在後置面板加入一組 USB 3.2 Gen2x2 Type-C 連接埠,能提供最高 20 Gbps 資料傳輸速度,為未來高速 USB 外置儲存裝置作好準備。同時提供 3 組 USB 3.2 Gen 2x1 10Gbps 及 6 組 USB 3.2 Gen 1x1 5Gbps 連接埠,加上 1 組 USB 3.2 Gen 2x1 前置接口,連接性非常完善。



TRX40 CreatorTRX40 Creator





10G + 1G Dual Ethernet 網絡連接



有見於傳統的 Gigabit Ethernet LAN 已經不能滿足專業媒體創作的需求,MSI CREATOR TRX40 就加入了 AQUANTIA AQC107 網絡晶片,提供一組 10GbE LAN RJ45 接頭,為需要極速網絡連接的進階使用者,提供高速低延遲的網絡體驗,同時可向下兼容 5GbE、2.5GbE、1GbE 及 100Mbps Ethernet。



TRX40 CreatorTRX40 Creator





另備有 1 顆 Intel i211AT Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,提供伺服器管理功能,支援 MCTP 通訊協定、WoL、PXE 遠端開機、ISCSI 開機、VLAN 過濾等功能。具備先進的中斷處理有助降低 CPU 資源佔用率,可啟動 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受進階用家推薦。







內建 Intel AX200 Wi-Fi 6 無線網絡





TRX40 Creator

▲ 隨主機板附連高增益 Wi-Fi 天線



內建全新 Intel「AX200NGW」WiFi 6 無線網絡模組,支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.0 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域,帶來更高速、更遠傳輸距離的優勢。







3 個 M.2 SSD + 6 個 SATA 6Gbps 接口



TRX40 Creator



主機板提供了 3 組 M.2 連接埠,皆支援最高 PCIe Gen 4 x 4 速度規格、最高傳輸速度可達 64Gbps,同時相容於 SATA 6Gbps 傳輸協定的 SSD 產品。其中 M2_2 介面最長支援 M. Key 22110,M2_1 及 M2_3 則僅支援 2280 長度規格。



TRX40 CreatorTRX40 Creator



此外,由 AMD TRX40 晶片組提供 6 個 SATA 6Gbps 連接埠,具備 RAID 0、RAID 1 及 RAID 10 陣列模式,支援 NCQ、AHCI 及 Hot Plug 等功能。



TRX40 Creator







M.2 XPANDER-AERO 擴充卡





 TRX40 Creator

▲ M.2 XPANDER-AERO 擴充卡





針對經常需要儲存大量素材腳本的影片內容創作者,隨板附連了一張 M.2 Xpander-Z Gen4 擴充卡,採用 PCIe 4.0 x16 介面,可安裝於 PCI_E1 或 PCI-E3 插槽,額外擴充四組 M.2 PCIe SSD 裝置,支援組成虛擬 RAID 陣列或啟用 AMD StoreMI 磁碟加速技術,加強系統讀寫性能或資料可靠性。為了讓 NVMe SSD 在全速運作時不會因過熱而跌速甚至損壞,擴充卡更「越級」採用用於繪圖卡的 Aero 散熱器作主動式散熱方案,大幅度提升儲存裝置的穩定性。



TRX40 Creator

▲ 額外提供 4 組 M.Key 22110 M.2 介面







Audio Boost 4 音效模組



TRX40 CreatorTRX40 Creator

▲ Realtek ALC4050H + Realtek ALC1220-VB



音效方面,由於 Ryzen Threadripper 處理器並沒有內建 Azalia 音效控制介面,無法原生提供音效輸出功能,MSI CREATOR TRX40 主機板採用了 Realtek ALC4050H 音效橋接晶片 + Realtek ALC1220-VB 解碼晶片的組合。特別針對前置麥克風提供更高動範輸入範圍,令遊戲時通訊變得更清晰。支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 ( AEC ) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 ( SNR ) 音效輸出品質 。



TRX40 CreatorX570C

▲Chemi-Con Fine Gold 電容 + TI OP1652 放大晶片



配搭高品質 Nippon Chemi-Con Fine Gold 系列音效處理電容,提升音效解析能力及聲音延展擴大效果,提供溫暖、自然無比的音質,以及為專業遊戲玩家帶來迫真音響效果,特別為前端耳機輸出,加入 TI OP1652 訊號放大晶片作為後級輸出,提升高階耳機的音響效果。







Debug LED、實體開機鍵



針對超頻玩家會在「裸機」的狀況下進行,並沒有機箱「Front-Panel」前置面板,主機板加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,提供當前 Q-CODE 代碼,讓進階用家能精準得悉問題成因並進行故障排解。



TRX40 CreatorTRX40 Creator



同時針對對硬件不太熟悉的用家,設有 EZ-Debug LED 功能,將 POST「卡關」問題分類為 CPU、DRAM、VGA 及 BOOT 種類,當系統無法正常啟動時,Debug LED 會停留在所屬硬件錯誤,讓用家能得悉系統哪部份出現問題,從而進行簡單檢查。







支援 MSI Mystic Light RGB 燈效



TRX40 Creator

▲I/O Cover 頂端設有導光燈效



MSI CREATOR TRX40 主機板在 I/O Cover 下加入 RGB LED 顆粒,透過上方的「魔鏡冰晶」導光板,為主機板起了畫龍點精之效。主機板上還預留了 1 組 RGB 4 Pin 及 2 組 ARGB 3 Pin 燈效接口,讓用家自行打造個性化的同步燈效。



TRX40 Creator







MSI CREATOR TRX40 主機板

售價︰HK$ 待定

查詢︰Felton (2273-8393)





小編評語︰



針對新一代 TRX40 平台主攻 4K 影像特效制作、專業 3D 繪圖及工作站運算應用,MSI 推出全新 CREATOR TRX40 主機板,用上 16 + 3 相直出式數位供電模組,能夠承受高達 1,330A 電流負載,完全滿足 Ryzen Threadripper 3990X All-core 全負載時所需的電力需求,配合同時兼顧熱容及散熱面積的 FROZR 一體式散熱系統,確保系統在長時間 Full-Load 下仍能保持穩定,正所謂時間就是金錢,從事媒體創作的用家不仿入手這塊 MSI CREATOR TRX40 主機板搭配即將推出的 Ryzen Threadripper 3990X 處理器,打造最強的創作工作站。
