平玩三風扇散熱器 !!
XFX Radeon RX 5600 XT THICC III Ultra
文: Angus Wong / 評測中心


XFX 推出「 Radeon RX 5600 XT THICC III Ultra」繪圖卡,採用 Dual Slot、三風扇散熱器設計,中央 100mm +兩側的 90mm 風扇,重點加強散熱性能,同時是眾多「5600XT」中最長的一張,提供更大的鋁鰭片散熱面積,沒加入光害設計完全以價格先決,為玩家帶來更高性價比的選擇。



XFX Radeon RX 5600 XT THICC III Ultra 繪圖卡





RX5600 XT THICC ULTRA

▲ XFX Radeon RX 5600 XT THICC III Ultra 繪圖卡



在「收爐」的前夕,編輯部收到了由 XFX 送測的「 Radeon RX 5600 XT THICC III Ultra」繪圖卡,以優秀的散熱效能作為主賣點,採用 Dual Slot、三風扇的散熱器設計,具備純銅制導熱接觸面配合中央較大型的 100mm 散熱風扇,重點加強繪圖核心及記憶體顆粒的散熱效果。加上創新的開放式氣流設計,把繪圖卡的散熱面積最大化,而且沒有花巧的外觀及 RGB燈效,以高性價比及高穩定性作賣點搶攻 1080p 主流級遊戲平台市場。



RX5600 XT THICC ULTRA

▲ 採用 Dual Slot、 3 風扇散熱器設計



XFX「Radeon RX 5600 XT THICC III Ultra」繪圖卡尺寸為 32.6cm x 14.8cm x 4.4cm,暫時是 5600XT 中最長的一張,Dual Slot 的設計更適合安裝在機箱的垂直繪圖卡插槽上,不會因卡身過厚而出現關上側板的窘境。全黑色的卡身走低調型格的風格,並且為加強 PCB 剛性及散熱效果,加入鋁金屬散熱背板,質感不俗。







非公板設計、7 + 1 相 GPU 供電



RX5600 XT THICC ULTRA

▲ 非公板 PCB 設計



拆開散熱器後,可以看到 XFX「Radeon RX 5600 XT THICC III Ultra」採用非公版設計,主要分別在於增加 PCB 配合散熱器長度,GPU 部份採用 7 + 1 相供電設計,另外 2 相為 GDDR6 記憶體控制器以及 1 相 VDDCI 供電,需要外接 PCIe 8+6 Pin 電源,建議使用 450W 或以上的電源供應器。



RX5600 XT THICC ULTRARX5600 XT THICC ULTRA

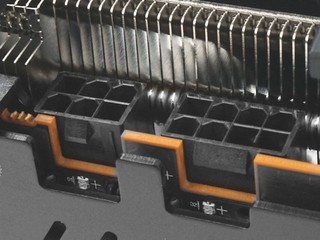

▲ GPU 採用 7 + 1 相供電設計 / 需要 8 + 6 Pin 電源



供電設計方面,VRM 採用 Infinon IR 35217 控制晶片,MOSFET 採用 ON-Semi NCP302045 整合式 MOSFET 晶片,於單一封裝內堆疊了同步電路驅動器及上下橋 MOSFET,單顆提供平均 45A、峰值 75A 電流處理能力並內建溫度與電流偵測,配合日系高品質 5K 小時電容、全封閉式金屬電感,為繪圖卡提供穩定的供電能力。







AMD「NAVI 10 XLE」繪圖核心



AMD Radeon RX 5600 XT 繪圖卡採用代號「NAVI 10 XLE」繪圖核心、晶片編號為「215-0917338」,使用 TSMC 7nm 制程,內建 103 億個電晶體、Die Size 約為 251mm²,提供 36 個 Compute Unit (CU),內建 2304 個 SP、144 個 Texture Units 及 64 個 ROP 運算單元,晶片規格與 RX 5700 完全相同,主要分別在於記憶體子系統規格上。



RX5600 XT THICC ULTRA

▲ AMD NAVI 10 XLE 繪圖核心



核心時脈方面,由於 Radeon RX 5600 XT 規格在發佈前突然作出修改,重新刷上廠方提供的新版 BIOS後,最終得出的時脈規格為 1,400MHz Base Clock、1,660MHz Game Clock 及最高 1,750MHz Boost Clock,最大 TGP 為 170W。







加入 Quiet BIOS



RX5600 XT THICC ULTRA

▲ 具備 BIOS Switch 設計





AMD 繪圖卡都被要求加入 Dual BIOS 設計,XFX「Radeon RX 5600 XT THICC III Ultra」亦不例外,預設右方的為 Performance BIOS、左方的則為 Quiet BIOS,沒想到連 Quiet BIOS 的規格亦有改動,最終修訂的規格為 1,130MHz Base Clock、1,375MHz Game Clock,1,560MHz Boost Clock,最高 TGP 為 125W。使用 Quiet BIOS 後支援 ZERODB 風扇靜音技術,當執行較低運算負載的遊戲時,只要 GPU 溫度不超過 50度,散熱器風扇將會完全停止運作,為玩家帶來靜音遊戲體驗。



RX5600 XT THICC ULTRA

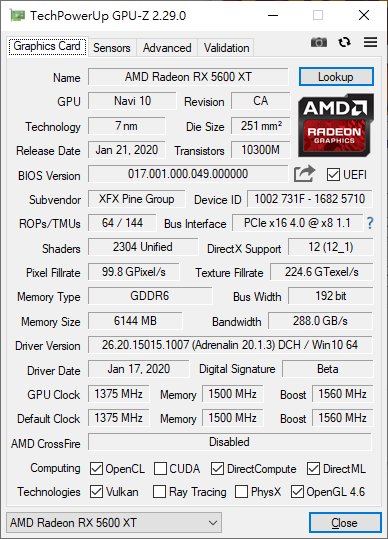

▲ Quiet BIOS GPU-Z 截圖







192bit 介面、6GB GDDR6 記憶體



記憶體方面,AMD Radeon RX 5600 XT 規格被作出刪減,屏蔽了 1 組 64bit 記憶體控制器、支援 192bit 記憶體介面、配搭 6GB GDDR6 記憶體,記憶體時脈為 1,500MHz (12Gbps),記憶體頻寬為 288GB/s,成為與 Radeon RX 5700 之間的差距。





RX5600 XT THICC ULTRA

▲ 6 顆 MICRON D9WCW GDDR6 記憶體顆粒





XFX「Radeon RX 5600 XT THICC III Ultra」具備了 6 顆 Micron D9WCW GDDR6 記憶體顆粒,正式型號為 MT61K256M32JE-14、合共 6GB 容量,採用全新 20nm 制程、單顆容量高達 8Gbit,採用了 180-ball FBGA 封裝, VDD/VDDQ 為 1.35V 。







超長~三風扇散熱器



RX5600 XT THICC ULTRA



散熱器方面,XFX「Radeon RX 5600 XT THICC III Ultra」用上現時眾多「5600XT」中最長的三風扇散熱器,更長的卡身令鰭片散熱面積大幅增加,4 支 6mm 全銅複合式導熱管貫穿全部鰭片,令熱力更快速平均至整個散熱器。而且設有純銅散熱底座,同時覆蓋 GPU 及 GDDR6 記憶體顆粒部分,加速廢熱傳遞速度,確保玩家不會在遊戲中途「死機」。



RX5600 XT THICC ULTRA

▲ 純銅散熱底座



因應繪圖卡上主要的發熱運算元件都集中在中央位置,即使以復合式導熱管把廢力傳導至卡兩邊,中間仍然是繪圖卡的高熱量區域,XFX 就特別搭載「一大兩小」的三風扇配置,中間採用較大的 100mm風扇配合兩側的 90mm風扇,重點降低產品中央部分的溫度,相當創新。



RX5600 XT THICC ULTRA

▲「一大兩小」的三風扇組合



為加強氣流活動,繪圖卡加入柵格設計,透過繪圖卡外殼的柵格切割,引導風流的方向,減少空氣亂流的情況,令入風的過程更流暢,完全發揮三風扇散熱器的優勢。



RX5600 XT THICC ULTRA

金屬強化背板





為加強繪圖卡的 PCB 剛性及散熱效果,繪圖卡加入了金屬背板設計,除了能加強 PCB 負重強度以免因彎曲而受損外,金屬背板同時覆蓋部分發熱元件,降低運作溫度提升產品穩定性。









支援 Display Port 1.4 輸出



RX5600 XT THICC ULTRA

▲ 支援 3 組 Display Port 1.4 與 1 組 HDMI 2.0b 輸出



繪圖卡提供了 3 組 Display Port 1.4 顯示接口,單一線纜支援最高 1080p @ 240Hz 或 8K @ 60Hz 顯示輸出,另備有 1 組 HDMI 2.0b 連接埠,支援最高 4K @ 60Hz HDR、HDCP 2.2 規格輸出,全卡支援最多 4 組顯示屏同時輸出。







效能測試︰



RX5600 XT THICC ULTRARX5600 XT THICC ULTRA





XFX「Radeon RX 5600 XT THICC III Ultra」更新至最新版官方 vBIOS 後,Game Clock 由 1,495MHz 提升至 1,670MHz、Boost Clock 最高時脈則升至 1,750MHz,唯記憶體速度維持 12Gbps,更新 BIOS 後性能有著顯著的提升。







散熱測試︰



RX5600 XT THICC ULTRA

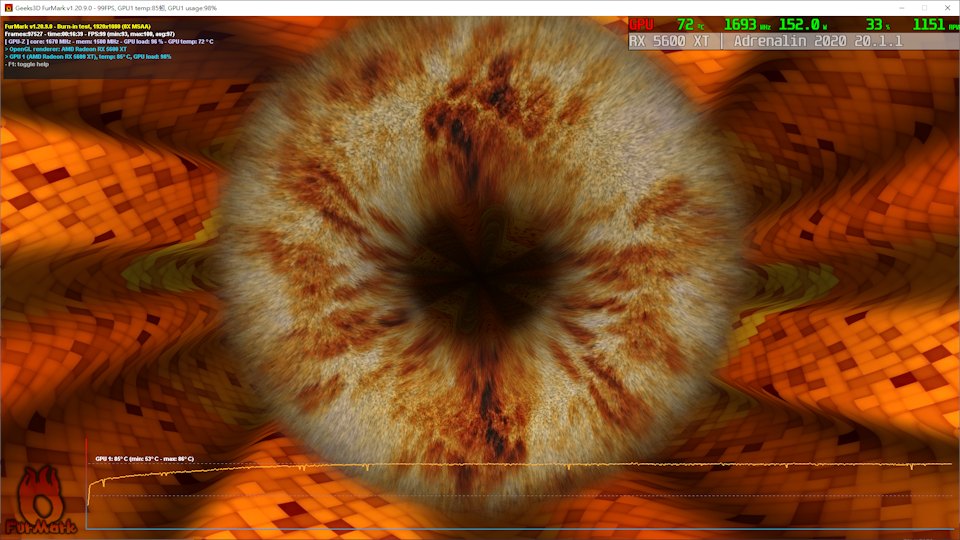

散熱方面,在 ZERODB 靜音模式、室溫約為 25°C 下閒置 30 分鐘,GPU 溫度約為 40°C。之後採用 Furmark 進行 3D 運算負載測試,經過 30 分鐘 GPU 100% Full-load 後風扇轉速自動調整至約 1,150rpm,在寧靜的辨公室環境仍難以察覺其發出的聲噪,溫度維持在 72°C,散熱效能令人滿意。







3DMark 測試︰



RX5600 XT THICC ULTRA





RX5600 XT THICC ULTRA





RX5600 XT THICC ULTRA





RX5600 XT THICC ULTRA





RX5600 XT THICC ULTRA







VRMARK 測試︰



RX5600 XT THICC ULTRA





RX5600 XT THICC ULTRA





RX5600 XT THICC ULTRA





XFX Radeon RX 5600 XT THICC III Ultra  繪圖卡

售價︰HK$ 2,599

查詢︰Myls-Tec (3188-0410)





小編評語︰



XFX 針對極致 1080p 遊戲體驗推出全新「Radeon RX 5600 XT THICC III Ultra」繪圖卡,小編最欣賞其散熱器的設計,用上超長的三風扇散熱器,令鰭片散熱面積大幅增加,特別設有純銅散熱底座,同時覆蓋 GPU 及 GDDR6 記憶體顆粒部分,加速兩大發熱元件的廢熱傳遞速度,加上「一大兩小」的三風扇設計,主力吹散繪圖卡中央部分的熱力,即使全日不眠不休「爆肝打機」仍能保持穩定的效能表現,想平玩三風扇「5600XT」別無他選。

文: Angus Wong/評測中心
