B550 Mini-ITX 妖板登場
ASROCK B550 Phantom Gaming-ITX/ax
文: John Lam / 評測中心


ASROCK 推出全新「B550 Phantom Gaming-ITX/ax」高階 Mini-ITX 妖板,採用 8 相供電設計、CPU 部份採用 90A Dr.MOS、90A 高效電感與 POSCAP 固態鉭聯合物電容,更擁有 Intel 2.5Gbps Ethernet、Intel 802.11ax Wi-Fi 6 模組,高品質 Nahimic Audio 音效,規格與用料絕不遜傳統大板。



ASROCK B550 Phantom Gaming-ITX/ax 主機板

B550 Phantom Gaming-ITXax

▲ ASROCK B550 Phantom Gaming-ITX/ax 主機板





針對 Mini-PC 玩家市場,ASROCK 推出全新 B550 Phantom Gaming-ITX/ac 主機板,採用 AMD B550 晶片組,8 相數位供電模組、CPU 供電部份更用上頂級 90A Dr.MOS 與金屬電感,強勁的記憶體超頻能力,可支援DDR4-5400+ OC 記憶體速度,加入雙 M.2 SSD 介面、Intel 2.5Gbps LAN 及 Intel AX200 Wi-Fi 6 模組,規格豐富媲美傳統大板。



B550 Phantom Gaming-ITXax



▲採用  Mini-ITX Form Factor 設計





ASROCK B550 Phantom Gaming-ITX/ac採用 Mini-ITX Form Factor 設計,尺寸為 17.0cm X 17.0cm、8 層 PCB Layers 設計,採用金屬灰、素黑色主題再加入紅色線條作點綴,主機板在 PCIe 底部加入 ARGB 燈粒,質感相當不俗。







支援 AMD Ryzen 3000/4000 處理器



採用 AMD Socket AM4 處理器接口,支援 AMD Ryzen 3000 系列處理器,並將支援新一代 Ryzen 4000 系列 APU,但卻不支援「Zen+」及「Zen」微架構處理器使用,亦即不相容 Ryzen 5 3400G 及 Ryzen 3200G 處理器。根據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年底,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相較長,不會因 CPU 換代而被淘汰。



B550 Phantom Gaming-ITXax

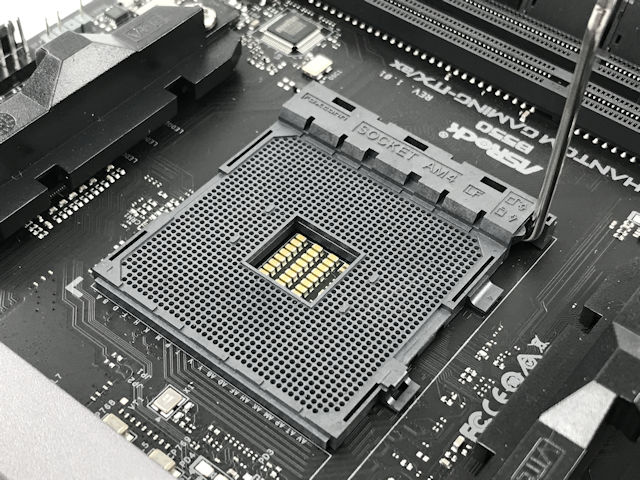

▲ 採用 AMD Socket AM4





AMD Ryzen 3000 Processor Family (Zen 2 architecture)



 ModelProcessCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 3
3100
7nm+12nm4/82MB16MB3.6GHz3.9GHz65W4.0US$99
Ryzen 3
3300X
4/82MB16MB3.8GHz4.3GHz65W4.0US$120

Ryzen 5
3500X

6/63MB32MB3.6GHz4.1GHz65W4.0US$159
Ryzen 5
3600
6/123MB32MB3.4GHz3.9GHz65W4.0US$199
Ryzen 5
3600X
6/123MB32MB3.8GHz4.4GHz95W4.0US$249
Ryzen 7
3700X
8/164MB32MB3.6GHz4.4GHz65W4.0US$329
Ryzen 7
3800X
8/164MB32MB3.9GHz4.5GHz105W4.0US$399
Ryzen 9
3900
12/246MB64MB3.1GHz4.3GHz65W4.0US$449
Ryzen 9
3900X
12/246MB64MB3.8GHz4.6GHz105W4.0US$499
Ryzen 9
3950X
16/328MB64MB3.5GHz4.7GHz105W4.0US$749



代號為「Matisse」的 AMD 第三代 Ryzen 處理器,基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提升,令處理器運算性能較上代明顯提升。







新一代 AMD B550 晶片組



AMD B550 系統晶片並非 X570 晶片的閹割版本,X570其實是 1 顆採用 14nm 制程的 cIOD 晶片,功能與 Ryzen 3000 CPU 內的 cIOD 晶片相同,AMD B550 則是交由 ASMedia 代工設計,因此被視為 X470、B450 的升級版本,Chipset ID 為 07、Revision A0,晶片編號為 218-0891014。





B550 Phantom Gamin-ITXax

▲ AMD B550 系統晶片





AMD B550 系統晶片其中一個賣點是追加 PCIe Gen 4 CPU Lanes 支援,其實 CPU 的 I/O 功能是獨立的並不受晶片組所影響,在 Ryzen 3000 系列上市初期 X470、B450 亦可提供 PCIe Gen 4 CPU Lanes 支援,但此舉卻嚴重影響到 X570 主機板的銷情,因此 AMD 後來在 AGESA 更新中將 400 系列晶片的 PCIe 4.0 支援刪除,AMD B550 代表著 PCIe 4.0 開始向中階市場普及。



AMD B550 Chipset

▲ AMD B550 平台 Block Diagram





AMD B550 系統晶片亦追加了 Dual GPU 支援,以往只有 X570 / 470 等高階平台才支援 PCIe x8 + x8 配置,AMD 亦開始向主流級平台下放,亦可選擇支援 x8 + x4 + x4 模式,令 B550 主機板可以實現更多 PCIe Gen 4 SSD 配置。





AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10



此外,AMD B550 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 8 個 SATA 裝置 ,同時亦內建 2 個 USB 3.2 Gen 2x1 10Gbps 接口、 2 個 USB 3.2 Gen 1 5Gbps 接口 及 6個 USB 2.0 介面。







支援 DDR4-5400+ OC 記憶體超頻



B550 Phantom Gaming-ITXax

▲ 1 DIMM per Channel、支援最大 64GB 容量





記憶體方面,B550 Phamtom Gaming-ITX/ax 主機板擁有 2 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 1 DIMM per Channel 配置,可配置 un-buffered、non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 64GB ,單通道記憶體容量最大為 32GB,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。





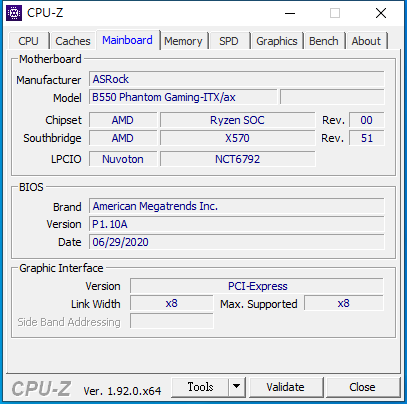

ASROCK B550 Phantom Gaming ITXaxASROCK B550 Phantom Gaming ITXax

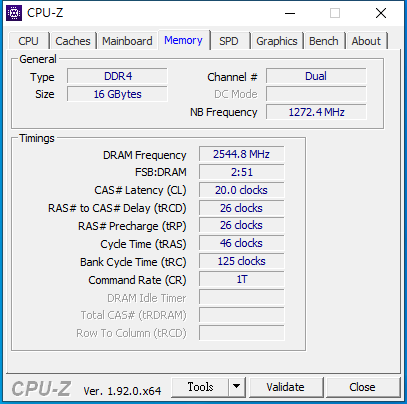

雖然 官方聲稱支援最高 DDR4-5400 記憶體超頻,但這是需要搭配下代 AMD Ryzen 4000 APU 才有,如果是AMD Ryzen 3000 處理器,採用 Crucial Ballistix gaming memory DDR4-3600 8GB x 2 記憶體,手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-5100 並完成負載測試,記憶體超頻能力非常強大。







8 相 90A Dr. MOS 供電

B550 Phantom Gamin-ITXax

▲ 巨型 I/O Cover + VRM 鋁合金散熱器





ASROCK B550 Phantom Gaming-ITX/ax 具備 8 相數位供電設計,其中 6 相負責 CPU 供電、2 相負責 SOC 供電,搭配了 Renesas 8 相數位 PWM 多相控制器「RAA 229004」,擁有真正的 8 相數位 PWM引擎,省卻了 Phase Doubler 邏輯倍相器,有效減少 Transient Response 負載暫態變化響應時間,大幅降低 Vdrop 幅度及供電反應延遲,進一步提升超頻穩定性,並在系統閒置或處於低負載水平時有著更佳的電源效率。





B550 Phantom Gaming-ITXaxB550 Phantom Gaming-ITXax

▲ Intersil ISL99390 DrMOS 晶片 ▲ Renesas RAA 229004 PWM 控制器





CPU 供電採用了 Intersil ISL99390 Powerstage 晶片,於單一封裝內堆疊了同步電路驅動器、蕭特基二極體以及上下橋 MOSFET,擁有低壓差的特性相較一般 MOSFET 有著更高電源效率,而且整合式的設計減少了線路導通功率損耗,單顆能應付高達 90A,內建精準的電流及溫度遙測功能,能更均勻地分散供電負載,有效延長元件壽命及提高穩定性。





B550 Phantom Gaming-ITXaxB550 Phantom Gaming-ITXax

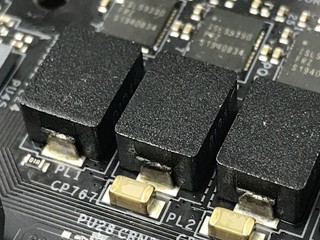

(左) 90A Premium 級全封閉電感 (右) POSCAP 固態鉭聯合物電容





採用 90A Premium級全封裝電感相較傳統電感提升 3 倍飽和電流,大幅提升 CPU vCore 電壓穩定性,為了節省 PCB 空間採用更高級的 POSCAP 固態鉭聯合物電容,,相較一般固態電容的 ESR 水平更低,擁有更優秀的穩壓及濾波作用,減低雜訊造成高頻聲噪的可能。







Pre-Install I/O Shield 背板



Pre-Install I/O Shield 已經不再是高階板的專利,ASROCK 已經在 B550I Phantom Gaming-ITX/ax 已加入此設計,不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,更能強化防塵效果。



B550 Phantom Gaming-ITXax

▲Pre-Install I/O Shield 設計





主機板設有一組 DisplayPort 1.4 及 1 組 HDMI 2.1,可以配合內建 Radeon 繪圖顯示的 AMD Ryzen 4000 系列處理器作影像輸出,前者支援最高 5120x2880@60 Hz 解析度,後者支援最高 4096x2160@60 Hz 解析度,兩者支援 HDCP 2.3 解破及 HDR 顯像輸出。







經改良的 Steel Slot 繪圖接口



B550 Phantom Gaming-ITXax

▲ Reinforced Steel Slot 繪圖接口





主機板提供 1 組 PCIe 4.0 x16 介面擴充槽,為應付高階繪圖卡身重量,ASROCK 今代改良了 Steel Slot 繪圖接口,加入額外的錨點、更強的閂鎖,不鏽鋼單件全包覆式強化設計及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害。







2 組 M.2 介面 + 4 個 SATA3 連接埠



 B550 Phantom Gaming-ITXax

▲正面 PCIe Gen4 M.2 2280 接口





主機板具備 2 組 M.2 連接埠,位於主機板正面的 M.2 連接埠 (M2_1 ) 設有金屬散熱裝甲,可以支援最高 PCIe Gen 4 x4 速度規格,最高傳輸速度為 64Gbps,而配合第四代 AMD Ryzen APU 處理器則能支援 PCIe Gen 3 x 4 速度規格。





B550 Phantom Gaming-ITXaxB550 Phantom Gaming-ITXax

▲ 背面 PCIe Gen3 M.2 2280 接口 ▲ 4 個 SATA 3.0 連埠





位於主機板背面的 M.2 連接埠 (M2B_SB) 由 B550 晶組片提供,最高可以支援PCIe Gen 3 x 4 速度規格,但沒有配備散熱器。另外兩者亦相容於 SATA 6Gbps 傳輸協定的 SSD 產品,支援最長 M. Key 2280 長度規格,可以滿足不同玩家的需求。







2.5Gbps LAN + 802.11AX Wi-Fi



網絡功能方面,ASROCK B550 Phantom Gaming-ITX/ax 主機板內建了 Intel i225-V 2.5Gbps Ethernet PHY 網絡晶片,提供 RJ45 2.5G 網絡連接介面,相較 Gigabit Ethernet 快 2.5 倍,用來連接 NAS 等高速度裝置,傳取性能明顯提升 ,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推薦。



B550 Phantom Gaming-ITXaxIntel AX201NGW 無線網絡模組

▲ Intel i225v 2.5Gbps Ethernet 晶片 ▲ Intel AX201NGW 無線網絡模組





搭載 Intel 新一代全新 AX201NGW  無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度。同時具備 Bluetooth 5.1 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結,帶來更高速、更低時延及更遠距離的無線傳輸。







Nahimic Audio 音效模組



ASROCK B550 Phantom Gaming-ITX/ax 採用新一代高階 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形( BF )和降噪( NS )等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。





B550 Phantom Gaming-ITXaxB550 Phantom Gaming-ITXax

▲ Realtec ALC1220 Codec 音效晶片 ▲ Nichicon Fine Gold 音效電容





為提升音效品質,每組聲道均採用不同的 15μ PCB 層提供獨立輸出,提供更佳 PCB 隔離屏蔽、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備,配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







支援 PolyChrome Sync 燈效



ASROCK B550 Phantom Gaming ITXax



ASROCK B550 Phantom Gaming-ITX/ax 在 RGB效果方面相較保守,只有在 PCIe 繪圖接口下方設有 ARGB LED,支援 ASROCK Polychrome RGB Sync 同步技術。





Z390ITX





燈條支援方面,具備 1 組 5050 標準4-Pin RGB接口外,同時提供 1 組 WS2812B 可編程 RGB 接口,支援5V、3A最多 80顆的 WS2812B RGB 燈條,提供更豐富的 ARGB 可定址燈效制。





ASROCK B550 Phantom Gaming-ITX/ax

售價︰HK$1,790

查詢︰Felton (2273-8393)





編輯評語︰



相較上代 B450 Mini-ITX 同級小板, ASROCK B550 Phantom Gaming-ITX/ax 明顯價格定位上升了,主要原因是供電設計升級了,以滿足 Ryzen 高階型號處理器並為下代 Zen 3 處理器升級鋪路,尤其是打算開 PBO 超頻的玩家,供電是很重要的。
