OneMesh 輕鬆打造網狀無線網絡
TP-Link RE505X Wi-Fi 6 無線訊號擴展器
文: Angus Wong / 評測中心


雖然香港的住處面積普遍不大,卻常常擬於間隔牆壁太多等原因,導致家中出現不同程度的「Wi-Fi 死角」問題,TP-Link 就推出全新 Range Extender 產品「RE505X」,能夠配合現有的無線路由器,將 Wi-Fi 覆蓋範圍進一步延伸,支援 802.11ax Wi-Fi 6 制式,提供 1200Mbps@5GHz + 300Mbps@2.4GHz 的雙頻無線網路傳輸,還能配合自家 OneMesh 網絡技術以最低成本打造無縫 Mesh Wi-Fi 網絡。



TP-Link RE505X W-Fi 6 Range Extender



TP-Link RE505X Range Extender 開箱

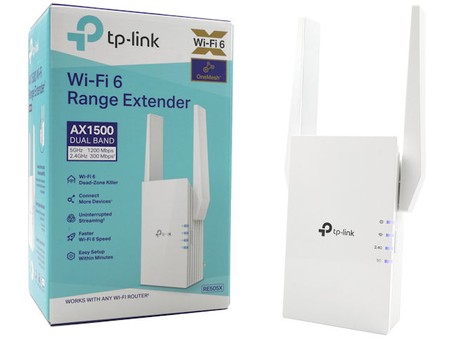

▲ TP-Link RE505X W-Fi 6 Range Extender





雖然普遍香港的住處面積不大,單靠一台 Wi-Fi Router 常常會在家中角落出現「Wi-Fi 死角」的問題,TP-Link 就推出全新 Range Extender 產品「RE505X」,能夠配合現有的無線路由器,或透過 OneMesh 無線技術,進一步延伸 Wi-Fi 覆蓋範圍,支援最新 Wi-Fi 6 制式,提供 1200Mbps@5GHz + 300Mbps@2.4GHz 的雙頻無線網路傳輸,以最低成本打造無死角的 Wi-Fi 系統,解決「收到收唔到」的問題。



TP-Link RE505X Range Extender 開箱

▲ 設有兩支可調式外置天線





TP-Link Range Extender RE505X 的機身為全白色設計,機面加入鋼琴面拋光處理,正中央設有 TP-Link 反光標誌,外觀時尚簡約,安裝在家中任何角落都毫無遺和感。機身兩側各有一組可調整指向的外置天線,有效加強無線訊號的收發範圍,解決用家住戶的訊號死角問題。





TP-Link RE505X Range Extender 開箱TP-Link RE505X Range Extender 開箱

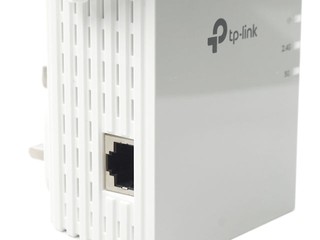

▲ 左側設有一個 Gigabit Ethernet LAN (左) /

右側設有 WPS 按鈕及 RESET 按鈕





TP-Link RE505X W-Fi 6 Range Extender 在機身左側預留了一組 Gigabit Ehernet,不但能供用家以更高速度連接裝置,如電腦及家用遊戲機等。同時能夠把「RE505X」當作獨立的無線基地台 Access Point 去使用,透過 LAN 線將之連接至路由器上,便能提供 Wi-Fi 訊號供用家使用,但就缺少大部分一般 Wi-Fi Router 能夠提供的 QoS、家長監護等功能。而路由器的右側設有 WPS 按鈕及 RESET 按鈕,用家可以透過 WPS 按鈕快速與路由器進行配對,快速建立延的無線網絡。



TP-Link RE505X Range Extender 開箱

▲ 機面右側設有 LED 狀態燈號





TP-Link Range Extender RE505X 的機面右方設有智能訊號強度狀態燈,當 LED燈為藍色時就代表為訊號良好的連接地點,反之當 LED燈為紅色時則表示 Extender 位於一個不良的接收點,用家能簡單了解不同位置的 Wi-Fi 訊號的好壞,讓用家找出最佳的位置設置這部 Range Extender。







OneMesh 無線技術



TP-Link RE505X Range Extender 開箱



TP-Link OneMesh 無線技術是針對 TP-Link 的路由器及擴展器產品加入的獨有技術,支援 802.11r 協定,代表擁有訊號漫遊功能,配合支援 OneMesh 技術的路由器,能將訊號延伸器設定成一樣的 Wi-Fi SSID,建立成一個無縫漫遊網路,在家中不同位置移動時就不會出現斷線的問題。







支援「任何」路由器



網絡方面,「RE505X」提供 2.4GHz、 5GHz 雙頻網絡,5GHz 頻段支援 IEEE 802.11a/n/ac/ax 傳輸協定,最高可提供 1,200Mbps 無線頻寬,至於 2.4GHz 頻段則支援 IEEE 802.11b/g/n 協定,可提供 300Mbps 無線頻寬,雙頻總頻寬為 1500Mbps。



TP-Link RE505X Range Extender 開箱



但如果正在使用的並非 TP-Link 的無線路由器,或是不支援 OneMesh 技術的機型,TP-Link Range Extender RE505X 亦能夠支援以一般的擴展模式運作,為本來訊號不佳的房間或廁所提供另外一組的無線網路。







拆解 TP-Link RE505X 無線訊號擴展器



TP-Link RE505X Range Extender 開箱

▲ 採用 Broadcom Wi-Fi 6 解決方案





拆開 TP-Link RE505X Wi-Fi 6 無線訊號擴展器並移除散熱金屬及屏蔽後,看見產品採用 Broadcom BCM6750 SoC 晶片,整合 3 顆 32bit ARM-A7 Cortex 運算核心,最高時脈為 1.5GHz,主要用於入門級 Wireless Router、Access point 及 Range Extender 產品上,能提供高性價比、低功耗的 Wi-Fi 6 解決方案。



TP-Link RE505X Range Extender 開箱TP-Link RE505X Range Extender 開箱

▲ Broadcom BCM6750 SoC 晶片 (左) /

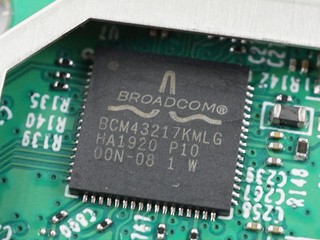

Broadcom BCM43217 WiFi 晶片 (右)





Broadcom BCM6750 為「RE505X」提供了 5GHz 的 2T2R 802.11ax WiFi 頻道,支援 Dual-band OFDMA、1024-QAM 技術與 80MHz 頻寬,並內建 IEEE 802.3 Gigabit PHY,提供 Gigabit Ethernet LAN 網絡接口的功能,是一顆高度整合的超低功耗通訊處理器,額外加入一顆 Broadcom BCM43217 WiFi 晶片,負責提供 2.4GHz 2T2R 802.11 bgn 無線網絡,提供最高 300Mbps (2.4G) + 1200Mbps (5G)、合共 1500Mbps 無線傳輸頻寬。



TP-Link RE505X Range Extender 開箱TP-Link RE505X Range Extender 開箱

▲ Samsung K4B2G1646F-BYMA DDR3L RAM (左) /

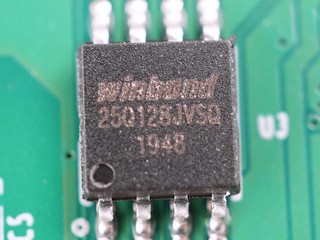

Winbond W25Q128JVSQ NAND Flash (右)





系統快取方面,「RE505X」內建了一顆 Samsung K4B2G1646F-BYMA DDR3L 記憶體顆粒,提供 256MB 系統記憶體容量。快閃記憶體則採用了 Winbond W25Q128JVSQ 晶片、容量為 128MB,作為路由器韌體的存放空間。







TP-Link Tether 手機應用程式



TP-Link RE505X Range Extender 開箱TP-Link RE505X Range Extender 開箱



TP-Link Tether 手機應用程式的介面簡單直觀,但由於 RE505X 只屬無線訊號擴展器產品,相對一般路由器擁有更少的設定選項及週邊功能。但除了能對無線網絡進行一般設置外,亦支援查看裝置資訊、關閉 LED 狀態燈等功能。



TP-Link RE505X Range Extender 開箱TP-Link RE505X Range Extender 開箱



用家還能夠調整 TP-Link RE505X 的運作摸式,除了預設的 Range Extender Mode 外,還能夠透過 Gigabit LAN 接口以有線的方式連接路由器,把裝置當作獨立的無線基地台 Access Point 去使用。另外還設有高速模式 High Speed Mode,能夠選定其中一組頻段作為 Range Extender 及無線路由器之間的獨立 Backhawk,但可能因為 RE505X 在 2.4GHz 頻段用上了較慢的 802.11n 制式,無論選擇哪一個頻段作為 Backhawk,速度仍然會受限於 2.4GHz 的限制,在實制測試下速度不升反跌,希望之後推出的 RE605X 能夠享受到真正8的「High Speed Mode」。







速度測試



TP-Link RE505X Range Extender 測試



採用 TP-Link Archer AX50 作為主路由器,配合 Samsung S20+ 5G 智能手機進行無線網絡速度測試,兩者都支援 Wi-Fi 6 無線網絡制式、2T2R、1024-QAM 及 80MHz 訊道規格,最大傳輸頻寬為 1.2Gbps@5GHz,足夠用盡 TP-Link RE505X 802.11ax 5GHz 頻段的速度,分別在五個不同位置測試無線網絡連接速度,測試點、路由器及 RE505X 的放置位置可參考上方的平面圖。





路由器組合項目測試點1測試點2測試點3測試點4測試點5
Archer AX50 Only下載速度(Mbps)743.67581.31194.0711.95-
上載速度(Mbps)610.23540.67180.778.95-
Archer AX50 + RE505X下載速度(Mbps)361.77295.42279.78128.892.57
上載速度(Mbps)350.77232.39230.8470.9761.93



測試結果顯示,在只有 Archer AX50 無線路由器的情況下,在距離路由器約 15米外的測試點 3、4 中,速度已經大幅下降,甚至在到達走廊轉角的測試點 5 時斷線。但是在編輯部單位的門口位置增設 TP-Link RE505X 無線訊號擴展器後,在測試點 3、4 中都能夠擁有更高的連接速度,亦令 Wi-Fi 覆蓋範圍進一步延伸至走道盡口的轉角處。





TP-Link RE505X Wi-Fi 6 無線訊號擴展器

售價︰HK$568 - 腦場價

查詢︰Everbest (2541-2982)



小編評語:



在 Wi-Fi 如氧氣般重要的現代生活中,家中出現「Wi-Fi 死角」的問題確實會令人非常討厭,而且近期疫情反覆,大家留在家中的時間更長,就更容易感受到擁有穩定的 Wi-Fi 訊號的重要性。TP-Link 就推出全新 Range Extender 產品「RE505X」,能夠配合現有的無線路由器,擴展現在的無線訊號覆蓋範圍,支援 802.11ax Wi-Fi 6 制式,提供 1200Mbps@5GHz + 300Mbps@2.4GHz 的雙頻無線網路傳輸,以最低的成本解決「Wi-Fi 死角」問題。
