2020-09-17
3+1 風扇設計、1-Click Sync
GALAX GeForce RTX 3080 SG (1-Click OC)
文: John Lam / 評測中心


GALAX 推出全新「GeForce RTX 3080 SG (1-Click OC)」繪圖卡,採用 NVIDIA 全新「GA102-200」繪圖核心、10GB GDDR6X 記憶體,性能是上代 RTX 2080 的兩倍,3 Slot 三風扇散熱器、全新 WINGS 折面葉片風扇,具備 1 -Click Booster 背扣外置風扇設計,令散熱效果更上一層樓,加上閃耀奪目的 1-Click Sync ARGB 燈效,有打算換RTX 3080 卡的話不妨考慮它。



GALAX GeForce RTX 3080 SG (1-Click OC)



GeForce RTX 3080 SG

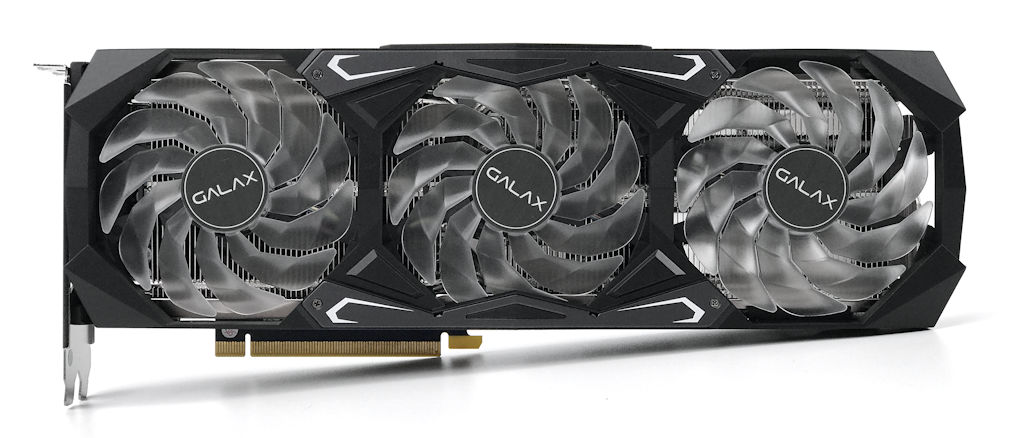

▲ GALAX GeForce RTX 3080 SG (1-Click OC)





GALAX 推出全新「GeForce RTX 3080 SG (1-Click OC)」繪圖卡,主要針對追求高性價比、高散熱表現的玩家,採用 NVIDIA 最新「GA102-200」繪圖核心、10GB GDDR6X 記憶體顆粒,搭配 3 Slot、三風扇散熱器設計,參照 FE 版本設計同樣具備後方排熱孔,並增設了 1-Clip Booster 散熱風扇強化穿透效果,風扇具備 RGB 燈效並附連 ARGB VGA 支架,



GeForce RTX 3080 SG

▲ 3 Slot 、3 風扇設計、卡長為 32.9cm



GALAX「GeForce RTX 3080 SG (1-Click OC)」繪圖卡尺寸為 329mm x 130mm x 61mm,採用黑色散熱器配色搭上 3 顆透明導光 RGB 風扇,頂端設有「What's Your Game ?」字樣的 RGB 燈板,加入幾何切割表面令外觀設計更具科技感。







基於 NVIDIA PG-132 PCB 設計

GeForce RTX 3080 SG
▲ NVIDIA PG-132 SKU 20 PCB 設計





將巨型散熱器拆下後,可以看到 GALAX「GeForce RTX 3080 SG (1-Click OC)」繪圖卡採用了 NVIDIA PG-132 SKU 20 公板的 PCB 設計,元件及線路分佈與不少同樣為公板的相當接近,12 Layers PCB  並線路對訊號及電力傳輸作出優化,滿足新一代 GDDR6X 記憶體對 19Gbps 速度需求。





GeForce RTX 3080 SGGeForce RTX 3080 SG

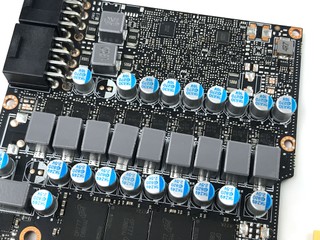

▲ 採用 8 + 5 + 3 相供電設計





供電設計方面,具備 16 相 Dual FET 供電模組設計,新一代 Ampere 將 GPU 供電部份分折為兩組,8 相為 nvvdd 供電、5 相為 msvdd 供電,另外 3 相為 GDDR6X 供電,採用 Alpha & OMEGA AL00 / BLNO Synchronous Buck Regulator,配搭全封閉合金電感及 5K 小時固態電容,為繪圖卡提供穩定的供電能力。





GeForce RTX 3080 SGGeForce RTX 3080 SG

▲ 需外接 2 個 PCIe 8-pin 輔助電源





與 GeForce RTX 3080 FE 公板不同,GALAX「GeForce RTX 3080 SG (1-Click OC),並沒有採用 NVIDIA 12-Pin 供電,而是沿用傳統的 2 個 8 Pin 接口,最高 TDP 為 320W 。







NVIDIA GA-102-200 繪圖核心



NVIDIA「GeForce RTX 3080」採用的經刪減後的「GA102-200」繪圖核心,擁有 283 億個電晶體、Die Size 約為 628mm²,部份單元作出了屏蔽,刪減至只有 6 個 GPC 單、34 個 TPC 紋理處理群集及 68 個 SM 串流多處理器,具備 8,702 個 CUDA Cores、68 個 RT Cores 及 272 個 Tensor Cores。





GeForce RTX 3080 SG

▲NVIDIA GA102-200 繪圖核心





核心時脈方面,雖然晶片規模大幅提升但時脈仍能保持於高水平,GALAX GeForce RTX 3080 SG (1-Click OC)預設時脈為 1,440MHz Base Clock、1,710 MHz Boost Clock,支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈,如安裝 Xtreme Tunder Plus 應用程式下會自已提升至 1,725 Boost Clock。









新一代 GDDR6X 記憶體、10GB 容量



記憶體方面,「GeForce RTX 3080」改用了全新 GDDR6X 記憶體顆粒,雖然記憶體時脈只有1,188MHz,傳輸速度卻高達 19Gbps,加上 320 bit 記憶體頻寬介面,令總頻寬提升 760GB/s,對於高解析度、需要啟動大量反鋸齒及特效時會有性能提升。





GeForce RTX 3080 SG

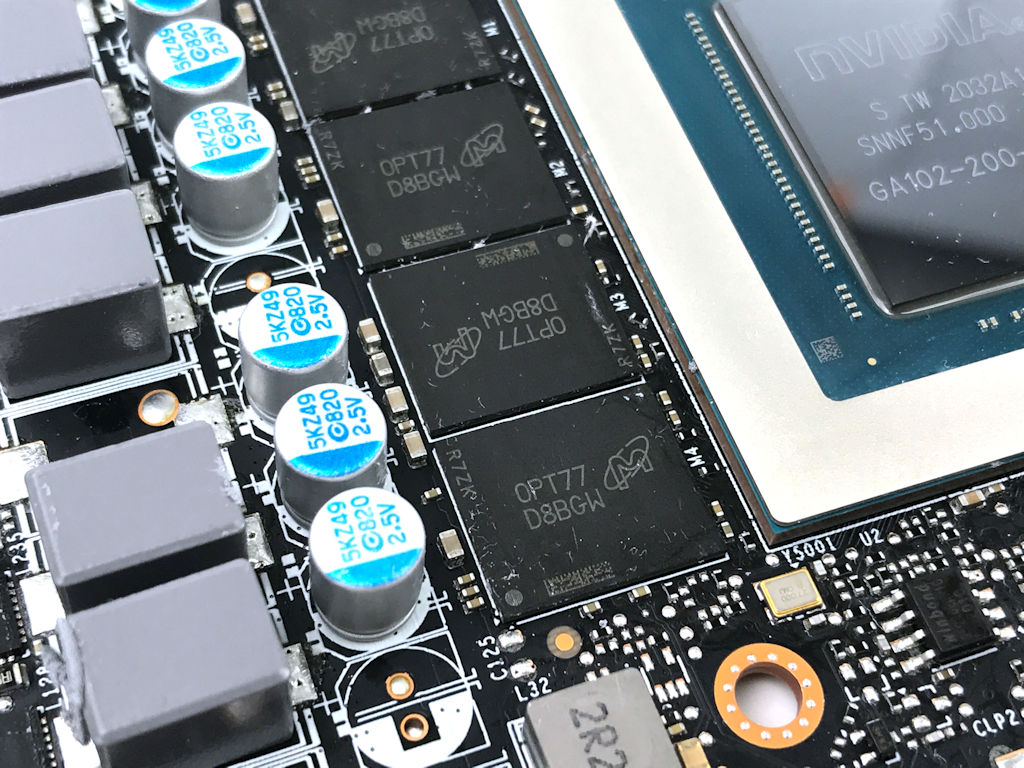

▲ Micron MT61K256M32JE-19 GDDR6X 記憶體





GALAX GeForce RTX 3080 SG (1-Click OC) 繪圖卡具備了 10 顆 Micron D8BGW (MT61K256M32JE-19) GDDR6X 顆粒,等效時脈為 19 Gbps,合共總高達 10GB 容量,採用16nm 制程、 180-ball FBGA 封裝, VDD/VDDQ 為 1.35V 。







3 Slot 設計、Silent Extreme 散熱器

GeForce RTX 3080 SG

GALAX GeForce RTX 3080 SG (1-Click OC) 用了巨型的三風扇散熱器,以大面積銅底直接接觸繪圖卡核心表面,並加入金屬框架覆蓋記憶體及供電元件。以 7 支 8mm 導熱管貫穿高密度鰭片組,加強廢熱傳導至整個散熱器的效率,再透過三把風扇排出,在長時間運作下仍能保持穩定流暢。





GeForce RTX 3080 SG

▲ 3 顆 92mm Silent Extrene 散熱風扇





散熱器特別採用了三把自家開發的 92mm 散熱扇,最高轉速為 3000rpm,每把風扇設有 11片葉片,採用「WINGS」風扇葉片設計,能夠以最低的聲噪水平下提供更高的風流量及風壓水平。並且通過 IP5X 等級防塵測試,有效將風扇葉片表面的灰塵堆積減少 10%。

GeForce RTX 3080 SG

▲ 卡背加入了鋁合金屬背板





GALAX「GeForce RTX 3080 SG 」加入了 PCB 金屬強化背板設計,除了能加強 PCB 剛性避免電路板彎曲受損外,同時能輔助運算元件散熱,降低運作溫度並提昇產品穩定性,背板未端採用開孔設計讓第三顆風扇排出的熱風,排向 CPU 區域再由頂端及未端的機箱風扇帶走,此設計令熱力不會過份積聚在 GPU 區域,令散熱更上一層樓。





GeForce RTX 3080

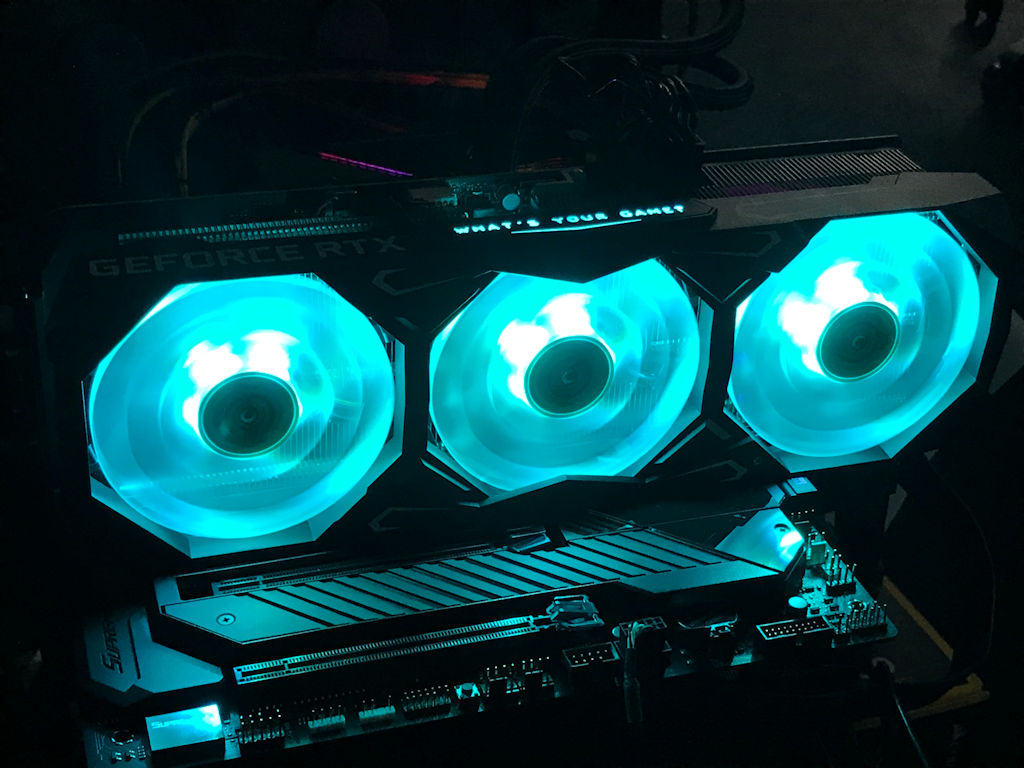

燈效方面,GALAX「GeForce RTX 3080 SG 」設有 3 把 RGB 風扇及卡頂的發光「What's Your Game ?」燈板,支援獨立燈效控制和亮度調節,用家可以透過附連的 Xtreme Tuner 公用程作出燈效設置,帶來出色的 RGB 幻彩燈效,信仰十足。







1-Clip Booster 8cm 卡背風扇

GeForce RTX 3080 SG

▲ 1-Clip Booster 散熱技術





GALAX「GeForce RTX 3080 SG 」有一個非常有趣的設計,為了強化卡背排熱管道的效率,特別加入了 1-Clip Booster 外置風扇設計,8cm 反葉風扇協助將熱力抽出,排向 CPU 區域再由頂端及未端的機箱風扇帶走,用家可以因應主機板設計考慮是否使用。



GeForce RTX 3080 SGGeForce RTX 3080 SG

▲ 附連 80mm 外置風扇  ▲ 可安裝在背板排氣孔上













3 組 DisplayPort + 1 組 HDMI 顯示輸出

GeForce RTX 3080 SG

GALAX GeForce RTX 3080 SG (1-Click OC) 提供了 3 個 DisplayPort 1.4a 接口及 1 個 HDMI 2.1 接口,無論是 DisplayPort 或是 HDMI 介面均可以提供 8K @ 60Hz 12bit HDR 解析度輸出,這是 4K 像素的 4 倍頻寬需求,更支援 VEGA DSC 1.2 技術提供更高壓縮的無損顯示功能,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組 DisplayPort 接線提供 1 個 8K @120Hz 輸出。





效能測試︰



GeForce RTX 3080GeForce RTX 3080

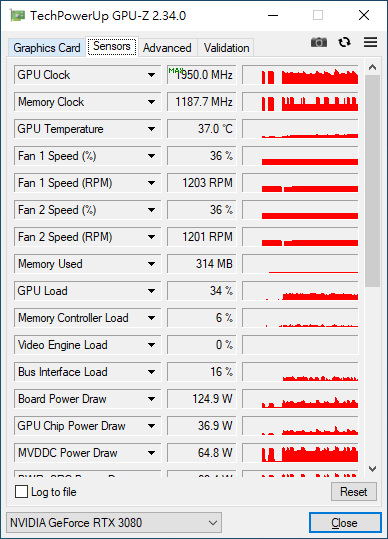

GALAX GeForce RTX 3080 SG (1-Click OC) 預設時脈較公板稍為提升,1,440MHz Base Clock、1,710MHz Boost Clock,支援 1-Click OC 一鍵超頻功能,將時脈提升 15MHz 至 1725MHz Boost Clock,支援 GPU Boost 4.0 技術最高時脈可達 1,950MHz。





散熱測試:





GeForce RTX 3080





散熱方面,測試在室溫約為 25°C 下進行,繪圖卡閒置 30分鐘後,GPU 溫度維持在 41°C,風扇維持在靜音模式並未轉動。採用 Furmark 進行渲染運算測試,經過 30分鐘 GPU 完全負載後三組風扇自動調整至 61% 轉速、約 1,671 RPM,在低聲噪水平下維持最高溫度不超過 68°C,而且 GPU 時脈能保持在 1,425MHz 的高水平,散熱效能令人滿意。

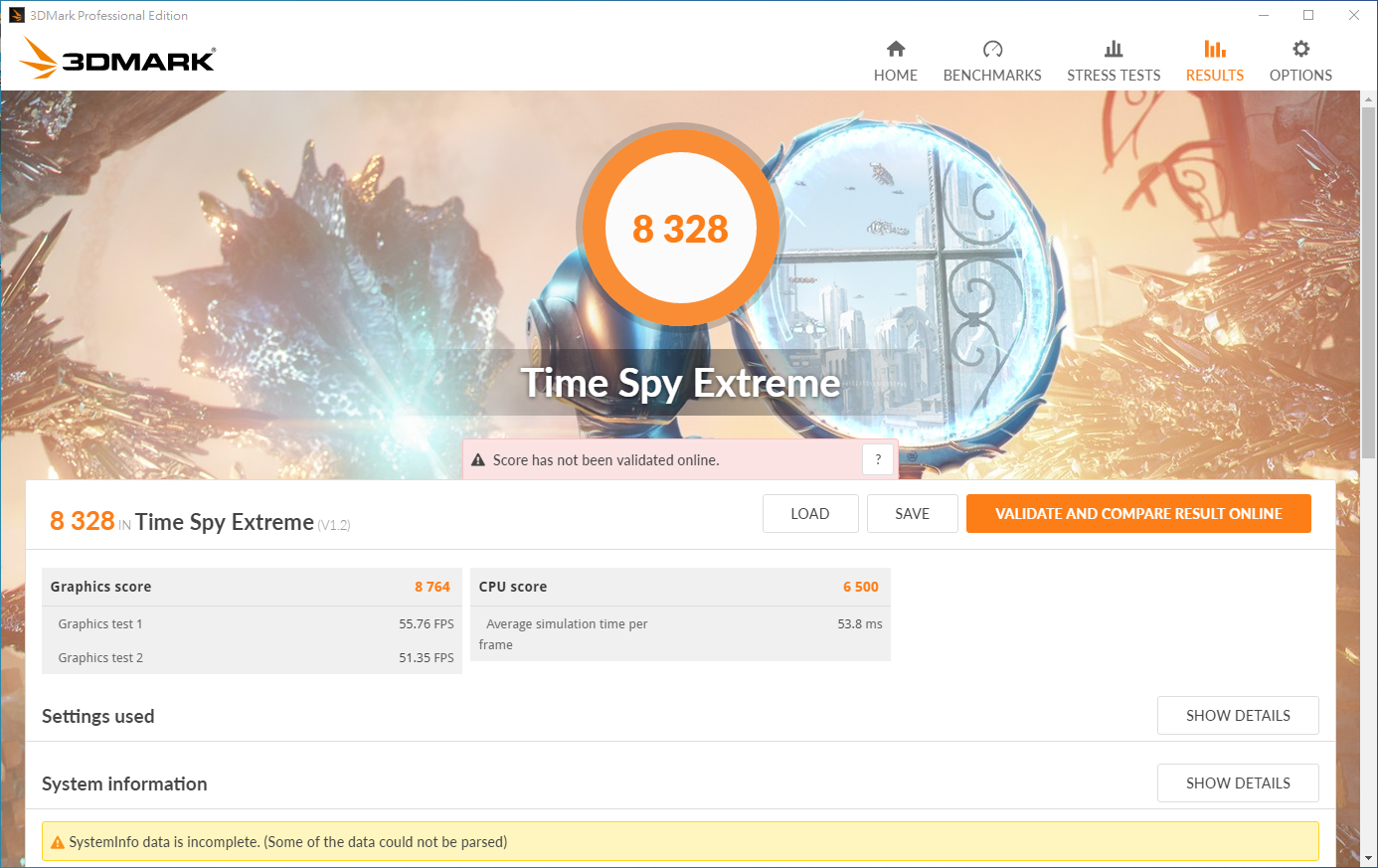

3DMark :



GeForce RTX 3080





GeForce RTX 3080





GeForce RTX 3080



GeForce RTX 3080





GeForce RTX 3080





GeForce RTX 3080









GALAX GeForce RTX 3080 SG (1-Click OC)

售價︰HK$6,399

查詢︰Felton (2273-8393)





編輯評語︰



筆者非常喜歡 GALAX GeForce RTX 3080 SG (1-Click OC) 的 1-Clip Booster 散熱風扇設計,能夠讓繪圖卡的熱力快排向 CPU 區域,讓機箱內部的熱力盡快散熱開,用家可以因應機箱及主機板設計考慮是否使用,
