2020-09-17
4 風扇設計、型格 ARGB 燈效
INNO3D GeForce RTX 3080 ICHILL X4 繪圖卡
文: Richard Chow / 評測中心


INNO3D 推出全新「GeForce RTX 3080 ICHILL X4」繪圖卡,貫徹「ICHILL」系列超強勁散熱的形象,採用全新 8 Heatpipe 高密度鰭片巨型散熱器,配合三把 9cm 鐮刀扇葉風扇及一把獨立 4.5cm 散熱風扇,更加入鋁金屬散熱框架及背板,相比以往擁有更加強大的散熱效能,以及更穩定的繪圖卡產品,加上獨一無二的華麗 RGB 燈效,如有意購買最新 RTX 3080 繪圖卡值得留意一下。



INNO3D GeForce RTX 3080 ICHILL X4 繪圖卡



INNO3D GeForce RTX 3080 ICHILL X

▲ INNO3D GeForce RTX 3080 ICHILL X4





INNO3D 推出全新「GeForce RTX 3080 ICHILL X4」繪圖卡,採用全新 8 Heatpipe 巨型散熱器,每支 Heatpipe 長度由 13.41cm 提升18.81cm,大約提升了 40%,搭配鐮刀扇葉風扇,並加入金屬框架及背板增強散熱效果及產品堅固性,附連 Inno3D TUNEIT 超頻軟件,讓用家進一步榨出所有效能,加上全新的 RGB 燈效設計,想入手全新 RTX 3080 繪圖卡的玩家值得考慮。



INNO3D GeForce RTX 3080 ICHILL X

INNO3D「GeForce RTX 3080 ICHILL X4」尺寸為 300mm x 135mm x 58mm,以啞面青古銅色、金屬灰及黑色等三色彩為主要色調,低調之中帶出高貴的味道,令產品質感大幅提升,而巨型散熱器設計延伸至 3 Slot 寬度,相較其他 Dual-Slot 設計的型號擁有更大的散熱表面面積,有效大幅提升散熱效能,唯獨用家需留意機箱內部是否能安裝如此巨大的繪圖卡。







基於 NVIDIA PG-132 PCB 設計

INNO3D GeForce RTX 3080 ICHILL X

▲ NVIDIA PG-132 SKU 20 PCB 設計





拆下巨型散熱器後,可以看到 INNO3D GeForce RTX 3080 ICHILL X4 繪圖卡採用了 NVIDIA PG-132 SKU 20 公板的 PCB 設計,元件及線路分佈與不少同樣為公板的相當接近,12 Layers PCB 並線路對訊號及電力傳輸作出優化,滿足新一代 GDDR6X 記憶體對 19Gbps 速度需求。





INNO3D GeForce RTX 3080 ICHILL XINNO3D GeForce RTX 3080 ICHILL X

▲ 採用 8 + 5 + 3 相供電設計





供電設計方面,具備 16 相 50A Dr.MOS 供電模組設計,新一代 Ampere 將 GPU 供電部份分折為兩組,8 相為 nvvdd 供電、5 相為 msvdd 供電,另外 3 相為 GDDR6X 供電,採用 Alpha & OMEGA AL00 (AOZ5332QI) / BLNO (AOZ5311NQI) Synchronous Buck Regulator,配搭全封閉合金電感及 5K 小時固態電容,為繪圖卡提供穩定的供電能力。



INNO3D GeForce RTX 3080 ICHILL X

▲ 採用外接 2 個 PCIe 8-pin 輔助電源





與 GeForce RTX 3080 FE 公板不同,INNO3D GeForce RTX 3080 ICHILL X4 並沒有採用 NVIDIA 12-Pin 供電,而是沿用傳統的 2 個 8 Pin 接口,最高 TDP 為 320W 。







NVIDIA 「GA102-200」繪圖核心



NVIDIA「GeForce RTX 3080」採用的經刪減後的「GA102-200」繪圖核心,擁有 283 億個電晶體、Die Size 約為 628mm²,部份單元作出了屏蔽,刪減至只有 6 個 GPC 單、34 個 TPC 紋理處理群集及 68 個 SM 串流多處理器,具備 8,702 個 CUDA Cores、68 個 RT Cores 及 272 個 Tensor Cores。



INNO3D GeForce RTX 3080 ICHILL X

▲ NVIDIA GA102-200-KD-A1 繪圖核心 (此為工程樣本)





核心時脈方面,這次送測的 INNO3D GeForce RTX 3080 ICHILL X4 繪圖卡為工程樣本,1,440MHz Base Clock、1,770MHz Boost Clock,而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈,最高 TDP 為 320W,需要 2 組 PCIe 8 Pin 外接電源,官方建議搭配 750W 電源供應器使用。







10GB GDDR6X 記憶體、19Gbps 速度



記憶體方面,「GeForce RTX 3080」採用全新的 GDDR6X 記憶體顆粒及記憶體控制器,由舊有 GDDR6 的 2-Level NRZ 技術升級到全新 GDDR6X 的 4-Level PAM4 四級脈衝訊號技術,在同樣時脈速度下頻寬能提升到 1 倍上,而記憶體傳輸速度由上代 14Gbps 提升至 19Gbps ,支援 320-bit 記憶體介面,記憶體頻寬由 448GB/s 提升至 760.3 GB/s,以滿足更高解析度、更複雜的着色器渲染運算畫面。



INNO3D  RTX 3080 ICHILL X4

▲ Micron MT61K256M32JE-19 GDDR6X 記憶體





INNO3D「GeForce RTX 3080 ICHILL X4」 繪圖卡具備了 10 顆 Micron D8BGW (MT61K256M32JE-19) GDDR6X 顆粒,採用全新 16nm 制程、單顆容量為 8Gbit,合共 10GB 繪圖記憶體容量。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝, VDD/VDDQ 為 1.35V 。







全新 ICHILL X4 四風扇散熱器



INNO3D GeForce RTX 3080 ICHILL X

INNO3D「GeForce RTX 3080 ICHILL X4」繪圖卡採用全新 ICHILL X4 散熱器設計,擁有超大面積鋁金屬鰭片配合 7 + 1 支 6mm 導熱管,能將 GPU 廢熱迅速平均地傳遞至整個散熱器,導熱管長度由上代的 1341mm 提升到 1881mm,大大增加了 40%,而散熱面積整體增長了 50%,相比以往散熱性能提升了不少。



INNO3D  RTX 3080 ICHILL X4

散熱器銅底及底座表面採用 CNC 加工處理,透過平滑的接觸面能減少散熱器與顯示核心晶片、VRM 供電元件及記憶體顆粒等之間的空隙,以達至 DHT 熱管直觸式技術,能將繪圖卡元件產生的廢熱直接傳遞導熱管,再傳遞到整個散熱器上,以提供全面的散熱解決方案。





INNO3D  RTX 3080 ICHILL X4INNO3D  RTX 3080 ICHILL X4

▲ 3 把 9cm 散熱風扇 + 1 把 4.5cm 散熱風扇





加入 3 把 9cm 散熱風扇,採用 Scythe Blade 鐮刀扇葉設計,扇葉呈弧形曲面的設計,有效令吸風過程更自然地透過入風處四周進行,並經由流線導向,形成集中氣流增強風壓,更有效帶走運算元件的廢熱。此外,INNO3D「GeForce RTX 3080 ICHILL X4」上方更加入 1 把 4.5cm 散熱風扇,配合其一條獨立接觸 mosfet 元件的導熱管,以獨立分區散熱的方式,為 GPU mosfet 保持較低的温度,以降低 GPU 整體 VRM 供電模組的温度及提升超頻空間。



INNO3D GeForce RTX 3080 ICHILL X



INNO3D「GeForce RTX 3080 ICHILL X4」加入了鋁金屬框架及金屬背板設計,除了能加強 PCB 剛性避免電路板彎曲受損外,同時能輔助運算元件散熱,降低運作溫度並提昇產品穩定性,背板未端採用開孔設計讓第三顆風扇排出的熱風,能減少熱力聚積在整個散熱器內,進一步增強散熱性能。







支援 DisplayPort 1.4a、HDMI 2.1





INNO3D RTX 3080 ICHILL X4

顯示輸出方面,Inno3D「GeForce RTX 3080 ICHILL X4」提供了 3 組 Display Port 1.4a 及 1 組 Hdmi 2.1 接口,兩種影像輸出介面皆可提供 8K @ 60Hz 12bit HDR 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組 DisplayPort 接線提供 1 個 8K @120Hz 輸出。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz







極致的 RGB 燈效



INNO3D  RTX 3080 ICHILL X4INNO3D  RTX 3080 ICHILL X4



燈效方面,Inno3D「GeForce RTX 3080 ICHILL X4」繪圖卡右上方部分採用特別的透光板,接上電源後散發出色彩繽紛的 RGB 燈效,為用家帶來驚艷眩目的 RGB 幻彩燈效,信仰十足。



INNO3D GeForce RTX 3080 ICHILL XINNO3D GeForce RTX 3080 ICHILL X



Inno3D「GeForce RTX 3080 ICHILL X4」前方設有 3pin 5V ARGB 和 4pin 12V RGB 轉接插頭,還附送了 2 條 RGB 轉接線,可供用家改用主機板燈效同步控制。







INNO3D TUNEIT 超頻工具



INNO3D  RTX 3080 ICHILL X4



附連全新「INNO3D TUNEIT」超頻工具,用家可以自行調校繪圖卡時脈、風扇轉速及電壓等設置,並且支援 Profile 紀錄及重新載入。軟件亦支援繪圖卡狀態實時監察,包括核心時脈、記憶體時脈、核心溫度、風扇轉速及 GPU 使用率等實時資訊,實用性十足。筆者亦建議用家可嘗試使用 AI Scan 自動超頻功能,以獲得繪圖卡效能提升。





INNO3D  RTX 3080 ICHILL X4

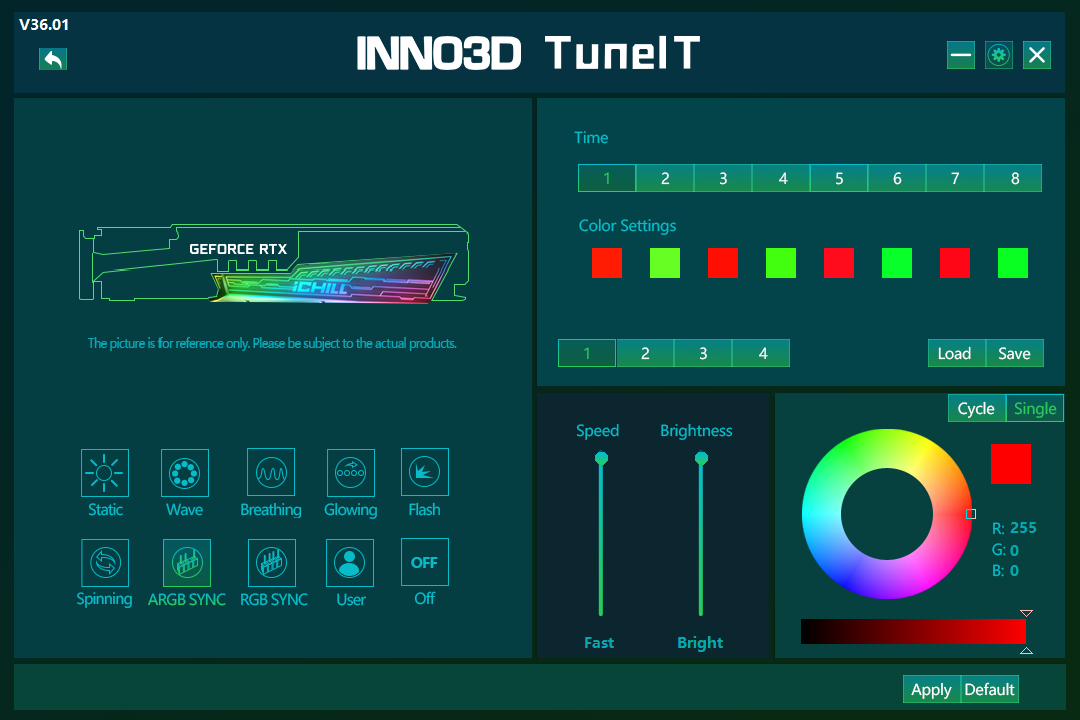

「INNO3D TUNEIT」超頻工具亦設有 RGB 燈效控制的功能,具備七種燈效轉換模式,提供調整燈效的顏色、速度及亮度等設定,亦設有 ARGB Sync 及 RGB Sync 模式,可讓用家轉用主機板自家的燈效控制軟件來同步控制燈效,非常貼心的功能。







效能測試:



INNO3D  RTX 3080 ICHILL X4INNO3D  RTX 3080 ICHILL X4



INNO3D「GeForce RTX 3080 ICHILL X4」核心時脈為 1,440 MHz Base Clock、1,770 MHz Boost Clock,較官方公版規格高,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 1,950 MHz。由於是測試版 VBIOS 的關係,GPU Boost 4.0 提升後的頻率會相對保守,市面版頻率將會更高。







散熱測試:



INNO3D  RTX 3080 ICHILL X4

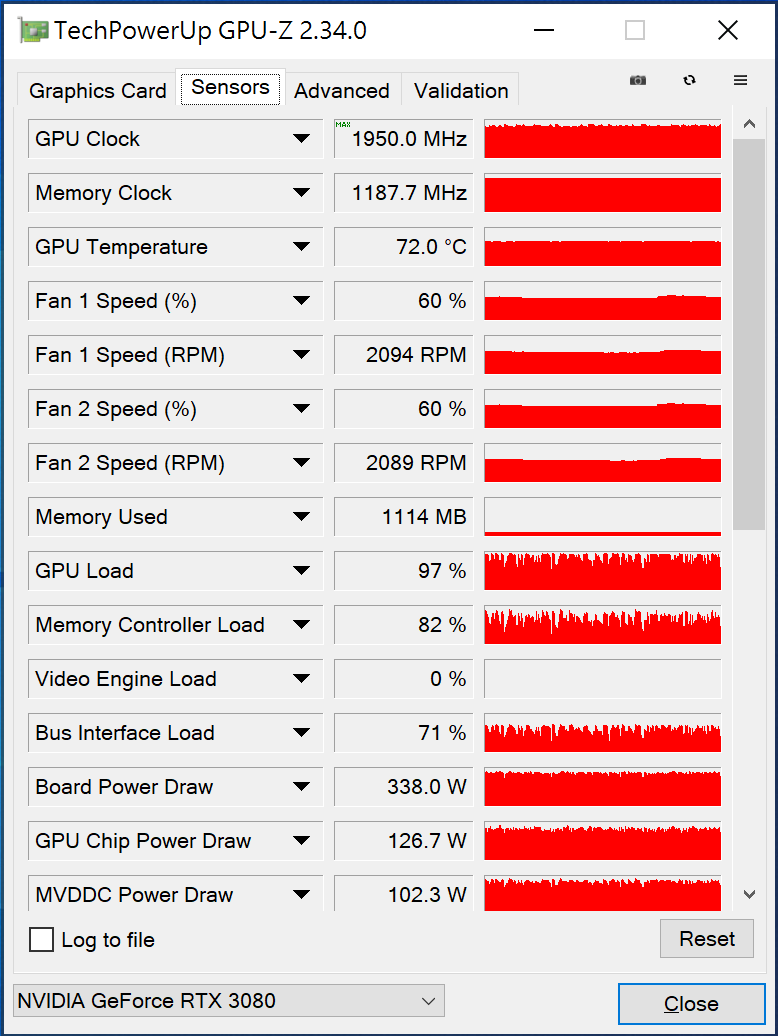

散熱方面,測試在室溫約為 25°C 下進行,繪圖卡閒置 30分鐘後,GPU 溫度維持在 38°C,風扇維持在「Intelligent Fan Stop」模式並未轉動。採用 Furmark 進行 3D運算負載測試,經過 30分鐘 GPU 完全負載後風扇自動調整至 53% 轉速、約 1,814 RPM,在低聲噪水平下維持最高溫度不超過 72°C,且 GPU 時脈能保持在 1,905MHz 的高水平,散熱效能令人非常滿意。

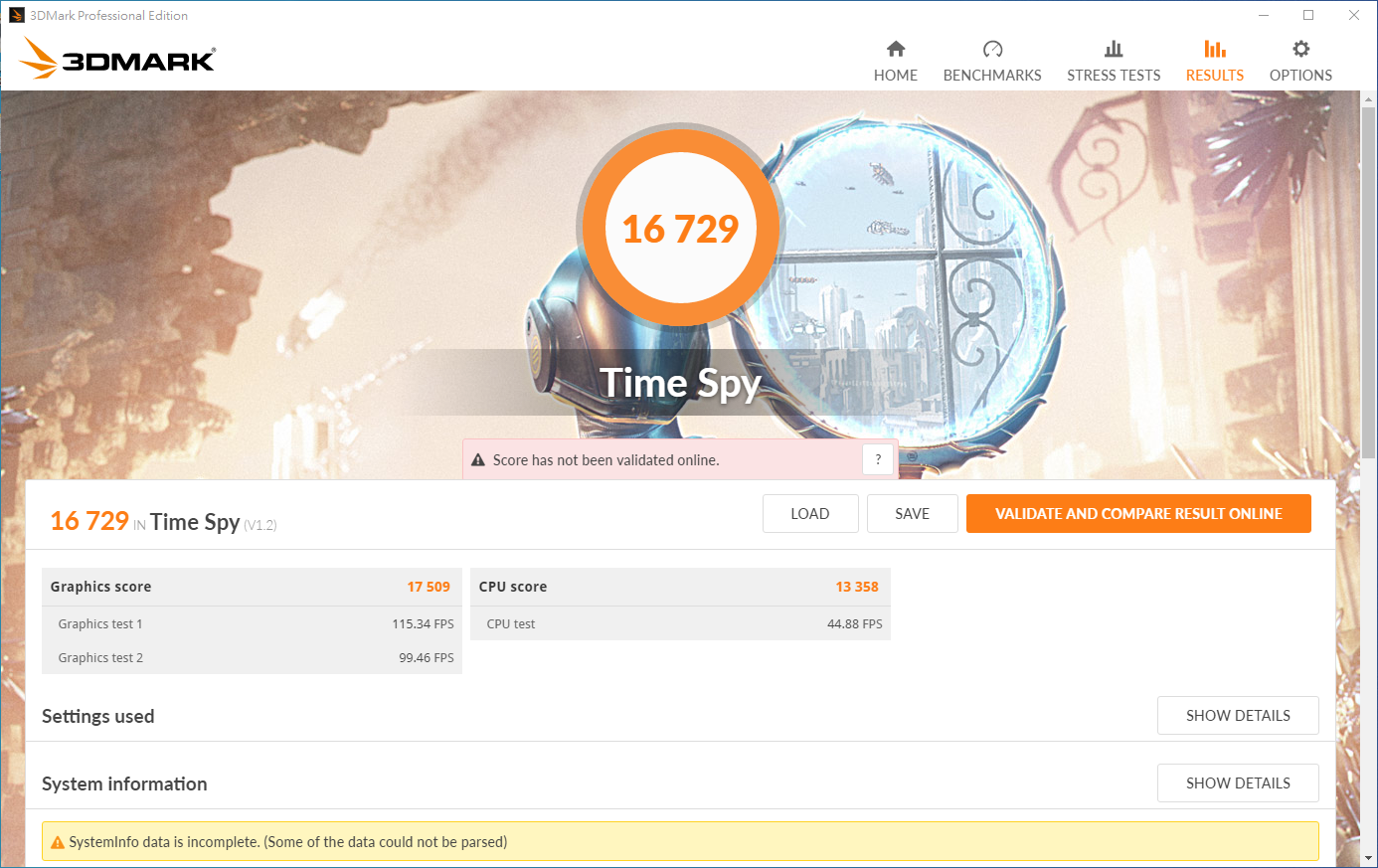

3DMark 測試:



INNO3D  RTX 3080 ICHILL X4



INNO3D  RTX 3080 ICHILL X4



INNO3D  RTX 3080 ICHILL X4



INNO3D  RTX 3080 ICHILL X4



INNO3D  RTX 3080 ICHILL X4



INNO3D  RTX 3080 ICHILL X4





遊戲測試:



筆者將會以不同的遊戲進行 benmark 測試,並比較最新 NVIDIA RTX Tracing 及 DLSS 3.0 的結果。



INNO3D GeForce RTX 3080 ICHILL XINNO3D GeForce RTX 3080 ICHILL X

▲ 1080P DLSS OFF vs 1080P DLSS ON



INNO3D GeForce RTX 3080 ICHILL XINNO3D GeForce RTX 3080 ICHILL X

▲ 2K DLSS OFF VS 2K DLSS ON



INNO3D GeForce RTX 3080 ICHILL XINNO3D GeForce RTX 3080 ICHILL X

▲ 4K DLSS OFF VS 4K DLSS ON

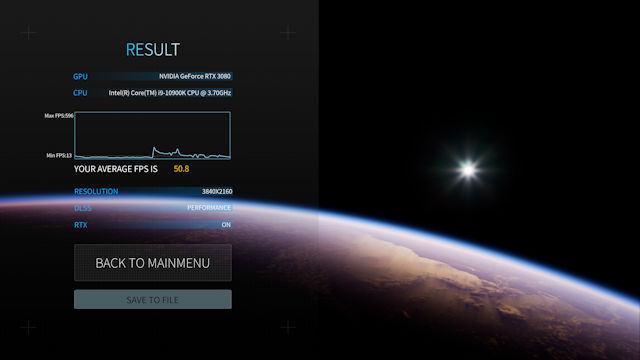

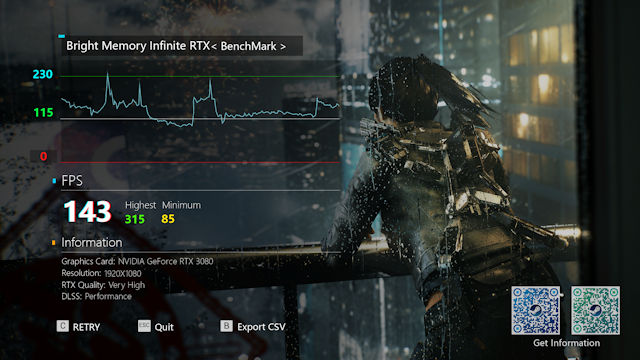

採用《Bright Memory: Infinite》內置 Benchmark 跑分測試,測試 1080P、2K、4K 等三種解析度,DLSS 開啟或關閉的分別,RTX Qualitu 為 Very High,DLSS 為 off / Performance。測試結果顯示,即使在三種不同高低的解析度情況下,在 RTX 畫面運算下開啟 DLSS: Performance 都能得到 130% ~177% 的 FPS 表現增長。



INNO3D GeForce RTX 3080 ICHILL X

▲ 1080P DLSS Performance + RTX ON



INNO3D GeForce RTX 3080 ICHILL X

▲ 2K DLSS Performance + RTX ON



INNO3D GeForce RTX 3080 ICHILL X

▲ 4K DLSS Performance + RTX ON

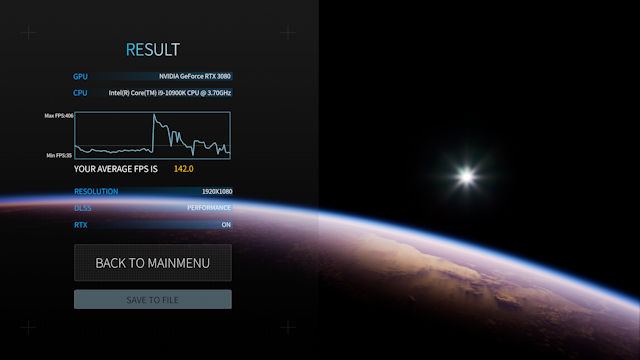

採用《Boundary 边境》內置 Benchmark 跑分測試,測試以 RTX ON、DLSS Performance 為設定,《Boundary 边境》加入許多 RTX 光線追蹤技術元素並擁有超高解析度模型,在三種解析度下平均 FPS 為 142、99 及 50.8。



INNO3D GeForce RTX 3080 ICHILL X

▲ 1080P DLSS ON + RTX ULTRA



INNO3D GeForce RTX 3080 ICHILL X

▲ 2K DLSS ON + RTX ULTRA



INNO3D GeForce RTX 3080 ICHILL X

▲ 4K  DLSS ON + RTX ULTRA

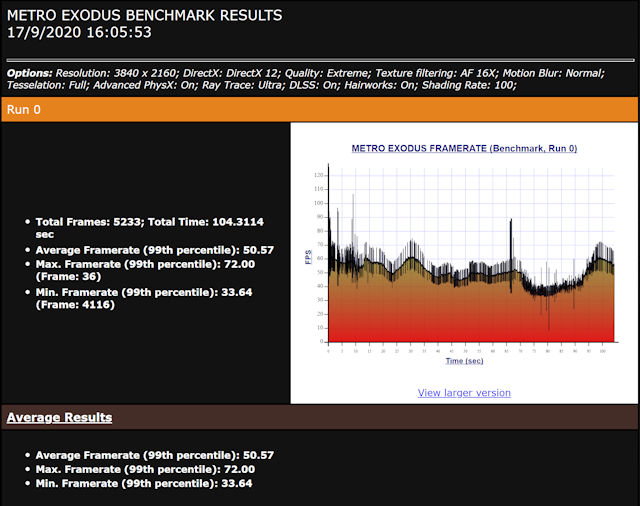

採用《Metro Exodus》內置 Benchmark 跑分測試,測試以 Quality: EXtreme、RTX ULTRA、DLSS ON 為設定,在三種解析度下平均 FPS 為 76.01、68.08 及 50.57。







INNO3D GeForce RTX 3080 ICHILL X4 繪圖卡

售價︰HK $待定

查詢︰Esonex Systems Ltd (2728-2486)





平平評語:



INNO3D 推出全新「GeForce RTX 3080 ICHILL X4」繪圖卡採用全新強勁的散熱器設計,搭載 3+1 把散熱風扇,以提供極緻的散熱性能,採用特製的透光板,展現出獨特華麗的 RGB 燈光效果,配家INNO3D 自家的「INNO3D TUNEIT」超頻軟件,更能進一步提升顯示效能,以及快捷地調整 RGB 燈效,如需購買外表靚仔、散熱性能又勁嘅 RTX 3080 顯示卡不妨考慮一下。



文: Richard Chow/評測中心
