2020-10-22
20 相供電、軸向式風扇
ASUS TUF RTX 3080 O10G GAMING
文: Angus Wong / 評測中心


今次為大家介紹 ASUS 推出的 TUF RTX 3080 O10G GAMING,與早前介紹過的 TUF 3090 採用相同設計的 2.7 Slot 巨型散熱器,搭載了 3 把經改良的軸向式風扇及中央反向旋轉設計,加強散熱器的風壓及風流量,配合 6 支貫穿全部散熱鰭片的導熱管及加入 Maxcontact 技術的底座,加上極致豪華的 20 相供電模組,讓繪圖卡能夠在高 Boost Clock 時脈水平下穩定運作。



ASUS TUF RTX 3080 O10G GAMING 繪圖卡



ASUS TUF RTX 3080 O10G GAMING

▲ ASUS TUF RTX 3080 O10G GAMING





事次送測的是 ASUS TUF RTX 3080 O10G GAMING 繪圖卡,搭載全新設計的巨型的三風扇散熱器,加入軸向式及中央反向旋轉風扇設計,配合 6 支導熱管及 Maxcontact 技術將導熱速度最大化,加上誇張的 20 相供電模組,長時間維持在 2GHz Boost Clock 沒問題,追求效能及穩定性的用家一定要揀「TUF」!!



ASUS TUF RTX 3080 O10G GAMING

▲ 濃厚的軍規工業風格





ASUS TUF RTX 3080 O10G GAMING 的尺寸為 29.9cm x 12.69cm x 5.17cm,沉實灰的主色調,配上噴砂、金屬拉絲及數碼迷彩圖案,營造出剛陽軍規工業風格,整體感覺非常硬派。卡頂設有 RGB 發光 TUF 圖案,能與 TUF Gaming 系列主機板及週邊完美配襯,打造「軍用」電競系統。







10 + 6 + 4 供電系統



ASUS TUF RTX 3080 O10G GAMING

▲ 自家非公板的 PCB 設計





拆下散熱器後,可以看到 ASUS TUF RTX 3080 O10G GAMING 採用了自家非公板的 PCB 設計,元件及線路與公板佈局有著相當大的差異,採用 12 Layers PCB 並加入 2oz 銅 PCB 設計,對訊號及電力傳輸的線路作出優化,滿足新一代 GDDR6X 記憶體超過 19.5Gbps 的頻寬需求。而且產品以全自動制程生產進行,以排除人手插件所需過程及失誤,確保繪圖卡品質的一致性,提升產品的耐用性。



ASUS TUF RTX 3080 O10G GAMINGASUS TUF RTX 3080 O10G GAMING

▲ 10 + 6 + 4 供電系統





供電設計方面,產品採用了與 TUF RTX 3090 型號同級的 20 相供電設計,新一代 Ampere 微架構將 GPU 供電部份分拆為兩組,10 相為 nvvdd 供電、6 相為 msvdd 供電,另外 4 相則為 GDDR6X 供電。每相搭載 Vishay Siliconix Sic654A VRPower Integrated Power Stage,單一相數提供最高 50A 電流處理能力,內建最新的 TrenchFET 技術,能顯著降低開關及傳導的損耗。配合訂制的鋁合金電感及 APAQ 台系鈺邦鋁聚合物固態電容,擁有大容值、低 ESR 的特性,負責在相與相交替之間的空窗期釋放輸出,以穩定電力輸出,以提升繪圖卡的超頻能力。



ASUS TUF RTX 3080 O10G GAMING

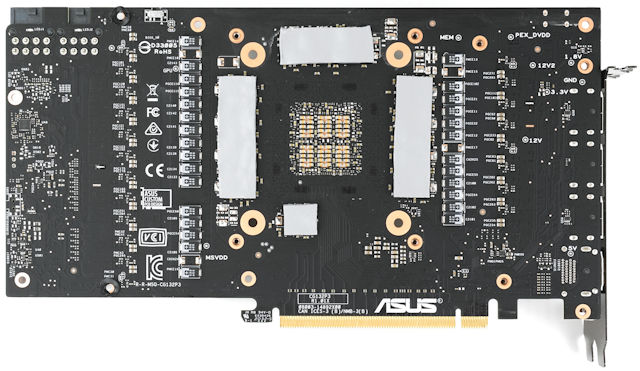

▲ 繪圖核心背面採用全 MLCC 電容設計





至於前一陣子大家都很關心的 MLCC vs POSCAP 電容風波,ASUS TUF RTX 3080 O10G GAMING 的核心背面就採用了 6 組 10 粒 MLCC 積層陶瓷電容的組合,由於在繪圖卡正面的 VRM 模組已經用上了大量的 POSCAP 鉭質電容作儲能輸出,在核心後方採用全部 MLCC 電容的設計能夠加強高頻去雜訊的作用,讓 GPU 在高 Boost Clock 的狀態下提供更穩定的表現。



ASUS TUF RTX 3090 O24G GAMING顯示卡

▲ 需外接 2 個 PCIe 8-pin 輔助電源





與 GeForce RTX 3080 FE 公版不同,ASUS TUF RTX 3080 O10G GAMING 並沒有採用 NVIDIA 12-Pin 供電,而是沿用傳統的 2 個 8 Pin 接口,最高 TDP 為 320W,ASUS 官方建議搭配 850W 電源供應器使用。





NVIDIA 「GA102-200」繪圖核心



NVIDIA「GeForce RTX 3080」採用的經刪減後的「GA102-200」繪圖核心,擁有 283 億個電晶體、Die Size 約為 628mm²,部份單元作出了屏蔽,刪減至只有 6 個 GPC 單、34 個 TPC 紋理處理群集及 68 個 SM 串流多處理器,具備 8,702 個 CUDA Cores、68 個 RT Cores 及 272 個 Tensor Cores。



ASUS TUF RTX 3080 O10G GAMING

▲ NVIDIA GA102-200-KD-A1 繪圖核心





核心時脈方面,ASUS TUF RTX 3080 O10G GAMING 繪圖卡為預設超頻版本,1,440MHz Base Clock、1,785MHz Boost Clock,而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈,最高 TDP 為 320W,需要 2 組 PCIe 8 Pin 外接電源,ASUS 官方建議搭配 850W 電源供應器使用。







10GB GDDR6X 記憶體



記憶體方面,「GeForce RTX 3080」採用全新的 GDDR6X 記憶體顆粒及記憶體控制器,由舊有 GDDR6 的 2-Level NRZ 技術升級到全新 GDDR6X 的 4-Level PAM4 四級脈衝訊號技術,在同樣時脈速度下頻寬能提升到 1 倍上,而記憶體傳輸速度由上代 14Gbps 提升至 19Gbps ,支援 320-bit 記憶體介面,記憶體頻寬由 448GB/s 提升至 760.3 GB/s,以滿足更高解析度、更複雜的着色器渲染運算畫面。





ASUS TUF RTX 3080 O10G GAMING

▲ Micron D8BGW GDDR6X 顆粒



ASUS TUF RTX 3080 O10G GAMING 採用了 10 顆 Micron D8BGW GDDR6X 顆粒,正式型號為 MT61K256M32JE-19,採用全新 16nm 制程、單顆容量為 8Gbit,合共 10GB 繪圖記憶體容量。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝, VDD/VDDQ 為 1.35V 。







2.7 Slot 三風扇散熱器



ASUS TUF RTX 3080 O10G GAMING

▲ 2.7-Slot 三風扇散熱器設計





ASUS TUF RTX 3080 O10G GAMING 繪圖卡採用了與 RTX 3090 版本同級的 2.7-Slot 巨型散熱器,接觸銅底採用了 MaxContact 鏡面加工技術處理,透過精密的平滑化加工減少細微坑洞,將散熱器及繪圖核心之間的接觸面積最大化,配合 6 支 10mm 全銅導熱管,將 GPU 的廢熱迅速傳導至每一片散熱鰭片。



ASUS TUF RTX 3090 O24G GAMING顯示卡ASUS TUF RTX 3090 O24G GAMING顯示卡

▲ MaxContact 鏡面導熱技術 (左) /

9cm 軸向式風扇 (右)



備有 3 組 9cm 軸向式散熱風扇,加入環形密封環增強結構完整性,集中引導氣流,加上中央的風扇與相鄰風扇的轉向相反,不但能減少亂流引起的風噪聲,還能夠大幅加強風扇的風流量及風壓。而且為加強風扇的耐久度,風扇採用了雙滾珠軸承設計,比一般油封或其他軸承類型擁有更長的使用壽命。



ASUS TUF RTX 3080 O10G GAMING

▲ 設有專屬 VRAM 散熱器





ASUS TUF RTX 3080 O10G GAMING 還是少有設有 VRAM 專屬散熱器設計的繪圖卡產品,對比傳統的繪圖核心及記憶體共用散熱器設計,獨立的 VRAM 散熱器能夠防止記憶體被 GPU 的熱力影響,確保 GDDR6X 顆粒在理想的溫度下運作,以免因過熱而降頻、「花屏」甚至當機。





ASUS TUF RTX 3080 O10G GAMING

▲ 繪圖卡尾部設有透風柵洞設計





而為了加強產品剛性及散熱效果,ASUS TUF RTX 3080 O10G GAMING 亦有加入金屬背板,而由於今代的電路佈局相當緊湊,PCB 的長度比散熱器短了不少,ASUS 為了善用這個突出的空間,在金屬背板的尾部開了一個柵洞,讓風流從延長的散熱鰭片上穿過並離開卡身,並讓廢熱流向機箱尾部的風扇,以減少積熱的問題。







Dual BIOS 設計



ASUS TUF RTX 3080 O10G GAMING

▲ 具備 Dual BIOS Switch





ASUS TUF RTX 3080 O10G GAMING 繪圖卡還加入了 Dual BIOS 設計,預設為 Performance Mode,另一邊則為 Quiet Mode,在使用 Quiet BIOS 後 GPU Boost Clock 會稍為下降,而且風扇的轉動原則會更被動,當執行較低運算負載應用時,只要 GPU 溫度不超過 56°C,散熱器風扇將會完全停止運作,為玩家帶來更寧靜的遊戲體驗。







支援 DisplayPort 1.4a、HDMI 2.1



ASUS TUF RTX 3080 O10G GAMING

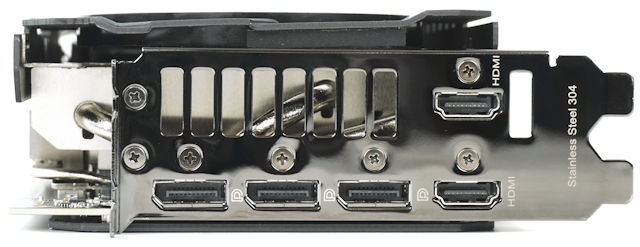

顯示輸出方面,ASUS TUF RTX 3080 O10G GAMING 繪圖卡提供了 3 組 Display Port 1.4a 及 2 組 Hdmi 2.1 接口,兩種影像輸出介面皆可提供最高 8K @ 60Hz 12bit HDR 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能、全新 AV1 解碼器,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組接口提供 1 個 8K @120Hz 輸出。順帶一提,繪圖卡的背板採用了餐飲級不鏽鋼 304 金屬打造,在香港般潮濕的環境中能夠防止檔板生鏽。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz







加入發光 TUF LOGO



ASUS TUF RTX 3090 O24G GAMING顯示卡



燈效方面,ASUS TUF RTX 3080 O10G GAMING 繪圖卡對比 ROG STRIX 系列型號就低調很多,僅在頂端接近電源接口的位置加入 RGB 發光 TUF 標誌,但仍然支援透過 ASUS Armoury Crate 軟件進行燈效同步設置,讓玩家打造無違和感的 RGB 燈效。







附連 GPU Tweak II 套件



ASUS TUF RTX 3080 O10G GAMING

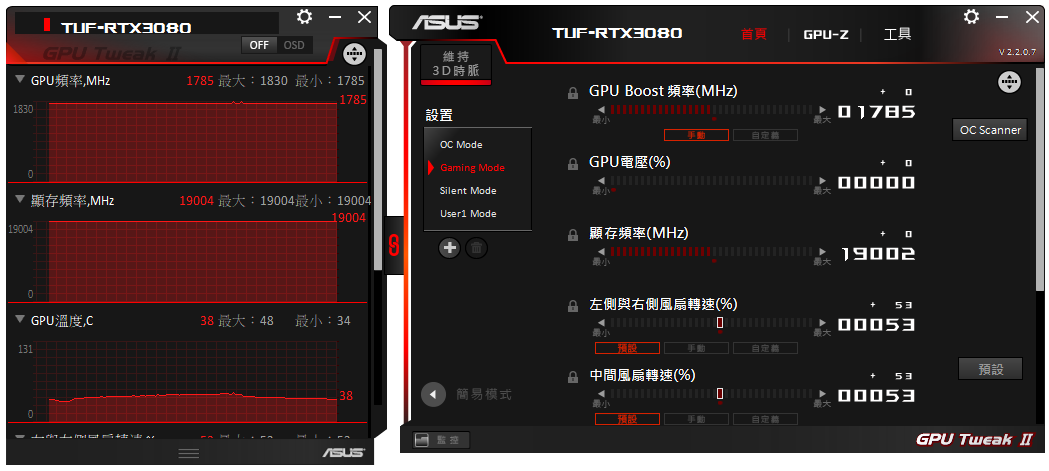

▲ ASUS GPU Tweak II 套件介面





ASUS TUF RTX 3080 O10G GAMING 亦支援「GPU Tweak II」超頻工具,用家可以自行調校繪圖卡時脈、風扇轉速、核心電壓及最大 TDP 等設置,預設擁有 OC、Gaming 及 Silent 三個模式,切合不同玩家的需要,並提供快速方便的「一鍵超頻」功能,供用家進一步榨乾繪圖卡的極限性能。







效能測試:



測試平台:

Intel Core i9-10900K 處理器

ASUS ROG MAXIMUS XII FORMULA 主機板

DDR4-3600 CL18 32GB x 4 記憶體

ASUS TUF RTX 3080 O10G GAMING 繪圖卡

Windows 10 2004 (Build 10.0.19041) OS

NVIDIA 456.38 (Build Branch r456_26) Display Driver



ASUS TUF RTX 3080 O10G GAMINGASUS TUF RTX 3080 O10G GAMING



ASUS TUF RTX 3080 O10G GAMING Base Clock 為 1,440MHz、Boost Clock 為 1,785MHz ,比官方公版規格提升了 75MHz,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 1,995MHz。







散熱測試



ASUS TUF RTX 3080 O10G GAMING



散熱方面,測試在室溫約為 25°C 下進行,繪圖卡閒置 30分鐘後,GPU 溫度維持在 32°C,風扇維持在 Zero dB 模式下並未轉動。採用 Furmark 進行 3D運算負載測試,測試設定為 1920x1080 解析度及 0x MSAA 抗鋸齒,經過 30分鐘 GPU 完全負載後風扇逐漸提升至 78% 轉速、約 2,080 RPM,在低聲噪水平下最高溫度不超過 65°C,散熱效能令人非常滿意,玩家亦可以透過 GPU Tweak II 套件解開功率限制及嘗試超頻,將 GPU 時脈推至更高水平。







《湯姆克蘭西之虹彩六號:圍攻行動》遊戲測試:



ASUS TUF RTX 3080 O10G GAMING

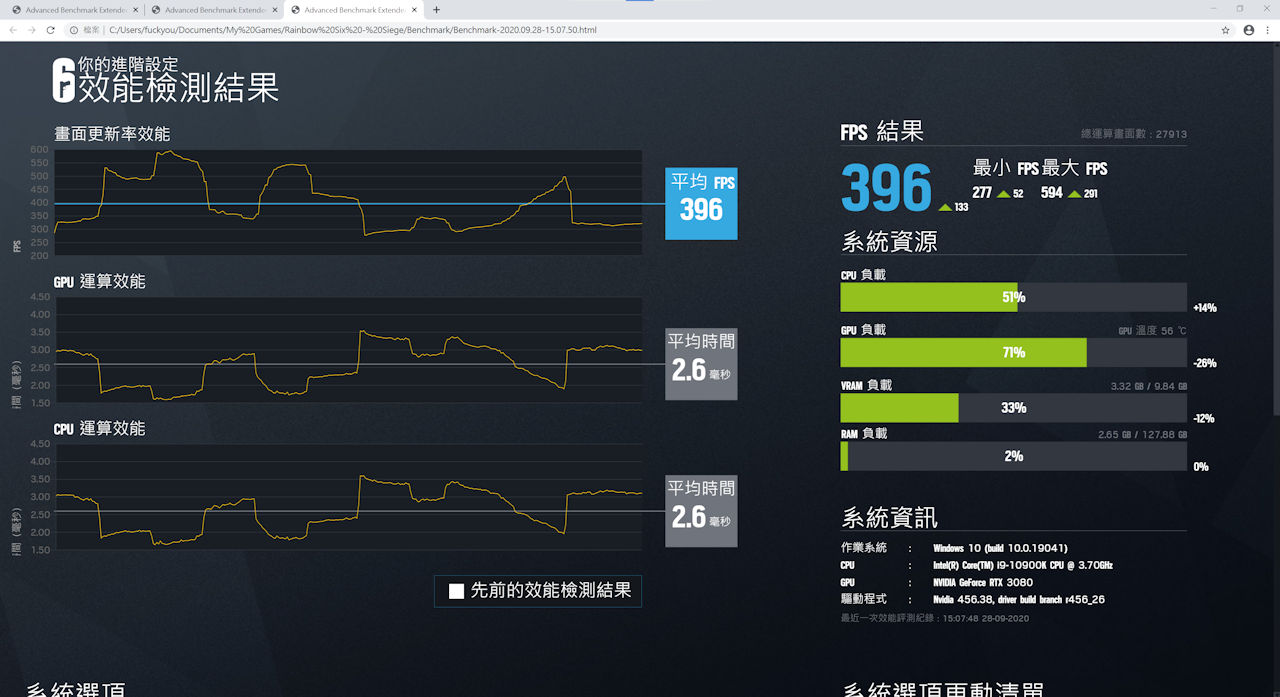

首先採用《湯姆克蘭西之虹彩六號:圍攻行動》進行遊戲性能測試,遊戲採用 DirectX 11 API 運行,將預設畫質設定至「非常高」,分別在 1080p、2K、4K 解析度下執行內建的效能基準測試工具,得出平均 FPS 分別為 396、387 及 263,能夠滿足職業電競選手對超高 FPS 的要求。







《Bright Memory: Infinite - 光明記憶:無限》- DLSS 級別對比測試:



ASUS TUF RTX 3080 O10G GAMING



另外採用《Bright Memory: Infinite - 光明記憶:無限》作 RTX 及 DLSS 效能測試,這款遊戲應該是暫時採用最多 RTX 元素的遊戲之一,不但包括全域照明、反射、陰影及環境光遮蔽,還加入了焦散效果 (caustics),即是光線經過光滑金屬或透明物體表面反射或折射後,產生匯聚和發散,形成新的光源並照亮周邊的其他物體;以及加入了多層透明效果,亦是暫時對繪圖卡的運算性能需求最高的遊戲之一。支援全新 DLSS 等級設定,提供「Quality」、「Balanced」、「Performance」及「Ultra Performance」四個級別選擇。



ASUS TUF RTX 3080 O10G GAMING



為了測試最新的 DLSS 技術對遊戲效能的影響,筆者將 Benchmark 將 DLSS 分別設定在 Performance Mode 及 Quality Mode下配合 1080p、2K 及 4K 解析度下執行。結果顯示,在三個解析度設定下,可以看到 Performance Mode 比 Quality Mode 的平均 FPS提升最多達 50%,為玩家帶來更為流暢的 RTX 遊戲體驗。

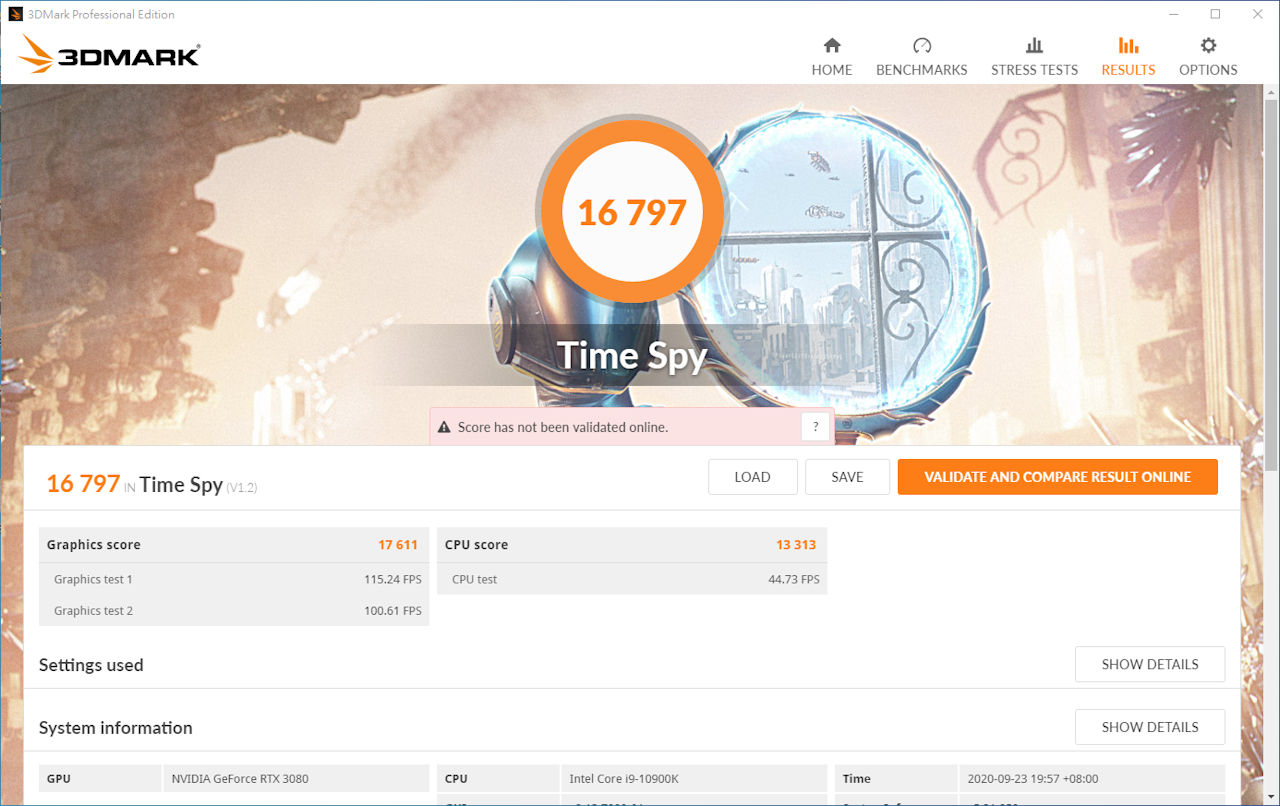

3DMark 測試:





ASUS TUF RTX 3080 O10G GAMING



ASUS TUF RTX 3080 O10G GAMING



ASUS TUF RTX 3080 O10G GAMING





ASUS TUF RTX 3080 O10G GAMING



ASUS TUF RTX 3080 O10G GAMING





3DMark DXR 測試:



ASUS TUF RTX 3080 O10G GAMING



3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具,支援 Microsoft DirectX Raytracing 技術,讓玩家測試不同顯卡對於光線追蹤的效能。







ASUS TUF RTX 3080 O10G GAMING 繪圖卡

建議零售價︰HK$5499

查詢︰ASUS Hong Kong (2728-2486)





小編評語:



ASUS 全新推出的 TUF RTX 3080 O10G GAMING 雖然不是最高階的型號,但今代 TUF 系列絕對有給人眼前一亮的感覺,採用了比得上 ROG 系統的巨型的三風扇散熱器,同樣搭載了軸向式風扇及中央風扇反向旋轉設計,而且還有 MaxContact 技術及鋁金屬背板,帶來相當強大的散熱效能,不追求極致 RGB燈效的玩家買 TUF 絕對是更「抵玩」的選擇。

文: Angus Wong/評測中心
