平靚正嘅 RTX 3070
GALAX GeForce RTX 3070 SG (1-Click OC)
文: Richard Chow / 評測中心


GALAX 全新推出「GeForce RTX 3070 SG (1-Click OC)」繪圖卡,採用三把全新透明 WINGS 折面扇葉風扇、3 Slot 巨型大面積散熱器,提供不俗的散熱性能,亦能保持低嘈音表現,額外附送 1 -Click Booster 背扣外置風扇,令散熱效果更上一層樓,三風扇更具備華麗的 RGB 燈效,用來當直立繪圖卡就最好不過。



GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡



GALAX GeForce RTX 3070 SG

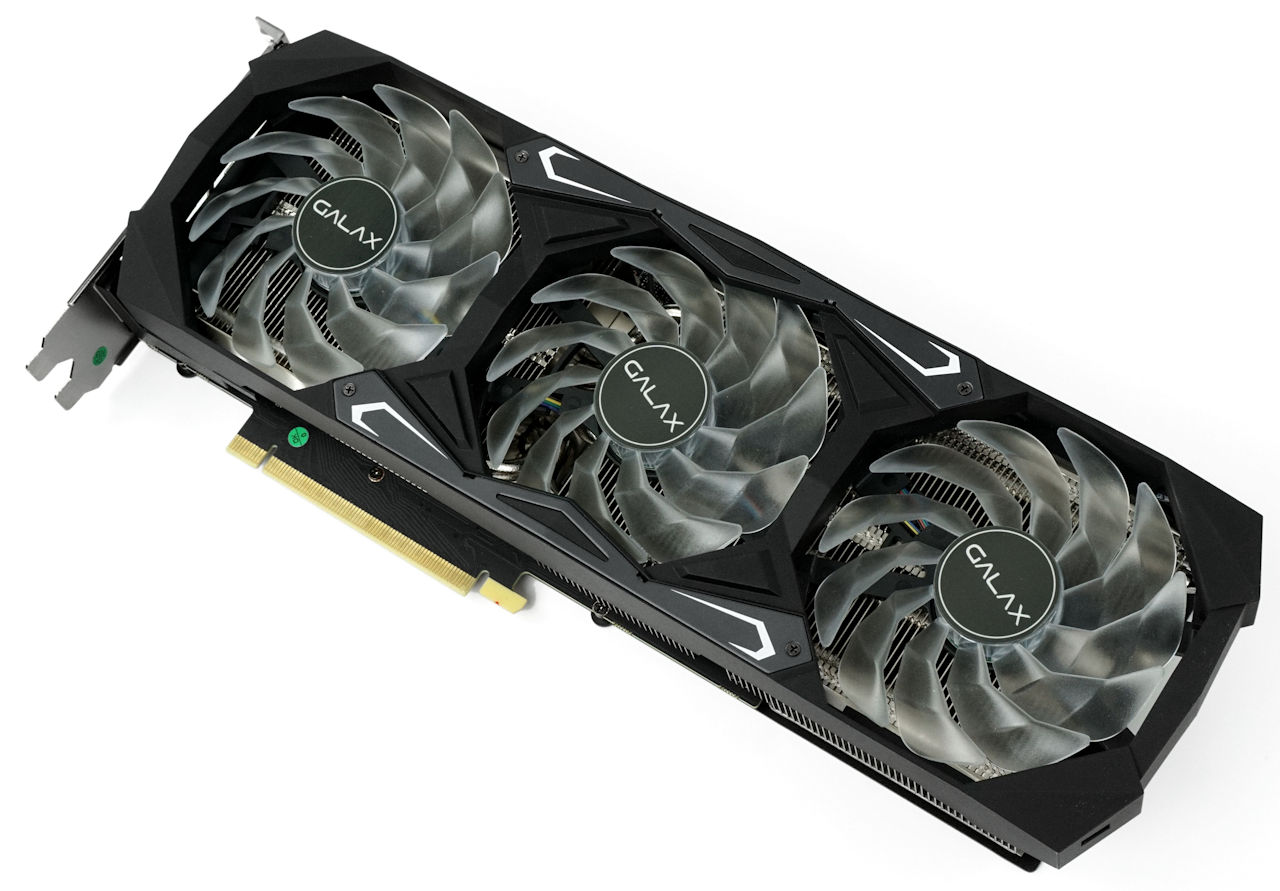

▲ GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡





GALAX 全新推出「GeForce RTX 3070 SG (1-Click OC)」繪圖卡,以高性比價、不俗的外觀設計為賣點,具備三把 9.2cm 透明 WINGS 折面扇葉風扇、3 Slot 巨型大面積散熱器,參照 FE 版本設計同樣具備後方排熱孔,並增設了 1-Clip Booster 散熱風扇強化穿透效果,風扇具備 RGB 燈效並附連 ARGB VGA 支架,預算緊縮的用家不妨考慮一下。



GALAX GeForce RTX 3070 SG



GALAX「GeForce RTX 3780 SG (1-Click OC)」繪圖卡尺寸為 329mm x 130mm x 61mm,採用黑色外殼散熱器搭上 3 把透明導光 RGB 風扇,頂端設有「What's Your Game ?」字樣的 RGB 燈板,加入幾何切割表面令外觀設計更具科技感。







10 + 2 相供電設計



GALAX GeForce RTX 3070 SG

▲ NVIDIA PG-142 SKU 10 PCB 設計





拆下巨型散熱器後,可以看到 GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡採用了 NVIDIA PG-142 SKU 10 公板的 PCB 設計,元件及線路分佈與不少同樣為公板的相當接近,12 Layers PCB 並線路對訊號及電力傳輸作出優化。



GALAX GeForce RTX 3070 SG

▲ 採用 9 + 2 相供電設計





供電設計方面,具備 11 相 Dr.MOS 供電模組設計,GA104 並沒有再分為 nvvdd 供電 + msvdd 供電,其中 GPU 採用 9 相供電、GDDR6 記憶體採用 2 相供電,,採用 Alpha & OMEGA BLNO (AOZ5311NQI) Synchronous Buck Regulator,在單一封裝內加入上下橋 MOSFET 及集成驅動器,單相能提供 50A 持續電流輸出,,配搭全封閉合金電感及 5K 小時固態電容,為繪圖卡提供穩定的供電能力。



GALAX GeForce RTX 3070 SG

▲ 需外接 1 個 PCIe 8-pin 輔助電源





與 GeForce RTX 3070 FE 公板不同,GALAX GeForce RTX 3070 SG (1-Click OC) 並沒有採用 NVIDIA 12-Pin 供電,而是沿用傳統的 1 個 8 Pin 接口,最高 TDP 為 220W ,實際功耗輸出較其他「RTX 3070」約低 20 ~ 30W。







NVIDIA 「GA104-300」繪圖核心



NVIDIA「GeForce RTX 3070」採用經刪減後「GA104-300」繪圖核心,全新 Ampere 架構,採用 8nm NVIDIA Custom 制程、SAMSUNG 代工,擁有 174 億個電晶體、Die Size 約為 392mm²,部份單元作出了屏蔽,刪減至只有 6 個 GPC 單元、23 個 TPC 紋理處理群集及 46 個 SM 串流多處理器,具備 5,888 個 CUDA Cores、46 個 2nd Gen RT Cores 及 184 個 3rd Gen Tensor Cores。



GALAX GeForce RTX 3070 SG

▲ NVIDIA GA104-300-A1 繪圖核心





核心時脈方面,GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡為 1,500MHz Base Clock、1,725MHz Boost Clock,而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈,最高 TDP 為 220W,需要 1 組 PCIe 8 Pin 外接電源,GAXLAX 官方建議搭配至少 650W 電源供應器使用。







SAMSUNG 14Gbps 8GB GDDR6 顆粒



GALAX GeForce RTX 3070 SG

▲ 8GB 14Gbps GDDR6 記憶體





記憶體方面,NVIDIA「GeForce RTX 3070」沒有採用最新 GDDR6X 記憶體,除了是成本考量及GDDR6X 產能有限外,另一個因素是 GDDR6X 功耗及熱量實在太高了,繼續沿用 20nm 制程的 SAMSUNG HC14 GDDR6 記憶體顆粒,正式型號為 K4Z80325BC-HC14、單顆容量為 8Gbit、正面 PCB 提供 8 顆,合共 8GB 繪圖記憶體容量,記憶體時脈為 1,750MHz,而記憶體傳輸速度為 14Gbps,在 256-bit 記憶體介面下記憶體頻寬為 448GB/s,對於高解析度、需要啟動大量反鋸齒及特效時會有性能提升。







三風扇 3 Slot 巨型散熱器



GALAX GeForce RTX 3070 SG

▲ 3 Slot 巨型散熱器



GALAX GeForce RTX 3070 SGGALAX GeForce RTX 3070 SG

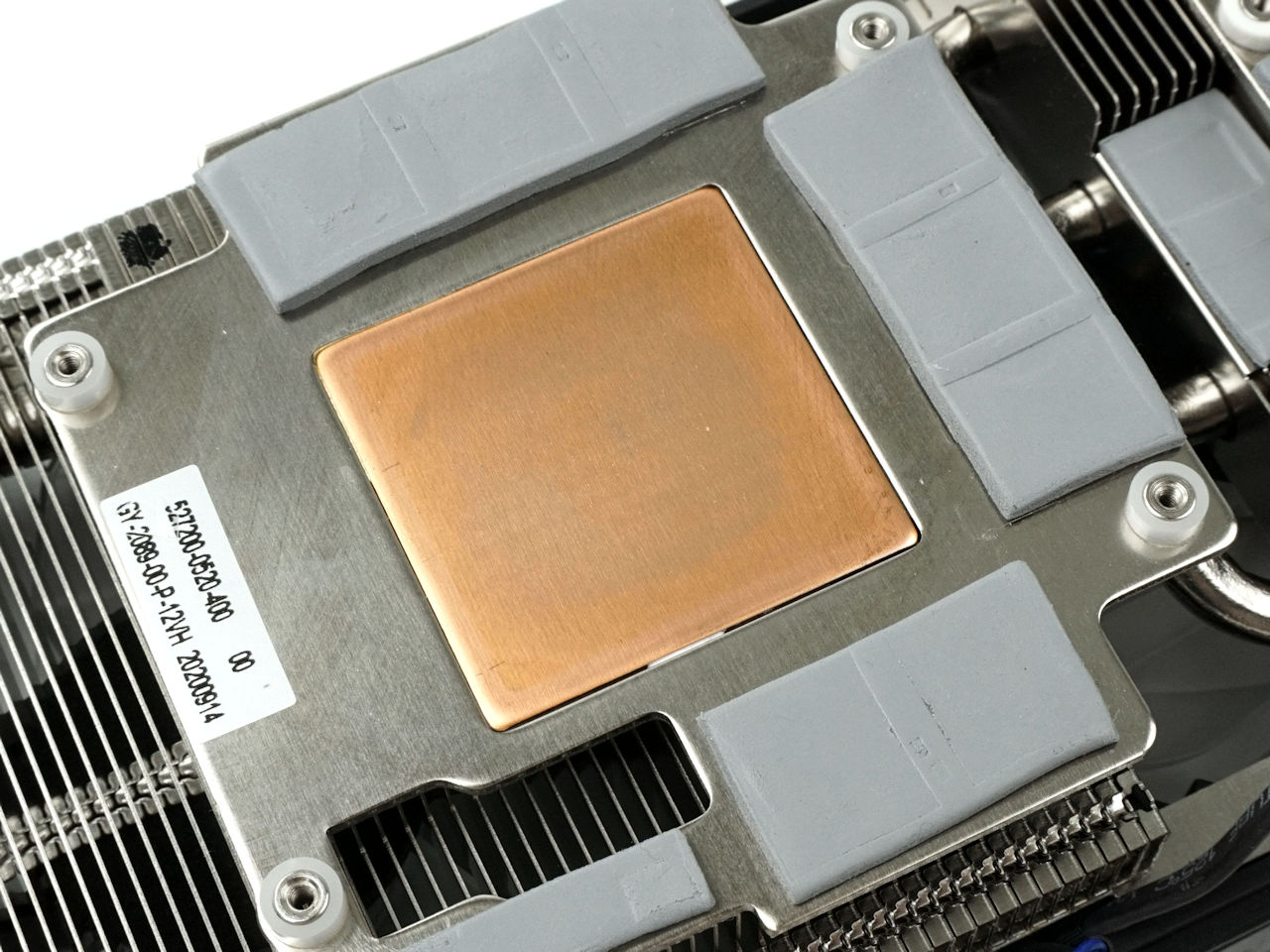

GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡採用了巨型的三風扇散熱器,以大面積銅底直接接觸繪圖卡核心表面,並加入金屬框架覆蓋記憶體及供電元件。以 5 支 8mm 導熱管貫穿高密度鰭片組,加強廢熱傳導至整個散熱器的效率,再透過三把風扇排出,在長時間運作下仍能保持穩定流暢。



GALAX GeForce RTX 3070 SG

▲ 採用三把透明 WINGS 折面扇葉風扇





散熱器特別採用三把自家開發的 92mm 散熱扇,最高轉速為 3000rpm,每把風扇設有 11片葉片,採用「WINGS」風扇葉片設計,能夠以最低的聲噪水平下提供更高的風流量及風壓水平。並且通過 IP5X 等級防塵測試,有效將風扇葉片表面的灰塵堆積減少 10%。



GALAX GeForce RTX 3070 SG

▲ 卡背加入了鋁合金屬背板





GALAX GeForce RTX 3070 SG (1-Click OC)  加入了 PCB 金屬強化背板設計,除了能加強 PCB 剛性避免電路板彎曲受損外,同時能輔助運算元件散熱,降低運作溫度並提昇產品穩定性,背板未端採用開孔設計讓第三顆風扇排出的熱風,排向 CPU 區域再由頂端及未端的機箱風扇帶走,此設計令熱力不會過份積聚在 GPU 區域,令散熱更上一層樓。







1-Clip Booster 8cm 卡背風扇



GALAX GeForce RTX 3070 SG

▲ 1-Clip Booster 散熱技術





GALAX「GeForce RTX 3070 SG 」有一個非常有趣的設計,為了強化卡背排熱管道的效率,特別加入了 1-Clip Booster 外置風扇設計,8cm 反葉風扇協助將熱力抽出,排向 CPU 區域再由頂端及未端的機箱風扇帶走,用家可以因應主機板設計考慮是否使用。



GALAX GeForce RTX 3070 SG

▲ 隨盒附送 GALAX 信仰 RGB 支架







支援 DisplayPort 1.4a、HDMI 2.1



GALAX GeForce RTX 3070 SG



顯示輸出方面,GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡提供了 3 組 Display Port 1.4a 及 1 組 Hdmi 2.1 接口,兩種影像輸出介面皆可提供最高 8K @ 60Hz 12bit HDR 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能、全新 AV1 解碼器,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組接口提供 1 個 8K @120Hz 輸出。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz







RGB 燈效



GALAX GeForce RTX 3070 SGGALAX GeForce RTX 3070 SG

GALAX GeForce RTX 3070 SG



燈效方面,GALAX「GeForce RTX 3070 SG 」設有 3 把 RGB 風扇及卡頂的發光「What's Your Game ?」燈板,支援獨立燈效控制和亮度調節,用家可以透過附連的 Xtreme Tuner 公用程作出燈效設置,帶來出色的 RGB 幻彩燈效,信仰十足。







效能測試:



測試平台:

Intel Core i9-10900K 處理器

ASUS ROG MAXIMUS XII FORMULA 主機板

DDR4-3600 CL18 32GB x 4 記憶體

GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡

Windows 10 2004 (Build 10.0.19041) OS

NVIDIA 457.09 (Build Branch r456_87) Display Drive





GALAX GeForce RTX 3070 SGGALAX GeForce RTX 3070 SG

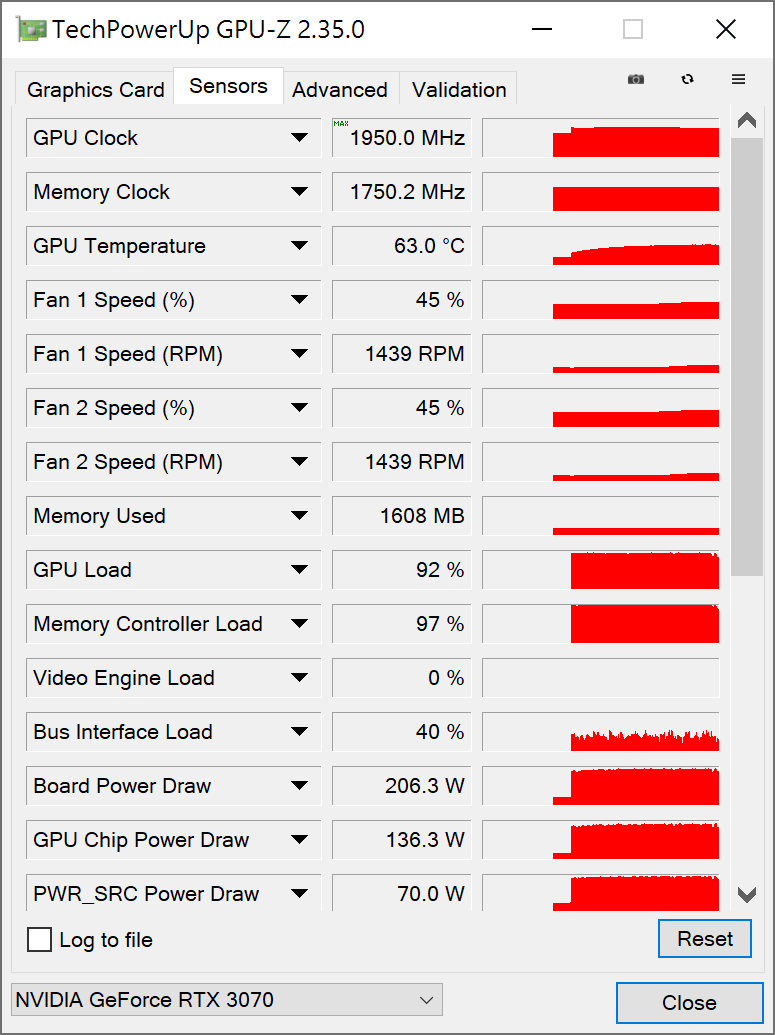

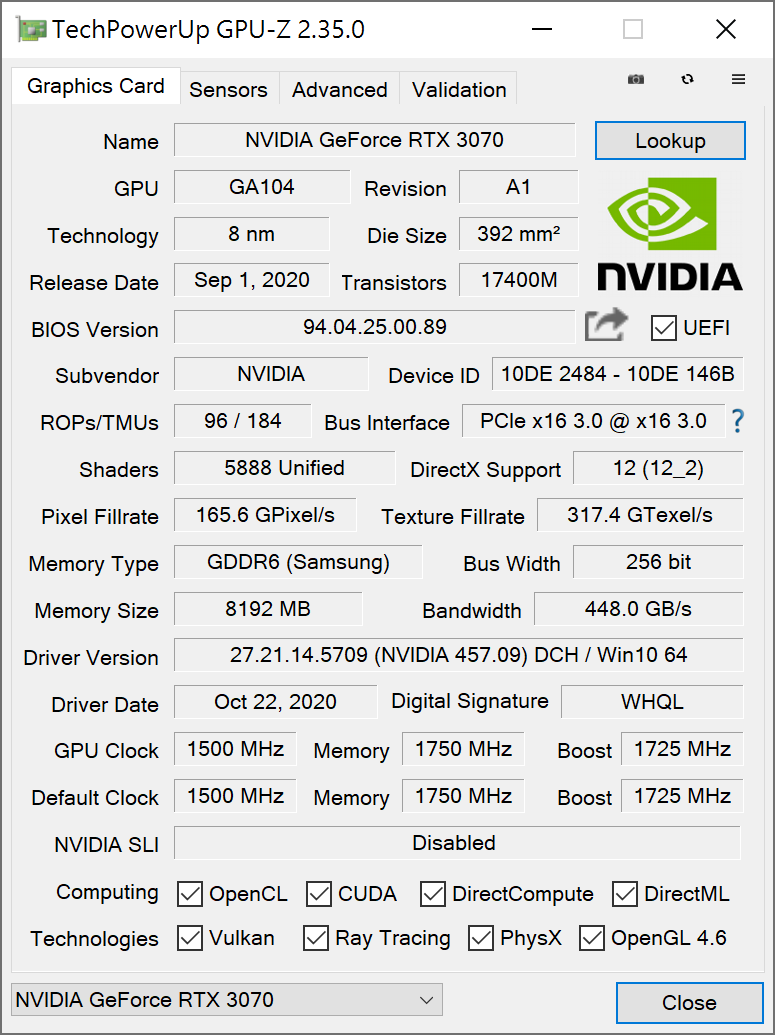

GALAX GeForce RTX 3070 SG (1-Click OC) 核心時脈為 1,500MHz Base Clock、1,725MHz Boost Clock,Boost Clock 相比官方公版規格相同,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 1,950MHz。



GALAX GeForce RTX 3070 SGGALAX GeForce RTX 3070 SG

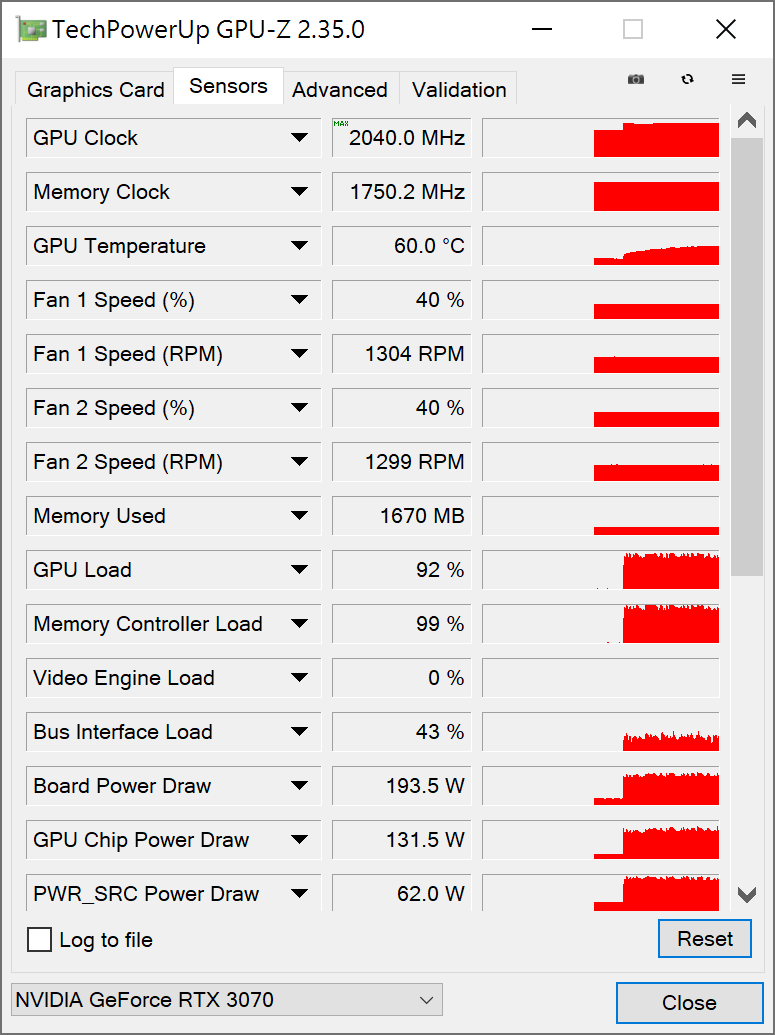

透過 Xtreme Tuner Plus 超頻工具的 OC SCANNER 自動超頻功能,GALAX GeForce RTX 3070 SG (1-Click OC) Boost Clock 由 1710MHz 上升到 1891MH,在 GPU Boost 4.0 自動超頻下,GPU Clock 最高能達到 2040MHz。







Xtreme Tuner Plus 超頻工具



GALAX GeForce RTX 3070 SG



GALAX 推出自家「Xtreme Tuner Plus」超頻工具,提供繪圖卡狀態實時監察功能,包括核心時脈、記憶體時脈、核心溫度、風扇轉速及 GPU 使用率等實時資訊,亦能讓用家可以自行調校繪圖卡時脈、記憶體時脈、繪圖卡電壓及風扇轉速等設置,實用性十足。「Xtreme Tuner Plus」亦提供「1-Click OC」官方一鍵超頻及「OC SCANNER」自動超頻功能,採用官方提供的超頻 Profile 即可一鍵進行超頻,或者透過估評繪圖卡的核心時脈超頻數值,以獲得繪圖卡效能提升。



GALAX GeForce RTX 3070 SG



由於「1-Click OC」一鍵超頻的 Profile 超頻範圍較於保守,只有提升了 15MHz,因此筆者嘗試使用「OC SCANNER」自動超頻功能以獲得更強的超頻升幅,經評估測試後,筆者成功把 GALAX GeForce RTX 3070 SG (1-Click OC) 由 Boost Clock 1725 MHz 提升到1818 MHz,核心時脈上升了 93MHz,十分進取。





GALAX GeForce RTX 3070 SG







「Xtreme Tuner Plus」超頻工具亦設有 RGB 燈效控制功能,具備四種燈效轉換模式,提供調整燈效顏色設定,亦設有 MB Sync 模式,可讓用家轉用主機板自家的燈效控制軟件來同步控制燈效,並支援華碩 AURA SYNC、技嘉 RGB Fusion、微星 Mystic Light Sync 及華擎 Polychrome 等多個主機板燈效軟件,非常貼心的功能。



GALAX GeForce RTX 3070 SG



「Xtreme Tuner Plus」亦支援 Android 及 IOS 等手機裝平台,如用家有興趣的話,可以透過手機進行調整繪圖卡設定。







散熱測試:



GALAX GeForce RTX 3080 SG



散熱方面,測試在室溫約為 25°C 下進行,繪圖卡閒置 30分鐘後,GPU 溫度維持在 36°C,透過 Silent Extreme Technology 模式零轉速狀態下。採用 Furmark 進行 3D運算負載測試,經過 30分鐘 GPU 完全負載後風扇自動調整至 52% 轉速、約 1,628 RPM,在中低聲噪水平下維持最高溫度不超過 65°C,且 GPU 時脈能保持在 1,590MHz 的水平,散熱效能令人非常滿意。

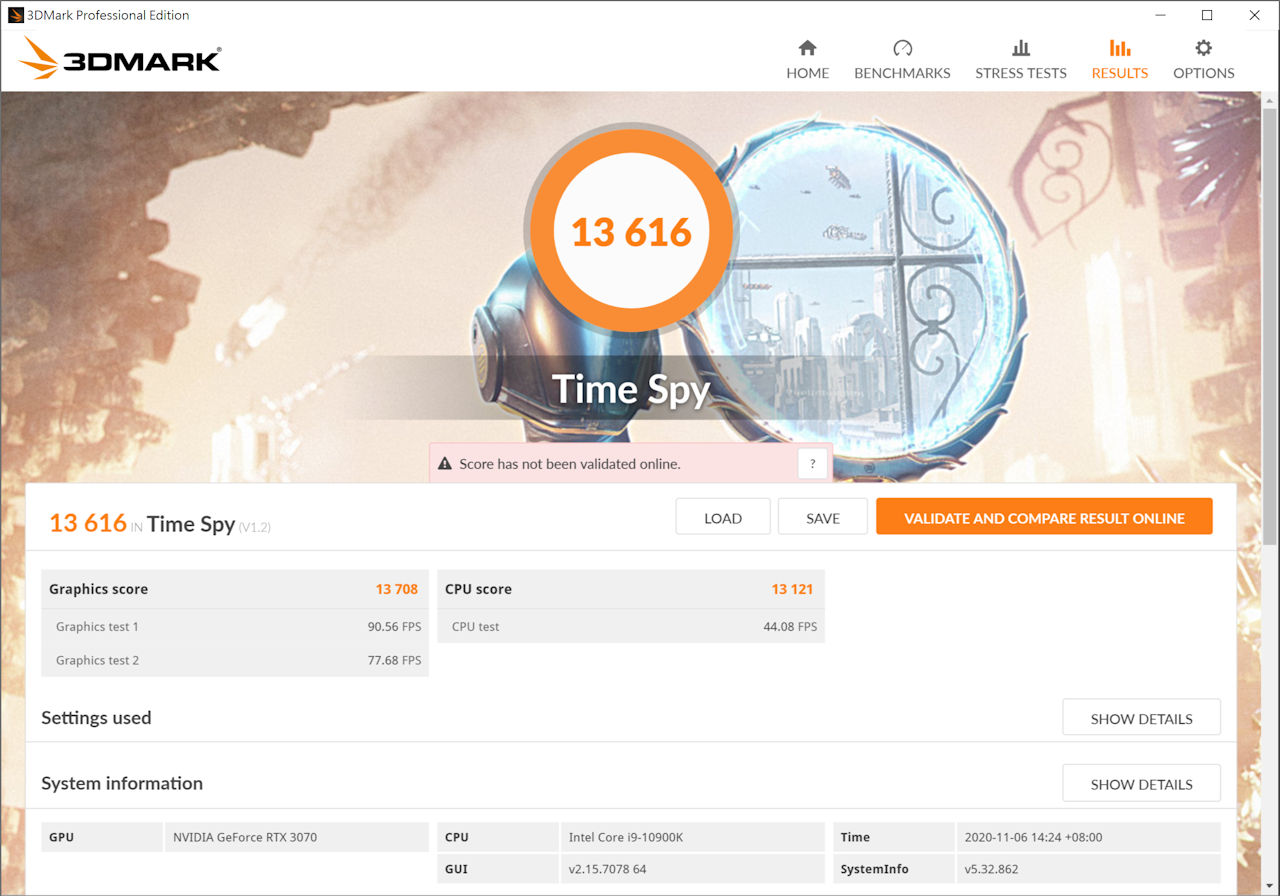

3DMark 測試:



GALAX GeForce RTX 3070 SG



GALAX GeForce RTX 3070 SG



GALAX GeForce RTX 3070 SG



GALAX GeForce RTX 3070 SG



GALAX GeForce RTX 3070 SG



GALAX GeForce RTX 3070 SG





GALAX GeForce RTX 3070 SG



3DMark NVIDIA DLSS feature test 測試新增了全新 DLSS 2.0 版本的選項,加入最大 8K 解析度,並新增了三個 DLSS 模式,包含 Quality, Performance and Ultra Performance 等。筆者以 4K 解析度、DLSS 2.0 及 Performance 進行跑分測試,在 DLSS Off 情況下,平均 FPS 數值只有 2.65,在 DLSS On 情況下,平均 FPS 數值提升到 49.60,效能提升非常強大。





GALAX GeForce RTX 3070 SG



3DMark 推出全新 DirectX Raytracing feature test,採用 Microsoft DXR API 的光線追蹤測試,不再限制於 NVIDIA RTX 繪圖卡才能進行純淨的光線追蹤效能測試,AMD 繪圖卡亦加入支援光追蹤測試,即代表未來可以與 NVIDIA 和 AMD 繪圖卡進行測試比較。測試顯示,平均 FPS 數值為 32.62。







《Bright Memory: Infinite - 光明記憶:無限》- DLSS 級別對比測試:

INNO3D RTX 3070 ICHILL X4



另外採用《Bright Memory: Infinite - 光明記憶:無限》作 RTX 及 DLSS 效能測試,這款遊戲應該是暫時採用最多 RTX 元素的遊戲之一,不但包括全域照明、反射、陰影及環境光遮蔽,還加入了焦散效果 (caustics),即是光線經過光滑金屬或透明物體表面反射或折射後,產生匯聚和發散,形成新的光源並照亮周邊的其他物體;以及加入了多層透明效果,亦是暫時對繪圖卡的運算性能需求最高的遊戲之一。支援全新 DLSS 等級設定,提供「Quality」、「Balanced」、「Performance」及「Ultra Performance」四個級別選擇。



GALAX GeForce RTX 3080 SG



為了測試最新的 DLSS 2.1 技術對遊戲效能的影響,筆者將 Benchmark 將 DLSS 分別設定在 Off Mode、Performance Mode (1/2 渲染解析度) 及 Ultra Performnace Mode (1/3 渲染解析度) 下配合 1080p、2K 及 4K 解析度下執行。結果顯示,在三個解析度設定與 DLSS Off Mode 比較下,Performance Mode 平均 FPS 提升高達 145% ~ 270%,而 Ultra Performnace Mode 平均 FPS 提升高達 289% ~ 610%,為玩家帶來更為流暢的 RTX 遊戲體驗。







《湯姆克蘭西之虹彩六號:圍攻行動》遊戲測試:



GALAX GeForce RTX 3080 SG



採用《Tom Clancy's Rainbow Six Siege》內置 Benchmark 跑分測試、測試以「1080P、2K、4K」三種解析度、「DirectX 11 API」、「超高」為畫面設定,在三種不同高低的解析度下,測試結果平均 FPS 為 395、331 及 186,RTX 3070 繪圖卡在一般主流級的 FPS 遊戲能發揮出不俗的流暢表現,更在 1080P 解析度中,平均 FPS 更獲接近 400;在 2K 及 4K 解析度中,能明顯看出「RTX 3070」與「RTX 3080」/「 RTX 3090」 擁有明顯的差距,但對於追求高 FPS 的玩家仍然是不錯的選擇。







《看門狗:自由軍團 Watch Dogs Legion》遊戲測試:



GALAX GeForce RTX 3080 SG



Ubisoft 全新推出第三部續作 Watch Dogs 單機大作  — 看門狗:自由軍團 Watch Dogs: Legion,支援全新 NVIDIA RTX 光線追蹤及 DLSS 2.1 技術,能提升遊戲畫面的真實性及遊戲性能,RTX 光線追蹤反射效果提供「適量」、「高」、「最高」等三個畫質設定;DLSS 提供「效能模式」、「平衡模式」、「品質模式」、「超高模式」等四個畫質設定。筆者將使用 Watch Dogs: Legion 內置的 benchmark 跑分測試來測試繪圖卡的遊戲性能。





GALAX GeForce RTX 3080 SG



NVIDIA 發佈 Watch Dogs: Legion 的建議遊戲配置,「RTX 3070」建議畫質設定為「1440P」、「Very High Setting」、「Ray Tracing High」、「DLSS Quality」。筆者發現「Ultra」畫質設定會採用高清材質包的關係,對於繪圖卡 VRAM 容量要求更高,若在同等的畫質設定下調整為「Ultra」畫質或者「4K、Ultra」畫質,便有機會超出 8GB VRAM 容量,可能會發生突發性的遊戲性能下降,用家需留意畫質上的調整。



GALAX GeForce RTX 3080 SG

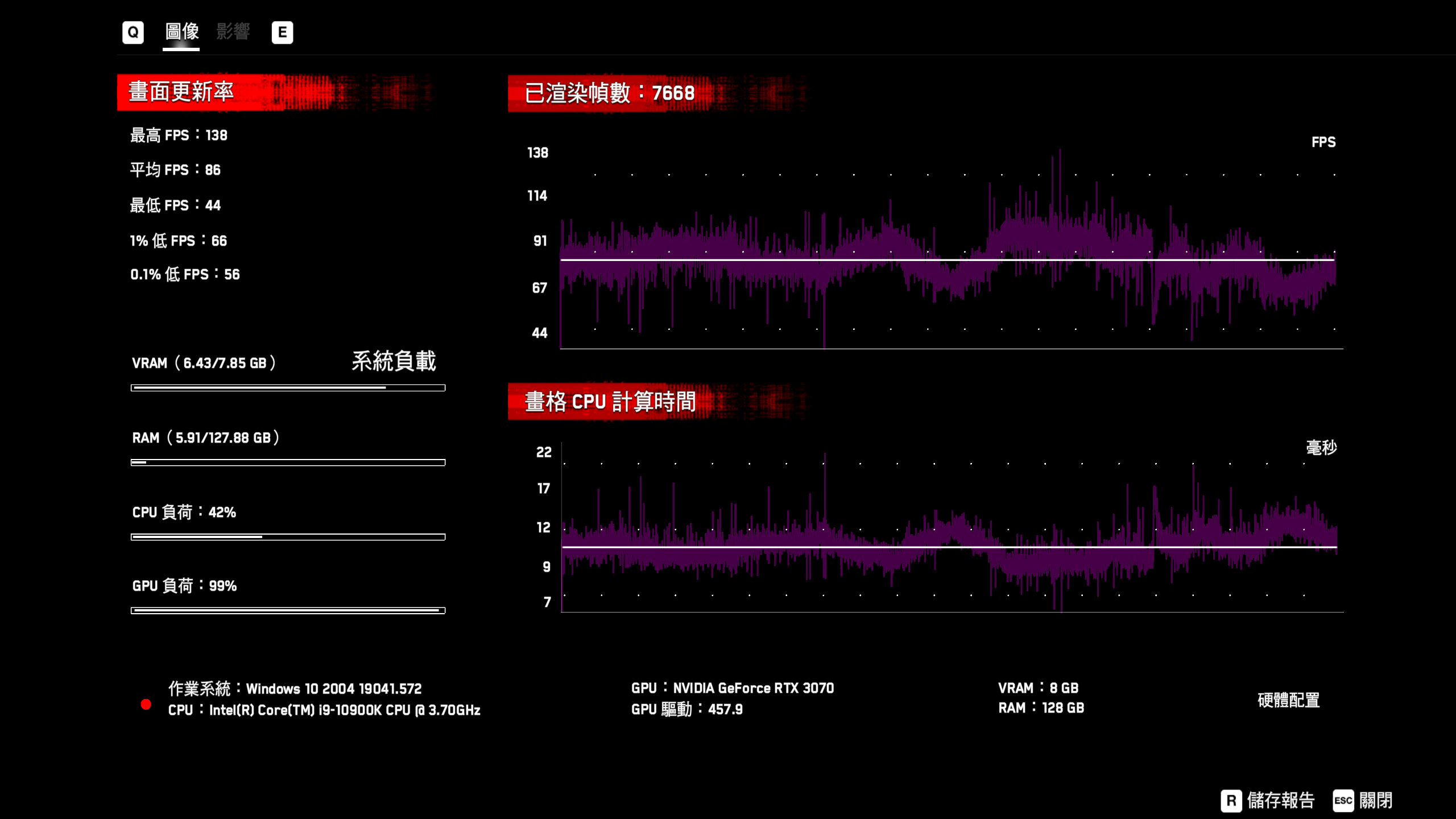

在 NVIDIA 官方建議的「1440P」、「Very High Setting」、「Ray Tracing High」、「DLSS Quality」畫質設定下,GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡可獲得平均 72 FPS,絕對滿足大作遊戲 60FPS 高畫質畫面要求。



GALAX GeForce RTX 3080 SGGALAX GeForce RTX 3080 SG



若用家不需要光線追蹤反射效果,在「1440P」、「Very High Setting」、「Ray Tracing Off」、「DLSS Off / Performance」畫質設定下,GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡可獲得平均 86 FPS / 98 FPS 少許增長,絕對滿足大作遊戲 60FPS 高畫質畫面要求。





GALAX GeForce RTX 3070 SG (1-Click OC)

售價︰HK$4,799

查詢︰Felton (2273-8393)





平平評語:



全新推出 GALAX GeForce RTX 3070 SG (1-Click OC) 繪圖卡,以高性比價、不俗的外觀設計為賣點,具備 3 Slot 巨型散熱器、三把透明 WINGS 折面扇葉 RGB 風扇,帶來出色的散熱表現,加上艷麗的 RGB 燈效表現,令繪圖卡更具吸引力,特別附送 1-Clip Booster 外置風扇,令散熱性能更上一層樓,有意選購高性價比的 RTX 3070 繪圖卡,不妨考慮一下。
