AORUS GeForce RTX 3090 Master 顯示卡

▲ GIGABYTE AORUS GeForce RTX 3090 Master 顯示卡

AORUS GeForce RTX 3090 Master 是 GIGABYTE RTX 3090 旗艦型號，搭載 NVIDIA 新一代「GA102-200」繪圖核心，3.5 Slot 巨無霸散熱器設計，加入了均熱板配合 7 支純銅導熱管將廢熱快速傳導至全部鋁金屬鰭片上，而且繼續用上正逆轉抗擾流的風扇設計

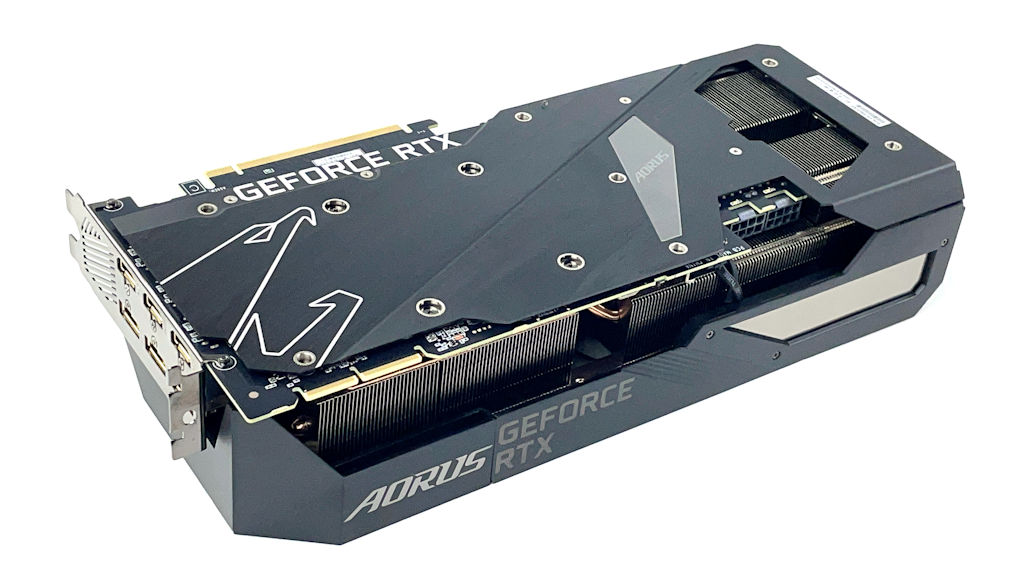

▲　3.5 SLOT 超巨型散熱設計

AORUS GeForce RTX 3090 Master 絕對是顯示卡巨無霸，尺寸為 31.9cm x  14.0cm x 7cm、需霸佔 3.5 Slot 設計相當誇張，買之前記得要考慮能否放得下它，沉實黑色散熱器外殼，並加入了透明導光膠片及直條作點綴，運作時會透出 ARGB 燈效，令顯示卡外觀更具質感。

AORUS 非公板、22 相供電設計

▲AORUS 非公板 PCB 設計、22 相供電設計

拆下散熱器後，可以看到 AORUS GeForce RTX 3090 Master 顯示卡採用自家非公板設計，22 相供電設計、12 Layers 2oZ PCB，為了生產時確保品質，新卡已完全移除傳統制程中的人工焊接，並且在 PCB 表面上加入了保護膜，具備防塵、防潮、防氧化作用。

▲ Ultra Durable 超耐久元件  ▲ 4 顆 SP-CAP + 20 顆 MLCC

供電設計方面，具備 22 相 Super Alloy Power II 供電模組設計，新一代 Ampere 將 GPU 供電部份分折為兩組，12 相為 nvvdd 供電、6 相為 msvdd 供電，另外 4 相為 GDDR6X 供電，每相供電採用 Alpha & OMEGA 的 AOZ5332QI 高效能 DrMos PowerStage，在單一封裝內加入上下橋 MOSFET 及集成驅動器，單相能提供 50A 持續電流輸出，為繪圖卡提供穩定的供電輸出。，配搭大量 SP-Cap 固態聚合物鋁質電容器及頂級鋁合金電感。

▲ 需外接 2 組 8-Pin PCIe 供電

與 GeForce RTX 3090 FE 公板不同，AORUS GeForce RTX 3090 Master 並沒有採用 NVIDIA 12-Pin 供電，而是用上 2 個 8 Pin 接口，最高 TDP 為 350W ，官方建議使用 850W 或以上的電源供應器。

NVIDIA 「GA102-300」繪圖核心

NVIDIA「GeForce RTX 3090」採用經刪減後「GA102-300」繪圖核心，全新 Ampere 架構，採用 8nm NVIDIA Custom 制程、SAMSUNG 代工，擁有 283 億個電晶體、Die Size 約為 628mm²，部份單元作出了屏蔽，刪減至只有 7 個 GPC 單元、41 個 TPC 紋理處理群集及 82 個 SM 串流多處理器，具備 10,496 個 CUDA Cores、82 個 RT Cores 及 328 個 Tensor Cores。

核心時脈方面，這次送測的 AORUS GeForce RTX 3090 Master 顯示卡為 1,395 MHz Base Clock、1,860MHz Boost Clock，而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈，最高 TDP 為 380W，需要 2 組 PCIe 8 Pin 外接電源，官方建議搭配 850W 電源供應器使用。

24GB GDDR6X 、19.5Gbps 速度

記憶體方面，「GeForce RTX 3090」採用全新的 GDDR6X 記憶體顆粒及記憶體控制器，由舊有 GDDR6 的 2-Level NRZ 技術升級到全新 GDDR6X 的 4-Level PAM4 四級脈衝訊號技術，在同樣時脈速度下頻寬能提升到 1 倍上，而記憶體傳輸速度由上代 14Gbps 提升至 19.5Gbps ，支援 384-bit 記憶體介面，記憶體頻寬由 448GB/s 提升至 936.2 GB/s，以滿足更高解析度、更複雜的着色器渲染運算畫面。

AORUS GeForce RTX 3090 Master 備了 24 顆 Micron D8BGW GDDR6X 記憶體顆粒，PCB 正反向各共 12 顆，正式型號為MT61K256M32、單顆容量為 8Gbit，合共 24GB 繪圖記憶體容量。據 Micron 指出，全新 GDDR6X 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝， VDD/VDDQ 為 1.35V 。

超飽和散熱技術

▲ 3.5 Slot 超巨型散熱器

散熱器方面，AORUS GeForce RTX 3090 Master 用料非常高級，散熱器具備 Vapor Chamber 均熱板技術，以其封閉於板狀腔體中作動流體之蒸發凝結循環運作，擁有快速均熱的特性，帶來快速熱傳導及熱擴散的功能，搭配 7支複合式 Heatpipe導熱管，管內採用傳統溝槽與銅粉燒結兩種複合結構令熱傳導性能提升約 29%，大幅提升熱傳導效果。

▲ Vapor Chamber 均熱板技術　▲ 7 支 8mm Heatpipe 導熱管

散熱器採用 3.5 Slot 厚度大大增加了鋁鰭片的散熱表面，特別加入彎角散熱鰭片設計，彎角加上高低不同的鰭片，順著風的方向完全將風流導引到鰭片內，最佳化散熱面積並減少風切聲，提升散熱效率。

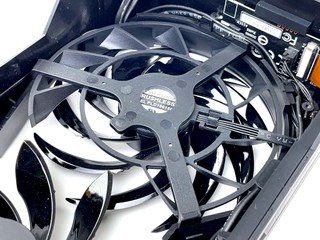

▲ 2 個 11.5cm + 1 個 10cm 風扇　▲ 底部再加入特殊風爪葉片

採用「Alternate Spinning」風扇設計，2 個 11.5cm + 1 個 10cm 風扇，中間與相鄰的風扇轉向是相反的，令風扇之間的風流方向相同，減少擾流發生並增強風壓，底部再加入特殊風爪葉片，強化並引導氣流完整覆蓋散熱鰭片，同時具備半被動式風扇控制系統，當 GPU 溫度低於 60°C 或處於較低負載時，風扇將會保持完全靜止，提供零噪音的最佳體驗。

加入了 Screen Cooling 散熱設計，在金屬背板上開了一些洞口，讓風流從延長的散熱鰭片上穿過，以提升整體的散熱能力，設有鋁金屬背板，除了能加強 PCB負重強度以免因彎曲而受損外，同時金屬框架和背板能覆蓋著記憶體顆粒及相關元件，降低運作溫度並提昇產品穩定性。

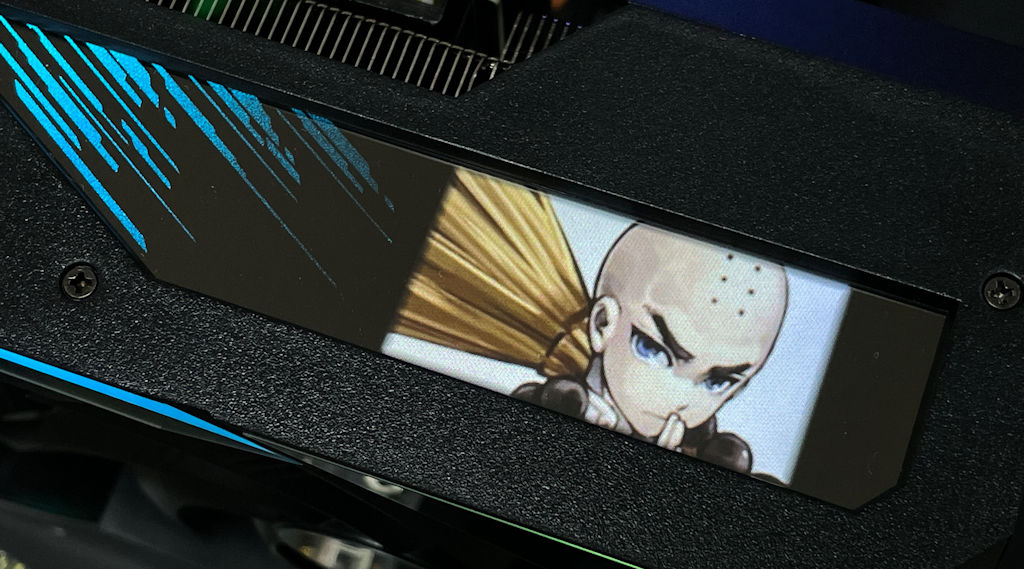

加入 LCD EDGE View 顯示屏

▲ EDGE View LCD 支援最高 320 x 170 解析度

AORUS GeForce RTX 3090 Master 顯示卡在卡頂尾部加入 2.2吋 EDGE View LCD 顯示屏，支援 320 x 170 解析度，可用顯示 VGA 運作狀況、自訂文字、自訂圖像、自訂動畫及神鷹育成遊戲，具備 Soft edge 功能提供 30 級的柔化，使邊緣輪廓變得柔和令畫面質感更佳。

EDGE View LCD 顯示屏 可實時顯示 VGA 運作狀況，包括 GPU 溫度、GPU 佔有率、GPU 時脈、風扇轉速、VRAM 佔用量、VRAM 時脈、TGP 功耗值、FPS 數值，非常實用

支援 GIF 動畫檔案顯示，透過系統附連的 RGB Fusion 2.0 套件將用家的 GIF 檔案轉換並載入，最高支援 320 x 170 解析度、最多 140 幀畫面，動畫長短視乎每秒幀數而定，小編在 Google 下載了一個 GIF 動畫檔案作測試，約 4.4MB 的 GIF 要花 5 分 11 秒作轉換，從影片中可以看到動畫細膩流暢。

升級 HDMI 2.1、支援 8K @ 60Hz HDR

顯示輸出方面，GIGABYTE「AORUSGeForce RTX 3090 Master」提供了 3 組 Display Port 1.4a、2 組 HDMI 2.1 及 1 組 HDMI 2.0接口，兩種影像輸出介面皆可提供 8K @ 60Hz 12bit HDR 解析度輸出，支援 VESA DSC 1.2 無損壓縮顯示功能、全新 AV1 解碼器，並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出，或是採用 2 組 DisplayPort 接線提供 1 個 8K @120Hz 輸出。

效能測試︰

Intel Core i9-10900K 處理器

GIGABYTE Z490 AORUS XTREME 主機板

DDR4-3600 CL18 32GB x 4 記憶體

AORUS GeForce RTX 3090 Master

Windows 10 2004 (Build 10.0.19041) OS

NVIDIA GameReady 457.30 DCH Win 10 64bit Display Driver

時脈方面，MSI GeForce RTX 3090 GAMING X TRIO 24G Base Clock 為 1,395MHz、Boost Clock 為 1,785MHz ，比官方公版規格提升了 90MHz，支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 1,960MHz。

散熱方面，AORUS GeForce RTX 3090 Master 繪圖卡在 閒置情況下，GPU 溫度約為 40°C。之後採用 Furmark 進行 3D 負載測試，將 GPU 完全負載 30 分鐘，風扇轉速僅僅提升至 50%、1680RPM，在維持系統寧靜的同時，最高溫度都只是 63C，散熱表現十分理想。

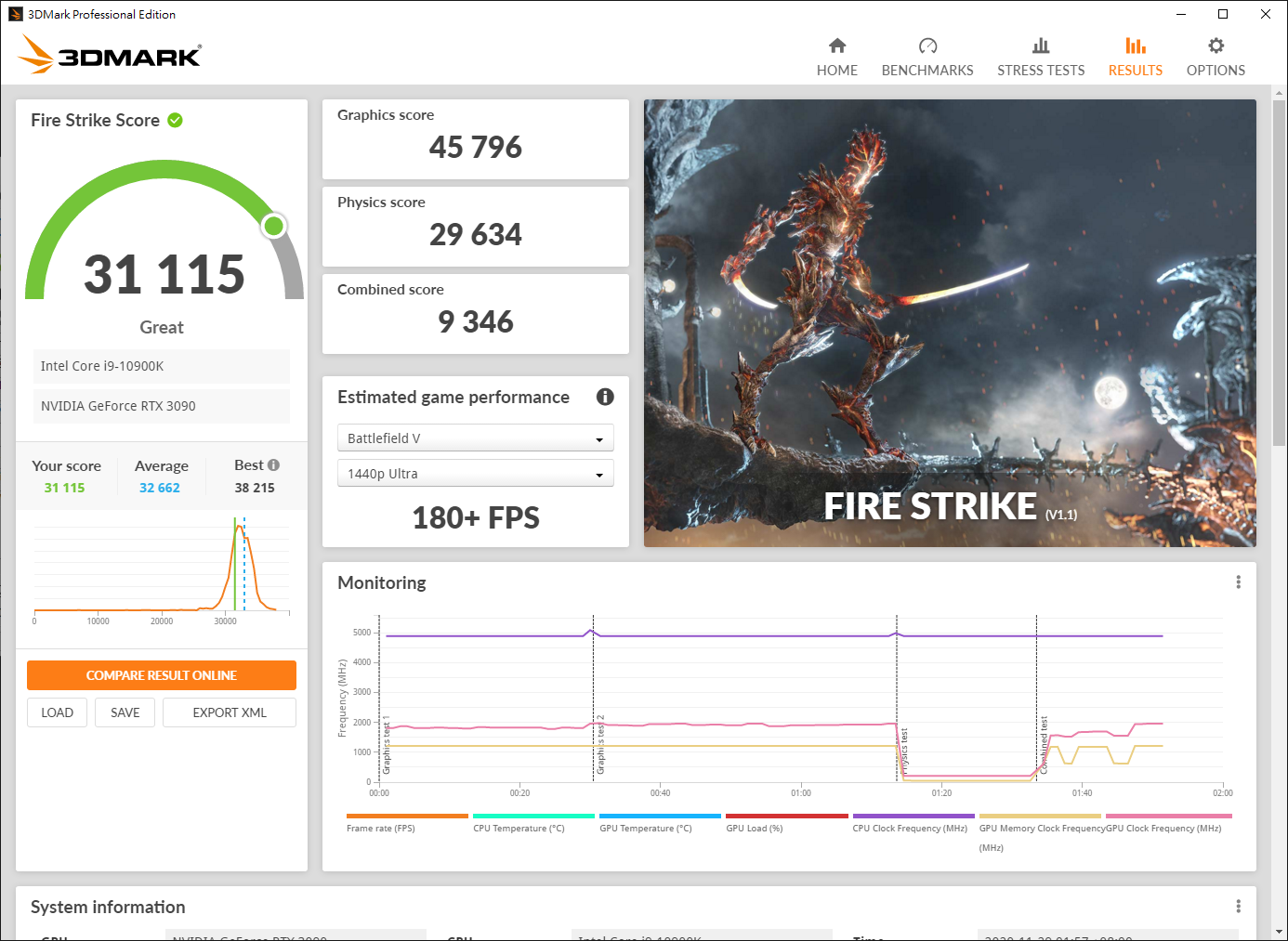

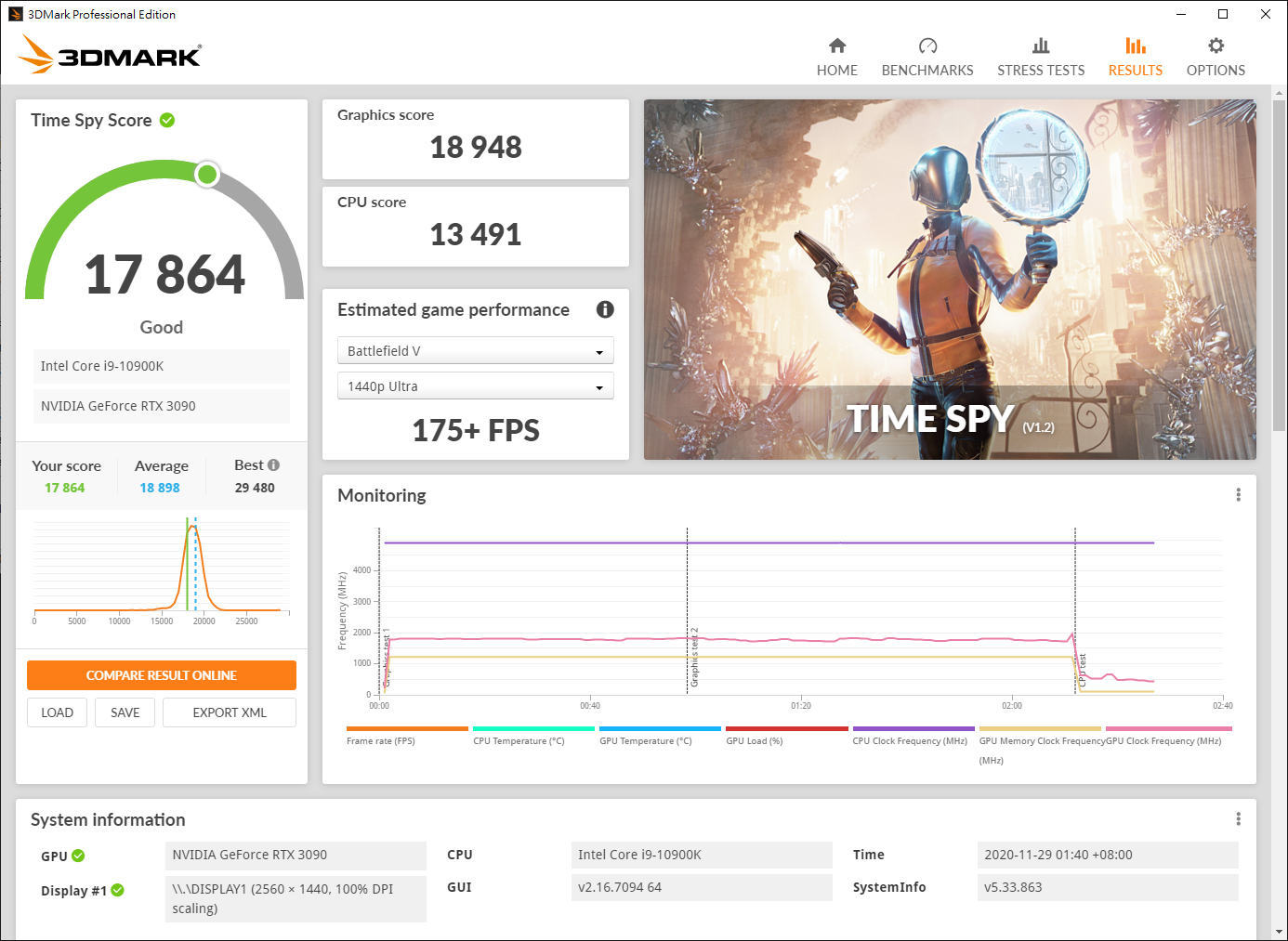

3DMark 測試︰

3DMark DXR 測試︰

3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具，支持 Microsoft DirectX Raytracing 技術，讓玩家測試不同顯卡對於光線追蹤的效能，測試得分為 12,606，能夠滿足在 4K 實時光線追蹤遊戲絕對沒問題。

3DMark 推出全新 DirectX Raytracing feature test，採用 Microsoft DXR API 的光線追蹤測試，不再限制於 NVIDIA RTX 繪圖卡才能進行純淨的光線追蹤效能測試，AMD 繪圖卡亦加入支援光追蹤測試，即代表未來可以與 NVIDIA 和 AMD 繪圖卡進行測試比較。測試顯示，平均 FPS 數值為 55.38，是現時市場上所有卡中最強。

3DMark DLSS 測試：

3DMark NVIDIA DLSS feature test 測試亦新增了全新 DLSS 2.0 版本的選項，支援 8K 解析度並設有三個 DLSS 模式，包括 Quality、Performance 及 Ultra Performance。筆者分別以 4K  Peformance及 8K  Ultra Performance 模式進行 DLSS 2.0 跑分測試，在 DLSS Off 情況下，平均 FPS 數值分別只有 30.12 及 7.08，但在 DLSS 2.0 下，平均 FPS 數值分別提升至 75.32 及 34.70，DLSS 真的是 NVIDIA 的黑科技。

《Bright Memory: Infinite - 光明記憶：無限》- DLSS 級別對比測試：

另外採用《Bright Memory: Infinite - 光明記憶：無限》作 RTX 及 DLSS 效能測試，這款遊戲應該是暫時採用最多 RTX 元素的遊戲之一，不但包括全域照明、反射、陰影及環境光遮蔽，還加入了焦散效果 (caustics)，即是光線經過光滑金屬或透明物體表面反射或折射後，產生匯聚和發散，形成新的光源並照亮周邊的其他物體；以及加入了多層透明效果，亦是暫時對繪圖卡的運算性能需求最高的遊戲之一。支援全新 DLSS 等級設定，提供「Quality」、「Balanced」、「Performance」及「Ultra Performance」四個級別選擇。

為了測試最新的 DLSS 技術對遊戲效能的影響，筆者將 RTX 品質設定為「High」，分別在 DLSS Off 及 DLSS Performance Mode 下配合 1080p、2K 及 4K 解析度下執行 Benchmark。結果顯示，在三個解析度設定下，可以看到 DLSS Performance Mode 比 DLSS OFF 的平均 FPS 提升超過 60%，為玩家帶來更為流暢的 RTX 遊戲體驗。

《看門狗：自由軍團 Watch Dogs Legion》遊戲效能測試：

Ubisoft 全新推出 Watch Dogs 的第三部續作 — 看門狗：自由軍團 - Watch Dogs: Legion，支援 NVIDIA RTX 光線追蹤及 DLSS 2.1 技術，能提升遊戲畫面的真實性及遊戲性能，RTX 光線追蹤反射效果提供了「適量」、「高」及「最高」三個畫質設定；DLSS 方面則提供了「效能模式」、「平衡模式」、「品質模式」及「超高模式」四個畫質設定。筆者將採用遊戲內置的 Benchmark 工具來測試繪圖卡的遊戲性能。

▲ 4K No DLSS - AVG 44 FPS

▲ 4K DLSS 2.0 Qualty Mode - AVG 69 FPS

▲ 4K DLSS 2.0 Balance Mode - AVG 79 FPS

▲ 4K DLSS 2.0 Performance Mode - AVG 88 FPS

將預設畫質設定為「非常高」、RTX 效果設定為「高」，分別在關閉 DLSS 及 DLSS「品質模式」下進行 Benchmark 測試，結果在 4K 解析度下的平均 FPS 分別為 44 (DLSS OFF)、69 (Quality)、79 (Balance) 及 88 (Performance)，顯示「GeForce RTX 3090」在配合 DLSS 技術下，能在 4K 畫質下應付「光追」3A 大作的運算需求。

AORUS GeForce RTX 3090 Master

售價︰HK$ 15,999

查詢︰Synnex HK (2753-1668)

編輯評語︰

這張 AORUS GeForce RTX 3090 Master 實在是太豪華了，極致的散熱設計、極致的 ARGB 燈效，再加上創新 2.2 吋 Edge View 顯示器，雖然係天價咁貴，但其實 RTX 3090 本身已經唔平，畀多少少唔多覺嘅。
