為 Ryzen 5000 而生、功能齊全
ASROCK X570 PG Velocita 主機板
文: Richard Chow / 評測中心


ASROCK 全新推出「X570 PG Velocita」主機板,專為 AMD Ryzen 5000 Gaming CPU 而設,採用 14相 50A Dr.MOS 數位供電設計、60A 高效金屬電感 、12K 小時日系黑金電容,具備雙 PCIe Gen 4 M.2 SSD 配置,特別用上遊戲專用的 Killer 2.5G LAN 和 Killer 802.11ax WiFi 6 無線模組,Polychrome Sync RGB 燈效,擁有全面的週邊功能,絕對滿足大部分遊戲用家需要。



ASROCK X570 PG Velocita 主機板



ASROCK X570 PG Velocita

▲ ASROCK X570 PG Velocita 主機板





ASROCK 全新推出「X570 PG Velocita」主機板,專為 Ryzen 5000 遊戲平台而設,採用 14相 50A Dr.MOS 數位供電設計,配搭 XXL 巨型延伸式導管金屬散熱器,能確保穩定的供電輸出,具備雙 PCIe 4.0 M.2 SSD 配置,特別用上遊戲專用的 Killer 2.5G LAN 和 Killer 802.11ax WiFi 6 無線模組,加上 I/O Shield 和 PCH 散熱器裏設有 ARGB 燈效,為玩家提供最齊全的擴充性和遊戲功能。



ASROCK X570 PG Velocita



ASROCK X570 PG Velocita 主機板採用 ATX Form Factor 規格,尺寸為 30.5cm x 24.4cm,採用大空灰和霧面黑作基調,並用上紅黑色的幾何線條作點綴,營造傳統電競主題的風格,主機板散熱器表面經過金屬拉絲紋處理,加強了整體的層次感。







支援 Ryzen 5000 處理器



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 5000 系列家族以及舊有的 Ryzen 4000 APU / 3000 / 2000 處理器,根據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年底,成為 AMD Desktop 入門至效能級平台的統一接口規格,全新的 Ryzen 5000 系列作為末代的處理器,終於來到尾聲,下一代 AMD Ryzen 處理器將會使用全新的 Socket 插座。



ASROCK X570 PG Velocita

▲ 採用 AMD Socket AM4





AMD Ryzen 5000 Processor Family (Zen 3 architecture)



 ModelProcessCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 5
5600X
7nm+12nm6/123MB32MB3.7GHz4.6GHz65W4.0US$299
Ryzen 7
5800X
8/164MB32MB3.8GHz4.7GHz105W4.0US$449

Ryzen 9
5900X

12/246MB64MB3.7GHz4.8GHz105W4.0US$549
Ryzen 9
5950X
16/328MB64MB3.4GHz4.9GHz105W4.0US$799



經過 3 代微架構的改進, 基於全新 Zen 3 微架構的 AMD Ryzen 5000 系列處理器終於在 IPC 性能上完全超越 INTEL,無論是單核、多核、遊戲性能與功耗性能比上均領先對手、全面制霸,IPC 性能相較上代升幅達 19%,亦是自 2017 年「Zen」微架構推出以來最大升幅。







AMD X570 系統晶片



ASROCK X570 PG Velocita

▲ X570 Chipset





AMD 為配合第三代 Ryzen 處理器發佈,同時推出全新 X570 效能級晶片組平台,有別於以往交由 ASMedia 代工設計,X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片,規格和功能均較上代強大得多,不過晶片 TDP 亦由上代 4.8W 提升至 15W,所以大部分 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。



ASROCK X570 PG Velocita

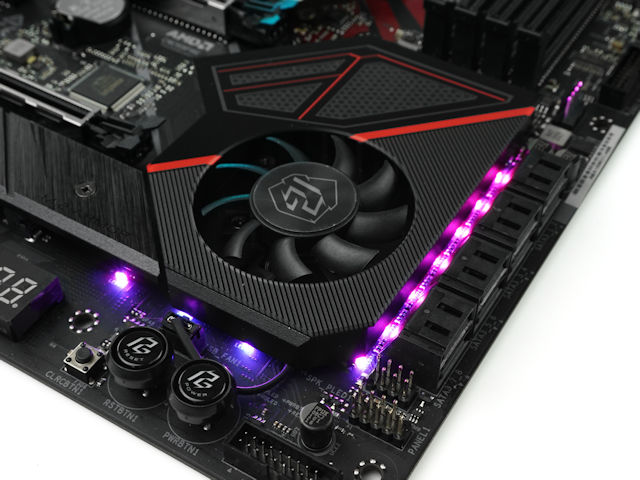

▲ PCH 散熱器





ASRock「X570 PG Velocita」就加入了一把 45mm 風扇,採用雙滾珠軸承及直流無刷馬達,確保風扇穩定耐用,加上透過高導熱系數散熱貼把晶片組廢熱傳導至大面積 PCH 散熱器,增強主動式散熱效果,保持系統長時間運作的穩定性。





3900X

▲ AMD X570 Block Diagram





全新 X570 系統晶片的 I/O 規格相較上代大幅提升,具備 3 組 PCIe 4.0 x4 介面,其中 2 組具備 Flexible PCIe 介面功能,可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1,亦可以換成 4 個 SATA 6Gbps 儲存介面,非常具彈性。



AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast 844+8*x4 Gen48+8* Gen40,1,10



此外,AMD X570 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面,晶片規格相當強勁。







支援最高 DDR4-5000+ OC



ASROCK X570 PG Velocita

▲ 4 DIMM 最高支援128GB 容量





記憶體方面,ASROCK X570 PG Velocita 主機板有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 128GB ,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。



ASROCK X570 PG VelocitaASROCK X570 PG Velocita

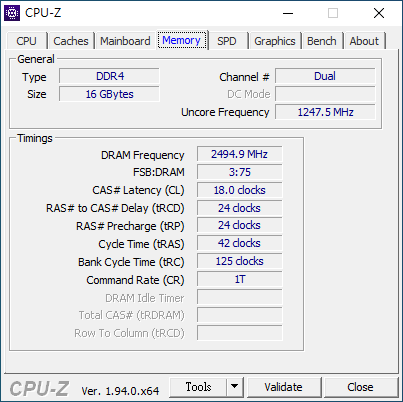

為提升記憶體超頻能力,ASROCK X570 PG Velocita 採用 15μ 黃金接點插槽,能降低磨損及氧化情況並提供更優秀的電氣性,加上新一代 Ryzen 5000 系列的記憶體控制器相較上代大有改善,主機板官方規格支援最高 DDR4-5000+ OC,測試採用 Crucial Ballistix gaming memory DDR4-3600 16GB 記憶體,手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-5000 並完成負載測試,記憶體超頻能力令人滿意。







14 相 Dr.MOS 數位供電



ASROCK X570 PG Velocita

▲ 採用 12 +2 供電設計





供電方面,ASROCK X570 PG Velocita 主機板採用 14 相數位供電設計,其中 12 相位負責處理 CPU 供電、2 相位負責 VCCGT 供電,透過更多相數的供電平均攤分每相所需的電流負載,降低相位的溫度,配合 XXL 巨型延伸式導管鋁合金 Heatsink,能有效地帶走整個 VRM 的熱量,加上 2oz Copper PCB 設計,從而加強了系統穩定性及提升壽命。



ASROCK X570 PG VelocitaASROCK X570 PG Velocita

▲ Renesas RAA 229004 PWM 晶片 (左) &

Vishay Siliconix SiC634 Dr.MOS 晶片 (右)





採用 Renesas 「RAA 229004」6 + 2 相數位 PWM 控制器,以 12 + 2 的配置方式運作,配合 ISL6617A Doubler 晶片,驅動 14 顆 Vishay Siliconix SiC634 50A Dr.MOS 晶片,內建第四代 TrenchFET 技術,能顯著地降低開關及傳導的損耗,每相能承受 50A 的電流通過,最大支援 600A CPU 電流負載。



ASROCK X570 PG Velocita

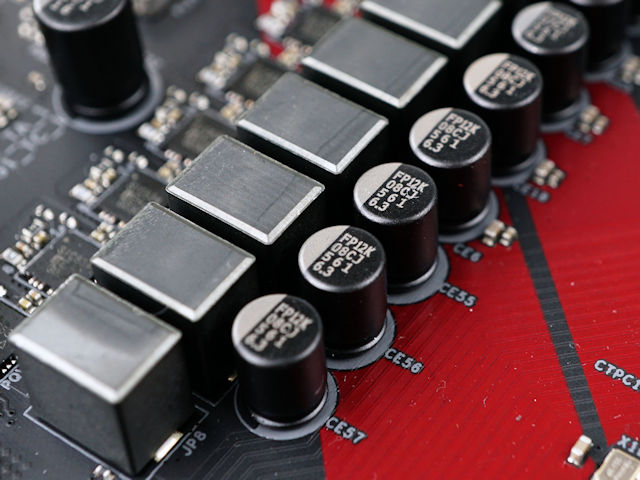

▲ 採用 60A Premium 高效電感 及 Nichicon 12K 電容





採用 60A 高效電感有效提高飽和電流達 3 倍,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,全板採用頂級規格的日本 Nichicon 12K 黑金電容 ,在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。







實體開機按鍵、Dr.Debug LED



ASROCK X570 PG VelocitaASROCK X570 PG Velocita

▲ 實體開機按鍵、Dr.Debug LED





針對部分進階用家及 Overclocker 會在「裸機」的狀況下進行超頻,ASRock X570 PG Velocita 加入實體開機鍵及重新開機鍵,並設有 Dr.Debug LED 雙位值七段顯示器,顯示 Post 階段的自檢測代碼,當系統無法啟動時能提供 Debug 代碼,用家能得悉哪部份出現問題並進行故障排解,非常實用的功能。







支援 PCIe x16 繪圖接口



主機板提供 2 組 PCIe x16 擴充槽,當中 PCIE1 由 CPU LANES 提供、PCIE4 則由 X570 晶片提供,分別支援最高 PCIe 4.0 x16 及 PCIe 4.0 x4 速度配置,兩組繪圖卡接口僅支援 AMD 2-Way CrossFireX 繪圖卡協同加速配置,並不支援 Nvidia SLI。另外亦透過X570  晶片組提供 3 組 PCIe x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



ASROCK X570 PG Velocita

▲ 具備 2 組 PCIe x16 繪圖卡接口





在 PCIE1 及 PCIE4 繪圖接口中皆有加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x。其中主要的 PCIE1 加入 15μ 鍍金觸點技術,減少金屬氧化情況,大幅度延長接口耐久度。





PCIe Slot Configurations



PCIE1PCIE2PCIE3PCIE4PCIE5
x16x1x4x1x1







一體式彈性化 I/O 檔板 + 前置 Type-C 接口

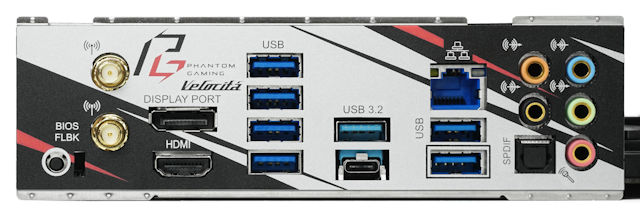

ASROCK X570 PG Velocita 主機板加入了彈性化 I/O 檔板設計,相比一般預裝式 I/O 擋板,ASRock 彈性化 I/O 檔板預留了更多彈性化調整空間,完美對應不同款式機箱的公差,可以準確地貼合機箱,亦改善了主機板螺絲孔位對不上機箱的問題。



ASROCK X570 PG Velocita



顯示輸出方面,主機板設有 1 組 HDMI 2.1 和 1 組 DisplayPort 1.4 接口,分別支援最高 4096x2160@60Hz 和 5120x2880@120Hz 解析度,支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。



ASROCK X570 PG Velocita

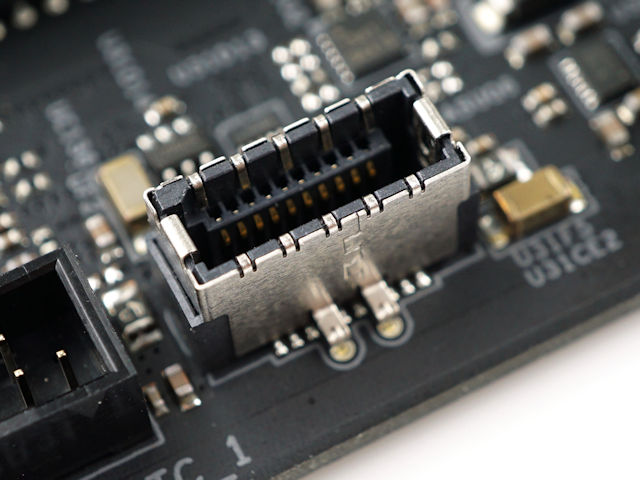

▲ 支援前置 USB Type-C 接口





週邊連接性方面,主機板支援 6 組 USB 3.2 Gen1 5Gbps 接口,2 組 USB USB Gen 2x1 10Gbps 接口,分別是 1 組 USB-A 接口和 1 組 Type-C 接口,另外亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口,連接性相當充足,所有 USB 接口皆支持 ESD 靜電保護,週邊連接性非常充足。







2 組 M.2 介面 + 4 個 SATA3 連接埠



ASROCK X570 PG VelocitaASROCK X570 PG Velocita

▲ M2_1 插槽





主機板提供 2 組 Hyper M.2 連接埠,位於 PCIE1 擴充槽上方的 M2_1 插槽設有金屬散熱盔甲,支援最高 PCIe Gen 4 x4 速度規格,最高傳輸速度為 64Gbps,並由 CPU Lanes 提供。



ASROCK X570 PG VelocitaASROCK X570 PG Velocita

▲ M2_2 插槽





位於PCIE4 擴充槽下方的 M2_2 插槽設有金屬散熱盔甲,支援最高 PCIe Gen 4 x4 速度規格,最高傳輸速度為 64Gbps,相容於 SATA 6Gbps 傳輸協定的 SSD 產品,並由 X570 晶片組提供,滿足不同玩家的需求。



ASROCK X570 PG Velocita

▲ 支援 8 組 SATA 6Gbps 連接埠





此外,主機板設有 8 組由 AMD X570 系統晶片組提供的 SATA 6Gbps 連接埠,支援以 RAID 0、RAID 1 及 RAID 10 模式運作。







Killer E3100 2.5G LAN



ASROCK X570 PG Velocita

▲ Killer E3100 2.5G 電競網絡晶片





採用 Killer E3100 2.5G Gigabit Ethernet 電競網絡晶片,基於 Intel I225 網晶片,支援 10/100/1000/2500 Mbps 網絡連接速度,特別針對電競遊戲應用作出最佳化,以最高優先度處理線上遊戲連線封包,實現更低延遲的遊戲體驗,而且與標準 Gigabit Ethenet 相比,網絡性能提升高達 2.5 倍,下載遊戲、傳輸文件等就更高速,帶來無與倫比的連接體驗。







Killer Wi-Fi 6 AX1650 無線網絡



ASROCK X570 PG Velocita

▲ Killer Wi-Fi 6 AX1650





無線網絡方面,ASROCK X570 PG Velocita 採用了 Killer Wi-Fi 6 AX1650 無線網絡模組,建基於 INTEL Wireless-AX200NGW 硬體配搭 Killer 遊戲引擎,提供 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.1 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域中,帶來更高速、更遠傳輸距離的優勢。







Killer Control Center 引擎



MEG X570 GODLIKE



上述的 Killer 網絡晶片全部支援 Killer Control Center 引擎,系統會自動對遊戲資料封包作優先處理,從而減低延遲,配合 Killer Shield 硬體設計,在線上遊戲連線對戰時能夠降低約 30% 以上 Ping 值,也降低網路封包傳輸產生的抖動現象,確保連線遊戲體驗的絕佳流暢度。



MEG X570 GODLIKE





Realtek ALC1220 音效模組



ASROCK X570 PG Velocita

▲ Realtek ALC1220 音效晶片





ASROCK X570 PG Velocita 採用新一代高階 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形( BF )和降噪( NS )等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



ASROCK X570 PG Velocita



為提升音效品質,每組聲道均採用不同的 15μ PCB 層提供獨立輸出,提供更佳 PCB 隔離屏蔽、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備,配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







支援 Polychrome Sync RGB 燈效



ASROCK X570 PG VelocitaASROCK X570 PG Velocita



ASROCK X570 PG Velocita 分別在主機板的 I/O Shield 及系統晶片組散熱器位置加入 ARGB LED 燈粒,支援 Polychrome Sync RGB 燈光效果,為玩家帶來型格的信仰燈效。



ASROCK X570 PG VelocitaASROCK X570 PG Velocita

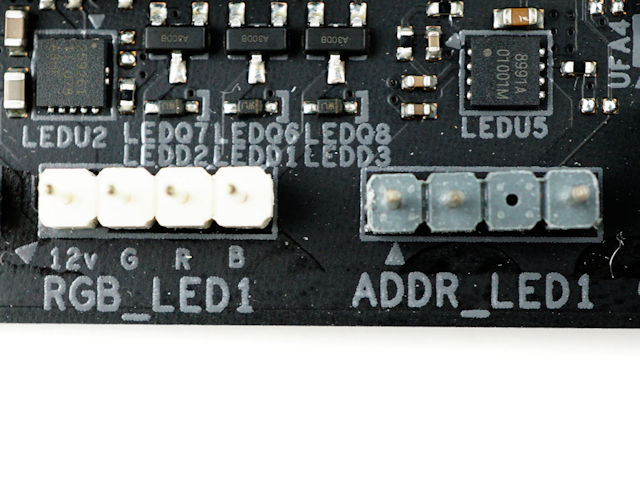

▲ 支援 2 組 12V RGB 及 2 組 5V ARGB LED 接口





此外,主機板提供了 2 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A、36 W,同時提供 2 組 Addressable RGB LED 接口,支援 5V 3A 最高 15W 功率的 LED RGB 燈條,讓用家為系統佈置更豐富的 RGB 信仰燈光。





ASROCK X570 PG Velocita 主機板

售價︰HK$ HK$2,180

查詢︰Felton (2273-8393)





平平評語:



全新推出的 ASROCK X570 PG Velocita 主機板擁有非常全面的功能和特色,雖然供電設計並非採用最上乘的用料,但至少具備 12 + 2 相 50A Dr.MOS,配合 XXL 巨型延伸式導管 VRM 散熱器,能應付正常狀態的 Ryzen 5950X 處理器,加上華麗的 Polychrome Sync RGB 燈效,以及引人的售價,若有意組裝高階 Ryzen 5000 遊戲平台,不妨考慮一下。



文: Richard Chow/評測中心
