雙風扇設計、高性價比殺手!!
GALAX GeForce RTX 3060 Ti EX (1-Click OC)
文: Angus Wong / 評測中心


GALAX 推出全新「GeForce RTX 3060 Ti EX」顯示卡,採用經刪減單元的「GA104-200」繪圖核心及 8GB GDDR6 繪圖記憶體,在效能上能夠稍勝上代「RTX 2080 Super」,搭載 2.5 Slots、4 導熱管厚身散熱器及兩把 WINGS 折面葉片風扇,提供不俗的散熱能力,輕鬆壓下 200W TDP 的熱設計功耗,加上出色的 RGB 燈效,說是今代的 1080p「遊戲殺手」都不為過。



GALAX GeForce RTX 3060 Ti EX 顯示卡



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ GALAX GeForce RTX 3060 Ti EX





GALAX 推出全新「GALAX GeForce RTX 3060 Ti EX (1-Click OC)」顯示卡,搭載了 4 支全銅導熱管、2.5 Slots 的厚身散熱器及兩把 WINGS 折面葉片風扇,獨特的扇葉形狀不但令顯示卡外觀更具科技感,亦提供了高風流、高風壓、低聲噪的特性。而且在遊戲性能上更勝上代高階的「RTX 2080 Super」,主力以 1080p 或 2K 解析度進行遊戲的玩家不容錯過。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 2.5 Slot、雙風扇設計





GALAX GeForce RTX 3060 Ti EX (1-Click OC) 顯示卡尺寸為 299mm x 139mm x 54mm,採用灰黑色為主調的散熱器,配上兩把透明導光 RGB 風扇,卡頂設有「What's Your Game ?」字樣的 RGB 燈板,加上表面不規則的幾何形狀,整體外觀設計科技感相當濃烈。



GALAX GeForce RTX 3060 Ti EX 顯示卡







6 + 2 相供電設計



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ NVIDIA PG-191 SKU 10 PCB 設計





拆下巨型散熱器後,可以看到 GALAX GeForce RTX 3060 Ti EX (1-Click OC) 繪圖卡採用了 NVIDIA PG-191 SKU 10 公板的 PCB 設計,元件及線路分佈與不少同樣為公板設計的型號相當接近,採用 12 Layers PCB 並對訊號線路及電力傳輸作出優化,滿足 GDDR6 記憶體高達 14Gbps 傳輸速度的需求。



GALAX GeForce RTX 3060 Ti EX 顯示卡GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 採用 6 + 2 相供電設計





GALAX GeForce RTX 3060 Ti EX (1-Click OC) 具備 8 相供電模組設計,GA104 並沒有再分為 nvvdd 及 msvdd 供電,其中 GPU 部分採用 6 相供電,採用 Alpha & OMEGA BLNO (AOZ5311NQI) Synchronous Buck Regulator,在單一封裝內加入上下橋 MOSFET 及集成驅動器,單相能提供 50A 持續電流輸出,而 GDDR6 記憶體部分則採用了 MagnaChop MDU1511 + MDU1514 的 MOSFET 組合,配搭全封閉合金電感及 5K 小時固態電容,為繪圖卡提供穩定的供電能力。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 需外接 1 個 PCIe 8-pin 輔助電源





與 NVIDIA GeForce RTX 3060 Ti FE 公板不同,GALAX GeForce RTX 3060 Ti EX (1-Click OC) 並沒有採用 NVIDIA 12-Pin 供電,而是沿用傳統的 1 個 PCIe 8 Pin 接口,最高 TDP 為 200W,GALAX 官方建議搭配 550W 電源供應器使用。







NVIDIA 「GA104-200」繪圖核心



NVIDIA「GeForce RTX 3060 Ti」採用經屏蔽部分單元的「GA104-200」繪圖核心,全新 Ampere 架構,採用 8nm NVIDIA Custom 制程、SAMSUNG 代工,擁有 174 億個電晶體、Die Size 約為 392mm²,部份單元作出了屏蔽,刪減至只有 5 個 GPC 單元、19 個 TPC 紋理處理群集及 38 個 SM 串流多處理器,具備 4,864 個 CUDA Cores、38 個 RT Cores 及 152 個 Tensor Cores。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ NVIDIA 「GA104-200」繪圖核心





核心時脈方面,GALAX GeForce RTX 3060 Ti EX (1-Click OC) 顯示卡為 1,410MHz Base Clock、1,710MHz Boost Clock,而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈。







SAMSUNG 14Gbps 8GB GDDR6 顆粒



GALAX GeForce RTX 3060 Ti EX 顯示卡

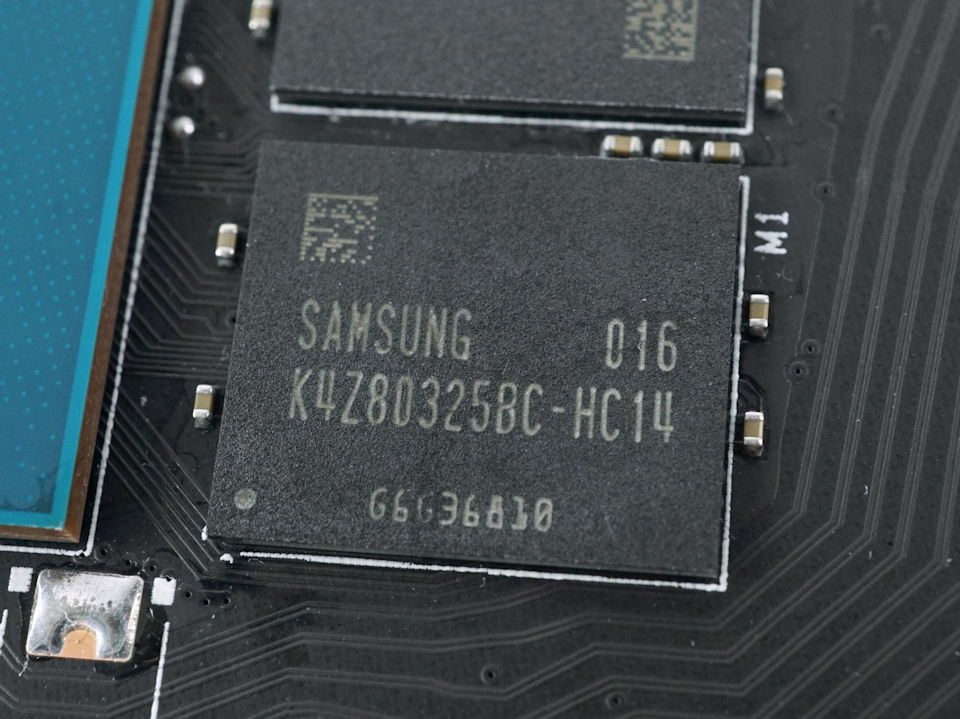

▲ SAMSUNG HC14 GDDR6 記憶體顆粒





記憶體方面,NVIDIA「GeForce RTX 3060 Ti」沒有採用最新 GDDR6X 記憶體,除了是成本考量及GDDR6X 產能有限外,另一個因素是 GDDR6X 功耗及熱量實在太高了,所以顯示卡搭載了 8 顆 20nm 制程的 SAMSUNG HC14 GDDR6 記憶體顆粒,正式型號為 K4Z80325BC-14、單顆容量為 8Gbit,合共提供 8GB 繪圖記憶體容量,記憶體時脈為 1,750MHz,在 QDR 技術下記憶體傳輸速度達到 14Gbps,在 256-bit 記憶體介面下記憶體頻寬為 448GB/s,對於高解析度、需要啟動大量反鋸齒及特效時性能會有所提升。







2.5 Slot 雙風扇散熱器



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 2.5 Slot、4 支導熱管散熱器設計





GALAX GeForce RTX 3060 Ti EX 顯示卡採用了 2.5 Slot 的雙風扇散熱器,以大面積的銅底直接接觸繪圖卡核心表面,並加入金屬框架覆蓋記憶體及供電元件。透過 4 支 8mm 導熱管貫穿高密度的鰭片組,加強廢熱傳導至整個散熱器的效率,再透過兩顆風扇排出,在長時間的遊戲運算下仍能保持流暢穩定。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 搭載兩把透明 WINGS 折面扇葉風扇





散熱器搭載了兩把自家開發的 102mm「WINGS」散熱風扇,最高轉速為 2700rpm,每把風扇採用 11片折曲設計的扇葉,這種葉片形狀能夠在較低的聲噪水平下提供更高的風流量及風壓水平。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 卡背加入了鋁合金屬背板





GALAX GeForce RTX 3060 Ti EX (1-Click OC) 加入了 PCB 金屬強化背板設計,除了能加強 PCB 剛性避免電路板彎曲受損外,同時能輔助運算元件散熱,降低運作溫度並提昇產品穩定性,令散熱效能更上一層樓。







支援 DisplayPort 1.4a、HDMI 2.1



GALAX GeForce RTX 3060 Ti EX 顯示卡



顯示輸出方面,GALAX GeForce RTX 3060 Ti EX (1-Click OC) 繪圖卡提供了 3 組 Display Port 1.4a 及 1 組 HDMI 2.1 接口,兩種影像輸出介面皆可提供最高 8K @ 60Hz 12bit HDR 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組接口提供 1 個 8K @120Hz 輸出。



 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz







RGB 燈效



GALAX GeForce RTX 3060 Ti EX 顯示卡



燈效方面,GALAX GeForce RTX 3060 Ti EX (1-Click OC) 設有 2 把 RGB 風扇及在卡頂的發光「What's Your Game ?」燈板,支援透過附連的 Xtreme Tuner 公用程作出燈效設置,帶來出色的 RGB 幻彩燈效,信仰十足。



GALAX GeForce RTX 3060 Ti EX 顯示卡







支援全新 AV1 硬體加速解碼





GALAX GeForce RTX 3060 Ti EX 顯示卡



▲ 支援硬體加速播放 8K AV1 編碼的影片





此外,「GA104」具備第 5 代 NVDEC 影像解碼器及第 7 代 NVENC 影像編碼器,它是獨立的硬體並不會佔用任何 GPU 其他運算單元資源,在不使用 CPU 的情況下以提供高效率的影像編解碼能力,支援 H.264 及 HEVC 最高 8K@60Hz 的編解碼,以及 VP9 及 全新 AV1 編碼格式最高 8K @60Hz 的解碼能力,所以能夠流暢播放部分已經改用 AV1 編碼格式的 Youtube 影片內容。







附連 GALAX Xtreme Tuner 公用程式



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ 支援 Xtreme Tuner 公用程式





附連 GALAX Xtreme Tuner 公用程式,玩家可以透過軟件控制 GPU 電壓、GPU 時脈、GDDR6 時脈、電源及溫度限制,風扇頁面可以手動設定轉速。並且支援 1-Click OC 一鍵超頻功能,但實際只是把 Base Clock 及 Boost Clock 提升 15 MHz,超頻幅度較為保守,提升的效能相對有限。







效能測試:



測試平台:

Intel Core i9-10900K 處理器

ASUS ROG MAXIMUS XII FORMULA 主機板

DDR4-3600 CL18 8GB x 2 記憶體

GALAX GeForce RTX 3060 Ti EX (1-Click OC) 顯示卡

Windows 10 2004 (Build 10.0.19041) OS

NVIDIA 456.38 (Build Branch r456_26) Display Driver



GALAX GeForce RTX 3060 Ti EX 顯示卡GALAX GeForce RTX 3060 Ti EX 顯示卡



GALAX GeForce RTX 3060 Ti EX (1-Click OC) 的 Base Clock 為 1,410MHz、Boost Clock 為 1,710MHz ,比官方公版規格提升了 45MHz,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 2,025MHz。





散熱測試:



GALAX GeForce RTX 3060 Ti EX 顯示卡



散熱方面,測試在室溫約為 26°C 下進行,繪圖卡閒置 30分鐘後,GPU 溫度維持在 40°C,風扇維持在「Silent Fan Operation」模式並未轉動。採用 Furmark 進行 3D運算負載測試,經過 30分鐘 GPU 完全負載後風扇自動調整至 45% 轉速、約 1,205 RPM,在中低聲噪水平下維持最高溫度不超過 67°C,散熱效能令人相當滿意。

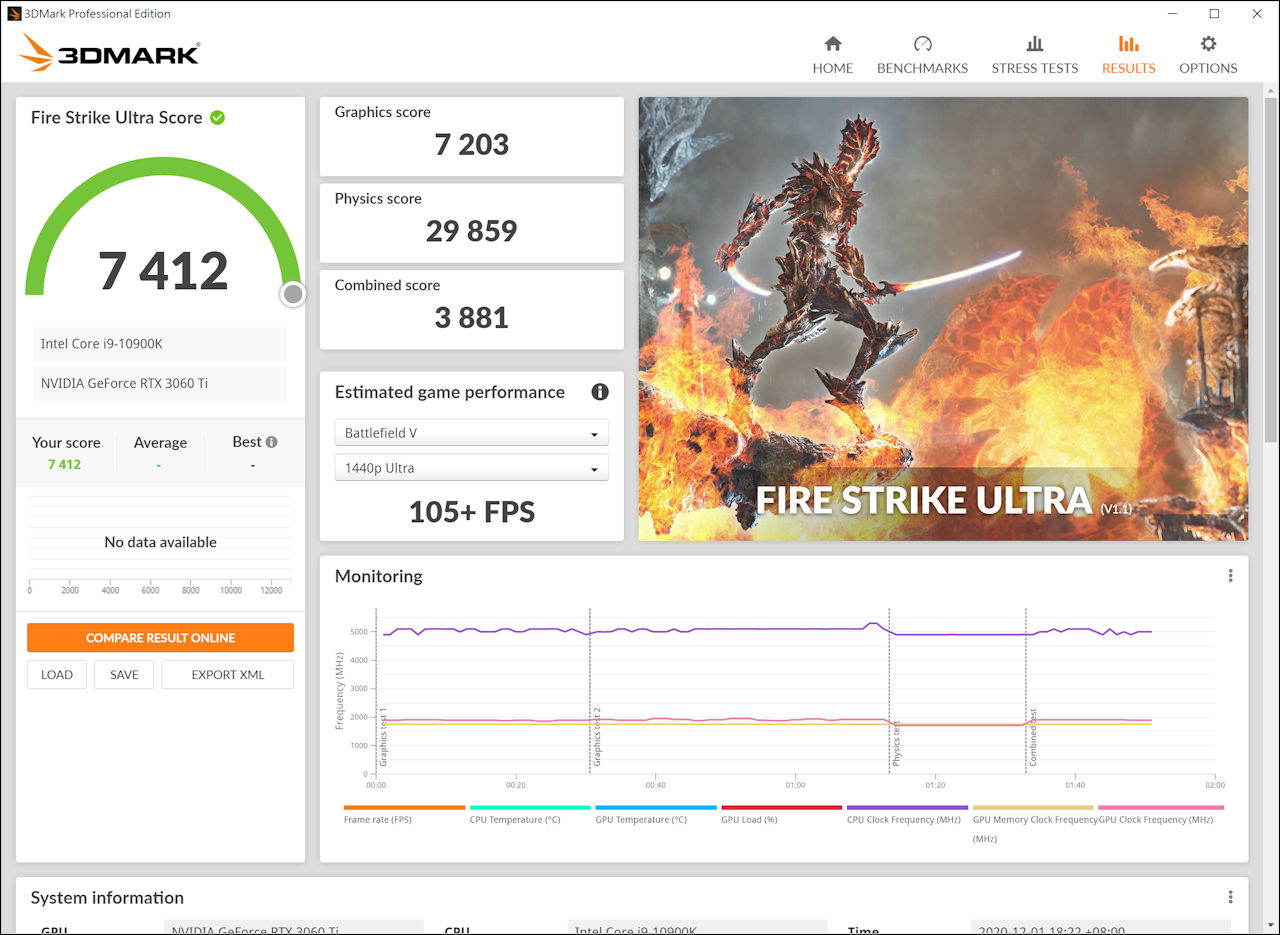

3DMark 測試:





GALAX GeForce RTX 3060 Ti EX 顯示卡





GALAX GeForce RTX 3060 Ti EX 顯示卡



GALAX GeForce RTX 3060 Ti EX 顯示卡







GALAX GeForce RTX 3060 Ti EX 顯示卡



GALAX GeForce RTX 3060 Ti EX 顯示卡





3DMark DXR 測試:



GALAX GeForce RTX 3060 Ti EX 顯示卡



3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具,支持 Microsoft DirectX Raytracing 技術,讓玩家測試不同顯卡對於光線追蹤的效能,測試得分為 7018,能夠滿足在 1080p、2K 下的實時光線追蹤遊戲需求。



GALAX GeForce RTX 3060 Ti EX 顯示卡



3DMark 推出全新 DirectX Raytracing feature test,採用 Microsoft DXR API 的光線追蹤測試,不再限制於 NVIDIA RTX 繪圖卡才能進行純淨的光線追蹤效能測試,AMD 繪圖卡亦加入支援光追蹤測試,即代表未來可以與 NVIDIA 和 AMD 繪圖卡進行測試比較。測試顯示,平均 FPS 數值為 26.76。





3DMark DLSS 測試:



GALAX GeForce RTX 3060 Ti EX 顯示卡GALAX GeForce RTX 3060 Ti EX 顯示卡

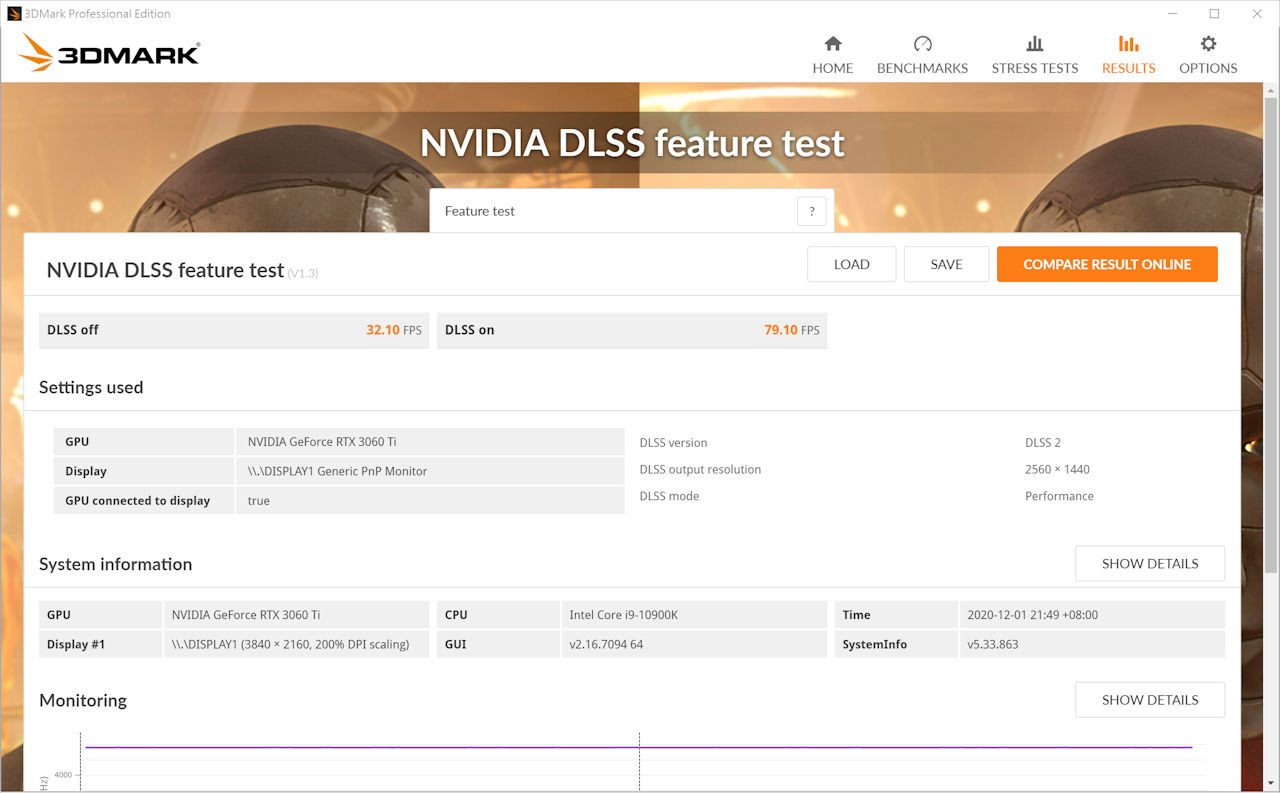

3DMark NVIDIA DLSS feature test 測試亦新增了全新 DLSS 2.0 版本的選項,支援 8K 解析度並設有三個 DLSS 模式,包括 Quality、Performance 及 Ultra Performance。筆者分別以 1080p 及 2K 解析度、DLSS 2.0 及 Performance 模式進行跑分測試,在 DLSS Off 情況下,平均 FPS 數值分別只有 53.01 及 31.82,但在 DLSS Performance mode 下,平均 FPS 數值分別提升至 115.63 及 79.10,效能增長幅度驚人。





《Bright Memory: Infinite - 光明記憶:無限》- DLSS 級別對比測試:



GALAX GeForce RTX 3060 Ti EX 顯示卡



另外採用《Bright Memory: Infinite - 光明記憶:無限》作 RTX 及 DLSS 效能測試,這款遊戲應該是暫時採用最多 RTX 元素的遊戲之一,不但包括全域照明、反射、陰影及環境光遮蔽,還加入了焦散效果 (caustics),即是光線經過光滑金屬或透明物體表面反射或折射後,產生匯聚和發散,形成新的光源並照亮周邊的其他物體;以及加入了多層透明效果,亦是暫時對繪圖卡的運算性能需求最高的遊戲之一。支援全新 DLSS 等級設定,提供「Quality」、「Balanced」、「Performance」及「Ultra Performance」四個級別選擇。



GALAX GeForce RTX 3060 Ti EX 顯示卡



為了測試最新的 DLSS 技術對遊戲效能的影響,筆者將 RTX 品質設定為「High」,分別在 DLSS Off 及 DLSS Performance Mode 下配合 1080p、2K 及 4K 解析度下執行 Benchmark。結果顯示,在三個解析度設定下,可以看到 DLSS Performance Mode 比 DLSS OFF 的平均 FPS 提升超過 60%,為玩家帶來更為流暢的 RTX 遊戲體驗。





《湯姆克蘭西之虹彩六號:圍攻行動》遊戲效能測試:



GALAX GeForce RTX 3060 Ti EX 顯示卡



之後採用《Tom Clancy's Rainbow Six Siege》內置的 Benchmark 工具進行遊戲效能測試,測試在「DirectX 11 API」、「超高」預設畫質設定下分別以 1080P、2K 及 4K 三個解析度執行,測試結果顯示在三種解析度下的平均 FPS 分別為 428、321及 176,可見「RTX 3060 Ti」顯示卡在一般主流級的 FPS 遊戲中能夠提供非常流暢的遊戲畫面,對於會在遊戲中追求高 FPS 的玩家會是一個不錯的選擇。



GALAX GeForce RTX 3060 Ti EX 顯示卡





《看門狗:自由軍團 Watch Dogs Legion》遊戲效能測試:



GALAX GeForce RTX 3060 Ti EX 顯示卡



Ubisoft 全新推出 Watch Dogs 的第三部續作 — 看門狗:自由軍團 - Watch Dogs: Legion,支援 NVIDIA RTX 光線追蹤及 DLSS 2.1 技術,能提升遊戲畫面的真實性及遊戲性能,RTX 光線追蹤反射效果提供了「適量」、「高」及「最高」三個畫質設定;DLSS 方面則提供了「效能模式」、「平衡模式」、「品質模式」及「超高模式」四個畫質設定。筆者將採用遊戲內置的 Benchmark 工具來測試繪圖卡的遊戲性能。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ DLSS OFF





將預設畫質設定為「非常高」、RTX 效果設定為「高」,分別在關閉 DLSS 及 DLSS「品質模式」下進行 Benchmark 測試,結果在 1080p 解析度下的平均 FPS 分別為 66 及 91,顯示「GeForce RTX 3060 Ti」在配合 DLSS 技術下,能在 1080p 畫質下應付「光追」3A 大作的運算需求。



GALAX GeForce RTX 3060 Ti EX 顯示卡

▲ DLSS 「品質模式」





GALAX GeForce RTX 3060 Ti EX (1-Click OC)

售價︰HK$3699

查詢︰Felton (2273-8393)



小編評語:



GALAX 推出全新「GeForce RTX 3060 Ti EX」顯示卡,搭載了 2.5 Slots、4 導熱管的厚身散熱器及兩把自家「WINGS」折面葉片風扇,提供不俗的散熱能力,輕鬆壓制 200W TDP 的熱設計功耗。而且在效能上更勝上代「RTX 2080 Super」,但換來更貼地的價錢,主力以 1080p 或 2K 解析度進行遊戲的玩家不容錯過。
