ASUS 全新推出「ROG Crosshair VIII Dark Hero」主機板，加入全新「暗黑英雄 Dark Hero」型號系列，特別專為最新 AMD Ryzen 5000 CPU 升級而設，主要升級的地方便是 16 個 Power Stage 供電設計，由 60A MOSFET 升級到 90A MOSFET，並且使用無風扇的被動式 PCH 散熱系統，以嶄新漆黑的外觀造型霸氣登場，更加入了 ASUS 獨家 Dynamic OC Switcher 功能，施展最強自動超頻功能。
ASUS ROG Crosshair VIII Dark Hero 主機板
▲ ASUS ROG Crosshair VIII Dark Hero 主機板
ASUS 全新推出「ROG Crosshair VIII Dark Hero」主機板，特別針對最新 AMD Ryzen 5000 CPU 升級而設，採用 16 個 90A Power Stage 數位供電設計，具備雙 PCIe 4.0 SSD 配置、802.11ax WiFi 6 無線模組、Dual 2.5G & 1G LAN 網絡模組及 SupremeFX 音效模組等，不但提供極緻豪華的供電模組以及穩定的超頻能力，更擁有全面豐富的週邊功能，絕對滿大部分高階玩家的需求。
這片「Dark Hero」採用了 ATX Form Factor 設計，尺寸為 30.5cm x 24.4cm，採用與「ROG Crosshair VIII HERO」另類的全黑化外觀風格，無論是 I/O Shield、VRM 散熱器、M.2 散熱器、PCH 散熱器或是 PCB 以及裝甲外殼，都是統一使用暗夜黑的色彩風格，更把所有散熱器的造型上設有右斜線散熱鰭片，帶來非常強烈的型格、帥氣印象。
此外，I/O Shield、M.2 散熱器及 PCH 散熱器中設有「ROG」、「DARK HERO」字樣及標誌性「敗家之眼」LOGO，並且加入一條連貫右斜的鏡面拉絲紋區域，全新外觀設計令產品質感及信仰大大提升，充滿 ROG 電競美學。
支援 Ryzen 5000 處理器
採用 AMD Socket AM4 處理器接口，支援新一代 Ryzen 5000 系列家族以及舊有的 Ryzen 4000 APU / 3000 / 2000 處理器，根據 AMD 官方文件指出，Socket AM4 將會一直沿用至少到 2020 年底，成為 AMD Desktop 入門至效能級平台的統一接口規格，全新的 Ryzen 5000 系列作為末代的處理器，終於來到尾聲，下一代 AMD Ryzen 處理器將會使用全新的 Socket 插座。

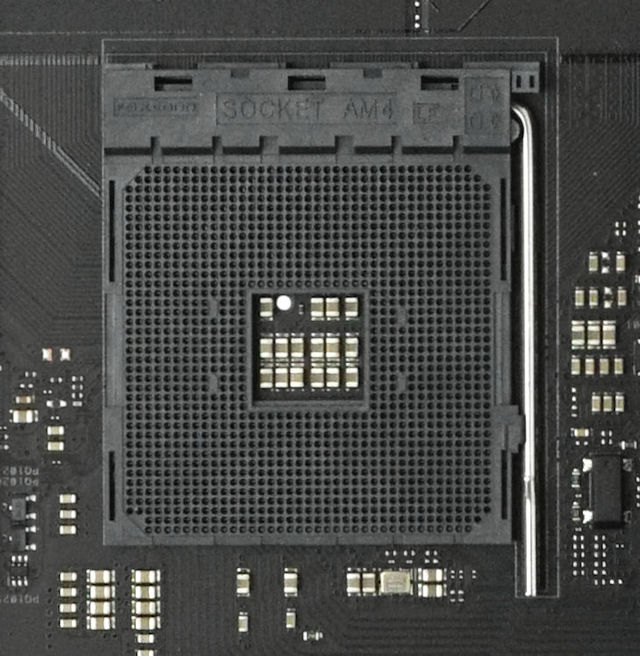

▲ 採用 AMD Socket AM4
AMD Ryzen 5000 Processor Family (Zen 3 architecture)
| Model | Process | Core/ Threads | L2 | L3 | Base Clock | Boost Clock | TDP | SMT | IGP | PCIe Support | Price |
| Ryzen 5 5600X | 7nm+12nm | 6/12 | 3MB | 32MB | 3.7GHz | 4.6GHz | 65W | ✔ | ✘ | 4.0 | US$299 |
| Ryzen 7 5800X | 8/16 | 4MB | 32MB | 3.8GHz | 4.7GHz | 105W | ✔ | 4.0 | US$449 | ||
Ryzen 9 | 12/24 | 6MB | 64MB | 3.7GHz | 4.8GHz | 105W | ✔ | 4.0 | US$549 | ||
| Ryzen 9 5950X | 16/32 | 8MB | 64MB | 3.4GHz | 4.9GHz | 105W | ✔ | 4.0 | US$799 |
經過 3 代微架構的改進， 基於全新 Zen 3 微架構的 AMD Ryzen 5000 系列處理器終於在 IPC 性能上完全超越 INTEL，無論是單核、多核、遊戲性能與功耗性能比上均領先對手、全面制霸，IPC 性能相較上代升幅達 19%，亦是自 2017 年「Zen」微架構推出以來最大升幅。
AMD X570 系統晶片
▲ X570 Chipset
AMD 為配合第三代 Ryzen 處理器發佈，同時推出全新 X570 效能級晶片組平台，有別於以往交由 ASMedia 代工設計，X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片，規格和功能均較上代強大得多，不過晶片 TDP 亦由上代 4.8W 提升至 15W，所以大部分 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。
▲ 超大型 PCH 散熱器
ROG Crosshair VIII Dark Hero 是華碩首款採用 PCH 被動式散熱設計的 X570 主機板，透過高導熱系數散熱貼把晶片組廢熱傳導到超大面積 PCH 散熱器，只需要輕微的氣流通過散熱器上散熱鰭片，便能帶走聚積下來的熱力，確保穩定同時亦提供極緻寧靜的工作表現。
▲ AMD X570 Block Diagram
全新 X570 系統晶片的 I/O 規格相較上代大幅提升，具備 3 組 PCIe 4.0 x4 介面，其中 2 組具備 Flexible PCIe 介面功能，可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1，亦可以換成 4 個 SATA 6Gbps 儲存介面，非常具彈性。
AMD 500 Series Chipset Family
| Chipset | Segment | USB 3.2 G2 | USB 2.0 | SATA | Uplink | PCIe Lanes | RAID | Dual GFX | OC Support |
| B550 | Mainstream | 2 | 6 | 4+4* | x4 Gen3 | 8 Gen2 +4* Gen3 | 0,1,10 | ✔ | ✔ |
| X570 | Enthusiast | 8 | 4 | 4+8* | x4 Gen4 | 8+8* Gen4 | 0,1,10 | ✔ | ✔ |
此外，AMD X570 系統晶片內建了 4 個 SATA 6Gbps，令系統晶片最高可支援 12 個 SATA 裝置，支援 AMD StoreMI 儲存加速技術 ，同時亦內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面，晶片規格相當強勁。
支援最高 DDR4-4866+ OC
▲ 4 DIMM 最高支援128GB 容量
記憶體方面，ROG Crosshair VIII Dark Hero 主機板有 4 組 DDR4 DIMM 擴充槽，支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組，支援 ECC 偵錯技術，系統記憶體最大容量為 128GB ，同時記憶體相容性亦有明顯改善，更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。
為改善記憶體線路訊號並提升超頻能力，記憶體線路佈局上採用 OptiMem III 設計，令記憶體與 CPU 之間的 Trace Path 更短，優化記憶體線路訊號並改善超頻能力，加上最新 Ryzen 5000 系列的記憶體控制器相較上代大有改善。主機板官方規格支援最高 DDR4-4866 O.C. 速度。測試採用 Crucial Ballistix gaming memory DDR4-3600 16GB 記憶體，能夠超頻至 DDR4-4866 C18 並完成負載測試，記憶體超頻表現相當強大。
16 PowerStage Digi+ 供電設計
▲ 採用 14 +2 供電設計
供電方面，這片 ROG Dark Hero 採用 14 + 2 PowerStage 數位供電設計，其中 14 個負責 CPU Vcore 供電，2 個負責 VCCGT 供電，並以雙倍的功率級運作，每兩個組成一個相位，每相供電能處理高達 180A 的電流。配合自家研發的 TPU 控制晶片，能準確監測 CPU 內部電壓的變化，實時對電壓作出補償，令工作電壓在負載後保持平穩，提升 CPU 超頻穩定性。
▲ Digi+ ASP1405I VRM 控制器 (左) &
Texas Instruments CSD95410RRB MOFSET (右)
搭載了自家 Digi+ ASP1405I VRM 晶片控制，棄用 Doubler 直接連接到 16 顆 Texas Instruments CSD95410RRB 90A Dr.Mos 晶片，每相能提供最高 180A 電流處理能力，整個供電組合能為處理器提供最大 1,260A 電力，每相供電能平均分攤處理器核心的電流負載，減低供電模組的負載溫度並提升工作壽命。
▲ 傳統倍相設計 VS 整合式 PowerStage 電源
今代 ASUS 全線 X570 系列主機板皆已放棄採用 Phase Doubler 去驅動相位，反而以雙倍功率級打造較少相數的供電設計，雖然最高可承受的電流不變，但刪去 Doubler 卻能提升 Transient Response 瞬態響應的時間，大幅縮短約 20ns 的供電反應延遲，亦能有效減低的 Vdrop 幅度達 30mV，進一步提昇極限超頻穩定性。
▲ Microfine 微粒合金電感 & 日系 10K Black Metallic 電容
搭配高品質的 Microfine 45A 微粒合金電感，電感內部顆粒較微細而且均勻，高磁導率相較傳統電感的損耗減低 75% ，降低電感滾降令電源轉換效率提升約 50% ，令電流容量大幅提升。ASUS 亦非常著重主機板的耐久度，選用了日系 10K Black Metallic 電容，相較一般固態電容高出五倍長的使用壽命，工作溫度範圍亦較一般固態電容更廣，能正常運作於 -180°C 至 125°C 的溫度範圍仍能保持其穩定性及壽命。
▲ 大型 VRM 延伸式導管金屬散熱器
主機板 VRM 供電模組採用大型延伸式導管金屬散熱器，具備右斜線散熱鰭片造型，能應付16 個 90A PowerStage 供電設計，確保供電模組保持較低的工作温度，以提供穩定的高性能輸出。
8-pin ProCool II 電源接頭
▲ 8-pin ProCool II 電源連接器
採用 CPU 8 + 4pin 供電插槽，其中 ATX 8-pin CPU 加入了 ProCool II 實心針腳電源接頭設計，並在電源接頭內以實心金屬針腳打造，比傳統以金屬片摺疊而成的針腳擁有更大的金屬切面面積，有效降低阻抗及提高可承受的電流數值，同時亦加上金屬包覆式防護外殼，提高插座耐用性及有效減低電磁干擾對供電穩定性的影響。
Debug LED、Retry Button
針對部分玩家喜愛使用開放式機箱甚至「裸機」，ASUS ROG Crosshair VIII Dark Hero 加入實體「POWER」開機鍵及「RESET」重新開機鍵，並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼，當系統無法啟動時能提供 Q-CODE 代碼，用家能得悉哪部份出現問題並進行故障排解。
設有「 Retry Button 」功能，在進行極限超頻時開機卡在 POST 階段，往往只是差一點運氣而已，當「 Reset Button 」沒有回應時需要長按「 Power Button 」 5 秒才能關機再重啟，「 Retry Button 」則可以快速為系統 Hard Reset ，同時不會進入 Safe Boot 模式，讓超頻玩家快速重試該超頻設定。
不鏽鋼 SafeSlot PCIe 接口
主機板提供 3 組 PCIe x16 擴充槽，當中 PCIEx16_1 及 PCIEx16_2 由 CPU LANES 提供，分別支援 PCIe 4.0 x16 及 PCIe 4.0 x8 速度配置，而 PCIEx16_3 則由 X570 晶片組提供，支援 PCIe 4.0 x4 速度配置，並且支援 NVIDIA 2-Way SLI 及 AMD 3-Way CrossFireX 顯示卡協同加速技術。另外亦透過 X570 晶片組提供 1 組 PCIe x1 插槽，採用開放式尾部設計，方便用家使用視訊擷取卡及音效卡等週邊。
▲ 具備 3 組 PCIe x16 繪圖卡接口
為應付高階繪圖卡的重量，PCIEx16_1 和 PCIEx16_2 接口均採用「 Safe Slot 」設計，透過全包覆式不鏽鋼加固以及焊接點強化，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，相較傳統 PCIe 接口其橫向強度提升了 1.8X ，縱向強度則提升 1.6X，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，接口外觀亦變得更好看。
PCIe Slot Configurations
| PCIEX16_1 | PCIEX16_2 | PCIEX_1 | PCIEX16_3 |
| x16 | - | x1 | - |
| x8 | x8 | x1 | - |
| x8 | x8 | x1 | x4 |
2 組 M.2 介面 + 8 個 SATA 3

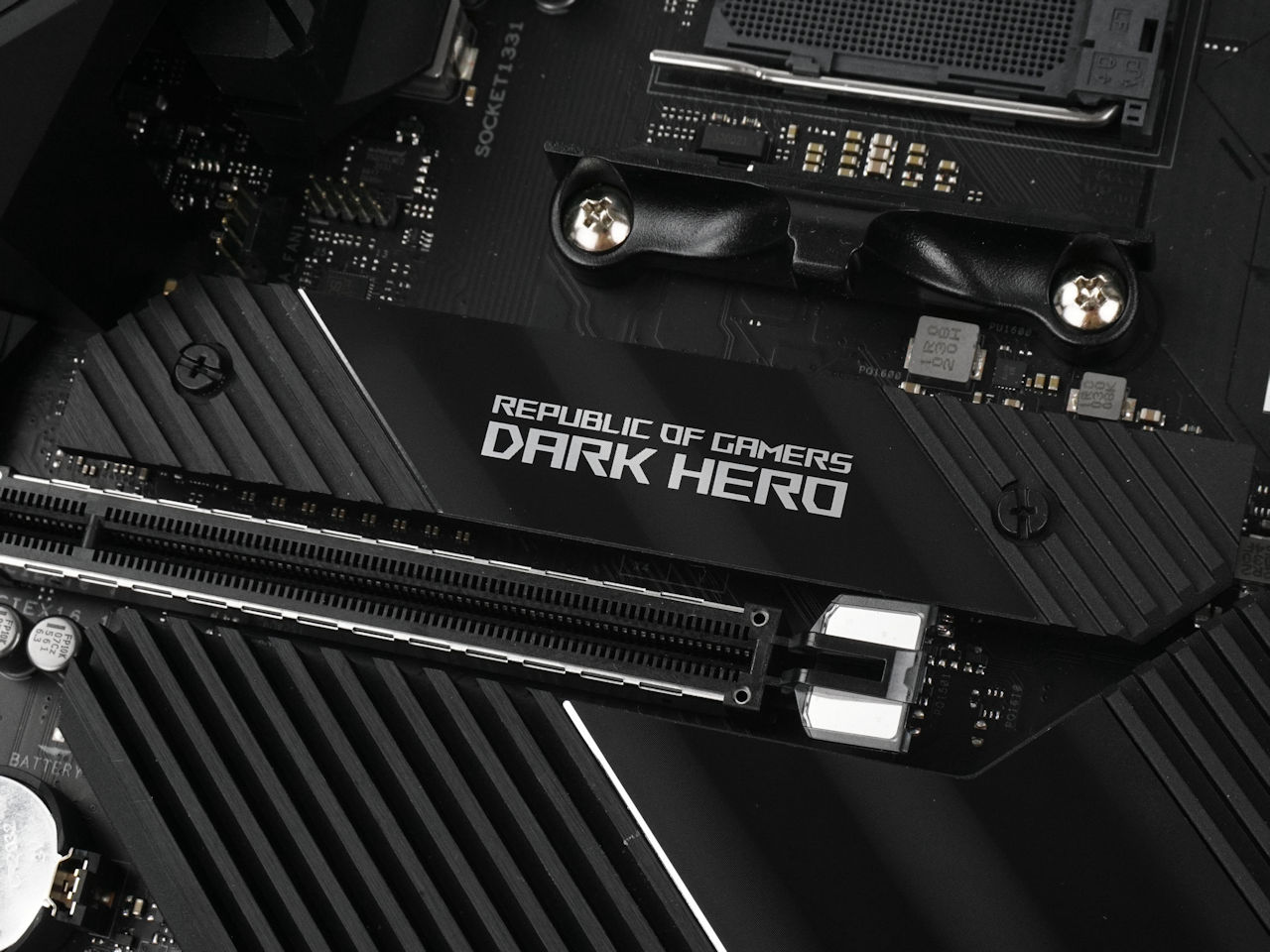

▲ M2_1 插槽
▲ M2_2 插槽
儲存空間方面，ROG Crosshair VIII Dark Hero 就提供了 2 組 M.2 連接埠，全部插槽皆支援最高 PCIe Gen 4 x 4 速度規格，最高傳輸速度為 64Gbps，M2_1 插槽位於 CPU 腳座下方，支援支援最長 M. Key 2280 長度規格，並由 CPU LANES 提供，而 M2_2 插槽位於 PCH 晶片組下方，支援最長 M. Key 22110 長度規格，並由 X570 晶片組提供，兩者皆相容於 SATA 6Gbps 傳輸協定的 SSD 產品， 並設有獨立 M.2 金屬散熱片，滿足高階 PCIe SSD 產品對散熱的需求。

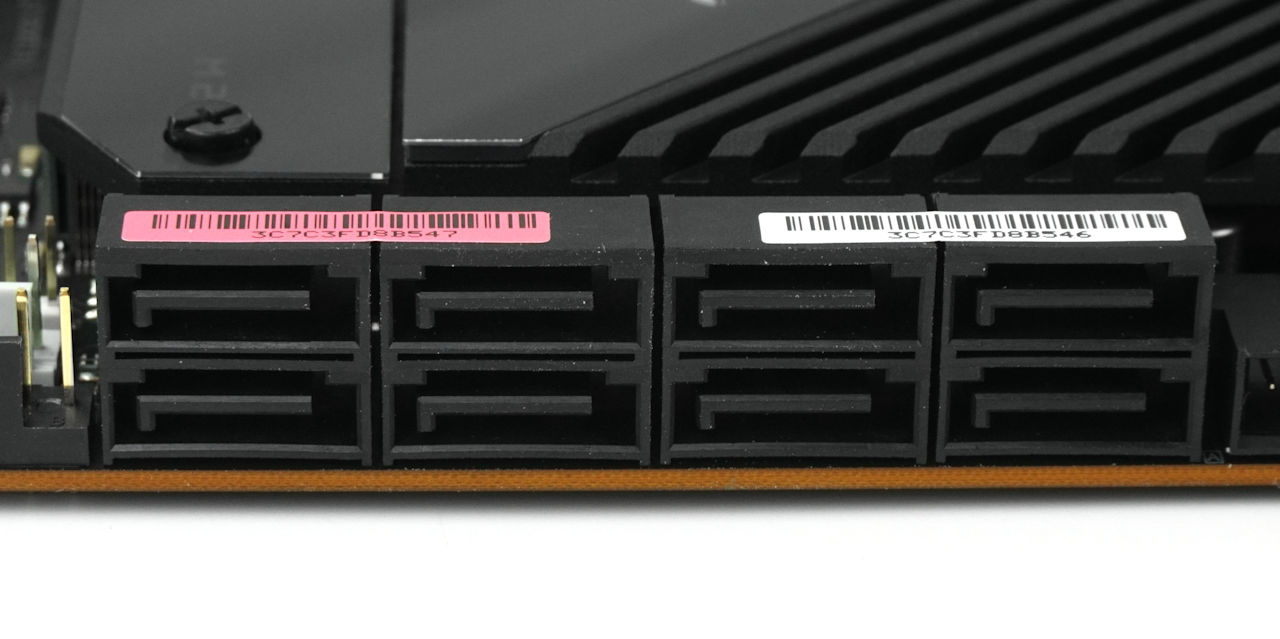

▲ 支援 8 組 SATA 6Gbps 連接埠
此外，主機板設有 8 組由 AMD X570 系統晶片組提供的 SATA 6Gbps 連接埠，支援 RAID 0、RAID 1、RAID 5、RAID 10 模式。
Pre-Installed I/O Shield
I/O 背板方面，主機板加入了內嵌式 I/O 背板設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，不但能強化了防塵效果，其獨特的鎖定機制亦令主機板上的接口與 I/O 背板連接更緊密，讓直接接觸 ESD 保護提升至 10KV 、空氣放電保護提升至 12KV ，相較一般主機板僅擁有 4KV 有著極明顯的改進。
這塊 ROG「暗黑英雄」主機板用家定位為高階遊戲玩家或超頻玩家的關係，因此放棄了主機板內建顯示輸出功能。USB 連接埠方面，全面放棄使用 USB 2.0 接口，提供 4 組 USB 3.2 Gen 1 5Gbps 接口、8 組 USB 3.2 Gen 2x1 10Gbps 接口，其中 7 組是 USB Type-A 和 1 組是 USB Type-C，另外亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口，連接性非常充足。
▲ 支援前置 USB Type-C 接口
Wi-Fi 6 無線網絡模組
▲ Intel AX200NGW 無線網絡模組
ASUS ROG Crosshair VIII Dark Hero 還搭載了 Intel AX200NGW WiFi 6 無線網絡模組，支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高無線連接速度可高達 2.4Gbps，追貼有線網絡速度，非常誇張。同時具備 Bluetooth 5.1 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域，帶來更高速、更遠傳輸距離的優勢。
Realtek 2.5G LAN + Intel 1G LAN
有線網絡方面，「Dark Hero」具備 Dual LAN 設計，分別採用 Realtek RTL8125 2.5G 網絡晶片及 Intel I211-AT 1G 網絡晶片，前者支援 10/100/1000/2500 Mbps 網絡連接速度，網絡傳輸性能提升高達 2.5倍，能更高的速度下載遊戲及傳輸文件，同時擁有更低的網絡延遲值，帶來暢順無比的連接體驗，後者額外提供一組 RJ45 Gigabit 網絡連接埠，支援 10/100/1000 網絡連接速度。兩者一同使用下，可配合現時非常流行的 NAS 網絡儲存裝置，能夠順速即時地存取大容量高清影片素材或是遊戲內容數據，非常實用。
▲ Realtek Dragon RTL8125B 2.5G 網絡晶片 (左) &
Intel I211-AT 1G 網絡晶片 (右)
此外，主機板更用上 Anti-surge LanGuard 設計及訊號耦合技術加上優質貼片元件，能確保連線的可靠及高傳輸量，加入靜電保護與 EDS 突波防謢元件，相較傳統 Ethernet 接口的靜電耐受性提升 1.9 倍，突波防護能力提升 1.3 倍。
主機板亦支援 GameFirst VI 專為 ROG 產品網路的最佳化軟件，以調整應用程式的網路使用優先順序，從而減少網路延遲，內置亦有系統效能及網絡監視器，可讓用家即時觀察電腦及網絡使用的情況，為玩家創造最好的網路環境。
ROG SupremeFX 7.1 立體音效模組
音效方面，ASUS ROG Crosshair VIII Dark Hero 在音效用料方面亦絕不馬虎，採用 ROG SupremeFX 7.1 立體聲音效模組，配上特殊屏蔽設計和專業級音效元件，搭載 Nichicon 音訊電容及可偵測抗阻的切換 MOSFET 用作調整耳機輸出，提供高達 121dB DNR 還提供極低底噪表現，高解析度呈現音軌的所有細節。
▲ ROG SupremeFX 7.1 立體音效模組 (左) &
Nichicon Fine Gold 音效電容 (右)
採用「Supreme FX S1220 」Audio Codec 晶片，其核心設計基於新一代 Realtek ALC1220， ASUS 透過與 Realtek 合作為晶片作出優化調校，提升至 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比 (SNR) 錄音品質，每組聲道均採用不同的 PCB 層提供獨立輸出，加入日本 Nichicon Premium 級音訊電容，提供溫暖、自然無比的音質。
▲ ESS SABRE9023P DAC 晶片
搭載了具備 Hyperstream 架構的 ESS Hi-Fi Sabre ES9023P DAC 晶片，將訊號轉換過程中產生的雜音降到最低。同時提供 -94 dB 的「總諧波失真」 (THD) 數值，越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出，帶來極致通透純淨的音訊，為專業遊戲玩家帶來迫真音響效果。
▲ RC4580 運算放大器
並且加入 Texas Instruments RC4580 Op Amplifiers 運算放大器，提供自動偵測及優化耳機抗阻設定，具有低雜訊、低諧波失真及高增益等特點，以提升耳機音效質素，與前或後耳機輸出插槽連接，支援 32-600Ω 輸出增益調節以滿足不同耳機的規格需求。
ASUS AURA Sync 燈效

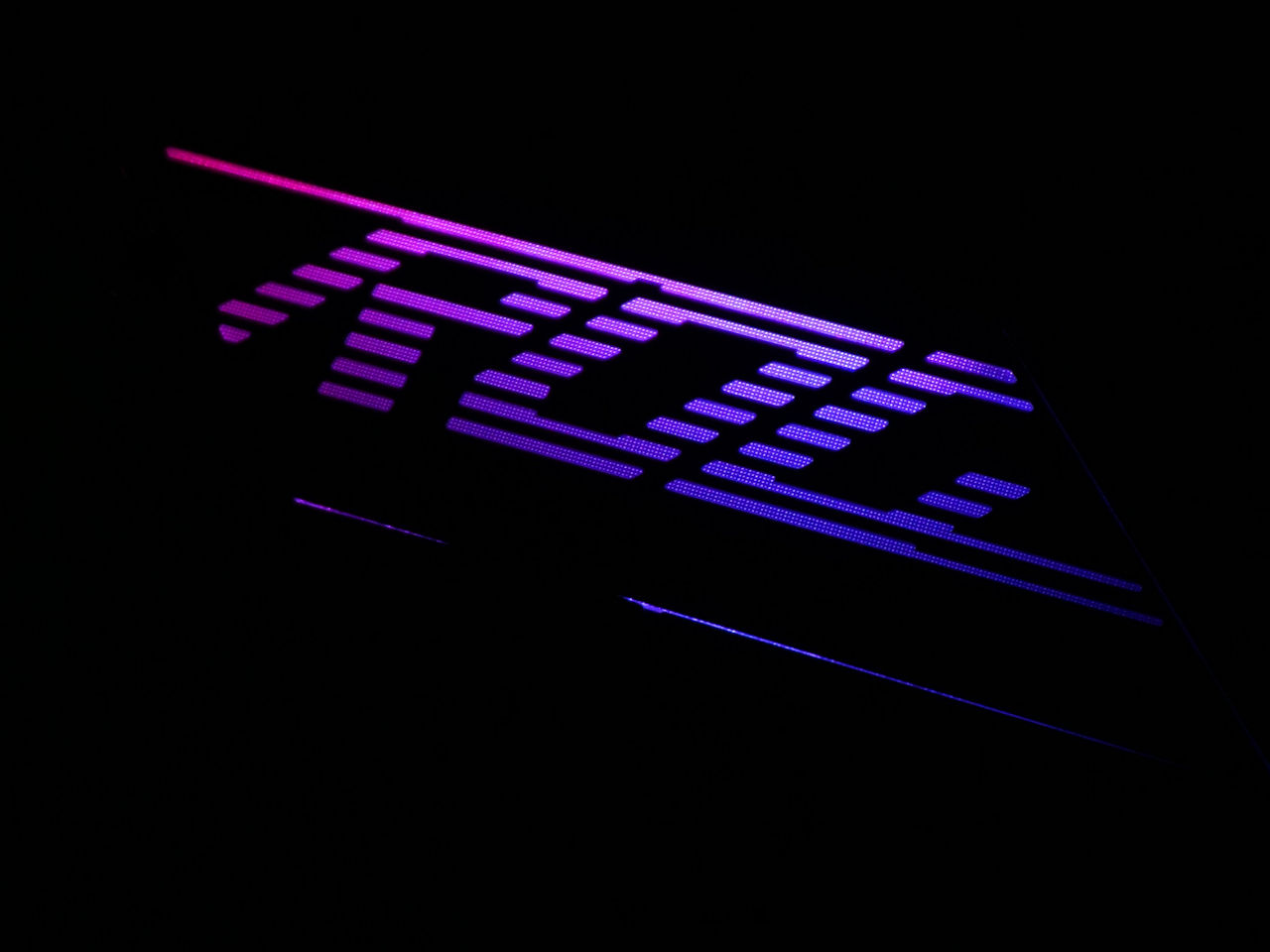

ROG Crosshair VIII Dark Hero 主機板當然亦加入了電競主題必備的 RGB 燈效元素，在 I/O Shield 的「ROG」LOGO 及 PCH 晶片組的標誌性「敗家之眼」圖樣設有華麗的 ARGB 燈效，包括「 Static 」靜態模式、「 Breathing 」呼吸模式、「 Color Cycle 」色彩循環、「 Rainbow 」彩虹變化、「 Cornet 」慧星效果、「 Flash and Dash 」快閃猛擊及「 Strobing 」頻繁模式等。
另備有 「CPU Temperature 」光效模式，會隨著 CPU 負載及內部核心溫度而轉變，經強化的「 Music 」音效模式，偵測系統音量輸出，當玩家在播放音樂、電影或進行遊戲時， LED 燈泡就會隨著音樂節奏或是遊戲中的槍撃聲音脈動。
為滿足電競玩家及水冷改裝玩家對 RGB 燈條的需求，主機板增加了 AURA RGB 控制接口數目，合共提供 2 組標準 5050 RGB 4 Pin 接口，電壓輸出為 12V 3A ，以及 2組可編程 WS2812B ARGB 3 Pin 插口，最高可支援 500 顆 RGB LED、電壓輸出為 5V 3A。
ASUS 獨家 Dynamic OC Switcher
▲ PBO 設定頁面
ASUS ROG Crosshair VIII Dark Hero 主機板加入華碩獨家研發的 Dynamic OC Switcher 功能，由於是實體硬件支援，因此暫時只有這塊主機板具備此功能。全新 Dynamic OC Switcher 功能技術結合了「All Core OC 」及「PBO」兩種不同的超頻模式，主機板會根據 CPU 温度或 CPU 電流值而決定切換兩種超頻模式，當系統在較低負載的時候，主機板先會運行 PBO 自動超頻模式，當處於較高負載的狀態時，主機板將會切換到 All Core OC 手動超頻模式，並且按照用家設定的數值來運行。
▲ Dynamic OC Switcher 設定頁面
實際切換的機制是，最初低負載時先運行「PBO」模式，當 CPU 電流值為 45A 或以上的時候 (預設)，主機板將會切換到「All Core OC 」模式，當 CPU 温度高於 75°C 時 (預設)，主機板將會切換到 「PBO」模式，當中 CPU 温度或 CPU 電流值的切換數值，用家是可以自由調整。
這樣的運作模式下，可以讓 CPU 的單核或全核心的狀態都能維持到最高頻率，任何時候都能達到最佳的電腦性能，並且解決了單一超頻模式帶來的缺點，包括「單核性能強、多核性能弱」、「多核性能強、單核性能弱」以及「過量超頻導致 CPU 過熱死機」等問題，非常完美超頻模式。
Dynamic OC Switcher 跑分測試：
測試平台：
AMD Ryzen Ryzen 7 5800X 處理器
ASUS ROG Crosshair VIII Dark Hero 主機板
Crucial Ballistix gaming memory DDR4-3600 16GB 記憶體 (OC DDR4-4866 C18)
NVIDIA GeForce GT 630 顯示卡
Windows 10 2004 (Build 10.0.19041) OS
NVIDIA 460.79 (Build Branch r460_22) Display Driver
筆者採用 Cinebench R20 進行跑分測試，測試平台為 Ryzen 7 5800X CPU、Dark Hero 主機板、DDR4-4866 C18 RAM，BIOS 設定為「純 PBO Advanced Mode + 200MHZ + 10X Scalar」。進行一次跑分，單核分數為 640 pts、多核分數為 5877 pts；單核時脈約為 4875MHz ~ 4925MHz、多核時脈約為全核 4575MHz，CPU 最高温度為 89°C。
筆者把 BIOS 設定為「 PBO Advanced Mode + 200MHZ + 10X Scalar」+「Dynamic OC Switcher Enable + 4750MHz + 1.35V」+「温度切換上限為 85°C」，再次進行Cinebench R20 跑分測試，單核分數為 644 pts、多核分數為 6301 pts；單核時脈約為 4875MHz ~ 4925MHz、多核時脈約為全核 4750MHz，CPU 最高温度為 84°C。在 Dynamic OC Switcher 跑分過程中，首先先以 All Core 4750MHz 1.35V (軟件顯示約為 1.28V ~ 1.29V) 進行多核心測試，CPU 頻率保持温度於 4750MHz 以及 CPU 最高温度於 84°C，剛好沒有觸發温度上限切換，多核心測試結束後便進行單核心測試，因為低負載關係下自動切換到 PBO 模式，以獲得最佳的單核性能表現。
從兩個跑分測試中，CPU 單核性能不變，而 Dynamic OC Switcher 模式的多核心性能表現則提升了 7.21% (視乎用家設定)，並且最高温度亦降低了 5°C。實際測試證明了 ASUS 全新 Dynamic OC Switcher 超頻功能非常強大，亦改善了過往單一超頻模式的缺點，以華碩黑科技來形容絕不誇張。
ASUS ROG Crosshair VIII Dark Hero 主機板
售價︰HK$3,690
查詢︰ASUS Hong Kong (3582-4770)
平平評語︰
ASUS 全新推出的 ROG Crosshair VIII Dark Hero 主機板，無論在 CPU 供電設計、記憶體超頻還是主機板散熱部分皆有作出加強，霸氣的漆黑外觀造形及 ROG 信仰燈效亦是非常引人，加上全新獨家 Dynamic OC Switcher 功能更是重點之一，為進階遊戲玩家及超頻玩家提供最佳的電腦性能表現，筆者極力推薦。
