2020-12-23
20Gbps USB-C 極速傳輸 !!
GIGABYTE VISION DRIVE 1TB 外置 SSD
文: Richard Chow / 評測中心


GIGABYTE 全新推出「VISION DRIVE 1TB Upgrade Kit」外置 M.2 SSD 套件,採用非常罕見 USB 3.2 Gen 2x2 Type C 介面,最高傳輸速度可達 20Gbps,升級套件版更附送 USB 3.2 Gen 2x2 PCIe 擴充卡,解決了大部分主機板缺乏 USB 3.2 Gen 2x2 接口的問題,確保 Desktop 用家能享受極速 USB 20Gbps 極速體驗。



GIGABYTE VISION DRIVE 1TB Upgrade Kit 外置 M.2 SSD 套件



GIGABYTE VISION DRIVE 1TB





近幾年來,人們對於外置儲存裝置的速度需求越來越高,越來越多用家轉用外置 SSD 儲存裝置,外置 M.2 SSD 更是近年熱烈關注。可是,一般的外置 M.2 SSD 通常只有最高 10Gbps 傳輸速度,而 GIGABYTE 全新推出的 VISION DRIVE 1TB Upgrade Kit 更是支援最高 20Gbps 傳輸速度,並提供了一塊 USB 3.2 Gen 2x2 PCIe 擴充卡,以應付大部分主機板缺乏 USB 3.2 Gen 2x2 接口的問題,亦附送精美保護盒,方便用家外出攜帶使用。





GIGABYTE VISION DRIVE 1TBGIGABYTE VISION DRIVE 1TB





GIGABYTE VISION DRIVE 1TB Upgrade Kit 型號為 GP-VSD1TB KIT,外置 M.2 SSD 盒尺寸為 115mm x 72mm x 20.7mm,外殼連內置 M.2 SSD 重量約 131g,整體非常輕巧,採用 VISION 創作者系列的白色主題風格,上殼為白色磨砂塑膠材質,下殼為黑色塑膠材質,並獲得 MIL-STD-810G 516.6 軍規可靠性認證,能承受 1.22 米的意外跌落,十分適合白色愛好者使用。





GIGABYTE VISION DRIVE 1TBGIGABYTE VISION DRIVE 1TB





底部四角設有快拆式防滑膠粒,拆除膠粒便能看見四角設有螺絲固定,雖然沒有快折設計,但使用螺絲固定可令產品更加穩固。





GIGABYTE VISION DRIVE 1TB

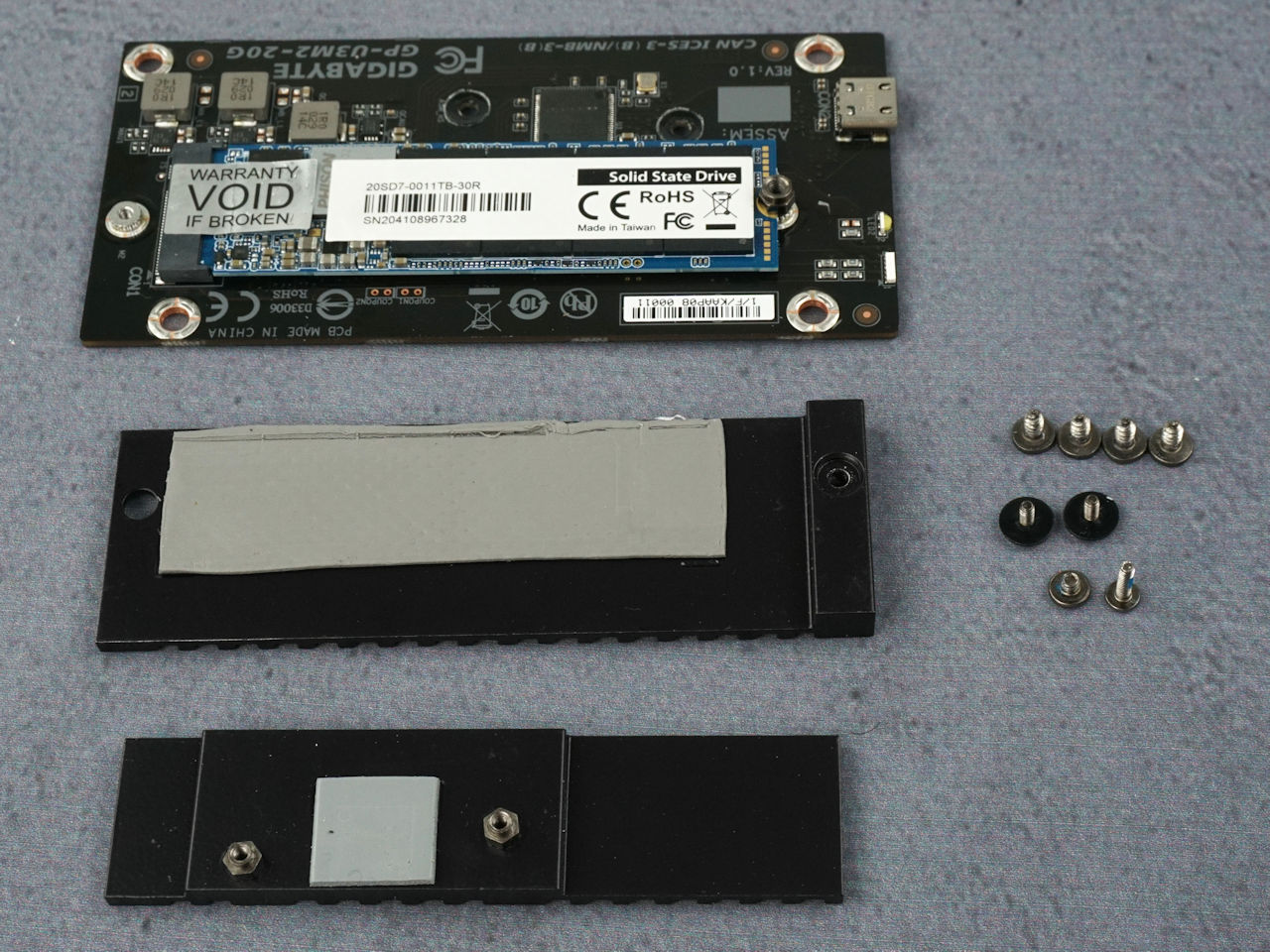

移除外殼後,可以看見內置具備獨立納米碳塗層鋁制散熱器,分別為 M.2 SSD 及 PCB 控制器散熱降温,具備高性能散熱貼片,配合外殼兩側及底部的散熱孔設計,能確保整個外置 SSD 保持較低的工作温度。







USB 3.2 Gen 2x2 介面



USB-IF 從 2017 年宣佈推出基於 USB 3.1 (USB 3.0) 改良後現時最新的 USB 3.2 傳輸介面,借助 USB-C 介面接頭,傳輸速度由單通道的 10Gbps 提升到雙通道的 20Gbps (必須雙 USB-C 傳輸線),即是 USB 3.2 Gen 2x2 介面的由來,亦能向下支援 USB 3.1、USB 3.0 及 USB 2.0 等傳輸介面。





GIGABYTE VISION DRIVE 1TB





GIGABYTE VISION DRIVE 1TB Upgrade Kit 支援非常少見的 USB 3.2 Gen 2x2 傳輸介面,最大傳輸速度為 20Gbps,並可支援 UASP、TRIM 及 USB On-The-Go 標準,隨產品附連 1 組 USB-C to USB-C 及 1 組 USB-C to USB-A 連接線材,以供用家不同需要。







M.2 SSD 1TB



GIGABYTE VISION DRIVE 1TB

GIGABYTE VISION DRIVE 1TBGIGABYTE VISION DRIVE 1TB

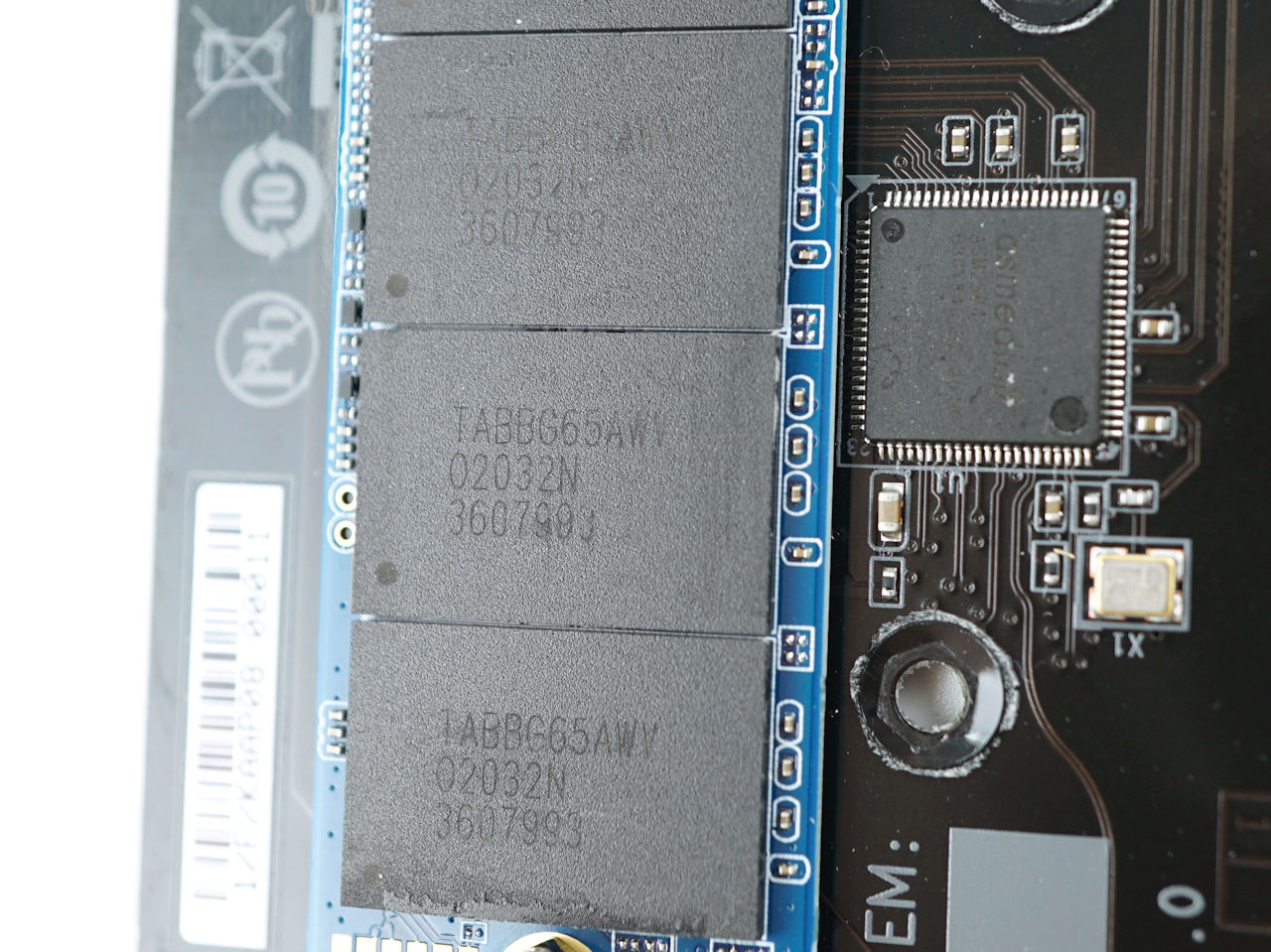

GIGABYTE VISION DRIVE 1TB Upgrade Kit 內置為 1 條 M.2 NVMe SSD,採用 Phison PS5012-E12 主控制器,支援 PCIe Gen 3x4 傳輸介面,配搭 4 顆 TOSHIBA 19nm TLC BiCS4 3D NAND 顆粒,型號為 TABBG65AWV,每顆顆粒容量為 256GB,合供為 1TB 容量,搭配 1 顆 Kingston DDR3L-1866 256MB 為 DRAM CACHE,1TB 總寫入量達 1600TBW,MTBF 平均故障間隔時間達 1,700,000 小時,相當不錯。





GIGABYTE VISION DRIVE 1TB









ASMedia ASM2364 控制器



GIGABYTE VISION DRIVE 1TB





GIGABYTE VISION DRIVE 1TB Upgrade Kit 採用 ASMedia ASM2364 USB 3.2 Gen 2x2 橋接晶片,支援 M.2 NVMe PCIe 3.0 x4 SSD 轉換,其傳輸速度可達 20Gbps,並無須安裝驅動程式便能直接讀取,是非常少見的 USB 3.2 Gen 2x2 to M.2 NVMe SSD 外接晶片。







ASMedia ASM3242 PCIe 擴充卡



GIGABYTE VISION DRIVE 1TB

GIGABYTE VISION DRIVE 1TB





GIGABYTE VISION DRIVE 1TB Upgrade Kit 附送一張 PCIe x4 擴充卡,採用 ASMedia ASM3242 USB 3.2 Gen 2x2 主控制晶片,支援 PCIe 3.0 x4 轉換,內置 xHCI 驅動程序及 UASP 功能,提供 1 組 USB 3.2 Gen 2x2 接口,最大 20Gbps 傳輸速度,並且向下支援 USB 3.1、USB 3.0 及 USB 2.0 等傳輸介面,無須額外供電。





GIGABYTE VISION DRIVE 1TB



保護盒及線接線材



GIGABYTE VISION DRIVE 1TBGIGABYTE VISION DRIVE 1TB





GIGABYTE VISION DRIVE 1TB Upgrade Kit 附送便攜保護盒,外觀表面採用編織設計,質感大增,內部兩邊提供收納網,方便用家收藏連接線材及外置 SSD 盒本體,以提供用家便攜使用,相當貼心。





GIGABYTE VISION DRIVE 1TB





另外,GIGABYTE VISION DRIVE 1TB Upgrade Kit 亦提供了 2 組連接線,分別是 UBS 3.2 (3.1) 20Gbps Type-C to Type-C 和 USB 3.1 (3.0) 10Gbps Type-C to Type-A,以供用家不同使用。







ATTO Disk Benchmark 測試︰



ATTO Disk Benchmark 是由 ATTO 公司推出的磁碟性能測試工具,該測試採用 256MB 資料大小,把資料的大小按 4K 、 8K 、 16K 直至增加至 64MB ,測試不同文件大小對磁碟寫入的速度影響,測試結果採用柱狀圖形表達。它採用順序寫入的方式測試磁碟的最佳讀寫能力,是現時業界標示產品最高性能的理論值基準測試。





GIGABYTE VISION DRIVE 1TB





據測試結果顯示,GIGABYTE VISION DRIVE 1TB Upgrade Kit 的最高讀取速度約為 1.92GB/s ,寫入速度則為 1.89GB/s,接近 USB 3.2 Gen 2x2 規格的頻寬極限。







CrystalDiskMark測試︰



CrystalDiskMark 是一套由日本人 宮崎 典行 (Hiyohiyo) 開發的磁碟測試程式,提供磁碟連續讀寫速度測試及不同佇列深度(Queue Depth) 的 4K 隨機多工讀寫性能測試。





GIGABYTE VISION DRIVE 1TB





透過 CrystalDiskMark 6.0.2版本進行測試,GIGABYTE VISION DRIVE 1TB Upgrade Kit 外置 SSD 套件,連續讀寫 SEQ1M Q8T1 速度分別為 2004.55 MB/s Read、2060.92 MB/s Write;SEQ1M Q1T1 速度分別為 1402.51 MB/s Read、1779.15 MB/s Write,RND4K Q32T1 隨機多工讀寫速度為 265.26 MB/s Read、248.97 MB/s Write;單線程、佇列深度數值為 1 的 4K 隨機讀寫速度為 38.80 MB/s Read、72.65 MB/s Write,連續讀寫速度已達到 USB 3.2 Gen 2x2 的極限,對比一般外置 USB 3.2 Gen 2x1 SSD 擁有壓倒性速度優勢。





GIGABYTE VISION DRIVE 1TB





即使測試容量改為 64GB,在極大容量文件測試下,GIGABYTE VISION DRIVE 1TB Upgrade Kit 的讀寫表現仍然保持不變,非常厲害。







AS SSD Benchmark 測試:



AS SSD Benchmark 同樣是現時業界測試 SSD 的主要基準之一,在不使用系統內存加速為前提,透過測量讀取及寫入 1GB 的大型檔案去測試 SSD 各方面的讀寫效能與速度。





GIGABYTE VISION DRIVE 1TB





GIGABYTE VISION DRIVE 1TB Upgrade Kit 於 AS SSD Benchmark 的性能基準得分為 1550,其中讀取表現得分為 623 、寫入表現得分為 593,而佇列深度數值為 64 的 4K隨機讀寫效能為 404.69 MB/s Read 及 335.33 MB/s Write,表現令人滿意。



設有 Copy-Benchmark,分別模擬不同情況下的文件複製情況,在「ISO」測試中,會對測試目標模擬複製兩個大型 ISO 映像檔案;在「Program」測試中,會寫入大量隨機大小的細碎檔案,模擬典型的程式文件夾中通常擁有許多小型檔案;在「Game」測試中,會寫入一個大型檔案及小量細碎檔案,模擬遊戲資料夾通常包含一個大的遊戲本體檔案及一些小型素材檔案等。





GIGABYTE VISION DRIVE 1TB

▲ USB 3.2 Gen 2x2 20Gbps





結果顯示,在 USB 3.2 Gen 2x2 20Gbps 傳輸速度下,模擬複製 ISO 映像檔案的寫入速度達到 1011.57 MB/s,模擬複製典型的程式文件夾的速度為 404.66 MB/s,以及模擬複製遊戲文件夾的速度亦有 735.52 MB/s,外置 SSD 來說非常不錯。





GIGABYTE VISION DRIVE 1TBGIGABYTE VISION DRIVE 1TB

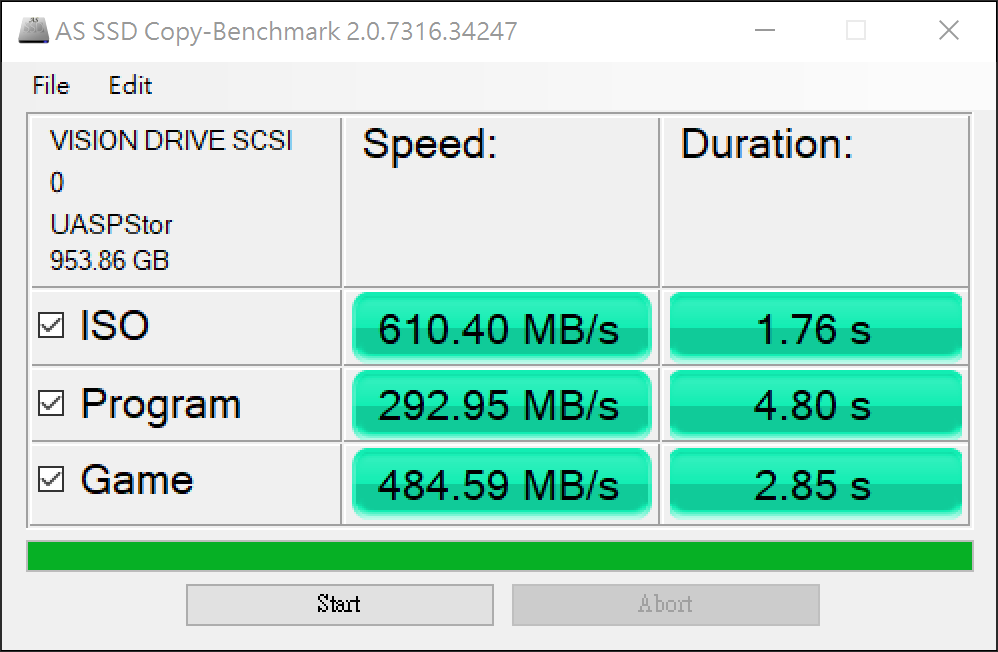

▲ USB 3.2 Gen 2x1 10Gbps (左) &

USB 3.1 5Gbps (右)





筆者亦嘗試把傳輸速度限制到 USB 3.2 Gen 2x1 10Gbps 及 USB 3.1 5Gbps 傳輸速度,發現實際模擬文件複製表現亦明顯有所下降。

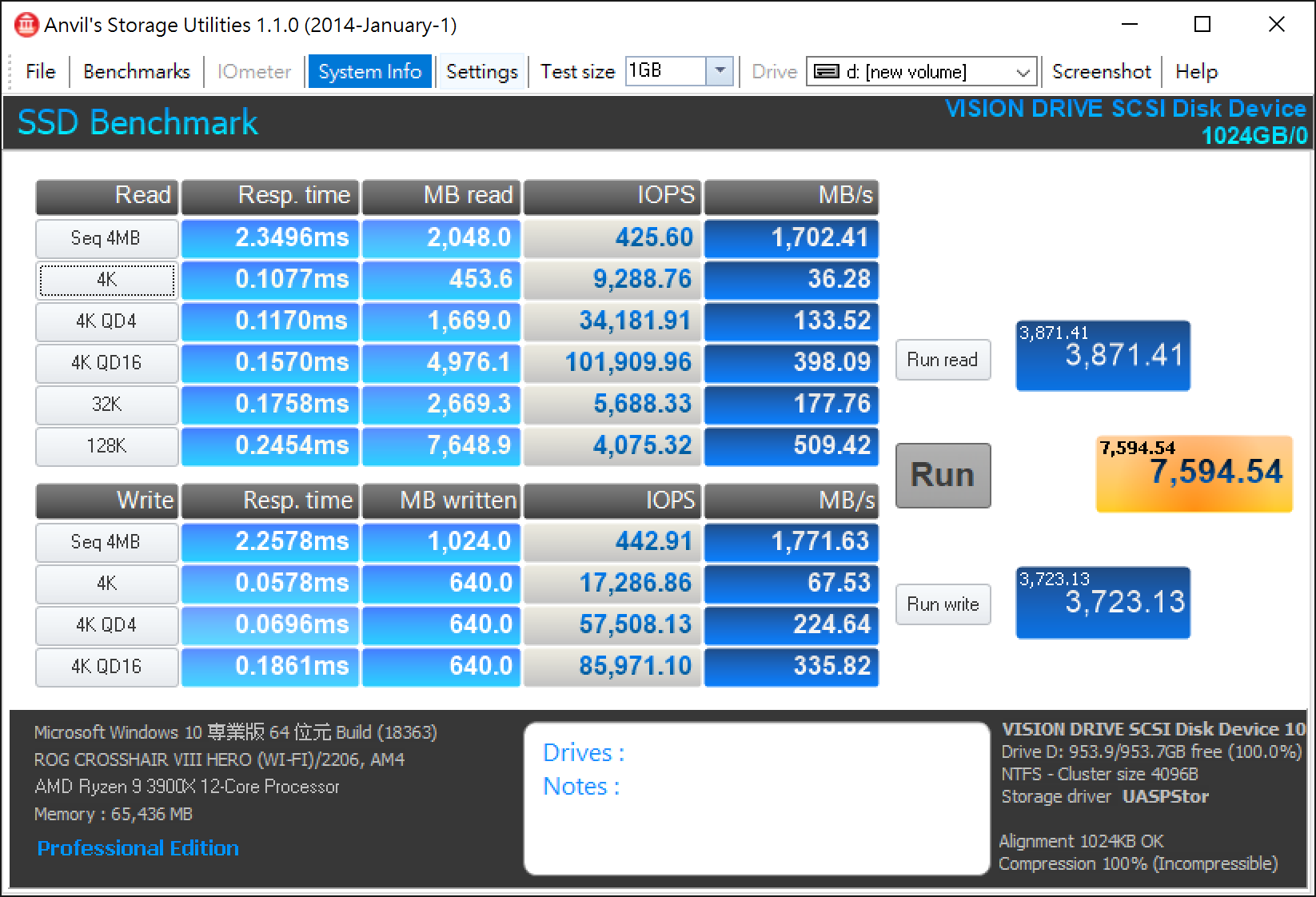

Anvil's Storage Utilities 測試︰



Anvil's Storage Benchmark 是一套專業的磁碟性能測試軟體,其內建了 IO Threaded 測試程序,可分析磁碟 4K 32 佇列深度的多工讀取、寫入及混合讀寫的 IO 性能。





GIGABYTE VISION DRIVE 1TB



GIGABYTE VISION DRIVE 1TB



GIGABYTE VISION DRIVE 1TB



GIGABYTE VISION DRIVE 1TB





IOPS 性能方面,4K QD128 Read 錄得 105750.6 IOPS、4K QD128 Write 則錄得 84821.7 IOPS,4K QD64 Read/Write 混合讀寫下則錄得 101302.9 IOPS,最後於 Anvil's Storage Benchmark 測試結果中獲得 7594.51分,在 USB 3.2 Gen 2x2 傳輸介面下表現非常不錯。







PCMark 10 Storage 測試︰



PCMark 10 Storage 測試會模擬電腦儲存裝置讀寫文書軟體、美工軟體、遊戲等程式的速度,能夠反映出真實使用時,開啟程式或存檔的效能表現。





GIGABYTE VISION DRIVE 1TB





PCMark 10 Storage 測試方面,GIGABYTE VISION DRIVE 1TB Upgrade Kit 的綜合得分為 1391,綜合了不同的使用情景後,其平均 Bandwidth 為 225.30MB/s 。





GIGABYTE VISION DRIVE 1TB Upgrade Kit (GP-VSD1TB KIT)

售價︰待定

查詢︰Synnex HK (2753-1668)





平平評語:



GIGABYTE 全新推出 VISION DRIVE 1TB Upgrade Kit 外置 M.2 SSD 套件,採用 USB 3.2 Gen 2x2 Type C 介面,能提供最高 20Gbps 傳輸速度,並附有 USB 3.2 Gen 2x2 PCIe 擴充卡,解決了主機板缺少USB 3.2 Gen 2x2 接口的問題,配合使用能享受 20Gbps 極速體驗,亦附連多條傳輸線材及保護盒,外攜使用更加方便,另外原廠提供五年保養服務。作為外置儲存裝置來說,1TB 大容量 20Gbps 傳輸速度絕對是豪華級體驗,筆者安裝 Cyberpunk 2077 遊戲,實際讀取遊戲時間亦是相當迅速,即使是 USB 20Gbps 亦能帶來不俗的讀寫表現。



文: Richard Chow/評測中心
