2021-01-28
AI 智慧天線、強化覆蓋
TP-Link Deco X90 AX6600 Mesh Router
文: Angus Wong / 評測中心


TP-Link 推出全新 Deco X90 Mesh Wi-Fi 系統進攻高階用家市場,採用 Broadcom 1.5GHz 四核心處理器,8 Streams 串流訊道設計提供合共 6,600Mbps 的三頻 Wi-Fi 網絡,透過 AI 智慧天線自動分析並強化 Node 與 Node 之間的連接,提供更廣闊的覆蓋範圍,而且內建了 TP-Link HomeShield 網絡保護系統,採用俗稱「小紅傘」的 Avira 引擎,設有網絡安全掃瞄、家長監護及 QoS 定義等實用功能,滿足中大型家庭對 Wi-Fi 覆蓋及速度的要求。



TP-Link Deco X90 Mesh Router 開箱測試



TP-Link Deco X90 Mesh Router 開箱

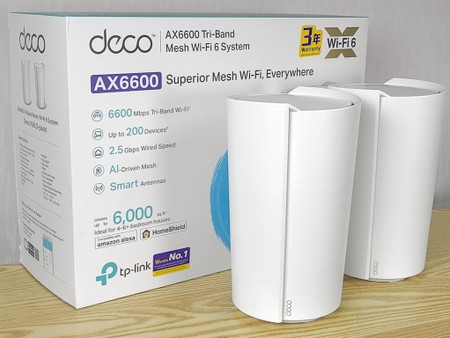

▲ TP-Link Deco X90 Mesh Router 2-pack 套裝





之前為大家介紹過 TP-Link 的入門級 Deco X20 及主流級 Deco X60 Mesh Router 套裝,今次終於要「補完」整個系列,要為大家介紹高階級別的 Deco X90 Mesh Wi-Fi 系統,採用合共 6 支隱藏式天線、8 Streams 串流訊道設計,提供高達 6,600Mbps 的三頻 Wi-Fi 網絡,亦是現時市面上最高規格的家用 Wi-Fi 6 Mesh Router 系統之一,2-pack 套裝應能滿足香港大部分中大型家庭對 Wi-Fi 覆蓋範圍及上網速度的要求。



TP-Link Deco X90 Mesh Router 開箱

▲ 花瓶形狀的白色柱體設計





外型方面,TP-Link Deco X90 的機身體積尺寸為 130mm x 123mm x 210mm,純白色的花瓶形狀柱體設計,擺放在家居內任何位置都宛如擺設般沒有違和感,而且筆者特別欣賞它將電源接口藏於機底內的設計,令機身更顯時尚簡潔。產品亦不設主路由器及衛星路由器的區別,所有節點都擁有完整功能,在需要添加節點時就更有彈性。



TP-Link Deco X90 Mesh Router 開箱

▲ 電源接口及 Reset 按鍵藏在機底內



TP-Link Deco X90 Mesh Router 開箱

▲ 2.5Gbps + 1Gbps LAN/WAN 接口





每部 Deco X90 設有一個 2.5Gbps 及一個 1Gbps RJ45 網絡接口,能自動偵測作為 WAN 或 LAN 模式運作。2.5Gbps Ethernet 接口不但能為未來更高的互聯網速度作好準備,亦能以更高速度連接高速的本地網絡儲存裝置,但是對有線網絡接口數量有較大需求的用家可能要考慮另購 Ehernet Hubs 或 Switch 產品。







三頻 AX6600 Mesh Wi-Fi 系統



TP-Link Deco X90 Mesh Router 開箱



Wi-Fi 規格方面,TP-Link Deco X90 採用 2.4GHz x 1 + 5GHz x 2 的三頻無線網絡設計,全部頻段皆採用 802.11ax Wi-Fi 6 傳輸協定,其中一個 5GHz 頻段支援 4x4 MU-MIMO、160MHz 頻寬,提供 4,804Mbps 無線頻寬,而剩下的 2.4GHz 及 5GHz 頻段則為 2T2R 設計,提供 574Mbps (2.4GHz) + 1,201Mbps (5GHz) 無線頻寬,三個頻段合共提供約 6600Mbps Wi-Fi Bandwidth,因此標示作 AX6600 規格的 MESH Wi-Fi 系統。



TP-Link Deco X90 Mesh Router 開箱



Router 內建了 4 支高增益天線及 2 支智慧天線,配合三頻無線網絡設計,將其中一組 5GHz 頻段用作節點之間的獨立 Backhaul 連接,相較雙頻 Mesh router 在速度及穩定性上會有非常明顯的優勢。而且具備了 AI-智慧漫遊技術,透過自動學習網絡環境,令無縫切換節點的過程更流暢,並準確分配每部 Deco 處理的連線,確保用家無論任何時間、身處家中任何角落都能享受最佳的 Mesh Wi-Fi 連線體驗。







拆解路由器



TP-Link Deco X90 Mesh Router 拆解

▲ 頂部加入兩組智慧型天線





拆開 TP-Link Deco X90 的外殼後,可以看到 Router 頂部設有兩組智慧型天線,負責節點之間的 Backhawl 通道收發,透過將三塊 PCB 天線焊在一起,做成全向式天線的設計,並以一道排線接駁著天線及路由器的 PCB 電路板,透過讀取三維軸向所接收到的訊號強弱差別,計算出每部節點的位置,再將訊號集中發送至該方向,建立最佳的傳輸路徑,將 Wi-Fi 訊號覆蓋最大化。



TP-Link Deco X90 Mesh Router 拆解

▲ 採用 Broadcom 的 Wi-Fi 6 解決方案





將天線、散熱器及金屬屏蔽移除後,就可以看到 Deco X90 採用了與之前介紹過的 Archer AX90 相同的 Wi-Fi 6 解決方案,搭載 Broadcom BCM6755 SoC 處理器。整合了 4 顆 ARM Cortex A7 處理器、核心時脈為 1.5GHz,提供 2 個 2T2R 的 Wi-Fi 頻道及 Gigabit PHY 功能,是一顆高度整合的低功耗 Wi-Fi SoC 晶片。



TP-Link Deco X90 Mesh Router 拆解

▲ Broadcom BCM6755 SoC 晶片





透過 Broadcom BCM6755 SoC 晶片提供 1 組 2.4GHz 及 1 組 5.0GHz 無線網絡,兩者皆支援 Wi-Fi 6 制式及 2T2R MU-MIMO 技術,最高無線傳輸頻寬為 574Mbps (2.4GHz) + 1,201 (5GHz),其中 5GHz 的頻段主要用於節點之間的獨立 Backhawk 連接之用,相較雙頻 Mesh Router 產品需要在同一個頻段同時處理節點及用戶裝置的流量,設有獨立 Backhawk 的三頻 Router 會更穩定、更高速。



TP-Link Deco X90 Mesh Router 拆解

Broadcom BCM43684 Wi-Fi 晶片





並加入一顆 Broadcom BCM43684 Wi-Fi 6 晶片,負責提供第二組 5GHz 頻道,支援 160MHz 訊道頻寬、4T4R 上下行 MU-MIMO,最高傳輸頻寬為 4,804Mbps,主要用於連接用家的裝置提供高速的 Wi-Fi 訊號,3 個頻段加總提供接近 6600Mbps 無線網絡速度,故標示作 AX6600 規格的 Mesh Router 產品。



TP-Link Deco X90 Mesh Router 拆解TP-Link Deco X90 Mesh Router 拆解

▲ Skyworks SKY85743-31 LNA 晶片 (左) /

Qorvo QPF4216 Wi-Fi FEM 模組 (右)





訊號增益方面,兩個 5GHz 頻段合共加入了 6 顆 Skyworks「Skyworks SKY85743-31」 高功率 WiFi FEM 前端模組,內建了 5GHz 增益器、收發開關及低噪音放大器 (LNA),擁有高靈敏度、抗干擾的特性,而 2.4GHz 頻段則採用了 2 顆 Qorvo QPF4216 Wi-Fi FEM,加強三個頻段的整體訊號收發能力。



TP-Link Deco X90 Mesh Router 拆解

▲ Broadcom BCM54991 2.5GbE PHY





有線網絡方面,Deco X90 透過 Broadcom BCM6755 SoC 提供 1 個 Gigabit Ethernet,並加入一顆 Broadcom BCM54991 2.5GbE PHY,提供 2.5Gbps Ethernet 連接埠,能夠自動偵測作為 WAN 或 LAN 使用。



TP-Link Deco X90 Mesh Router 拆解TP-Link Deco X90 Mesh Router 拆解

▲ ESMT F59L1G81MB 1Gb NAND Flash (左) /

ESMT M15T4G16256A 2Gb DDR3L RAM(右)





配備了 ESMT M15T4G16256A 2Gb DDR3L RAM,提供 256MB 系統記憶體,另外搭載一顆 ESMT F59L1G81MB 1Gb NAND Flash,容量為 128MB,作為路由器的韌體儲存空間。







TP-Link Deco 手機應用程式



DX60DX60



要設定 TP-Link Deco X90,用家必須透過智能手機或平板電腦下載 Deco App 進行設定,支援 Android 4.3 及 IOS 9.0 或以上版本平台裝置使用。在首次進行產品設定時,用家需要替產品接上 Ethernet 連接線及電源,等待狀態指示燈出現藍燈閃爍的狀態,接著便能透過 Deco APP 配對路由器並進行初始化,過程中依照畫面指示逐步進行即可,即使是沒有相關網絡架設經驗的用家都能輕鬆應付。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範



設定過程中會有明確的指引去指導用家每一步需要進行的動作,中途需要選擇家中的網絡連接類型及更改 Mac Address 等設定,如果不清楚相關設定的意思只需選擇建議選項即可,之後再填入 Wi-Fi SSID 名稱及密碼,整個設置只需數分鐘即可完成,非常簡單。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範



而要新增節點亦相當簡單,將要加入的 Deco 節點插入電源後,在 Deco App 選擇加入另一個 Deco,系統會自動尋找 Deco 並加入至 Mesh 系統之中,非常方便。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ Deco App 介面清晰易用





支援雲端遙距管理服務,透過將網絡綁定至 TP-Link ID,之後用家無論身處何處都能透過雲端管理家裡的 Wi-Fi 設定,例如當家人表示路由器速度變慢時,可以遠端檢查流量狀態或重啟路由器,又或是在家中有親友探訪時,遠端開啟 Guest Wi-Fi,提供多一組獨立的 SSID 供訪客使用。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 支援雲端遙距管理







TP-Link HomeShield 網絡保護系統



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ HomeShield 設有免費版及付費 Pro 版本





TP-Link Deco X90 Mesh Wi-Fi 系統也內建了 HomeShield 家長照護服務,同樣具備防毒保護、家長監護及 QoS 管理三大功能,分為免費版及 Pro 版,前者能夠使用到部分基本功能,後者則提供更全面的家庭網絡保護,首次啟動產品能夠免費試用 HomeShield Pro 服務 30日,試用結束後便需要付費訂閱,訂閱費用為每月 HK$48 或每年 HK$433,每年訂閱的費用約為原價的 75折,訂閱後系統會連結 Google Play Store 或 Apple iTunes Store 進行收費,對網絡安全有顧慮或是需要全面的家長監護功能的用家值得加購。





網絡防毒保護功能



TP-Link HomeShield 其中一大功能就是提供網絡防毒保護功能,設有惡意內容過濾、入侵偵測、IoT 保護及 DDos 防護功能,保護網絡不受釣魚網站、惡意連結、木馬、勒索及間諜軟體等的攻擊,服務建基於俗稱「小紅傘」的 Avira 防毒系統數據庫,定時更新病毒庫及具威脅的網站資料,同時會在出現資安危害時作警報通知,全方位保障用家的網絡安全。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 提供網絡防毒保護功能





而且能讓用家定時進行網絡掃瞄,檢查用家的網絡是否出現網絡安全性隱憂及影響網絡效能的問題,讓網絡維持安全且高效能。





家長監護功能



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 提供家長監護功能





至於家長監護功能,HomeShield 免費版提供了基本的網站封鎖及內容過濾功能,而就寢時間、時間限制及關閉時間功能則需要加購 HomeShield Pro 才能使用。用家能針對不同的家庭成員及裝置指定不同的 Profile,例如設定子女每日能夠使用網絡的時間限制或是他們能夠使用的網站及應用,對於家裡有小孩子的家長來說會是非常實用的功能。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 能夠封鎖網站或過濾特定連線內容





當子女升上小學、中學後,少不免都會有自己的電話、電腦,身為家長就最怕他們在網絡上看到不良的內容,又或是在線上學習時偷偷打電動,HomeShield 的網站封鎖及內容過濾功能就非常實用了,用家能夠禁止特定用家瀏覽成人內容、賭博網站、社交網站及遊戲連線等等,同時亦可以手動輸入指定網址進行封鎖,避免他們吸收到錯誤的網上資訊。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 受限對像嘗試瀏覽被封鎖的網站時會 Redirect 至警告畫面





傳統的路由器在網站禁止方面只能夠單靠家長手動逐一輸入,但不良網絡多不勝數,這種封鎖方式既費時又失事。TP-Link HomeShield 就支援過濾特定的網絡連線內容,其原理其實就是廠商已經預先將不同類型的網站歸類好,免卻用家自行輸入的煩惱。筆者分別測試了多個成人影音網站、線上遊戲網站及賭博網站,實測都能夠準確地過濾掉大部分的相關網站。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 家長會收到子女要求存取特定網站的通知





但如果子女認為系統封鎖了正常的網站內容,或是子女想要瀏覽特定的網站,其實是可以在警告畫面中要求存取該網站,這時家長手機的 Tether App 會發出「網站存取請求」的通知,讓家長選擇允許或拒絕子女的要求。



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 能夠觀察子女的瀏覽紀錄





還能夠觀察用戶組的瀏覽記錄,查看子女當天的上網時間、最常前往的網站及有沒有嘗試連線至被封鎖的網站,從而及時糾正他們的上網習慣,或是手動解禁被誤封的網站。





QoS 管理功能



TP-Link Deco X90 Deco App 示範TP-Link Deco X90 Deco App 示範

▲ 設有 Qos 管理功能





在 QoS 管理功能中,用家可以設定讓路由器優先處理特定裝置的網絡封包,以最高優先度將頻寬預留給指定的裝置,並將餘下的頻寬分給其他已連線的產品,確保遇到流量擁塞時仍能保持網路高效運行。







速度測試︰



Wi-Fi 測試場景平面圖_2

▲ 速度測試參考平面圖



採用內建了 Intel 新一代 Wi-Fi 6 AX200 無線網絡模組的筆記本型電腦,支援 2T2R、1024-QAM 及 160MHz 訊道頻寬規格,配合兩部 TP-Link Deco X90 組成的 Mesh Wi-Fi 網絡進行測試,單一裝置最大無線傳輸頻寬為 2.4Gbps。分別在編輯部三個不同位置以網速測試工具透過獨立 1Gbps 商業寬頻測試互聯網連接速度,測試點及路由器的放置位置可參考上方的平面圖。



TP-Link Deco X90 Mesh Wi-Fi 速度測試



測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz923.55897.965.55
測試點 25.0GHz889.82790.665.83
測試點 35.0GHz655.75380.258.02





測試結果顯示,TP-Link Deco X90 在理想的接收環境下 Wi-Fi 速度相當高,擁有超過 900Mbps 的上傳及下載速度,即使是距離主路由器最遠位置、隔了兩面牆壁的隔壁單位,亦有著 655Mbps 的下載速度,而且連線延遲依舊處於低水平,足見獨立的 Backhaul 通道對 Mesh 系統的影響力,兩隻 Deco X90 的 Wi-Fi 訊號應該足夠應付香港普遍的 5 - 6房單位。





TP-Link Deco X90 Mesh Router (2-pack)

定價︰HK$3,998

查詢︰Everbest (2541-2982)





小編評語︰



TP-Link 全新推出的 Deco X90 採用了三頻網絡設計,提供 4,804 + 1,201 + 576Mbps、合計 6600Mbps 的 Wi-Fi Bandwidth,應是現時市面上擁有最高無線網絡頻寬的家用 Mesh Router 之一,特別加入了智慧式天線及 AI 智慧漫遊技術,設有獨立 Backhawl 處理節點之間的傳輸,而且其中一個 5GHz 頻段支援 4T4R MU-MIMO 及 160MHz 頻寬,令實際 Wi-Fi 速度表現相當理想,再加上附連實用的 HomeShield 服務,HK$ 3,998 的定價在同級產品當中完全沒有對手。

文: Angus Wong/評測中心
