中階 Z590 用 18 相供電 ??
MSI MPG Z590 GAMING CARBON WIFI
文: Richard Chow / 評測中心


MSI 全新推出「MPG Z590 GAMING CARBON WIFI」主機板,主機板 VRM 供電設計相比上代 Z490 有所加強,採用 18 相 75A 數位供電設計,搭配特別造型的大型 VRM 散熱器,提供強大穩定的高性能輸出,加入支援最新 PCIe 4.0 傳輸介面及最新的 802.1ax WiFi 6E 無線模組,全新的外觀設計及 Mystic Light 炫彩燈效更帶來深刻的印象。





MSI MPG Z590 GAMING CARBON WIFI 主機板



MSI MPG Z590 GAMING CARBON WIFI

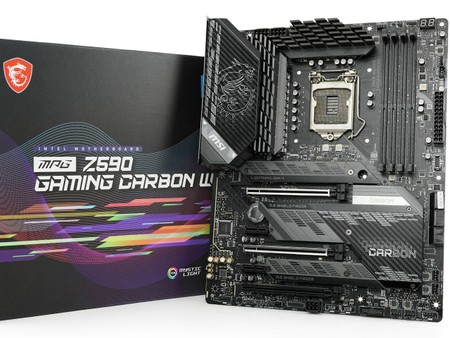

▲ MSI MPG Z590 GAMING CARBON WIFI 主機板





MSI 全新推出「MPG Z590 GAMING CARBON WIFI」主機板,定位為 MPG 中高階 Z590 主機板,相比上代 14 相 60A 供電設計,今代採用了更加誇張的 18 相 75A 數位供電設計,配置了十分特別的大型 VRM 散熱器,提供強勁穩定的供電性能,加入支援最新的 PCIe 4.0 傳輸規格、最新的 802.1ax WiFi 6E 無線模組、2.5G LAN 網絡模組、三組 M.2 SSD 配置,提供不俗全面的週邊功能,絕對滿大部分用家的需求。





MSI MPG Z590 GAMING CARBON WIFI



MSI MPG Z590 GAMING CARBON WIFI 主機板採用 ATX Form Factor 設計,尺寸為 30.4cm x 24.4cm,6 層 2oz Copper PCB 設計,一樣保留「GAMING CARBON」傳統的特色,在 I/O Cover 及 PCH 散熱器加入碳纖維裝飾表面設計,亦加入了標志性「龍紋圖騰」及「CARBON」字樣,散熱器表面更加入了特別的「等化器向量」圖案塗層,VRM 散熱鰭片更模仿相似的新穎造型,全新的外觀設計帶來加強烈帥氣的印象感,另外所有散熱器都採用了磨砂陽極氧化處理,質感大增。







Socket LGA 1200 接口



MSI MPG Z590 GAMING CARBON WIFI

▲ Socket LGA 1200





新一代「Z590」晶片組主機板沿用 Intel Socket LAG 1200 處理器接口,支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列,提供最多 8 核心、16 線程設計,加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片,亦相容現時第 10 代 Intel Core 處理器 Comet Lake-S 系列。



11th Gen Intel Core Desktop Processors

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-11900KF14nm8/164MB16MBTBCTBC125W--DDR4-3200
Intel Core i9-11900K8/164MB16MB3.5GHz5.3GHz125WIntel Xe 32 UE1.35GHz
Intel Core i9-11900F8/164MB16MBTBCTBC65W---
Intel Core i9-119008/164MB16MBTBCTBC65W-Intel Xe 32 UE1.35GHz
Intel Core i7-11700KF8/164MB16MBTBCTBC125W--
Intel Core i7-11700K8/164MB16MBTBC5.0GHz125WIntel Xe 32 UE1.35GHz
Intel Core i7-11700F8/164MB16MBTBCTBC65W---
Intel Core i7-117008/164MB16MBTBCTBC65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11600KF6/123MB12MBTBCTBC125W--
Intel Core i5-11600K6/123MB12MBTBC4.9GHz125WIntel Xe 32 UE1.35GHz
Intel Core i5-116006/123MB12MBTBCTBC65W-Intel Xe 32 UE1.35GHz
Intel Core i5-115006/123MB12MB2.7GHz4.6GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11400F6/123MB12MBTBCTBC65W---
Intel Core i5-114006/123MB12MB2.6GHz4.4GHz65W-Intel Xe 24 UE1.35GHz



雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程,而核心數量由第 10 代的最高 10 核心、20 線程改為最高 8 核心、16 線程設計,經過 Rocket Lake-S 微架構改良後,IPC 獲得最高 19% 的提升,記憶體速度提升到原生 DDR4-3200,CPU PCIe Lanes 增加到 20 條,並加入支援 PCIe 4.0 傳輸規格、AVX -512 指令集、Intel Xe Graphics 繪圖核心,新增 AV1 解碼器等。







Intel Z590 系統晶片





MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI

▲ PCH 散熱器 (左) & Intel Z590 系統晶片 (右)





Intel 500 Series Chipset Comparsion



 Z590H570B560H510
CPU OC SupportYesNoNoNo
CPU PCIe Configuration

1x16+1x4

2x8+1x4

1x8+3x4

1x16+1x41x161x16
IGP Output Ports/Pipes3/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/2
Memory OC SupportYesYesYesNo
Optane SupportYesYesYesNo
CNVi Integrated WiFiAX201AX201AX201AX201
SDXC SDA 3.0 SupportNo
DMI 3.0 Lanesx8x8x4x4
Max HSIO Lanes30302414
Total USB Port14141210
USB 3.2 Gen 2x2322-
USB 3.2 Gen 2x11044-
USB 3.2 Gen 1x110864
Max PCIe Lanes24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen3
Rapid Storage SupportYes
RST for PCIe Storage3210
Total SATA Ports6664
RST RAID SupportYesYesYesNo
vPro SupportNo



全新 Intel 500 系列晶片組加入了支援原生 USB3.2 Gen 2x2 20Gbps 連接埠,另外 Z590、H570、B560 晶片組加入了支援記憶體超頻功能,Z590、H570 晶片組的 DMI 3.0 Lanes 由 x4 提升到 x8,總頻寬為 7.86 GB/s,擴充裝置的 I/O 頻寬壓力得到減輕。







支援最高 DDR4-5333+ OC



MSI MPG Z590 GAMING CARBON WIFI

▲ 4 DIMM 最高支援 128GB 容量





記憶體方面,MSI MPG Z590 GAMING CARBON WIFI 主機板有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,系統記憶體最大容量為 128GB 。



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI



為改善記憶體線路訊號並提升超頻能力,記憶體線路佈局上採用 DDR4 Boost 設計,令記憶體與 CPU 之間的 Trace Path 更短,優化記憶體線路訊號並改善超頻能力。主機板官方規格表示採用第 11 代 intel Core 處理器採用最高 DDR4-5300+ O.C. 速度,測試採用 i9-10900K 及 Crucial Ballistix gaming memory DDR4-3600 16GB 記憶體,手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-4700 並完成負載測試,記憶體超頻能力十分不錯。







18相 Dr.MOS 數位供電設計



MSI MPG Z590 GAMING CARBON WIFI

▲ 採用 16 + 1 + 1 相數位供電





供電設計方面,MSI MPG Z590 GAMING CARBON WIFI 主機板採用 18 相數位供電設計,其中 16 相位獨立負責 CPU vCore 供電、 1 相位為 VCCGT 供電、1 相位為 VCCSA 供電,CPU vCore 供電為兩相並聯供電設計,而 VCCGT 和 VCCSA 供電為單相直出,以單一 PWM 訊號驅動兩相 MOSEFT,並棄用 Doubler 倍相器,能平滑 CPU電壓及電流,提升 Transient Response 瞬態響應時間及降低供電反應延遲,提升 CPU 供電穩定性。



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI

▲ ISL69269 PWM 控制器晶片 (左) &

Renesas RAA220075 75A Dr.MOS 晶片 (右)



MSI MPG Z590 GAMING CARBON WIFI

▲ On Semiconductor NCP252160 60A Dr.MOS 晶片





採用 Renesas Intersil ISL69269 PWM 控制器,以 16 (8x2) + 1 + 1 相配置方式運作,驅動 16 +1 顆 Renesas RAA220075 75A Dr.MOS 晶片,每相供電平均攤分電流負載,加強系統穩定性及高電流耐受度以應付繁重的運算需求,每相能承受 75A 的電流通過,最大支援 1200A CPU 電流負載,足夠應付現時第 10 代 Intel Core CPU 高頻率高負載超頻輸出,另外 VCCSA 供電則使用 1 顆 On Semiconductor NCP252160 60A Dr.MOS 晶片。





MSI MPG Z590 GAMING CARBON WIFI

▲ 全封閉式金屬電感及 10K 小時固態電容





採用金屬製全封閉式電感、 10K 小時固態電容,可使供電時所產生的雜訊及損耗更加少,除了提供系統穩定及充裕的超頻能力外,還可以使主機板於長期超頻下仍能承受壓力,增加組件耐久力。



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI

▲ CPU 8+8 pin 及 PCIe 6-pin 電源插座





主機板採用 CPU 8 + 8pin 供電插槽,以及具備額外 PCIe 6-pin 輔助電源插槽。







大型波浪造型鋁擠散熱器



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI



MSI MPG Z590 GAMING CARBON WIFI 採用大型波浪造型鋁擠散熱器,鋁擠散熱器能造出更多散熱鰭片,以高低波浪造型切割及斜割模擬「等化器向量」圖案,來獲得更多的散熱面積,並具備導熱管連接,配搭高性能 7 W/mk 導熱貼,外型上不但新穎特別,而且十分有利散熱,能應付 18 相 75A 供電設計,確保供電模組保持較低的工作温度,以提供穩定的高性能輸出,散熱器表面更採用磨砂陽極氧化處理,質感大增。







Debug LED



MSI MPG Z590 GAMING CARBON WIFI



MSI MPG Z590 GAMING CARBON WIFI 設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Q-CODE 代碼,用家能得悉哪部份出現問題並進行故障排解,非常實用的功能。







Lightning PCI-E Gen 4、PCIe Steel Armor 插槽



主機板提供 3 組 PCIe x16 擴充槽,當中 PCI_E1 及 PCI_E3 插槽由 CPU LANES 提供分別支援最高,支援最高 PCIe 4.0 x16 及 PCIe 4.0 x8 傳輸配置,而 PCI_E5 插槽則由 Z590 晶片組提供,支援最高 PCIe 3.0 X4 傳輸配置,並且支援AMD 3-Way CrossFire 顯示卡協同加速技術。另外亦透過 Z590 晶片組提供 2 組 PCIe x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



MSI MPG Z590 GAMING CARBON WIFI

▲ 具備 3 組 PCIe x16 繪圖卡接口





為應付高階繪圖卡的重量,PCI_E1 及 PCI_E3 插槽採用「 MSI Steel Armor 」全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更好看。





PCIe Slot Configurations



 PCI_E1PCI_E2PCI_E3PCI_E4PCI_E5
11th Gen / 10th GenPCIe 4.0 x16 / PCIe 3.0 x16PCIe 3.0 x1-PCIe 3.0 x1PCIe 3.0 x4
11th Gen / 10th GenPCIe 4.0 x8 / PCIe 3.0 x8PCIe 3.0 x1PCIe 4.0 x8 / PCIe 3.0 x8PCIe 3.0 x1PCIe 3.0 x4







3 組 M.2 介面 + 6 個 SATA 3



微星 MPG Z590 GAMING CARBON WIFI 主機板加入了 3 組 M.2 插槽,所有插槽都具備 M.2 SHIELD FROZR 金屬散熱器設計,滿足高階 PCIe SSD 產品對散熱的需求,並支援以 M.2 NVMe RAID 0、RAID 1 模式運作。



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI



位置 PCI_E1 插槽上方的 M2_1 插槽支援 PCIe 4.0 x4 ,最高傳輸速度為 64Gbps,最長 M. Key 22100 長度規格,並由 CPU LANES 提供及只支援第11代 Intel CPU 使用;位置 PCI_E2 插槽下方的 M2_2 插槽支援 PCIe 3.0 x4 及 SATA 模式,最高傳輸速度為 32Gbps,最長 M. Key 2280 長度規格,並由晶片組提供,與 SATA2 接口共用頻寬;位置 PCI_E3 插槽下方的 M2_3 插槽,支援 PCIe 3.0 x4 及 SATA 模式,最長 M. Key 2280 長度規格,並由晶片組提供,與 SATA5 和 SATA6 接口共用頻寬。



MSI MPG Z590 GAMING CARBON WIFI

▲ M.2 SHIELD FROZR 金屬散熱器





MSI MPG Z590 GAMING CARBON WIFI



此外,主機板設有 6 組由 Intel Z590 系統晶片組提供的 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID 10 模式。



MSI MPG Z590 GAMING CARBON WIFI







Pre-Installed I/O Shield、USB-C 20Gbps 接口



MSI MPG Z590 GAMING CARBON WIFI 主機板採用了 Pre-Install I/O Shield 設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



MSI MPG Z590 GAMING CARBON WIFI



顯示輸出方面,主機板設有 1 組 HDMI 2.0 和 1 組 DisplayPort 1.4 接口,分別支援最高 4096x2160@60Hz 和 4096x2304@60Hz 解析度,支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。

USB 連接埠方面, 主機板提供 4 組 USB 2.0 接口、2 組 USB 3.2 Gen 1 5Gbps 接口、3 組 USB 3.2 Gen 2x1 10Gbps 接口、1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口,另外亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口,所有 USB 接口皆支持 ESD 靜電保護,週邊連接性十分充足。



MSI MPG Z590 GAMING CARBON WIFI

▲ 支援前置 USB Type-C 接口





微星公司十分聰明地把主機板前置 Type-C 接口 (Type-E 接口) 的傳輸規格與背板 I/O 的 Type-C 接口交換,由於現時大部分機箱前置 I/O 並非設有 Type-C 接口,相比前置 Type-C 接口,背板 I/O Type-C 接口相對更容易使用 USB 3.2 20Gbps 傳輸規格。



MSI MPG Z590 GAMING CARBON WIFI



經過實測後,筆者成功確認擁有 20Gbps 傳輸規格,無須額外安裝擴充卡便能享受 20Gbps 傳輸速度,更能滿足外接高速儲存裝置的用家。







Wi-Fi 6E 無線網絡模組



MSI MPG Z590 GAMING CARBON WIFI

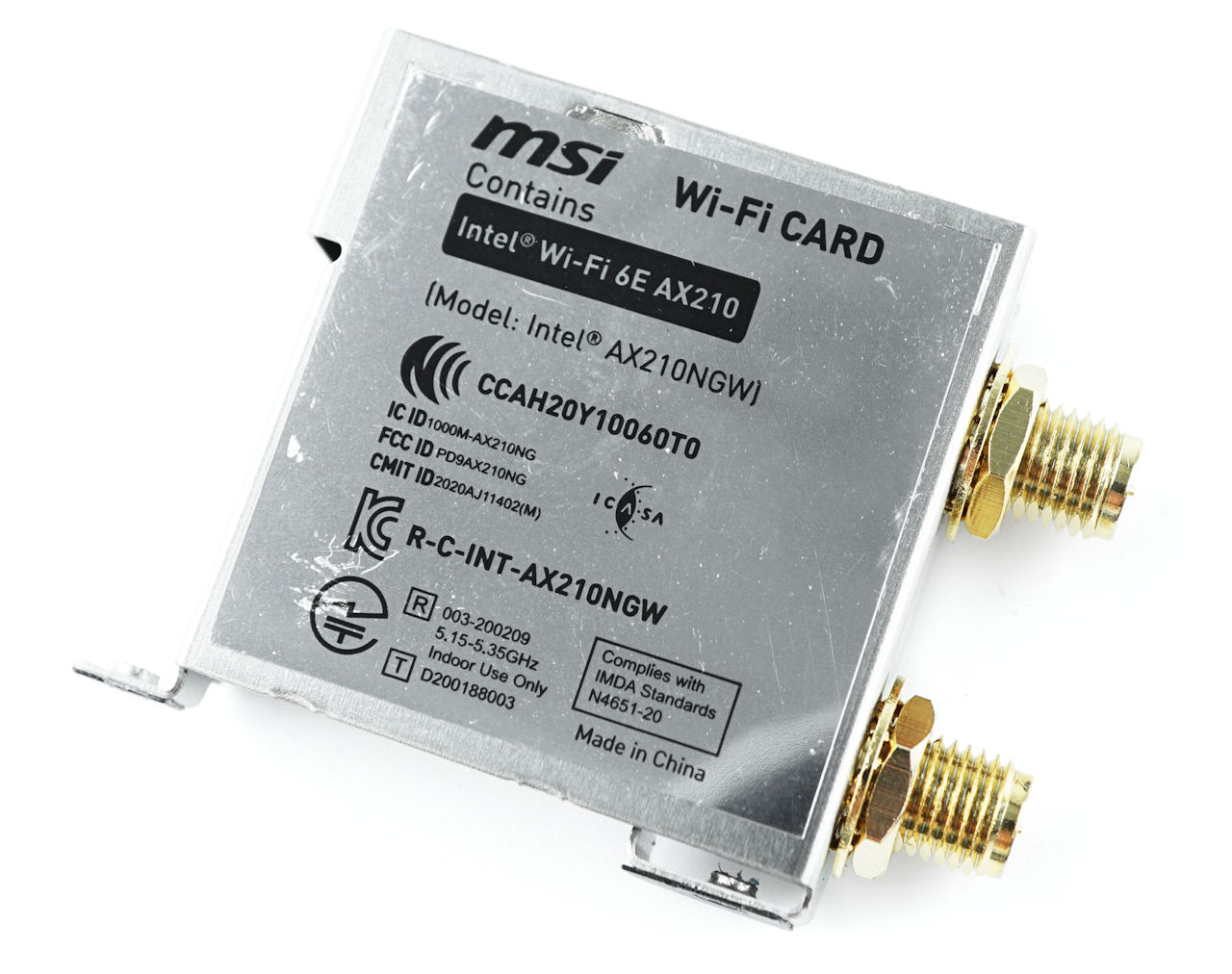

▲ Intel AX210 無線網絡模組





MSI MPG Z590 GAMING CARBON WIFI 主機板採用最新 Intel Wi-Fi 6E AX210 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,最高無線連接速度可高達 3Gbps,近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結,預計 2021 年中便能正式開始使用 WiFi 6E 的功能。







Intel 2.5G LAN



MSI MPG Z590 GAMING CARBON WIFI

▲ Intel S0303L66 晶片 (Intel I225-V B3)





有線網絡方面,微星 MPG Z590 GAMING CARBON WIFI 採用 1 組 Intel I225-V 2.5G 網絡晶片,支援 10/100/1000/2500 Mbps 網絡連接速度,網絡傳輸性能提升高達 2.5倍,能更高的速度下載遊戲及傳輸文件,同時擁有更低的網絡延遲值,帶來暢順無比的連接體驗。







AUDIO BOOST 5



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI

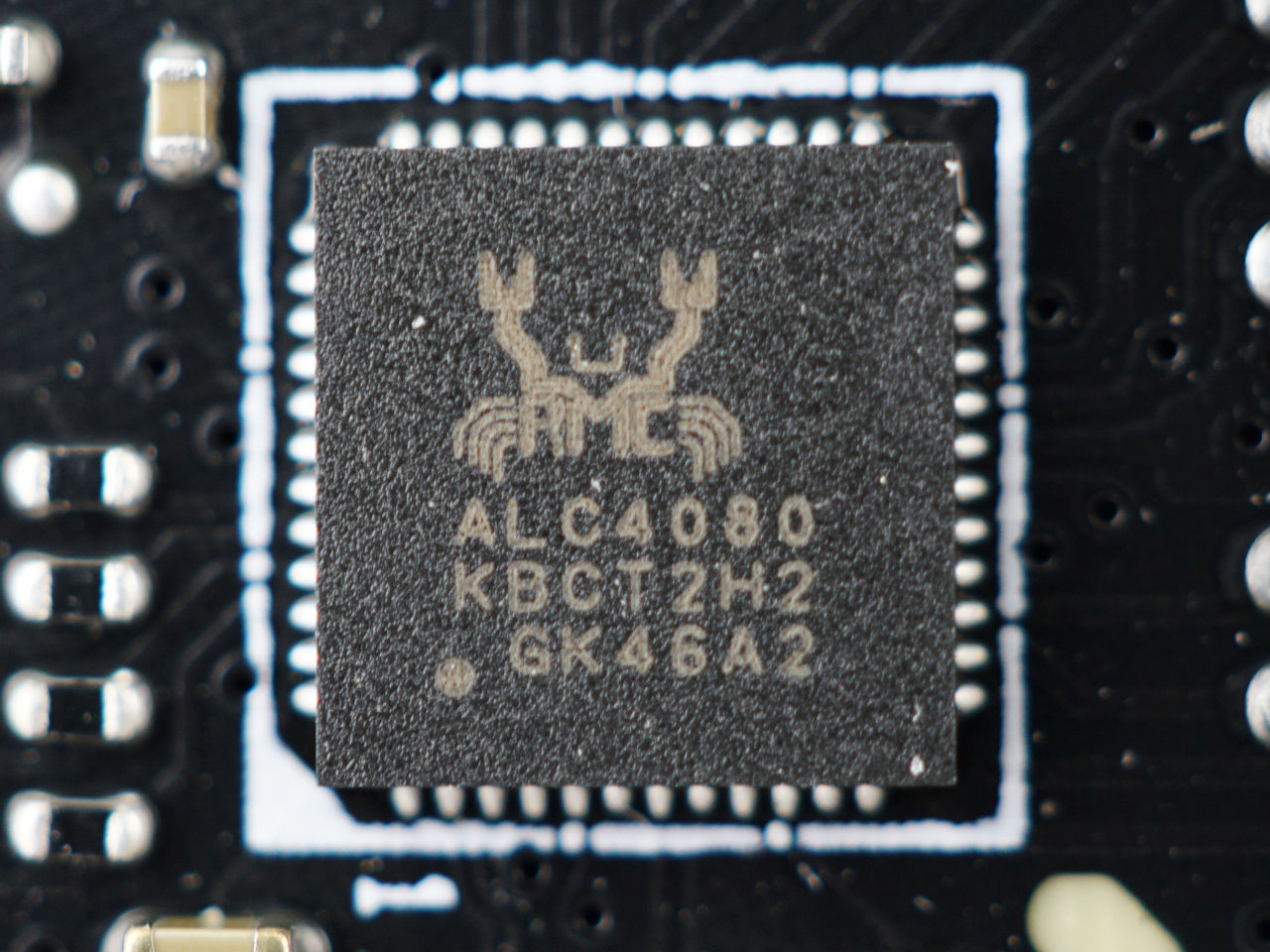

音效方面,MSI MPG Z590 GAMING CARBON WIFI 採用 Realtek ALC4080 音效晶片,支援最高 7.1 聲道劇場級環繞音效,暫時 Realtek 尚未公佈實際規格,但筆者估計該音效晶片與上代使用的 Realtek ALC1220 相近或更高階,配合 AUDIO BOOST 5 技術把左右聲道的線路隔離,音訊會更加純淨,配搭高品質 Nippon Chemi-Con 音效電容,帶來驚艷音質表現。







MSI Mystic Light RGB 燈效



MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI

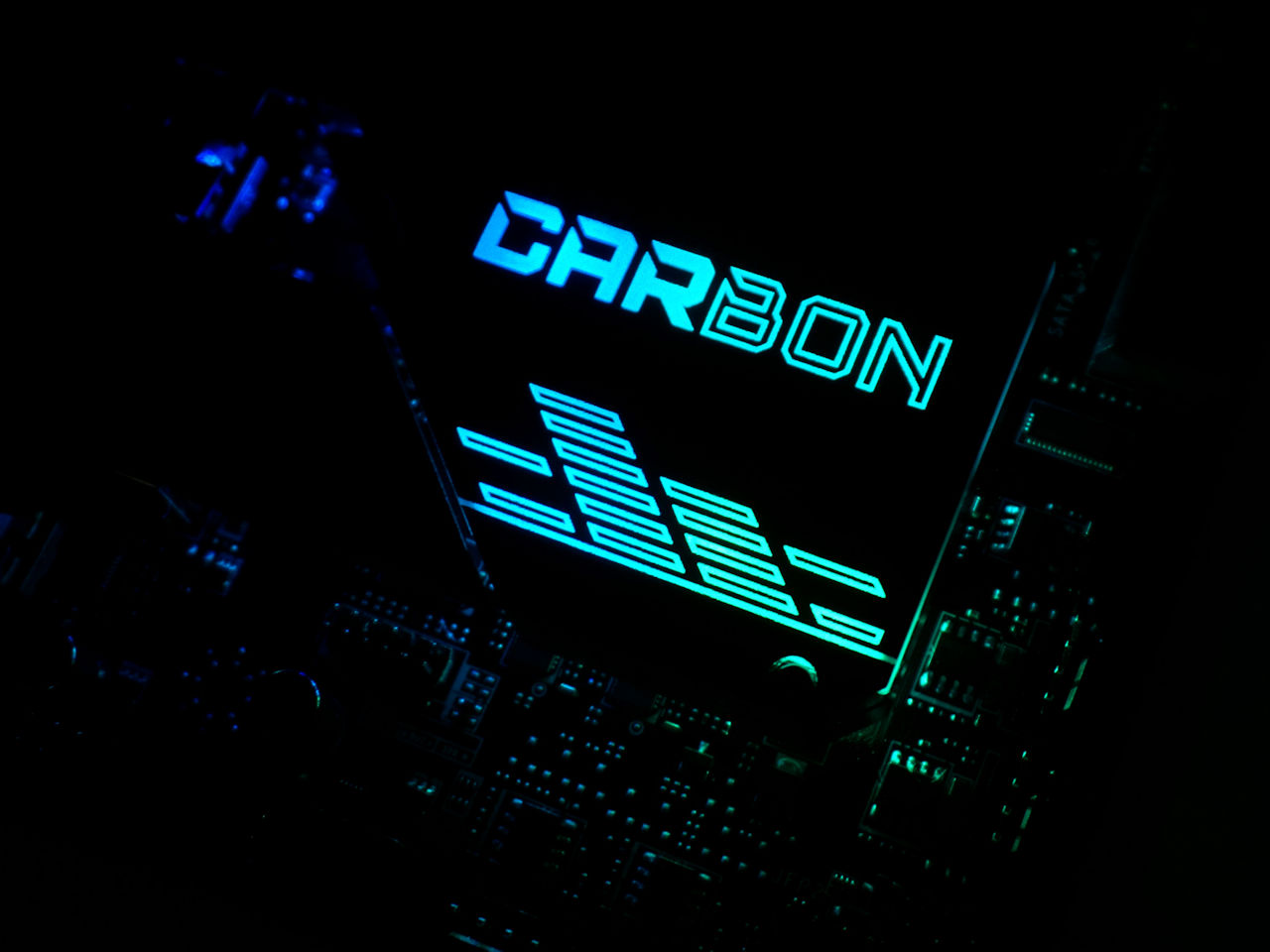

MSI MPG Z590 GAMING CARBON WIFI 分別在 I/O Cover 的標志性「龍紋圖騰」 及 PCH 散熱器上的「CARBON」字樣加入炫彩燈效果,並支援 MSI Mystic Light RGB 軟件控制,為玩家帶來華麗的信仰燈效。



MSI MPG Z590 GAMING CARBON WIFI

MSI MPG Z590 GAMING CARBON WIFIMSI MPG Z590 GAMING CARBON WIFI





為滿足玩家對於 RGB 燈效的需求,微星主機板提供了 1 組 4-pin JRGB 接頭,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W、2 組 3-pin JRAINBOW 接頭,支援 Addressable RGB LED 燈條,輸出為 5V 3A 15W、1 組 JCORSAIR 接頭,支援 CORSAIR 發燈風扇或燈光裝置連接控制,讓用家為系統佈置更豐富的 RGB 燈效。





MSI MPG Z590 GAMING CARBON WIFI 主機板

售價︰HK$ 2,950

查詢:Felton Distribution (2273-8393)





平平評語:



MSI 全新推出「MPG Z590 GAMING CARBON WIFI」Z590 中高階主機板,採用 18 相 75A 數位供電設計,搭配全新大型波浪造型鋁擠散熱器,提供強勁穩定的供電性能,幾乎趕上旗艦級用料,應付應付現時第 10 代及未來的第 11 代 Intel Core 處理器長時間深度超頻更是沒問題,支援最新的 PCIe 4.0 傳輸規格、最新的 802.1ax WiFi 6E 無線模組、2.5G LAN 網絡模組、三組 M.2 SSD 配置,提供不俗全面的週邊功能,全新外觀設計及VRM 散熱器造型,搭配 MSI Mystic Light 炫彩燈效,帶來全新深刻的印象,非常不錯,不需要攻頂的玩家,絕對需要留意。
