2021-02-22
第二代 TRI FROZR 散熱設計
MSI Radeon RX 6900 XT Gaming X TRIO
文: Richard Chow / 評測中心


MSI 全新推出「Radeon RX 6900 XT GAMING X TRIO 16G」顯示卡,採用最新第二代 TRI FROZR 散熱系統,具備最新 TORX 4.0 三風扇設計、方形直觸式導熱管、Wave-curved 2.0 散熱鰭片 2.7 Slot 大型散熱器,以達至極致性能、低温寧靜的最佳平衡效果,加上全新的外觀設計及華麗 RGB 燈效,充滿 MSI 龍魂信仰。



MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡



MSI Radeon RX 6900 XT GAMING X T

▲ MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡





MSI 全新推出非公板的 Radeon RX 6900 XT 顯示卡,型號「Radeon RX 6900 XT GAMING X TRIO 16G」,採用最新的 TRI FROZR 2 散熱系統,具備最新 TORX 4.0 三風扇設計、精密加工的方形直觸式導熱管,Wave-curved 2.0 導流設計的波浪散熱鰭片 2.7 Slot 大型散熱器,提供穩定強勁的性能、極致低温及低聲噪的運作環境,加上全新的外觀及 RGB 燈效設計,配合 Mystic Light 燈效控制,為產品帶來華麗獨特的質感。



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡尺寸為 324mm x 141mm x 55mm、三風扇、2.7 Slot 散熱器設計,以金屬銀白、磨砂黑為色調,正面加入了兩組三條 RGB 龍爪燈線,加上卡頂的發光 MSI 字樣及導光條,外觀設計更具質感,充滿 MSI 龍魂信仰。



MSI Radeon RX 6900 XT GAMING X T





17 相非公板設計



MSI Radeon RX 6900 XT GAMING X T

▲ 採用 14 + 3 相數位供電設計





拆開散熱器後,可以看到 MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡與採用非公板設計, 採用 17 相數位供電設計,其中 14 相負責 GPU、2 相為 GDDR6 供電,相較公板建議 10 + 2 更加豪華,最高可以提供 300W TGP 能力。





MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T

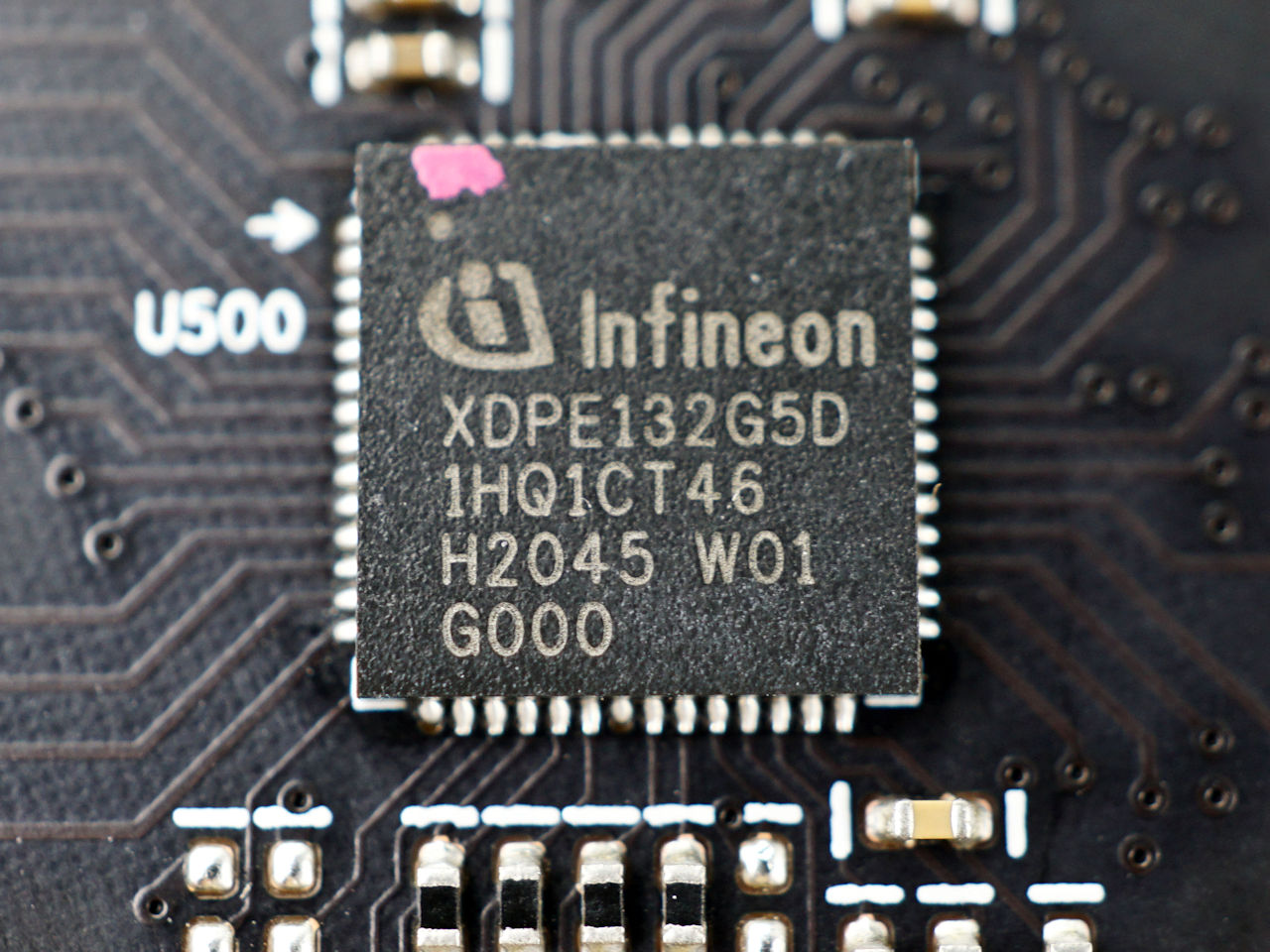

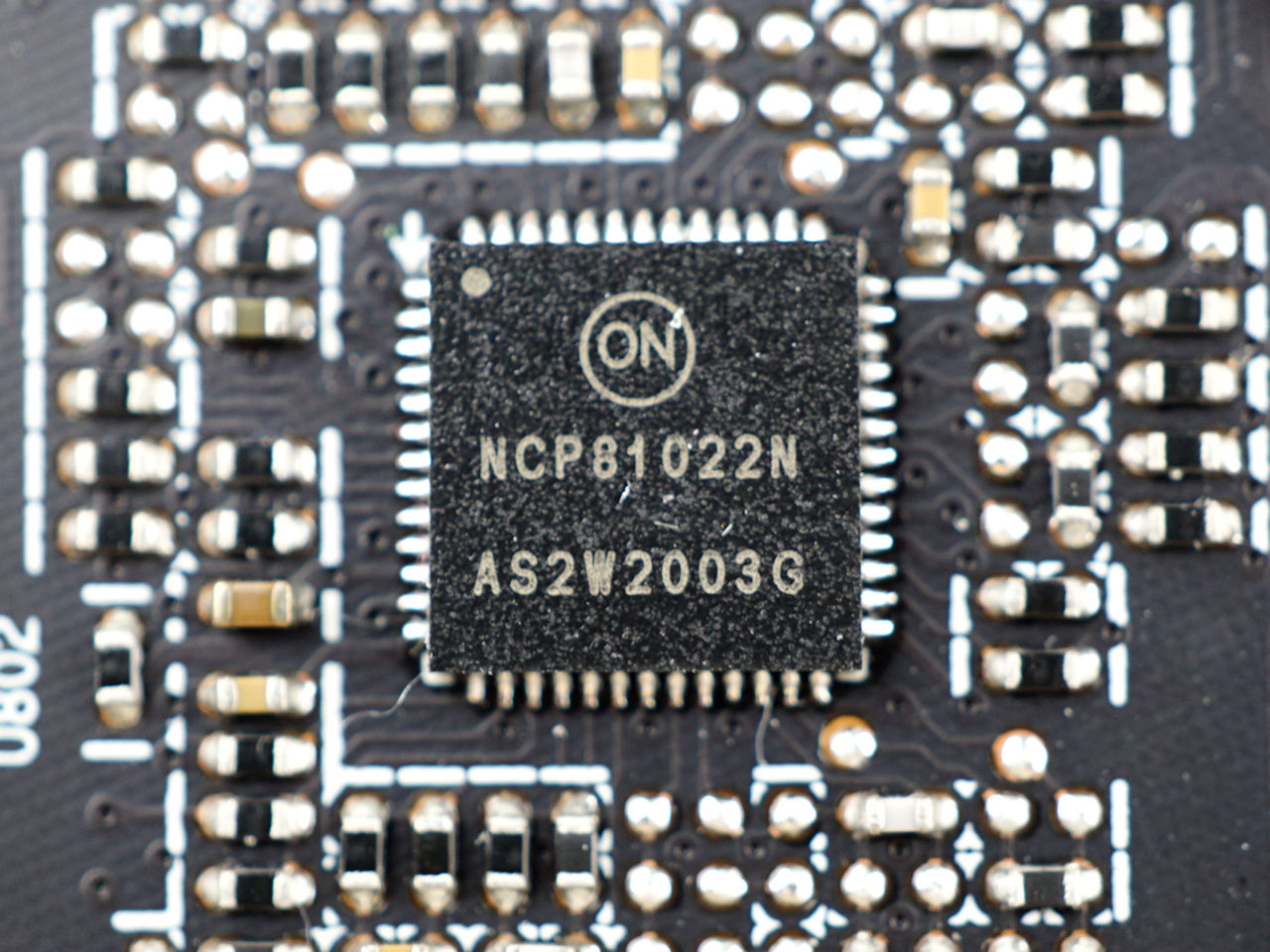

▲ Infineon XDPE132G5D 晶片(左) & ONSEMI NCP81022N (右)



MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T

▲ Infineon TDA21472 Dr.MOS (左) & Alpha & Omega 54700E 晶片 (右)





供電設計方面,採用 Infineon XDPE132G5D 控制器驅動 14 相 Infineon TDA21472 70A Dr.MOS 晶片 GPU 供電,另外採用 ONSEMI NCP81022N 控制器驅動 3 相 Alpha & Omega 54700E 60A SYNC BUCK POWER STAGE,搭配全封閉合金電感、POSCAP 和 SP-Cap 聚合物固態電容,提供可靠穩定的供電輸出。



MSI Radeon RX 6900 XT GAMING X T

▲ 需外接 3 個 PCIe 8-pin 輔助電源





MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡採用傳統的 3 個 PCIe 8 Pin 接口,最高 TGP 功耗可達 300W,官方建議搭配 850W 或以上電源供應器使用,用家需要留意火牛的規格。







AMD「NAVI 21 XTX」顯示核心



AMD Radeon RX 6900 XT 顯示卡採用代號「Navi 21 XTX」繪圖核心、晶片編號為「215-121000167」,採用 TSMC 7nm FinFET (N7) 制程,內建 268 億個電晶體、Die Size 約為 519.8mm²,擁有 80 個 Compute Unit (CU),內建 5,120 個 SP、 320 個 Texture Units 及 128 個 ROP 運算單元,最高 Texture Fillrate 達 288 GP/s、Texture Fillrate 達 720 GT/s。



MSI Radeon RX 6900 XT GAMING X T

▲ Navi 21 XTX 繪圖核心





核心時脈方面, MSI Radeon RX 6900 XT GAMING X TRIO 16G 的 GPU 核心時脈相較公板設定更進取,核心時脈為 2,105MHz Base Clock、擁有高達 2,340MHz Boost Clock,整卡最高 TGP 約為 300W,需要外接 3 個 8 Pin 接口,官方建議搭配使用 850W 或以上的電源供應器。







256bit 介面、16GB GDDR6 記憶體



記憶體方面,AMD Radeon RX 6900 XT 顯示卡仍保持 256bit 記憶體介面,但 GDDR6 記憶體容量提升至 16GB,相較 RTX 3080 多出了 6GB,雖然保持使用 256bit 16Gbps GDDR6 速度,真實記憶體頻寬只有 512Gbps,但由於 AMD 在 GPU 中加入了 128MB Inifinity Cache,令其等效記憶體頻寬接近 2.19Tbps,記憶體性能絕不輸 384bit GDDR6X。



MSI Radeon RX 6900 XT GAMING X T

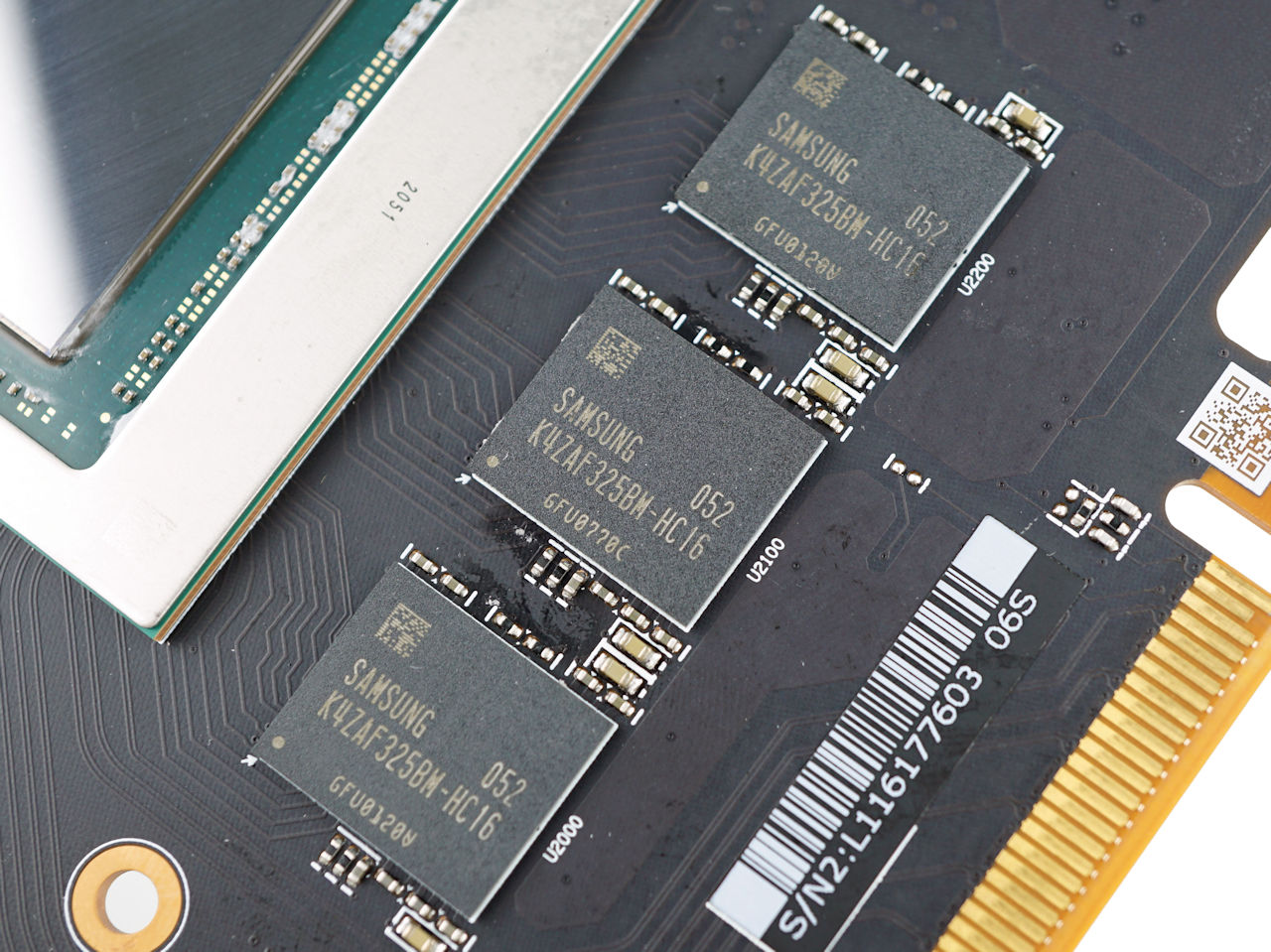

▲ 16GB 16Gbps GDDR6 記憶體





記憶體方面,採用了 8 顆 SAMSUNG GDDR6 512M x32 (16Gbps) 顆粒,型號為「K4ZAF325BM-HC16」,總容量為 16GB,採用 180-Ball FBGA、規格為 16Gbps 速度。







全新 TRI FROZR 2 散熱系統



MSI Radeon RX 6900 XT GAMING X T

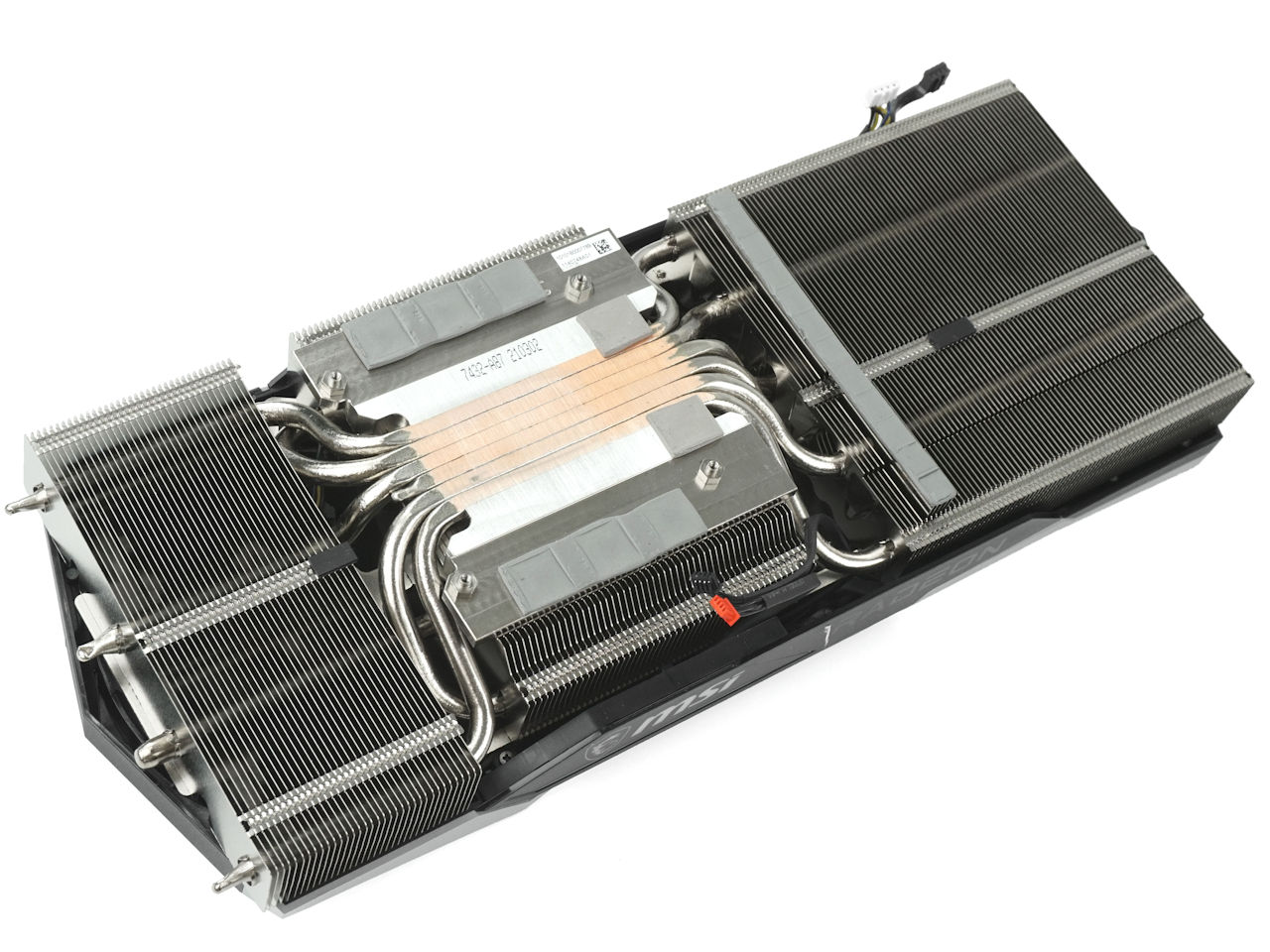

▲ TRI FROZR 2 巨型散熱器



MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T

▲ 直觸式方形導熱管設計 (左) & 波浪形散熱鰭片 (右)





全新 MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡升級到最新 TRI FROZR 2.0 散熱系統,採用 2.7 Slot 大型散熱器,配備 6 支方形直觸式導熱管,相比一般導熱管更能增強導熱管四邊的導熱性能,而且能夠大幅減少散熱器表面與核心晶片之間的空隙,並用上 Wave-curved 2.0 波浪形散熱鰭片設計,控制氣流能更順暢地通過,在降低氣流聲噪的同時提供更高的散熱表現。



MSI Radeon RX 6900 XT GAMING X T

▲ 全新 TORX 4.0 散熱風扇





為加強繪圖卡的進風效果,MSI Radeon RX 6900 XT GAMING X TRIO 16G 搭載了三把改良後的雙滾珠軸承 TORX 4.0 9cm 散熱風扇,加入了扇框組合設計,將每兩片葉片中間連結起來,形成類似密封環的效果,有效地加強風扇的風流量及風壓,將氣流更集中的引導至散熱器上,更有效帶走運算元件的熱力。同時支援 ZERO FROZR 技術,當 GPU 溫度低於 60°C 時,風扇將會保持完全靜止,提供零噪音的最佳體驗。



MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T

▲ 設有獨立VRM 金屬散熱器





另外顯示卡供電部分更採用了獨立 VRM 金屬散熱器,進行分區散熱,為 GPU MOSFET 保持較低的温度,以降低 GPU 整體 VRM 供電模組的温度及提升超頻空間。







金屬抗彎帶 + 石墨烯背板



MSI Radeon RX 6900 XT GAMING X T

▲ 具備金屬抗彎帶



MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T

▲ 採用石墨烯背板設計





為加強 MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡的承重能力,卡內加入了金屬抗彎帶設計,避免 PCB 被巨型散熱器的重量壓彎。此外,採用霧面複合式石墨烯背板設計,能加強 PCB 剛性避免電路板彎曲受損外,並透過散熱貼導熱,能幫助 PCB 背面的運算元件散熱,降低運作溫度並提升產品穩定性。

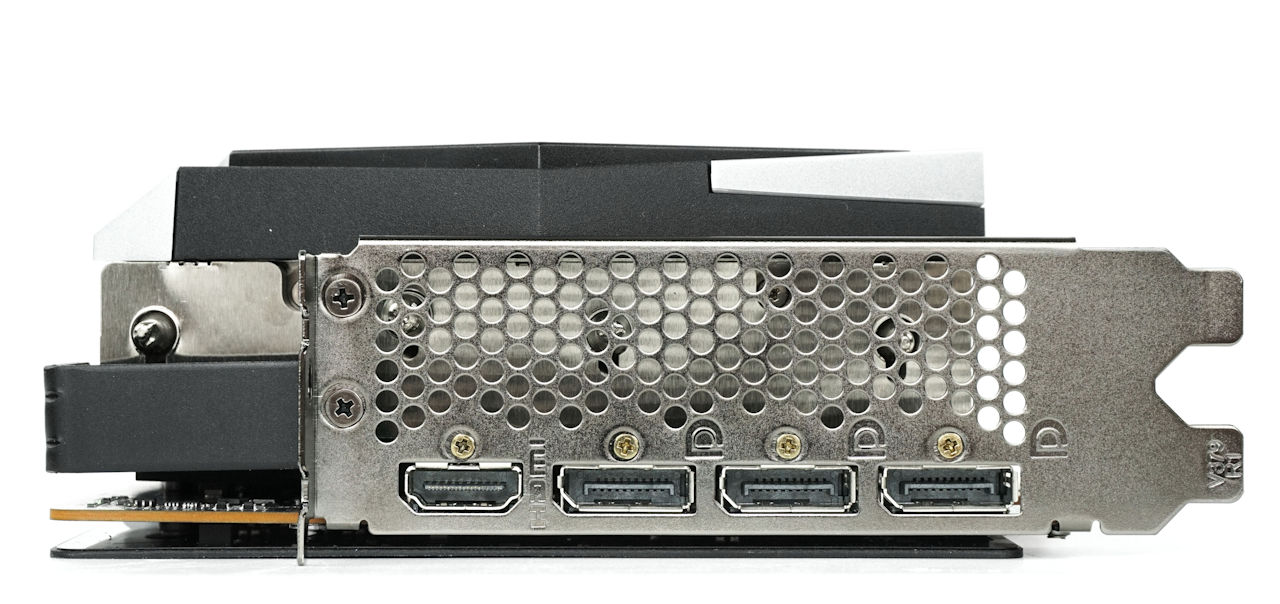

支援 DisplayPort 1.4a、HDMI 2.1



MSI Radeon RX 6900 XT GAMING X T



顯示輸出方面,MSI Radeon RX 6900 XT GAMING X TRIO 16G 提供了 3 組 Display Port 1.4a 及 1 組 Hdmi 2.1 接口,兩種影像輸出介面皆可提供 8K @ 60Hz 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組 DisplayPort 接線提供 1 個 8K @120Hz 輸出。







支援 Mystic Light 燈效



MSI Radeon RX 6900 XT GAMING X T

MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T



燈效方面,MSI Radeon RX 6900 XT GAMING X TRIO 16G 在卡背、卡身及 MSI 標誌中加入了 ARGB 燈光控制,支援 Mystic Light RGB 燈效同步技術,能與自家主機板及其他支援的週邊硬件進行燈效同步,打造無違和感的 RGB 信仰燈效。





效能測試:



測試平台:

Intel Core i9-10900K 處理器

MSI MPG Z590 GAMING CARBON WIFI 主機板

DDR4-3600 CL18 8GB x 2 記憶體

MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡

Windows 10 2004 (Build 10.0.19041) OS

AMD Radeon Adrenalin 21.2.2 Display Driver





MSI Radeon RX 6900 XT GAMING X TMSI Radeon RX 6900 XT GAMING X T



時脈方面,微星 Radeon RX 6900 XT GAMING X TRIO 16G  Base Clock 為 2,105MHz、Boost Clock 為 2,340MHz ,比官方公版規格提升了 90MHz,可照按溫度及負載水平自動超頻實際 GPU Boost 時脈達最高 2,574MHz。

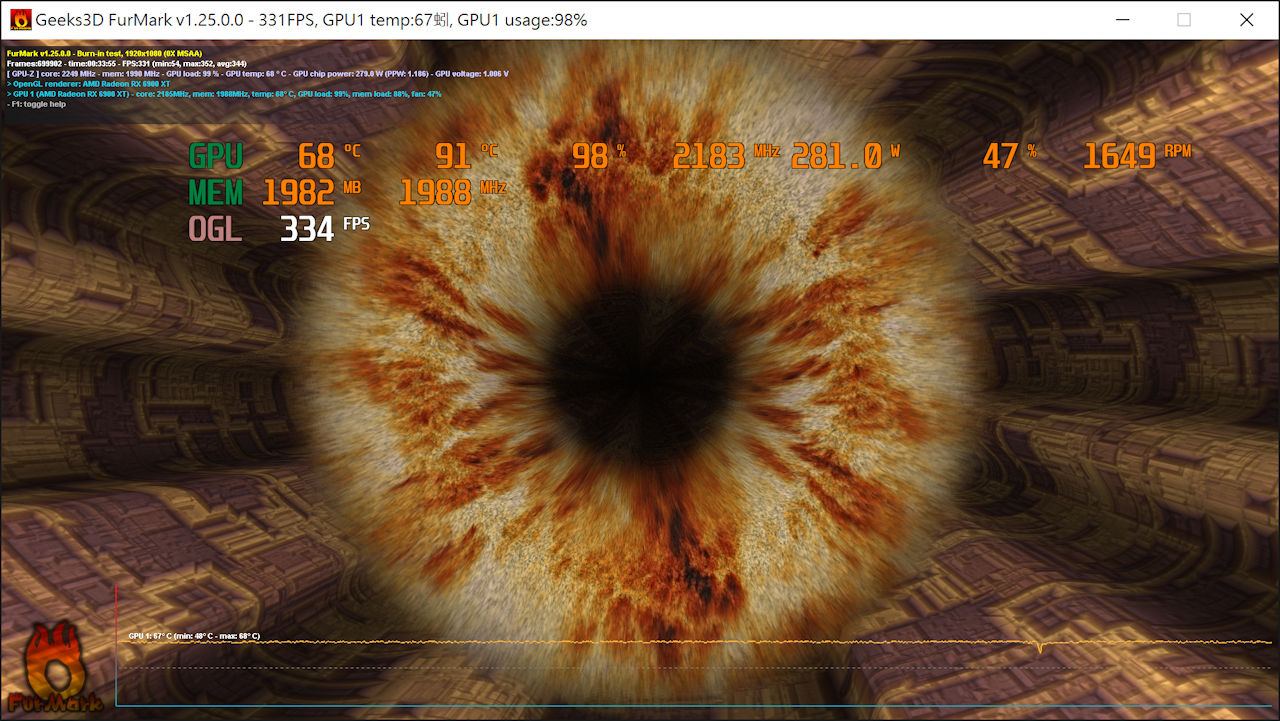

散熱測試︰



MSI Radeon RX 6900 XT GAMING X T





散熱方面,MSI Radeon RX 6900 XT GAMING X TRIO 16G 繪圖卡在 ZERO FROZR 模式閒置情況下,GPU溫度約為 45°C。之後採用 Furmark 進行 3D 負載測試,將 GPU 完全負載 30 分鐘,受惠於全新 TRI FROZR 2 散熱器的多項風流控制設計,風扇轉速僅僅提升至 47%、1,649RPM,在維持系統寧靜的同時,最高溫度都只是 68C、平均溫度為 67°C,GPU 核心時脈維持在約 2,183MHz 的水平,散熱表現非常不錯。

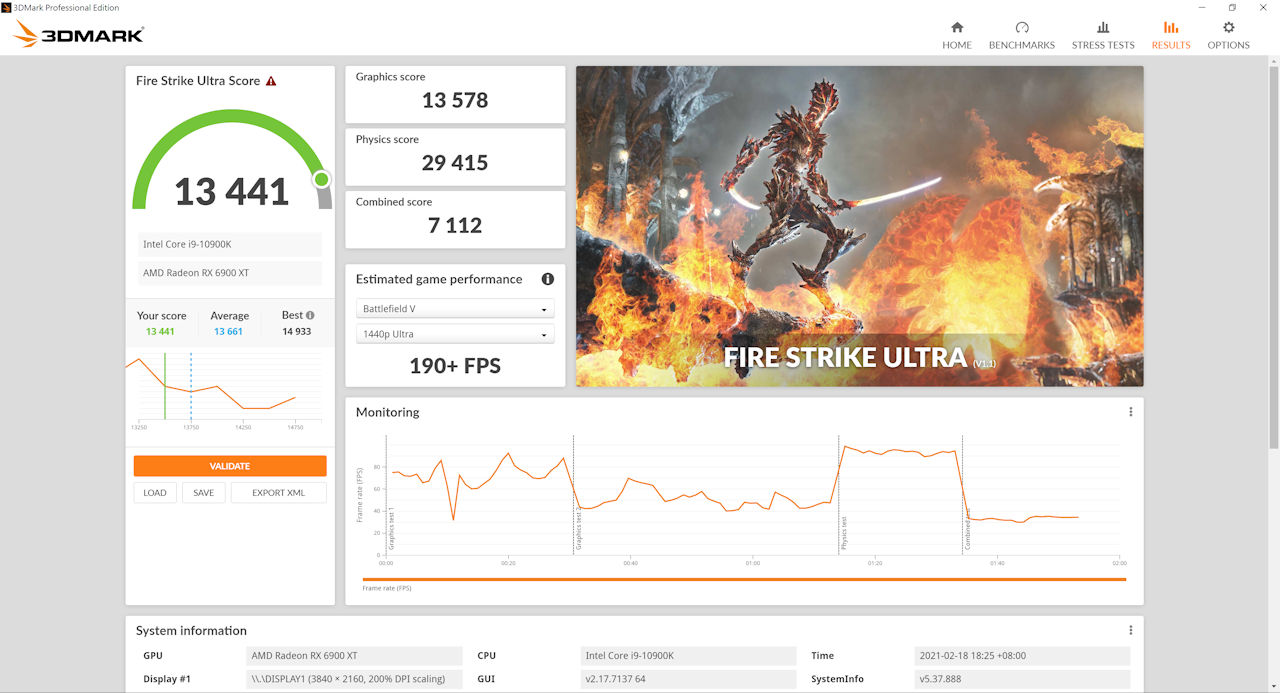

3DMark 測試:



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X T



MSI Radeon RX 6900 XT GAMING X T



3DMark 推出全新 DirectX Raytracing feature test,採用 Microsoft DXR API 的光線追蹤測試,不再限制於 NVIDIA RTX 繪圖卡才能進行純淨的光線追蹤效能測試,AMD 繪圖卡亦加入支援光追蹤測試,即代表未來可以與 NVIDIA 和 AMD 繪圖卡進行測試比較。測試顯示,平均 FPS 數值為 30.95,由於沒有硬件援處理光線追蹤,在光線追蹤效能只有對家 Nvidia RTX 3090 的一半表現。







《湯姆克蘭西之虹彩六號:圍攻行動》遊戲測試:



MSI Radeon RX 6900 XT GAMING X T





《Shadow of the Tomb Raider》遊戲測試:



MSI Radeon RX 6900 XT GAMING X T





《看門狗:自由軍團 Watch Dogs Legion》遊戲測試:



MSI Radeon RX 6900 XT GAMING X T





《Dirt 5》遊戲測試:



MSI Radeon RX 6900 XT GAMING X T





MSI Radeon RX 6900 XT GAMING X TRIO 16G 顯示卡

售價︰HK$ 9,999

查詢:Hornington (3626-9898)





平平評語:



MSI 全新推出「Radeon RX 6900 XT GAMING X TRIO 16G」顯示卡,採用最新第二代 TRI FROZR 散熱系統,具備最新 TORX 4.0 三風扇設計、方形直觸式導熱管、Wave-curved 2.0 散熱鰭片 2.7 Slot 大型散熱器,帶來非常不俗的散熱性能,打破了傳統 AMD GPU 温度高的形象,整體運作聲量亦控制得相當寧靜,雖然 AMD Radeon RX 6900 XT 顯示卡在光線追蹤的遊戲表現暫時不及 Nvidia RTX 3090 顯示卡,但對於 1080P、2K 等解析度下的遊戲效能表現都能追上及超越,而且在相約的遊戲性能下,價錢更加便宜和抵玩。



文: Richard Chow/評測中心
