GIGABYTE Z590 AORUS MASTER 主機板

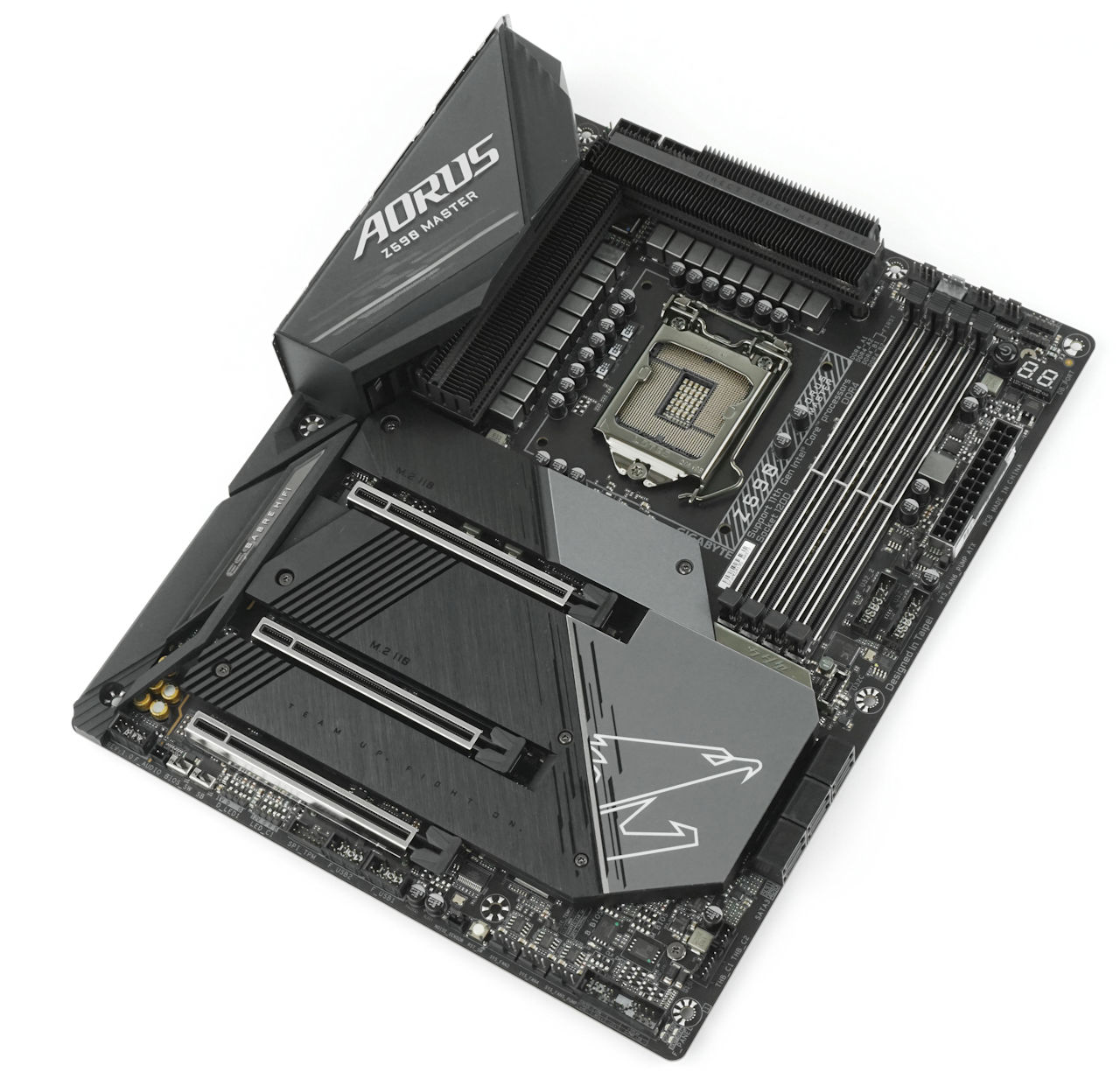

▲ GIGABYTE Z590 AORUS MASTER 主機板

GIGABYTE 推出全新 Z590 AORUS MASTER 主機板，採用 18 + 1 + 1 相 DrMOS 數位供電設計，搭配具備第二代 Fins-Array 堆疊式鰭片散熱器並塗上奈米碳塗層，在承受長時間高負載超頻輸出時，確保供電模組保持較低的工作温度，並有效提高系統穩定性，更支援最新 PCIe 4.0 傳輸介面，具備 802.11ax WiFi 6E 無線模組、10G LAN 網絡模組、三組 M.2 SSD 配置，擁有十分豐富擴充及週邊連接功能，更提供不少非常貼心的輔助超頻功能，有助超頻玩家更容易追求極致電腦性能。

GIGABYTE Z590 AORUS MASTER 主機板的外觀設計與上代 Z490 非常相似，採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.4cm，6 層 2oz Copper PCB 設計，主機板具備大面積平坦的金屬散熱裝甲，黑色 M.2 SSD 散熱裝甲部分經過金屬拉絲處理，搭配平滑灰色 PCH 散熱裝甲並設有信仰 AORUS 鷹神 LOGO，形成襯托對比及加強產品質感，I/O Cover 更採用流線型凹凸風格設計並在表面蓋上透明亞克力膠板，以帶出玻璃般的質感，貫徹 AORUS 一如既往的獨突風格。

▲ 加上鋁合金散熱背板

為提升主機板剛性及散熱效果，底部特別加入鋁合金散熱背板，PCB 與背板之間加入高導熱係數背板導熱墊，可將熱量從背面 PWM 元件產生的廢熱傳遞到金屬背板，能有效地協助 PWM 元件降溫，另外更為 Aquantia 10G LAN 網絡晶片背面散熱。

Socket LGA 1200 接口

▲ Socket LGA 1200

新一代 Z590 晶片組主機板沿用 Intel Socket LGA 1200 處理器接口，支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列，提供最多 8 核心、16 線程設計，加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片，亦相容現時第 10 代 Intel Core 處理器 Comet Lake-S 系列。

11^th Gen Intel Core Desktop Processors

雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程，而核心數量由第 10 代的最高 10 核心、20 線程改為最高 8 核心、16 線程設計，經過 Rocket Lake-S 微架構改良後，IPC 獲得最高 19% 的提升，記憶體速度提升到原生 DDR4-3200，CPU PCIe Lanes 增加到 20 條，並加入支援 PCIe 4.0 傳輸規格、AVX -512 指令集、Intel Xe Graphics 繪圖核心，新增 AV1 解碼器等。

Intel Z590 系統晶片

▲ PCH 散熱器 (左) & Intel Z590 系統晶片 (右)

Intel 500 Series Chipset Comparison

全新 Intel 500 系列晶片組加入了支援原生 USB3.2 Gen 2x2 20Gbps 連接埠，另外 Z590、H570、B560 晶片組加入了支援記憶體超頻功能，Z590、H570 晶片組的 DMI 3.0 Lanes 由 x4 提升到 x8，總頻寬為 7.86 GB/s，擴充裝置的 I/O 頻寬壓力得到減輕。

支援最高 DDR4-5400+ OC

▲ 4 DIMM 最高支援 128GB 容量

記憶體方面，GIGABYTE Z590 AORUS MASTER 主機板有 4 組 DDR4 DIMM 擴充槽，支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB 。GIGABYTE AORUS 主機板採用獨家單片式超耐久金屬防護設計，能有效防止 PCB 扭曲及變形，而且還可以降低電磁干擾。另外，主機板在記憶體線路下加了接地層屏蔽，防止其他運算元件產品的訊號干擾，並用上 Daisy Chain 串接佈線，對於 DIMM A2 及 B2 插槽訊號進行最佳化，有助於提升雙通道記憶體超頻能力。

主機板官方規格表示採用第 11 代 Intel Core 處理器支援最高 DDR-5400+ O.C. 速度，測試採用 Intel i9 11900K CPU 和 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體，手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-5400 並完成負載測試，記憶體超頻能力非常強大。由於第 11 代 Intel Core CPU 的 IMC 得到進一步最佳化，加上新增記憶體 Gear 2 (1:2) 模式，可大幅提供記憶體超頻頻率。

18 + 1 + 1 相 DrMOS 數位供電設計

▲ 採用 18 + 1 + 1 相數位供電設計

VRM 供電模組方面，GIGABYTE Z590 AORUS MASTER 主機板採用 20 相 DrMOS 數位供電設計，其中 18 相為 CPU vCore 供電、1 相為 VCCGT 供電、1 相為 VCCSA 供電，透過 9 顆倍相器 doubler 分拆兩組 PWM 訊號到 18 相 vCore 供電，以達到接近原生多相數的效果，最大化提升主機板承受電流能力的上限，有效減少功耗損失及廢熱產生，但卻犧牲最佳的暫態響應能力。

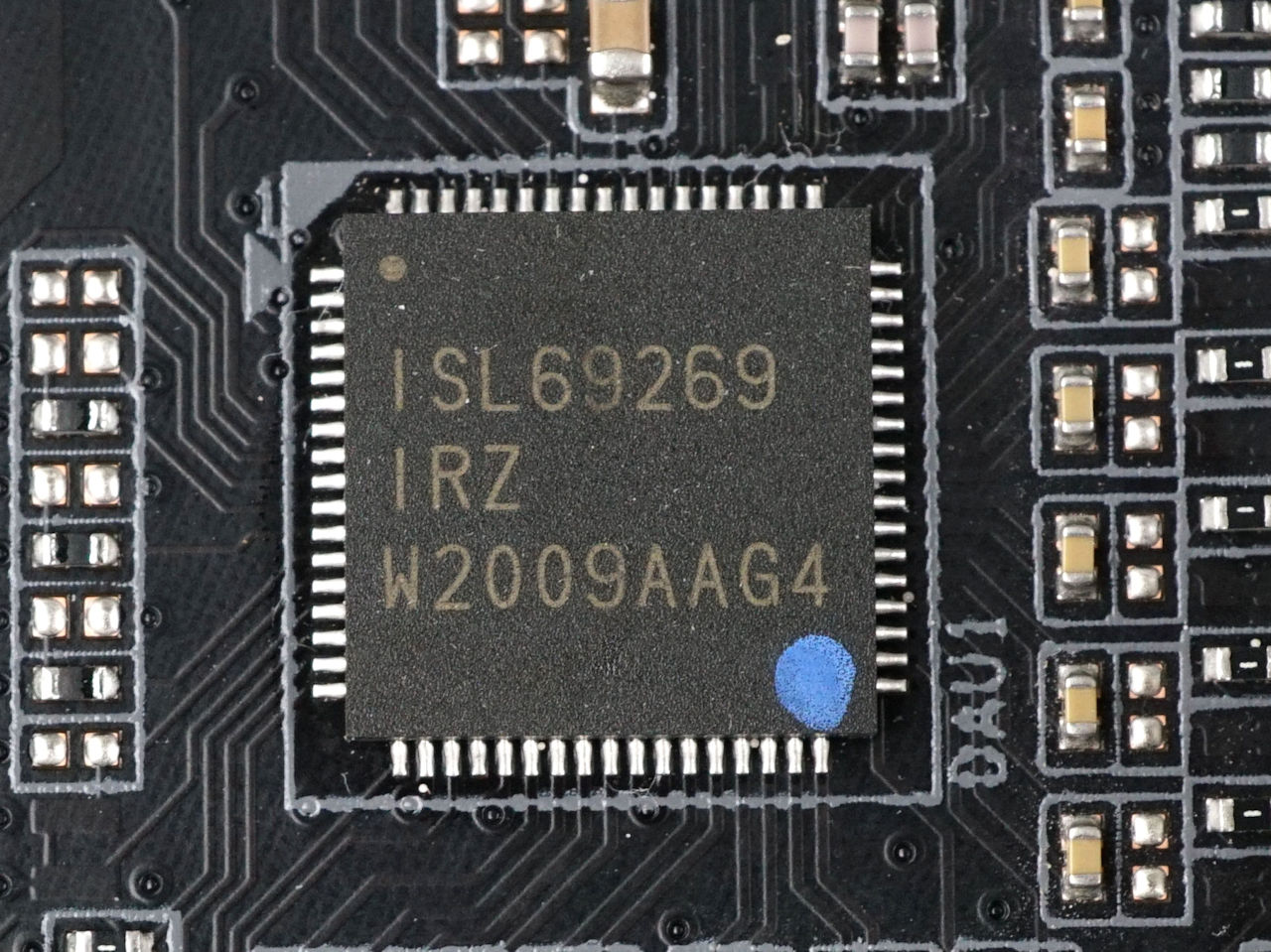

▲ ISL69269 PWM 控制器 (左) & ISL6617A doubler (右)

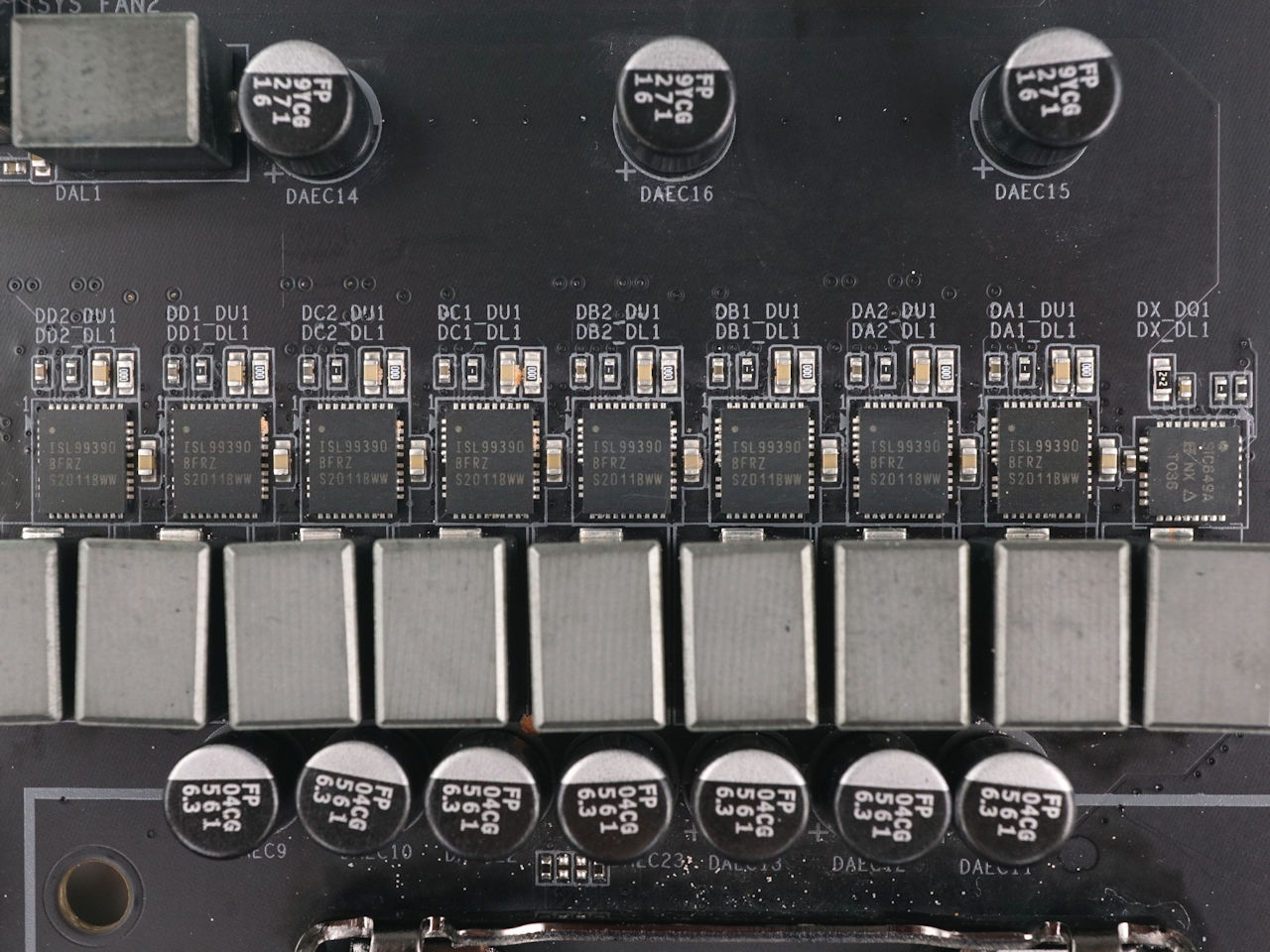

▲ ISL99390B 90A DrMOS 晶片

採用 Renesas ISL69269 多路 PWM 控制器，可同時控制 CPU vCore、VCCGT、VCCSA 三路輸出，支援控制最大 12 相，以 18 (9+9) + 1 + 1 相配置運作，並搭配 9 顆 Renesas ISL6617A 倍相器 doubler，驅動 18 相 Renesas ISL99390B 90A DrMOS 晶片、1 相 Vishay Siliconix SiC649A 60A DrMOS 晶片、1 相 Vishay Siliconix SiC651A 50A DrMOS 晶片，每相供電平均攤分電流負載，並透過提高電流耐受度以應付繁重的運算需求，總供支援超大 1620A CPU 電流負載，可承受發電機器般的 Intel i9-11900K CPU 長時間高負載輸出。

▲ SiC649A 60A DrMOS 晶片 (左) & SiC651A 50A DrMOS 晶片

搭載伺服器等級合金電感，能改善 CPU VCore 電壓供應的穩定性，改善電源轉換減低廢熱產生，配合日本 Chemi-Con 生產的 DuraBlack 黑化固態電容，具有超低電阻的特性，強化濾波作用及降低雜訊產生，且在 105ºC 極端環境下能具備至少 1 萬小時使用壽命，並加入額外的 POSCAP 鉭聚合物固態電容作為緩衝器，改善處理器的暫態響應，以加強系統穩定性及處理器超頻能力。

第二代 Fins-Array 堆疊式鰭片散熱器

▲ 具備百葉窗堆疊式散熱鰭片造型

GIGABYTE Z590 AORUS MASTER 採用第二代 Fins-Array 堆疊式鰭片 VRM 散熱器，在一般平面散熱鰭片造型上加入百葉窗堆疊式鰭片技術，透過百葉窗造型可引導氣流的方向並增強氣流流動的速度，有效增強散熱性能，搭配第二代直觸式 8mm 熱導管及 LAIRD 7.5 W/mK 高性能導熱貼，能順速地把 MOSFET 的廢熱傳遞到散熱器及鰭片上，並平衡兩邊散熱器的熱容，從而提升傳熱性能，確保 MOSFET 晶片能保持較低的工作温度，增強系統穩定性。

▲ 氣流運作比較

▲ 散熱器塗上奈米碳塗層

此外，整個 VRM 散熱器及熱導管塗滿了奈米碳塗層，以增加散熱器表面的熱輻射系數，透過紅外線輻射把熱量傳遞空氣，進一步提升散熱性能。

Solid Pin 實心針腳電源接頭

▲ CPU 8 +8 pin 及 ATX 24 pin 電源插座

GIGABYTE Z590 AORUS MASTER 主機板加入了 Solid Pin 電源接頭設計，在 ATX 24 pin 主電源及 ATX 8 + 8 pin CPU 電源接頭以實心金屬針腳作為接點，比傳統金屬片摺疊而成的針腳有著更大的接觸面積及金屬體積，能降低阻抗值及提高可承受的電流數值，提高導電性能和訊號傳輸能力之餘亦令接頭更耐用。

為進階超頻玩家而設的功能

▲ 實體開機及重新開機按鍵、Debug Code LED

針對 Overclocker 會在「裸機」的狀況下進行超頻，GIGABYTE Z590 AORUS MASTER 主機板加入實體開機鍵及重新開機鍵，並設有 Debug Code LED 雙位值七段顯示器，顯示 Post 階段的自檢測代碼，讓進階用家更準確地得悉系統無法啟動的原因，例如記憶體初始化失敗、CPU Cache 錯誤、CSM Boot Fail 等等，對於進階超頻玩家來說非常實用。

▲ Dual BIOS 設計

為防止因超頻設定錯誤、 BIOS 更新中斷、硬體毀損或病毒入侵導致 BIOS 損毀，主機板設有兩顆實體 BIOS ROM ，分為主 BIOS及備用 BIOS，當發生錯誤時用家能以備用 BIOS 啟動系統，並為主 BIOS 進行修復，非常安全。

▲ 設有多個電壓測量接點

另外更設有專為超頻而設的電壓測量接點，能以萬用電錶量度並實時監察系統各部份的電壓值，包括 VAXG、VCCIO、VCCSA、VCORE、DDRVTT、VCC1V8P、DDRVPP 及 VDDR 等等的工作電壓，當超頻出現問題時能快速排解問題所在。

Ultra Durable 超耐久不鏽鋼 PCIe x16 接口

GIGABYTE Z590 AORUS MASTER 主機板提供 3 組 PCIe x16 擴充槽，其中靠近 CPU socket 的 PCIEX16 插槽及底下的 PCIEX8 插槽分別支援 PCIe 4.0 x16 及 PCIe 4.0 x8 傳輸規格並由 CPU LANES 提供，而最底下的 PCIEX4 插槽支援 PCIe 3.0 x4 傳輸規格並由 Z590 晶片組提供。

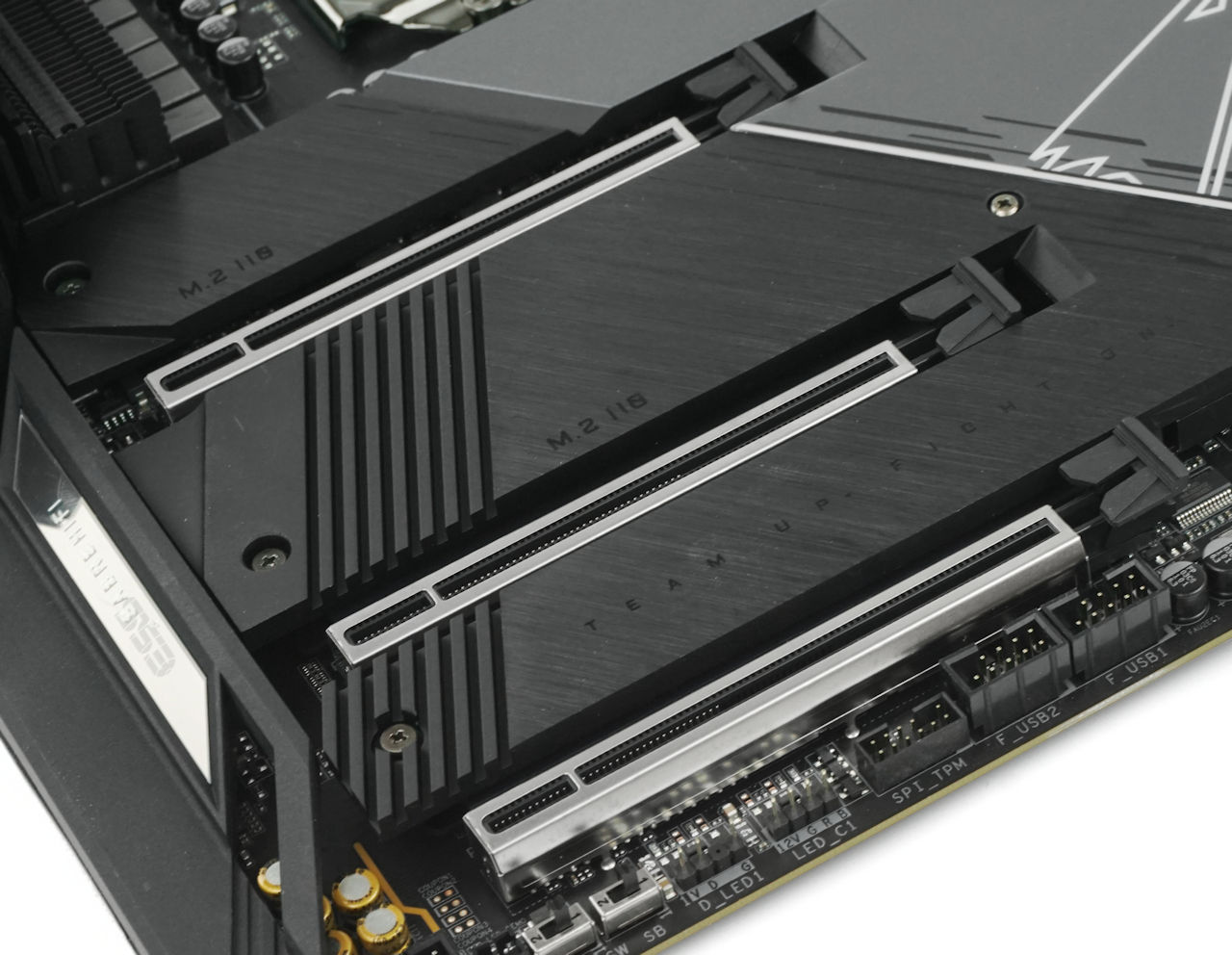

▲ 具備 3 組 PCIe x16 繪圖卡接口

為應付高階顯示卡的重量，3 組 PCIe x16插槽都加入全包覆式不鏽鋼 PCIe 插槽固定強化裝甲設計及及焊接點強化，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，相較傳統 PCIe 接口其橫向強度提升了 1.7x ，縱向強度則提升 3.2x。

PCIe Slot Configurations

3 組 M.2 介面、6 個 SATA 3

GIGABYTE Z590 AORUS MASTER 主機板支援 4 組 M.2 SSD插槽，所有插槽都具備第二代 AORUS M.2 大型散熱裝甲，更採用雙面導熱貼設計，滿足高階 PCIe SSD 產品對散熱的需求，並支援以 RAID 0、RAID 1 、RAID 5、RAID 10 模式運作。

▲ 提供 3 組 M.2 SSD 配置

位於 CPU socket 下方的 M2A_CPU 插槽支援 PCIe 4.0 x4 、最高 64Gbps 傳輸速度、 M. Key 22100 長度規格，並由第 11 代 Intel CPU 提供 LANES；位於 PCIEX16 插槽下方的 M2P_SB 插槽支援 PCIe 3.0 x4 及 SATA 模式、最高 32 Gbps 傳輸速度、 M. Key 22100 長度規格，並由晶片組提供；位於 PCIEX8 插槽下方的 M2M_SB 插槽支援 PCIe 3.0 x4 及 SATA 模式、最高 32 Gbps 傳輸速度、 M. Key 22100 長度規格，並由晶片組提供，並與 SATA3_4 及  SATA3_5 連接埠共享頻寬。

M.2 Socket Configurations

▲ 提供 6 組 SATA 6Gbps 連接埠

此外，主機板設有 Intel Z590 系統晶片組提供的 6 組 SATA 6Gbps 連接埠，支援 RAID 0、RAID 1、RAID5、RAID 10 模式。

Pre-Installed I/O Shield

GIGABYTE 技嘉 Z590 AORUS MASTER 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

顯示輸出方面，主機板設有 1 組 DisplayPort 1.2 接口，分別支援最高 4096x2304@60Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。

USB 連接埠方面，主機板支援 4 組 USB 3.2 Gen1 5Gbps 接口、 5 組 USB 3.2 Gen2x1 10Gbps 接口，以及 1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接，週邊連接性非常充足。

▲ 支援前置 USB Type-C 接口

GIGABYTE Z590 AORUS MASTER 主機板亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口。

Q-Flash Plus 、Clear CMOS 按鈕

GIGABYTE 技嘉 Z590 AORUS MASTER 主機板在後置 I/O 面板加入 Q-Flash Plus 及 Clear CMOS 按鈕，前者的功能是在沒有安裝 CPU、RAM 及 GPU 的情況，按下按鈕便能進行更新 BIOS 版本的動作；後者的功能是按下按鈕便能清除當前的 BIOS 設定並重設到預設的設定，以解決無法成功通過 POST 檢測的狀況，十分實用。

Wi-Fi 6E 無線網絡模組

▲ Intel AX210 無線網絡模組

GIGABYTE Z590 AORUS MASTER 主機板採用最新 Intel Wi-Fi 6E AX210 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，最高無線連接速度可高達 3Gbps，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結，預計 2021 年中便能正式開始使用 WiFi 6E 的功能。

Marvell  AQtion AQC107 10G LAN

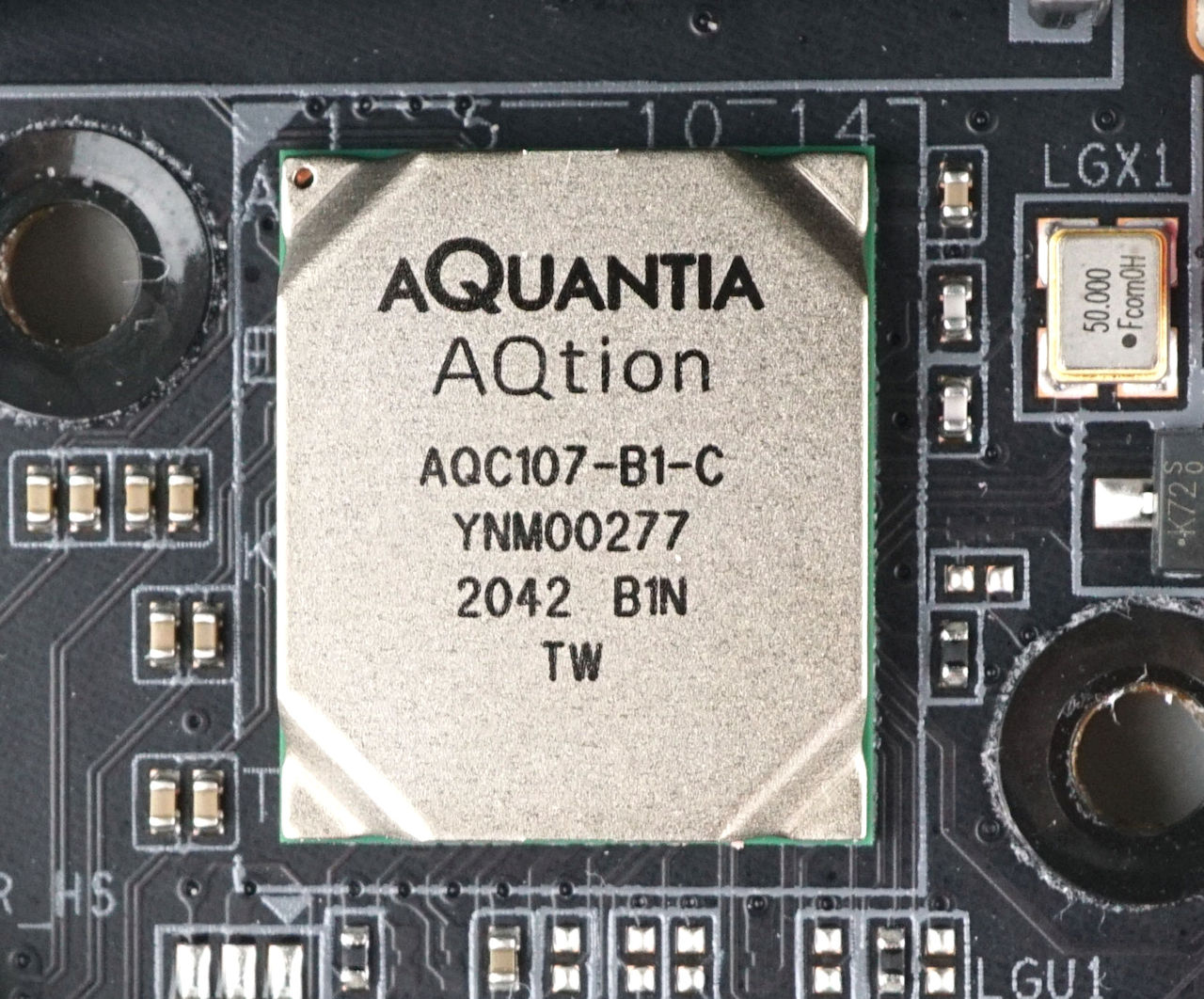

▲ Aquantia AQtion AQC107 10G 網絡晶片

有線網絡方面，GIGABYTE Z590 AORUS MASTER 主機板具備 1 組 Marvell AQtion AQC107 10G 網絡晶片，支援最大 10Gbps 網絡連接速度，並向下支援兼容 5Gbps、2.5Gbps、1Gbps 等網絡連接速度，並提供一組 10GbE LAN RJ45 接頭，可讓進階用家使用極速網絡連接及享受極低延遲的網絡體驗，更能連接高階家用級或企業級的 10GbE NAS，以極速的時間儲存大容量文件，帶來暢順無比的網絡傳輸體驗。

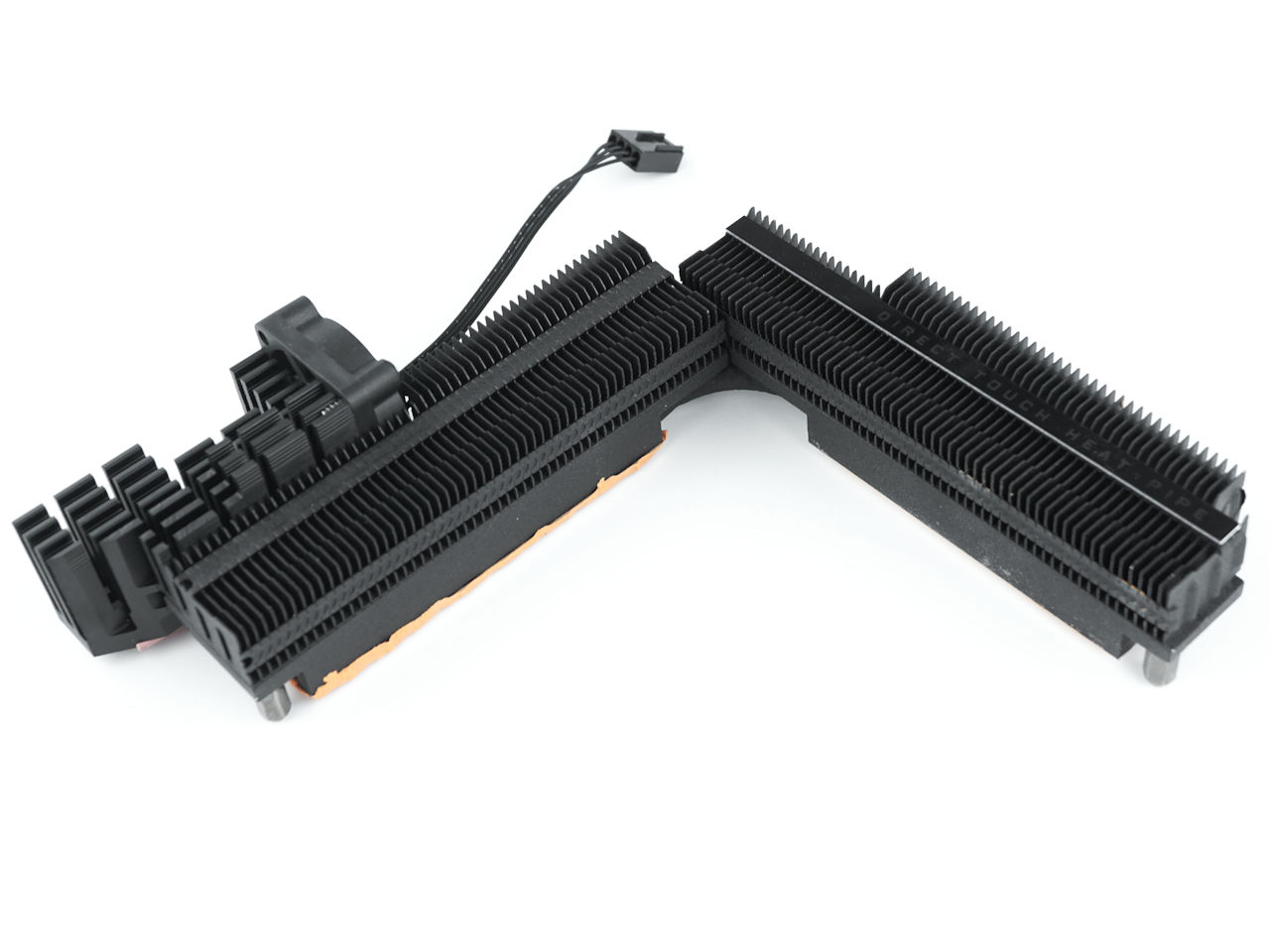

由於 Marvell AQtion AQC107 10G 網絡晶片進行極速網絡傳輸時將會產生大量的熱量， GIGABYTE Z590 AORUS MASTER 採用一個小型鋁擠散熱器配搭一顆 4cm 主動式散熱器進行散熱降，並固定於 VRM 散熱器上，有效避免發生過熱的問題。

Realtek ALC1220-VB 音效晶片

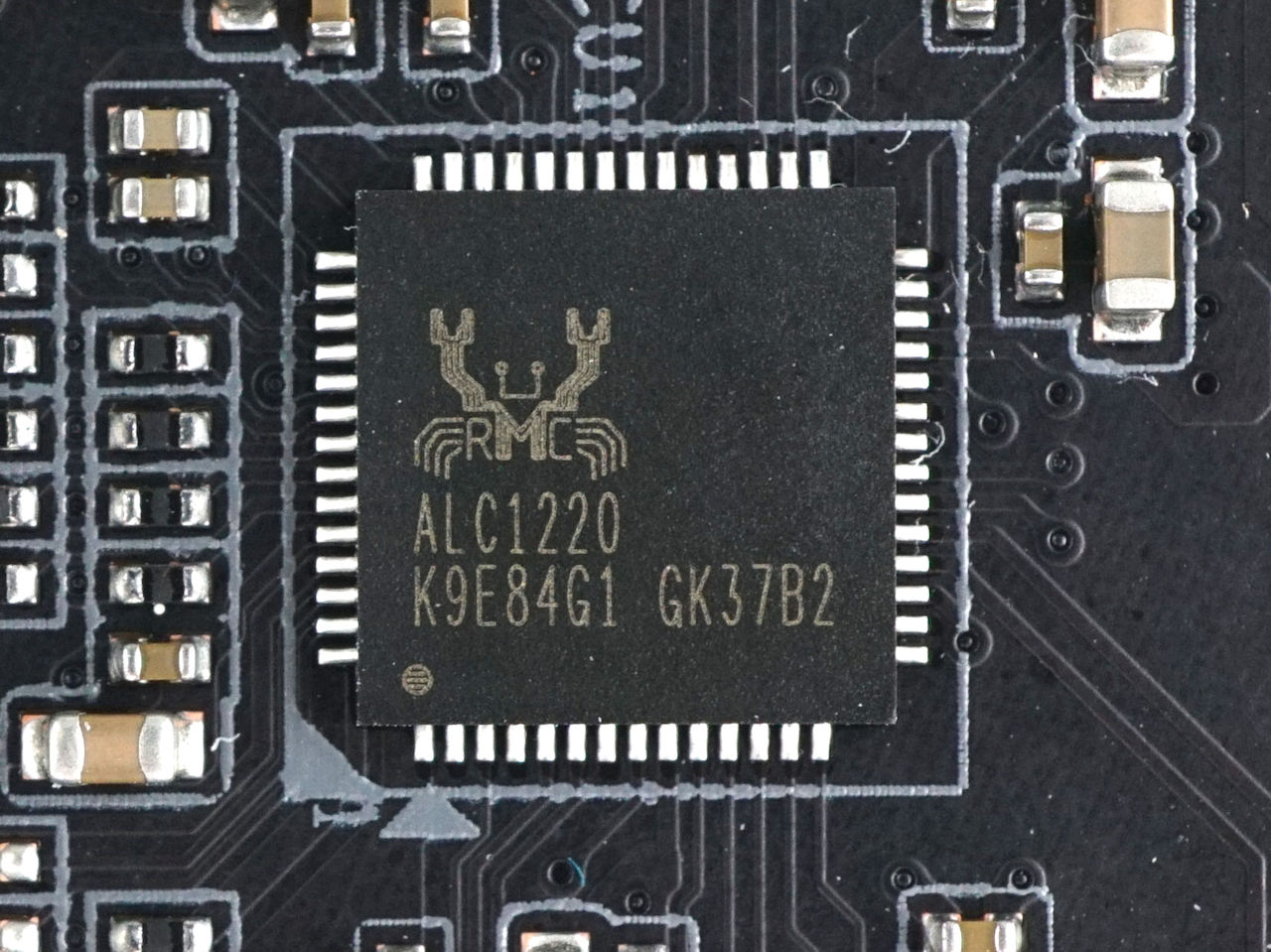

▲Realtek ALC1220-VB 音效晶片 (左) &  ES9118 DAC 晶片 (右)

音效方面，GIGABYTE Z590 AORUS MASTER 主機板採用 Realtek ALC1220-VB 音效晶片，搭配 ESS SABRE DAC ES9118 DAC 晶片，支援最高 7.1 聲道劇場級環繞音效、音效格式最高為 32-bit / 192KHz，支援 DSD 格式播放，提供 125dB 訊噪比 ( SNR ) 音效輸出品質的 Hyperstream 動態範圍、 -112 dB 總諧波失真+噪音 (THD + N) 數值，更支援 DTS:X Ultra 3D 環繞技術，帶來極致清澈寧靜真實的音訊播放表現。

▲  Nichicon Fine Gold 音效電容 (左) & WIMA 音響級電容 (右)

擁有獨立高精度 Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素，配搭 Nichicon Fine Gold 音效電容及 WIMA 音響級電容分別作前後置面板音效接口過濾，提升音效解析能力及聲音延展擴大效果，提供溫暖、自然無比的音質，以及為專業遊戲玩家帶來迫真音響效果。

支援 RGB FUSION 2.0 燈效控制

今代技嘉 Z590 AORUS MASTER 主機板只有具備  AORUS 信仰燈色 LED 單色燈效，相比上代的 Z490 AORUS MASTER 的 RGB 燈效顯得稍微遜色。

此外，主機板提供了 2 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，提供最大輸出 12V 2A，同時提供 2 組 3-pin RAINBOW LED 可定址 RGB 接口，提供最大輸出 5V 5A，並支援 RGB FUSION 2.0 燈效控制，讓用家為系統佈置更豐富的 RGB 燈效。

GIGABYTE Z590 AORUS MASTER 主機板

售價︰HK$3,999

查詢︰SYNNEX HK (2347-2038)

Facebook 專頁︰https://www.facebook.com/AorusHK/

平平評語：

GIGABYTE 全新推出 Z590 AORUS MASTER 主機板，透過倍相器 doubler 的加持，由上代 Z490的 14 相供電升級到更豪華的 18 相 90A 數位供電設計，帶來驚人的 1620A  CPU 電流負載性能，搭配具備直觸式 8mm 熱導管的第二代 Fins-Array 堆疊式鰭片散熱器，可應付最新的 Intel Core i9-11900K 長時間高頻率的穩定輸出，支援最新 PCIe 4.0 傳輸介面，具備 802.11ax WiFi 6E 無線模組、10G LAN 網絡模組、三組 M.2 SSD 配置等豐富的擴充連接功能，並提供不少非常貼心的輔助超頻功能，十分適合進階玩家或超頻玩家使用。
