4.3 吋 LCD、 3 Slot 純白卡
GALAX GeForce RTX 3090 HOF Premium
文: Angus Wong / 評測中心


GALAX 針對高階玩家推出全新 GeForce RTX 3090 HOF Premium 顯示卡,用上純白色的 PCB 及皚鑽線條的散熱器設計,而且搭配了 Triple Slot、三風扇的巨型散熱器,外觀辨識度非常高。亦針對極限超頻應用採用誇張的 26 相供電設計,TGP 解放至最高 450W,帶來強大的超頻潛力。加上除了本來就相當「吸睛」的白色卡身外,還加入出色的多區 RGB LED 光效元素,更新增 4.3 吋 HOF Panel III 顯示屏,能顯示 GPU 的實時運作數據或用作播放相片及動畫,實在型到核爆。



GALAX GeForce RTX 3090 HOF Premium 顯示卡



GALAX RTX 3090 HOF Premium 開箱圖片

▲ GALAX GeForce RTX 3090 HOF Premium



今次要為大家測試的是 GALAX GeForce RTX 3090 HOF Premium 顯示卡,作為 HOF 名人堂系列的一員,當然是針對追求極致性能的玩家而生,採用 Triple Slot、三風扇的巨型散熱器設計,配搭 6 支 8mm 導熱管貫穿全部鋁鰭片並連結大面積均熱板,帶來極致強大的散熱能力。加上高達 26 相超豪華供電設計,預設 TGP 功耗輸出解放至最高 450W,蘊藏強大的超頻潛能。更特別的是附連了一塊獨立的 4.3 吋 HOF Panel III 硬體監測 LCD Mon仔,問鼎 RTX 3090 卡皇寶座。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 純白色卡身



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 3 Slot 卡身厚度



GALAX GeForce RTX 3090 HOF Premium 為追求純白造型細節,不但用上全白色的散熱器配色,連 PCB 及 PCIe 8-pin 接口都是白色的。而且外型亦相當特別,整張卡的表面加入大量多邊形皚鑽切割,層次感十足,而且中央的風扇外框亦改用六角型設計,並且在六角扇框、頂部 Hall of Fame 字樣及背面 HOF 皇冠圖案上加入 ARGB 燈光效果,簡直可以用藝術品來形容。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 六角扇框及頂部 Hall Of Fame 字樣設有 ARGB 燈效



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 卡背加入發光 HOF 皇冠圖案



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 加入鑽石切割造型鋁金屬背板



卡背加入純白色的鑽石切割造型鋁金屬背板,除了令顯示卡的外觀造型更統一,亦能加強 PCB 負重強度避免被如此巨型的散熱器壓彎,同時金屬背板能夠吸收來卡背的 GDDR6X 記憶體顆粒所釋放的熱力,所以在運作時背板會非常盪手。







高達 26 相供電設計



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 自家非公板 PCB 設計



拆下散熱器後,可以看到 GALAX GeForce RTX 3090 HOF Premium 採用了自家非公板的 PCB 設計,元件及線路與公板佈局有著相當大的差異,而且可以輕易看到整塊電路板上的供電元料數量比公板多了不少,為極限超頻帶來的額外功耗做好準備。用上 12 Layers PCB,能提高導電率以加強訊號及電力傳輸的表現,搾出更多的超頻空間。



GALAX RTX 3090 HOF Premium 開箱圖片GALAX RTX 3090 HOF Premium 開箱圖片

▲ 14 + 8 + 4 相供電模組



供電方面,具備 26 相 Dr.MOS 供電模組設計,RTX 3090 將 GPU 供電部份分拆為兩組,當中 14 相為 nvvdd 供電、8 相為 msvdd 供電,另外 4 相則為 GDDR6X 記憶體供電。其中 nvvdd 及 msvdd 供電每相搭載了 Infineon TDA21470 DrMOS 晶片,單相能提供 70A 持續電流輸出;而 GDDR6 的部分則採用 Alpha & OMEGA AOZ5311NQI DrMOS 晶片,單相能提供 50A 持續電流輸出。搭配大量的 POSCAP 鉭電容、MLCC 陶瓷電容及鋁殼固態電容,大幅加強核心及記憶體供電的濾波穩定性,提供可靠充足的供電能力。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ Infineon TDA21470 DrMOS 晶片



GALAX RTX 3090 HOF Premium 開箱圖片

▲ Alpha & OMEGA AOZ5311NQI DrMOS 晶片



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 繪圖核心背面用上 4 組 POSCAP 及 2 組 MLCC



在 RTX 3090 推出的初期曾經出現部分顯示卡型號因繪圖核心背面的電容組合不佳引致的「死機」問題,GALAX GeForce RTX 3090 HOF Premium 就用上了 4 組 POSCAP 鉭電容搭配 2 組 10 粒的 MLCC 積層陶瓷電容,以 POSCAP 鉭質電容提供較大的儲能輸出及以 MLCC 電容加強去除高頻雜訊的作用,為 GPU 在高負載及高 Boost Clock 的狀態下提供穩定的供電表現。







需外接 3 x PCIe 8 pin 電源

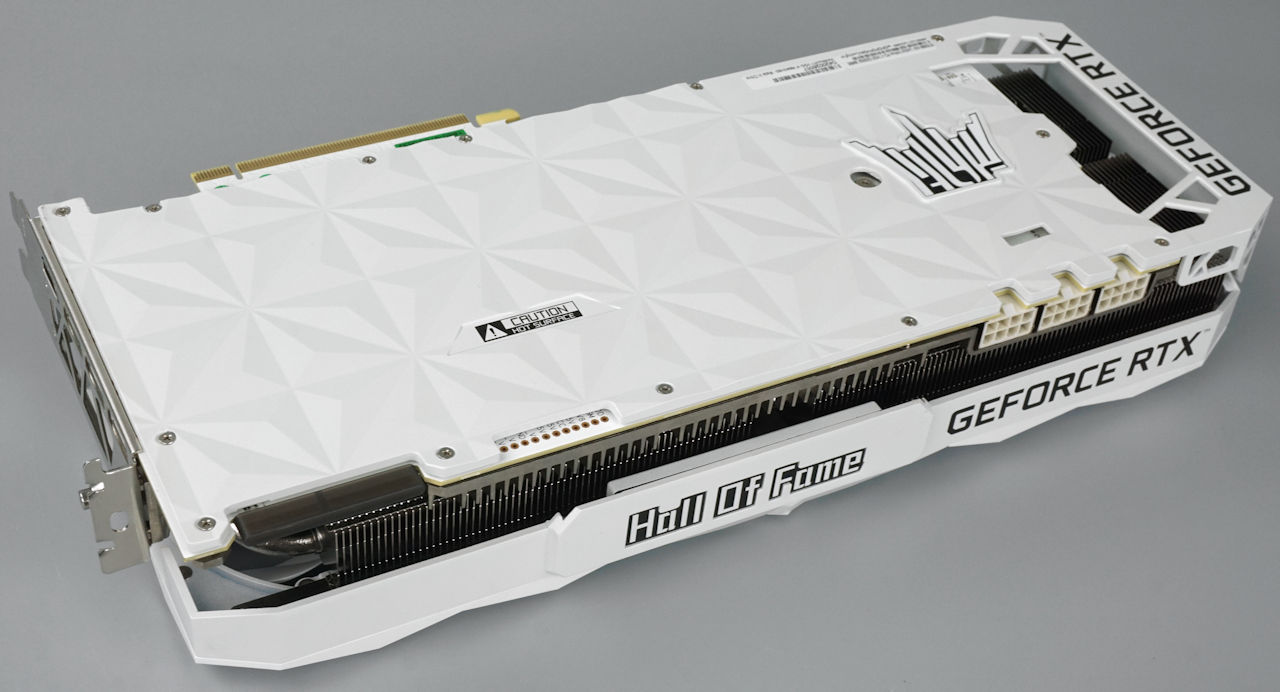

GALAX RTX 3090 HOF Premium 開箱圖片

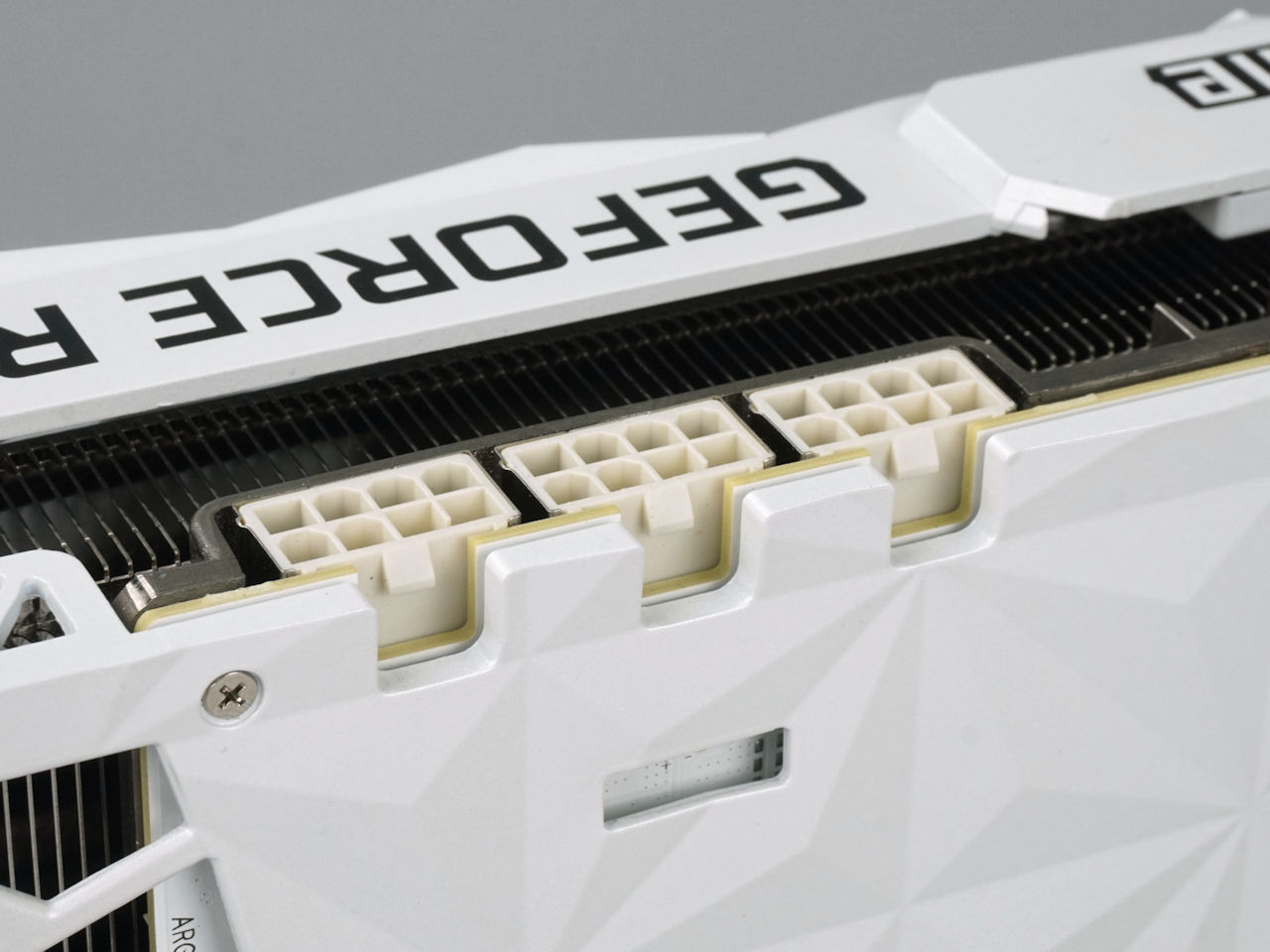

▲ 需要 3 組 PCIe 8 Pin 接口



與 GeForce RTX 3090 FE 公版不同,GALAX GeForce RTX 3090 HOF Premium 顯示卡也沒有採用 NVIDIA 12-Pin 供電接口,而是採用傳統的 3 組 PCIe 8 Pin 接口,更將最高 TGP 功耗解放至 450W,比公版提升了足足 100W,提昇幅度相當誇張,官方建議搭配 750W 或以上瓦數的電源供應器使用,用家升級時需要留意火牛的規格。







雙 BIOS 切換



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 在卡尾設有 BIOS Switch



顯示卡亦加入了雙 BIOS 功能,分別是 Performance (P-Mode) 及 Silent (S-Mode) 模式,選用 Silent 模式可限制風扇轉速,即使在高負載時仍會使用較低的風扇轉速,從而減少風扇轉動帶來的嘈音,為用家提供更加寧靜的運作表現。







GA102-300 繪圖核心



「GeForce RTX 3090」採用「GA102-300」繪圖核心,採用 8nm NVIDIA Custom 制程、SAMSUNG 代工,擁有 283 億個電晶體、Die Size 約為 628mm²,一顆完整的 GA102 晶片內建 7 個 GPC 單元、42 個 TPC 紋理處理群集及 84 個 SM 串流多處理器,增至 10,752 個 CUDA Cores、84 個 RT Cores 及 336 個 Tensor Cores。



GALAX RTX 3090 HOF Premium 開箱圖片

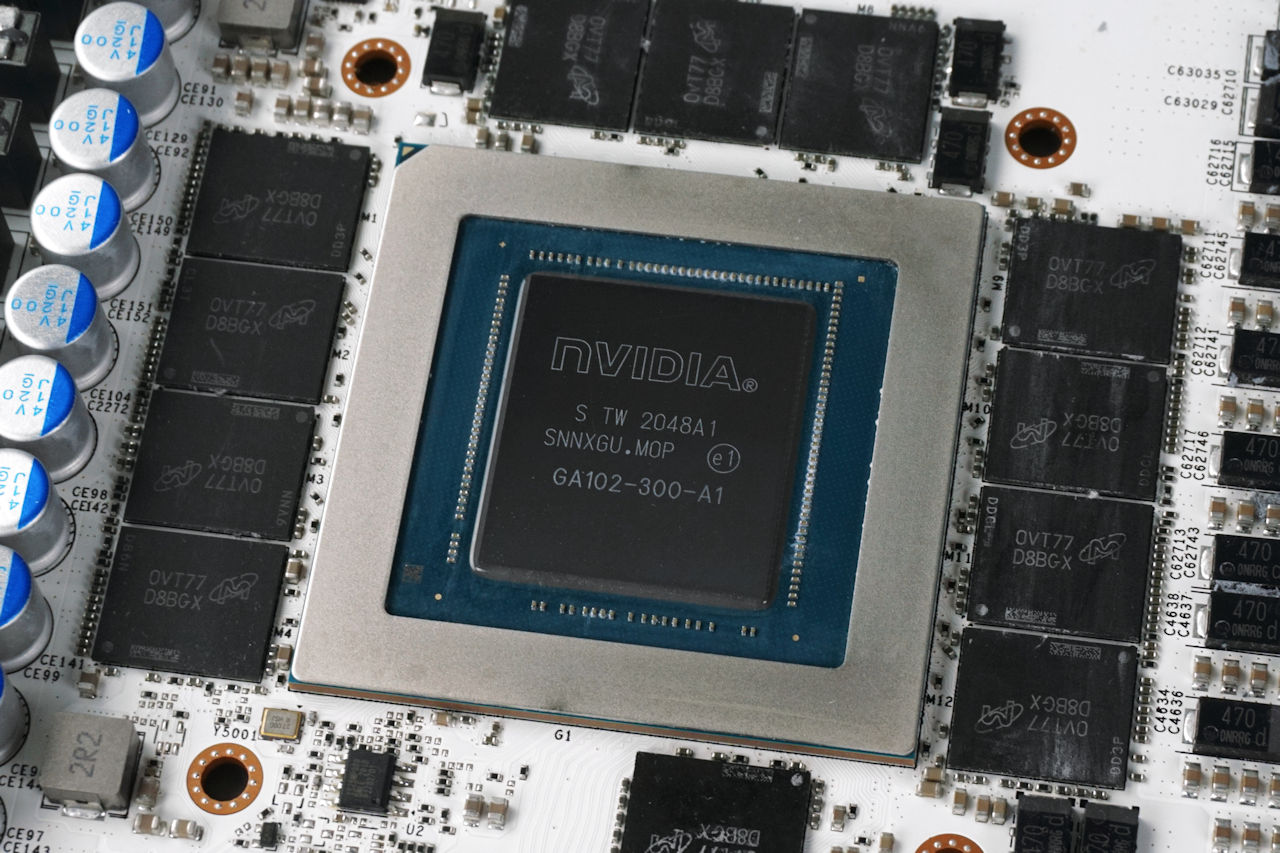

▲ NVIDIA GA102-300-A1 繪圖核心



不過,「GeForce RTX 3090」對部份單元作出了屏蔽,同樣具備 7 個 GPC 單元,但 TPC 紋理處理群集減少 41 個,合共 84 個 SM 串流多處理器,具備 10,496 個 CUDA Cores、82 個 RT Cores 及 328 個 Tensor Cores。



GALAX RTX 3090 HOF Premium 效能測試GALAX RTX 3090 HOF Premium 效能測試



核心時脈方面,GALAX GeForce RTX 3090 HOF Premium 的 Base Clock 為 1,440MHz、Boost Clock 則為 1,800MHz,而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈。







24GB GDDR6X、19.5Gbps 速度



記憶體方面,「GeForce RTX 3090」採用全新的 GDDR6X 記憶體顆粒及記憶體控制器,由舊有 GDDR6 的 2-Level NRZ 技術升級到全新 GDDR6X 的 4-Level PAM4 四級脈衝訊號技術,在同樣時脈速度下頻寬能提升到 1 倍上,而記憶體傳輸速度由上代 14Gbps 提升至 19.5Gbps ,支援 384-bit 記憶體介面,記憶體頻寬由 448GB/s 提升至 936.2 GB/s,以滿足更高解析度、更複雜的着色器渲染運算畫面。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ Micron D8BGW GDDR6X 記憶體顆粒



GALAX GeForce RTX 3090 HOF Premium 具備了 24 顆 Micron D8BGW GDDR6X 記憶體顆粒,PCB 正反面各焊上 12 顆,顆粒正式型號為MT61K256M32,採用全新 16nm 制程、單顆容量為 8Gbit,合共提供 24GB 繪圖記憶體容量。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝, VDD/VDDQ 為 1.35V 。







HOF Extreme Cooling 散熱器



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 「兩大一細」的三風扇配置

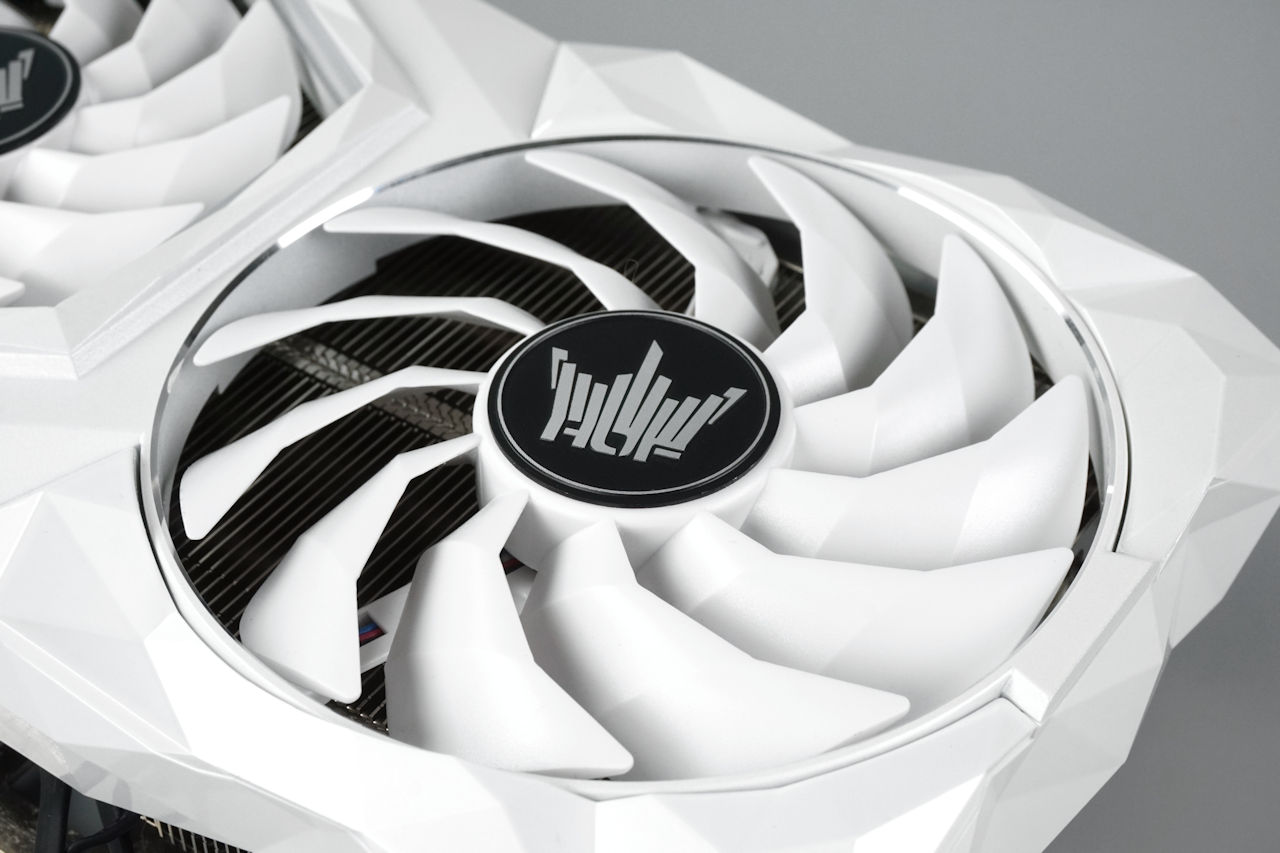

GALAX RTX 3090 HOF Premium 開箱圖片

▲ 自家開發的「WINGS」折曲扇葉散熱風扇



全新 GALAX GeForce RTX 3090 HOF Premium 採用了 HOF Extreme Cooling 三風扇散熱器,由兩側各一把較大的 102mm風扇及中間一把較小的 92mm風扇組成,採用自家開發的「WINGS」散熱風扇,最高轉速為 2,600rpm (102mm) / 3,200rpm (92mm),每把風扇採用 11片折曲設計的扇葉,官方指出這種葉片形狀能夠在較低的聲噪水平下提供更高的風流量及風壓水平,並且通過 IP5X 等級防塵測試,有效將風扇葉片表面的灰塵堆積減少 10%。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 以 6 支 8mm 導熱管貫穿全部散熱鰭片



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 核心位置加入 85mm x 85mm 的均熱板



而為加強核心的熱力傳導速度,散熱器在核心及 GDDR6X 記憶體區域加入 85mm x 85mm 的 Vapor Chamber 均熱板技術,以其封閉於板狀腔體中作動流體之蒸發凝結循環運作,擁有快速均熱的特性,帶來快速熱傳導及熱擴散的功能,配合 6 支 8mm 導熱管將 GPU 廢熱快速傳導至全部鋁散熱鰭片上。同時加入了全屬框架設計,除了能加強卡身的整體剛性避免穿 PCB 彎曲受損外,同時能替正面的記憶體顆粒及供電元件散熱,降低運作溫度並提昇產品穩定性。



GALAX RTX 3090 HOF Premium 開箱圖片



GALAX GeForce RTX 3090 HOF Premium 的卡身長度達到 348mm,但 PCB 的長度其實較散熱器短了一點,廠方就在卡背未端加入開孔設計,讓第三顆風扇排出的熱風從這個「窗口」穿梭出去,排向 CPU 區域再由機箱頂端及未端的風扇帶走,此設計令熱力不會過份積聚在 GPU 區域,令散熱更上一層樓。







4.3 吋 HOF PANEL III LCD 顯示屏

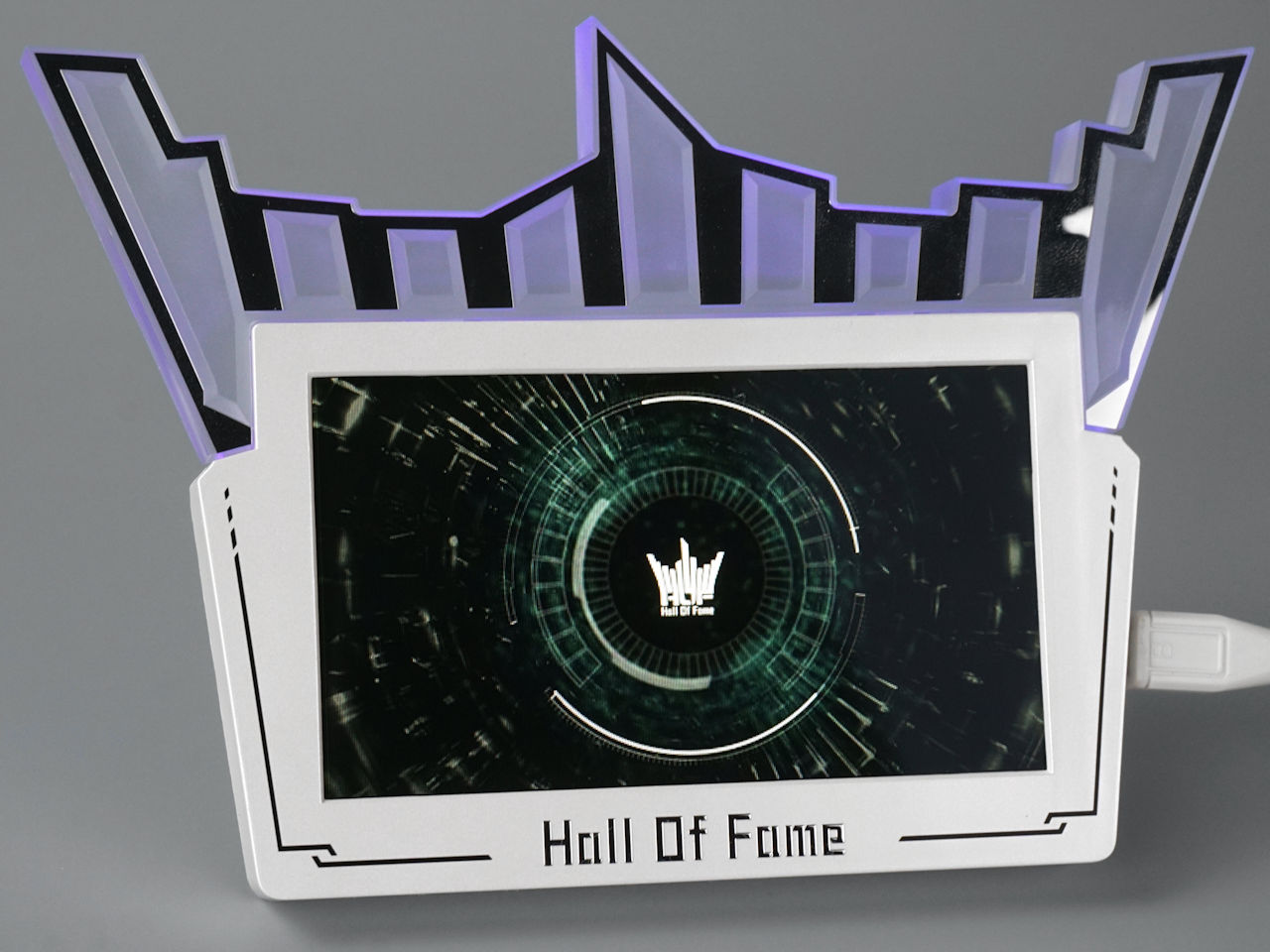

GALAX RTX 3090 HOF Premium 開箱圖片

▲ 附連 4.3 吋 HOF PANEL III LCD Mon仔



而這張 GALAX GeForce RTX 3090 HOF Premium 其中一個賣點就是附連了獨立的 4.3 吋 HOF PANEL III LCD 顯示屏,採用 Micro USB 接口進行連接,擁有 480 x 272 解析度及支援全彩顯色能力,而且亮度表現相當理想,即使用家將 Mon仔放置在茶色玻璃側板的機箱內,仍然能夠清楚看到顯示屏上的內容,加上頂部的 ARGB 發光 HOF 皇冠,外觀設計非常型格。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 背面設有站立支架及磁石



由於 HOF PANEL III LCD 只需連接 Micro USB 接口便能使用,故用家能夠自由選擇擺放在機箱內還是機箱外使用,背面同時設有站立支架及磁石,能夠輕易放置在任何平面上,例如機箱 Chamber、顯示卡卡背或是電腦桌上,亦可以利用磁石吸附在顯示卡或是機箱上,自由度相當大。



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 能夠磁吸在顯示卡上



功能方面,HOF PANEL III LCD 設有三大顯示模式,包括實時顯示 GPU 運作狀況的監控模式,能夠顯示核心溫度、電壓、時脈、風扇轉速、繪圖記憶體用量及功耗等資訊,以及顯示自訂圖片及影片的相片模式和影片模式,實用性及玩味俱備。

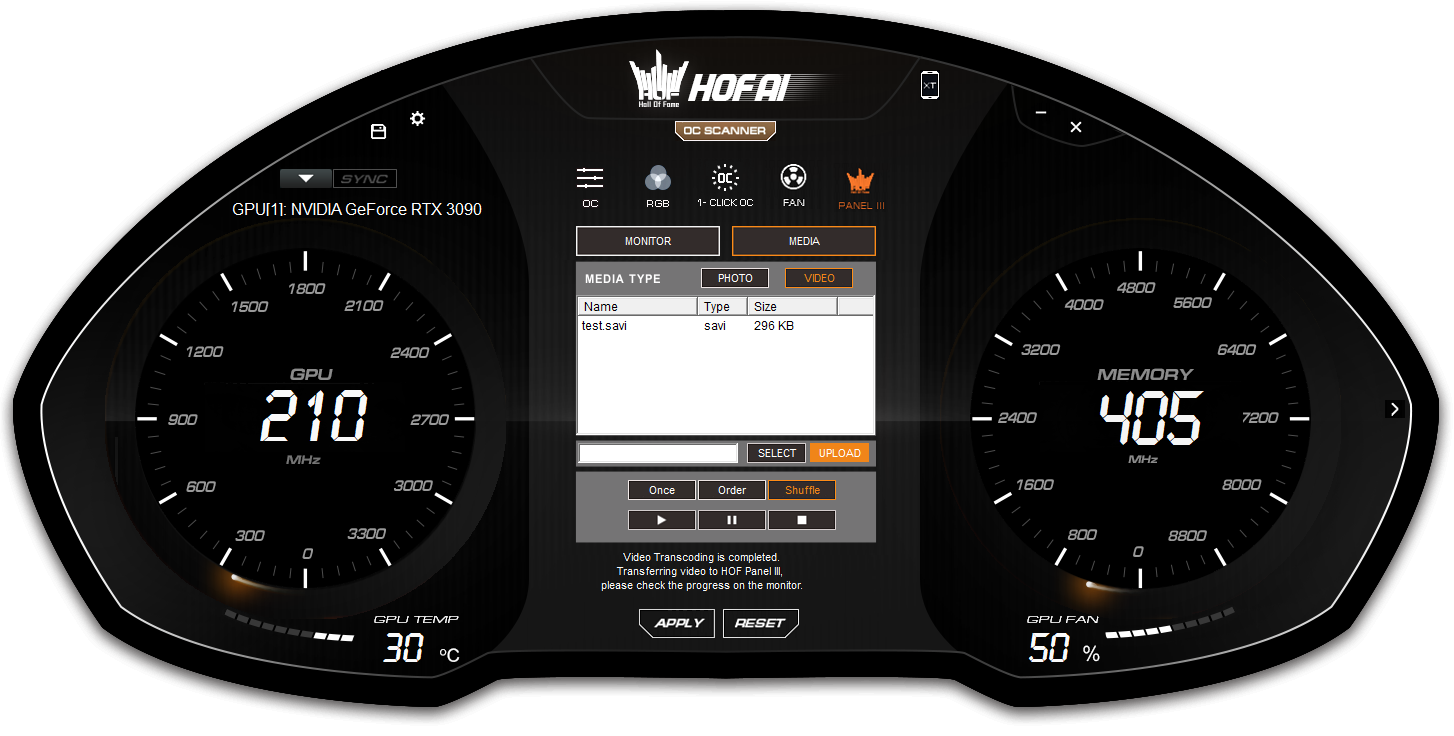

GALAX RTX 3090 HOF Premium 效能測試

▲ 需要利用 HOF AI 工具程式去更改 HOF PANEL 的顯示內容



要對這隻 Mon 仔作出設定,就需要在電腦上安裝 HOF AI Suite 工具程式,用家亦可上載自訂的圖片及影片檔案,圖片方面支援 JPEG、PNG 及 BMP 檔案,而影片則支援 Animated GIF、MPG 及 AVI 檔案,在上傳時會透過軟件轉檔成 BMP 圖檔或 SAVI 影片檔案,並且合共設有約 200MB 的內置儲存空間,上載完成後只需為其提供電力即可不斷循環播放已儲存的相片或影片內容,並不一定要長期接駁在電腦上。



▲ HOF PANEL III LCD 功能演示







升級 HDMI 2.1、支援 8K @ 60Hz HDR



GALAX RTX 3090 HOF Premium 開箱圖片

▲ 設有 3 個 DisplayPort 1.4a、1 個 HDMI 2.1





進入 8K 時代,GA102 繪圖核心不但在硬件解碼器上支援了 8K 解碼,亦更新了顯示輸出引擎,GALAX GeForce RTX 3090 HOF Premium 就提供了 3 組 Display Port 1.4a 及 1 組 HDMI 2.1 接口,無論是 DisplayPort 或是 HDMI 介面均可以提供 8K 12bit HDR @ 60Hz 解析度輸出,是 4K 像素的 4 倍頻寬需求,更支援 VEGA DSC 1.2 技術提供更高壓縮的無損顯示功能,單卡可以提供最高 2 個 8K 顯示器同時輸出,或是採用 2 組 DisplayPort 接頭提供 1 個 8K 12bit HDR @ 120Hz 輸出。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @ 240Hz
8K 12bit HDR @ 60Hz



GALAX RTX 3090 HOF Premium 開箱圖片



另外,在顯示卡的擋板上還設有一個按鈕,按下後會啟用 Hyper Boost 模式,亦即是會將三把風扇的轉速調至最高,有效將 GPU 溫度降低近 10℃,對於需要進行超頻的玩家相當實用。







第三代 NVIDIA NVLink 介面

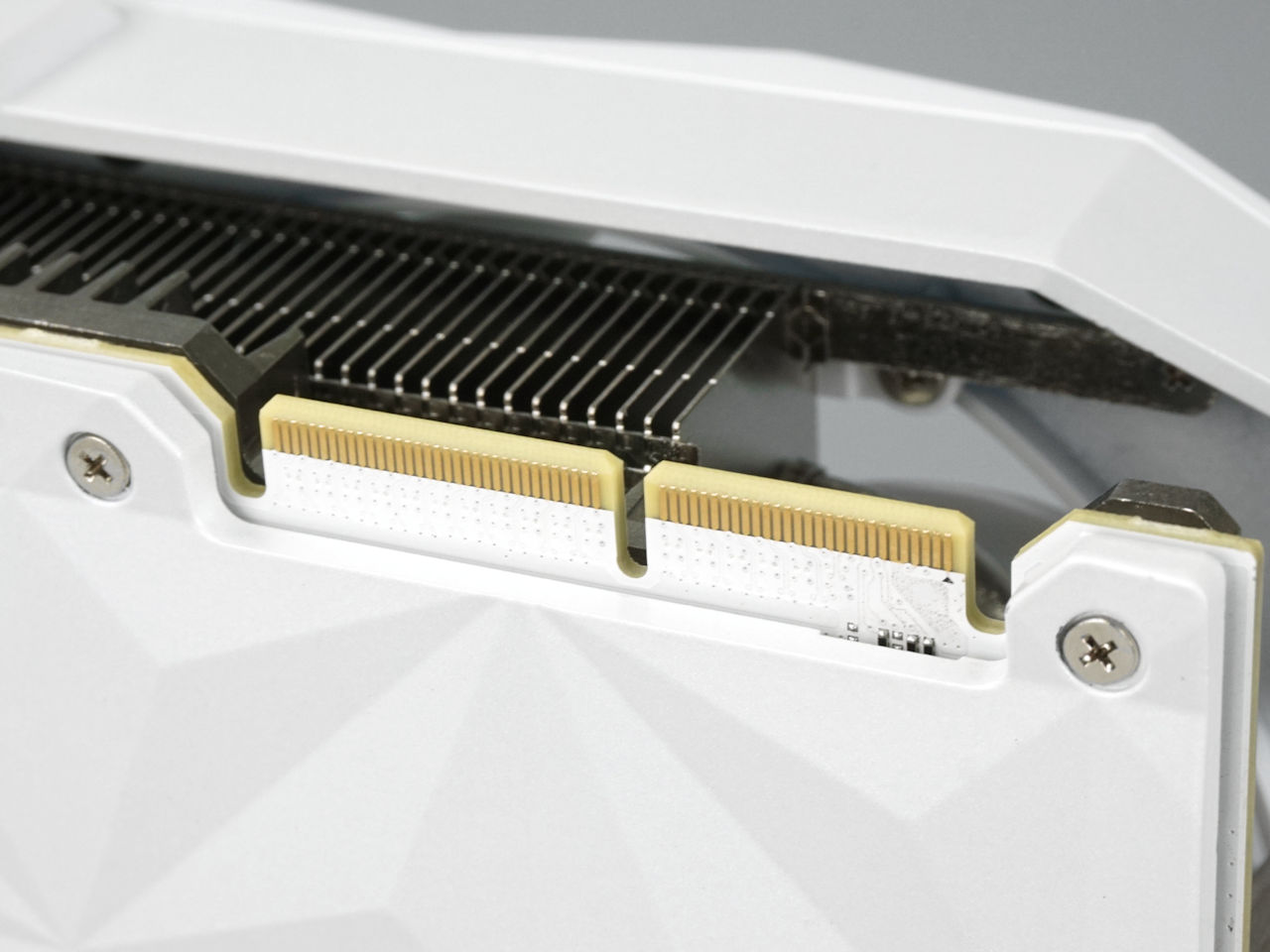

GALAX RTX 3090 HOF Premium 開箱圖片



今代 NVIDIA RTX 30 系列繪圖卡暫定只有 RTX 3090 加入 NVLink 支援,RTX 3090 PCB 設有第三代 NVLink 介面,配合第三代 NVLink 四鏈 x4 連接橋,提供高達 112.5GB/s 總傳輸頻寬,以雙 RTX 3090 連結更多繪圖記憶體及運算單元,進一步提升的圖運運算及浮點運算性能,以及滿足更高解析度的圖形運算對 VRAM 的需求。





設有電壓測量接點

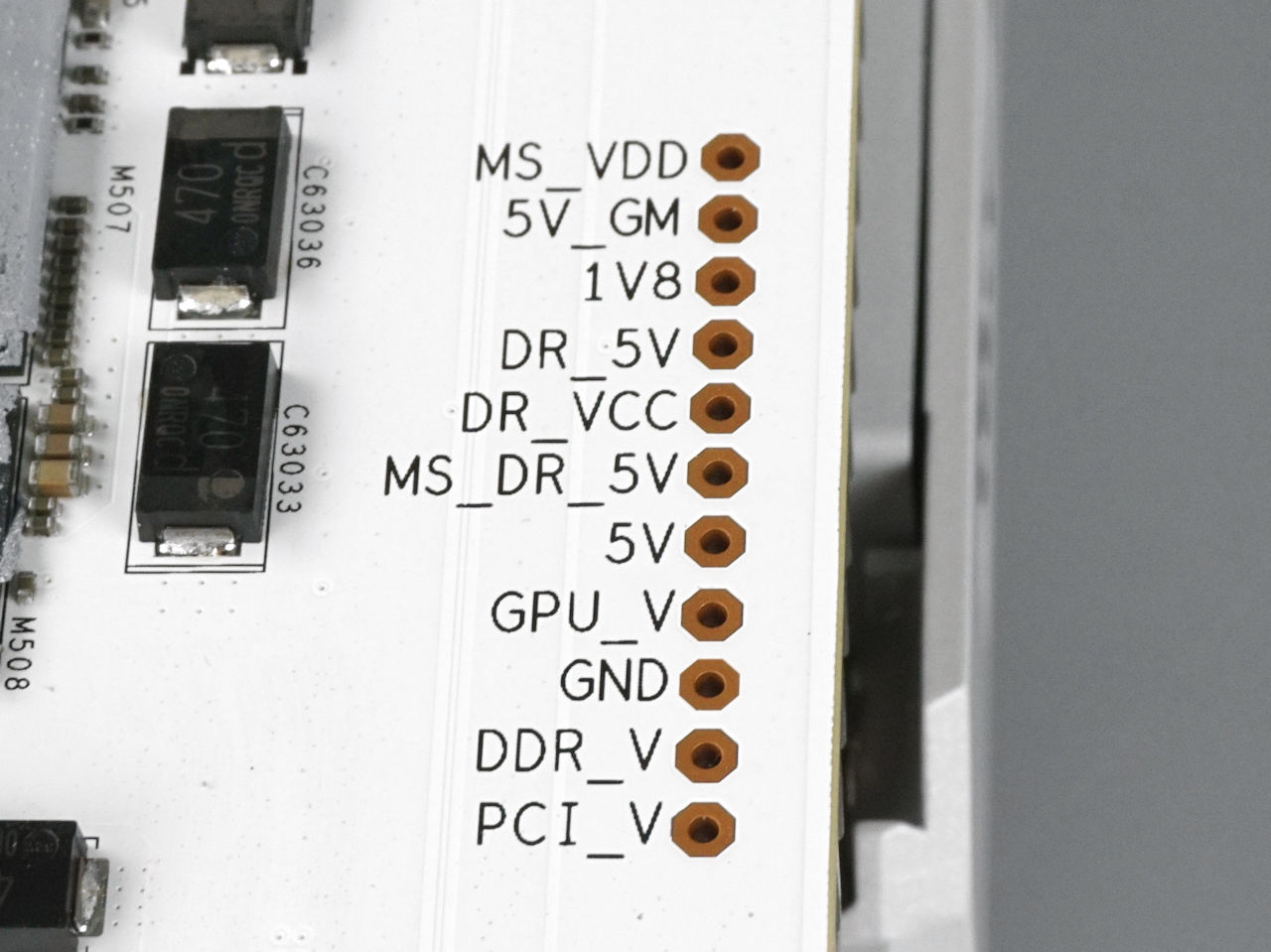

GALAX RTX 3090 HOF Premium 開箱圖片

▲ 設有實體電壓測量接點



而為針對進階甚至極限超頻應用,設有實體電壓測量接點,能以萬用電錶量度並實時監察顯示卡各部份的電壓值,包括 GPU msvdd、 vRAM 及 PCI 等的工作電壓,對於超頻玩家會是非常實用的功能。







支援 GALAX HOF AI 工具程式



GALAX RTX 3090 HOF Premium 效能測試

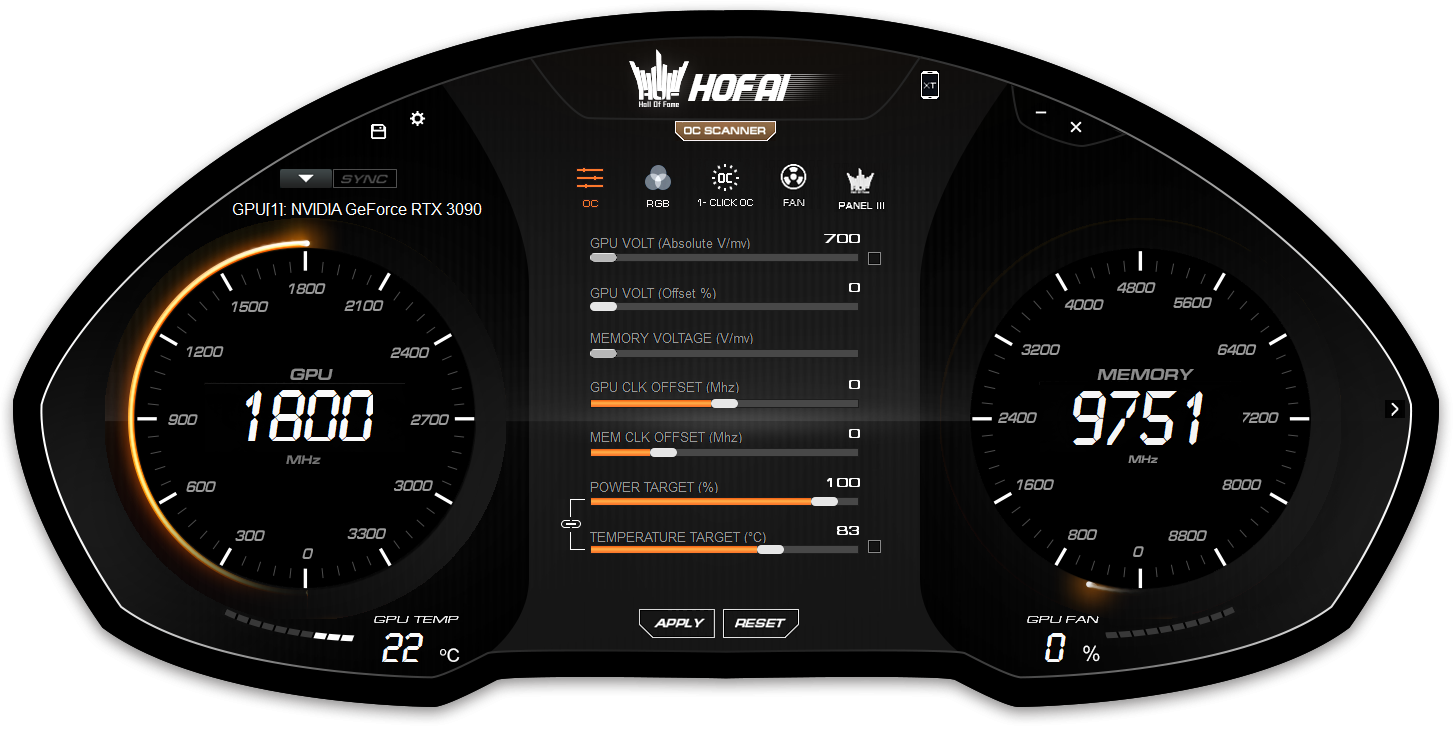

▲ GALAX HOF AI 工具程式



附連 GALAX HOF AI 工具程式,玩家可以透過軟件控制 GPU 電壓、GPU 時脈、GDDR6 時脈、電源及溫度限制,亦可以設定風扇轉速、ARGB 燈效模式及 HOF PANEL III LCD 的顯示內容。並且支援 1-Click OC 一鍵超頻功能,但實際只是把 Base Clock 及 Boost Clock 提升 15 MHz,超頻幅度較為保守,提升的效能相當有限。







效能測試︰

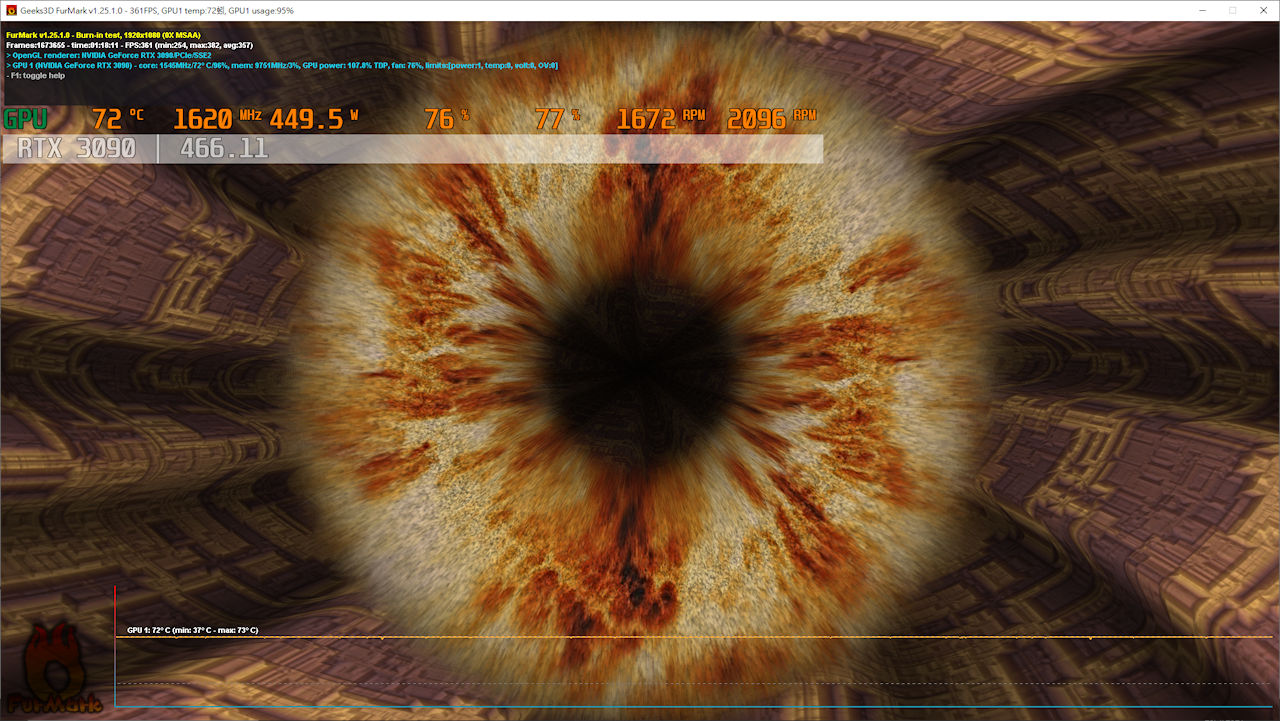

GALAX RTX 3090 HOF Premium 效能測試



散熱方面,GALAX GeForce RTX 3090 HOF Premium 在約 26℃ 的室溫環境下閒置約 30分鐘,GPU溫度約為 37℃,風扇維持在停轉狀態。接著採用 Furmark 進行 3D 負載測試,將 GPU 完全負載 30 分鐘後,兩組顯示卡風扇轉速分別提升至 1672RPM 及 2096RPM,最高溫度維持在 72°C,GPU 核心時脈維持在約 1,620MHz 的水平,雖然單純比較溫度看似比其他品牌的為差,但別忘記這張 RTX 3090 的功耗解放至 450W,相比其他品牌的型號高出 30-100W,所以其實這張顯示卡的散熱表現算是極為強大。







效能測試:



測試平台:

Intel Core i9-11900K 處理器

ASUS ROG Ryujin 360 AIO 水冷散熱器

ASUS ROG MAXIMUS XIII APEX 主機板

DDR4-3600 CL16 32GB x 2 記憶體

GALAX GeForce RTX 3090 HOF Premium 顯示卡

Windows 10 20H2 OS

NVIDIA 461.72 Display Driver





遊戲測試:



《Tom Clancy's Rainbow Six Siege》@ DirectX 12 API、「超高」畫質:





GALAX RTX 3090 HOF Premium 效能測試



首先採用《湯姆克蘭西之虹彩六號:圍攻行動》進行遊戲性能測試,以「DirectX 11 API」、「超高」預設畫質設定進行遊戲,分別在 1080p、2K、4K 及 8K 解析度下執行內建的效能基準測試工具,得出平均 FPS 分別為 429、391、280 及 116,不但充份滿足電競選手對高 FPS 的需求,亦達成了流暢遊玩 8K 遊戲的目標。







《Watch Dogs: Legion》畫質 + RTX 「非常高」 DLSS 級別對比:



GALAX RTX 3090 HOF Premium 效能測試



筆者參考了 NVIDIA 針對 RTX 3090 的建議畫質設定來測試這張 GALAX GeForce RTX 3090 HOF Premium 的 RTX 遊戲表現,在預設畫質及光線追究設定至「非常高」的選項下,關閉 DLSS 設定已經能於 1080p 及 2K 解析度分別能達到 78 及 59 FPS 的基本流暢要求,但對於 4K 解析度就「力不從心」,只有 35 FPS,而當開啟 DLSS 至「品質模式」後,就能夠提升至 54 FPS。之後改用 DLSS「效能模式」再次進行測試,就能在如此高的畫質設定下獲得不錯的 FPS 表現,1080p、2K 及 4K 分別能達到 94、90 及 69 FPS。

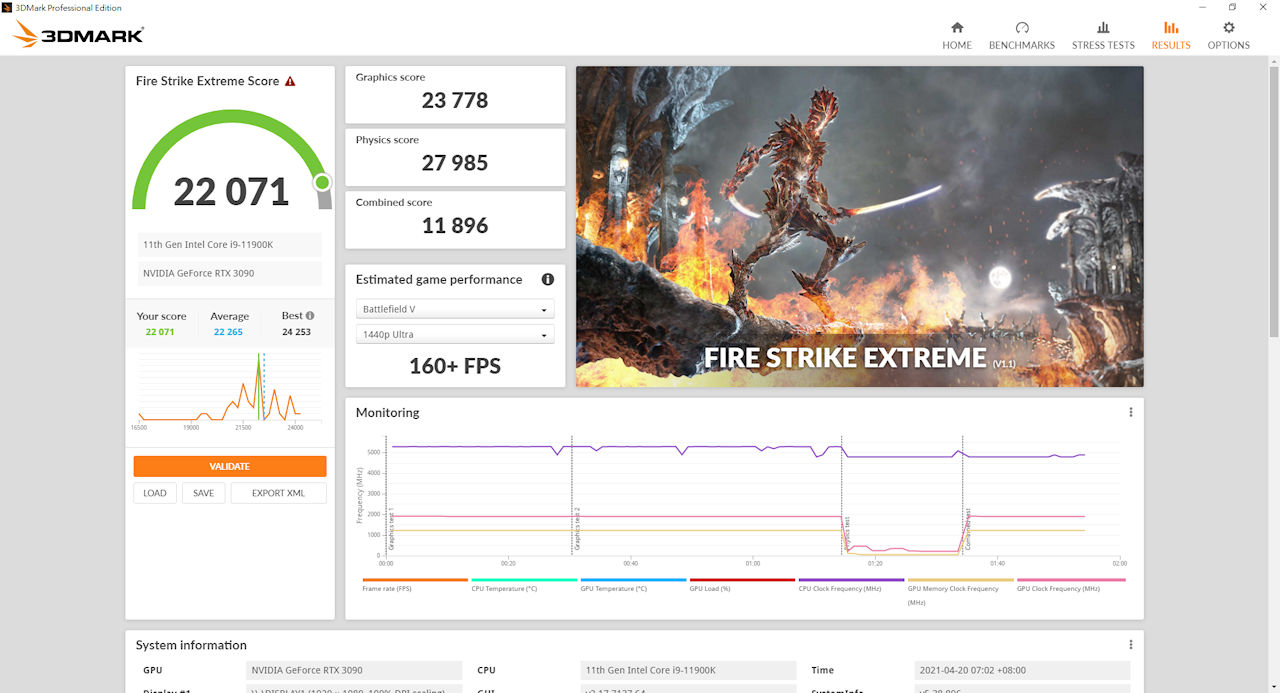

3DMark 測試:



GALAX RTX 3090 HOF Premium 效能測試



GALAX RTX 3090 HOF Premium 效能測試



GALAX RTX 3090 HOF Premium 效能測試



GALAX RTX 3090 HOF Premium 效能測試



GALAX RTX 3090 HOF Premium 效能測試







3DMark 光線追蹤效能測試:



GALAX RTX 3090 HOF Premium 效能測試



3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具,支持 Microsoft DirectX Raytracing 技術,讓玩家測試不同顯卡對於光線追蹤的效能。





3DMark NVIDIA DLSS feature test



GALAX RTX 3090 HOF Premium 效能測試



3DMark NVIDIA DLSS feature test 測試新增了全新 DLSS 2.0 版本的選項,透過利用 Tensor Core 以深度學習方式對較低的渲染解析度的畫面進行運算,重新輸出更高解析度的畫面,令遊戲流暢度有所提升。支援最高 8K 解析度,並新增了三個 DLSS 模式,包括 Quality, Performance 及 Ultra Performance Mode。筆者以 2K 解析度、DLSS 2.0 及 Performance Mode 進行測試,在 DLSS OFF 情況下,平均 FPS 數值只有 62.15,而在 DLSS On 的情況下,平均 FPS 數值提升至 129.47,FPS 提升接近一倍,升幅達到 108%。





GALAX GeForce RTX 3090 HOF Premium 顯示卡

售價︰HK$待定

查詢︰Felton (2273-8393)



小編評語:



今次為大家介紹的 GALAX GeForce RTX 3090 HOF Premium 顯示卡絕對是旗艦級當中最頂級的存在,搭配了 Triple Slot、三風扇的巨型散熱器令卡身「份量十足」,而且搭載了極致豪華的 26 相供電設計並將 TGP 解放至 450W,為大幅度超頻作好準備。外觀亦是此卡的重要賣點之一,純白色的卡身上用上了皚鑽線條的設計,並加入炫目的多區 RGB LED 光效元素,既型格又具科技感。最特別的當然是附連的 4.3 吋 HOF Panel III Mon仔,能夠顯示 GPU 實時運作數據或用作播放自訂的相片及動畫,玩味十足但不失實用性,誠意推薦給追求極致運算性能的土豪級玩家選配。
