中階 B560 大板、用料 OK !!
MSI MAG B560 TOMAHAWK WIFI 主機板
文: Richard Chow / 評測中心


MSI 推出全新 MAG B560 TOMAHAWK WIFI 主機板,主機板供電部分並沒有驚人的提升,反而注重於週邊連接擴充部分,採用 12 + 2 + 1 相 DUET RAIL 電源系統,搭配大型鋁擠鰭片散熱器,支援最新 PCIe 4.0 傳輸介面,具備 WiFi 6E 無線模組、2.5G LAN 網絡模組、三組 M.2 SSD 配置,並且支援最高 DDR4-5066+ OC 記憶體超頻,今次將搭配 i9-11900K CPU,並測試一下 B560 主機板的跑分表現如何。





MSI MAG B560 TOMAHAWK WIFI 主機板



MSI MAG B560 TOMAHAWK WIFI

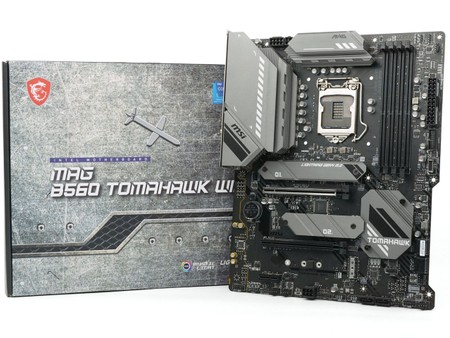

▲ MSI MAG B560 TOMAHAWK WIFI 主機板





MSI 全新推出 MAG B560 TOMAHAWK WIFI 主機板,採用 12 + 2 + 1 相 DUET RAIL 電源系統,搭配大型鋁擠鰭片散熱器,提供不俗穩定的高性能輸出,具備 6 層 2oz Copper PCB 設計,支援最高 DDR4-5066+ OC 記憶體超頻,搭載最新 PCIe 4.0 傳輸介面,最新的 WiFi 6E 無線模組、2.5G LAN 網絡模組、三組 M.2 SSD 配置,擁有十分豐富的擴充及週邊連接功能。



MSI MAG B560 TOMAHAWK WIFI



MSI MAG B560 TOMAHAWK WIFI 主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,採用黑色 PCB 搭配軍事灰金屬散熱器,軍事硬派般的風格令產品更具穩固可靠的形象,而主機板散熱器表面只有塗上簡單的黑白平行四邊形和梯形等圖形。



MSI MAG B560 TOMAHAWK WIFI

▲ 附送精美裝飾貼紙





隨盒附送了軍事圖案及 MSI 信仰等裝飾貼紙,可用於貼上 VRM 散熱器和 CMOS 電池。







Socket LGA 1200 接口



MSI MAG B560 TOMAHAWK WIFI

▲ Socket LGA 1200





全新 Intel B560 晶片組的主機板沿用 Intel Socket LGA 1200 處理器接口,支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列,提供最多 8 核心、16 線程設計,加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片,亦相容現時 Comet Lake-S 架構的第 10 代 Intel Core 系列處理器。



第 11 代桌上型 Intel Core 處理器家族

處理器 製程核心/線程

L2

L3

基礎時脈最大渦輪時脈TDP不鎖倍頻IGPGPU時脈記憶體速度
Intel Core i9-11900KF14nm8/164MB16MB3.5GHz5.3GHz125W--DDR4-3200
Intel Core i9-11900K8/164MB16MB3.5GHz5.3GHz125WIntel Xe 32 UE1.35GHz
Intel Core i9-11900F8/164MB16MB2.5GHz5.2GHz65W---
Intel Core i9-119008/164MB16MB2.5GHz5.2GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i7-11700KF8/164MB16MB3.6GHz5.0GHz125W--
Intel Core i7-11700K8/164MB16MB3.6GHz5.0GHz125WIntel Xe 32 UE1.35GHz
Intel Core i7-11700F8/164MB16MB2.5GHz4.9GHz65W---
Intel Core i7-117008/164MB16MB2.5GHz4.9GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11600KF6/123MB12MB3.9GHz4.9GHz125W--
Intel Core i5-11600K6/123MB12MB3.9GHz4.9GHz125WIntel Xe 32 UE1.35GHz
Intel Core i5-116006/123MB12MB2.8GHz4.8GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-115006/123MB12MB2.7GHz4.6GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11400F6/123MB12MB2.6GHz4.4GHz65W---
Intel Core i5-114006/123MB12MB2.6GHz4.4GHz65W-Intel Xe 24 UE1.35GHz



雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程,而且核心數量由第 10 代的最高 10 核心、20 線程降至最高 8 核心、16 線程設計,但是經過 Rocket Lake-S 對微架構作出改良後,IPC 獲得最高 19% 的提升,原生記憶體速度提升到 DDR4-3200,CPU PCIe Lanes 增加至 20 條,並新增支援 PCIe 4.0 傳輸規格及 AVX -512 指令集。Non-F 型號升級至 Intel Xe Graphics 繪圖核心並新增 AV1 硬體解碼器等等。







Intel B560 系統晶片



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ PCH 散熱器 (左) & Intel B560 系統晶片 (右)





Intel Z590、H570、B560 及 H510 晶片組規格對比

晶片組Z590H570B560H510
代號Rocket LakeRocket LakeRocket LakeRocket Lake
匯流排速度8GT/s8GT/s8GT/s8GT/s
支援處理器超頻YesNoNoNo
支援的顯示器數量3332
每個通道的 DIMM 數量2221
記憶體通道2222
支援記憶體超頻
PCIe 版本PCIe 3.0PCIe 3.0PCIe 3.0PCIe 3.0
PCIe 線道數量上限2420126
處理器 PCIe 配置支援

1x16+1x4

2x8+1x4

1x8+3x4

1x16+1x41x161x16
USB 連接埠總數14141210
USB 3.2 Gen 2x2322-
USB 3.2 Gen 2x11044-
USB 3.2 Gen 1x110864
USB 2.014141210
CNVio 整合式無線網路AX201AX201AX201AX201
SATA 6.0 Gb/s 接口數量上限6664
RAID 配置0,1,5,100,1,5,10不支援不支援
DMI 3.0 通道數x8x8x4x4
最大 HSIO 通道數30302414
支援 Intel Optane 記憶體
支援 Intel 快速儲存技術



全新 Intel 500 系列晶片組新增原生支援 USB3.2 Gen 2x2 20Gbps 連接埠,另外將記憶體超頻功能下放至 H570 及 B560 晶片組,終於不用再為了搭配「快 RAM」而被迫採用高階的 Z 系列晶片組主機板。但是對比 Z590 及 H570 晶片組提供 DMI 3.0 x 8 通道,B560 晶片組仍舊沿用 DMI 3.0 x 4 配置,故擴充連接性會較為遜色。







支援最高 DDR4-5066+ OC



MSI MAG B560 TOMAHAWK WIFI

▲ 4 DIMM 最高支援 128GB 容量





記憶體方面,MSI MAG B560 TOMAHAWK WIFI 主機板設有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB 。主機板採用了 Daisy Chain 串接佈線設計,對於 DIMM A2 及 B2 插槽訊號進行最佳化,有助於提升雙通道記憶體超頻能力。



MSI MAG B560 TOMAHAWK WIFI



主機板官方規格表示,記憶體於 1DPC 1R 下可援最高 DDR-5066+ O.C. 速度,測試採用 Intel i9-11900K CPU 和 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體,手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-5066 CL22 CR1 並完成負載測試,記憶體超頻能力非常強大。







12 + 2 + 1 相 DUET RAIL 電源供電設計



MSI MAG B560 TOMAHAWK WIFI

▲ 採用 12 + 2 + 1 相 Dual Output 供電設計





供電模組方面,MSI MAG B560 TOMAHAWK WIFI 主機板採用 12 + 2 + 1 相 DUET RAIL 電源供電設計,其中 12 相為 CPU vCore 供電、2 相為 VCCGT 供電、1 相為 VCCSA 供電,但考慮到 B560 不支援 CPU 超頻的關係,主機板採用了成本較便宜的傳統上下橋 MOSFET,每相供電平均攤分電流負載。



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ SM4337 上橋 + SM4503 下橋



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ Renesas RAA229001 PWM 控制器 (左) & FDMF3035 50A Dr.Mos (右)





主機板採用了 Renesas RAA229001 最大 8 相雙路 PWM 控制器,可同時驅動 CPU vCore 和 VCCGT 輸出,並以 12 (6x2) + 2 相並聯模式配置運作。CPU vCore 供電部分每組相數採用上下橋 MOSFET 配置,上橋為 1 顆 Sinopower SM4337 55A MOSFET,下橋為 1 顆 Sinopower SM4503 80A MOSFET,每以 2 相上下橋並聯為真 1 相,因此 CPU vCore 真實相數為 6 相,雖然並聯 12 相並不會加大總電流承能力,但可以提升暫態響應能力及有效減低的 Vdrop 幅度。VCCGT 供電部分則採用 2 相獨立 SM4337 上橋 + SM4503 下橋 MOSFET 配置。VCCSA 供電部分則採用 1 相 ON Semiconductor  FDMF3035 50A Dr.Mos 晶片。



MSI MAG B560 TOMAHAWK WIFI



採用金屬製全封閉式電感、 5K 小時固態電容,可使供電時所產生的雜訊及損耗更加少,除了提供系統穩定及充裕的超頻能力外,還可以使主機板於長期超頻下仍能承受壓力,增加組件耐久力。



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ CPU 8 + 4pin 及 PCIe 6pin 電源插座





主機板採用 CPU 8 + 4pin 供電插槽,可提供更大的 CPU 功耗輸出,並且可分擔電流負載和平衡化負載時產生的温度,以及具備額外 PCIe 6pin 輔助電源插槽。

­





大型鋁擠鰭片散熱器



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ 大尺寸大型鋁擠鰭片散熱器





VRM 散熱器部分,MSI MAG B560 TOMAHAWK WIFI 主機板採用 2 組大型鋁擠鰭片散熱器,雖然沒有採用到 Z590 主機板常見的導熱管延伸式設計,但每組皆具備鋁擠散熱鰭片設計,其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加散熱面積來加強散熱性能,更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能,可應付廢熱量較大的傳統上下橋 MOSFET 配置,確保系統提供穩定的高性能輸出。







Lightning PCI-E Gen 4、PCIe Steel Armor 插槽



主機板提供 2 組 PCIe x16 擴充槽,上方 PCI_E1 插槽支援最高 PCIe 4.0 x16 傳輸配置,並由 CPU LANES 提供,下方 PCI_E2 插槽則支援最高 PCIe 3.0 x4 傳輸配置,並由 B560 晶片組提供。另外,亦透過 B560 晶片組提供 1 組 PCIe x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



MSI MAG B560 TOMAHAWK WIFI

▲ 具備 2 組 PCIe x16 繪圖卡接口





為應付高階繪圖卡的重量,PCI_E1 插槽採用「 MSI Steel Armor 」全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 4x ,接口外觀亦變得更好看。







3 組 M.2 介面 + 6 個 SATA 3



MSI MAG B560 TOMAHAWK WIFI

▲ 提供 3 組 M.2 SSD 配置





MSI MAG B560 TOMAHAWK WIFI 主機板具備 3 組 M.2 SSD 插槽,其中 M2_1 和 M2_2 插槽具備 M.2 SHIELD FROZR 金屬散熱器設計,滿足高階 PCIe SSD 產品對散熱的需求。唯獨只有 M2_3 插槽則缺少了金屬散熱器,這部分較為遜色。



MSI MAG B560 TOMAHAWK WIFI



傳輸介面部分,M2_1 插槽支援最高 PCIe 4.0 x4、最長 M. Key 22100 長度規格,並由 CPU LANES 提供及只支援第 11 代 Intel CPU 使用;M2_2 插支援 PCIe 3.0 x4 及 SATA 模式、最長 M. Key 2280 長度規格,由 B560 晶片組提供,與 SATA1 接口共用頻寬;M2_3 插插支援最高 PCIe 3.0 x4、最長 M. Key 2280 長度規格,由 B560 晶片組提供。



MSI MAG B560 TOMAHAWK WIFI

▲ 提供 6 組 SATA 6Gbps 連接埠





此外,主機板設有 6 組由 Intel B560 系統晶片組提供的 SATA 6Gbps 連接埠,但由於 B560 晶片組限制關係,B560 主機板並沒有支援 RAID 功能。







Pre-Installed I/O Shield、USB-C 20Gbps 接口



MSI MAG B560 TOMAHAWK WIFI 主機板採用了 Pre-Install I/O Shield 設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



MSI MAG B560 TOMAHAWK WIFI



顯示輸出方面,主機板設有 1 組 HDMI 2.0 和 1 組 DisplayPort 1.4 接口,兩者皆支援最高 4096x2160@60Hz 解析度,並支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。



USB 連接埠方面, 主機板提供 4 組 USB 2.0 接口、4 組 USB 3.2 Gen 1 5Gbps 接口、1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口,另外亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口,週邊連接性非常充足。



MSI MAG B560 TOMAHAWK WIFI

▲ 支援前置 USB Type-C 接口





Realtek RTL8125B 2.5G LAN



MSI MAG B560 TOMAHAWK WIFI

▲ Realtek RTL8125B 2.5G 網絡晶片





有線網絡方面,MSI MAG B560 TOMAHAWK WIFI 主機板 設有一組 2.5G LAN 接口,並由 1 顆 Realtek RTL8125B 2.5G 網絡晶片提供,支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







Wi-Fi 6E 無線網絡模組



MSI MAG B560 TOMAHAWK WIFI

▲ Intel AX210 無線網絡模組





MSI MAG B560 TOMAHAWK WIFI 主機板採用最新 Intel Wi-Fi 6E AX210 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,最高無線連接速度可高達 3Gbps,近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結,預計 2021 年中便能正式開始使用 WiFi 6E 的功能。







Realtek ALC897 Codec 晶片



MSI MAG B560 TOMAHAWK WIFI

▲ Realtek ALC897 音效晶片





音效方面,MSI MAG B560 TOMAHAWK WIFI 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







MSI Mystic Light RGB 燈效



MSI MAG B560 TOMAHAWK WIFI



MSI MAG B560 TOMAHAWK WIFI 在PCH主機板附近加入幻變 RGB 燈粒,並支援 MSI Mystic Light RGB 軟件控制。



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI



為滿足玩家對於 RGB 燈效的需求,微星主機板提供 2 組 4-pin RGB LED 接頭,輸出為 12V 3A 36W、2 組 3-pin JRAINBOW 接頭,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效。



MSI MAG B560 TOMAHAWK WIFI



此外,主機板更設有 1 組 EZ LED 指示燈控制,可以實體控制開關主機板的燈效。







MSI MAG B560 TOMAHAWK WIFI  BIOS 介面



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ Advaned 介面 (左) & EZ Mode 介面 (右)



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

▲ 支援 PL1 255W TDP





MSI MAG B560 TOMAHAWK WIFI 的 BIOS 中,支援 Intel Turbo Boost Max Technology 3.0 及 TVB 加速等,並在預設設定中支援及設定於 PL1 255W TDP。由於 B560 主機板不支援 CPU 超頻功能,因此筆者將只進行記憶體超頻至 DDR4-5066 CL22 CR1,並不調整任何有關 CPU 調校的設定。







B560 主機板跑分測試



測試平台:

Intel Core i9-10900K 處理器

CORSAIR iCUE H115i ELITE CAPELLIX 水冷散熱器

MSI MAG B560 TOMAHAWK WIFI 主機板

DDR4-4000 CL16 8GB x 2 (O.C. DDR4-5066 CL2 CR1) 記憶體

MSI GeForce RTX 3070 GAMING X TRIO 顯示卡

Windows 10 20H2 (Build 10.0.19042) OS





MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI



在 CINEBENCH R20 跑分測試中並在 TVB 加速支援下, 單核測試中 i9-11900K 保持於 4.8GHz ~ 5.3GHz 之間跳動並獲得 610 pts,而多核測試中 i9-11900K 保持全核 4.8GHz 並獲得 5783 pts。



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI

MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI



在 CINEBENCH R23 跑分測試中並在 TVB 加速支援下, 單核測試中 i9-11900K 保持於 4.8GHz ~ 5.3GHz 之間跳動並獲得 610 pts,而多核測試中 i9-11900K 保持全核 4.8GHz 並獲得 5783 pts。



MSI MAG B560 TOMAHAWK WIFI



在 CPU-Z Benchmark Version 17.01.64 跑分測試下,單核測試獲得 695.6 分數,多核測試獲得 6485.5 分數。



MSI MAG B560 TOMAHAWK WIFI



在 3DMark Time Spy Extreme 測試下,獲得 5852 CPU 分數,而 i9-11900K 在 CPU 測試過程中維持於 4.8GHz。



MSI MAG B560 TOMAHAWK WIFI



在 CINEBENCH R23 15 分鐘 CPU 燒機測試中,配搭 CORSAIR iCUE H115i ELITE CAPELLIX 水冷下,i9-11900K 維持於全核 4.8GHz,CPU Package 温度最高只有 69℃,CPU Package 功耗大約是 200W,測試期間並沒有發生過熱降頻的問題。



MSI MAG B560 TOMAHAWK WIFIMSI MAG B560 TOMAHAWK WIFI



相信有些用家可能會擔心 B560 主機板搭配高功耗的 Intel 第 11 代 CPU 是否會發生 VRM 過熱問題,筆者嘗試把探熱針放置 VRM heatsink 最熱的位置並探測 VRM heatsink 的温度。在 3DMark Time Spy Extreme 的 CPU 測試過程只有上升到最高約 51.1℃,而在 CINEBENCH R23 15 分鐘 CPU 燒機測試過程上升到最高約 65.6℃。在沒有良好的空氣流動環境,也能獲得這樣不俗的温度表現,已經算不錯了。筆者亦嘗試把風扇吹着 VRM heatsink 來模擬良好的通風環境,可以把温度壓至於 60℃ 以下,效果相當理想。





MSI MAG B560 TOMAHAWK WIFI 主機板

售價︰HK$1,659

查詢:Hornington (3626-9898)





平平評語:



在不支援 CPU 超頻情況下,MSI MAG B560 TOMAHAWK WIFI 主機板配搭 Intel i9-11900K CPU,能夠穩定於全核 4.8GHz 運作,而且 VRM 散熱器也保持於不錯的温度下,也沒有發生 VRM 過熱或 CPU 降頻的情況。即使是採用傳統的卡下橋 MOSFET 配置,在大尺寸大型 VRM 散熱器輔下,仍能穩定的高效能輸出,測試表現相當不錯。由於不支援 CPU 超頻又沒有支援 Adaptive Boost Technology (ABT) 功能下,筆者建議用家配置搭價錢較便宜的 Intel i7-11700K 或其他非 K 版 CPU 即可,更能以較低的價錢享受高性能的表現。
