解放 400W TGP、性能巨獸!!
MSI GeForce RTX 3080 Ti SUPRIM X 12G
文: Angus Wong / 評測中心


全新 MSI GeForce RTX 3080 Ti SUPRIM X 12G 顯示卡搶先來到 HKEPC 編輯部,太空灰搭香檳金的配色、金屬拉絲及鑽石切割邊緣處理以及鏡面和水晶元素,並加入幻變的多區 RGB 燈效。搭載 TRI FROZR S2 三風扇散熱系統,3 Slot 厚度、7 支方型導熱管及加大型鍍鎳銅底座,以超強的散熱性能換來更進取的 TGP 功耗及超頻時脈,加上高貴豪華的外觀設計,一眾 MSI 龍魂 Fans 當然不能錯過這張 RTX 3080 Ti 卡皇啦!



MSI GeForce RTX 3080 Ti SUPRIM X 12G 顯示卡



MSI GeForce RTX 3080 Ti SUPRIM X

▲ MSI GeForce RTX 3080 Ti SUPRIM X 12G





隨著 NVIDIA 全新電競顯示卡 GeForce RTX 3080 Ti 正式解禁,MSI 亦同步推出全新 GeForce RTX 3080 Ti SUPRIM X 12G,採用升級版 TRI FROZR S2 散熱系統,具備 TORX 4.0 三風扇設計、方形導熱管、鏡面拋光鍍鎳純銅底座、波浪散熱鰭片及金屬強化背板等等,帶來極高的散熱效能,TGP 功耗輸出最高可以達到 440W,比公板卡高出 90W,即使同為 RTX 3080 Ti 顯示卡型號亦能帶來更突出的性能表現,追求極致效能的玩家真的不能錯過這張「SUPRIM」新卡。



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 大走高貴豪華外觀路線





MSI GeForce RTX 3080 Ti SUPRIM X 12G 顯示卡相當巨型,採用三風扇散熱器、3 Slot 加厚卡身設計,尺寸為 336mm x 140mm x 61mm,重量更達到約 1.9kg,大家除了要注意機箱的相容性外,亦建議用家使用隨卡附送的「千斤頂」去支撐顯示卡,避免損壞 PCB 或主機板的 PCIe 插槽。卡身以香檳金及太空灰為主色調,正面採用不規則多邊形切割設計,但卡身線條對比「GAMING X TRIO」系列更俐落,加入金屬髮絲紋材質處理,配合鑽石切割邊緣修飾作點綴,令產品充滿高貴豪華的美學質感。最後配合正面兩組角括號形狀的 RGB 燈條、卡頂發光鏡面 SUPRIM 字樣及導光條以及卡背的發光 MSI 龍魂 LOGO,整張顯示卡宛如一件藝術品。



MSI GeForce RTX 3080 Ti SUPRIM X



MSI GeForce RTX 3080 Ti SUPRIM XMSI GeForce RTX 3080 Ti SUPRIM X

▲ 加入炫目的多區 RGB 燈效







10 + 6 + 4 供電模組



MSI GeForce RTX 3080 Ti SUPRIM X

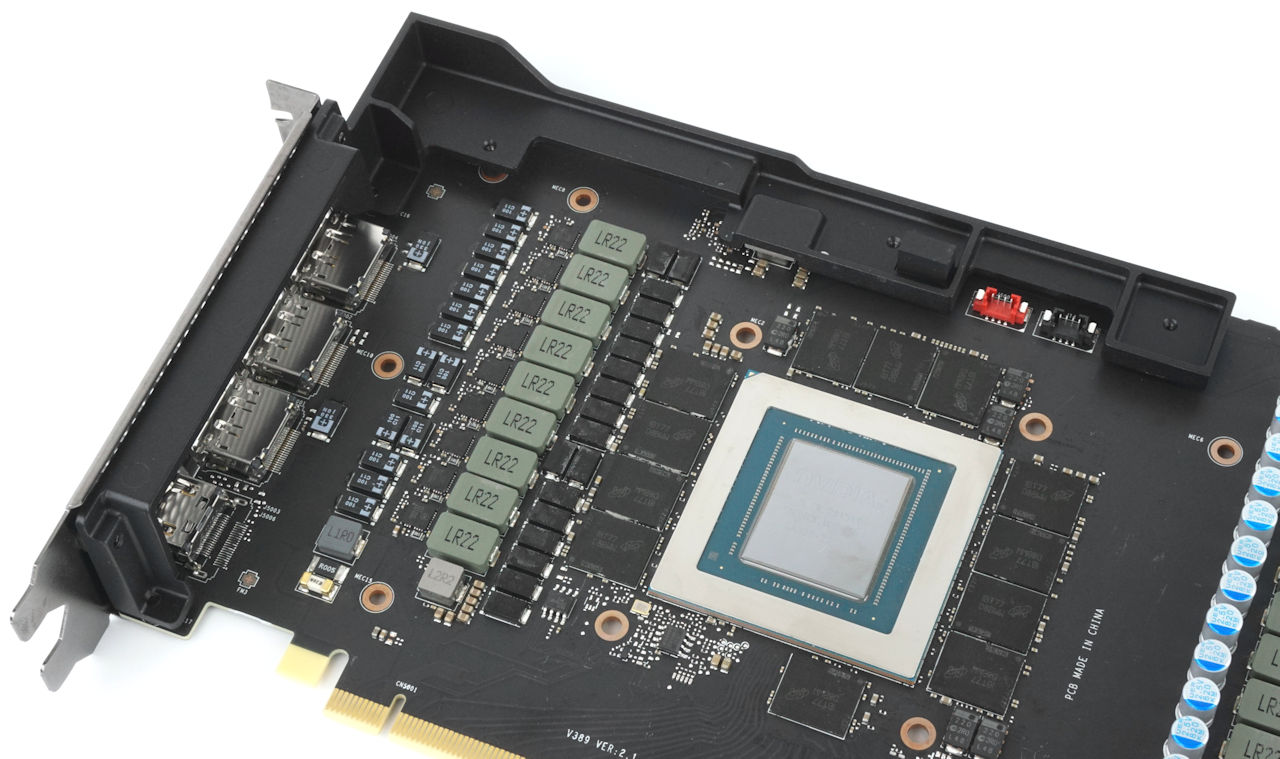

▲ 自家非公板的 PCB 設計



MSI GeForce RTX 3080 Ti SUPRIM X

▲ PCB 上焊上額外的保險絲





拆下散熱器後,可以看到 MSI GeForce RTX 3080 Ti SUPRIM X 12G 採用了自家非公板的 PCB 設計,元件分佈對比公版的超緊湊佈局顯得相當鬆動,並在 PCB 上焊上額外的保險絲,以防因電源供應器出現問題導致的損壞。用上 12 Layers PCB 並加入 2oz 厚度銅的 PCB 內層設計,能提高導電率以加強訊號及電力傳輸的表現,滿足新一代 GDDR6X 記憶體超過 19Gbps 的頻寬需求。



MSI GeForce RTX 3080 Ti SUPRIM XMSI GeForce RTX 3080 Ti SUPRIM X

▲ 採用 8 + 5 + 3 相供電設計





供電方面,MSI GeForce RTX 3080 Ti SUPRIM X 12G 具備 20 相 Dr.MOS 供電模組設計,GA102 繪圖核心將 GPU 供電部份分拆為兩組,10 相為 nvvdd 供電、6 相為 msvdd 供電,另外 4 相則為 GDDR6X 記憶體供電。每相供電採用 On Semiconductor 的 NCP302150 高效能整合式 MOSFET,在單一封裝內加入上下橋 MOSFET 及集成驅動器,單相能提供 50A 持續電流輸出,搭配全封閉合金電感及 5K 小時固態電容,提供可靠穩定的供電輸出。



MSI GeForce RTX 3080 Ti SUPRIM X

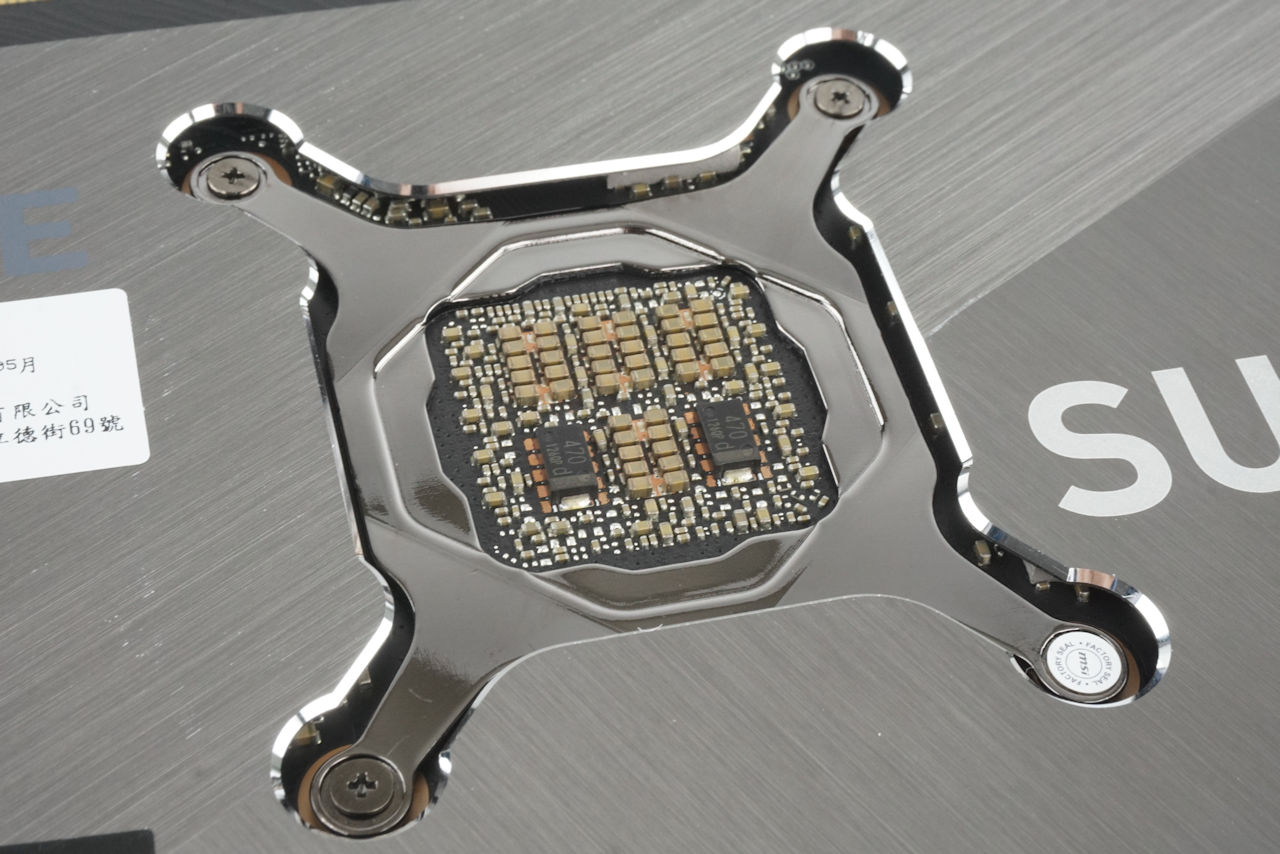

▲ 繪圖核心背面用上 4 組 MLCC 及 2 組 POSCAP





MSI GeForce RTX 3080 Ti SUPRIM X 12G 在繪圖核心的背面用上了 4 組 10 粒的 MLCC 積層陶瓷電容搭配 2 組 POSCAP 鉭電容,以 POSCAP 鉭質電容提供較大的儲能輸出及以 MLCC 電容加強去除高頻雜訊的作用,為 GPU 在高負載及高 Boost Clock 的狀態下提供穩定的供電表現。







最高 440W TGP、需要 3 個 PCIe 8-pin 電源



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 需外接 3 個 PCIe 8-pin 電源





與 GeForce RTX 3080 Ti FE 公版不同,MSI GeForce RTX 3080 Ti SUPRIM X 12G 並沒有採用公版的 NVIDIA 12-Pin 供電接口,而是採用 3 個傳統 PCIe 8-Pin 接口,預設 TGP 為 400W、最高 TGP 能夠調至 440W,較公版的 350W 高出不少,廠方建議搭配 750W 或以上瓦數的電源供應器使用。







雙 BIOS 切換



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 在卡尾設有 BIOS Switch





顯示卡亦加入了雙 BIOS 功能,分別是 Gaming 及 Silent 模式,選用 Silent 模式可限制風扇轉速,即使在高負載時仍會使用較低的風扇轉速,從而減少風扇轉動帶來的嘈音,為用家提供更加寧靜的運作表現。







GA102-225 繪圖核心



MSI GeForce RTX 3080 Ti SUPRIM X

▲ NVIDIA GA102-225 繪圖核心





NVIDIA GeForce RTX 3080 Ti 改用 GA102-225 繪圖核心,繼續採用 8nm NVIDIA Custom 制程、SAMSUNG 代工,Die Size 約為 628mm²。從完整的 GA102 晶片對部份單元作出屏蔽而成,雖然用盡 7 個 GPC 單元,但就刪減至只有 40 個 TPC 紋理處理群集及 80 個 SM 串流多處理器,具備 10,240 個 CUDA Cores、80 個 RT Cores 及 320 個 Tensor Cores。



MSI GeForce RTX 3080 Ti SUPRIM XMSI GeForce RTX 3080 Ti SUPRIM X



核心時脈方面,MSI GeForce RTX 3080 Ti SUPRIM X 12G 為預設超頻版本,1,365MHz Base Clock、1,830MHz Boost Clock,支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至最高 1,995MHz。預設 TGP 為 400W、最大 TGP 高達 440W,核心時脈及 TGP 功耗對比 NVIDIA 官方公板的升幅比皆相當誇張。







全新 GDDR6X 記憶體控制器



記憶體方面,NVIDIA GeForce RTX 3080 Ti 用上 GDDR6X 記憶體顆粒,記憶體時脈為 1,188MHz,在全新的 4-Level PAM4 四級脈衝訊號技術下,記憶體傳輸速度可以達到 19Gbps。支援 384-bit 記憶體介面,令記憶體頻寬高達 912GB/s,非常接近「RTX 3090」的 936GB/s,足以滿足更高解析度與更加複雜的著色器渲染運算。



MSI GeForce RTX 3080 Ti SUPRIM X

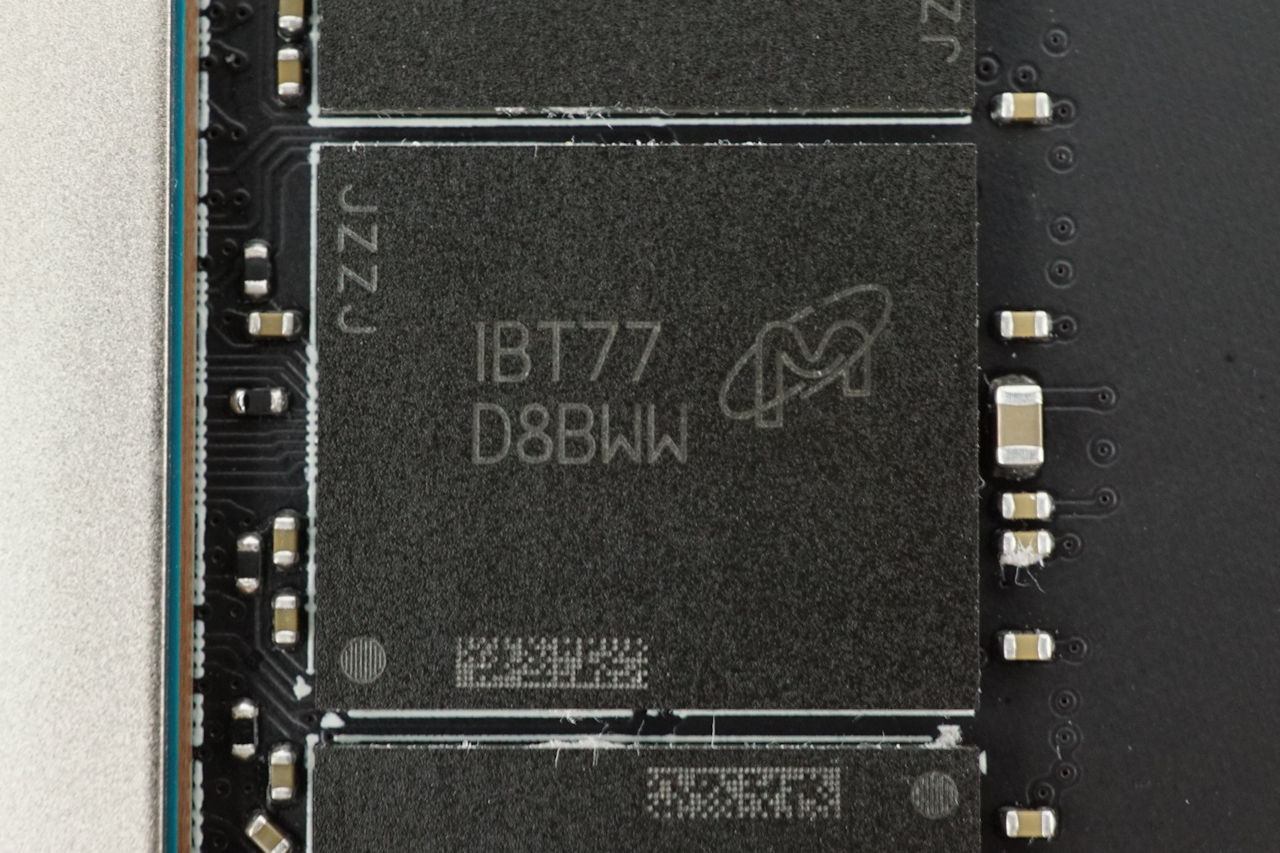

▲ Micron D8BWW GDDR6X 顆粒





MSI GeForce RTX 3080 Ti SUPRIM X 12G 搭載了 12 顆 Micron D8BWW GDDR6X 記憶體顆粒,正式型號為 MT61K256M32JE-19G,單顆容量為 8Gbit,合共 12GB 繪圖記憶體容量。據 Micron 資料指出,全新 GDDR6X 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝, VDD/VDDQ 為 1.35V 。







全新 TRI FROZR S2 散熱系統



MSI GeForce RTX 3080 Ti SUPRIM X

▲ TRI FROZR S2 散熱器





全新 MSI GeForce RTX 3080 Ti SUPRIM X 12G 採用了全新 TRI FROZR S2 散熱器,是從 TRI FROZR 2.0 散熱系統改良而成,兩者之間最大的差別在於從直觸式導熱管升級成鏡面拋光純銅鍍鎳底座設計,最大化散熱器表面與核心晶片的接觸表面積,配合 7 支導熱管貫穿所有鰭片,將核心熱力迅速傳導至整個散熱器。並且用上具有導流作用的 Wave-curved 2.0 波浪形散熱鰭片及導流板設計,控制氣流能更順暢地通過,在降低氣流聲噪的同時提供更高的散熱表現。



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 鏡面拋光純銅鍍鎳底座



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 底座連接 7 支方形導熱管



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 波浪形散熱鰭片





而為加強 MSI GeForce RTX 3080 Ti SUPRIM X 12G 的進風效果,散熱器上搭載了三把經改良的的 TORX 4.0 散熱風扇,加入了扇框組合設計,將每兩片葉片中間連結起來,形成類似密封環的效果,加強風扇的風流量及風壓,將氣流更集中的引導至散熱器上,更有效帶走運算元件的熱力。同時支援 ZERO FROZR 技術,當 GPU 溫度不高或處於較低負載時,風扇將會保持完全靜止,提供零噪音的最佳體驗。



MSI GeForce RTX 3080 Ti SUPRIM X

▲ TORX 4.0 散熱風扇







金屬抗彎框架 + 金屬強化背板



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 卡內加入鋁金屬框架





MSI GeForce RTX 3080 Ti SUPRIM X 12G 全卡重量達到 1.9kg,為加強顯示卡的承重能力,卡內加入了鋁金屬框架設計,避免 PCB 被巨型散熱器的重量壓彎。而且還設有鋁金屬背板,表面加入髮絲紋處理,配合香檳金的配色大大增添顯示卡的氣派及質感。這片背板除了能加強顯示卡的負重強度避免 PCB 彎曲受損外,與 PCB 之間亦有貼上一些導熱貼,能夠提供一定的被動散熱能力,從 PCB 上吸收少量熱能及稍為幫助一些元件降溫。



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 卡背加入金屬強化背板







HDMI 2.1 接口、支援 8K @ 60Hz HDR



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 設有 3 個 DisplayPort 1.4a、1 個 HDMI 2.1





進入 8K 時代,NVIDIA GeForce RTX 3080 Ti 使用的 GA102-225 繪圖核心不但在硬件解碼器上支援了 8K 解碼,亦更新了顯示輸出引擎,除了支援 DisplayPort 1.4a 輸出,同時亦將 HDMI 升級至 2.1 版本,無論是 DisplayPort 或是 HDMI 介面均可以提供 8K 12bit HDR @ 60Hz 解析度輸出,是 4K 像素的 4 倍頻寬需求,更支援 VEGA DSC 1.2 技術提供更高壓縮的無損顯示功能,單卡可以提供最高 2 個 8K 顯示器同時輸出,或是採用 2 組 DisplayPort 接頭提供 1 個 8K 12bit HDR @ 120Hz 輸出。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @ 240Hz
8K 12bit HDR @ 60Hz







支援 MSI Afterburner 超頻工具



MSI GeForce RTX 3080 Ti SUPRIM X

▲ MSI Afterburner 超頻工具



支援自家 MSI Afterburner 超頻工具,用家可以自行調校繪圖卡時脈、核心電壓、風扇轉速及 Power Limit 等設置,支援 Profile 紀錄功能,用家可預先設定多個設定檔在不同情況下套用。軟件亦支援實時監察繪圖卡數據,包括核心時脈、記憶體時脈、核心溫度、風扇轉速及已佔用繪圖記憶體等實時資訊,非常實用。



MSI GeForce RTX 3080 Ti SUPRIM X

▲ 能夠自行調整超頻電壓 / 頻率曲線





針對不熟悉超頻設定,又想透過超頻進一步發揮繪圖卡極限的用家,軟件內建了 Overclocking Scanner 功能,一鍵自動掃瞄並找出最佳超頻數值,過程需時約廿分鐘,之後便可以將設定儲存至其中一個 Profile 中使用。







散熱測試︰



MSI GeForce RTX 3080 Ti SUPRIM X



散熱方面,MSI GeForce RTX 3080 Ti SUPRIM X 12G 開箱評測在約 26℃ 的室溫環境下閒置約 30分鐘,GPU溫度約為 43℃,風扇維持在 ZERO FROZR 停轉模式。接著採用 Furmark 進行 3D 負載測試,將 GPU 完全負載 30 分鐘後,受惠於強大的 TRI FROZR S2 散熱器的多項風流控制設計,三把風扇轉速僅提升至 56%、1850RPM,在維持低運作聲噪的同時,最高溫度不超過 70°C,成功壓制這張預設 TGP 達到 400W 的性能巨獸。







效能測試:



測試平台:

Intel Core i9-11900K 處理器

ASUS ROG MAXIMUS XIII HERO 主機板

DDR4-3600 CL16 8GB x 2 記憶體

MSI GeForce RTX 3080 Ti SUPRIM X 12G 顯示卡

Windows 10 20H2 (Build 19042.928) OS

NVIDIA 466.54 Display Driver







《湯姆克蘭西之虹彩六號:圍攻行動》遊戲效能測試:



MSI GeForce RTX 3080 Ti SUPRIM X



首先採用《湯姆克蘭西之虹彩六號:圍攻行動》進行遊戲性能測試,將預設畫質設定至「非常高」,分別在 1080p、2K 及 4K 解析度下執行內建的效能基準測試工具,得出平均 FPS 分別為 443、402 及 280,可見 GeForce RTX 3080 Ti 對於主流級 FPS 遊戲能發揮出極流暢的表現。







《Bright Memory: Infinite - 光明記憶:無限》- DLSS 級別對比測試:



採用《Bright Memory: Infinite - 光明記憶:無限》作 RTX 及 DLSS 效能測試,這款遊戲應該是暫時採用最多 RTX 元素的遊戲之一,不但包括全域照明、反射、陰影及環境光遮蔽,還加入了焦散效果 (caustics),即是光線經過光滑金屬或透明物體表面反射或折射後,產生匯聚和發散,形成新的光源並照亮周邊的其他物體,以及加入多層透明效果,並支援全新 DLSS 2.1 版本設定,提供Quality、Balanced、Performance 及 Ultra Performance 四個級別選擇。



MSI GeForce RTX 3080 Ti SUPRIM X



將 RTX 品質設定至 Very High,未開啟 DLSS 技術時,MSI GeForce RTX 3080 Ti SUPRIM X 12G 在 2K 及 4K 解析度皆無法達到 60 FPS 的基本流暢水平,而在開啟 DLSS 至 Performance 級別後,在 1080P、2K 及 4K 解析度分別達到 158、113 及 61 的 FPS 表現,在最高品質的光線追蹤運算要求下提供足夠流暢的遊戲體驗。







《看門狗:自由軍團 Watch Dogs Legion》遊戲效能測試:



MSI GeForce RTX 3080 Ti SUPRIM X



最後選用《看門狗:自由軍團 Watch Dogs Legion》進行遊戲效能測試,筆者參考 NVIDIA 針對 GeForce RTX 3080 的建議畫質設定來測試這張 MSI GeForce RTX 3080 Ti SUPRIM X 12G 的遊戲表現,在開啟最高畫質、最高光線追蹤品質及 DLSS Performance 設定下,於 1080p、2K 及 4K 解析度下都能夠維持 60FPS 以上的流暢表現。雖然與 GeForce RTX 3090 的表現非常接近,但只有 12GB VRAM 容量對於 8K 解析度遊戲來說就比較拮据,只能說「老黃」的刀法真的非常高明,沒有讓 RTX 3080 Ti「以下犯上」。

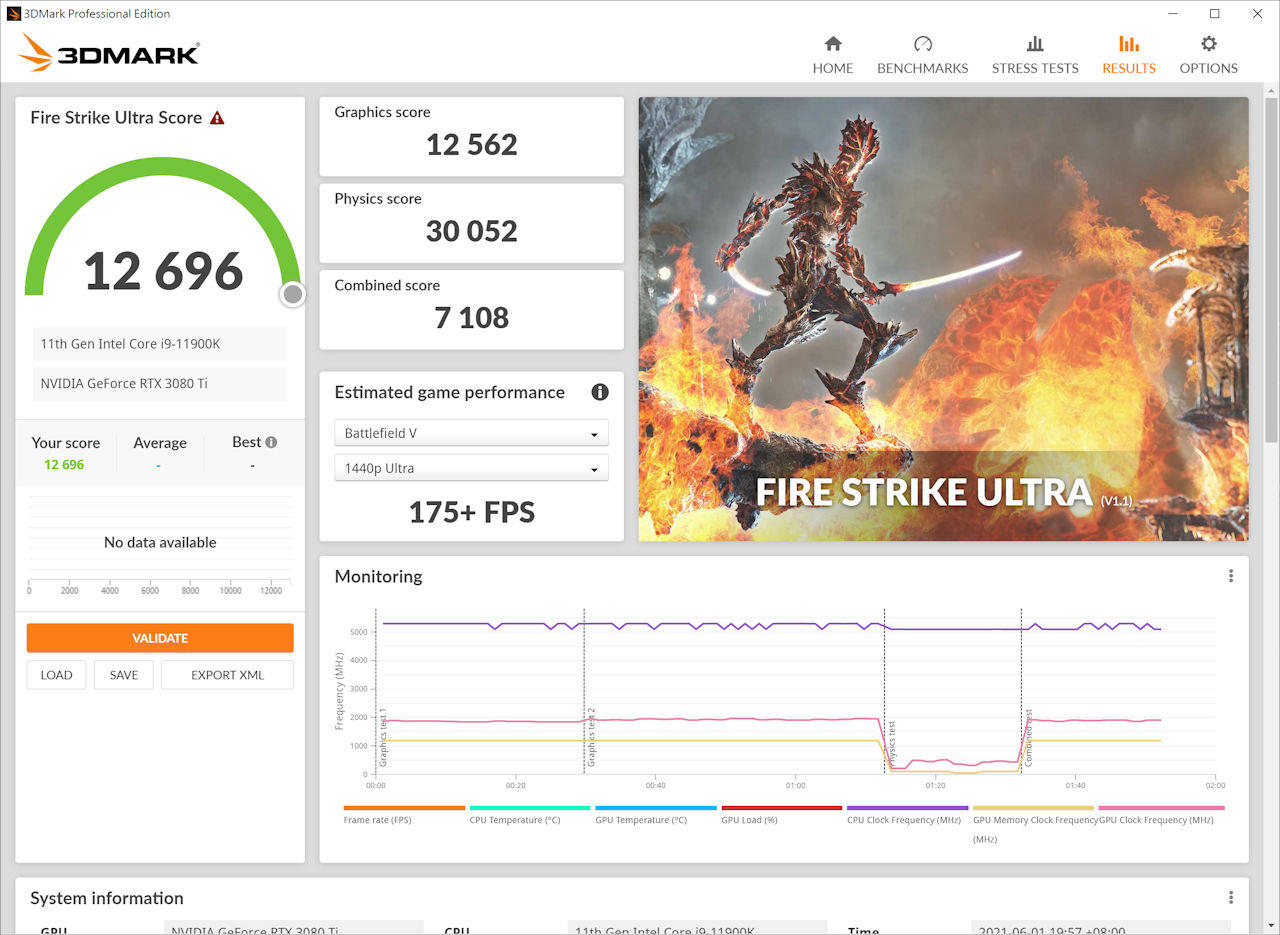

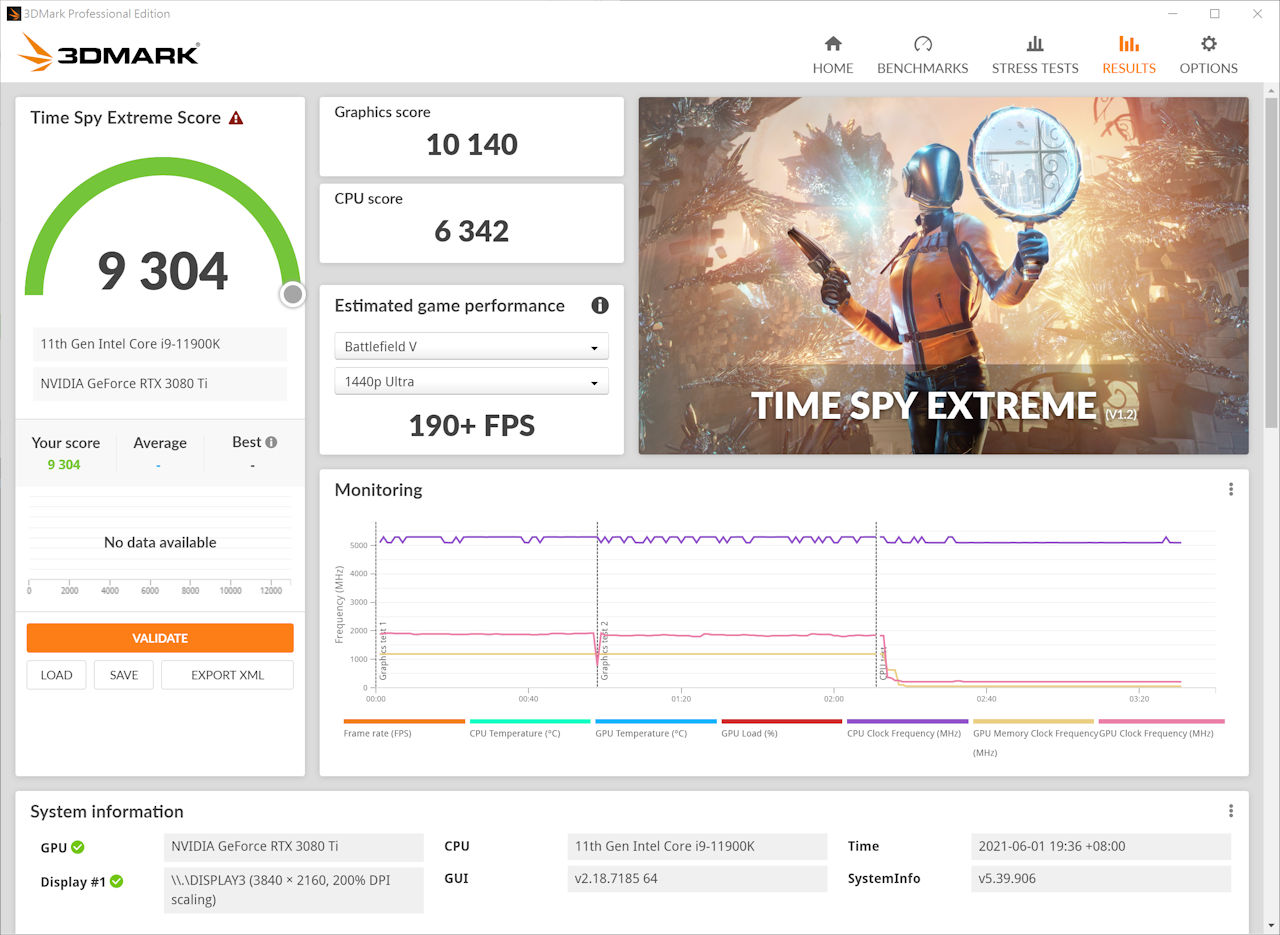

3DMark 測試:





MSI GeForce RTX 3080 Ti SUPRIM X



MSI GeForce RTX 3080 Ti SUPRIM X



MSI GeForce RTX 3080 Ti SUPRIM X



MSI GeForce RTX 3080 Ti SUPRIM X



MSI GeForce RTX 3080 Ti SUPRIM X









3DMark Port Royal 測試:



MSI GeForce RTX 3080 Ti SUPRIM X



3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具,支持 Microsoft DirectX Raytracing 技術,讓玩家測試不同顯卡對於光線追蹤的效能。

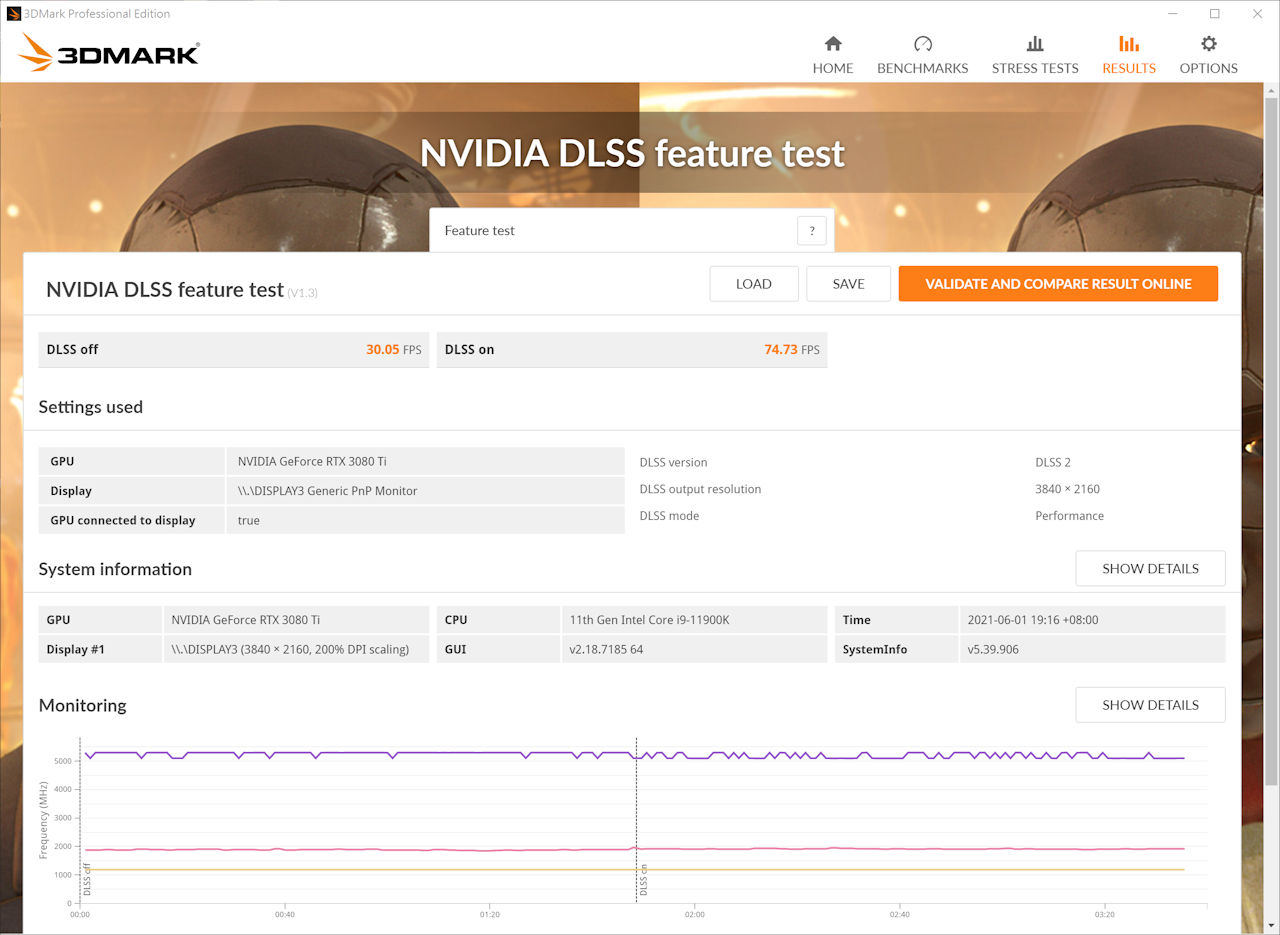

3DMark NVIDIA DLSS feature test



MSI GeForce RTX 3080 Ti SUPRIM X



為測試 MSI GeForce RTX 3080 Ti SUPRIM X 12G 顯示卡在開啟或未開 DLSS 模式下的遊戲表現差別,筆者採用 3DMark NVIDIA DLSS feature test 在 4K 解析度下將 DLSS 級別設定至 Performance Mode 運行,平均 FPS 從 DLSS OFF 的 30.05 提升至 DLSS ON 的 74.73,升幅達到 148%,非常誇張。







3DMark DirectX Raytracing feature test



MSI GeForce RTX 3080 Ti SUPRIM X



之後再進行 3DMark DirectX Raytracing feature test,由於其運行於 Microsoft DXR API 的光線追蹤模式,而 AMD 顯示卡亦已新增支援 Microsoft DXR API 光線追蹤功能,在這項跑分測試中能為 NVIDIA 和 AMD 顯示卡進行公平的測試比較。結果顯示,MSI GeForce RTX 3080 Ti SUPRIM X 12G 的平均 FPS 數值為 55.68,對比對家 AMD 現時最高階的 Radeon RX 6900 XT 可以說是放星星。





MSI GeForce RTX 3080 Ti SUPRIM X 12G

售價︰HK$ 待定

查詢:Felton Distribution (2273-8393)





小編評語:



MSI GeForce RTX 3080 Ti SUPRIM X 12G 卡皇登場!! 雖然 RTX 3080 Ti 的公板預設 TGP 已經高達 350W,但廠方更進一步將 TGP 調至 400W、最高更可達到 440W,為了能夠壓制如此巨大的發熱量,搭載了 TRI FROZR S2 三風扇散熱器,擁有 7 支方型導熱管、鏡面拋光鍍鎳純銅底座、波浪散熱鰭片、TORX FAN 4.0 散熱風扇及金屬強化背板,在維持低聲噪水平的同時提供強大的散熱能力。而且 RTX 3080 Ti 在大部分情況下效能與 RTX 3090 都非常接近,除了因為 VRAM 容量減半導致未能在 8K Gaming 下提供足夠流暢的效能表現外,追求在 4K 解析度、極致畫質下遊玩 3A 遊戲大作的 MSI 龍粉絕對值得入手。
