B560 火箭炮登場 !!
MSI MAG B560M BAZOOKA 主機板
文: Richard Chow / 評測中心


MSI 全新推出 MAG B560M BAZOOKA 主機板,屬於MSI B560 入門型號細板,供電設計採用 5 + 2 + 1 相 DUET RAIL 電源系統,搭配大型鋁擠鰭片散熱器,可提供穩定的性能輸出,搭載最新 PCIe 4.0 傳輸介面、2.5G LAN 網絡模組、兩組 M.2 SSD 配置,支援 DDR4-5066+ OC 記憶體解鎖超頻,非常適合主流級 Intel 平台用家。







MSI MAG B560M BAZOOKA 主機板



MSI MAG B560M BAZOOKA

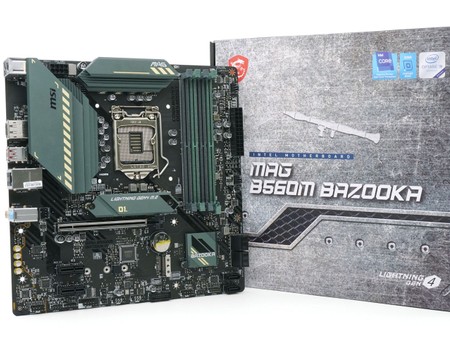

▲ MSI MAG B560M BAZOOKA 主機板





MSI 全新推出 MAG B560M BAZOOKA M-ATX 主機板,定位為入門及低階的 B560 主機板,採用 5 + 2 + 1 相 DUET RAIL 電源系統,搭配大型鋁擠鰭片散熱器,可提供穩定的性能輸出,具備 6 層 2oz Copper PCB 設計,支援最高 DDR4-5066+ OC 記憶體超頻,搭載最新 PCIe 4.0 傳輸介面、2.5G LAN 網絡模組、兩組 M.2 SSD 配置等,可滿足大部分用家的需求。



MSI MAG B560M BAZOOKA



MSI MAG B560M BAZOOKA 主機板採用 M-ATX Form Factor 設計,尺寸為 24.4cm x 24.4cm,採用軍士綠主題配搭黑色 PCB,主機板散熱器和記憶體插槽都用上軍士綠色,軍事硬派般的風格令產品更具穩固可靠的形象,而主機板散熱器表面只有塗上簡單的黃色和黑色的平行四邊形和梯形等圖形。



MSI MAG B560M BAZOOKA







Socket LGA 1200 接口



MSI MAG B560M BAZOOKA

▲ Socket LGA 1200





全新 Intel B560 晶片組的主機板沿用 Intel Socket LGA 1200 處理器接口,支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列,提供最多 8 核心、16 線程設計,加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片,亦相容現時 Comet Lake-S 架構的第 10 代 Intel Core 系列處理器。



第 11 代桌上型 Intel Core 處理器家族

處理器 製程核心/線程

L2

L3

基礎時脈最大渦輪時脈TDP不鎖倍頻IGPGPU時脈記憶體速度
Intel Core i9-11900KF14nm8/164MB16MB3.5GHz5.3GHz125W--DDR4-3200
Intel Core i9-11900K8/164MB16MB3.5GHz5.3GHz125WIntel Xe 32 UE1.35GHz
Intel Core i9-11900F8/164MB16MB2.5GHz5.2GHz65W---
Intel Core i9-119008/164MB16MB2.5GHz5.2GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i7-11700KF8/164MB16MB3.6GHz5.0GHz125W--
Intel Core i7-11700K8/164MB16MB3.6GHz5.0GHz125WIntel Xe 32 UE1.35GHz
Intel Core i7-11700F8/164MB16MB2.5GHz4.9GHz65W---
Intel Core i7-117008/164MB16MB2.5GHz4.9GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11600KF6/123MB12MB3.9GHz4.9GHz125W--
Intel Core i5-11600K6/123MB12MB3.9GHz4.9GHz125WIntel Xe 32 UE1.35GHz
Intel Core i5-116006/123MB12MB2.8GHz4.8GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-115006/123MB12MB2.7GHz4.6GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11400F6/123MB12MB2.6GHz4.4GHz65W---
Intel Core i5-114006/123MB12MB2.6GHz4.4GHz65W-Intel Xe 24 UE1.35GHz



雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程,而且核心數量由第 10 代的最高 10 核心、20 線程降至最高 8 核心、16 線程設計,但是經過 Rocket Lake-S 對微架構作出改良後,IPC 獲得最高 19% 的提升,原生記憶體速度提升到 DDR4-3200,CPU PCIe Lanes 增加至 20 條,並新增支援 PCIe 4.0 傳輸規格及 AVX -512 指令集。Non-F 型號升級至 Intel Xe Graphics 繪圖核心並新增 AV1 硬體解碼器等等。







Intel B560 系統晶片



MSI MAG B560M BAZOOKAMSI MAG B560M BAZOOKA

▲ PCH 散熱器 (左) & Intel B560 系統晶片 (右)





Intel Z590、H570、B560 及 H510 晶片組規格對比

晶片組Z590H570B560H510
代號Rocket LakeRocket LakeRocket LakeRocket Lake
匯流排速度8GT/s8GT/s8GT/s8GT/s
支援處理器超頻YesNoNoNo
支援的顯示器數量3332
每個通道的 DIMM 數量2221
記憶體通道2222
支援記憶體超頻
PCIe 版本PCIe 3.0PCIe 3.0PCIe 3.0PCIe 3.0
PCIe 線道數量上限2420126
處理器 PCIe 配置支援

1x16+1x4

2x8+1x4

1x8+3x4

1x16+1x41x161x16
USB 連接埠總數14141210
USB 3.2 Gen 2x2322-
USB 3.2 Gen 2x11044-
USB 3.2 Gen 1x110864
USB 2.014141210
CNVio 整合式無線網路AX201AX201AX201AX201
SATA 6.0 Gb/s 接口數量上限6664
RAID 配置0,1,5,100,1,5,10不支援不支援
DMI 3.0 通道數x8x8x4x4
最大 HSIO 通道數30302414
支援 Intel Optane 記憶體
支援 Intel 快速儲存技術



全新 Intel 500 系列晶片組新增原生支援 USB3.2 Gen 2x2 20Gbps 連接埠,另外將記憶體超頻功能下放至 H570 及 B560 晶片組,終於不用再為了搭配「快 RAM」而被迫採用高階的 Z 系列晶片組主機板。但是對比 Z590 及 H570 晶片組提供 DMI 3.0 x 8 通道,B560 晶片組仍舊沿用 DMI 3.0 x 4 配置,故擴充連接性會較為遜色。







支援最高 DDR4-5066+ OC



MSI MAG B560M BAZOOKA

▲ 4 DIMM 最高支援 128GB 容量





記憶體方面,MSI MAG B560M BAZOOKA 主機板設有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB 。主機板採用了 Daisy Chain 串接佈線設計,對於 DIMM A2 及 B2 插槽訊號進行最佳化,有助於提升雙通道記憶體超頻能力。



MSI MAG B560M BAZOOKA



主機板官方規格表示,記憶體於 1DPC 1R 下可援最高 DDR-5066+ O.C. 速度,測試採用 Intel i5-11600K CPU 和 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體,手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-5333 CL25 CR1 並完成負載測試,記憶體超頻能力非常強大。







5 + 2 + 1 相 DUET RAIL 電源系統



MSI MAG B560M BAZOOKA

▲ 採用 5 + 2 + 1 相 Dual Output 供電設計





供電模組方面,MSI MAG B560M BAZOOKA 採用 5 + 2 + 1 相主機板供電設計,其中 5 相為 CPU vCore 供電、2 相為 VCCGT 供電、1 相為 VCCSA 供電,但考慮到 B560 不支援 CPU 超頻的關係,主機板採用了成本較便宜的傳統上下橋 MOSFET,每相供電平均攤分電流負載。



MSI MAG B560M BAZOOKA

▲ Richtek RT3609BE PWM 控制器



MSI MAG B560M BAZOOKAMSI MAG B560M BAZOOKA

▲ 5 + 2 相 SM4337 上橋 + SM4503 下橋





主機板採用 Richtek RT3609BE 最大 6 + 2 相 PWM 控制器,可同時驅動 CPU vCore 和 VCCGT 輸出,並以 5 + 2 相直出輸出。CPU vCore 供電部分每相採用 2 上橋 2 下橋 MOSFET 配置,上橋為 2 顆 Sinopower SM4337 55A MOSFET,下橋為 2 顆 Sinopower SM4503 80A MOSFET,並且 5 相直出。VCCGT 供電部分則採用 2 相獨立 SM4337 上橋 + SM4503 下橋 MOSFET 配置。



MSI MAG B560M BAZOOKA

▲ Richtek 3651EF PWM 控制器 & SM4337 + SM4503 MOSFET




另外,主機板 VCCSA 供電部分則採用 Richtek 3651EF PWM 控制器驅動 1 相 2 上橋 2 下橋 SM4337 + SM4503 MOSFET 配置。



MSI MAG B560M BAZOOKA

▲ 封閉式金屬電感 & 5K 小時固態電容





MSI MAG B560M BAZOOKA 主機板採用金屬製全封閉式電感、 5K 小時固態電容,可使供電時所產生較少的雜訊及損耗,並提升系統穩定性。







大型鋁擠鰭片散熱器



MSI MAG B560M BAZOOKAMSI MAG B560M BAZOOKA

▲ 大型鋁擠鰭片散熱器





VRM 散熱器部分,MSI MAG B560M BAZOOKA 主機板用 2 組大型鋁擠鰭片散熱器,雖然沒有採用到 Z590 主機板常見的導熱管延伸式設計,但每組皆具備鋁擠散熱鰭片設計,其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加散熱面積來加強散熱性能,更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能,可應付廢熱量較大的傳統上下橋 MOSFET 配置,確保系統提供穩定的高性能輸出。







Lightning PCI-E Gen 4、PCIe Steel Armor 插槽



主機板提供 1 組 PCIe x16 擴充槽,PCI_E1 插槽支援最高 PCIe 4.0 x16 傳輸配置,並由 CPU LANES 提供。另外,亦透過 B560 晶片組提供 2 組 PCIe x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



MSI MAG B560M BAZOOKA

▲ 具備 1 組  Lightning PCI-E Gen 4 插槽





為應付高階繪圖卡的重量,PCI_E1 插槽採用 MSI Steel Armor 全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 4x ,接口外觀亦變得更好看。







2 組 M.2 介面 + 6 個 SATA 3

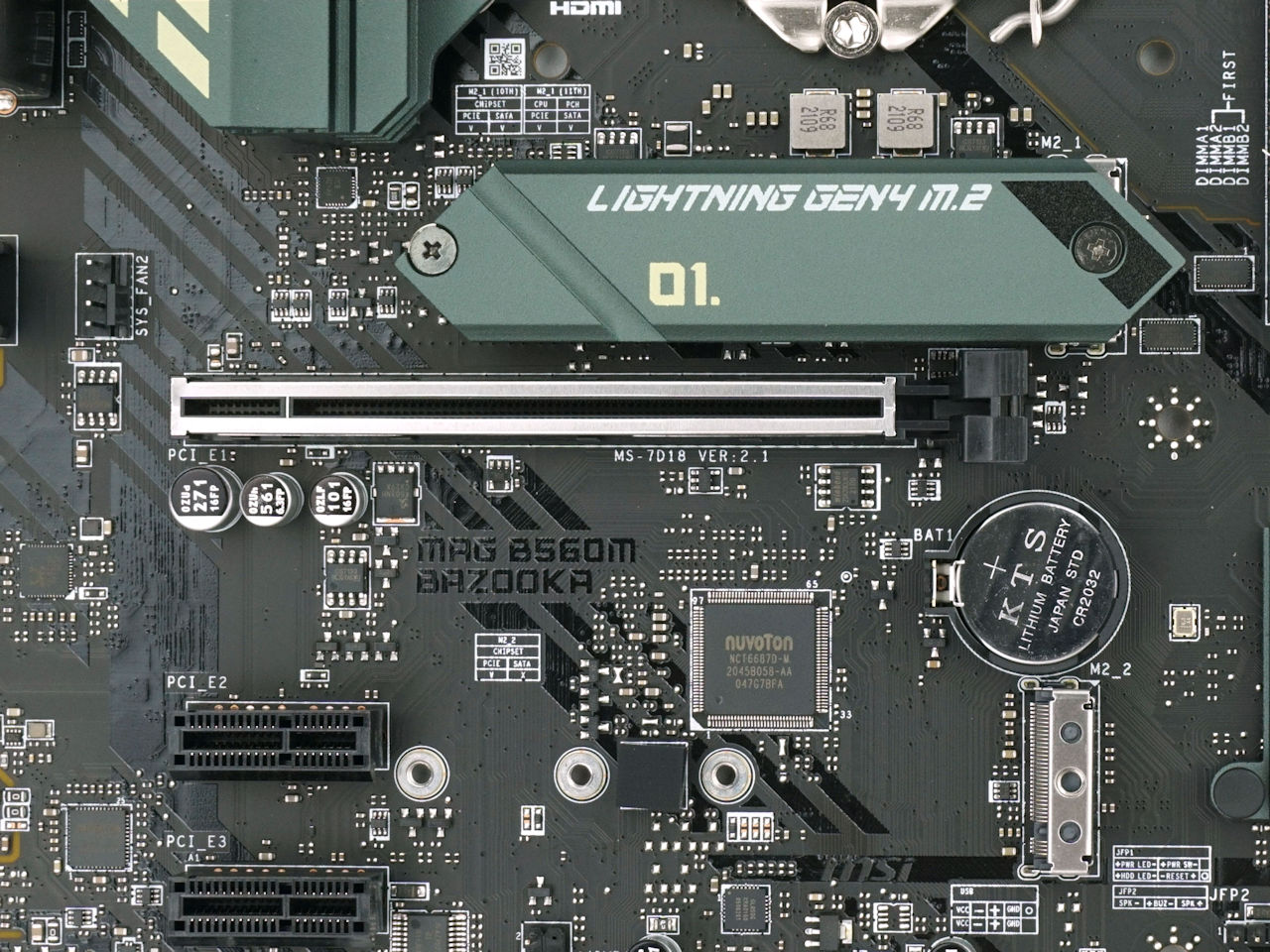

MSI MAG B560M BAZOOKA 主機板具備 2 組 M.2 SSD 插槽,上方的 M2_1 插槽具備 M.2 SHIELD FROZR 金屬散熱器設計,滿足高階 PCIe SSD 產品對散熱的需求,但下方面的 M2_2 插槽則缺少了金屬散熱器,這部分較為遜色。



MSI MAG B560M BAZOOKAMSI MAG B560M BAZOOKA

▲ 提供 2 組 M.2 SSD 配置





傳輸介面部分,上方 M2_1 插槽支援最高 PCIe 4.0 x4、最長 M. Key 2280 長度規格,並由 CPU LANES 提供及支援第 11 代 Intel Core CPU 使用。為了提供最大的相容性,主機板加入了 M.2 自動切換器,在採用第 10 代 Intel Core CPU 時,M2_1 插槽將會切換到 B560 晶片組提供,支援 PCIe 3.0 x4 及 SATA 模式、最長 M. Key 2280 長度規格,假如使用了 M.2 SATA 模式,SATA2 接口將會關閉。下方 M2_2 插槽支援最高 PCIe 3.0 x4、最長 M. Key 2280 長度規格,並由 B560 晶片組提供。



MSI MAG B560M BAZOOKA

▲ 提供 6 組 SATA 6Gbps 連接埠





此外,主機板設有 6 組由 Intel B560 系統晶片組提供的 SATA 6Gbps 連接埠,但由於 B560 晶片組限制關係,B560 主機板並沒有支援 RAID 功能。







HDMI 2.0 、DisplayPort 1.4 接口



MSI MAG B560M BAZOOKA 主機板因為定位上的關係,並沒有用上 Pre-Install I/O Shield 設計,用家在安裝主機板前,需要預先把 I/O 檔板安裝到機箱上。



MSI MAG B560M BAZOOKA



顯示輸出方面,主機板設有 1 組 HDMI 2.0 和 1 組 DisplayPort 1.4 接口,兩者皆支援最高 4096x2160@60Hz 解析度,並支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。



USB 連接埠方面, 主機板提供 2 組 USB 2.0 接口、2 組 USB 3.2 Gen 1 5Gbps 接口、2 組 USB 3.2 Gen 2 10Gbps 接口,週邊連接性相對充足。







Realtek RTL8125B 2.5G LAN



MSI MAG B560M BAZOOKA

▲ Realtek RTL8125B 2.5G 網絡晶片





有線網絡方面,MSI MAG B560M BAZOOKA 主機板設有一組 2.5G LAN 接口,並由 1 顆 Realtek RTL8125B 2.5G 網絡晶片提供,支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







Realtek ALC897 Codec 晶片



MSI MAG B560M BAZOOKA

▲ Realtek ALC897 音效晶片

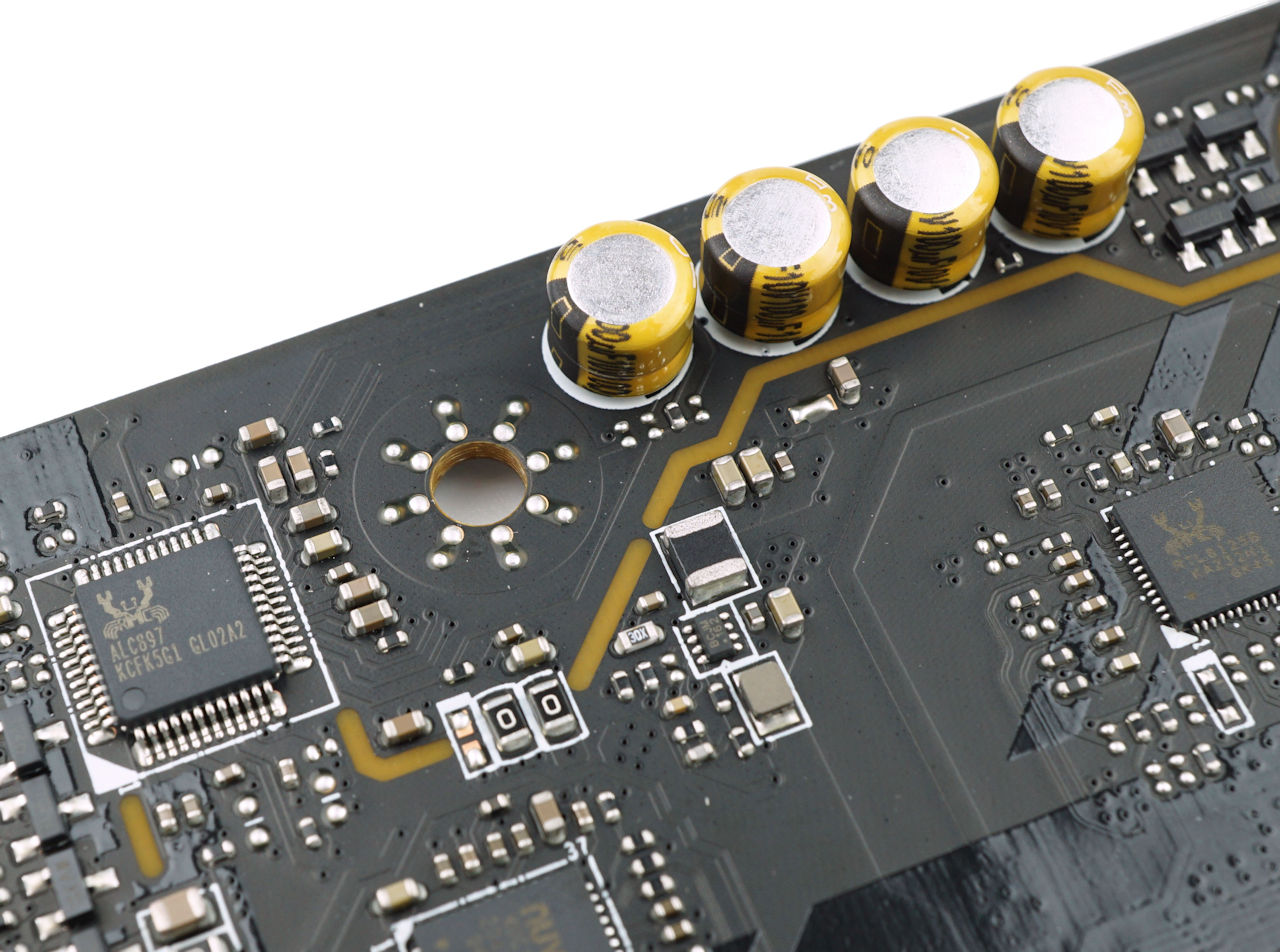

音效方面,MSI MAG B560M BAZOOKA 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







MSI Mystic Light RGB 燈效



MSI MAG B560M BAZOOKAMSI MAG B560M BAZOOKA

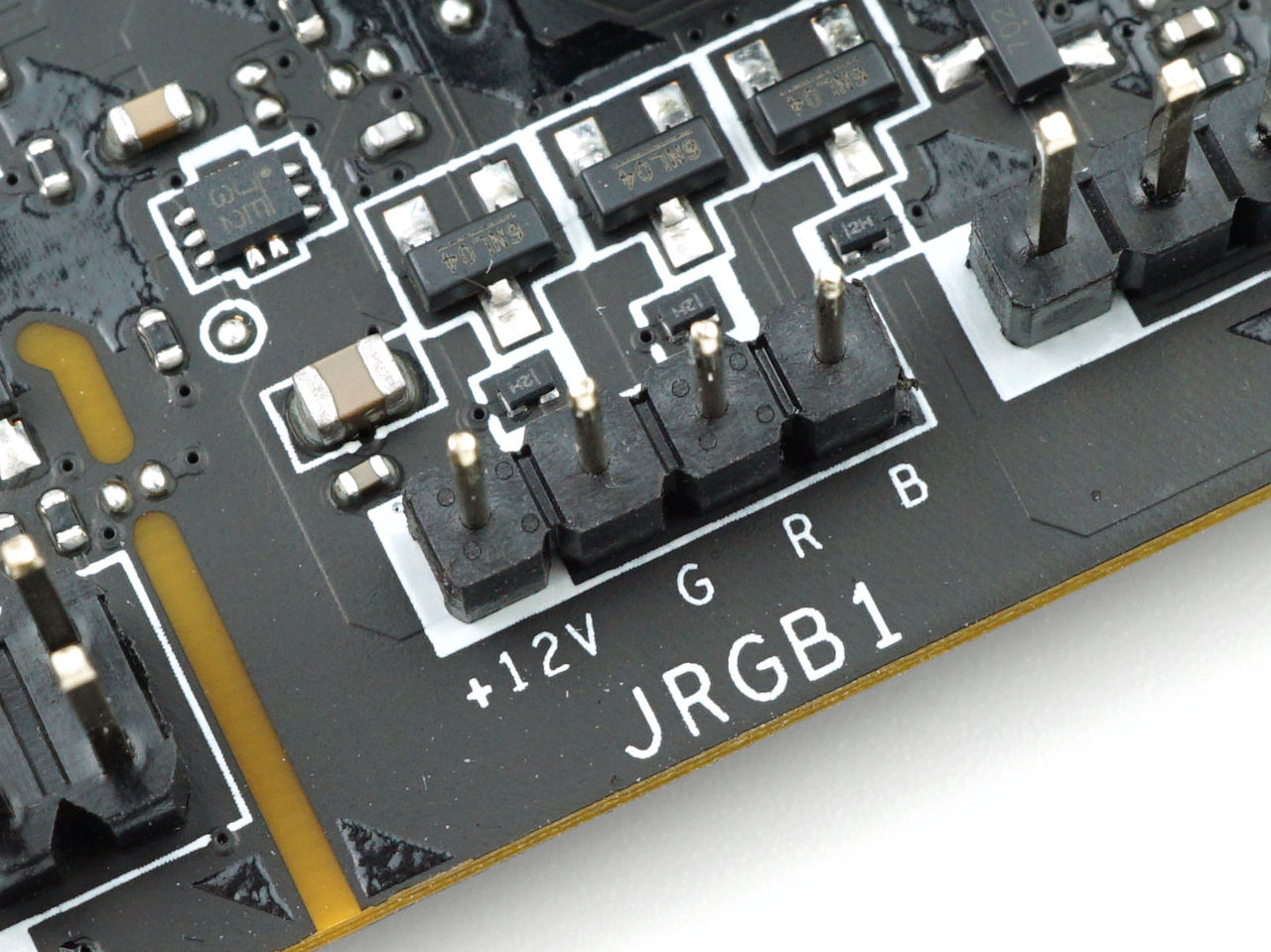

為滿足玩家對於 RGB 燈效的需求,MSI MAG B560M BAZOOKA 主機板提供 1 組 4-pin RGB LED 接頭,輸出為 12V 3A 36W,1 組 3-pin JRAINBOW 接頭,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效。







CPU 性能跑分測試



筆者採用 Intel Core i5-11600K CPU 配搭 MSI MAG B560M BAZOOKA 主機板,進行 CPU 性能跑分測試。筆者採用預設的 BIOS 設定,並只能進行記憶體超頻到 DDR4-5066。



MSI MAG B560M BAZOOKAMSI MAG B560M BAZOOKA



MSI MAG B560M BAZOOKA 預設 BIOS 設定中,只有支援最高 PL1 135W TDP 及 PL2 180W TDP (可手動調校到 4096W)。CINEBENCH R20 多核跑分中獲得 4173 pts,單核跑分為 588 pts;CINEBENCH R23 多核跑分中獲得 10817 pts,單核跑分為 1531 pts。由於 PL1 135W TDP 的限制下,在多核跑分過程中,i5-11600K 將會由全核 4.6GHz 降至全核 4.4GHz ~ 4.5GHz 的頻率。



MSI MAG B560M BAZOOKA



在 CPU-Z Benchmark Version 17.01.64 跑分測試下,單核測試獲得 630.6 分數,多核測試獲得 4562.2 分數。



MSI MAG B560M BAZOOKA

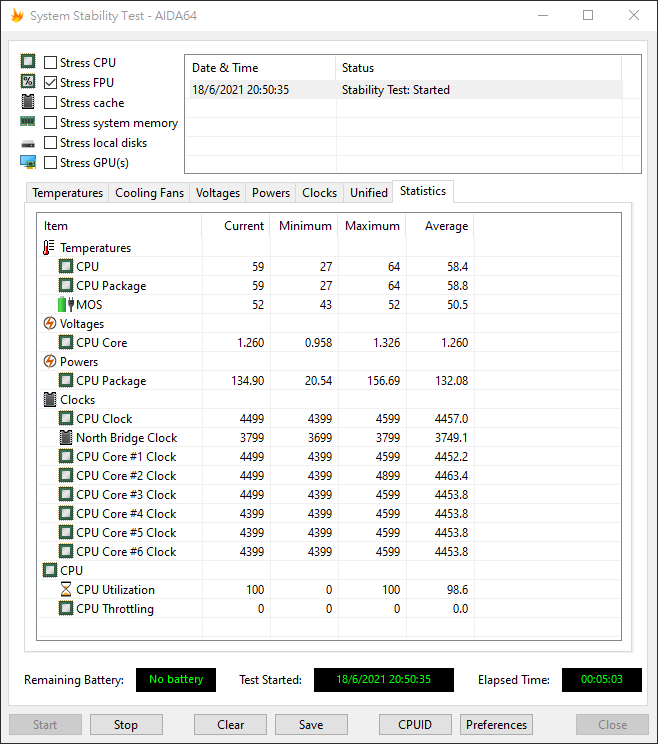

配搭一體式水冷散熱器,經過 5 分鐘的 AIDA64 FPU 燒機測試,在預設 PL1 135W TDP 下,i5-11600K 由全核 4.6GHz 降至 4.4GHz ~ 4.5GHz 徘徊,CPU Package 功耗亦由約 160W 下降至 135W,CPU Package 最高温度為 64℃。



MSI MAG B560M BAZOOKA



設定 PL1 為 4096W TDP 下,i5-11600K 維持於全核 4.6GHz,CPU Package 功耗約 160W,CPU Package 最高温度為 68℃。





MSI MAG B560M BAZOOKA 主機板

售價︰HK$1,179

查詢:Hornington (3626-9898)





平平評語:



MSI 推出全新 MSI MAG B560M BAZOOKA 主機板,主機板供電設計及擴充連接部分有所刪減,比較適合需求不高的用家使用,採用 5 + 2 + 1 相 DUET RAIL 電源系統,搭配大型鋁擠鰭片散熱器,適合配搭第 11 代 Intel Core 系列非 K 版處理器,搭載最新 PCIe 4.0 傳輸介面、2.5G LAN 網絡模組、兩組 M.2 SSD 配置,並且擁有不錯的記憶體超頻能力。



文: Richard Chow/評測中心
