無光纖覆蓋都冇有怕!!
Linksys FGW3000 5G WiFi 6 路由器實測
文: Angus Wong / 評測中心


Linksys 繼半年前推出的 5G Mobile Hotspot 後,近日在香港推出第二款 5G 網絡產品 — FGW3000 5G Wi-Fi 6 路由器,內建 Qualcomm SDX55 5G Modem 及四核心 1GHz 處理器,對應包括 n79 頻段在內所有香港目前已分配的 5G Sub-6GHz 頻段,透過擁有高網速、低時延特性的 5G 網絡為尚未有光纖覆蓋的地方提供高速的互聯網連接替代方案。



Linksys FGW3000 5G WiFi 6 路由器



Linksys FGW3000 5G WiFi 6 路由器

▲ Linksys FGW3000 5G WiFi 6 路由器





隨著 5G 覆蓋率的提升及 5G 家居寬頻計劃的普及,ADSL 龜速網絡不再是無光纖覆蓋地區的唯一選擇。Linksys 近日就推出全新 FGW3000 5G Wi-Fi 6 路由器,內建 Qualcomm SDx55 5G Modem 及 4 支超頻寬 MIMO 天線,支援香港現時所有的 5G Sub-6GHz 頻道,並擁有 3000Mbps Wi-Fi 網絡頻寬,為居住在村屋、唐樓及獨立屋等住所的人們提供高效穩定的互聯網收發速度,從此跟「龜速上網」說再見!!



Linksys FGW3000 5G WiFi 6 路由器

▲ 機身表面及頂部加入散熱氣孔





外觀方面,Linksys FGW3000 5G 路由器採用了深灰色的外殼、圓邊正方柱體的機身,機頂及機身表面加入不少散熱氣孔,實現良好的被動散熱效果,無需內置風扇避免在運作時產生任何噪音。機身正面設有 6 組 LED 狀態指示燈,分別代表 5G、LTE、WPS、2.4GHz/5GHz Wi-Fi 及電源,會透過不同的燈光顏色、閃爍或長亮等狀態去表示路由器的運作狀態。



Linksys FGW3000 5G WiFi 6 路由器

▲ 2 x Gigabit Ethernet LAN + USB 2.0 接口





Linksys FGW3000 在機背提供了兩組 Gigabit Ethernet LAN 接口,提供穩定快速的有線網絡連接,現階段兩個接口皆只支援作為 LAN 使用,並不支援 WAN 模式運作,但廠方表明日後會透過 Firmware 更新將其中一個接口改成 WAN/LAN 通用接口,並將會加入 5G 網絡備援功能,在 WAN 有線連接不可用時透過 5G 網絡作為備用方案。而在 LAN Port 的上方還設有一個 USB 2.0 接口,暫時並沒有任何功能,希望在日後的韌體升級中能提供列印伺服器及簡易文件伺服器等功能。







覆蓋香港所有 Sub-6GHz 頻段



香港 5G 限制區地圖

▲ 香港 5G 限制區地圖





由於香港現時有兩家衛星公司沿用與 n78 頻段同樣的 3.5Ghz 頻譜,為避免 5G 網絡干擾衛星訊號,通訊局在大埔、馬鞍山、西貢及赤柱等位置設立了「5G 限制區」。 簡單而言,香港各大電訊商都無法在限制區內設置 n78 頻段的 5G 基站,撇除屬於 mmWave 毫米波段的 n257 頻段,想在這個「結界」內使用 5G 網絡就唯有靠 n1 及 n79 頻段,由於並不是所有 5G 路由器產品都支援全部 5G Sub-6GHz 頻段,所以在選購 5G Router 時就需要注意其頻段的支援性。



香港各電訊商的 5G 頻段



頻段/電訊商3HK

CSL/

1010

CMHKSmarTone
n1 (2.1GHz)
n78 (3.3~3.5GHz)
n79 (4.9GHz)
n257 (26~28GHz mmWave)





Linksys FGW3000 5G WiFi 6 路由器

▲ Nano-SIM 卡卡槽藏於機底位置





Linksys FGW3000 的 Nano-SIM 卡卡槽藏於機底位置,在網絡頻段支援性上香港版本支援 n1、n3、n78 及 n79 的 5G 頻段,同時支援 b1、b3、b7 及 b8 的 4G 頻段,全面覆蓋香港所有應用中的 5G 頻段及香港常用的 4G 頻段,當然亦毋需擔心在「5G 限制區」內用不了高速的 5G 網絡。







支援 Wi-Fi 6 無線網絡



FGW3000 5G WiFi 6



Wi-Fi 網絡方面 Linksys FGW3000 5G 路由器採用 Qualcomm 的 Wi-Fi 6 無線網絡解決方案,支援 OFDMA 及 1024QAM 技術,當中 5GHz 的頻段支援 80MHz 頻寬及 4T4R 上下行 MU-MIMO 傳輸配置,最高傳輸頻寬為 2,400 Mbps,而 2.4GHz 頻段則支援 40MHz 及 2T2R MU-MIMO 配置,最高傳輸頻寬為 600 Mbps,2 個頻段、6 條空間串流 (Spatial Streams) 合共提供 3,000 Mbps 雙頻無線網絡,能充分滿足中小型家庭對無線網絡的需要。



Wi-Fi 頻段傳輸協定串流訊道訊道頻寬最大頻寬
5.0GHz802.11ax480 MHz2,400 Mbps
2.4GHz802.11ax220/40 MHz600 Mbps







拆解路由器



Linksys FGW3000 5G WiFi 6 路由器

▲ 內建 2 組共 8 支 PCB 天線





將 Linksys FGW3000 的外殼拆開移除後,可以看到機身周圍設有兩組共 8 支獨立 PCB 天線,其中頂部較短身的一組負責 Wi-Fi 收發,而下方較長身的則是台灣 TSKY 天凱科技的 A1-A009-00108 超頻寬天線,特別針對 MIMO 多收多發作出優化,負責 5G / 4G 網絡的收發,能夠提供良好的信號發送及接收質量。



Linksys FGW3000 5G WiFi 6 路由器

▲ PCB 底面各有一塊鋁金屬散熱器





進一步將產品「解體」後,可以看到 PCB 的底面都被鋁金屬 Heatsink 所覆蓋,配合外殼上的氣孔提供充足的被動散熱能力,無需在產品內加入風扇,在靜音運行的同時減少灰塵積聚。並在主要元件的底面加入金屬屏蔽,降低內外在干擾,確保產品能長時間穩定運作。



Linksys FGW3000 5G WiFi 6 路由器

▲ PCB 表面元件一覽



Linksys FGW3000 5G WiFi 6 路由器

▲ 採用 Compal Electronics RXMG1 5G M.2 模組



Linksys FGW3000 5G WiFi 6 路由器

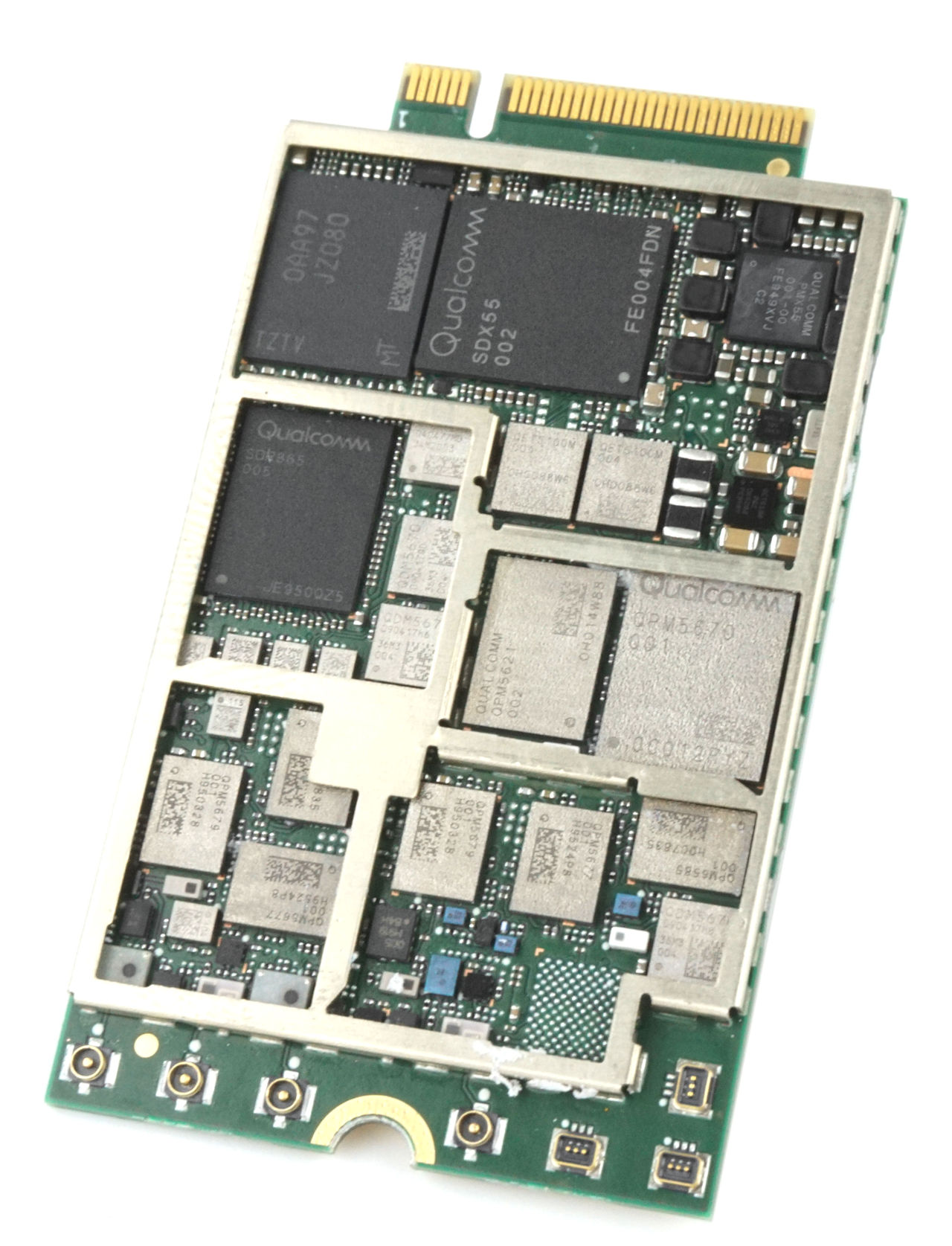

▲ Compal Electronics RXMG1 模組





先觀察 Linksys FGW3000 的 5G / 4G 收發部分,可以看到在 PCB 背面外接了一片由 Compal Electronics 打造的 RXMG1 5G M.2 模組,基於 Qualcomm Snapdragon X55 平台,硬件上同時支援 Sub-6GHz 及 mmWave 的 5G 收發,但 FGW3000 只有利用其 Sub-6GHz 的部分,支援 200MHz 頻寬 及 4 x 4 MIMO,最高能提供 2.5Gbps 下載速度及 316Mbps 上傳速度。



Linksys FGW3000 5G WiFi 6 路由器

▲ Qualcomm IPQ4019 802.11ac SOC 晶片





至於 Wi-Fi 的部分,Linksys FGW3000 基於 Qualcomm 的 Pro 600 Platform 解決方案,採用 Qualcomm IPQ8071 802.11ax SOC 晶片,整合了 4x ARM Cortex A53 處理器、核心時脈為 1.0GHz,支援最高 6 條獨立訊道的無線網路架構、上下行 OFDMA 及全新 1024 QAM 高密度解調變技術,發揮 WiFi 6 的高速度及高載量優勢。



Linksys FGW3000 5G WiFi 6 路由器Linksys FGW3000 5G WiFi 6 路由器

▲ Qualcomm QCN5054、QCN5024





Wi-Fi 收發方面,5GHz 頻段採用了 Qualcomm QCN5054 晶片、4T4R MU-MIMO 配置,最高速度為 2,400Mbps,而 2.4GHz 頻段方面則用上 Qualcomm QCN5024 晶片、2T2R MU-MIMO 配置,最高速度為 600Mbps,合共提供 3000Mbps 無線網絡頻寬。



Linksys FGW3000 5G WiFi 6 路由器Linksys FGW3000 5G WiFi 6 路由器

▲ Skyworks SKY85750-11 (左) /

Skyworks SKY85334-11 (右)





訊號增益方面,5Ghz 頻道搭配了 Skyworks「SKY85750-11」整合式 WiFi 前端模組,而 2.4 GHz 的部分則採用 Skyworks「SKY85334-11」FEM 晶片,兩者都內建了訊號增益器、調節器、單刀兩擲開關 (SPdT) 及低噪音放大器 (LNA),搭配高增益獨立 PCB 天線提供強勁的訊號收發能力。



Linksys FGW3000 5G WiFi 6 路由器Linksys FGW3000 5G WiFi 6 路由器

▲ Samsung K4A8G165WC-BCTD 8Gb DRAM (左)

Winbond W29N02GZBIBA 2G-bit Nand-Flash (右)





記憶體方面,Linksys FGW3000 搭載了一顆 Samsung K4A8G165WC-BCTD 8Gb DDR4 DRAM,記憶體速度為 2666Mbps,高速的大容量記憶體空間能夠幫助路由器提供更高的資料吞吐量,在多裝置同時連接時仍能保持高速穩定。但由於韌體中並沒有包含太多額外的附加功能 (家長監護、防毒系統、遊戲加速功能等),對快閃記憶體的大小及速度要求不高,就搭載了一顆 Winbond「W29N02GZBIBA」2G-bit Nand-Flash,提供 256MB 韌體儲存空間。







5G 網絡速度測試:



測試配置:

測試產品 - Linksys FGW3000 5G WiFi 6 路由器

SIM - CSL 香港移動通訊 5G 服務計劃數據卡

Wi-Fi 頻段 - 僅 5GHz

接收端手機 - Samsung Galaxy s20+

測速應用程式 - Speedtest.net @ Android App





Linksys FGW3000 5G WiFi 6 路由器主打家用市場,能夠配合 5G 數據組合為村屋、唐樓、獨立屋等未有光纖覆蓋的地方提供更高速的家居寬頻,故筆者選擇了四個在不同地區、無光纖覆蓋的地點進行 5G 網絡速度測試,看看是不是真的能夠透過 Linksys FGW3000 脫離「56K 上網」之苦。





測試一:



Linksys FGW3000 5G 速度測試

▲ 深水埗元州街唐樓



Linksys FGW3000 5G 速度測試Linksys FGW3000 5G 速度測試



測試下載速度(Mbps)上傳速度(Mbps)延遲(ms)
第1次47189.411
第2次43476.912
第3次45884.312





測試二:



Linksys FGW3000 5G 速度測試

▲ 沙田曾大屋舊村





Linksys FGW3000 5G 速度測試Linksys FGW3000 5G 速度測試



測試下載速度(Mbps)上傳速度(Mbps)延遲(ms)
第1次20554.714
第2次21856.313
第3次21756.713





測試三:



Linksys FGW3000 5G 速度測試

▲ 沙田頭村村屋





Linksys FGW3000 5G 速度測試Linksys FGW3000 5G 速度測試



測試下載速度(Mbps)上傳速度(Mbps)延遲(ms)
第1次18958.814
第2次19655.113
第3次19357.213





測試四:



Linksys FGW3000 5G 速度測試

▲ 大埔石古壟村村屋





Linksys FGW3000 5G 速度測試Linksys FGW3000 5G 速度測試



測試下載速度(Mbps)上傳速度(Mbps)延遲(ms)
第1次35387.810
第2次36588.310
第3次35987.710







經過在新界區村屋及九龍區唐樓進行的速度測試後,結果顯示 Linksys FGW3000 5G WiFi 6 路由器憑藉其高增益 5G 天線獲得非常不俗的接收能力,在市區的下載速度能夠達到 400Mbps 以上,而在村屋區域的測試中也有接近 200Mbps、甚至 300Mbps 以上的速度,相信隨著 5G 進一步發展,無論是市區還是較偏遠地區都能夠享受到更高速度的 5G 網絡。





遊戲連線延遲測試



而除了更高的網絡速度外,5G 技術的另一大優勢就是其更低的通訊延遲,因此筆者還特別做了一個網絡延遲的測試,透過 Linksys FGW3000 接收 5G 網絡進行《英雄聯盟》對戰,由於遊戲會在每場對戰結束後成生網絡狀態紀錄檔,只要將 Log 檔上傳至官方的 Log reader,便能查看遊戲期間的 Ping 值變化。



Linksys FGW3000 5G 速度測試

▲ 英雄聯盟遊戲延遲報告





結果顯示,透過 5G 網絡連接至遊戲的台灣伺服器,平均 Ping 值為 46.84ms, 平均抖動為 5.47ms,而且期間沒有出現任何封包遺失,實際遊戲體驗並不比平常使用 1Gbps 有線連接差。事實上,筆者將這個結果跟光纖寬頻的結果作比較,在相同平台伺服器、相同時段下兩者的 Ping 值只相差約 15ms,足以見得 5G 網絡低時延的優勢。







Wi-Fi 速度及覆蓋測試︰



測試點參考平面圖

▲ 測試點參考平面圖





由於 Linksys FGW3000 暫不支援有線 WAN 連接,未能透過獨立 1Gbps 商業寬頻進行 Wi-Fi 速度及覆蓋測試,故改用支援內聯網測速的 OpenSpeedTest 工具進行是次測試。測試平台採用一台 Windows PC 及 Samsung S20+ 智能手機分別作為有線伺服器端及無線客戶端,S20+ 支援 2T2R、1024-QAM 及 80MHz 訊道頻寬規格,連接至 FGW3000 的 5GHz 頻段時單一裝置的最大無線傳輸頻寬為 1.2Gbps,並分別在編輯部四個不同位置定點運行速度測試,測試點及路由器的放置位置可參考上圖。



Linksys FGW3000 Wi-Fi 速度測試Linksys FGW3000 Wi-Fi 速度測試

Linksys FGW3000 Wi-Fi 速度測試Linksys FGW3000 Wi-Fi 速度測試



測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz916.4807.66
測試點 25.0GHz849.4665.26
測試點 35.0GHz616.3312.37
測試點 45.0GHz416.6119.87





測試結果顯示,Linksys FGW3000 5G WiFi 6 路由器的 Wi-Fi 速度及覆蓋範圍都相當強勁,在兩個無遮擋的「測試點1」及「測試點2」分別測得高達 916Mbps 及 849Mbps 的下載速度,而在隔了一面牆壁的隔壁單位的「測試點3」及「測試點4」,亦有高達 616Mbps 及 416Mbps 的下載速度,可見內建的四支高增益 PCB 天線能將訊號完美地覆蓋 HKEPC 編輯部兩個單位合共近千平方呎的空間。





Linksys FGW3000 5G WiFi 6 路由器

售價︰HK$ 3,499

查詢︰LINKSYS HK (3669-4000)





小編評語︰



移動網絡一直都是不少無光纖覆蓋地區住戶的家用互聯網解決方案,進入 5G 時代後亦不例外,今次就測試了 Linksys 全新推出的 FGW3000 5G 路由器,內建了 Qualcomm SDX55 5G Modem,完美對應香港所有應用中的 5G Sub-6GHz 頻段,對比部分中國品牌 5G 路由器可能不對應部分頻段更可靠,無論採用任何一家網絡供應商的 5G 網絡,也保證沒有支援性的問題。而且在實際測試下 FGW3000 無論是 5G 訊號收發以及 Wi-Fi 的覆蓋表現都非常理想,想要利用 5G 網絡為沒有光纖覆蓋的家居提供高速互聯網連接的住戶不用錯過。
