MSI MAG X570S TORPEDO MAX 主機板
文: Richard Chow / 評測中心


MSI 全新推出 MAG X570S TORPEDO MAX 主機板,採用最新低功耗 X570S 晶片組,搭配無風扇大面積 PCH 散熱器設計,帶來零嘈音的運作表現,更最佳化了線路佈局,可支援最高 DDR4-5100+ OC,具備 12 + 2 相 DrMOS 數位供電設計,配合大型鋁擠散熱器,可提供不俗穩定的高性能輸出,更採用了具有特色的海軍藍的外觀設計,以配合 MAG TORPEDO 軍事魚雷的主題。



MSI MAG X570S TORPEDO MAX 主機板





MSI MAG X570S TORPEDO MAX 主機板

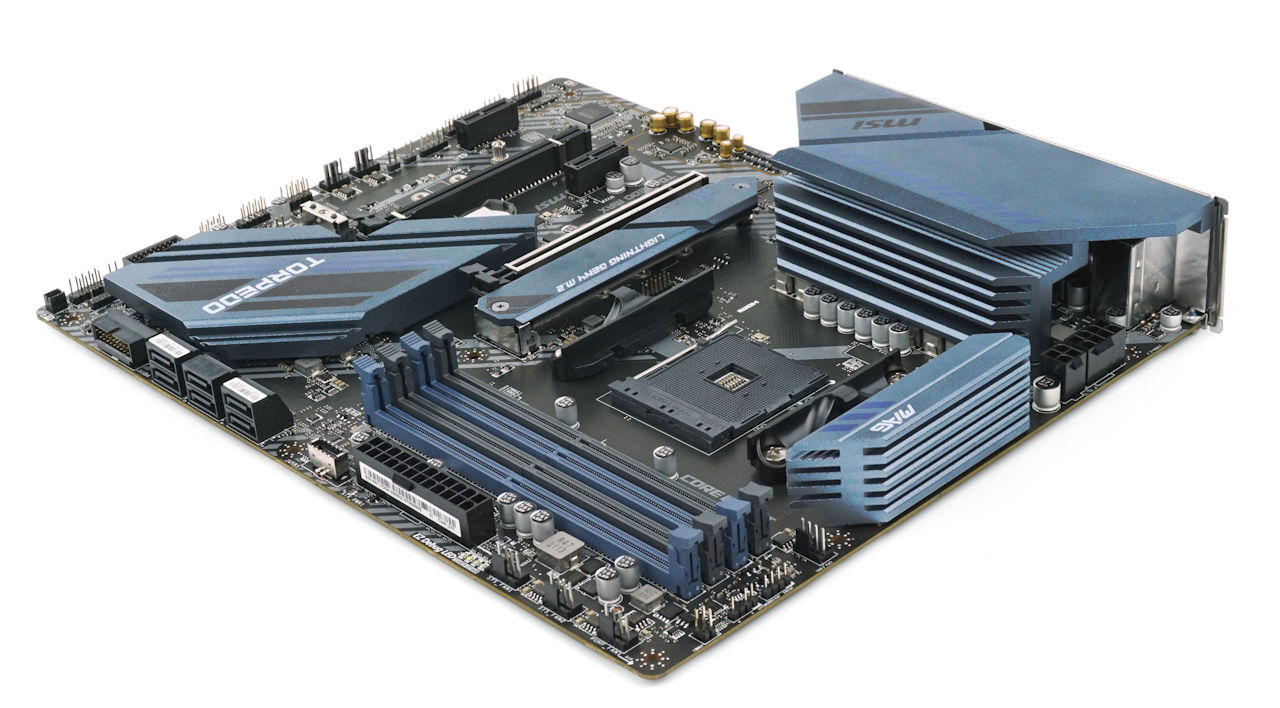

▲ MSI MAG X570S TORPEDO MAX 主機板





MSI 全新推出 MAG X570S TORPEDO MAX 主機板,是全新 X570S MAX 系列的中階定位,具備 12 + 2 相 DrMOS 數位供電設計,配合大型鋁擠散熱器,可提供不俗穩定的高性能輸出,支援最新 PCIe 4.0 傳輸介面、2 組 M.2 NVMe SSD 配置、2.5G + 1G  Dual LAN 網絡模組,提供不俗的主機板連接和擴充功能,採用最新低功耗 X570S 晶片組,搭配無風扇大面積 PCH 散熱器設計,提供極致寧靜的工作表現,可滿足大部分用家的需求。



MSI MAG X570S TORPEDO MAX 主機板

▲ ATX 規格





MSI MAG X570S TORPEDO MAX 主機板採用 ATX Form Factor 規格,尺寸為 30.5cm x 24.4cm,6 層 2oz Copper PCB 設計,為配合 MAG TORPEDO 軍事魚雷的主題,採用海軍藍主題配搭黑色 PCB,主機板散熱器和記憶體插槽都用上海軍藍色,軍事硬派般的風格令產品更具穩固可靠的形象,而主機板散熱器表面只有塗上簡單的藍色和黑色的平行四邊形和梯形等圖形。



MSI MAG X570S TORPEDO MAX 主機板







主機板包裝盒



MSI MAG X570S TORPEDO MAX 主機板MSI MAG X570S TORPEDO MAX 主機板



MSI MAG X570S TORPEDO MAX 包裝盒含有說明書、感謝卡、信仰貼紙、信仰龍魂徽章、信仰裝飾貼紙、信仰 USB 手指連驅動程式、SATA 傳輸線、M.2 螺絲及六角銅柱等。



MSI MAG X570S TORPEDO MAX 主機板

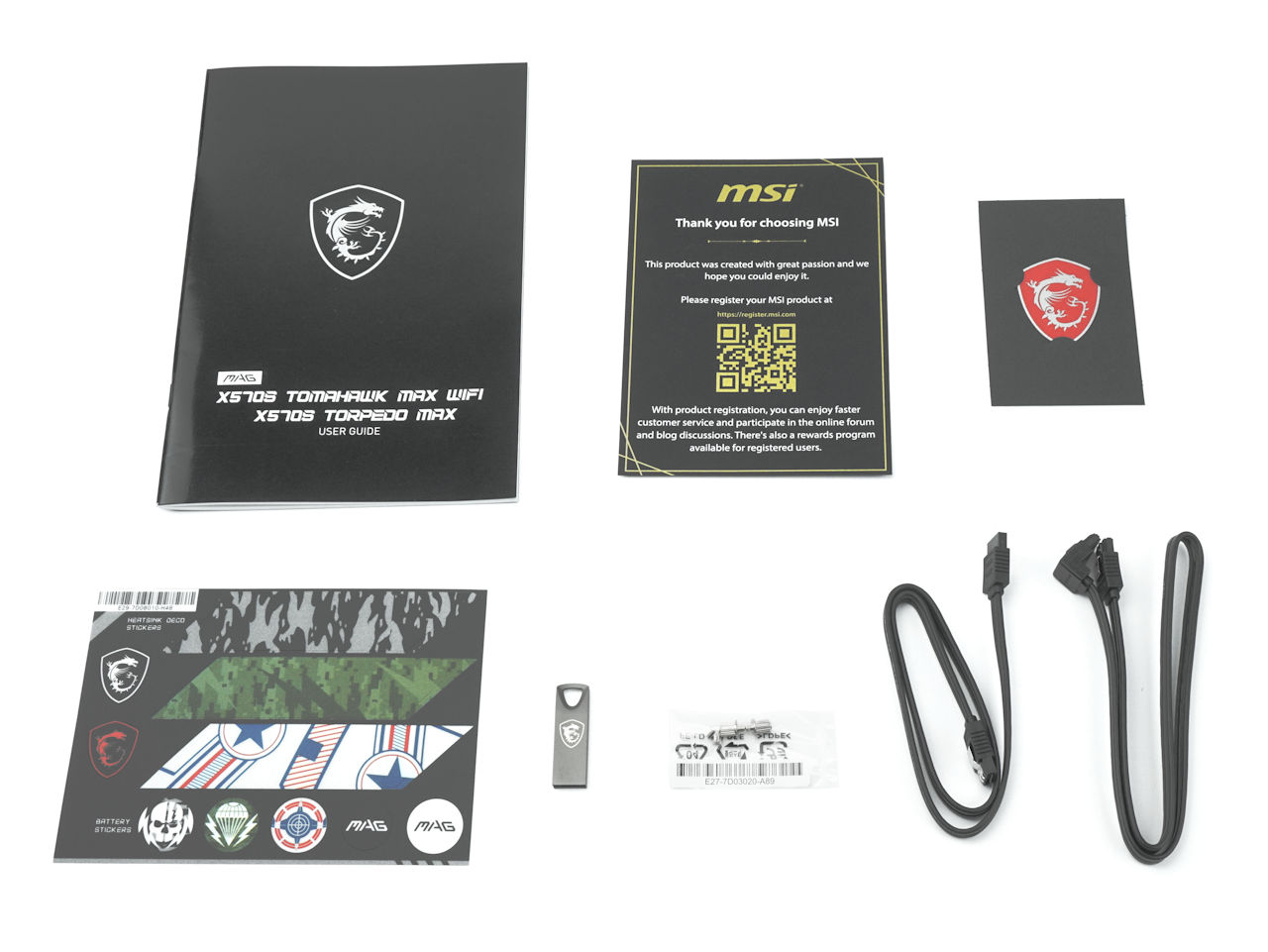

▲ 附送說明書及配件









支援 Ryzen 5000 處理器



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 5000 系列家族以及舊有的 Ryzen 4000 APU / 3000 / 2000 處理器,根據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年底,成為 AMD Desktop 入門至效能級平台的統一接口規格,全新的 Ryzen 5000 系列作為末代的處理器,終於來到尾聲,下一代 AMD Ryzen 處理器將會使用全新的 Socket 插座。



MSI MAG X570S TORPEDO MAX

▲ 採用 AMD Socket AM4





AMD Ryzen 5000 Processor Family (Zen 3 architecture)



 ModelProcessCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 5
5600X
7nm+12nm6/123MB32MB3.7GHz4.6GHz65W4.0US$299
Ryzen 7
5800X
8/164MB32MB3.8GHz4.7GHz105W4.0US$449

Ryzen 9
5900X

12/246MB64MB3.7GHz4.8GHz105W4.0US$549
Ryzen 9
5950X
16/328MB64MB3.4GHz4.9GHz105W4.0US$799



經過 3 代微架構的改進, 基於全新 Zen 3 微架構的 AMD Ryzen 5000 系列處理器終於在 IPC 性能上完全超越 INTEL,無論是單核、多核、遊戲性能與功耗性能比上均領先對手、全面制霸,IPC 性能相較上代升幅達 19%,亦是自 2017 年「Zen」微架構推出以來最大升幅。







最新 AMD X570S 系統晶片



MSI MAG X570S TORPEDO MAX 主機板

▲ X570S Chipset





AMD 推出最新 X570S 效能級晶片組平台,由 1 顆採用 GF 14nm 製程的 IOD 晶片,改為 GF 12nm 製程,加上透過功耗最佳化技術,可令晶片 TDP 有效降低和降低工作電壓,最大的轉變是,晶片組的發熱量大幅降低,採用被動式散熱設計便能應付散熱需求,也改善了主動式散熱設計的風扇嘈音問題,而規格和功能均與 X570 相同。



MSI MAG X570S TORPEDO MAX 主機板

▲ PCH 散熱器





MSI MAG X570S TORPEDO MAX 主機板採用 1 組大面積 PCH 散熱器,由於最新 X570S 晶片 TDP 大幅降低的關係,只需要透過被動式散熱設計,便能保持系統長時間運作的穩定性,並帶來零嘈音的系統運作。





3900X

▲ AMD X570 / X570S Block Diagram





最新 X570S 系統晶片的 I/O 規格與 X570 相同,具備 3 組 PCIe 4.0 x4 介面,其中 2 組具備 Flexible PCIe 介面功能,可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1,亦可以換成 4 個 SATA 6Gbps 儲存介面,非常具彈性。





AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570 / X570SEnthusiast 844+8*x4 Gen48+8* Gen40,1,10



此外,AMD X570S 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面,晶片規格相當強勁。







支援最高 DDR4-5100+ OC



MSI MAG X570S TORPEDO MAX

▲ 4 DIMM 最高支援 128GB 容量





記憶體方面,MSI MAG X570S TORPEDO MAX 主機板有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、2 DIMM per Channel 配置,可配置 un-buffered、non-ECC 及 ECC 記憶體模組,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。



MSI MAG X570S TORPEDO MAX



主機板官方規格表示採用 Ryzen 5000 系列處理器支援最高 DDR-5100+ O.C. 速度,測試採用 Ryzen 9 5950X CPU 和 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體,手動增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-5000 C18 CR2 並完成負載測試,記憶體超頻能力非常強大。







12 + 2 相  60A DrMOS 數位供電設計



MSI MAG X570S TORPEDO MAX 主機板

▲ 採用 14 相 DrMOS 數位供電設計





VRM 供電模組方面,MSI MAG X570S TORPEDO MAX 主機板採用 14 相 DrMOS 數位供電設計,其中 12 相為 CPU vCore 供電、2 相為 SOC 供電,透過 6 顆倍相器 doubler 分拆兩組 PWM 訊號到 12 相 vCore 供電,以達到接近原生多相數的效果,最大化提升主機板承受電流能力的上限,有效減少功耗損失及廢熱產生,但卻犧牲最佳的暫態響應能力。





MSI MAG X570S TORPEDO MAX 主機板

▲ Renesas ISL69247 PWM 控制器



MSI MAG X570S TORPEDO MAX 主機板MSI MAG X570S TORPEDO MAX 主機板

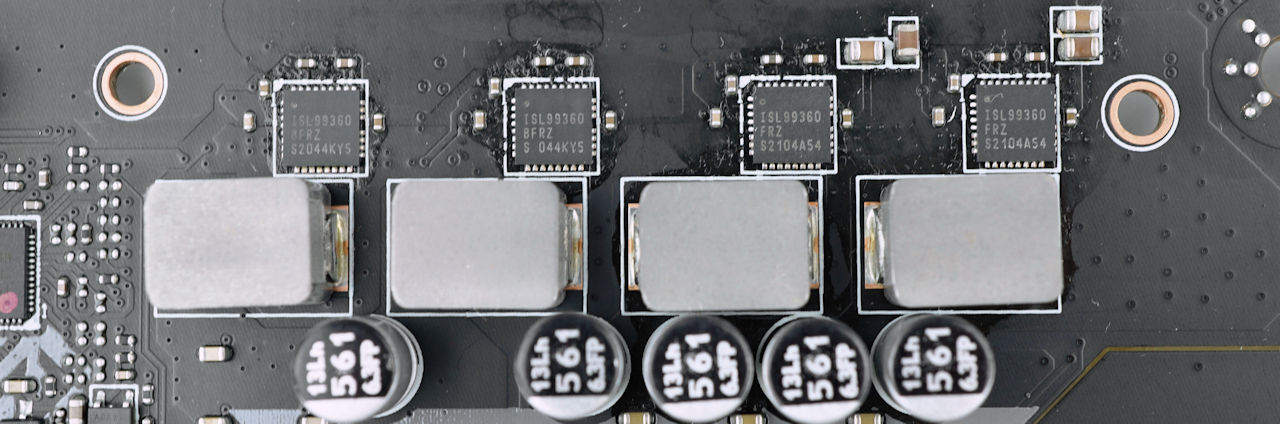

▲ ISL99360 60A SPS 晶片





採用 Renesas ISL69247 PWM 控制器,以 12 + 2 相配置運作,並搭配 6 顆 Renesas ISL6617A 倍相器 doubler,驅動 12 相 CPU vCore 供電,並採用 Renesas ISL99360 60A DrMOS 晶片,另外驅動 2 相 SOC 供電,同樣採用 Renesas ISL99360 60A DrMOS 晶片,每相供電平均攤分電流負載,並透過提高電流耐受度以應付繁重的運算需求,總供支援最大 720A CPU 電流負載。



MSI MAG X570S TORPEDO MAX 主機板



MSI MAG X570S TORPEDO MAX 主機板採用金屬製全封閉式電感、 5K 小時固態電容,可使供電時所產生較少的雜訊及損耗,並提升系統穩定性。



MSI MAG X570S TORPEDO MAX 主機板

▲ 採用 CPU 8+4pin 供電插槽





MSI MAG X570S TORPEDO MAX 主機板採用 CPU 8+4pin 供電插槽,以提供足夠的 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



MSI MAG X570S TORPEDO MAX 主機板MSI MAG X570S TORPEDO MAX 主機板

▲ 採用大型延伸式鋁擠散熱器





VRM 散熱器部分,MSI MAG X570S TORPEDO MAX 主機板用 2 組大型鋁擠鰭片散熱器,具備鋁擠散熱鰭片設計,其中 1 組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加散熱面積來加強散熱性能,更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能,確保系統提供穩定的高性能輸出。







Lightning PCI-E Gen 4、PCIe Steel Armor 插槽



主機板提供 2 組 PCIe x16 擴充槽,上方 PCI_E1 插槽支援最高 PCIe 4.0 x16 傳輸配置,並由 CPU LANES 提供,下方 PCI_E3 插槽由 X570S 晶片組提供,支援最高 PCIe 4.0 x4 傳輸速度。另外,透過 X570S 晶片組提供 2 組 PCIe x1 插槽,採用無卡扣式設計,方便用家使用視訊擷取卡及音效卡等週邊。



MSI MAG X570S TORPEDO MAX 主機板

▲ 具備 2 組 PCIe x16 插槽





為應付高階繪圖卡的重量,PCI_E1 插槽採用 MSI Steel Armor 全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 4x ,接口外觀亦變得更好看。







2 組 M.2 介面、6 個 SATA 3



MSI MAG X570S TORPEDO MAX 主機板

▲ 具備 M.2 SHIELD FROZR 金屬散熱器





MSI MAG X570S TORPEDO MAX 主機板支援 2 組 M.2 插槽,上方的 M2_1 插槽具備 M.2 SHIELD FROZR 金屬散熱器設計,滿足高階 PCIe SSD 產品對散熱的需求,但下方面的 M2_2 插槽則缺少了金屬散熱器,這部分較為遜色。



MSI MAG X570S TORPEDO MAX 主機板

▲ 具備 2 組 M.2 NVMe SSD





CPU 插座下方的 M2_1 插槽支援 PCIe 4.0 x4 、最高 64Gbps 傳輸速度、M Key 22110 長度規格,並由第 11 代或第 10 代 Intel CPU 提供 LANES。



PCI_E3 插槽下方的 M2_2 插槽支援 PCIe 4.0 x4 、最高 64Gbps 傳輸速度、M Key 2280 長度規格,並由 X570S 晶片組提供。



MSI MAG X570S TORPEDO MAX 主機板

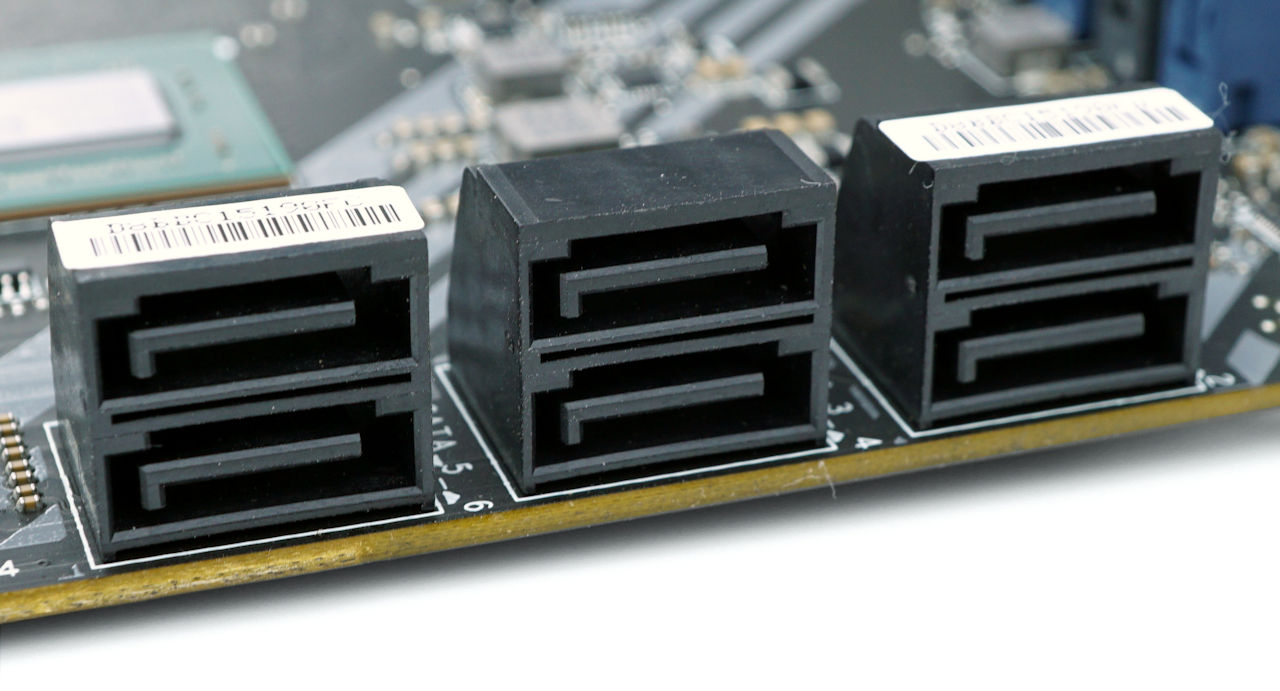

▲ 設有 6 組 SATA 6Gbps 連接埠





此外,主機板設有 AMD X570S 系統晶片組提供的 6 組 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID 10 模式。







Pre-Installed I/O Shield



MSI MAG X570S TORPEDO MAX 主機板採用了 Pre-Install I/O Shield 設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



MSI MAG X570S TORPEDO MAX 主機板



顯示輸出方面,主機板設有 1 組 HDMI 2.1 接口,支援最高 4096x2160@60Hz 解析度,並支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。



USB 連接埠方面,主機板支援 2 組 USB 2.0 接口、2 組 USB 3.2 Gen1 5Gbps 接口、 3 組 USB 3.2 Gen2x1 10Gbps 接口、1 組 USB 3.2 Gen 2x1 20Gbps Type-C 接口,週邊連接性非常充足。



MSI MAG X570S TORPEDO MAX 主機板

▲ 支援前置 USB Type-C 接口





MSI MAG X570S TORPEDO MAX 主機板亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口。







Flash BIOS Button



MSI MAG X570S TORPEDO MAX 主機板

▲ 加入 Flash BIOS Button 按鈕





MSI MAG X570S TORPEDO MAX 主機板加入了 Flash BIOS Button 按鈕,用家無需安裝 CPU、RAM 及 GPU 的情況下,按下按鈕便能進行更新 BIOS 版本的動作,十分實用。







Realtek 2.5G LAN + Realtek 1G LAN



MSI MAG X570S TORPEDO MAX 主機板MSI MAG X570S TORPEDO MAX 主機板

▲ Realtek RTL8125B、Realtek RTL8111H 網絡晶片





有線網絡方面,MSI MAG X570S TORPEDO MAX 主機板具備 Dual LAN 設計,分別採用 Realtek RTL8125B 2.5G 網絡晶片及 Realtek RTL8111H 1G 網絡晶片,前者支援 10/100/1000/2500 Mbps 網絡連接速度,網絡傳輸性能提升高達 2.5倍,能更高的速度下載遊戲及傳輸文件,同時擁有更低的網絡延遲值,帶來暢順無比的連接體驗,後者支援 10/100/1000 網絡連接速度。兩者一同使用下,可配合現時非常流行的 NAS 網絡儲存裝置,能夠順速即時地存取大容量高清影片素材或是遊戲內容數據,非常實用。







Realtek ALC4080 音效晶片



MSI MAG X570S TORPEDO MAX 主機板

▲ 採用 Realtek ALC4080 Codec 晶片





採用  Realtek ALC4080 Codec USB Audio 音效晶片,支援最高 7.1 聲道劇場級環繞音效、音效格式最高為 24-bit / 384KHz,配搭高品質 Nichicon Fine Gold 音效電容,帶來驚艷音質表現,支援 DTS:X Ultra 3D 環繞技術,可提供更加真實的聲音感受。







MSI Mystic Light RGB 燈效



MSI MAG X570S TORPEDO MAX



MSI MAG X570S TORPEDO MAX 主機板在 PCH 散熱器底下加入幻變 RGB 燈粒,並支援 MSI Mystic Light RGB 軟件控制。



MSI MAG X570S TORPEDO MAXMSI MAG X570S TORPEDO MAX

MSI MAG X570S TORPEDO MAX

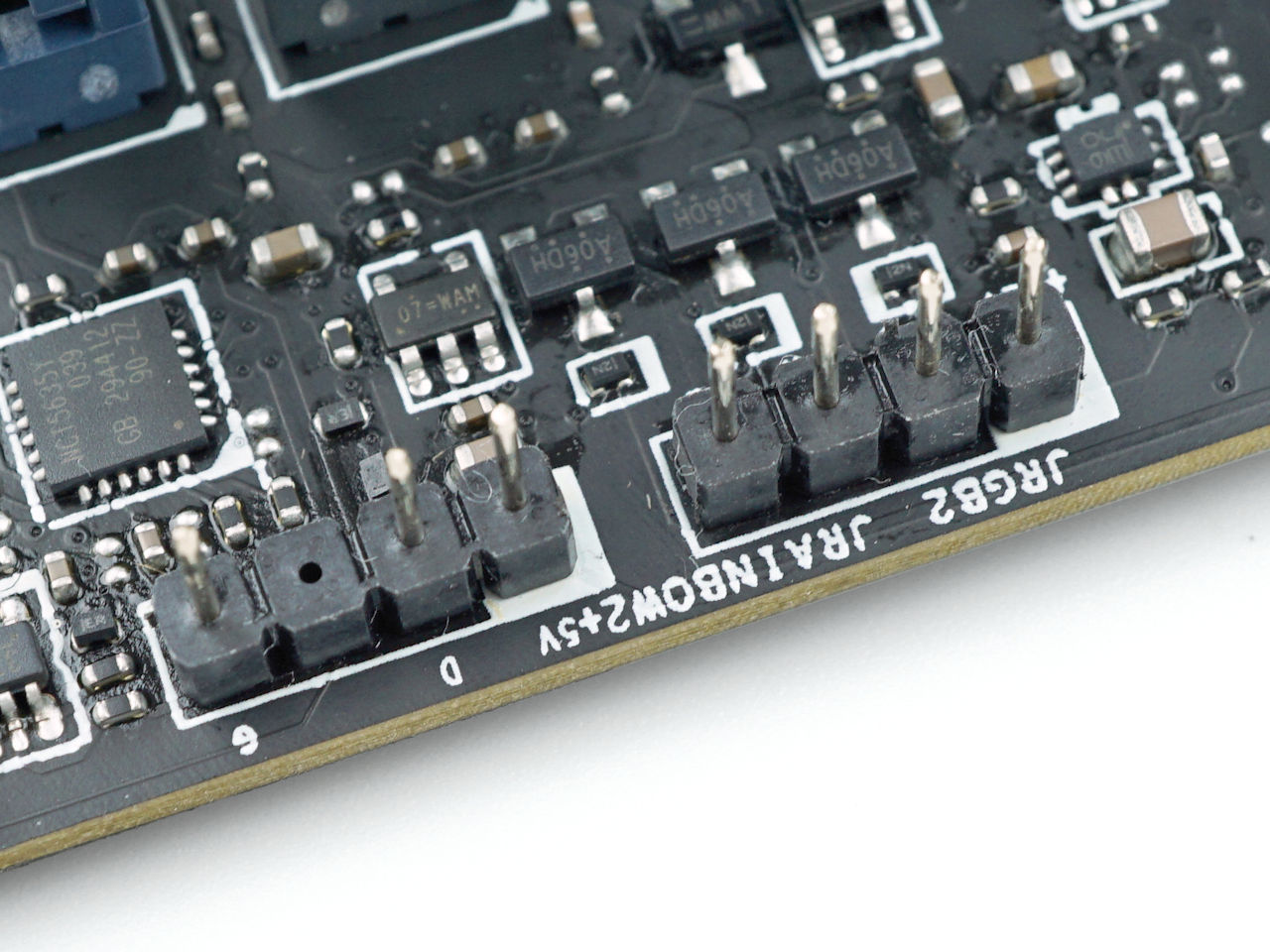

為滿足玩家對於 RGB 燈效的需求,MSI MAG X570S TORPEDO MAX 主機板提供 2 組 4-pin RGB LED 接頭,輸出為 12V 3A 36W,2 組 3-pin ARGB 接口,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效。此外,更設有 1 組 EZ LED 指示燈控制,可以實體控制開關主機板的燈效。





MSI MAG X570S TORPEDO MAX 主機板

售價︰HK$1,899

查詢:Hornington (3626-9898)





平平評語:



MSI 全新推出 MAG X570S TORPEDO MAX 主機板,搭載最新最新低功耗 X570S 晶片組,透過無風扇大面積 PCH 散熱器,帶來零嘈音的運作表現,VRM 供電模組更提升到 14相 60A DrMOS 設計,提供不俗穩定的高性能輸出,更最佳化了線路佈局,可支援支援最高 DDR4-5100+ OC,而筆者成功超頻至 DDR4-5000 C18 CR2,可見記憶體超頻能力非常出色,更支援最新 PCIe 4.0 傳輸介面、2 組 M.2 NVMe SSD 配置、2.5G + 1G Dual LAN 網絡模組,提供不俗的主機板連接和擴充功能,可滿足大部分用家的需求。
