GIGABYTE Z690 AORUS XTREME 主機板評測

▲ GIGABYTE Z690 AORUS XTREME

GIGABYTE Z690 AORUS XTREME 正式登場，以強大的供電模組、完善的散熱方案、頂尖的超頻能力及全面的連接性作賣點，定位放置在旗艦級的頂點，務求問鼎 Z690 板皇的寶座。不但搭載了直出式 20 + 1 相 105A 供電模組，提供充足的電流負載能力予超頻愛好者進行極限超頻，還支援 DDR5-5600+ 的記憶體超頻能力。而且不僅 VRM 模組設有巨型的 Heatsink，在其中一個 M.2 SSD 插槽上也加入了鰭片散熱器，加上 Thunderbolt 4、10GbE LAN  及 Wi-Fi 6E 等高速完善的連接性，想組裝一部規格「封頂」的電腦的讀者不容錯過。

GIGABYTE Z690 AORUS XTREME 主機板為 E-ATX Form Factor 規格設計，尺寸為 30.5cm x 28.5cm，採用 8 層 2x 銅 PCB 設計，加強熱傳導能力及降低線路阻坑。外觀設計方面以啞光黑作為主色調配襯少量香檳金色作點綴，在全幅式金屬散熱盔甲上加入磨砂、金屬拉絲及不規則坑紋等多種處理手法，大幅加強整體層次感，加上型格的多區 RGB 燈效起到畫龍點睛的作用，盡顯 AORUS 神鵰信仰美學。

▲ 採用直角接頭設計

另外保留了 AORUS XTREME 系列的直角接頭設計，板上的接頭及連接埠都向下轉向 90° 跟主機板平行，而且全部插口集中至板上的一側，讓玩家在 DIY 組裝時更容易安裝與整線，配合側透機箱時就會顯得更加整齊。同時避免線材阻檔風流，令機箱內部氣流傳導更為流暢，稍為改善系統整體的散熱效果。

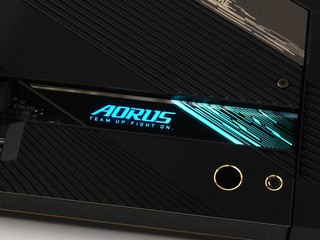

▲ I/O Cover 及 PCH 散熱器下方設有 RGB 元素

▲ RGB 記憶體遮蓋

主機板亦有加入 RGB 燈效元素，包括在 I/O Shield、PCH 散熱器及記憶體遮蓋三個位置，燈效的分佈及亮度恰到好處，展現出的是濃厚的科技感，而不是一昧盲目追求 RGB 的俗氣。另外設有兩組 LED 燈條 Combo 接頭，需搭配附連的專用 Combo 延長線使用，合共提供兩組 12V RGB 及兩組 5V ARGB 接口，能夠配合 RGB 風扇、燈條、水冷等裝置，讓玩家根據自己的喜好打造無違和感的信仰燈效系統。

▲ 鋁合金屬背板框架

GIGABYTE Z690 AORUS XTREME 搭載了全覆面的散熱盔甲設計，令全板重量高達 2.5kg，單靠 PCB 難以承受如此誇張的重量，因此在主機板背面加入一塊鋁合金背板，有效加強主機板的承重能力，避免彎板以保護內部線路。更透過靜電吸附處理技術，將納米碳物料塗在背板上，加強背板的輻射被動散熱能力，配合高導熱系數導熱墊，從 PCB 及元件吸收少量熱力，提供一定的散熱能力。

支援第 12 代 Core 處理器、全新 LGA 1700 Socket

新一代 Z690 晶片組主機板改用全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

▲ 全新 LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 12 代桌上型 Intel Core 處理器規格

全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

Intel Z690 系統晶片

▲ Intel Z690 系統晶片

全新 Intel Z690 晶片組將與 CPU 之間進行傳輸的 DMI 通道從以往的 DMI 3.0 升級至 DMI 4.0，同時通道數維持 x8，頻寬相較上代再度翻倍至 15.75GB/s，令擴充裝置及週邊晶片的 I/O 頻寬更充裕，進一步減低出現 DMI 頻寬瓶頸的機會。隨著 DMI 通道的提升，新一代晶片組也能夠提供更多 PCIe 通道，包括 12 組 PCIe 4.0 及 16 組 PCIe 3.0 通道。SATA 及 USB 介面總數不變，但 USB 3.2 Gen 2x2 20Gbps 接口的數量上限提升至 4 個。

支援最高 DDR5-5600 OC

▲ 超耐久 SMD DDR5 裝甲插槽

▲ DDR5 插槽背面沒有焊腳

新一代 Z690 平台同時支援 DDR5 及 DDR4 記憶體，在這個過渡時期不少主機板會同時推出 DDR5 及 DDR4 兩款記憶體插槽的版本，但由於 GIGABYTE Z690 AORUS XTREME 屬於最高階的旗艦級產品，就只設有 DDR5 的版本，而且在設計上加入了大量針對 DDR5 記憶體的「Xtreme Memory」優化技術，包括採用 SMT 表面黏著技術的插槽，與傳統的 DIP 技術相比能採取更短的佈線距離，以及避免焊腳帶來的外部干擾。另外加入記憶體抗干擾遮罩，將所有的記憶體佈線藏在 PCB 內層底部，而這個 PCB 內層則被一個大型的接地層所屏蔽，以防止來自其他層數的訊號干擾，以提供更穩定的訊號傳輸，務求提供最優秀的記憶體超頻能力。

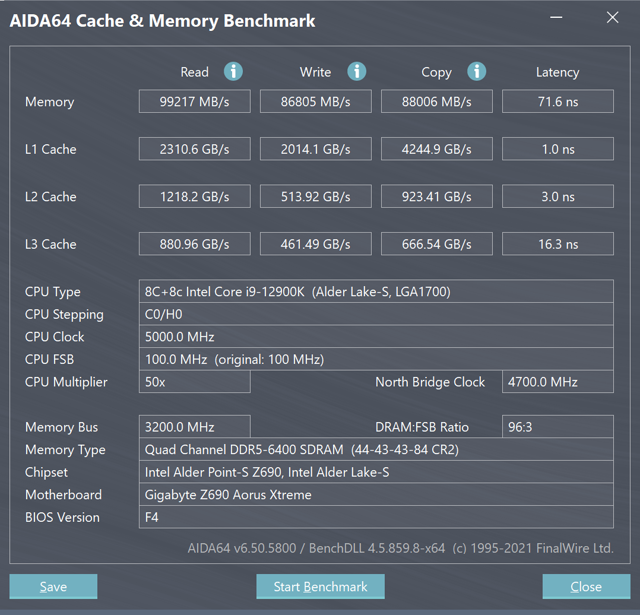

根據主機板的官方規格，GIGABYTE Z690 AORUS XTREME 最高能夠提供 DDR5-5600+ OC 速度，筆者採用 TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝，在手動增加工作電壓及放鬆延遲值後成功超頻至 DDR5-6400 CL44 CR2 並完成負載測試，記憶體超頻能力相當強勁。

20 + 1 + 2 相直出式 CPU 供電設計

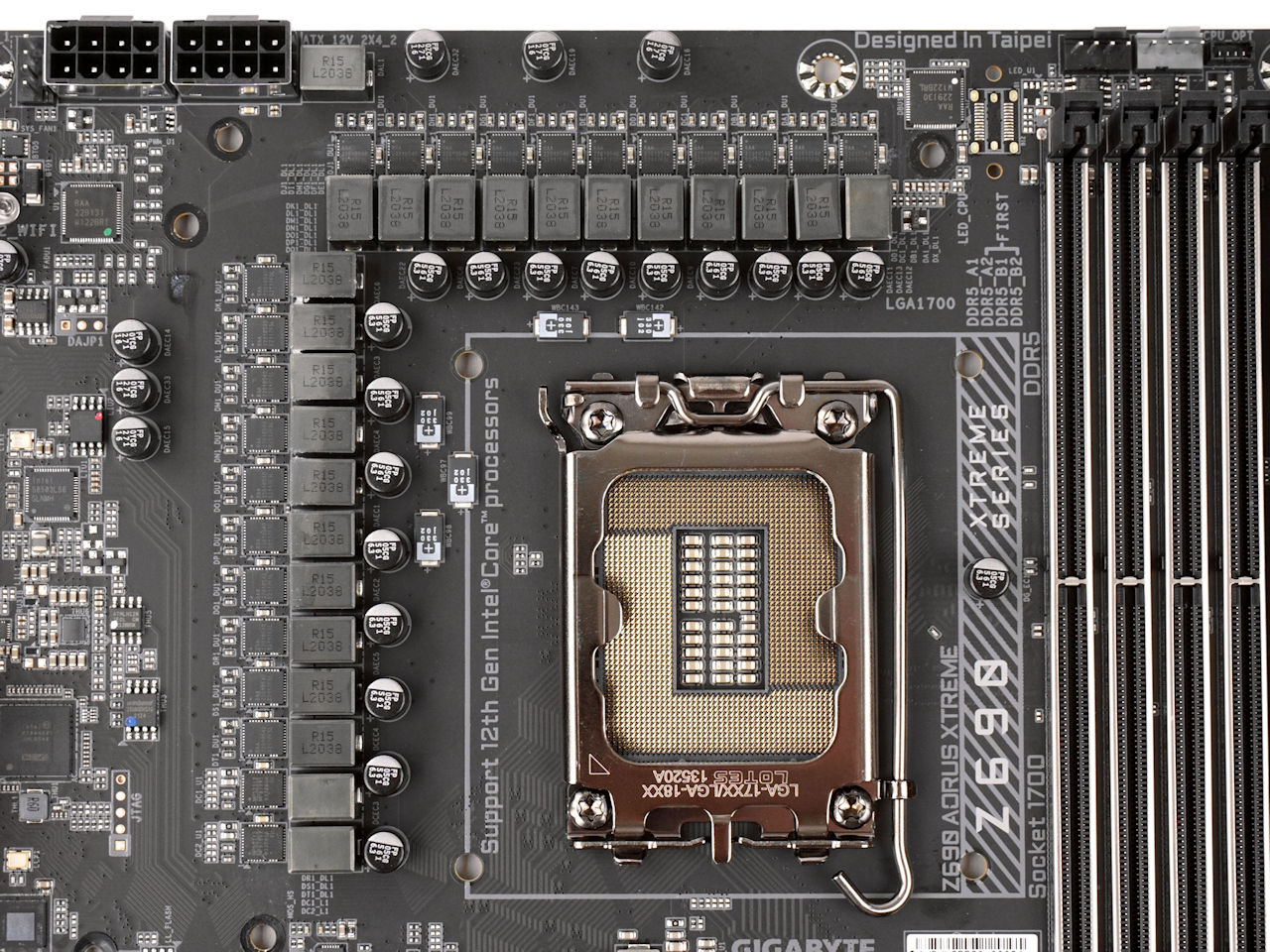

▲ 20 + 1 + 2 相直出式供電模組

為滿足新一代處理器最大 Turbo Boost 及大幅度超頻所需的電力需求，GIGABYTE Z690 AORUS XTREME 搭載了極其誇張的直出式 23 相供電模組，其中 20 相負責 CPU vCore、1 相負責 VCCGT 供電以及 2 相負責 VCCAUX 供電。由於每相每節的啟動時間跟總相數成反比，相數越多就能讓每一組相位在完成該次的電力輸出後有較長的「休息時間」，讓供電模組在重度的負載下仍能維持最佳的運作溫度，提供更高的工作效率。

▲ Renesas RAA229131 20相 PWM 控制器

PWM 控制器方面，由於要做到真正的直出式供電系統就需要棄用 Phase Doubler 倍相晶片，Z690 AORUS XTREME 就搭載了全新 Renesas RAA229131 PWM 控制器，單一晶片就提供了多達 20 相數位 PWM 引擎，能夠彈性化地分配相數至最多兩組獨立輸出 (例如 20+0、17+3、10+10 等等)，負責控制 CPU vCore 全部 20 相供電，對比傳統並聯式及利用倍相器晶片的供電模組擁有更低的電壓漣波效應及更高電源效率。

▲ Renesas RAA229130 PWM 控制器

而另外的 1 + 2 相 VCCGT 及 VCCAUX 供電部分就用上了 Renesas RAA229130 PWM 控制器，支援 Intel SVID 介面、PMBus V1.3 規格，為 Intel IMVP9.1 平台提供更為可靠的供電控制。

▲ Renesas RAA220105 105A SPS

每相 vCore 及 VCCGT 供電都搭配了一顆 Renesas RAA220105 Smar Power Stage 晶片，配合自家 Renesas RAA229系列 PWM 控制器就能夠啟用更精確的系統級電源管理，帶來更佳的 Load Line 及瞬態響應表現。單顆能持續輸出最高 105A 電流，整個 VRM 模組 vCore 部分的總輸出可達 2100A，應付全新 12 代 Core 系列處理器在重度超頻下的負載都是綽綽有餘。而 VCCAUX 方面則搭配了 2 顆 MPS MP87992 70A DrMOS 晶片。

▲ 伺服器等級合金電感、日系 Chemi-Con 電容

採用伺服器等級合金電感，能改善 CPU vCore 電壓供應的穩定性，改善電源轉換減低廢熱產生，配搭日本 Chemi-Con 生產的 DuraBlack 黑化固態電容，具有超低電阻的特性，在嚴苛的使用環境下仍能保持正常運作。

▲ 在 CPU 底部加入額外鉭電容

還特別在 CPU 底部加入額外的鉭電容，對比一般固態電容擁有較低阻抗去移除漣波電壓，而且在高溫下仍然有著穩定的電容值，負責在處理器面對突如其來的重度運算下穩定 vCore 的電壓，減少 vDrop 水平以增強超頻穩定性。

▲ 金屬防護實心針腳設計

兩個 ATX 8-pin CPU 電源接頭加入金屬防護實心針腳設計，比傳統以金屬片摺疊而成的針腳擁有更大的金屬切面面積，有效降低阻抗及提高可承受的電流數值，同時亦加上金屬包覆式防護外殼，提高插座耐用性及有效減低電磁干擾對供電穩定性的影響。

Fin-Array III 散熱器 + 納米碳塗層

▲ 巨型 Fin-Arrays III 堆疊式散熱器

▲ 採用大面積的鰭片、表面加入納米碳塗層

GIGABYTE Z690 AORUS XTREME 的 VRM 供電散熱方案也是不容小覷的，採用了 Fin-Array III 堆疊式鋁鰭片散熱器，第三代的 Fins-Array 散熱器單塊鰭片就擁有 1678mm² 表面積，是上代的 2倍左右，對比傳統鋁擠散熱器更有高達 900% 的表面積，解決傳統散熱器只有熱容但散熱面積不足的積熱問題。

▲ 結合了鋁合金打造的 I/O Cover

反之鰭片散熱器的弱點就是熱容不足，在風流不足的環境下很容易壓制不住 VRM 的熱力，GIGABYTE Z690 AORUS XTREME 就以鋁合金打造 I/O Cover 並與 Fin-Array 散熱器相結合，組成超巨型的一體式 VRM 散熱器，擁有龐大的熱容量及散熱表面積，為供電模組提供理想的散熱條件，確保 Smart Power Stage 晶片在更有效率的溫度環境下運作。

▲ LAIRD 5W/mK 導熱貼 / 8mm 加粗型全銅導熱管

除此之外，散熱器還用上了 8mm 的加粗型熱導管，令熱力能更迅速地傳導至散熱鰭片上，配合 9W/mK 高導熱系數的導熱貼直接接觸 Power Stage 晶片，加上今代進一步將之前僅用來背板上的奈米碳塗層用在 VRM 散熱器上，全方位強化供電模組的散熱效果。

Debug Code LED、實體開機鍵

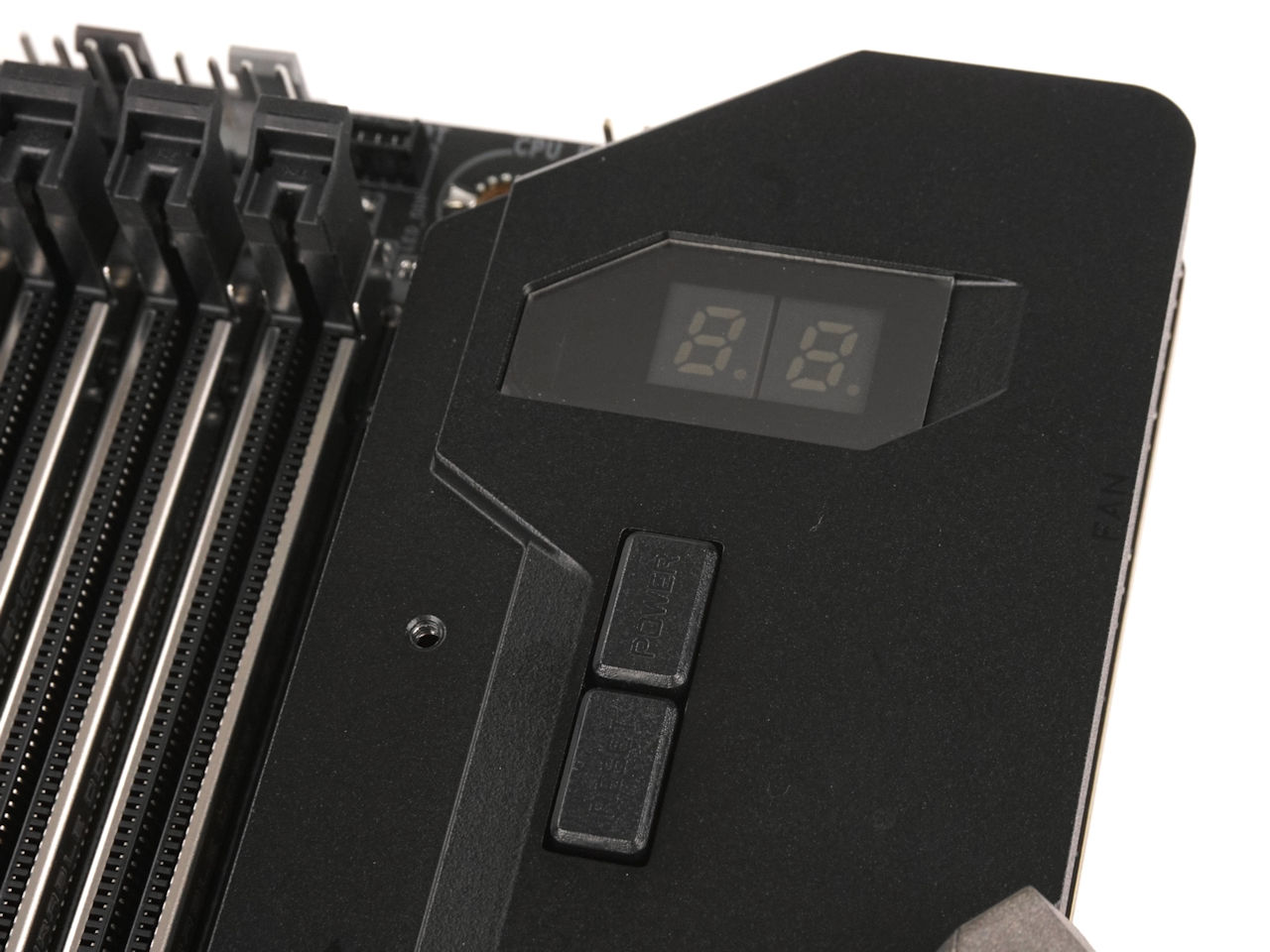

▲ 實體開機、Reset 鍵及 Debug Code LED

針對大部分進階超頻玩家都會在「裸機」或開放式平台上進行，主機板上加入了實體「START」開機鍵及「RESET」重新開機鍵，並設有 Debug Code LED 雙位值七段顯示器，顯示 Post 階段的自檢測試代碼，讓進階用家更準確地得悉系統無法啟動的原因，對於進階超頻玩家來說非常實用。

Q-Flash Plus 、Clear CMOS 按鈕

▲ 加入 Q-Flash Plus、OC Ignition 和 Clear CMOS 按鈕

GIGABYTE Z690 AORUS XTREME 在後置面板加入了 3 個按鈕，分別是 Q-Flash Plus、OC Ignition 及 Clear CMOS 按鈕。當中 Q-Flash Plus 及 Clear CMOS 會比較常見，前者是在毋需安裝 CPU、RAM 及 GPU 的情況下，只需接上主機板上的 24-pin 及 8-pin 電源，並將裝有 BIOS 檔案的 USB 隨身碟接到指定 USB 接口上，之後按下 Q-Flash Plus 按鈕便能更新主機板的 BIOS 版本。而 Clear CMOS 按鈕顧名思義即是按下後便能將 BIOS 設定重設至預設值，藉此解決因 BIOS 設定不當引致無法開機的問題，對於超頻玩家來說十分有幫助。

而較為少見的 OC Ignition 按鈕則是專為極限超頻或者是主機 Modding 等進階用家而設，按下按鈕後能在系統不開機或 CPU 不通電的狀態下為主機板接口提供電力，例如在 LN2 超頻失敗導致無法開機後，透過此功能啟動風扇全速運作，加速帶走超頻期間積聚的水份；又或是在系統不開機的情況下進行機殼改裝、自組水改裝等等的相關展示。

「超耐久」SMD PCIe 5.0 插槽

▲ 主機板 PCIe 插槽配置

GIGABYTE Z690 AORUS XTREME 提供了 3 組 PCIe x16 插槽，首兩組由 CPU LANES 提供，可組成一組 PCIe 5.0 x16 或兩組 PCIe 5.0 x8 配置。而最下面的一組則由 Z690 晶片組提供，支援 PCIe 3.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 顯示卡協同加速配置。

▲ SMD PCIe 5.0 插槽在 PCB 背面沒有焊腳

主機板在全部的 PCIe 插槽上都採用了金屬加固設計，而在主要的兩組 PCIe 5.0 繪圖卡插槽上更改用 SMT 表面黏著技術，對比傳統 DIP 直接封裝技術擁有較低的訊號衰減，但是其穩固度也會有所降低，故除了透過金屬加固插槽本體外，也加入了雙重鎖定固定點及 SMD Iron Claw 等技術防止插槽被超重的高階顯示卡「連根拔起」。

4 組 PCIe Gen4 M.2 SSD 介面

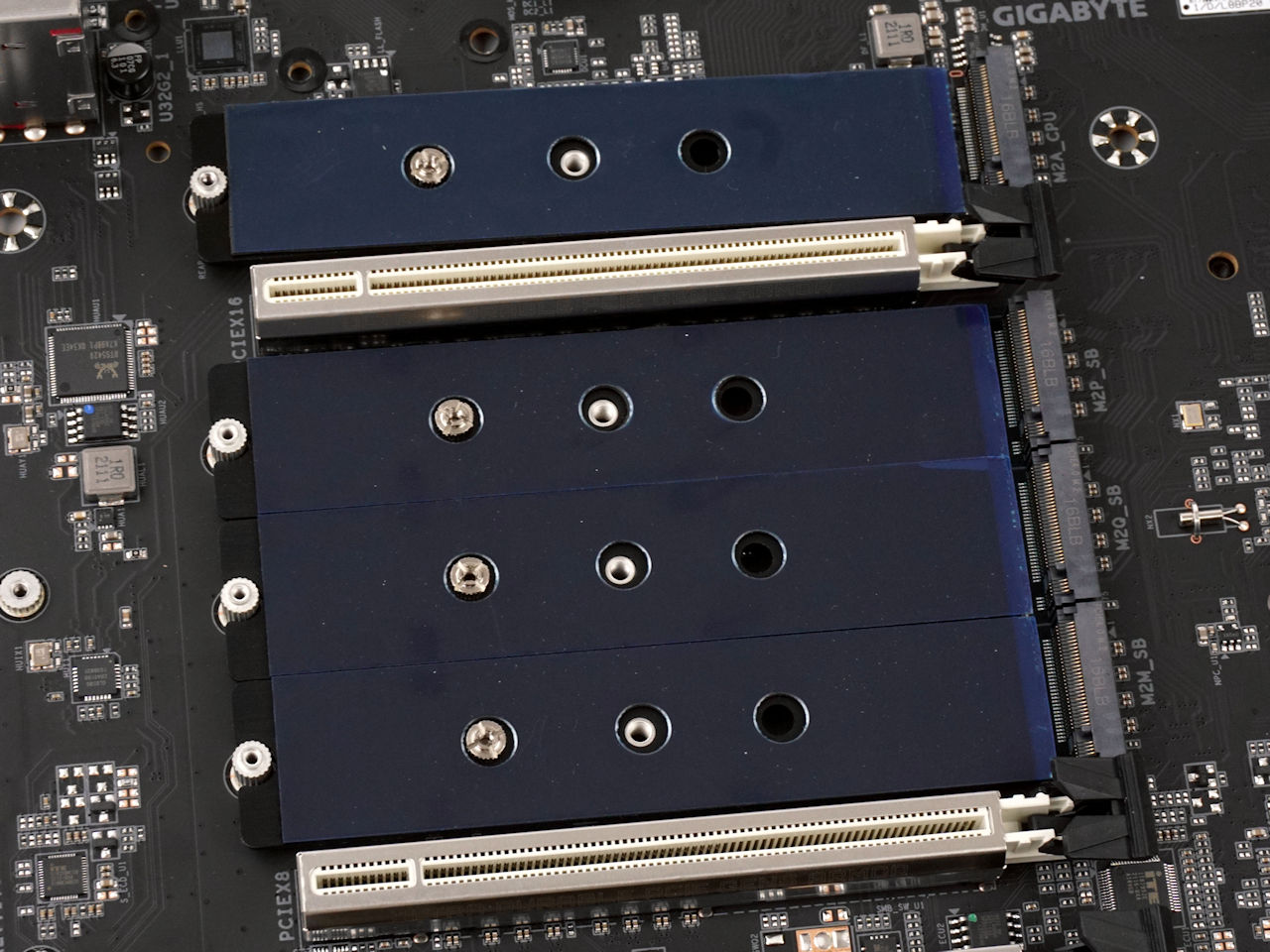

▲ 總共提供 4 組 Gen4 M.2 SSD 介面

GIGABYTE Z690 AORUS XTREME 提供了 4 組 M.2 SSD 插槽，其中一組由處理器線路提供，其餘三組都是由 Z690 晶片組的線路提供，全部插槽都支援最長 M Key 22110 長度規格及 PCIe Gen 4 x4 傳輸規格。同時支援 Intel RST快速儲存技術，能夠組成 RAID 陣列進一步提升系統儲存空間的讀寫性能。

▲ 設有全幅式的散熱盔甲

▲ 首條 M.2 插槽更設有獨立鰭片散熱器

而為滿足高階的 M.2 SSD 產品的散熱需求，主機板除了採用了全幅式的散熱盔甲去覆蓋所有 M.2 SSD 插槽外，每面插槽的底部都設有鋁金屬散熱片，確保能夠兼顧 SSD 背面的 Nand Flash 顆粒的散熱需要。還特地在由 CPU Lanes 提供、最主要的 M.2 SSD 插槽上搭載了備有兩根導熱管的鰭片式散熱器，以主機板上的 M.2 散熱方案來說十分誇張。

▲ 提供 4 組 SATA 6Gbps 連接埠

此外，主機板設有 Intel Z690 系統晶片組提供的 4 組 SATA3 6Gbps 連接埠，支援 RAID 0、RAID 1、RAID5、RAID 10 運作模式，滿足用家對儲存裝置擴充性的要求。

預裝式 I/O 擋板

▲ 擁有多達 10 組 USB 3.2 接口

GIGABYTE Z690 AORUS XTREME 採用了預裝式 I/O 檔板設計，一方面簡化了使用者的安裝步驟，亦避免了組裝好整部電腦才發現沒有安裝擋板的憾事發生。

▲ 前置 USB 3.2 Gen 2x2 20Gbps 接口

週邊連接性方面，主機板後置面板提供了多達 10 組 USB 3.2 Gen2x1 連接埠，全部支援最高 10Gbps 傳輸速度，以及 1 組 USB 3.2 Gen 2x2 20Gbps 前置 Type-C 接口，連接性非常完整。

▲ 透過 Intel JHL8540 晶片提供兩組 Thunderbolt 4 接口

作為旗艦級的主機板，Z690 AORUS XTREME 還設有兩組 Thunderbolt 4 接口，能夠提供高達 40Gbps 的傳輸頻寬，而且具備顯示輸出功能，支援 DisplayPort 1.4 傳輸協定，能夠提供兩組 4096 x 2304 @60Hz 或單一 8K 影像輸出。

10GbE + 2.5GbE 網絡連接

網絡發展越來越快，現時香港已經有網絡供應商提供單一 10Gbps 網絡方案，相信 10GbE 網絡將會逐漸成為網路服務的新趨勢，傳統的 Gigabit Ethernet LAN 已經不能滿足高端用家的需求，GIGABYTE Z690 AORUS XTREME 就加入了 AQUANTIA AQC113C 網絡晶片，提供一組 10GbE LAN RJ45 接頭，為需要極速網絡連接的進階使用者，提供高速低延遲的網絡體驗，同時可向下兼容 5GbE、2.5GbE、1GbE

及 100Mb Ethernet 連接。

▲ AQUANTIA AQC107 10GbE 晶片 /

Intel I225-V 2.5GbE 晶片

另外透過 Intel I225-V 2.5G 網絡晶片提供一組 2.5Gbps LAN，支援最高 2,500 Mbps 網絡傳輸速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置，而且分開 Dual LAN 處理就可以在下載大型檔案或是上傳備份資料的同時，不影響對外的互聯網連接速度。

INTEL Wi-Fi 6E 無線網絡模組

▲ Intel Wi-Fi 6E AX210 無線網絡模組

另外搭載了 Intel Wi-Fi 6E AX210 無線網絡模組，支援最新 802.11ax Wi-Fi 6E 標準，在沿有的 2.4GHz、5GHz 以外新增一組 6Ghz 頻段的接收能力，近距離傳輸的速度更高、延遲更低，最高無線連接速度可高達 3Gbps，同時支援最新 Bluetooth 5.2 藍牙版本，方便用家連接各種藍牙週邊產品。

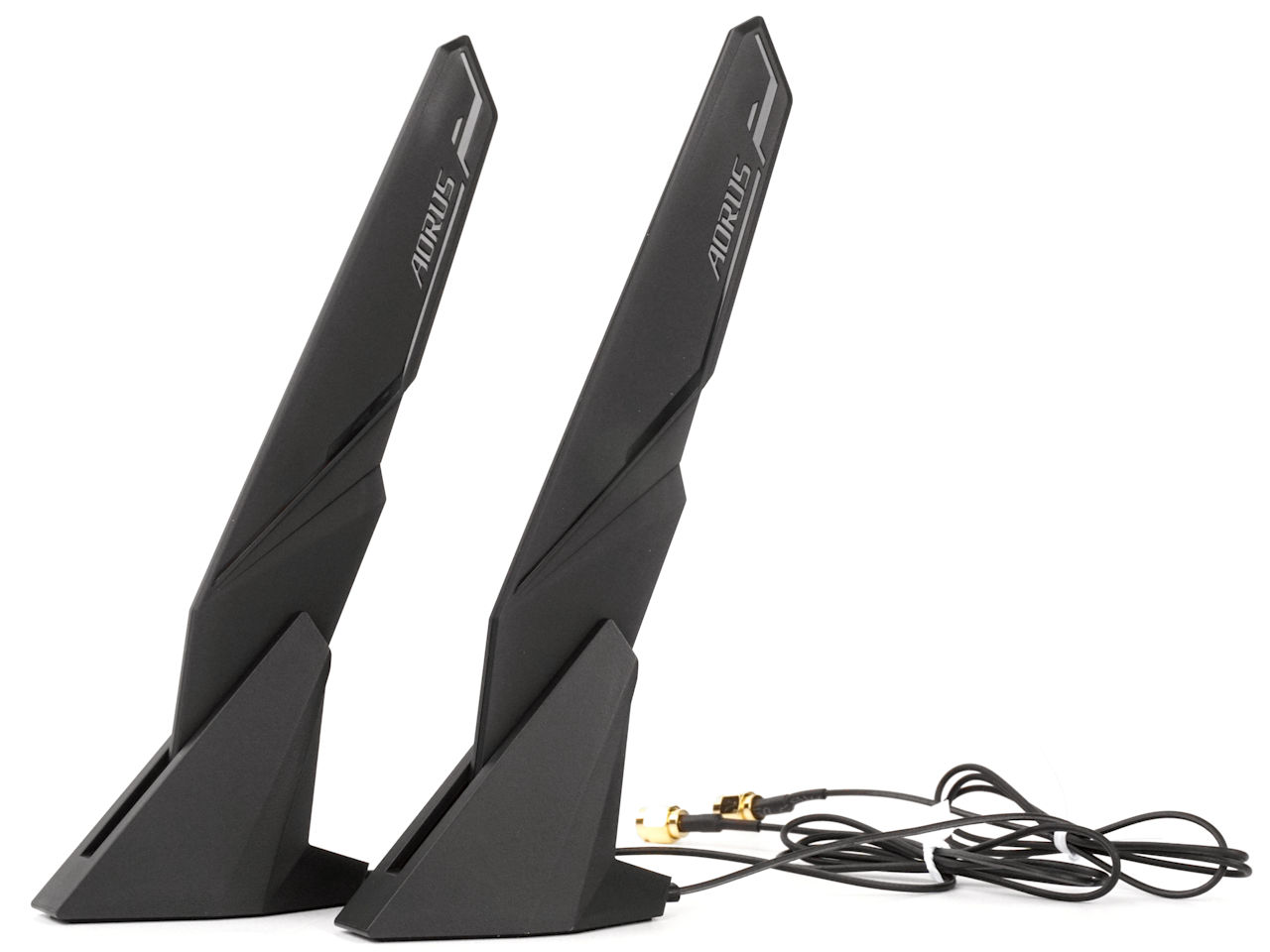

▲ 附連兩支高增益全向式 AORUS 天線

隨主機板附送 2組高增益 Wi-Fi 接收天線，提供 4dBi 訊號增益，相較傳統天線提供高達 2倍的訊號強度。天線為可調整角度式設計，同時天線底座用上防滑膠及加入了磁吸設計，方便用家調整至切合使用環境的指向及放置在理想的接收位置上。

ESSential HEX USB DAC 音效模組

▲ ESSential HEX USB DAC 音效模組

GIGABYTE Z690 AORUS XTREME 的音效輸出方案相當特別，並沒有如平常般在主機板的角落加入音效模組的相關元件，反而是在 I/O Cover 內藏一塊 ESSential HEX USB DAC 音效模組的外置 PCB，再透過 USB 線路的方式連接至主機板，設有 3.5mm 耳機及麥克風接口，以及一個 S/PDIF OUT 光纖輸出。

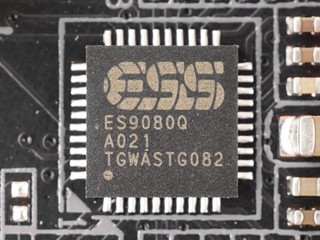

▲ ESS ES9080A (左)、ESS ES9280A (右)

ESSential HEX USB DAC 音效模組的兩個 3.5mm 接口由兩顆 ES9280A DAC 提供，提供高達 +130dB SNR 訊噪比及 +122 dBA 動態範圍，最高輸出能力為 32bit、384kHz PCM，內建 Class-G SABRE 耳機放大器，支援最高 2Vrms 輸出，更擁有獨家 QUAD DAC 架構分別處理低頻、中頻、高頻及超高頻的訊號，配合 WIMA 音響級電容及外部高精度 Clock Gen 晶片，帶來極致低失真的音效還原效果。而 S/PDIF OUT 接口則由一顆 ESS ES9080A 8 通道 DAC 晶片提供，擁有高達 120dB 動態範圍及 -108 dB THD+N，最高輸出能力高達 32-bit 768kHz PCM 及 DSD512。

附送 ESSential 外接式 USB-C DAC

▲ ESSential 外接式 USB-C DAC

GIGABYTE Z690 AORUS XTREME 並沒有前置音效接口，在不加裝額外的音效卡的情況下，機箱的前置音效接口將無法使用。隨主機板就附送了一個 ESSential 外接式 USB-C DAC，提供一個 3.5mm Combo Jack，除了 PC 外還可用在 Notebook、Console 及手機等多種平台上，內建 ESS SABRE HiFi ES9280CPRO DAC 晶片，提供高達 -131dBA SNR 訊噪比及 118 dBA 動態範圍，最高輸出能力為 32bit、384kHz PCM，支援阻抗感應 1.4V 32Ω 與 2V 300Ω 輸出，推力足夠應付高阻抗耳機的需求，取代容易受機箱內部元件干擾的傳統 HD Audio 連接方式。

GIGABYTE Z690 AORUS XTREME 主機板評測

售價︰HK$待定

查詢︰SYNNEX HK (2347-2038)

小編評語：

今次評測的 GIGABYTE Z690 AORUS XTREME 真的完全符合它旗艦級的定位，不但搭載了直出式 20 + 1 相 105A 供電模組，還設有巨型 Fin-Array III VRM 散熱器及超耐久 SMD DDR5 裝甲插槽等強化設計，為超頻愛好者提供強大的處理器及記憶體超頻能力。加上 Thunderbolt 4、10GbE LAN 及 Wi-Fi 6E 等高速完善的連接性，問鼎 Z690 板皇寶座。
