ASRock 推出新一代 Z690 TAICHI 太極主機板，擁有出色的供電設計與完善的週邊功能，在電競玩家還是創作者之間取得完美平衡， 高達 20 相 105A SPS 供電模組、巨型 VRM 散熱器與全幅式裝甲，Killer AX1675 Wi-Fi 6E 與 E3100G 2.5GbE 網絡模式，雙 Thinderbolt 4 接口，ESS SABRE 9218 DAC 音效，全黑化的配色襯托出象徵太極系列的金色齒輪裝飾，值得一提 I/O 上的齒輪 Power On 後會轉動，實在太有型啦 !!

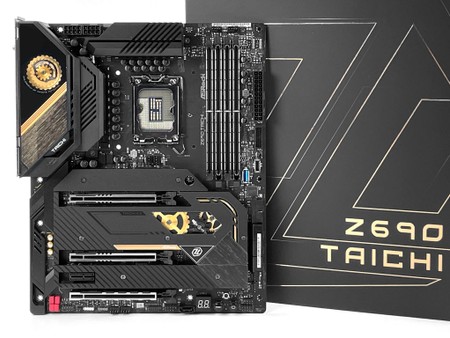

ASRock Z690 TAICHI 太極主機板

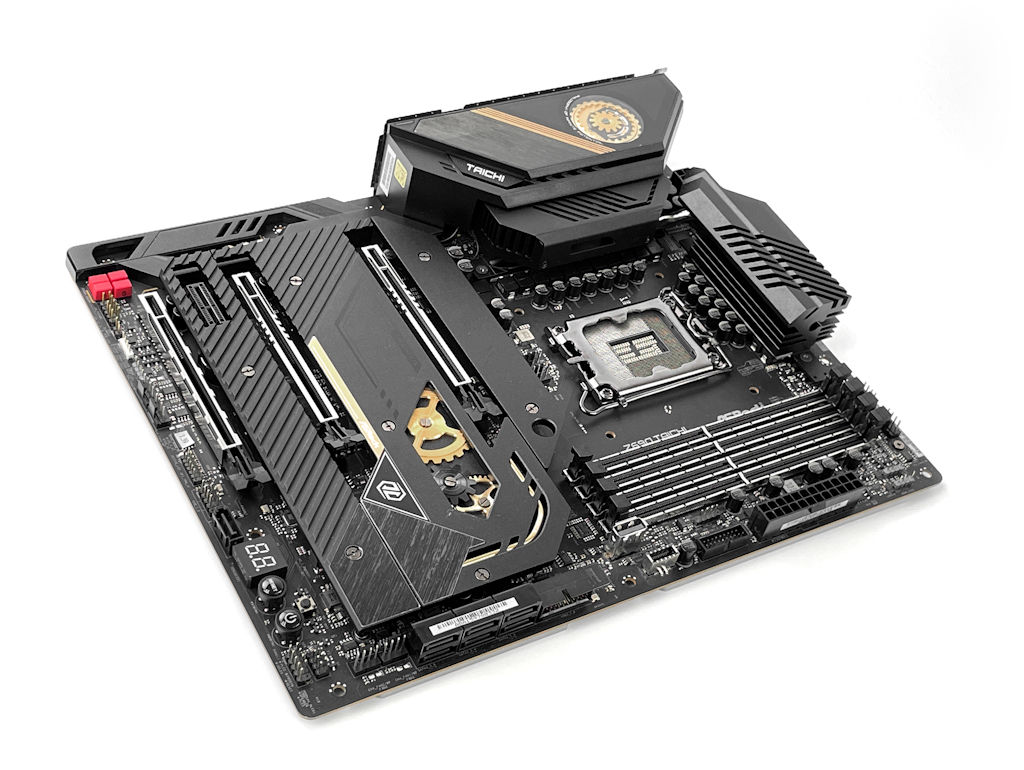

▲ ASRock Z690 TAICHI 太極主機板
新一代 ASRock 太極來了，Z690 TAICHI 無論是外觀還是週邊功能均有所提升，設計方面追求各方面取得最大平衡，升級更強勁的 19 + 1 + 2 相 105 SPS 供電模組，巨型 VRM Heatlink 加入主動式散熱風扇，就算搭配 12 代 Core i9-12900K 處理器在完全負載下仍能保持定，支援新一代 PCIe 5.0 擴充槽、DDR5 記憶體，雙 Thunderbolt 4 / USB 4 高速介面、Killer E3100 Gigabit Ethernet + Killer 1675X Wi-Fi 6E 無線網絡，仲有............個齒輪識得轉㗎！

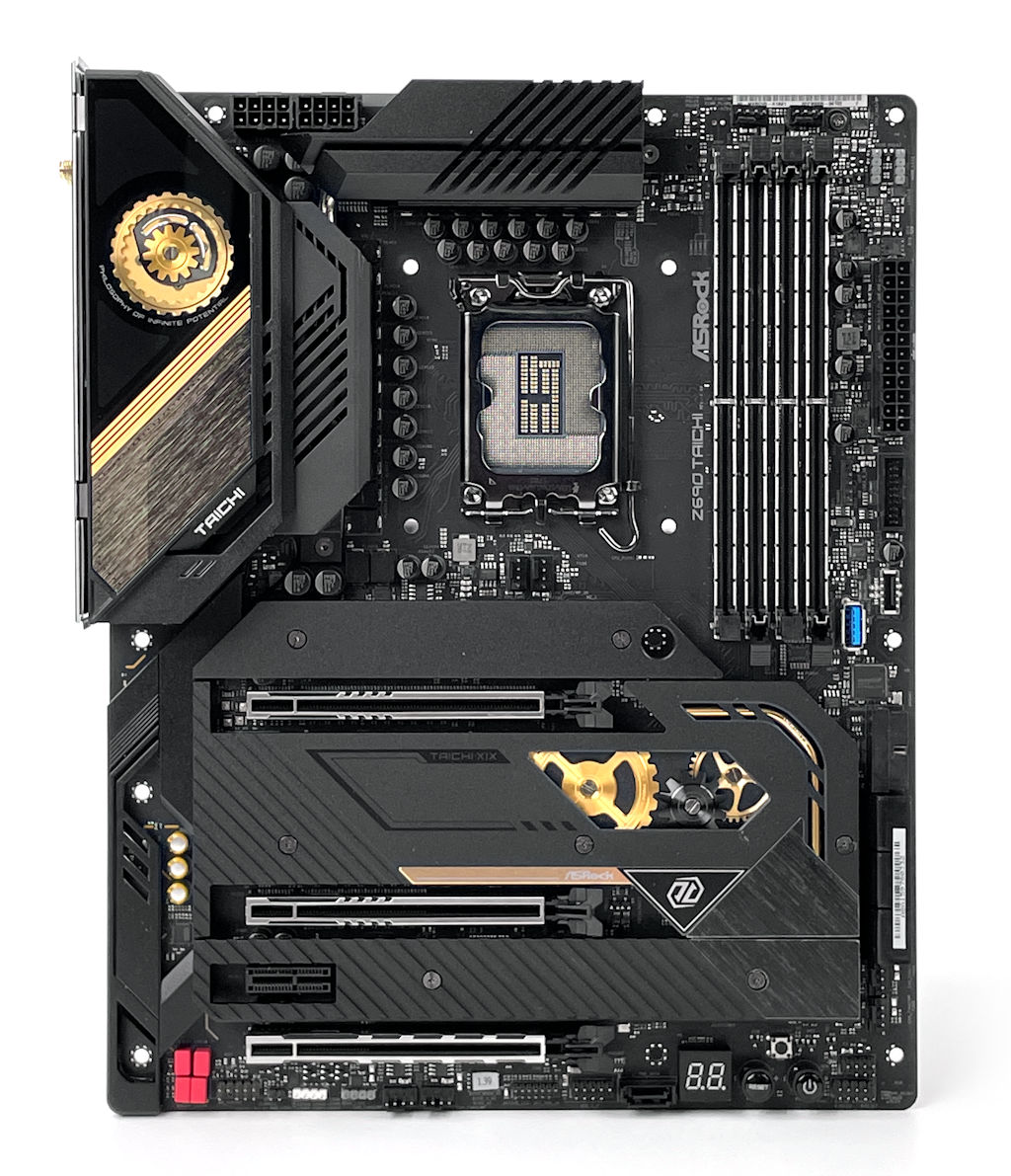

▲ 全幅式黑色裝甲搭配金色齒輪
今代 ASRock Z690 TAICHI 繼續採用 ATX Form Factor 規格、尺寸為 30.5cm x 24.4cm，2oz Copper、8 Layers 黑色 PCB，全幅式黑色裝甲搭配金屬齒輪裝飾，運作時 I/O Cover 與系統晶片上的齒輪會透出 ARGB 燈效，非常帥氣。

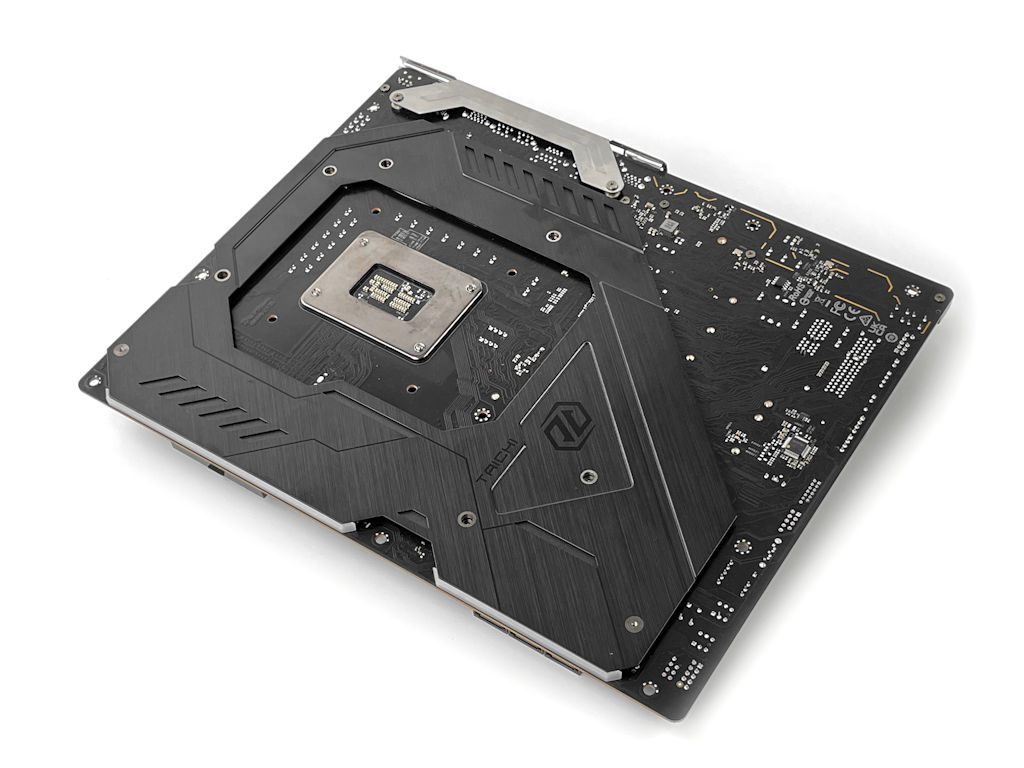

▲ 鋁合金屬背板框架
近年的顯示卡越來越厚重，主機板上的 Heatsink 也越來越大規模，單靠 PCB 實在難以承受如此重量，ASRock Z690 TAICHI 就在板背加入一塊鋁合金背板，有效加強主機板的承重能力，避免彎板以保護內部線路。同時配合導熱墊讓背板從 PCB 及元件吸收少量熱力，提供一定的被動散熱能力。
全新 LGA 1700 Socket 接口
新一代 Z690 晶片組主機板改用全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。
▲ 全新 LGA 1700 Socket
雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。
第 12 代桌上型 Intel Core 處理器規格
| 處理器 | P-Core 數量 | E-Core 數量 | 核心 / 線程 | L3 快取 | P-Core 基礎/最高渦輪/最高渦輪3.0時脈 (GHz) | E-Core 基礎/全最高渦輪時脈 (GHz) | 解鎖超頻 | TDP PL1 | TDP PL2 | IGP |
| Intel Core i9-12900K | 8 | 8 | 16 / 24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | UHD 770 |
| Intel Core i9-12900KF | 8 | 8 | 16 / 24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | - |
| Intel Core i7-12700K | 8 | 4 | 12 / 20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | UHD 770 |
| Intel Core i7-12700KF | 8 | 4 | 12 / 20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | - |
| Intel Core i5-12600K | 6 | 4 | 10 /16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | UHD 770 |
| Intel Core i5-12600KF | 6 | 4 | 10 / 16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | - |
全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。
Intel Z690 系統晶片
▲ Intel Z690 系統晶片
全新 Intel Z690 晶片組將與 CPU 之間進行傳輸的 DMI 通道從以往的 DMI 3.0 升級至 DMI 4.0，同時通道數維持 x8，頻寬相較上代再度翻倍至 15.75GB/s，令擴充裝置及週邊晶片的 I/O 頻寬更充裕，進一步減低出現 DMI 頻寬瓶頸的機會。隨著 DMI 通道的提升，新一代晶片組也能夠提供更多 PCIe 通道，包括 12 組 PCIe 4.0 及 16 組 PCIe 3.0 通道。SATA 及 USB 介面總數不變，但 USB 3.2 Gen 2x2 20Gbps 接口的數量上限提升至 4 個。
支援最高 DDR5-6400 OC

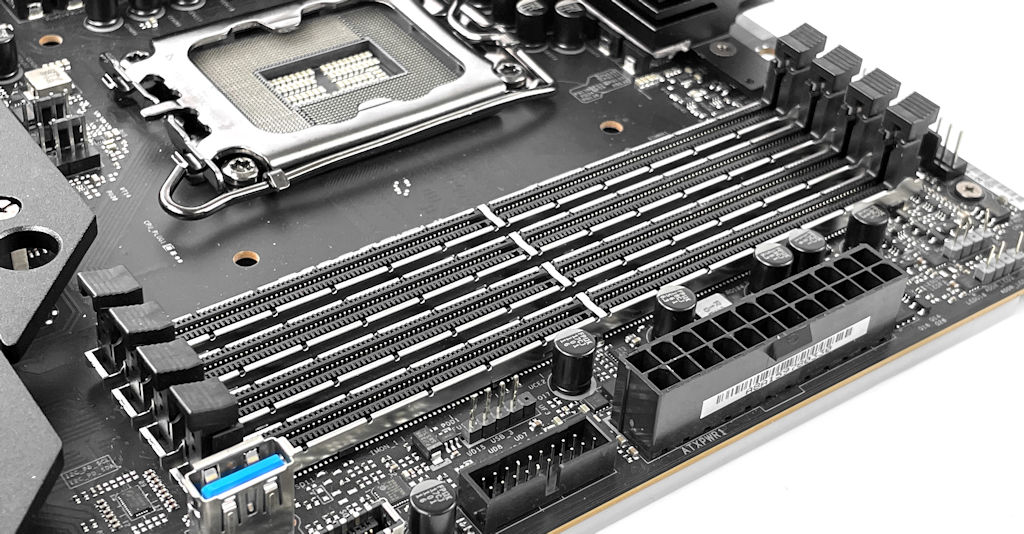

▲ 金屬加固記憶體接口
作為 Z690 平台高階型號，ASRock Z690 TAICHI 支援 DDR5 記憶體配置，由於全新 DDR5 記憶體擁有更高的時脈規格，採用 SMT 表面黏著技術的插槽，與傳統的 DIP 技術相比能採取更短的佈線距離以降低訊號衰減，以及避免焊點焊腳帶來的外部干擾，為防止 SMT Slot 易於損壞，廠方加入Reinforced DIMM 金屬插槽強化固點有助穩定訊號，主機板亦更長壽。

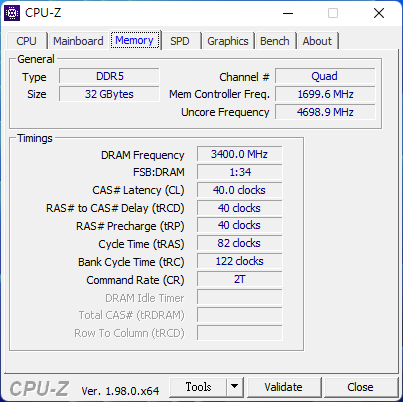

主機板提供 4 DIMM、支援 Quad Channel 記憶體技術， 2 DIMM per 2 Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組、最大支援 128GB 容量，官方規格支援最高 DDR5-6400 OC 超頻，筆者採用 T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝，成功超頻至 DDR5-6800 CL40-40-40-82-122 2T，非常驚人。
19 + 1 +2 相供電設計
▲ 19 + 1 + 2 相直出式供電設計
作為 ASRock 旗艦級 Z690 主機板，ASRock Z690 TAICHI 供電非常扎實，搭載了直出式 20 相供電模組，其中 19 相負責 CPU vCore (黃色)、1 相負責 VCCGT (紅色)、2 相負 VCCAUX (紫色)，相數越多除了能夠提供更高的總電力輸出外，由於每相每節的啟動時間與總相數成反比，更多的相數亦能讓每一組相位在完成該次的電力輸出後有較長的散熱休息時間，讓供電模組在重度的負載下仍能維持最佳的運作溫度，提供更高的工作效率。

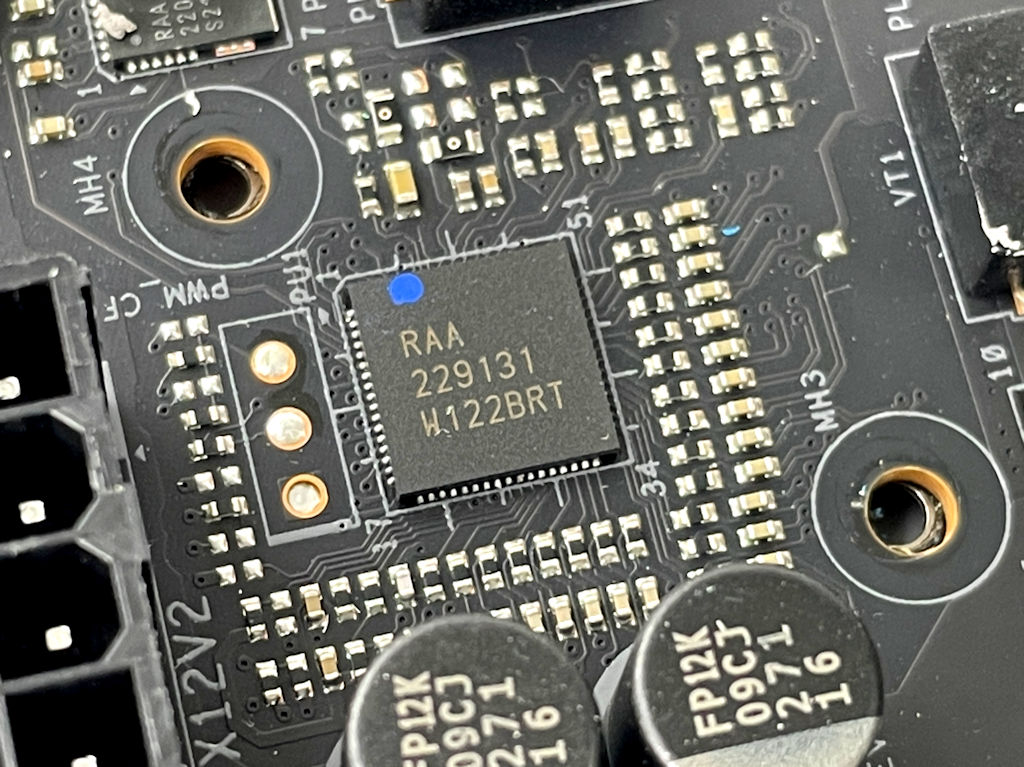

▲ Renesas RAA229131 20相 PWM 控制器
PWM 控制器方面，沒有加入 Phase Doubler 倍相晶片或使用並聯 Power Stage 設計，搭載了全新 Renesas RAA229131 PWM 控制器，單一晶片就提供了多達 20 相數位 PWM 引擎，能夠彈性化地分配相數至最多兩組獨立輸出，對比傳統並聯式及利用倍相器晶片的供電模組擁有更低的電壓漣波效應及更高電源效率。
▲ Renesas RAA220105 105A SPS
每相 vCore 供電都搭配了一顆 Renesas RAA220105 Smar Power Stage 晶片，配合自家 Renesas RAA229系列 PWM 控制器就能夠啟用更精確的系統級電源管理，帶來更佳的 Load Line 及瞬態響應表現。單顆能持續輸出最高 105A 電流，整個 VRM 模組 vCore 部分的總輸出可達 1995A，應付全新 12 代 Core 系列處理器在重度超頻下的負載都是綽綽有餘。
▲ 90A 合金電感、日系 Nichicon 12K 小時電容
搭配 90A Premium 級高效合金電感，相比傳統鐵粉電感有著更高的磁性及熱阻抗，大幅提升可以承受的飽和電流，改善主機板的 vCore 電壓供應表現，降低處理器在突如其來的負載時的 vDrop 水平以加強超頻時的穩定性。除音效模組外，全板皆採用頂級規格的日系 Nichicon 12k 小時聚合物固態電容，在 105ºC 的極端溫度下能至少具備 1.2 萬小時使用壽命，相較市面上不少主機板僅採用 5k 或 10k 小時電容更勝一籌。
▲ 用上特大的 VRM 散熱器
▲ 3cm VRM 散熱風扇 ▲ 6mm 全銅 Heatpipe 導熱管
ASRock Z590 TAICHI 主機板繼續用上特大的 VRM 散熱器，兩個 Heatsink 中間以導熱管連接，再透過一把內置的 3cm 散熱風扇將熱力排走。而且主機板亦附連了額外一組 3cm 散熱風扇及 4cm 風扇支架，供用家加裝在 VRM Heatsink 上，以獲得更強勁的 VRM 散熱效能，將 Dr.MOS 晶片維持在更低的工作溫度，進升供電效率及主機板的耐用性。
Debug Code LED + Flash BIOS 功能
▲ Debug LED + Power / Reset Button ▲ BIOS FlashBack 按鈕
作為旗艦級的主機板型號，實體開機鍵及 RESET 鍵都已經是標準配置，方面在「裸機」平台上進行超頻，而且提供 Q-Code 自我檢測碼，當無法開機時供用家得悉出現問題的部分並進行故障排解。
PCIe 5.0 Steel Slot 插槽
▲ 主機板 PCIe x16 插槽配置
ASRock Z690 TAICHI 提供了 2 組 PCIe x16 插槽，由 CPU 的 PCIe 線路提供，可組成一組 PCIe 5.0 x16 或兩組 PCIe 5.0 x8 配置，支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 顯示卡協同加速配置。另外由 Z690 晶片組的 PCIe 線路提供一組 PCIe 3.0 x4 插槽，採用開放式尾部設計，方便用家連接 PCIe SSD 裝置、視訊擷取卡、音效卡及網絡卡等週邊 AIC。

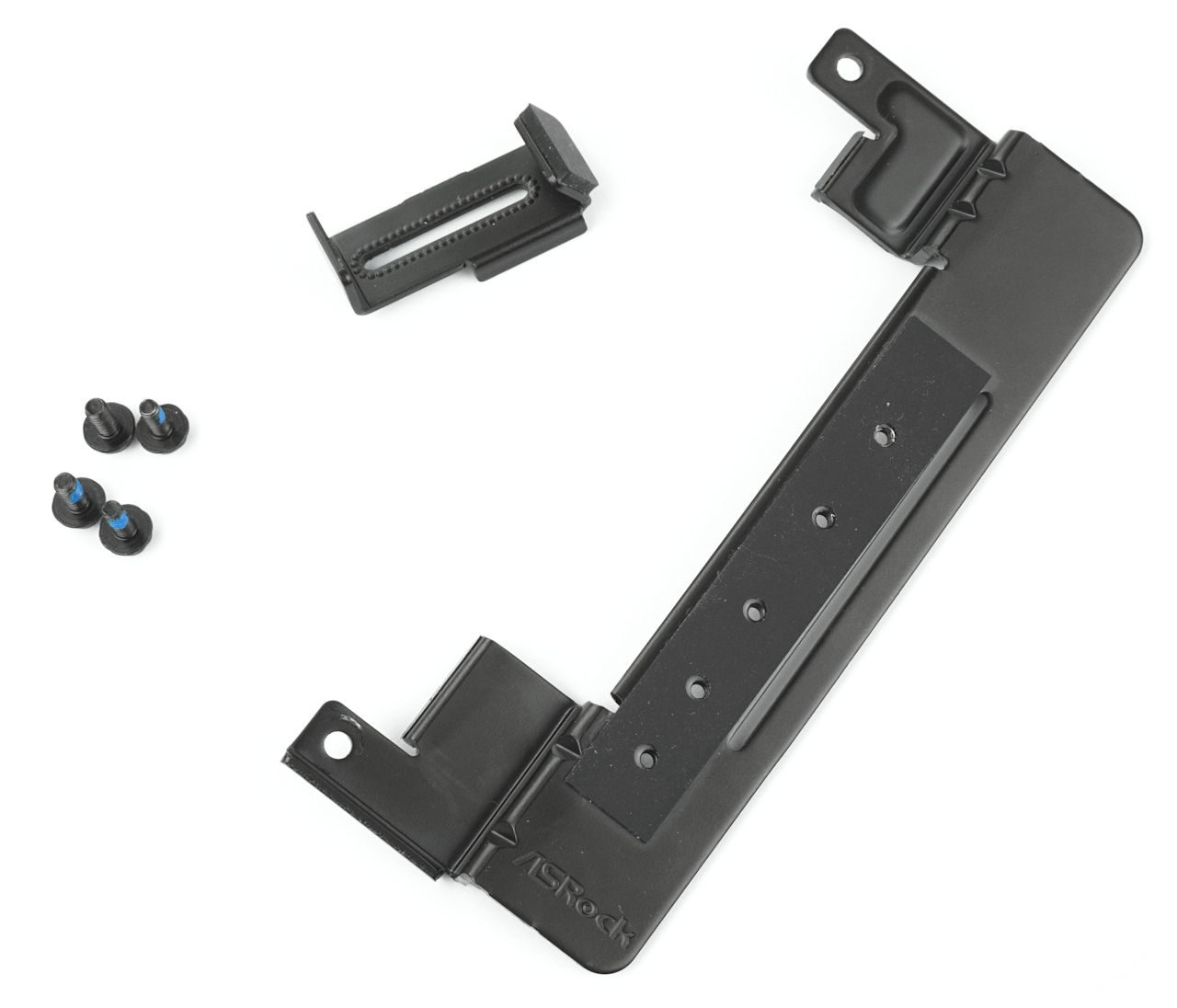

全部的 PCIe x 16 插槽都有加入金屬強化設計，加入全包覆式不鏽鋼外殼及額外的固定焊接點強化，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，大幅延長插槽的耐久度。而除了 PCIe 插槽的加固設計外，Z590 TAICHI 還附贈了自家設計的顯示卡支架，能夠安裝在主機板上，對顯示卡尾部作出承托，對於現時越出越厚重的顯示卡散熱器具有相當大的幫助。
3 組 NVMe M.2 SSD 介面
▲ 總共提供 3 組 NVMe M.2 SSD 介面
儲存裝置方面，總共提供了多達 3 組 M.2 SSD 插槽，其中 1 組由處理器線路提供 ，其餘 1 組都是由 Z690 晶片組提供 ，當中 2 條插槽為 PCIe Gen 4 x4 傳輸規格 (紅色)，只有一條插槽為 PCIe Gen 3x4 規格 (黃色)，另外只有一條插槽支援 SATA 制式的 M.2 SSD 產品，每條插槽的詳細規格可參考下表。同時支援 Intel RST快速儲存技術，能夠組成 RAID 陣列進一步提升系統儲存空間的讀寫性能。
▲ 提供 6 組 SATA 6Gbps 連接埠
此外，主機板總共設有 6 組 SATA3 6Gbps 連接埠，其中 4 組由 Z690 晶片組提供，支援 RAID 0、RAID 1、RAID5、RAID 10 運作模式。
Pre-Installed I/O Shield、2 組 Thunderbolt 接口
▲ 主機板背板 I/O
主機板的 I/O 亦已標配了彈性化背板，設有 BIOS Flashback 按鈕，提供 HDMI IGP 顯示輸出、7.1 聲道音效輸出、2 組 RJ45 網絡連接埠、6 組 USB-A 接口以及 2 組 Thunderbolt 4 USB Type C 接口。
▲ Intel JHL8540 Thunderbolt 4 控制器
加入了 Intel JHL8540 Thunderbolt 4 控制器，提供 2 組 USB Type-C 接口，支援 USB 4.0 及 Thunderbolt 4 傳輸協定，最高提供 40Gbps 傳輸速度，向下兼容於 Thunderbolt 3 及未來推出的 USB 4 介面，更透過 Cypress CYPD6227 USB Type-C Port Controller 提供 USB PD 2.0 快速充電功能，支援最高 9V@3A(27W)或 5V@3A(15W) 電力輸出。同時支援 IGP 顯示輸出功能，搭配全新 Intel Xe 顯示核心提供最高單個 8K 12-bit HDR 或兩組 4K 10-bit HDR 顯示輸出。
▲ Killer E3100G 2.5G 有線網絡晶片
ASRock Z690 TAICHI 亦針對遊戲玩家搭載了雙 Killer 網絡模組，包括 Killer E3100G 2.5G 有線網絡晶片及 Killer AX1675x 無線網絡模組。當中 E3100G 2.5GbE 網絡晶片建基於 Intel I225 Ethernet 控制器，支援最高 2500Mbps 網絡連接速度。而 AX1675x 則是基於 Intel Wi-Fi 6E AX210 無線網絡模組所打造，支援最新 802.11ax Wi-Fi 6E 標準，在沿有的 2.4GHz、5GHz 以外新增一組 6Ghz 頻段的接收能力，近距離傳輸的速度更高、延遲更低，最高無線連接速度可高達 3Gbps，同時支援最新 Bluetooth 5.2 藍牙版本。
▲ Killer AX1675x Wi-Fi 6E 模組
兩者都配搭了 Killer 遊戲網絡加速引擎，用家可以在 Killer Control Center 中作出網絡優先度調配，系統會自動優先處理選定的連線類型的資料封包，從而最佳化網絡頻寬的分配。配合 GameFast 技術，自動調整系統的背景程序，預留最大部分的電腦系統效能應付遊戲資料運算，確保能夠提供最流暢、低延遲的遊戲體驗。
▲ Killer Control Center 主介面
7.1 CH HD Audio 音效模組
而 Z690 TAICHI 的音效模組與上代 Z590 TAICHI 不無二致，後置面板的音效接口就由 Realtek ALC1220 Codec 晶片提供，支援 7.1 聲道環繞音效，具備 110dB SNR 音效輸出(DAC) 品質 及 90dB SNR 錄音 (ADC) 品質，配搭 Nichicon Fine Gold 系列的音效處理電容，能提升音效解析能力及聲音延展擴大效果。
▲ ESS SABRE9218 DAC 晶片、WIMA 音效電容
而前置面板的音效輸入輸出則由 ESS SABRE9218 DAC 晶片提供，具備 32-bit Hyperstream 架構以支援高達 32-bit 384kHz PCM 及 DSD256 規格，提供專業級 130 dB 訊噪比 (SNR) 的 Hypertream 動態範圍，能夠推動超過 600Ω 阻抗的耳機。同時提供 -114 dB 的 THD + N 數值，越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出，搭配 WIMA 音響級電容作電流過濾，提升音效解析能力及避免擾人的電流雜音，為長時間需要配戴耳機的專業遊戲玩家帶來更優秀的音效輸出。
ASRock Z690 TAICHI 主機板
售價︰HK$4,690
查詢︰ASRock
小編評語：
不得不說，ASRock 的 TAICHI 系列真的一塊比一塊做得好看，從一開始的土味滿滿，到上幾代開始變得帥氣，到今代的全黑化型格外觀，加上允現了能夠令齒輪轉動起來的承諾，已經令筆者對主機板大大加分。而豪華的供電用料向來都是 ASRock 主機板的賣點之一，今代 Z690 TAICHI 用上了 18+1-2 相 105A SPS 供電模組，配合 90A 合金電感及標配的 12K 小時電容，提供穩定高效的 CPU 供電能力。
