ASUS 推出全新 ROG STRIX B660-G GAMING WIFI 主機板，是少數加入 Clock Generator 晶片的 B660 主機板，並支援 Non-K OC 超頻，可讓用家以低成本榨盡非 K 版 CPU 的性能，帶來超高性價比的效能提升，即使是只有 6c12t 的 i5-12400 一樣可以擁有 16c32t 1950X 的多核性能。
ASUS ROG STRIX B660-G GAMING WIFI 主機板
▲ ROG Strix B660-G Gaming WiFi 主機板
ASUS 全新推出 ROG STRIX B660-G GAMING WIFI 主機板，採用全新 B660 系統晶片，具備 12 + 1 + 2 相 50A DrMOS 數位供電設計，足夠應付第12 代 Intel Core i5、i7 及 i9 非 K 版處理器平台使用，支援最高 DDR5-6000+ OC 記憶體超頻、最新 PCIe 5.0 傳輸介面、兩組 M.2 SSD 配置、WiFi 6 無線網絡模組、2.5G LAN 網絡模組等，更加入 ASUS G5 PRO CLOCK 晶片，支援 Non-K OC 超頻，可進一步提升系統性能。
▲ 採用 Micro-ATX 規格、ROG 數碼圖騰
ASUS ROG STRIX B660-G GAMING WIFI 主機板採用 M-ATX Form Factor 設計，尺寸為 24.4cm x 24.4cm，採用傳統電競的全黑化主色調，並加入特色 ROG 數碼圖騰，主機板散熱器亦具備斜線材設計，為低調的外觀設添加一點質感。
主機板亦在 I/O Cover中加入發光 ROG 敗家之眼，通電後將會展現 RGB 燈效，充滿 ROG 信仰元素。
支援第 12 代 Core 處理器、全新 LGA 1700 Socket
Intel B660 主機板具備全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。
▲ 全新 LGA 1700 Socket
雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。
第 12 代桌上型 Intel Core 處理器規格
| 處理器 | P-Core 數量 | E-Core 數量 | 核心/線程 | L3 快取 | P-Core 基礎/最高渦輪/最高渦輪3.0時脈 (GHz) | E-Core 基礎/全最高渦輪時脈 (GHz) | 解鎖超頻 | TDP PL1 | TDP PL2 | IGP |
| Intel Core i9-12900K | 8 | 8 | 16/24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | ✔ |
| Intel Core i9-12900KF | 8 | 8 | 16/24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | - |
| Intel Core i9-12900 | 8 | 8 | 16/24 | 30MB | 2.4 / 5.0 / 5.1 | 1.8 / 3.8 | 65W | 202W | ✔ | |
| Intel Core i9-12900F | 8 | 8 | 16/24 | 30MB | 2.4 / 5.0 / 5.1 | 1.8 / 3.8 | 65W | 202W | - | |
| Intel Core i7-12700K | 8 | 4 | 12/20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | ✔ |
| Intel Core i7-12700KF | 8 | 4 | 12/20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | - |
| Intel Core i7-12700 | 8 | 4 | 12/20 | 25MB | 2.1 / 4.8 / 4.9 | 1.6 / 3.7 | 65W | 180W | ✔ | |
| Intel Core i7-12700F | 8 | 4 | 12/20 | 25MB | 2.1 / 4.8 / 4.9 | 1.6 / 3.7 | 65W | 180W | - | |
| Intel Core i5-12600K | 6 | 4 | 10/16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | ✔ |
| Intel Core i5-12600KF | 6 | 4 | 10/16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | - |
| Intel Core i5-12600 | 6 | 0 | 6/12 | 18MB | 3.3 / 4.8 / - | - | 65W | 117W | ✔ | |
| Intel Core i5-12500 | 6 | 0 | 6/12 | 18MB | 3.0 / 4.6 / - | - | 65W | 117W | ✔ | |
| Intel Core i5-12400 | 6 | 0 | 6/12 | 18MB | 2.5 / 4.4 / - | - | 65W | 117W | ✔ | |
| Intel Core i5-12400F | 6 | 0 | 6/12 | 18MB | 2.5 / 4.4 / - | - | 65W | 117W | - | |
| Intel Core i3-12300 | 4 | 0 | 4/8 | 12MB | 3.5 / 4.4 / - | - | 60W | 89W | ✔ | |
| Intel Core i3-12100 | 4 | 0 | 4/8 | 12MB | 3.3 / 4.3 / - | - | 60W | 89W | ✔ | |
| Intel Core i3-12100F | 4 | 0 | 4/8 | 12MB | 3.3 / 4.3 / - | - | 60W | 89W | ✔ | |
| Pentium Gold G7400 | 2 | 0 | 2/4 | 6MB | 3.7 / - / - | - | 46W | - | ✔ | |
| Celeron G6900 | 2 | 0 | 2/4 | 4MB | 3.4 / - / - | - | 46W | - | ✔ |
全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。
全新 Intel B660 系統晶片
▲ PCH 散熱器 & Intel B660 PCH 系統晶片
採用 Intel B660 系列晶片組，相較 Z690 在功能與規格上有所刪減，例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口，B600 則不可分割只有單一 PCIe 5.0 x16，同時 B660 僅支援記憶體超頻，不支援 CPU Ratio 超頻，同時 DMI 4.0 Lanes 亦由 x8 降至 x4，CPU 與 PCH 晶片之間頻寬降至 7.96GB/s，成為了兩者的主要市場區間。
Intel 600 系列晶片組規格
| Intel Z690 | Intel H670 | Intel B660 | Intel H610 | |
| CPU PCIe 5.0 GFX | 1x16 2x8 | 1x16 2x8 | 1x16 | 1x16 |
| CPU PCIe 4.0 SSD | 1x4 | 1x4 | 1x4 | - |
| OC Support | CPU Memory | Memory | Memory | - |
| DMI 4.0 Support | 8 | 8 | 4 | 4 |
| Intel Optane Support | Yes | Yes | Yes | - |
| Max HSIO Lanes | 38 | 32 | 24 | 12 |
| Max PCIe Lanes (4.0/3.0) | 12/16 | 12/12 | 6/8 | 0/8 |
| Max USB 3.2 Suport (Gen 2x2 / Gen 2 / Gen 1) | 4/10/10 | 2/4/8 | 2/4/6 | 0/2/4 |
| Max USB 2.0 | 14 | 14 | 12 | 10 |
| Max SATA | 8 | 8 | 4 | 4 |
此外，Intel B660 晶片組的週邊規格亦較 Z690 有作刪減，HSIO Lanes 數目由 38 個減至 24 個，PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個，因此 PCIe 4.0 SSD 支援數目亦相對減少，SATA 數目亦由 8 個減至 4 個，如果你不需要那麼大的擴充能力， B660 能提供較高的性價比選擇。
支援最高 DDR5-6000+ OC
▲ 支援 4 組 DDR5 DIMM 擴充槽
記憶體方面，ASUS ROG STRIX B660-G GAMING WIFI 主機板為 B660 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。

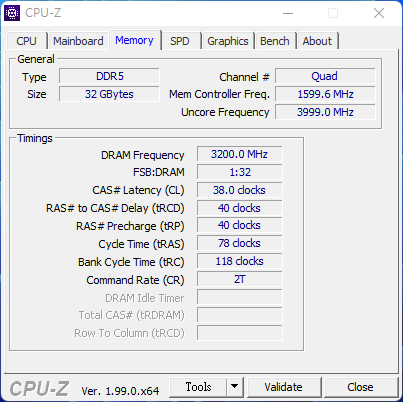

根據主機板的官方規格，ASUS ROG STRIX B660-G GAMING WIFI 最高支援 DDR5-6000+ OC 速度，筆者採用 TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝，在手動調整工作電壓及延遲值後成功超頻至 DDR5-6400 CL38 CR2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力十分強大。
12 + 1 + 2 組 50A DrMOS 供電模組
▲ 12 + 1 + 2 組 50A DrMOS 供電模組
VRM 供電模組方面，ASUS ROG STRIX B660-G GAMING WIFI 主機板採用 15 組 Power Stages 供電模組，其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、2 組為 VCCAUX 供電，而 vCore 部分採用 Teamed 供電架構，相比 Phase Doubler 供電架構，可有效提升 Transient Response 瞬態響應的時間，大幅縮短約 20ns 的供電反應延遲，亦能有效減低的 Vdrop 幅度達 30mV，以提供更穩定的供電輸出。

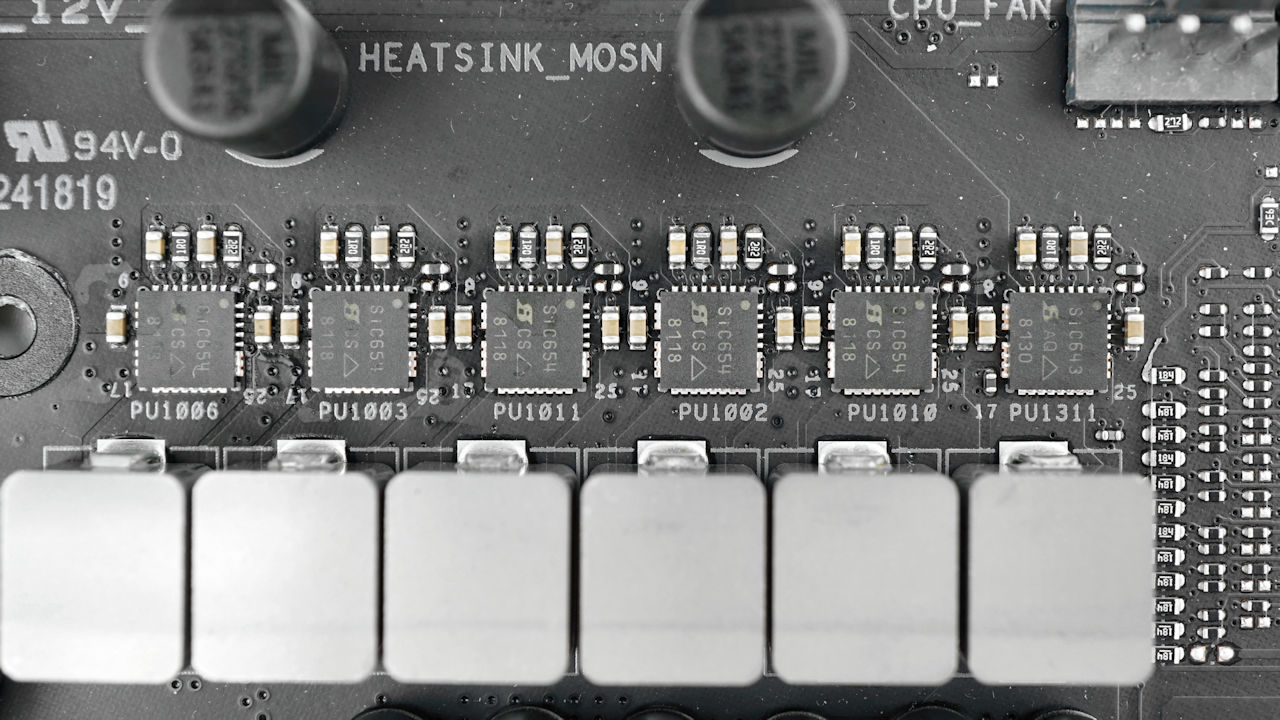

▲ SiC654 DrMOS 晶片、SiC643 DrMOS 晶片
ASUS ROG STRIX B660-G GAMING WIFI 主機板採用自家 DIGI+ EPU ASP2100 PWM 控制器，支援雙通道輸出配置，並以 12 (6x2) + 2 相 Teamed 雙倍功率級運作，驅動12 組 CPU vCore 供電和 1 組 VCCGT 供電，配搭 12 組 Vishay SiC654 50A DrMOS 晶片和 1 組 Vishay SiC643 60A DrMOS 晶片，vCore 供電每兩個 Power Stages 為一個相位，並每個 Power Stages 都擁有獨立迴路，每相位供電能處理高達 120A 的電流，vCore 部分總輸出可達 600A 電流負。
全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 OnSemi NCP81270C PWM 控制器，直出驅動 2 相 VCCAUX 供電，配搭 2 組 1 上 4C10C + 1 下 4C06C MOSFET 配置。
▲ 金屬合金功率電感、鈺邦 MIL 5K 黑色電容
採用金屬合金功率電感搭配低電阻台系鈺邦 MIL 5K 小時系列黑色電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，在 105ºC 極端環境下能具備至少 5 千小時使用壽命，帶來更穩定的供電輸出。
▲ ATX 8+4-pin CPU 供電插槽
ASUS ROG STRIX B660-G GAMING WIFI 主機板採用 1 組 ATX 8-pin 和 1 組 ATX 4-pin CPU 供電插槽，以提供足夠的 CPU 電源功耗需求。
大型鋁擠鰭片散熱器
▲ 大型鋁擠鰭片散熱器
ASUS ROG STRIX B660-G GAMING WIFI 主機板採用 2 組大型鋁擠散熱器，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。
SMT PCIe 5.0 插槽、不鏽鋼 SafeSlot PCIe x16 插槽
ASUS ROG STRIX B660-G GAMING WIFI 主機板提供了 2 組 PCIe x16 插槽，分別支援 PCIe 5.0 x16 和 PCIe 3.0 x4，上方的 PCIEX16(G5) 由 CPU LANES 提供和下方的 PCIEX16(G3) 插槽由 B660 晶片組提供，另外透過 B660 晶片組提供 2 組 PCIe 3.0 x1 插槽，可供用家接駁視訊擷取卡及音效卡等擴充裝置使用。
▲ 不鏽鋼 SafeSlot PCIe x16 插槽
PCIEX16(G5) 插槽皆採用不鏽鋼 SafeSlot 金屬外殼加固插槽，可增強插槽的承托力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIE1 更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。
PCIe 插槽配置
| PCIe 插槽 | PCIe 速度 | PCIe Lanes 分配 |
| PCIEX16(G5) | PCIe 5.0 x16 | CPU |
| PCIEX1(G4)_1 | PCIe 4.0 x1 | B660 |
| PCIEX1(G4)_2 | PCIe 4.0 x1 | B660 |
| PCIEX16(G3) | PCIe 3.0 x4 | B660 |
2 組 M.2 SSD、4 組 SATA 3 介面
▲ 提供 2 組 M.2 SSD 介面配置
ASUS ROG STRIX B660-G GAMING WIFI 主機板提供 2 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4，並由 CPU LANES 提供，PCH 散熱器左側的 M2_2 插槽支援最高 PCle 4.0 x4，並由 B660 晶片組提供。另外設有 Q-Latch 塑料固定夾扣的快速安裝設計。
▲ 具備金屬散熱器
為滿足高速 M.2 SSD 產品的散熱需求，M2_1 和 M2_2 插槽皆具備金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。
M.2 SSD 插槽配置
| M.2 插槽 | M.2 速度支援 | M.2 長度規格 | Lanes 分配 |
| M2_1 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | CPU |
| M2_2 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | B660 |

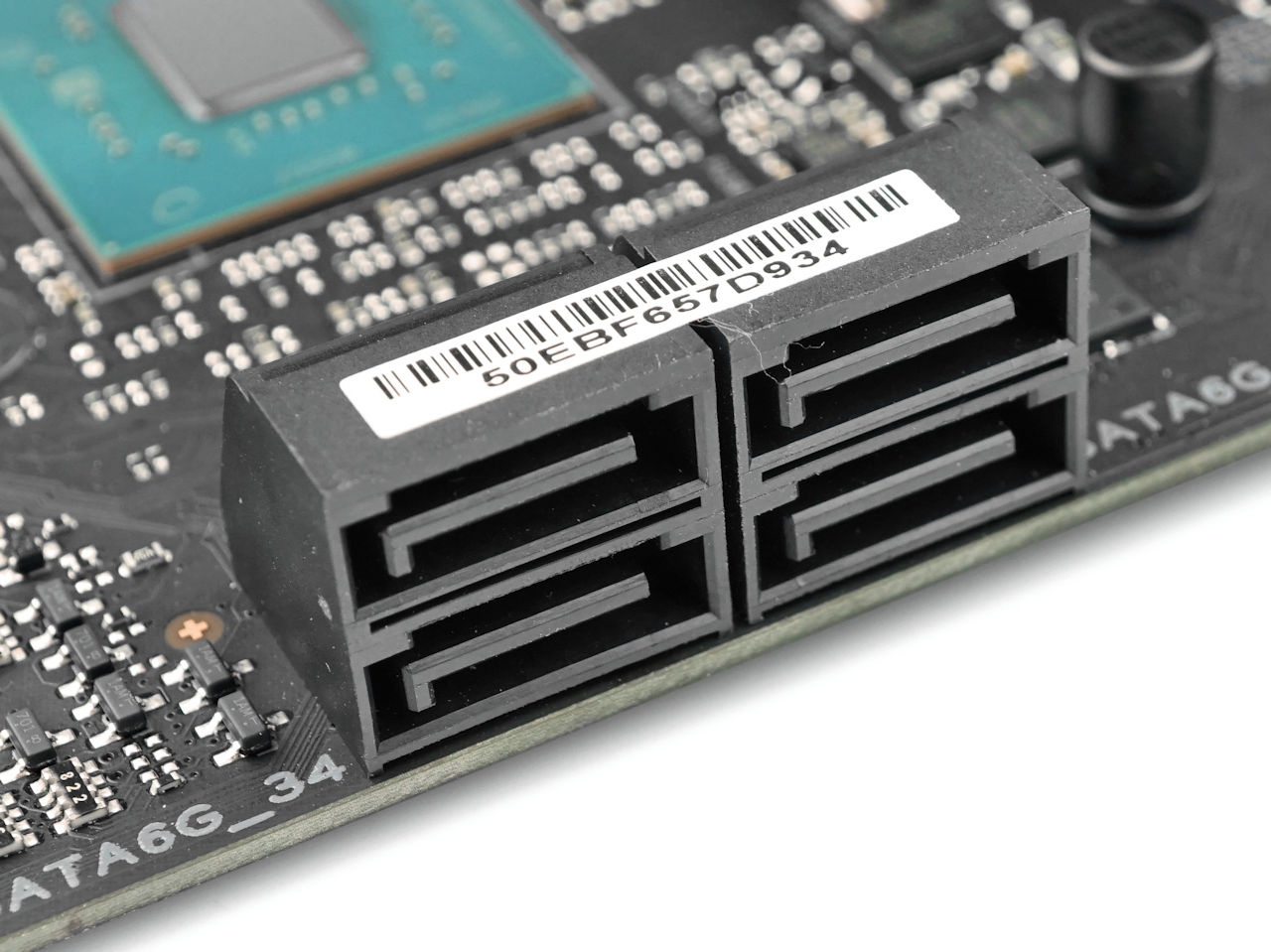

此外，主機板提供了 4 個 SATA 6Gbps 接口，由 B660 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。
Pre-Installed I/O Shield、9 組後置 USB Port
ASUS ROG STRIX B660-G GAMING WIFI 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。
主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組DisplayPort 影像輸出接口 ，分別支援最高 4096x2160@60 Hz 解析度及最高 8192x4320@60Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 4 組 USB 2.0 Type-A 接口、2 組 USB 3.2 Gen 1 5Gbps Type-A 接口、1 組 USB 3.2 Gen 1 5Gbps Type-C 接口、1 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen2x2 20Gbps Type-C 接口。
▲ 前置 USB Type-C 接口
另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口，整體 USB 連接性非常充足。
BIOS Flashback 按鈕

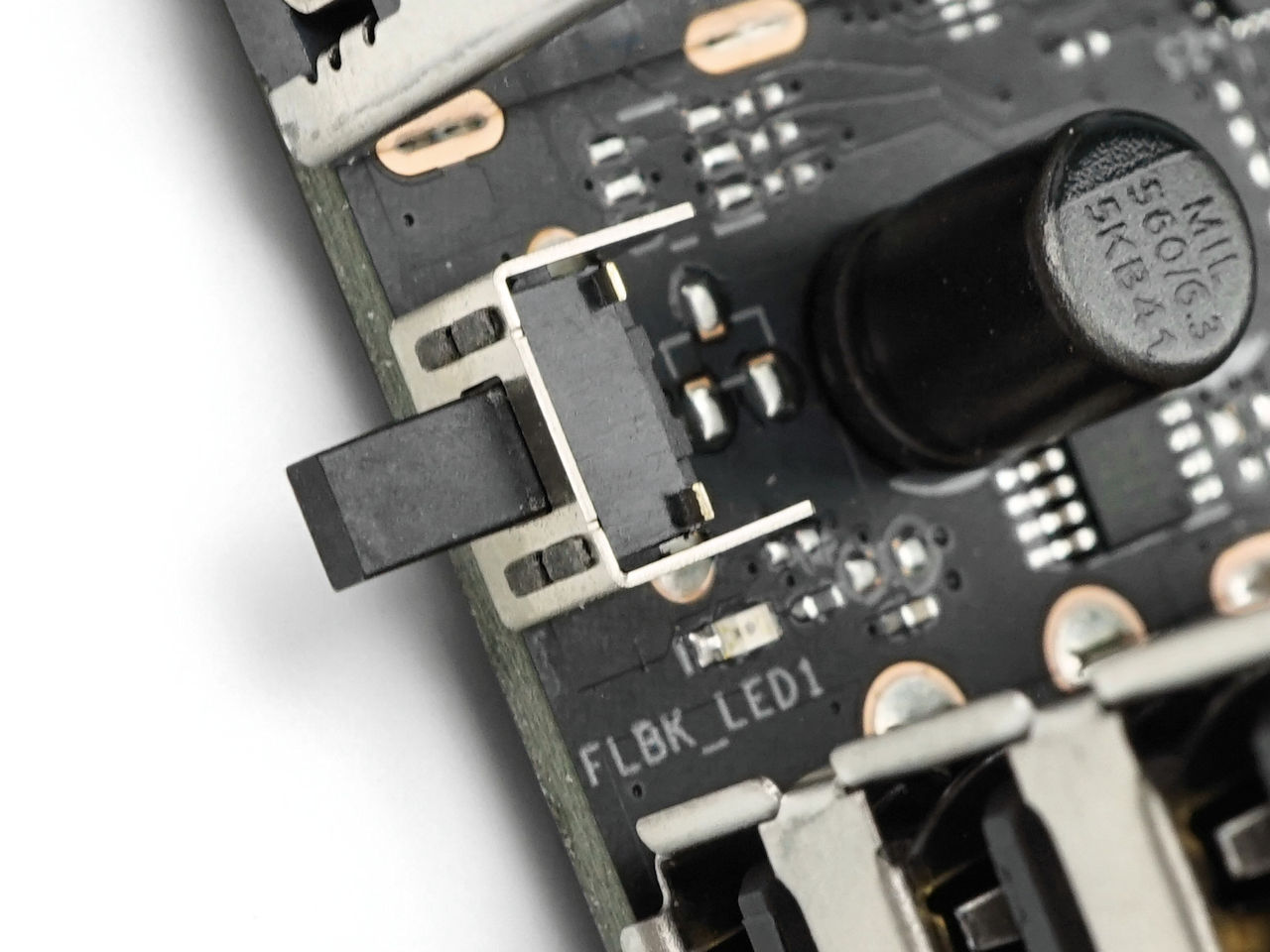

ASUS ROG STRIX B660-G GAMING WIFI 設有 BIOS Flashback 按鈕，在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。
Intel 2.5G LAN 網絡模組
▲ Intel I225-V 2.5G 網絡晶片
ASUS ROG STRIX B660-G GAMING WIFI 採用 Intel I225-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。
Wi-Fi 6 無線網絡模組
▲ Intel AX201 WiFi Card
ASUS ROG STRIX B660-G GAMING WIFI 採用 Intel Wi-Fi 6 AX201 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，最高無線連接速度可高達 3Gbps，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。
ROG SupremeFX 7.1 S1220A Codec 音效模組
▲ S1220A 音效晶片
ASUS ROG STRIX B660-G GAMING WIFI 採用特製 S1220A 音效晶片，建基於 Realtek ALC1220 晶片，支援 7.1 聲道環繞音效、音效格式最高為 32-bit / 192KHz，提供 120dB 訊噪比 ( SNR ) 音效輸出品質及113dB 訊噪比 ( SNR ) 錄製輸入品質，具備左右聲道的線路隔離設計、SupremeFX 金屬外殼屏蔽，配搭 Nichicon Fine Gold 音效處理電容，提供更加純淨自然的高音質音響效果，另外前置音效輸出搭配 SAVITECH SV3h712 op-amp 運算放大器，確保可驅動高抗阻的耳機。
Aura Sync RGB 燈效支援
為滿足用家需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 2 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，並支援 Aura Sync RGB 控制，讓用家為系統佈置更豐富的 RGB 燈效。
ASUS G5 PRO CLOCK 晶片
▲ ASUS G5 PRO CLOCK 晶片
ASUS ROG STRIX B660-G GAMING WIFI 主機板加入 ASUS G5 PRO CLOCK 時脈產生器晶片 (Clock Generator)，可提供獨立調整 BCLK 及 DMI / PCIe 頻率，實現 Non-K OC 超頻功能。
Intel i5-12400 Non-K OC 效能測試
測試平台：
Intel Core i5-12400 處理器
Cooler Master MasterLiquid PL360 FLUX 水冷散熱器
ASUS ROG STRIX B660-G GAMING WIFI 主機板
TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體
Windows 11 Pro Version 21H2
筆者採用官網下載的 BIOS 1014 版本，在 Advanced Mode 的 Ai Tweaker 頁面中，把 Ai Overclock Tuner 設定到 Manual 便可手動調整 BCLK 頻率，不過沒有出現 ASUS Z690 BIOS 的 PCIE 頻率。
在 Ai Tweaker 中的 Tweaker's Paradise 頁面，沒有出現 ASUS Z690 BIOS 顯示的 Unclock BCLK OC 的選項，不過並不影響調整 BCLK 頻率，疑似是默認開放解鎖 BCLK 超頻。
調整 BCLK 頻率及其他設定後，在儲存設定時，BIOS 提醒主機板(電腦) 將會以關機再重啟的方式來啟動 BCLK OC 超頻功能，而實際在關機再重啟後的黑畫面狀況需要等待約 1 至 2 分鐘的 BIOS POST 時間，假如等待超頻 3 分鐘以後仍未能啟動，代表 BIOS POST 並不成功啟動，即是超頻失敗或是相關設定有問題，需要重設 BIOS。有關 Non-K OC 的操作教學，用家可以查看德國超頻玩家 der8auer 的示範影片。
經過 BIOS 設定調校後，筆者手動調整 BCLK 外頻數值為 131.25MHz、P-Core 倍頻為 40、Ring 倍頻為 36、記憶體頻率為 DDR5 4800MHz、LLC 等級為 Level 6、CPU 電壓為 1.425V，最終成功把 i5-12400 Non-K OC 超頻至 5.25GHz P-Core 時脈、4.725GHz Ring 時脈、DDR5 6300MHz 記憶體頻率。
▲ 預設全核心 4.0GHz (左) & Non-K OC 全核心 5.25GHz (右)

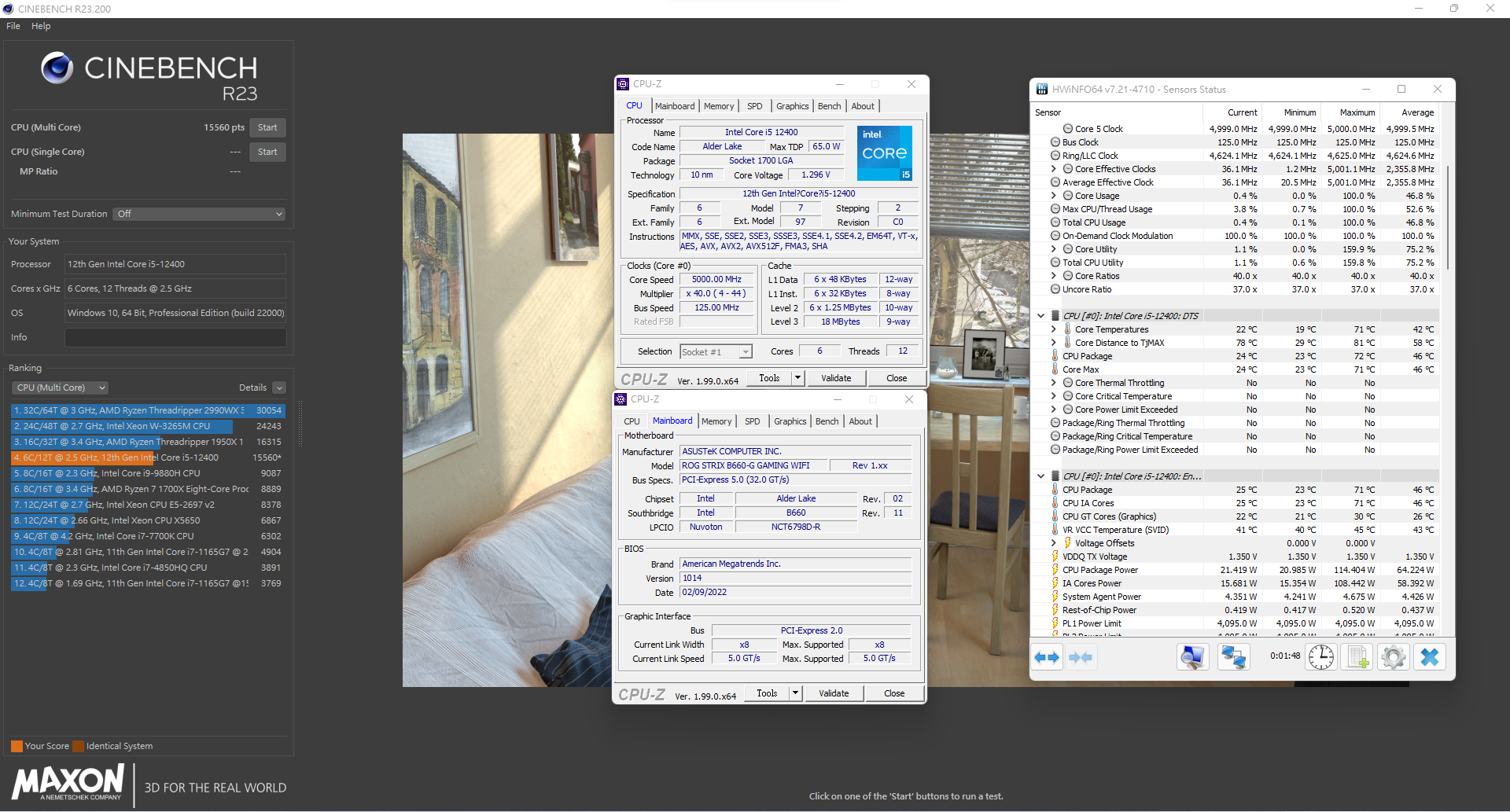

在 Cinebench R23 的多核心跑分測試中，預設為全核心 4.0GHz 的 i5-12400 獲得 12396 pts，Non-K OC 後為全核心 5.25GHz 的 i5-12400 獲得 16313 pts，而最高 CPU Package 温度為 91°C，最高 CPU Package Power 為 132.5W。與預設全核心 4.0GHz 相比，效能提升了約 31.5%，而跑分分數也到達 16c32t 的 Ryzen Threadripper 1950X CPU 水平。
▲ Non-K OC 全核心 4.8GHz (左) & Non-K OC 全核心 5.0GHz (右)
不過對於追求低成本高性價比高性能的用家們，也不需要像筆者追求極限的性能提升，配搭使用較昂貴的水冷散熱器和 Non-K OC 超頻至 5.25GHz。一般而言，考慮到配搭較便宜的風冷散熱器，並不能承受太高 CPU 功耗和需要保持較低的温度表現，i5-12400 Non-K OC 超頻到全核心 4.8GHz 或 5.0GHz，其實已經可以獲得不錯的效能提升，也更適合為一般用家的追求目標。
ASUS ROG STRIX B660-G GAMING WIFI 主機板
售價︰HK$1,899
查詢︰ASUS Hong Kong (3582-4770)
平平評語：
ASUS 全新推出 ROG STRIX B660-G GAMING WIFI 主機板，擁有不俗的供電設計以及充足的主機板連接和擴充功能，更是少數的 B660 主機板加入了 Clock Generator 晶片，並支援 Non-K OC 超頻，可讓用家以零成本或低成本，進一步提升 Intel 12 代非 K 版 CPU 處理性能，為 B660 主機板帶來不俗的可玩性。
