2022-06-06
GPU、GDDR6 時脈再提升 !!
ROG STRIX Radeon RX 6750 XT OC 顯示卡
文: John Lam / 評測中心


ASUS 推出全新 ROG STRIX Radeon RX 6750 XT OC 顯示卡,採用全新 Navi 22 XTX 繪圖核心,沿用 RDNA 2 GPU、TSMC 7nm 制程,雖然規格沒有變化但 GPU 時脈進一步提升,同時換上更高速的 18Gbps GDDR6 記憶體,非公板 PCB、12 相供電設計,配搭 2.9 Slot、三風扇散熱器,GPU 時脈提升至 2,643MHz (OC Mode),性能更上一層樓。



ROG STRIX Radeon RX 6750 XT OC 顯示卡



ROG STRIX RX 6750 XT OC



AMD 正式發佈全新 Radeon RX 6x50 顯示卡系列,包括了 Radeon RX 6650 XT、Radeon RX 6750 XT 與 Radeon RX 6950 XT,沿用 RDNA 2 GPU 微架構、TSMC 7nm 制程,雖然 GPU 規格規格沒有變化,但 GPU 核心時脈再提升,並同時換上更高速的 18Gbps GDDR6 記憶體顆粒,遊戲性能將進一步提升,對手將會是 GeForce RTX 3060、GeForce RTX 3070 與 GeForce RTX 3090。



ROG STRIX RX 6750 XT OC

RX 6750 XT

ROG STRIX RX 6750 XT OC

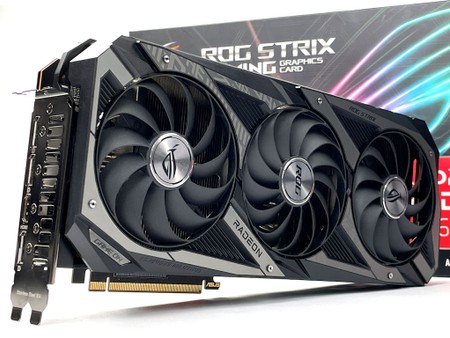

收到由廠方送測的 ROG STRIX Radeon RX 6750 XT OC 顯示卡,屬於 AMD RDNA 2 微架構的半代更新,外觀設計採用素黑色配襯金屬銀作主色,用上大量多邊形及不規則線條設計,並且在正面加入 ROG 遊戲標語圖騰及華碩台北總部 GPS 座標號碼,頂部更有一整條 RGB 燈帶,燈效還會映照到下方的風扇上,整張卡充滿 ROG 信仰電競美學。









非公板 PCB、12 相供電設計

ROG STRIX RX 6750 XT OC

ROG STRIX RX 6750 XT OCROG STRIX RX 6750 XT OC

▲ 10 + 2 相供電設計





具備 12 相供電模組設計,VRM 控制器方面採用 Infineon IR35217,GPU 及 GDDR6 分別佔用 10 相及 2 相供電,其中 GPU 供電採用 VISHAY SiC649A Dr.MOS,每相可承受 60A 持續電流通過,而 GDDR6 供電則採用較為常見的 VISHAY SiC632A Dr.MOS 晶片,提供單相 50A 持續電流輸出,能夠充分滿足 NAVI 22 XTX 繪圖核心及 6 顆 GDDR6 記憶體顆粒的供電需求。







搭載 AMD Navi 22 XTX 繪圖核心



AMD Radeon RX 6750 XT 系列顯示卡搭載了代號為 Navi 22 XTX 的繪圖核心,晶片編號為「215-127000144」,採用 TSMC 7nm FinFET (N7) 制程,內建 268 億個電晶體、Die Size 約為 335mm²,擁有 40 個 Compute Unit (CU),內建 2,560 個 SP、160 個 Texture Units 及 64 個 ROP 運算單元,最高 Pixel Fillrate 達 166.4 GP/s、Texture Fillrate 達 416 GT/s。





ROG STRIX RX 6750 XT OC

▲ AMD NAVI 22 XTX 繪圖核心





基本上 RX 6750 XT 與 RX 6700 XT 規格相同,分別在於時脈上進一步提升,ROG STRIX Radeon RX 6750 XT OC 核心時脈為 2,554MHz Game Clock、2,623MHz Boost Clock,啟動 OC Mode 後更會上升至 2,574MHz Game Clock、2,643MHz Boost Clock。





18Gbps GDDR6 記憶體顆粒



記憶體方面,AMD Radeon RX 6750 XT 顯示卡採用 192bit 記憶體介面、16GB GDDR6 記憶體容量,相較 RX 6900 XT 採用 16Gbps GDDR6 記憶體顆粒,RX 6750 XT 升級至 18Gbps GDDR6 記憶體顆粒,真實記憶體頻寬由 384GB/s 提升至 432GB/s,再加上AMD 在 GPU 中加入了 96MB Inifinity Cache,令其等效記憶體頻寬接近 1.326TB/s,記憶體性能絕不輸 256bit GDDR6X。





ROG STRIX RX 6750 XT OC

▲ SAMSUNG K4ZAF325BM-HC18 GDDR6 記憶體顆粒





記憶體方面,採用了 6 顆 SAMSUNG GDDR6 512M x32 (18Gbps) 顆粒,型號為「K4ZAF325BM-HC18」,總容量為 16GB,採用 180-Ball FBGA、規格為 18Gbps 速度。







2.9 Slot 巨型散熱器

RX 6750 XT

▲ 2.9 Slot 巨型散熱器





ASUS ROG STRIX Radeon RX 6750 XT OC 採用 2.9-Slot 巨型散熱器,加入 MAXCONTACT 鏡面拋光技術處理,透過精密的平滑化加工減少金屬表面的細微坑紋,最大化散熱器及繪圖核心之間的接觸面積,配合 7 支全銅導熱管,將 GPU 及 GDDR6 記憶體的廢熱迅速傳導至每一片散熱鰭片。





RX 6750 XTRX 6750 XT

▲ MAXCONTACT 鏡面拋光技術 ▲  7 支 6mm 導熱管





散熱器採用 MAXCONTACT 鏡面拋光技術,把散熱器底座表面打磨至如鏡面般極緻平滑,能最大化減少散熱器表面與核心晶片及供電元件之間的空隙,讓兩者之間的接觸面大幅提升,能暢速地把核心晶片的廢熱傳遞到導熱管及散熱鰭片上。此外,散熱器亦以獨立導管分區散熱的方式,隔開 GPU 及供電模組的散熱區域,降低 VRM 元件的温度以提升供電效率及供電穩定性。





ROG STRIX RX 6750 XT OC

▲ 採用正逆轉向軸向式風扇





配合 3 把全新的 9.5cm 軸向式風扇,左右兩把風扇為 11 片扇葉設計、中央風扇為 13 片扇葉設計,更多的扇葉能夠有效提升引入的風流量,而且中央的風扇與相鄰風扇的轉向相反,能夠減少亂流引起的風噪聲。





RX 6750 XT

▲ 軸向式風扇加入導風環設計





所謂的軸向式風扇就是加入環形密封環增強結構完整性,集中引導氣流,能夠大幅加強風扇的風量及風壓,而且左右側風扇的導風環亦改為鋸齒狀及改得更加纖薄,以增加兩側的風扇進風量,提供更高的散熱效率。





ROG STRIX RX 6750 XT OC

▲ FanConnect II 混合控制風扇插座





另外,由於顯示卡的發熱量已經遠比不少高階 CPU 更高,單靠主機板的溫度傳感器對機箱風扇進行控速可能不夠準確,ASUS ROG STRIX Radeon RX 6750 XT OC 就在卡尾加入 2 個 4-Pin FanConnect II 混合控制風扇插座,可連接至 PWM 或 DC 機箱散熱風扇,參考 GPU 的溫度去控制風扇的轉速,讓機箱風扇更及時地加速抽走顯示卡帶來的熱力,打造最佳系統散熱佈局。







鋁金屬框架 + 透風柵洞金屬背板

ROG STRIX RX 6750 XT OC

▲ 設有鋁金屬框架





為防止 PCB 被巨型散熱器的重量壓彎,顯示卡加入了鋁金屬框架及金屬背板設計,大幅加強 PCB 的承重能力。而且在背板及 PCB 之間設有導熱貼,將 PCB 熱力傳導至背板上,稍為降低運算元件的運作溫度。

ROG STRIX RX 6750 XT OC

▲ 透風柵洞金屬背板





在金屬背板的尾部開了一個柵洞,讓正面的風流更容易地從柵洞上穿過並離開卡身,讓廢熱直接流向機箱尾部的風扇,避免因長時間進行高負載運算而出現的積熱問題。





設有 Dual BIOS Switch



RX 6750 XT

▲ Dual Bios Switch





顯示卡亦加入了雙 BIOS 設計,分別是 Performance Mode 及 Quiet Mode,選用 Silent 模式可限制風扇轉速,即使在高負載時仍會使用較低的風扇轉速,從而減少風扇轉動帶來的嘈音,為用家提供更加寧靜的運作表現。





ROG STRIX RX 6750 XT OC

提供了 3 個 DisplayPort 1.4 DSC 接口、 1 個 HDMI 2.1 接口顯示輸出,無論是 DisplayPort 或是 HDMI 介面均可以提供 8K @ 60Hz 解析度輸出,這是 4K 像素的 4 倍頻寬需求,更支援 VEGA DSC 1.2 技術提供更高壓縮的無損顯示功能,並且單卡可以提供最高 2 個 8K @ 60Hz 顯示輸出,或是採用 2 組 DisplayPort 接線提供 1 個 8K @120Hz 輸出。









效能測試︰



ASUS ROG STRIX RTX 3070 Ti O8G





RX 6750 XTRX 6750 XT



測試平台:



AMD Ryzen 7 5800X3D 處理器

Alphacool Eiswand 360 水冷散熱器

ASUS Crosshair VIII Dark Hero 主機板

G.SKILL TridentX DDR4-3600 CL16 16GB x 2 記憶體

ROG STRIX Radeon RX 6750 XT OC 顯示卡

Windows 11 22H1 OS

AMD Adrenalin 22.10 (30.0.21001.2003) DCH Driver





散熱測試︰





RX 6750 XT





散熱方面,ROG STRIX Radeon RX 6750 XT OC 支援 0dB Cooling 技術,在低負載或閒置時會進入智能停轉模式。散熱測試在約 24°C 室溫的環境下進行,將顯示卡閒置 30 分鐘後 GPU 溫度約為 39°C,風扇維持停轉沒有啟動。之後採用 Furmark 進行 3D 負載測試,將 GPU 完全負載 1 小時後,顯示卡風扇轉速提升至 47%、1,713RPM,在聲噪不明顯的情況下核心溫度不高於 55°C,GPU 核心時脈維持在約 2,618MHz 的高水平。





3DMark 測試︰



RX 6750 XT





RX 6750 XT



RX 6750 XT





RX 6750 XT





RX 6750 XT





3DMark Firestrike 與 Timespy 測試一向是 A 卡強項,基本上 Radeon RX 6750 XT 都在 GeForce RTX 3070 Ti 之上,更不用說 RTX 3070,主要原因是 RX 6750 XT 擁有 96MB Inifinity Cache,對於較細場景的測試,緩存命中效率相當高,因此 RX 6750 XT 在這項測試有壓倒性優勢。







3DMark Ray-Tracing 測試︰



RX 6750 XT





3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具,支持 Microsoft DirectX Raytracing 技術,讓玩家測試不同顯卡對於光線追蹤的效能,測試得分為 6,463,可以看到當啟用 Ray-Tracing 後,Radeon RX 6750 XT 性能會輸給 GeForce RTX 3070。





Ray Tracing 性能測試︰



RX 6750 XT





3DMark 新增了 Ray Tracing 吞吐量性能測試,它是基於 Microsoft DirectX Ray Tracing API (DXR),取得 GPU 的 DXR 光線追蹤的實際表現,從測試可以看到 NVIDIA 在 Ray Tracing 的性能上是完全壓倒性的,因為 AMD 其實是採用軟硬體混合加速,其 RA 單元只負責處理 Box Intersection 及 Triangle Intersection,其餘的 BVH 工作及後期的光柵渲染會交回 CU 處理,與 NVIDIA RT Core 完整的光線追蹤運算能力比較,AMD 在 Ray Tracing 性能會出現較大的性能下降。





Marvel's Gurdians of the Galaxy 測試



RX 6750 XT

▲ 2K 特效全開、RT 超高,FSR Off - AVG 40 FPS



RX 6750 XT

▲ 2K 特效全開、RT 超高,FSR High Quality - AVG 58 FPS





RX 6750 XT

▲ 2K 特效全開、RT 超高,FSR Quailty - AVG 67FPS





RX 6750 XT

▲ 2K 特效全開、RT 超高,FSR Balance - AVG 78 FPS





RX 6750 XT

▲ 2K 特效全開、RT 超高,FSR Performance - AVG 91 FPS







Tom Clancy's Rainbow Six Siege



RX 6750 XT

▲ 1080p 超高畫質 - AVG 498 FPS





RX 6750 XT

▲ 2K 超高畫質 - AVG 342 FPS



RX 6750 XT

▲ 4K 超高畫質 - AVG 178 FPS





FarCry 6 FSR 測試︰





RX 6750 XT

2K 極高全開 + FSR OFF - AVG 82 FPS



 RX 6750 XT

2K 極高全開 + FSR Ultra Quality - AVG 97 FPS





RX 6750 XT

4K 極高全開 + FSR Quality - AVG 106 FPS





RX 6750 XT

4K 極高全開 + FSR Balance - AVG 111 FPS





RX 6750 XT

2K 極高全開 + FSR Performance - AVG 115 FPS



ASUS ROG STRIX Radeon RX 6750 XT OC 顯示卡

售價︰待定

查詢︰ASUS Hong Kong (3582-4770)



文: John Lam/評測中心
