靜靜靜靜靜靜 ...... 🔇
be quiet! Silent Wings 4 PWM 高轉速版本
文: Richard Chow / 評測中心


be quiet! 全新推出 Silent Wings 4 風扇,相比 Silent Wings Pro 4 糸列,Silent Wings 4 系列提供較低的轉速上限和減刪轉速切換功能,風扇用料和設計基本上大致相同,Silent Wings 4 系列設有 PWM 普通轉速和 PWM high-speed 高速轉速版,可因應不同使用需求而選擇,而且價售也更加親民。



be quiet! Silent Wings 4 PWM high-speed 風扇



be quiet! Silent Wings 4 風扇

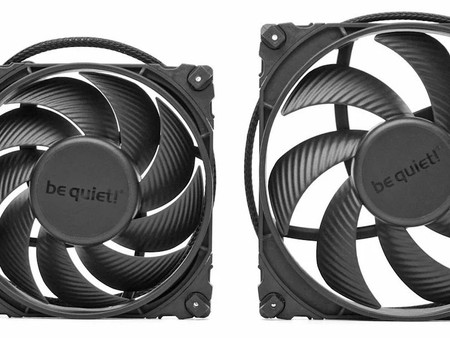

▲ be quiet! Silent Wings 4 PWM high-speed 風扇





be quiet! 全新推出 Silent Wings 4 風扇,這次評測的版本是 120mm PWM high-speed 和 140mm PWM high-speed,最高轉速分別是 2500rpm 和 1900rpm,另外亦設有普通轉速的 PWM 版本,風扇採用全新的高弧度鐮刀型扇葉設計,扇葉邊框間距縮減至 1.0mm,可提供極緻風流量和風壓散熱性能,搭配六極三相馬達、先進流體動壓軸承和模組化防震橡膠扣具,可帶來寧靜的工作表現,並可提供高達 300,000 超長壽的使用壽命,相比 Silent Wings Pro 4,Silent Wings 4 系列更加適合追求寧靜環境需求的一般大眾玩家。



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

▲ 附連固定螺絲和模組化防震橡膠扣具





Silent Wings 4 120mm PWM high-speed 和 140 PWM high-speed 除了附有風扇本體外,兩者皆附連 1 組額外模組化防震橡膠扣具、4 個塑膠釘、4 個橡膠墊,以及 4 個風扇短螺絲。

*Silent Wings Pro 4 系列附連 2 組額外模組化防震橡膠扣具。







Silent Wings 4 120mm PWM high-speed 風扇



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

▲ Silent Wings 4 120mm PWM high-speed風扇





be quiet! Silent Wings 4 120mm PWM high-speed 風扇型號為 BQ SIW4-12025-MF-PWM,風扇尺寸為 120mm x 120mm x 25mm,支援 12V 電壓輸入以 PWM 作轉速控制,轉速為 0rpm ~ 2500rpm ±10%、最高風流量為 76.7CFM、最大風壓為 3.96mm H²O、最高聲噪水平為 31.2dBA。



be quiet! Silent Wings 4 風扇

be quiet! Silent Wings 4 風扇



透過採用 ASUS AI Suite 3 軟件測試並紀錄其 RPM 轉速,得出此款風扇在 10% PWM 時最低轉速為 273rpm、100% PWM 時最高轉速為 2530rpm,與官方標示規格十分接近。







Silent Wings 4 140mm PWM high-speed 風扇



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

▲ Silent Wings 4 140mm PWM high-speed風扇





be quiet! Silent Wings 4 140mm PWM high-speed 風扇型號為 BQ SIW4-14025-MF-PWM,風扇尺寸為 140mm x 140mm x 25mm,支援 12V 電壓輸入以 PWM 作轉速控制,轉速為 0rpm ~ 1900rpm ±10%、最高風流量為 78.4CFM、最大風壓為 2.36mm H²O、最高聲噪水平為 29.3dBA。





be quiet! Silent Wings 4 風扇

be quiet! Silent Wings 4 風扇



透過採用 ASUS AI Suite 3 軟件測試並紀錄其 RPM 轉速,得出此款風扇在 10% PWM 時最低轉速為 233rpm、100% PWM 時最高轉速為 2004rpm,與官方標示規格十分接近。







全新高弧度鐮刀型扇葉設計



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

▲ 採用全新高弧度鐮刀型扇葉設計





今次 be quiet! Silent Wings 4 風扇系列改用全新的扇葉設計,Silent Wings 4 120mm PWM high-speed 風扇採用 9 片高弧度鐮刀型扇葉,Silent Wings 4 140mm PWM high-speed 風扇採用 7 片高弧度鐮刀型扇葉,扇葉更具備導流坑紋的造型設計,相比上一代,今次增加了扇葉數目 (120mm) 和扇葉弧度,扇葉厚度也變得更加纖薄,這樣能夠進一步提升風流量和風量,特別是風量性能提升不少。







30% 玻璃纖維 PBT 物料、1.0mm 扇葉邊框間距



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

▲ 採用 30% 玻璃纖維 PBT 物料





全新 Silent Wings 4 風扇無論在扇葉、風扇框架或是防震橡膠扣具上,皆採用添加了 30% 玻璃纖維的 PBT 物料 (PBT GF30),PBT GF30 物料具備極高的剛性、高機械強度、高蠕變強度以及極高的尺寸穩定性,這種高強度物料能夠抵抗風扇高轉速時對物料的扭曲或變形,在高轉速的運作狀態,風扇仍能保持穩定性,亦不會出現扇葉磨擦邊框的問題。另外,Silent Wings 4 風扇的扇葉邊框間距更由 Silent Wings 3 的 1.2mm 縮減到 1.0mm,搭配漏斗形出氣口的風扇邊框,可以製造出極大的風壓。







六極三相馬達、FDB 流體動壓軸承



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

▲ 採用採用六極三相馬達





Silent Wings 4 風扇採用六極三相馬達,相比一般四極馬達,六極馬達更能均勻地轉動和不會造成太大的震動,三相馬達結構可帶來更佳的電源效率,而且也是高性能和低價錢的最低方案。另外,馬達大小由上代的 30mm 增加到今代的 43mm,這讓可應付更高轉速和穩定的運作,並提供更可靠的工作表現。



be quiet! Silent Wings Pro 4 風扇be quiet! Silent Wings Pro 4 風扇

▲ 採用先進流體動壓軸承





Silent Wings 4 風扇亦採用了先進 FDB 流體動壓軸承,基於傳統油封軸承,在軸承內部加入導油坑槽並注入潤滑油,軸心在內部轉動時形成液態流動效果,能夠最大化減少金屬表面磨擦和轉動噪動,並可提供高達 300,000 小時使用壽命。



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇



對比 Silent Wings Pro 4 系列,Silent Wings 4 系列除了轉速上限有所降低之外,4-pin PWM 風扇供電線由纖窄柔軟尼龍編織線改為較硬身的 PET 編織線包裹,而且接頭位置也由階梯式接頭改為一般的熱縮管包覆,另外風扇背面也取消了可調速切換鍵。





Silent Wings 4 轉速數值



 Silent Wings 4 120mmSilent Wings 4 140mm
PWM1600rpm1100rpm
PWM high-speed2500rpm1900rpm







模組化防震橡膠扣具



be quiet! Silent Wings 4 風扇

▲ 模組二防震橡膠扣具 (左)、模組三防震橡膠扣具 (右)





Silent Wings 4 與 Silent Wings Pro 4 同樣具備模組化防震橡膠扣具設計,Silent Wings Pro 4 總共設有三種防震橡膠扣具,而 Silent Wings 4 總共設有兩種防震橡膠扣具,可用於配合不同的水冷、風冷和機箱安裝,並提供最佳的抗震效果,不過官方並沒有為扣具表示名稱,筆者按照上次 Silent Wings Pro 4 評測內容區分,分別是模組一、模組二和模組三,Silent Wings 4 只有提供模組二和模組三的扣具。



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇

be quiet! Silent Wings 4 風扇



Silent Wings 4 預設採用模組三防震橡膠扣具,設有 L 圓形口和 S 正方形口之分,L 圓形口將會突出 1mm 的間距,S 正方形口則是平齊,根源官方的用法,L 圓形口可面向機箱或水冷安裝板位置,並使用橡膠墊和塑膠釘連接,可固定風扇之餘亦可提供最佳的坑震效果。



be quiet! Silent Wings 4 風扇be quiet! Silent Wings 4 風扇



模組二防震橡膠扣具體積較細小,適合用於狹窄安裝環境,可使用風扇螺絲鎖上。



be quiet! Silent Wings 4 風扇



用家只需要同時按下左右卡扣並把扣具向上拉,即可拔掉扣具。







噪音測試︰



測試為辦公室環境,關上冷氣以及製造聲噪的裝置,環境聲噪約為 43dBA,測試風扇底下墊上海綿墊,電子分貝計距離測試風扇約 50cm,風扇轉速設定為全速模式。



be quiet! Silent Wings 4 風扇

▲ Silent Wings 4 120mm PWM high-speed 2500prm





be quiet! Silent Wings 4 120mm PWM high-speed 風扇在全速 2500rpm 狀態下錄得 48.2 dBA。



be quiet! Silent Wings 4 風扇

▲ Silent Wings 4 140mm PWM 1900prm





be quiet! Silent Wings 4 140mm PWM high-speed 風扇在全速 1900rpm 狀態下錄得 47.4 dBA。



由於 Silent Wings 4 PWM high-speed 版本轉速與 Silent Wings Pro 4 的高速模式相同,理論上兩者的聲噪表現應該是相同。在這次測試中,由於今次的測試環境聲噪比上次 Silent Wings Pro 4 測試稍微高,這次錄得的數值會比上次 Silent Wings Pro 4 高速模式稍高一點,不過兩次測試的數值其實差不多接近,如有需要比較可以查閱 Silent Wings Pro 4 評測作參考。





be quiet! Silent Wings 4 風扇

售價︰ HK$160 (120mm PWM high-speed)、HK$180 (140mm PWM high-speed)

查詢︰Synnex HK (2753-1668)





平平評語:



be quiet! 全新推出 Silent Wings 4 風扇,採用全新的扇葉設計、全新的風扇物料,這次 PWM high-speed 版本比普通版 PWM 提升了轉速上限,轉速上限為 Silent Wings Pro 4 版本的高速模式 (中檔),不過減刪了背面轉速切換鍵。從預設的模組化防震扣具來看,官方定義 Silent Wings 4 風扇為機箱風扇,而高轉速的 PWM high-speed 版本除了當作機箱風扇,筆者認為也可以當作散熱器風扇使用,用家可以更換水冷或風冷風扇,以獲得寧靜高散熱性能提升。如果不需要追求極限散熱,筆者認為一般用家選擇 PWM high-speed 版本其實已經很足夠使用,而且價錢也便宜不少。
