D-LINK 推出全新 EAGLE PRO AI Mesh Wi-Fi 系統，備有入門版 M15 (AX1500) 與進階版 M32 (AX3200) 兩個不同型號，兩者均為雙頻設計、支援 AI 智能 Mesh 功能，系統會自動連接最佳頻道、自動強化連線訊號，具備 AI QoS 流量管控與家長監護及每週網絡報告等功能，用家可以單買 M32、不夠用再補一隻 M15 混搭，安裝及使用上都非常簡單。
M32 + M15 Mesh 起來 !!
D-LINK 推出全新 EAGLE PRO AI Mesh Wi-Fi 系統，備有入門版 M15 (AX1500) 與進階版 M32 (AX3200) 兩個不同型號，兩者均為雙頻設計、支援 AI 智能 Mesh 功能，系統會自動連接最佳頻道、自動強化連線訊號，具備 AI QoS 流量管控與家長監護及每週網絡報告等功能，用家可以單買 M32、不夠用再補一隻 M15 混搭，安裝及使用上都非常簡單。
D-Link EAGLE PRO AI M32 MESH Router
▲ 白色+淺藍色機身，設計簡約時尚
D-Link EAGLE PRO AI M32 外觀設計走時尚簡約路線，在純白色的機身上加入淡灰藍的頂蓋及底蓋，產品正面印上銀色的 D-Link 字樣，簡約低調的設計擺放在家居任何位置都不會帶來違和感，尺寸為 185.65mm x 164.61mm x 71.07mm，頂底蓋與後方設有散熱氣孔對流排出廢熱，讓裝置長時間維持穩定運作。
▲ 頂端設有 X 型 LED 狀態指示燈
頂端設有一顆 X 型 LED 狀態指示燈，透過不同顏色及模式顯示路由器的運作狀況，例如白燈常亮就是正常運作中、橘燈閃爍則代表無法連線至互聯網或未完全設定，方便用家根據燈號提示進行簡單的問題排解。
▲ 1 WAN + 2 LAN 有線網絡接口
M32 在有線連接方面僅設有 1 組 WAN 及 2 組 LAN 接口，兩者同為 Gigabit Ethernet 規格，「二入組」套裝以無線方式組成 Mesh 網絡就能夠提供共 5 組 LAN 接口，滿足小型家庭的有線網絡連接需要。同時備有 WPS 快速安全配置按鈕，讓用家能夠快捷安全地將裝置連接至 Wi-Fi 網絡。
8 Streams 無線網絡設計
D-Link EAGLE PRO AI M32 無線路由器採用 5GHz + 2.4GHz 雙頻無線網絡設計，5GHz 頻段支援 802.11ax Wi-Fi 6 傳輸協定，支援 4T4R、80MHz 配置，提供最高 2,400Mbps 無線傳輸頻寬，在較多裝置同時連接時仍能保持網絡的穩定高效。
▲ 內置 4 天線設計
2.4GHz 頻段則支援 802.11n Wi-Fi 4 傳輸協定、4T4R 配置，特別支援非標準的 TurboQAM (256-QAM) 技術，最高能提供 800Mbps 頻寬，兩個頻段合共提供最高 3200Mbps (2.4GHz 800Mbps + 5GHz 2400Mbps)無線傳輸速度，故標示作 AX3200 的無線路由器。
| Wi-Fi 頻段 | 傳輸協定 | 串流訊道 | 訊道頻寬 | 最大頻寬 |
| 5GHz | 802.11ax | 4 | 80 MHz | 2,402Mbps |
| 2.4GHz | 802.11n | 4 | 20/40 MHz | 800Mbps |
解拆 EAGLE PRO AI M32 路由器
▲ 加入鋁金屬散熱片幫助散熱
來到拆解路由器的部分，筆者將 D-Link EAGLE PRO AI M32 的面蓋拆開後可以看到路由器 PCB 上有兩塊鋁金屬散熱片，為全機所有低功耗運算元件提供充足的被動散熱能力。
▲ D-Link EAGLE PRO AI M32 的元件一覽
有別於 EAGLE PRO AI M15 採用 Realtek 晶片組，較進階的 EAGLE PRO AI M32 採用 MediaTek 解決方案，性能方面更勝一籌。
▲ MediaTek MT7622BV SoC 處理器
接下來將天線、散熱器及金屬屏蔽移除，可以看到 D-Link M32 採用了全套的 MediaTek Wi-Fi 解決方案，搭載 MediaTek MT7622BV SoC 處理器，整合了 64-bit 雙核心 ARM Cortex-A53 處理器、核心時脈為 1.36GHz，提供一組 4T4R 802.11n 的 2.4GHz Wi-Fi 頻段，支援 256-QAM 技術，最高無線網絡頻寬為 800Mbps，是一顆高度整合的超低功耗 Wi-Fi SoC 晶片。

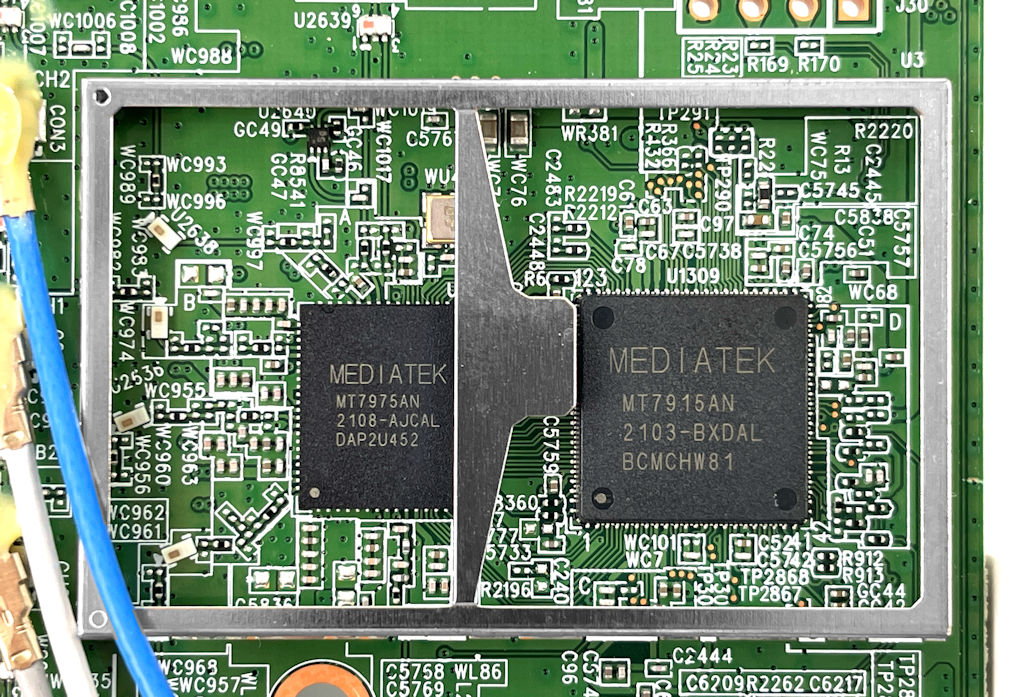

▲ MediaTek MT7975AN 射頻晶片 / MediaTek MT7915AN 基頻處理器
而路由器的 5GHz 頻段則透過 MediaTek MT7975AN + MT7915AN 的組合，前者負責射頻的部分，整合了訊號增益及前端輸出的功能，而後者則擔當 Wi-Fi PHY、MAC 及 Wi-Fi Offload 的功能。頻段支援 Wi-Fi 6 制式、4T4R MU-MIMO 及 80MHz 頻寬，最高總無線網絡頻寬為 2,400Mbps，令 Wi-Fi 資源的分配更具彈性。2 組頻段合共提供 800Mbps (2.4GHz) + 2,400Mbps (5GHz)、合共 3,200Mbps 無線頻寬。
▲ MediaTek MT7531BE Gigabit Switch
另外搭載了一顆 MediaTek MT7531BE Gigabit Switch 晶片，提供 5 Port 有線網絡連接，支援以 1000/100/10Mbps 模式運作，但 D-LINK EAGLE PRO AI M32 只用了 3 Port 提供 1 WAN + 2 LAN。

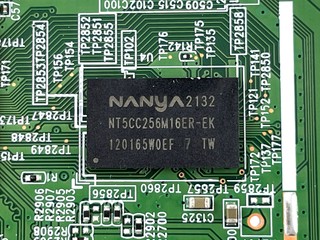

▲ NANYA NT5CB256M16ER-FL 4Gb DDR3-1866 (左) /

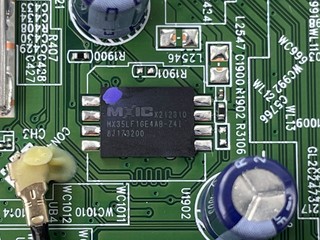

MXIC MX35 1Gb NAND-Flash (右)
內建了一顆 NANYA NT5CC256M16ER-EK 4Gb DDR3-1866 RAM，提供 512MB 系統記憶體容量，配合一顆MXIC MX35 1Gb NAND-Flash 提供 128MB 的韌體儲存空間。
D-Link EAGLE PRO AI M15 Mesh Router
▲ 機體小巧迷你
D-Link EAGLE PRO AI M15 在外觀設計方面與之前介紹過的 COVR-1100 非常相似，同樣是小巧迷你的正方體機身，採用內置式天線設計，體積為 92mm x 92mm x 92mm。在純白色的機身上加入淡灰藍的頂蓋及底蓋，產品正面印上銀色的 D-Link 字樣，簡約低調的設計擺放在家居任何位置都不會帶來違和感，頂底兩蓋皆有加入散熱氣孔對流排出廢熱，讓裝置長時間維持穩定運作。同時正面設有一顆 LED 狀態指示燈，透過不同顏色及模式顯示路由器的運作狀況，例如白燈常亮就是正常運作中、橘燈閃爍則代表無法連線至互聯網或未完全設定，方便用家根據燈號提示進行簡單的問題排解。
▲ 1 WAN + 1 LAN 有線網絡接口
另外受制於機身空間所限，M15 在有線連接方面僅設有 1 組 WAN 及 1 組 LAN 接口，兩者同為 Gigabit Ethernet 規格，「二入組」套裝以無線方式組成 Mesh 網絡就能夠提供共 3 組 LAN 接口，滿足小型家庭的有線網絡連接需要。同時備有 WPS 快速安全配置按鈕，讓用家能夠快捷安全地將裝置連接至 Wi-Fi 網絡。
4 Streams 無線網絡設計
▲ 內置 4 天線設計
D-Link EAGLE PRO AI M15 與早前介紹的 R15 路由器同為入門級產品，採用最普遍的 5GHz + 2.4GHz 雙頻無線網絡設計，而且當中只有 5GHz 的頻段支援 802.11ax Wi-Fi 6 傳輸協定，2.4GHz 則只支援 802.11n Wi-Fi 4 制式，兩組頻段皆為 2T2R 設計，分別提供最高 1,200Mbps 及 300Mbps 頻寬，兩個頻段合共提供最高 1500Mbps 無線傳輸速度，故標示為 AX1500 的無線路由器。
| Wi-Fi 頻段 | 傳輸協定 | 串流訊道 | 訊道頻寬 | 最大頻寬 |
| 5GHz | Wi-Fi 6 (802.11ax) | 2 | 20/40/80 MHz | 1,201Mbps |
| 2.4GHz | Wi-Fi 4 (802.11n) | 2 | 20/40 MHz | 300Mbps |
解拆 EAGLE PRO AI M15 路由器
▲ 加入一塊鋁金屬散熱片幫助散熱
將 D-Link EAGLE PRO AI M15 的底蓋拆開後就可以看到路由器 PCB 的背面，將 PCB 拉出後就會看到主要的 Wi-Fi 晶片被一塊小型鋁擠散熱器所覆蓋，而 Wi-Fi 收發天線則分別藏於機身四個方向，加強各個方向的訊號覆蓋表現。
▲ PCB 上的元件相當緊湊
▲ Realtek RTL8198D SoC 晶片
接下來將天線、散熱器及金屬屏蔽移除，就會看到 D-Link EAGLE PRO AI M15 採用的主要晶片與之前介紹過的 R15 並無二致，同樣採用全套的 Realtek Wi-Fi 解決方案，搭載了 Realtek RTL8198D SoC 晶片，屬於入門級別的 Wi-Fi SoC 晶片，內建 128MB DDR2 記憶體及兩顆 MIPS 架構的 CPU，CPU 最高運作時脈為 900MHz。同時整合了 4 Port Gigabit Switch 提供有線連接功能，並內建高功率放大器，還支援智慧自組 Mesh 網絡的能力，為路由器提供 AI Mesh 功能，是一顆超低功耗、具備高度整合設計的 Wi-Fi SoC 晶片。
▲ Realtek RTL8832AR 晶片(左) /
Realtek RTL8192FRH 晶片 (右)
Wi-Fi 收發部分，D-Link EAGLE PRO AI M15 搭載了一顆 Realtek RTL8832AR 晶片提供 1 組 5GHz Wi-Fi 6 (802.11ax) 頻段，支援 2x2 MU-MIMO、80MHz 訊道頻寬，最高速度為 1200Mbps；配合一顆 Realtek RTL8192FRH 晶片提供 1 組 2.4GHz Wi-Fi 4 (802.11n) 頻段，支援 2x2 MU-MIMO、40MHz 訊道頻寬，最高速度為 300Mbps，雙頻設計合共提供最高 1500Mbps 無線網絡頻寬。另外，由於 Realtek RTL8198D SoC 晶片內建了訊號放大器，而兩顆 Wi-Fi 晶片亦具備 FEM 模組，所以並沒有額外加入任何獨立的 Wi-Fi 前端晶片。。
▲ XT26G01BWSEG 1Gb NAND Flash
由於 Realtek RTL8198D SoC 晶片已經內建了 128MB 的記憶體容量，D-Link EAGLE PRO AI M15 額外加入了一顆 XTX Technology 的 XT26G01BWSEG 1Gb NAND-Flash，提供 128MB 的韌體儲存空間。
▲ Realtek RTL8701AI 晶片
在 PCB 的角落還可以看到一顆 Realtek RTL8701AI 晶片，晶片下方埋藏了一小段隱藏式天線，據 D-Link 的回覆指出，晶片是用作提供 AI Wi-Fi 智慧連線功能，實時監控附近的 Wi-Fi 頻道的狀態，自動避開繁忙的頻道並切換至最佳的頻道，讓用家在任何時間都能擁有最佳的 Wi-Fi 連線品質，可見 D-Link 還是有針對 EAGLE PRO AI 系列路由器的 AI 功能下了一些功夫。
無線網絡速度測試︰
▲ 測試點參考平面圖

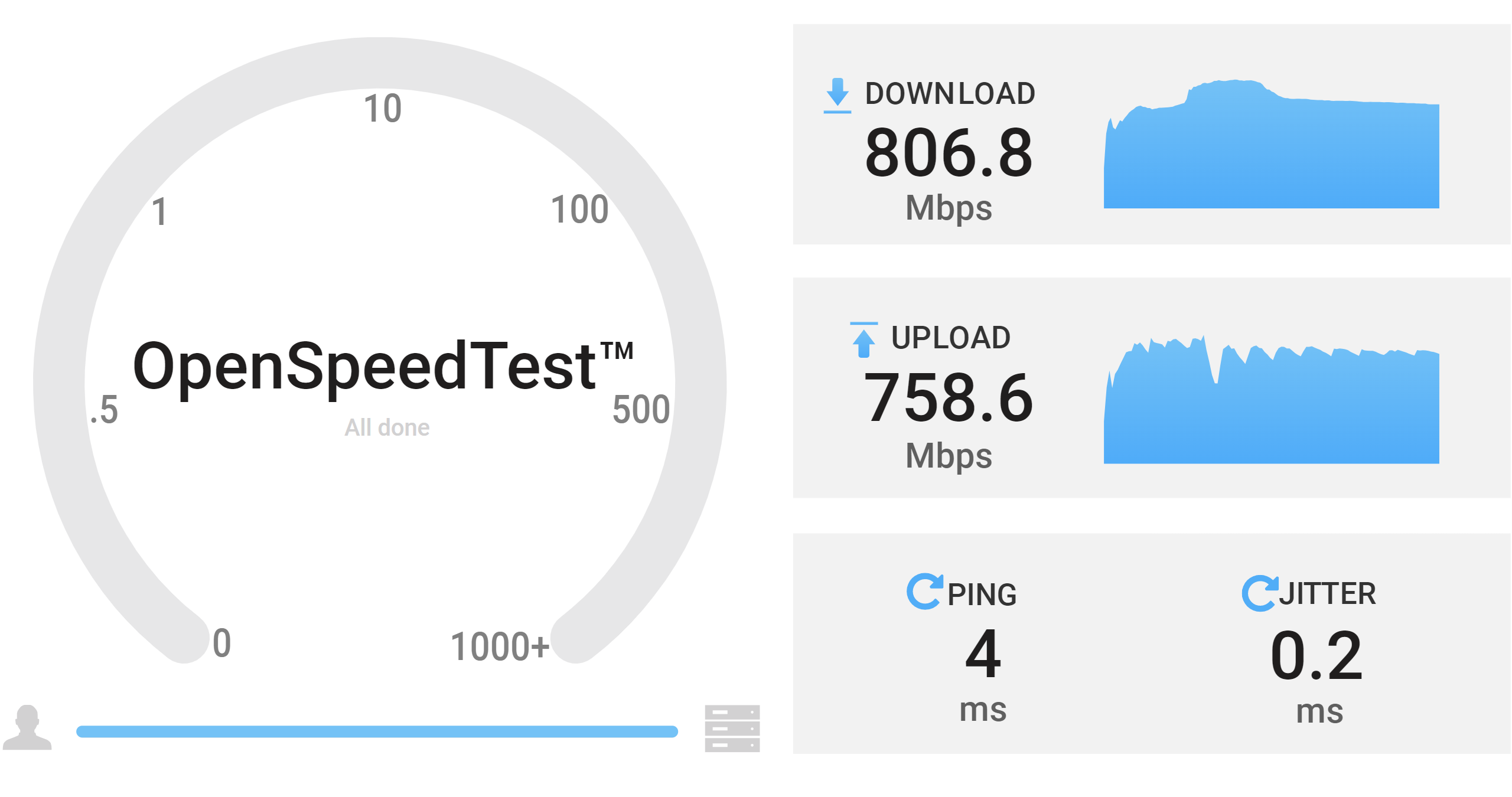

採用搭載了 Intel Wi-Fi 6E AX210 無線網絡模組的手提電腦對，配合 D-Link EAGLE PRO AI M32 (主機)、M15 節點 組成的無線 Mesh 網絡進行 Wi-Fi 速度測試，分別在編輯部四個不同位置以自行架設的 OpenSpeedTest 伺服器通過 1Gbps 內聯網絡進行測試，以測試單一裝置的最高 Wi-Fi 連線速度及覆蓋範圍，測試點及路由器的放置位置可參考上圖。
| 測試點 | 連接頻道 | 下載(Mbps) | 上傳(Mbps) | 延遲值(MS) |
| 測試點 1 | 5.0GHz | 905.3 | 852.2 | 3 |
| 測試點 2 | 5.0GHz | 806.8 | 758.6 | 4 |
| 測試點 3 | 5.0GHz | 368.3 | 311.1 | 8 |
| 測試點 4 | 5.0GHz | 365.7 | 281.6 | 8 |
測試結果顯示，D-Link EAGLE PRO AI M32 + M15 Mesh 路由器的 Wi-Fi 速度在各個測試點都獲得不錯的表現，M32 在兩個無遮擋的「測試點1」及「測試點2」測得的下載速度分別達到約 905.3 及 852.2Mbps。不過 Mesh Router 的重點向來是在於加強覆蓋範圍的能力，當來到隔了一面牆壁、隔壁單位的「測試點3」及「測試點4」時，就能夠看到加入 M15 Mesh Wi-Fi 網絡的優勢出來了，分別測出高達 368.3Mbps 及 365.7Mbps 的下載速度，Wi-Fi 訊號完整覆蓋 HKEPC 編輯部兩個單位合共近 二千平方呎的空間。
D-Link EAGLE PRO AI M32 / M15 Mesh Router
售價︰HK$599 (M15)、HK$1,199 (M32)
查詢︰Synnex (2753-1668)
