GIGABYTE Z790 AORUS MASTER 主機板

▲ GIGABYTE Z790 AORUS MASTER 主機板

GIGABYTE 全新推出 Z790 AORUS MASTER 主機板，定位為抵玩高階 Z790 主機板，具備 20 + 1 + 2 相 105A SPS 供電設計，搭配第三代 Fins-Array III 堆疊式鰭片散熱器，可提供穩定強勁的高性能輸出，支援最新 PCIe 5.0 傳輸介面、5 組 M.2 NVMe SSD 配置、10G LAN 網絡模組、Killer WiFi 6E 無線網絡模組，提供不俗豐富的主機板連接和擴充功能，可滿足大部分遊戲玩家和高階玩家的需要。

▲ E-ATX 規格

GIGABYTE Z790 AORUS MASTER 主機板為 E-ATX Form Factor 規格，尺寸為 30.5cm x 26.0cm，具備 8 層 2oz Copper PCB 設計，採用金屬灰黑散熱器搭配黑色 PCB，I/O Cover 反光貼紙和 PCH 散熱器反光貼紙表面加入了 AORUS 神鵰 LOGO 和 AORUS 字樣，散熱器表面加入斜線條和斜坑紋設計，整體外觀設計較為樸實無華。

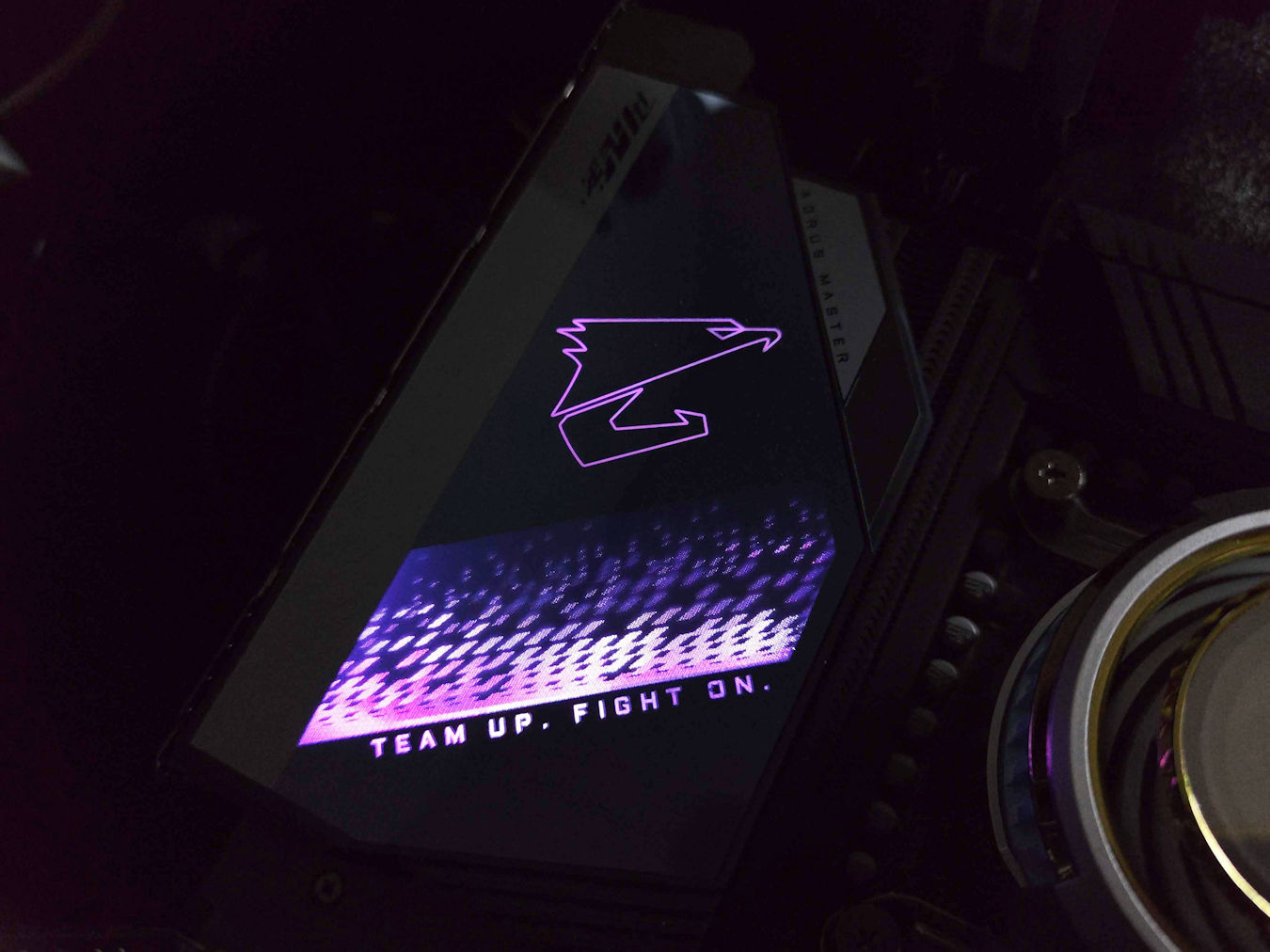

▲ 加入少許 RGB 燈效

GIGABYTE Z790 AORUS MASTER 在 VRM 散熱器的 I/O Cover 位置加入發光 RGB AORUS 神鵰 LOGO，支援 GIGABYTE RGB FUSION 軟件調整燈效，通電時可以發出華麗的 RGB 燈效，以提供小面積的 RGB 燈效。

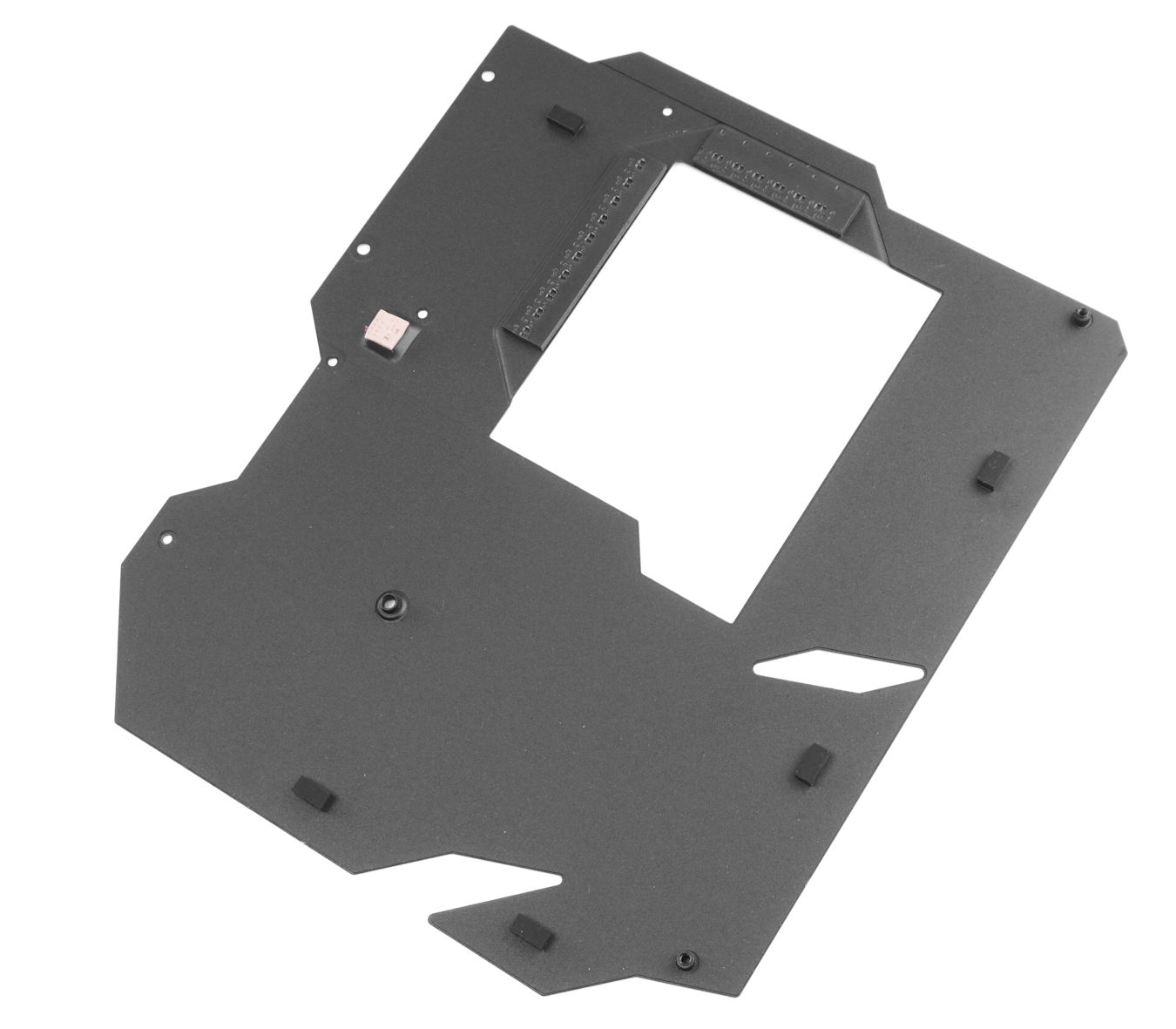

▲ 採用鋁合金背板

GIGABYTE Z790 AORUS MASTER 主機板採用 8 層 2oz Copper PCB，能夠大大減少電磁干擾和增強信號的穩定性，更能提升主機板供電和記憶體超頻的穩定度。另外，主機板背面更採用鋁合金背板連接，有效加強主機板的承重能力，避免彎板以保護內部線路，亦可為 mosfet 背面和 10G 網絡模組背面提供少許被動散熱效果。

▲ GIGABYTE Z790 AORUS MASTER 主機板全裸照

支援第 13 代 Core 處理器、LGA 1700 Socket

Intel Z790 主機板沿用上代 LGA 1700 處理器介面，支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方型變成長方型，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

▲  LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 13 代桌上型 Intel Core 處理器規格

全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel Z790 系統晶片

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片

全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格，整體規格並沒有太大提升，支援 CPU 和記憶體超頻，同樣採用 DMI 4.0 x4 通道，HSIO Lanes 數目維持 38 個，最大的差別是晶分組 PCIe Lanes 分配上有所不同，晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個，晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個，而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個，其餘 USB 3.2/2.0 介面數目相同。

Intel Z790 系列晶片組規格

支援最高 DDR5-8000+ OC

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，GIGABYTE Z790 AORUS MASTER 主機板為 Z790 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽和配備金屬外殼以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-8000+ OC 速度。

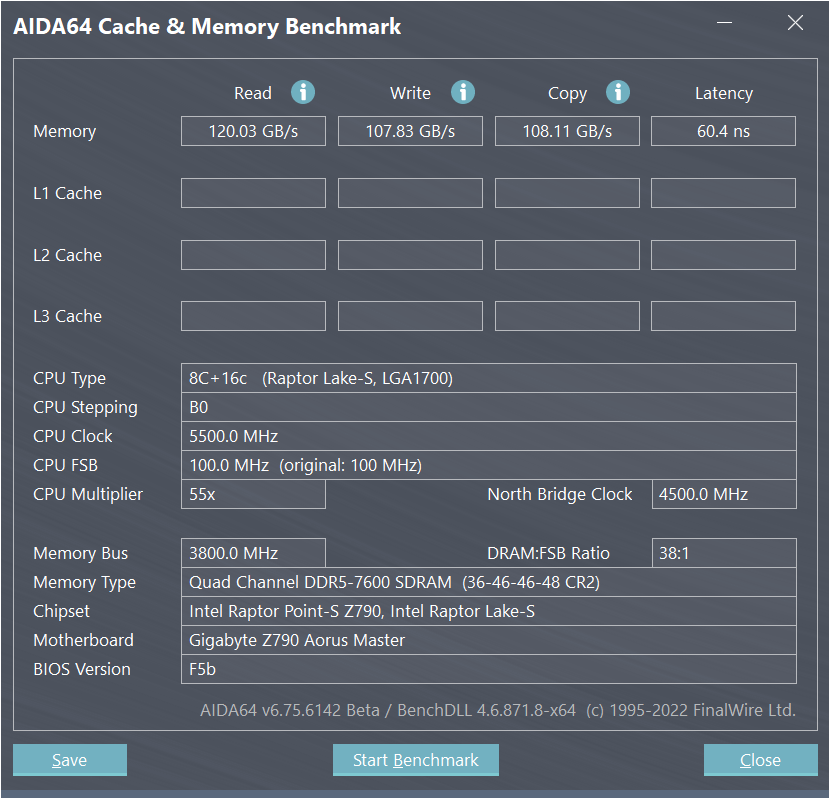

測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-7600 CL36 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力十分不錯。

20 + 1 + 2 組 105A SPS 供電模組

▲ 20 + 1 + 2 組 105A SPS 供電模組

VRM 供電模組方面，GIGABYTE Z790 AORUS MASTER 主機板採用直出式 23 相數位供電設計，其中 20 組為 CPU vCore 供電、1 組為 VCCGT 供電、2 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

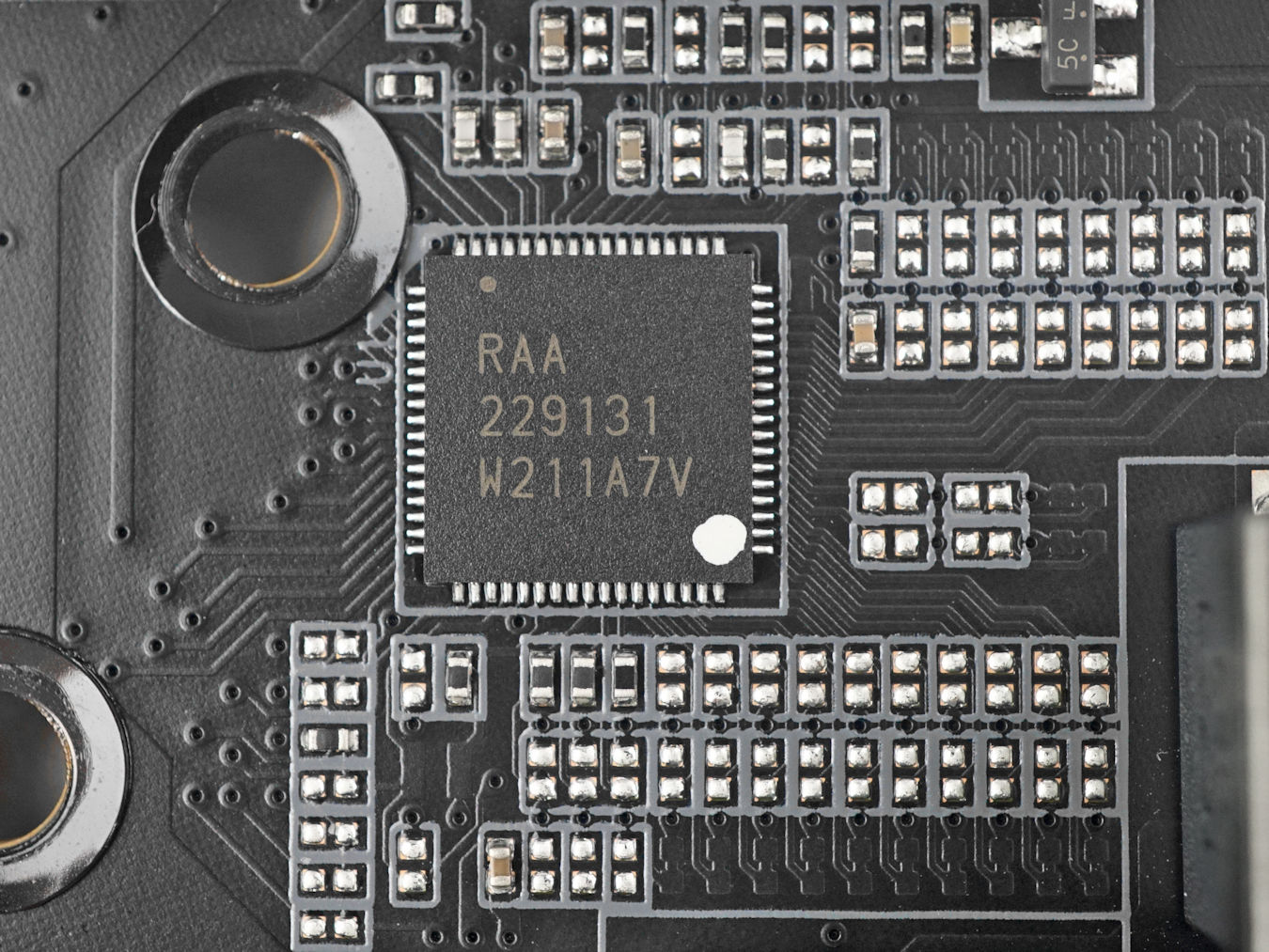

▲ RAA229131 PWM 控制器 & RAA229130 PWM 控制器

▲ RAA22010540 SPS DrMOS 晶片

主機板採用 Renesas RAA229131 最高 20 相 PWM 控制器，直出驅動 20 相 CPU vCore 供電，配搭 20 組 Renesas RAA22010540 105A SPS DrMOS 晶片，另外採用 Renesas RAA229130 PWM 控制器，直出驅動 1 相 VCCGT 供電，配搭 1 組 Renesas RAA22010540 105A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 2100A 電流負載，足夠應付 13 代 Intel Core 全系列 CPU 多核心超頻供電需求。

▲ M2940A PWM 控制器、NCP303160 MOSFET 晶片

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 MPS M2940A PWM 控制器，直出驅動 2 相 VCCAUX 供電，配搭 2 組 On Semi NCP303160 60A MOSFET 晶片。

▲ 金屬合金功率電感、Nichicon FP 12K 黑色電容

採用金屬合金功率電感和頂級規格的日本 Nichicon FP 12K 黑色電容，可改善主機板的 vCore 電壓供應表現，降低處理器在突如其來的負載時的 vDrop 水平以加強超頻時的穩定性，黑色電容在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命，相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。

▲ ATX 8+8-pin & ATX 24-pin 供電插槽

GIGABYTE Z790 AORUS MASTER 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 13 代 Intel Core 全系列 CPU 電源功耗需求。另外，主機板的 ATX 8-pin 供電插槽和 ATX 24-pin 供電插槽皆具備金屬包覆式防護外殼和 Solid Pin 實心針腳，可提升供電時的穩定性。

第三代 Fins-Array III 堆疊式鰭片散熱器

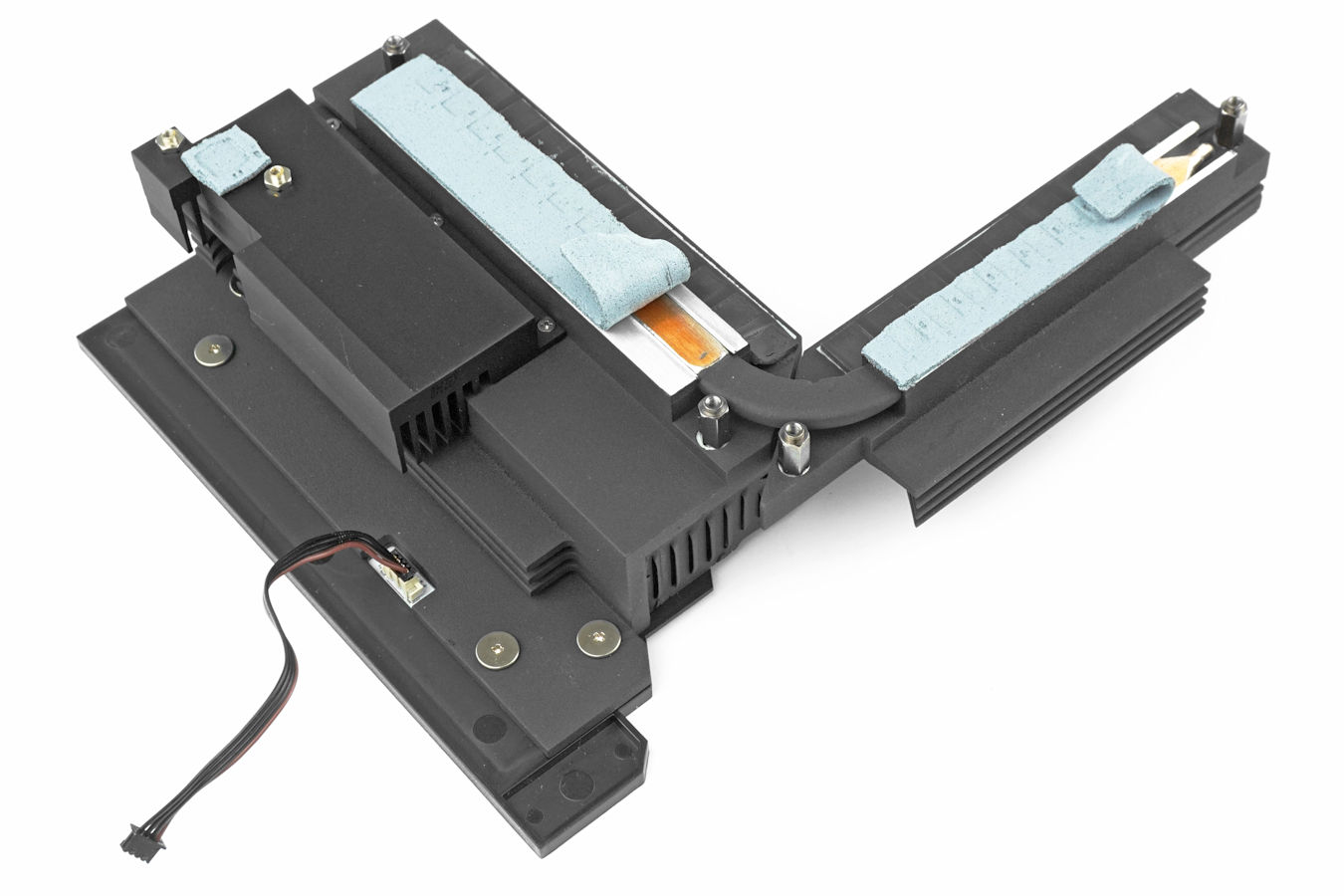

▲ Fins-Array III 堆疊式鰭片散熱器

GIGABYTE Z790 AORUS MASTER 主機板採用第三代 Fins-Array III 堆疊式鰭片 VRM 散熱器，主 VRM 散熱器為 Fins-Array III 堆疊式鰭片散熱器，副 VRM 散熱器為鋁擠鰭片散熱器，透過 1 條直觸式 8mm 導熱管連結連 2 組散熱器，並搭載高性能 12 W/mk 導熱貼，相比第二代，第三代 Fins-Array III 散熱器採用更多更大面積的百葉窗堆疊式鰭片，整個散熱器更塗上了奈米碳塗層，大大提升散熱性能，可有效讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，確保系統能提供穩定的高性能輸出。

SMT PCIe 5.0 插槽、超耐久不鏽鋼 PCIe 插槽

▲ 3 組 PCIe x16 插槽

GIGABYTE Z790 AORUS MASTER 主機板提供了 3 組 PCIe x16 插槽，由上至下為 PCIEX16、PCIEX4、PCIEX1 插槽，分別支援 PCIe 5.0 x16、PCIe 3.0 x4 和 PCIe 3.0 x1，PCIEX16 插槽由 CPU LANES 提供，而 PCIEX4 和 PCIEX1 插槽由 Z790 晶片組提供。

*M2C_CPU 插槽啟動時，PCIEX16 插槽將會運行於 PCIe 5.0 x8。

▲ 採用超耐久不鏽鋼 PCIe 插槽

所有 PCIe x16 插槽皆採用超耐久不鏽鋼 PCIe 插槽，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIEX16 插槽更採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

5 組 M.2 SSD 介面、4 組 SATA 3 介面

▲ 提供 5 組 M.2 SSD 介面配置

GIGABYTE Z790 AORUS MASTER 主機板提供 4 組 M.2 SSD 介面配置，CPU 插槽下方的 M2C_CPU 插槽和 PCIEX16 插槽下方的 M2A_CPU 插槽，分別支援最高 PCIe 5.0 x4 和 PCIe 4.0 x4，並由 CPU LANES 提供，而 M2A_CPU 插槽下方的  M2Q_SB、M2P_SB (左)、M2M_SB (右) 插槽，皆支援最高 PCIe 4.0 x4，並由 Z790 晶片組提供。

▲ 第二代 / 第三代 Thermal Guard 金屬散熱裝甲

為滿足高速 M.2 SSD 產品的散熱需求，M2A_CPU、M2Q_CPU 、M2P_SB 和 M2M_SB 插槽採用具雙面導熱貼的第二代金屬散熱裝甲，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。未來推出的 M.2 PCIE 5.0 SSD 在高速傳輸時將會產生更高的廢熱，GIGABYTE Z790 AORUS MASTER 主機板的 M2C_CPU 插槽採用具備雙面導熱貼的第三代金屬散熱裝甲，擁有更大尺寸和更多散熱面積的鋁擠散熱器，以提供更佳的散熱處理方案。

M.2 SSD 插槽配置

▲ 提供 4 組 SATA 6Gbps 連接埠

此外，主機板提供了 4 組 SATA 6Gbps 接口，由 Z790 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

Pre-Install I/O Shield、14 組 USB 接口

GIGABYTE Z790 AORUS MASTER 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

主機板後置 I/O 面板1 組 1 組 DisplayPort 1.2 影像輸出接口，支援最高 4096x2304@60Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外提供 4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、7 組 USB 3.2 Gen2x1 10Gbps Type-A 接口、1 組 USB 3.2 Gen 1x1 5Gbps Type-C 接口，以及 2 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口，整體 USB 數目非常充足。

▲ 前置 USB Type-C 接口

另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口。

Clear CMOS 按鈕、BIOS Flashback 按鈕

GIGABYTE Z790 AORUS MASTER 後置 I/O 位置設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，這功能對於超頻用家非常有幫助，後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

實體開機按鍵、Dr. Debug LED 燈

針對部分發燒友用家，特別是超頻用家，喜愛使用開放式機箱甚至裸機，GIGABYTE Z790 AORUS MASTER 主機板加入實體 POWER 開機鍵及 RESET 重新開機鍵，讓用家可以快速開機或重開機。另外設有 Dr. Debug LED 燈，在 BIOS POST 檢測過程中，將會顯示不同檢查 Code 數字的狀態，可以讓用家判斷什麼位置出現問題，非常實用。

Marvell AQtion 10G LAN 網絡模組

▲ Marvell AQtion AQC113C 10G 網絡晶片

有線網絡方面，GIGABYTE Z790 AORUS MASTER 主機板採用 Marvell AQtion AQC113C 10G 網絡晶片，支援最高 10Gbps 網絡連接速度，令下載遊戲、傳輸文件所需的時間更短，帶來更爽快的網絡連接體驗。

Killer Wi-Fi 6E 無線網絡模組

▲ Killer AX1690i WiFi Card

無線網絡方面，GIGABYTE Z790 AORUS MASTER 主機板採用 Killer AX1690i Wi-Fi 6E 電競無線網絡模組，建基於 Intel AX411 無線網絡模組，支援 Killer Control Center 軟件，並能針對遊戲程式，提供更低延遲的遊戲連線體驗，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC1220-VB Codec 晶片

▲ Realtek ALC1220-VB 音效晶片

音效分面，GIGABYTE Z790 AORUS MASTER 主機板前置音效輸出採用 Realtek ALC1220-VB Audio Codec 音效晶片，支援最高 5.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、DTS:X Ultra 音訊技術，並提供自動偵測耳機抗阻功能，搭配使 Nichicon 音效處理電容，提供迫真音響效果。

▲ ESS SABRE9218 DAC 晶片 & WIMA 音響級電容

另外後置音效輸出採用採用 ESS SABRE9218 DAC 晶片，提供 125dB 訊噪比 ( SNR ) 音效輸出品質、-112 dB 總諧波失真+噪音 (THD + N) 數值，配搭使用 WIMA 音響級電容，提升音效解析能力及聲音延展擴大效果，提供溫暖、自然無比的音質，以及為專業遊戲玩家帶來迫真音響效果。

RGB FUSION 燈光支援

為滿足 RGB 燈光需求，主機板亦提供了 2 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 2A 24W，以及 2 組 3-pin 可編程 RGB 接口，輸出為 5V 5A 25W，讓用家為系統佈置更豐富的 RGB 燈效。

GIGABYTE Z790 AORUS MASTER 主機板

售價︰HK$4,599

查詢︰Synnex HK (2753-1688)

平平評語：

GIGABYTE 全新推出 Z790 AORUS MASTER 主機板，今代大大最佳化記憶體線路和調校，支援高達 DDR5-8000+ OC，具備十分強勁的直出式 20 + 1 + 2 相供電設計，而且技嘉非常注重散熱器用料，VRM 散熱器十分巨型且相當有份量，擁有一定的重量，而 M.2 散熱器更是十分全面，5 組 M.2 插槽皆具備雙面導熱貼的厚身金屬散熱裝甲，亦為 PCIe 5.0 M.2 SSD 採用更巨型尺寸的第三代金屬裝甲，而主機板後置 I/O 面板更擁有高達 14 組 USB 接口，連同前置 Type-C 接口，總共提供 3 組 20Gbps USB-C 接口，整體相當有誠意。
