MSI MPG Z790I EDGE WIFI 主機板

▲ MSI MPG Z790I EDGE WIFI 主機板

MSI 全新推出 MPG Z790I EDGE WIFI 主機板，定位為 MSI MPG 中高階 Z790 ITX 主機板，具備 10 + 1 + 1 相 105A SPS 供電設計，搭配主動式整合式大型鋁擠鰭片散熱器，支援最新 PCIe 5.0 傳輸介面、最高 DDR5-8000+ OC、3 組 M.2 NVMe SSD 配置、WiFi 6E 無線網絡模組、2.5G LAN 網絡模組，在細小面積的 Mini-ITX 主機板提供不俗的主機板連接和擴充功能，十分適合有意組裝 Intel 13 代 ITX 小型電腦的用家。

▲ 簡約藝術風格外觀設計

MSI MPG Z790I EDGE WIFI 主機板採用 Mini-ITX Form Factor 設計，尺寸為 17.0cm x 17.0cm，，具備採用 12 層 2oz Copper 伺服器等級 PCB，採用黑色 PCB 搭配銀灰色金屬散熱器，金屬散熱器表面加入了白色十字花的紋理塗層，並印有主機板特色規格字樣，I/O Cover 加入了 MSI 龍魂圖案，整體外觀設計偏向北歐風格的簡約藝術風格，雖然不是全白色調色不過仍然適合搭配組裝白色主題電腦。

▲ MSI MPG Z790I EDGE WIFI 主機板全裸照

MSI MPG Z790I EDGE WIFI 主機板背面沒有加入金屬背板，而在 MOSEFT 背面加入了小型金屬散熱片，以提供少許被動散熱。

支援第 13 代 Core 處理器、LGA 1700 Socket

Intel Z790 主機板沿用上代 LGA 1700 處理器介面，支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方型變成長方型，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

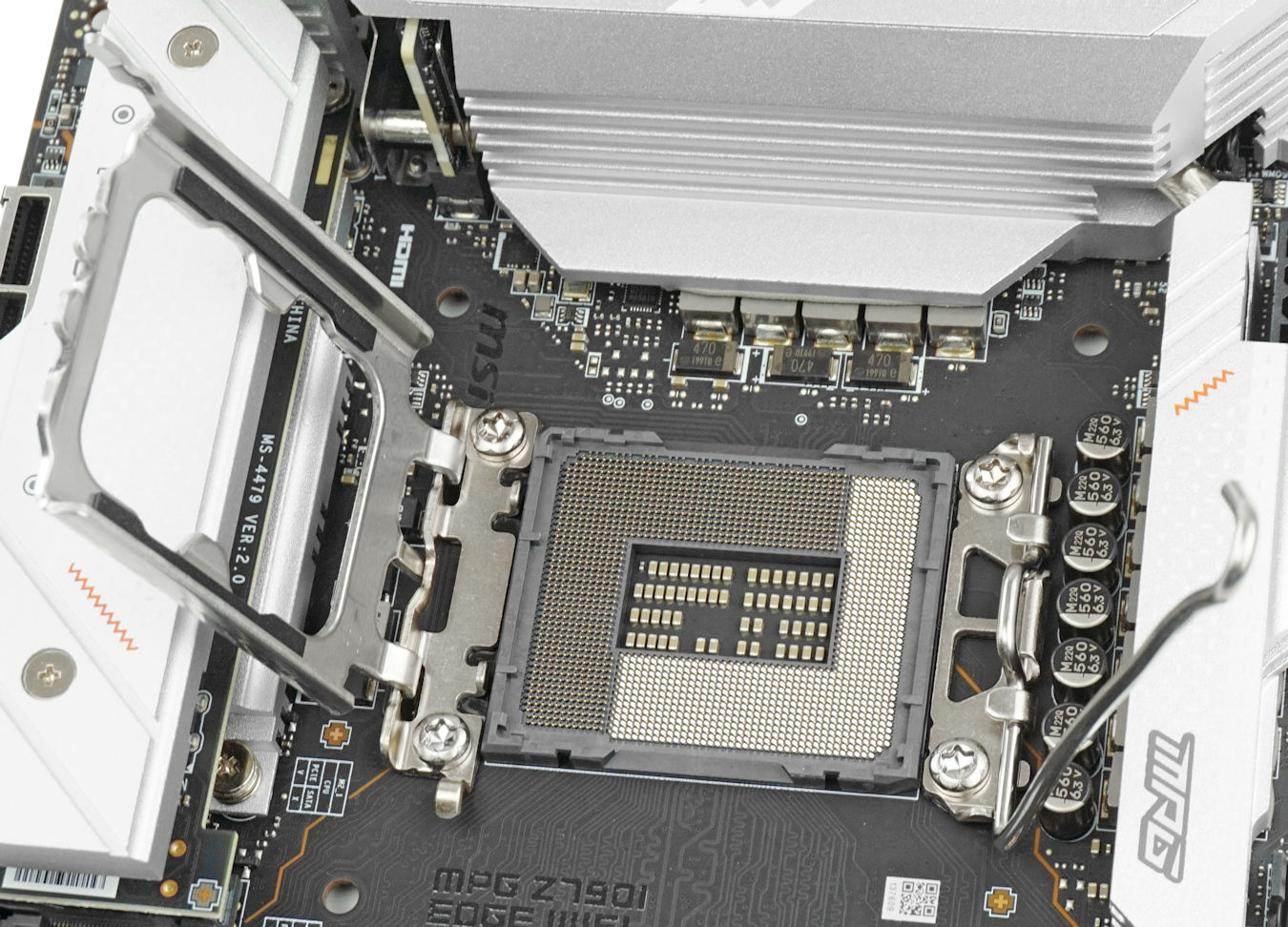

▲  LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 13 代桌上型 Intel Core 處理器規格

全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel Z790 系統晶片

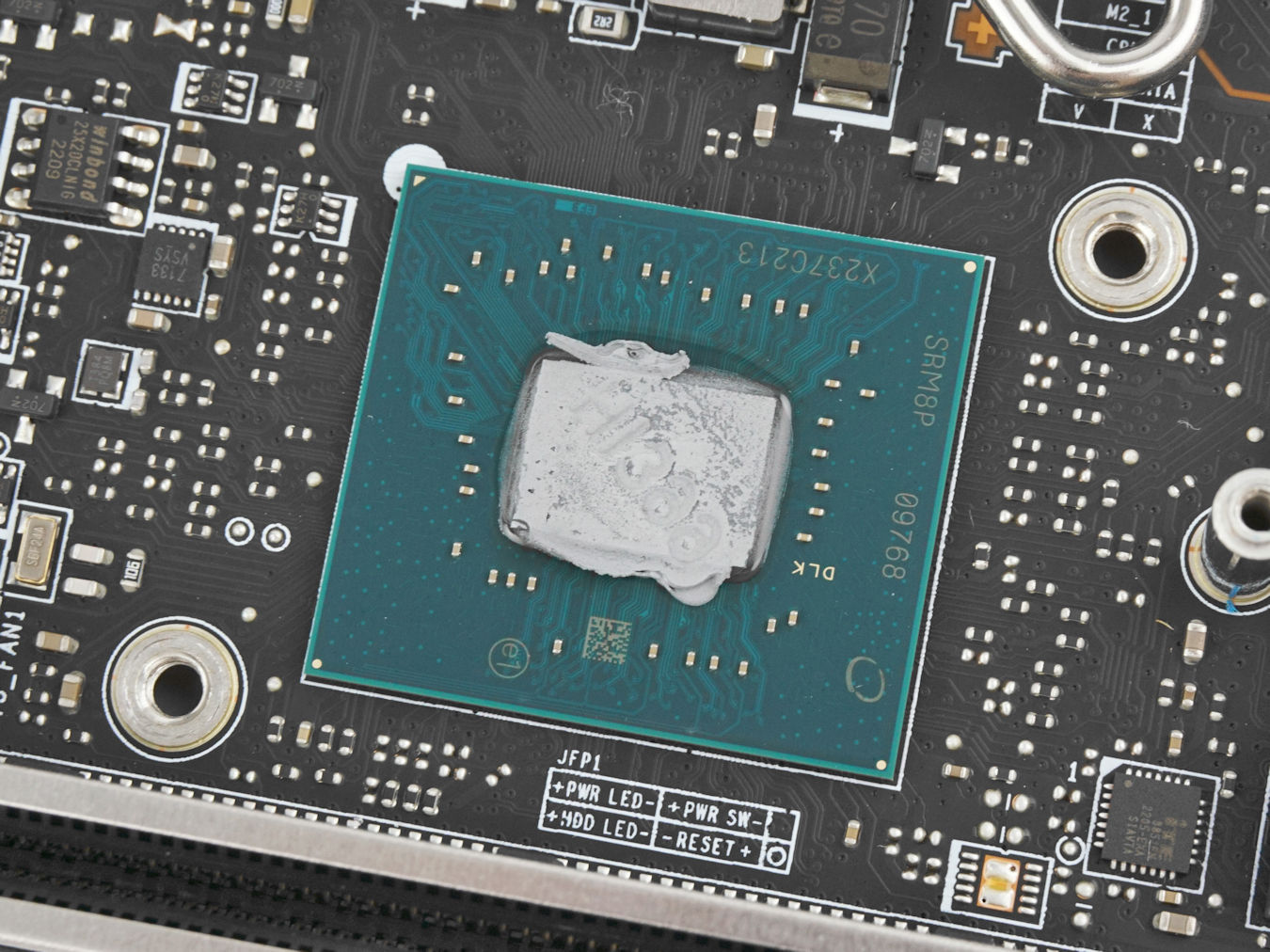

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片

全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格，整體規格並沒有太大提升，支援 CPU 和記憶體超頻，同樣採用 DMI 4.0 x4 通道，HSIO Lanes 數目維持 38 個，最大的差別是晶分組 PCIe Lanes 分配上有所不同，晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個，晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個，而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個，其餘 USB 3.2/2.0 介面數目相同。

Intel Z790 系列晶片組規格

支援最高 DDR5-8000+ OC

▲ 支援 2 組 DDR5 DIMM 擴充槽

記憶體方面，MSI MPG Z790I EDGE WIFI 主機板為 Z790 DDR5 版本，設有 2 組 DDR5 DIMM 擴充槽，支援 Dual Channel 雙通道模式、 1 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 64GB。記憶體速度方面，主機板官方規格表示支援最高 DDR-8000+ OC 速度 (1DPC 1R)。

測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-8200 CL38 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力十分強大。

10 + 1 + 1 組 105A SPS 供電模組

▲ 10 + 1 + 1 組 105A SPS 供電模組

VRM 供電模組方面，MSI MPG Z790I EDGE WIFI 主機板採用直出式 12 相數位供電設計，其中 10 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ RAA229131 PWM 控制器

▲ RAA22010540 SPS DrMOS 晶片、RAA220075R0 SPS DrMOS 晶片

MSI MPG Z790I EDGE WIFI 採用 Renesas RAA229131 最高 20 相 PWM 控制器，支援雙通道輸出配置，並以 10 + 1 相直出式配置運作，驅動 10 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 10 組 Renesas RAA22010540 105A SPS DrMOS 晶片和 1 組 Renesas RAA220075R0 75A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 1050A 電流負載，足夠應付 13 代 Intel Core CPU 的供電需求。

▲ M2940A PWM 控制器、MP87670 DrMos 晶片

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 MPS M2940A PWM 控制器，直出驅動 1 相 VCCAUX 供電，配搭 1 組 MPS MP87670 DrMOS 晶片。

▲ 金屬合金功率電感、低電阻固態電容

採用金屬合金功率電感搭配低電阻固態電容及貼片式 SP-Cap 聚合物鋁電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

▲ ATX 8-pin CPU 供電插槽

MSI MPG Z790I EDGE WIFI 主機板採用 1 組 ATX 8-pin CPU 供電插槽，可滿足 CPU 電源功耗需求。

整合式大型鋁擠鰭片散熱器

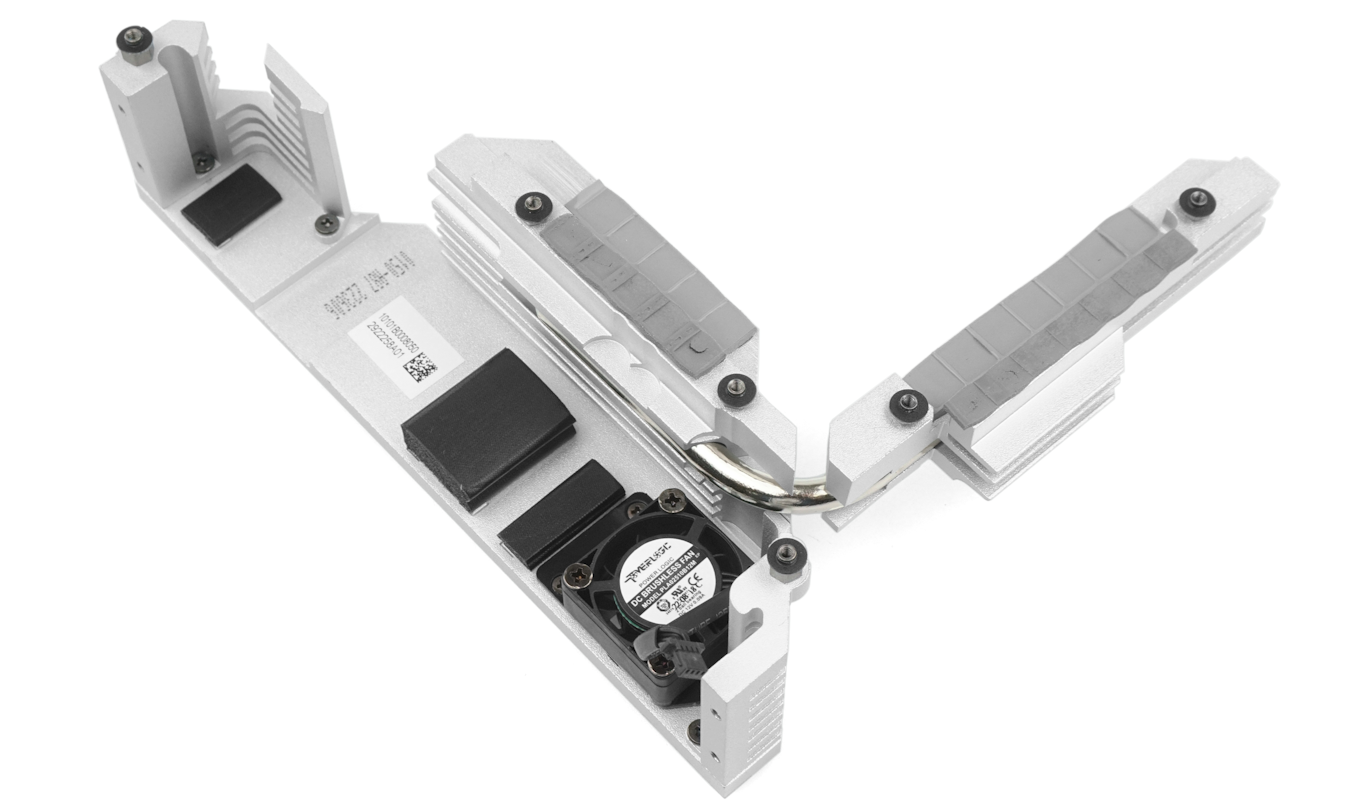

▲ 整合式大型鋁擠鰭片散熱器

MSI MPG Z790I EDGE WIFI 主機板採用整合式大型鋁擠鰭片散熱器，具備鋁擠造型散熱鰭片，透過 1 條導熱管連接 2 組金屬散熱器，能讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能，而且主 VRM 散熱器更加入 1 顆小型散熱風扇，以帶動空氣流動以提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、PCIe Steel Armor 插槽

MSI MPG Z790I EDGE WIFI 主機板提供了 1 組 PCIe x16 插槽，支援 PCIe 5.0 x16，並由 CPU LANES 提供。

▲ 具備 PCIe Steel Armor 金屬外殼加固插槽

PCI_E1 插槽採用 PCIe Steel Armor 金屬外殼加固插槽，可增強插槽的承托力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

堆疊式子母板設計

由於 Mini-ITX 主機板 PCB 面積有限，MSI MPG Z790I EDGE WIFI 主機板採用堆疊式子母板設計。透過 PCB 加建(僭建)方式，把獨立 PCB 子板連接到 PCB 母板的上空，能夠取考地運用空間並加入更多主機板功能，可讓在主機板正面支援 2 組 M.2 SSD 介面等。

3 組 M.2 SSD 介面、4 組 SATA 3 介面

MSI MPG Z790I EDGE WIFI 主機板總共支援 3 組 M.2 SSD 介面配置，其中 2 組在主機板正面的堆疊式 PCB 上，另外 1 組在主機板背面上。

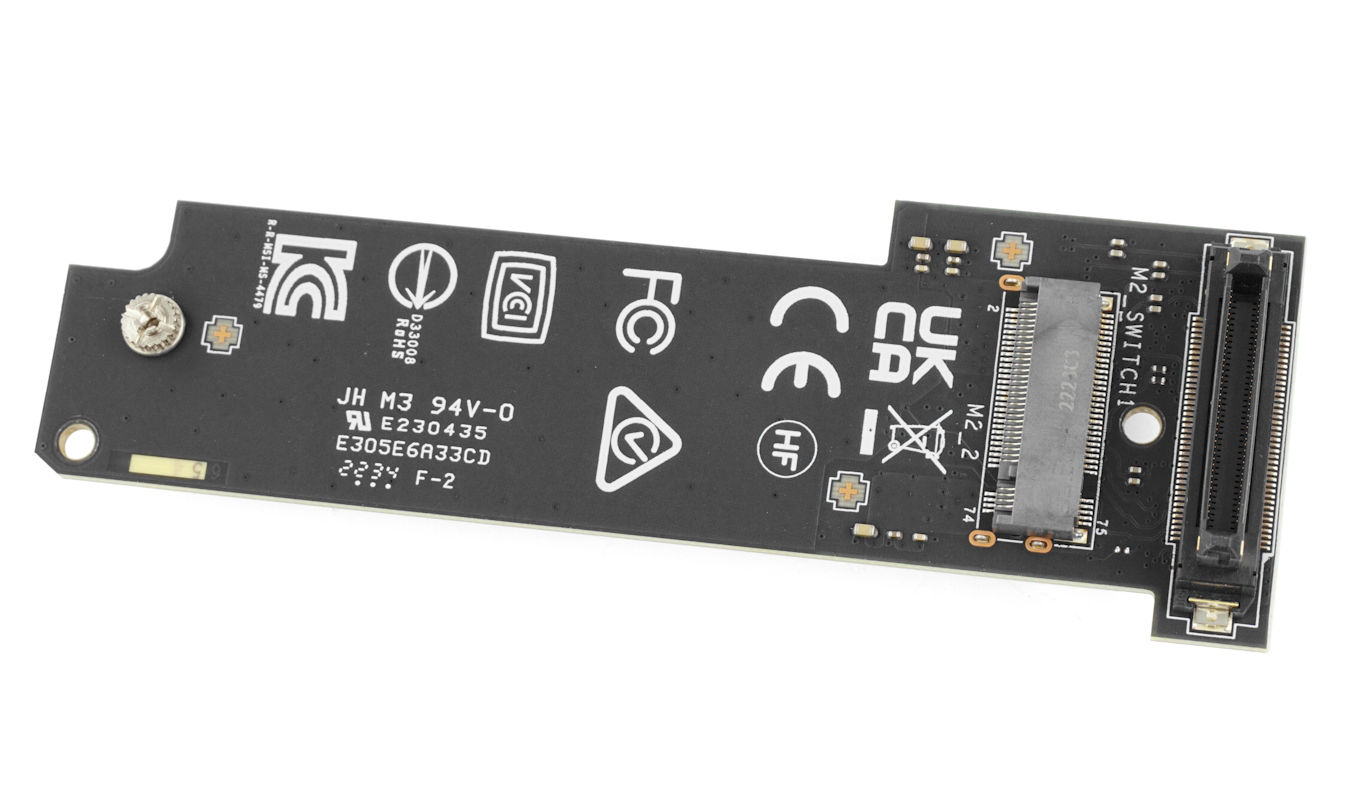

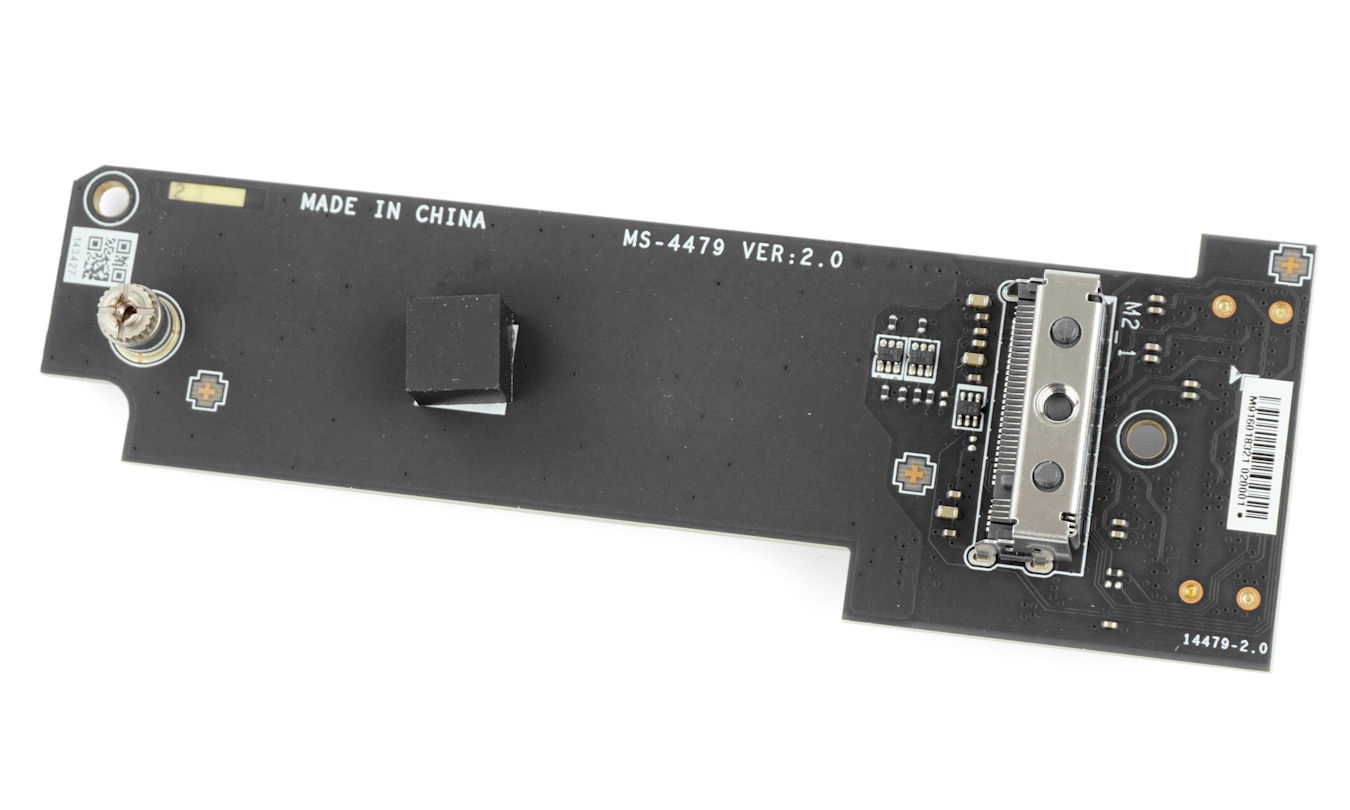

▲ M2_1 插槽 (左)、M2_2 插槽 (右)

MSI MPG Z790I EDGE WIFI 主機板的獨立堆疊式 PCB，提供 2 組 M.2 SSD 介面配置，子板正面的 M2_1 插槽支援最高 PCIe 4.0 x4，並皆由 CPU LANES 提供，而子板背面的 M2_2 插槽支援最高 PCIe 3.0 x4，並由 Z790 晶片組提供。

另外，子板正面的 M2_1 插槽具備單面導熱貼的金屬散熱片，而子板背面的 M2_2 插槽同樣具備單面導熱貼的金屬散熱片，可避免發生過熱降速的情況並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

另外，主機板母板背板亦支援 1 組 M.2 SSD 介面配置，背面的 M2_3 插槽支援最高 PCIe 4.0 x4，並由 Z790 晶片組提供，可惜沒有提供金屬散熱片作散熱。

M.2 SSD 插槽配置

此外，主機板提供了 4 組 SATA 6Gbps 接口，並由 Z790 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式，整體儲存裝置數量相對充足。

Pre-Installed I/O Shield、7 組 USB 接口、HDMI / DisplayPort 輸出

MSI MPG Z790I EDGE WIFI 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

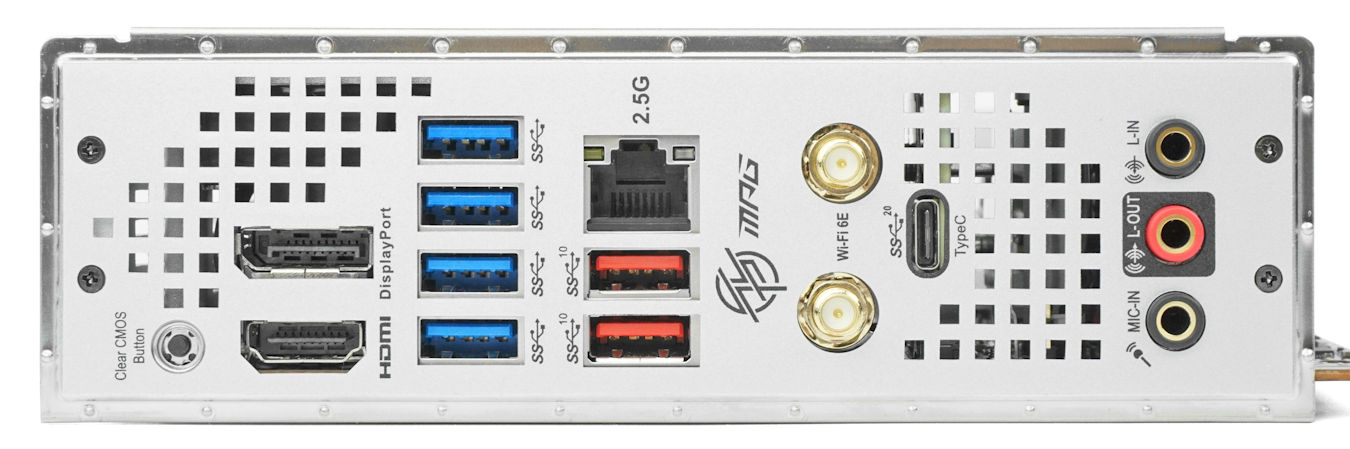

MSI MPG Z790I EDGE WIFI 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，皆支援最高 3840x2160@60Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen2x2 20Gbps Type-C 接口，整體 USB 數目相對充足。

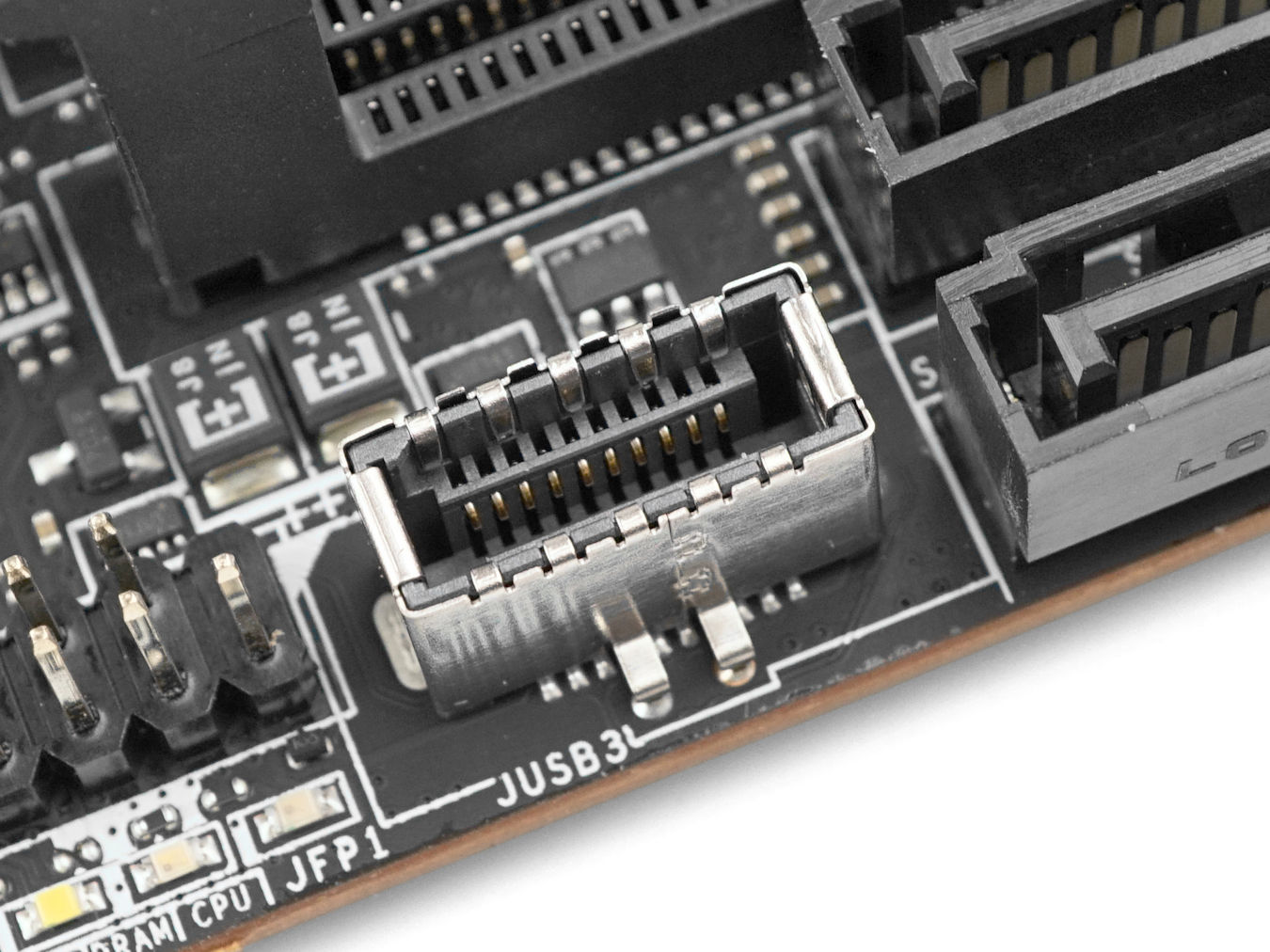

▲ 前置 USB Type-C 20Gbps 接口

另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口。

Clear CMOS 按鈕、BIOS Flashback 按鈕、Smart 按鈕

MSI MPG Z790I EDGE WIFI 後置 I/O 位置設有 Clear CMOS 按鈕，只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，十分實用。

Intel 2.5G LAN 網絡模組

▲ Intel I226-V 2.5G 網絡晶片

MSI MPG Z790I EDGE WIFI 採用 Intel I226-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

Wi-Fi 6E 無線網絡模組

▲ Intel AX211 WiFi Card

MSI MPG Z790I EDGE WIFI 採用 Intel Wi-Fi 6 AX211 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

AUDIO BOOST 5、Realtek ALC4080 音效晶片

▲ ALC4080 音效晶片

音效方面，MSI MPG Z790I EDGE WIFI 主機板具備 AUDIO BOOST 5 音效模組，採用 Realtek ALC4080 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz，具備左右聲道的線路隔離設計，並提供自動偵測耳機抗阻功能，搭配使 Nichicon Fine Gold 音效處理電容，提供迫真音響效果。

Mystic Light RGB 燈效支援

為滿足用家需求，主機板亦提供了 1 組 3-pin ARGB Gen2 接口，輸出為 5V 3A 15W，並支援 Mystic Light RGB 控制，讓用家為系統佈置更豐富的 RGB 燈效。

MSI MPG Z790I EDGE WIFI 主機板

售價︰HK$2,899

查詢︰Hornington (3626-9898) / Felton Distribution (2273-8393)

平平評語：

MSI 全新推出 MPG Z790I EDGE WIFI 主機板，採用不俗出色的 VRM 供電和散熱器用料，具備廠方最佳化的主機板線路設計，可提供穩定強勁的記憶體超頻體驗，並且透過堆疊式子母板設計加建，支援多達 3 組 M.2 NVMe SSD 配置和 4 組 SATA 6Gbps 接口，而這塊 ITX 主機板的線路設計分配十分不錯，即使採用堆疊式子母板設計亦沒有造成安裝步驟繁複的問題發生，用家可輕鬆方便地完成主機板安裝及線材裝插，而且整體主機板售價亦相對便宜，用於平玩配搭 i9-13900K CPU 絕對是不錯的選擇。
