ASRock Z790 LiveMixer 主機板
文: Richard Chow / 評測中心


ASRock 全新推出 Z790 LiveMixer 主機板,專為串流、直播需求的內容創作者用家而設計,提供大量的 USB 接口及 PCIe 插槽等擴充介面,以供用家連接各式各樣的外接裝置,亦具備直出式 14 + 1 + 1 組 60A SPS 供電設計,可提供穩定的高性能輸出,帶來相當高性價比 Z790 主機板。



ASRock Z790 LiveMixer 主機板



ASRock Z790 LiveMixer 主機板

▲ ASRock Z790 LiveMixer 主機板





ASRock 全新推出 Z790 LiveMixer 主機板,專為串流、直播、影片製作用家等內容媒體創作者而設計,具備 14 + 1 + 1 相 60A SPS 供電設計,搭配大型鋁擠鰭片散熱器,可提供穩定的高性能輸出,支援最新 PCIe 5.0 傳輸介面、5 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組,主機板亦支援更多 PCIe 擴充槽和 USB 接口,可滿足大部分內容創作者對於不同的裝置連接的需要。



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

▲ 簡約藝術風格外觀設計





ASRock Z790 LiveMixer 主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,採用 6 層 2oz Copper PCB,具備全新漆彈塗鴉外觀計,採用黑色 PCB 搭配紫色金屬散熱器,PCB 和金屬散熱器表面加入藍色、白色的漆彈塗鴉塗層,亦加入了大大的 LiverMixer 字樣,整體外觀設計相當新穎型格,充滿創作藝術的風格。



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

▲ ASRock Z790 LiveMixer 主機板全裸照



ASRock Z790 LiveMixer 主機板正背面同樣加入了漆彈塗鴉的塗層。







支援第 13 代 Core 處理器、LGA 1700 Socket



Intel Z790 主機板沿用上代 LGA 1700 處理器介面,支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



ASRock Z790 LiveMixer 主機板

▲  LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 13 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心 / 線程L3 快取

P-Core

Base / Max Turbo(GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-13900K81624 / 3236MB3.0 / 5.82.2 / 4.3125W253WUHD 770
Intel Core i9-13900KF81624 / 3236MB3.0 / 5.82.2 / 4.3125W253W-
Intel Core i7-13700K8816 / 2430MB3.4 / 5.42.5 / 4.2125W253WUHD 770
Intel Core i7-13700KF8816 / 2430MB3.4 / 5.42.5 / 4.2125W253W-
Intel Core i5-13600K6814 / 2024MB3.5 / 5.12.6 / 3.9125W181WUHD 770
Intel Core i5-13600KF6814 / 2024MB3.5 / 5.12.6 / 3.9125W181W-



全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++),同樣採用大小核混合架構,大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構,小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程,Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量,小核心 (E-Core) 相比上代,增加至最高 16 核心、L2 Cache 容量提升至 4MB,核心時脈最高提升了 600MHz 至最高 4.3GHz,核心數量最高為 24 核心、32 線程設計,最高 PL2 功耗為 253W,單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-5600 及 DDR4-3200 記憶體速度,並支援最新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel Z790 系統晶片



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片





全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格,整體規格並沒有太大提升,支援 CPU 和記憶體超頻,同樣採用 DMI 4.0 x4 通道,HSIO Lanes 數目維持 38 個,最大的差別是晶分組 PCIe Lanes 分配上有所不同,晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個,晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個,而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個,其餘 USB 3.2/2.0 介面數目相同。





Intel Z790 系列晶片組規格

 Intel Z790Intel Z690
CPU PCIe 5.0 GFX1x16 / 2x81x16 / 2x8
CPU PCIe 4.0 SSD1x41x4
Max HSIO Lanesup to 38up to 38
Chipset PCIe 4.0 Lanesup to 20up to 12
Chipset PCIe 3.0 Lanesup to 8up to 16
DMI 4.0 Supportx8x8
SATA 3.0 (6Gb/s)up to 8up to 8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
5/10/104/10/10
Max USB 2.01414
OC Support

IA CPU

BCLK
Memory

IA CPU

BCLK

Memory







支援最高 DDR5-6800+ OC



ASRock Z790 LiveMixer 主機板

▲ 支援 4 組 DDR5 DIMM 擴充槽





記憶體方面,ASRock Z790 LiveMixer 主機板為 Z790 DDR5 版本,設有 4 組 DDR5 DIMM 擴充槽,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。記憶體速度方面,主機板官方規格表示支援最高 DDR5-6800+ OC 速度 (1DPC 1R)。



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

ASRock Z790 LiveMixer 主機板



測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體,在手動調整工作電壓及延遲值後成功超頻至 DDR5-8000 CL36 Gear 2 並完成 AIDA64 記憶體讀寫速度測試,記憶體超頻能力十分強大。







14 + 1 + 1 組 60A SPS 供電模組



ASRock Z790 LiveMixer 主機板

▲ 14 + 1 + 1 組 60A SPS 供電模組





VRM 供電模組方面,ASRock Z790 LiveMixer 主機板採用直出式 16 相數位供電設計,其中 14 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電,每相供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



ASRock Z790 LiveMixer 主機板

▲ RAA229131 PWM 控制器



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

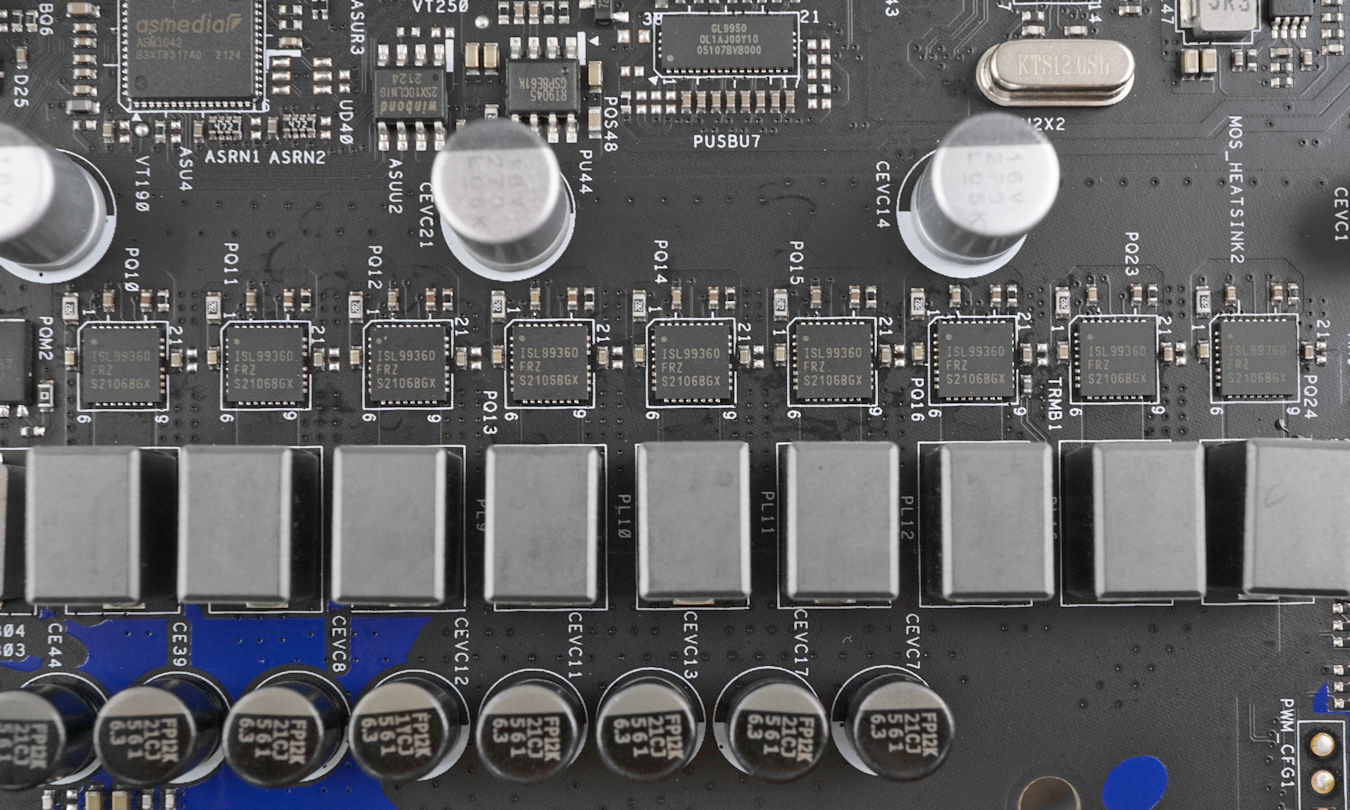

▲ ISL99360 SPS DrMOS 晶片





ASRock Z790 LiveMixer 採用 Renesas RAA229131 最高 20 相 PWM 控制器,支援雙通道輸出配置,並以 14 + 1 相直出式配置運作,驅動 14 相 CPU vCore 供電和 1 相 VCCGT 供電,配搭 15 組 Renesas ISL99360 60A SPS DrMOS 晶片,配備最新 Smart Power Stage 技術,實時監控每相的電流及溫度,vCore 部分總輸出可達 840A 電流負載,足夠應付 13 代 Intel Core CPU 的供電需求。



ASRock Z790 LiveMixer 主機板

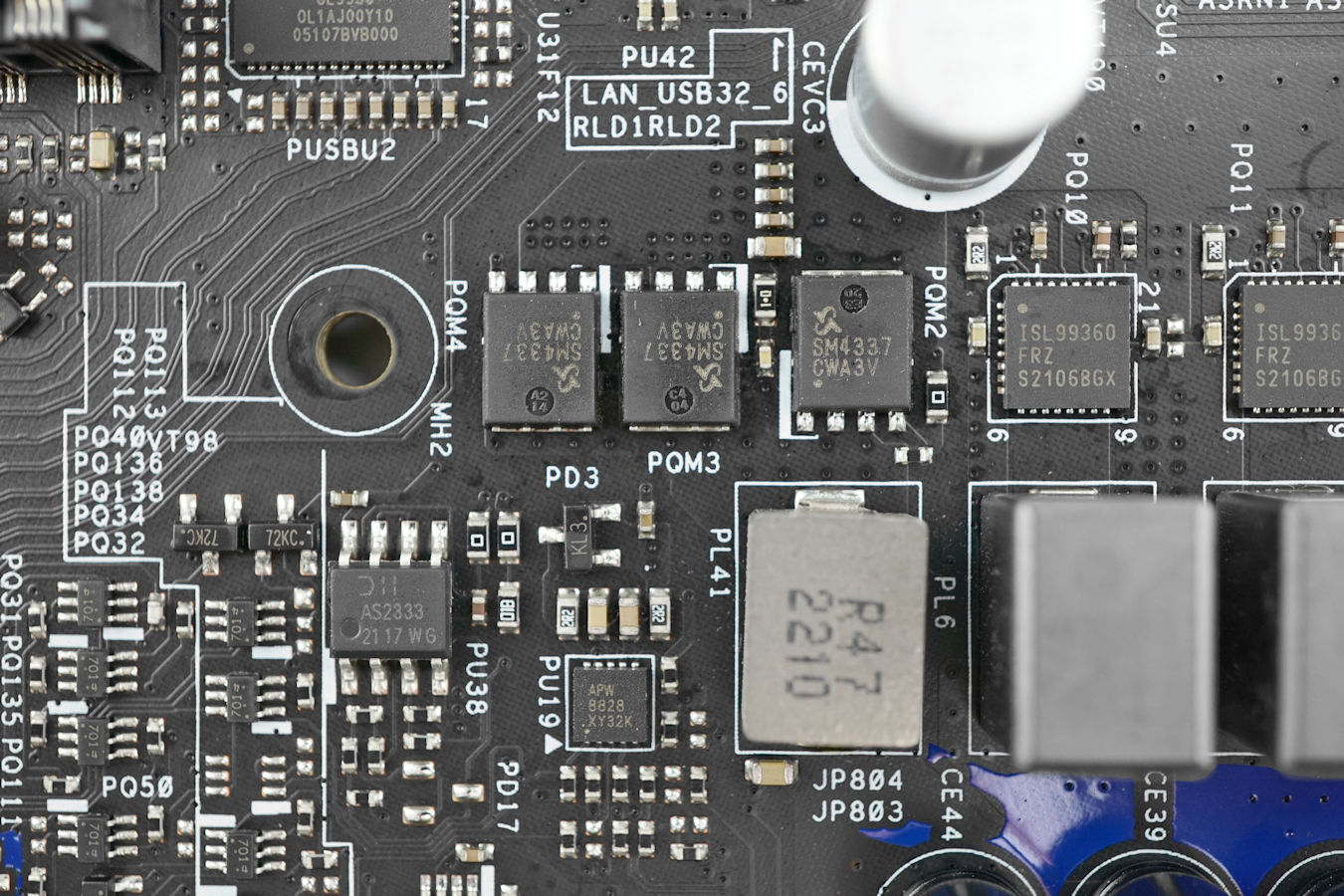

▲ APW8828 PWM 控制器、SM4337 55A MOSFET





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 Anpec APW8828 PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 1 上 SM4337NSKP 55A + 2 下 SM4337NSKP 55A MOSFET 配置。



ASRock Z790 LiveMixer 主機板

▲ 高效金屬合金功率電感、Nichicon FP 12K 黑色電容





採用高效金屬合金功率電感搭配頂級規格的日本 Nichicon FP 12K 黑色電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,黑色電容在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。



ASRock Z790 LiveMixer 主機板

▲ ATX 8+8-pin CPU 供電插槽





ASRock Z790 LiveMixer 主機板採用 2 組 ATX 8-pin CPU 供電插槽,可滿足 Intel Core 13 代全系列 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板

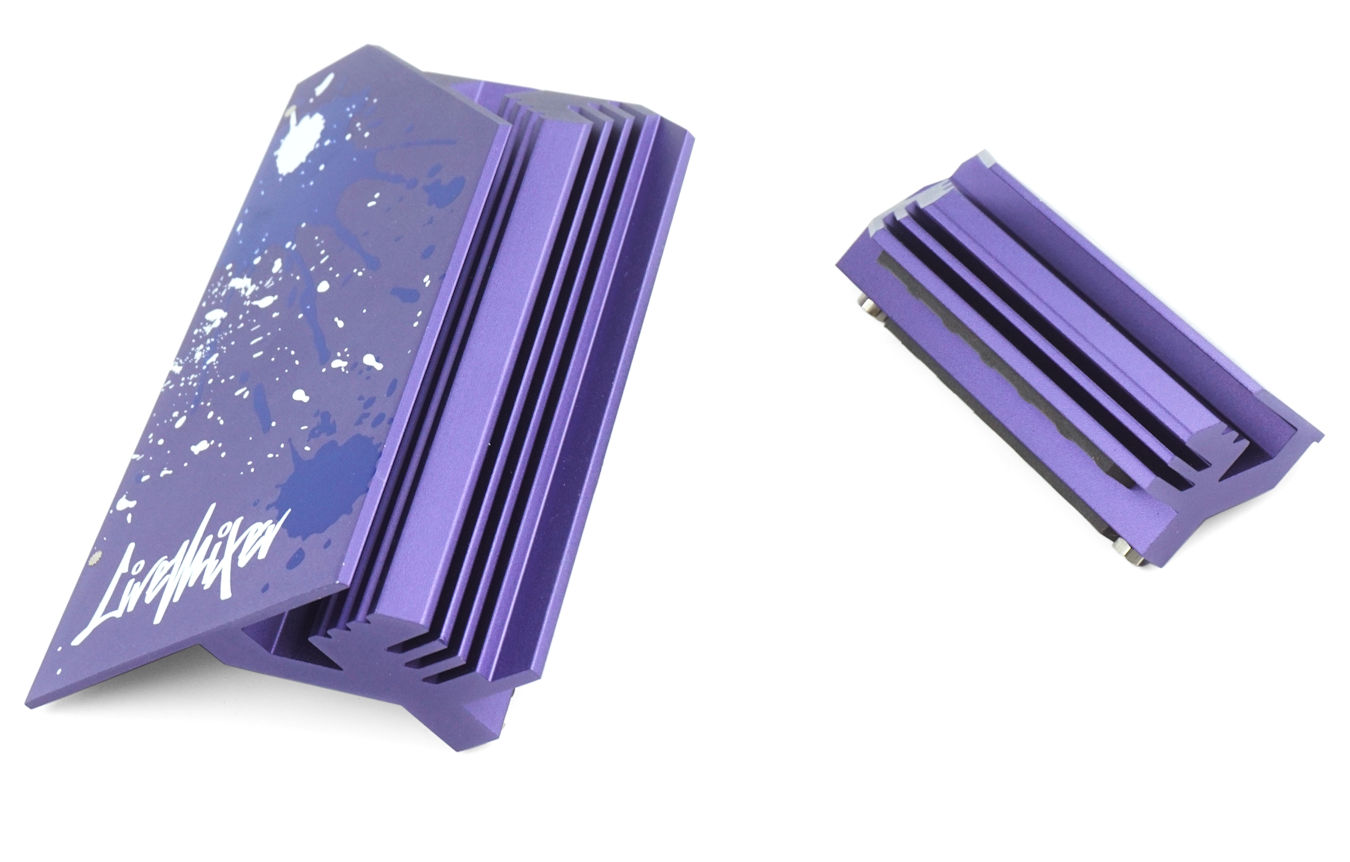

▲ 大型鋁擠鰭片散熱器





ASRock Z790 LiveMixer 主機板採用整合式大型鋁擠鰭片散熱器,具備鋁擠造型散熱鰭片,其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







SMT PCIe 5.0 插槽、PCIe Steel Armor 插槽



ASRock Z790 LiveMixer 主機板

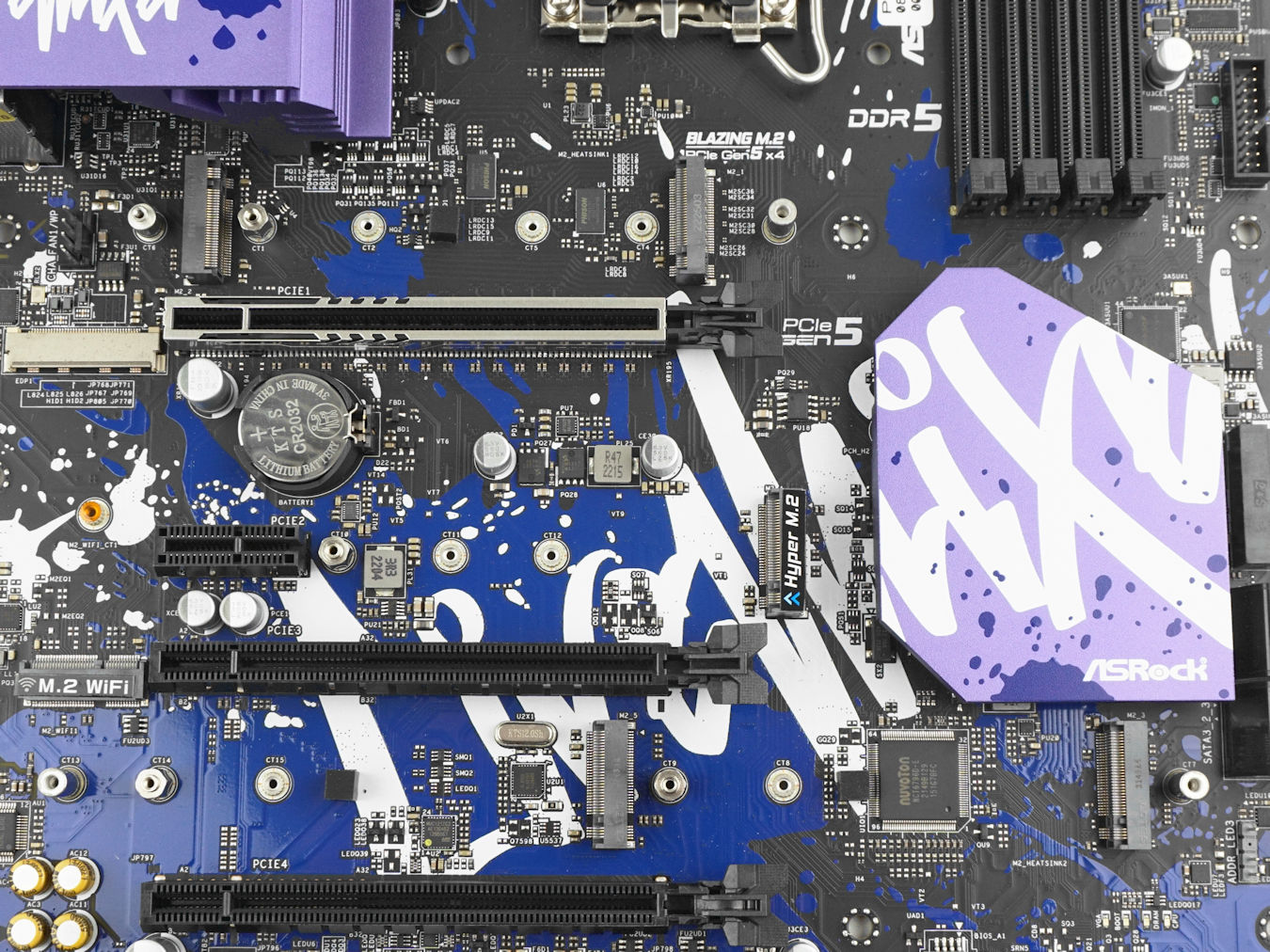

ASRock Z790 LiveMixer 主機板提供了 3 組 PCIe x16 插槽,PCIE1 插槽支援最高 PCIe 5.0 x16,並由 CPU LANES 提供,PCIE3 和 PCIE4 插槽皆支援最高 PCIe 4.0 x4,並由 Z790 晶片組提供,另外亦透過 Z790 晶片組提供 1 組 PCIe 3.0 x1 插槽。提供更多 PCIE 插槽,可讓實況直播主用家連接影像擷取卡、USB 擴充卡、Thunderbolt 3 AIC 等。



ASRock Z790 LiveMixer 主機板

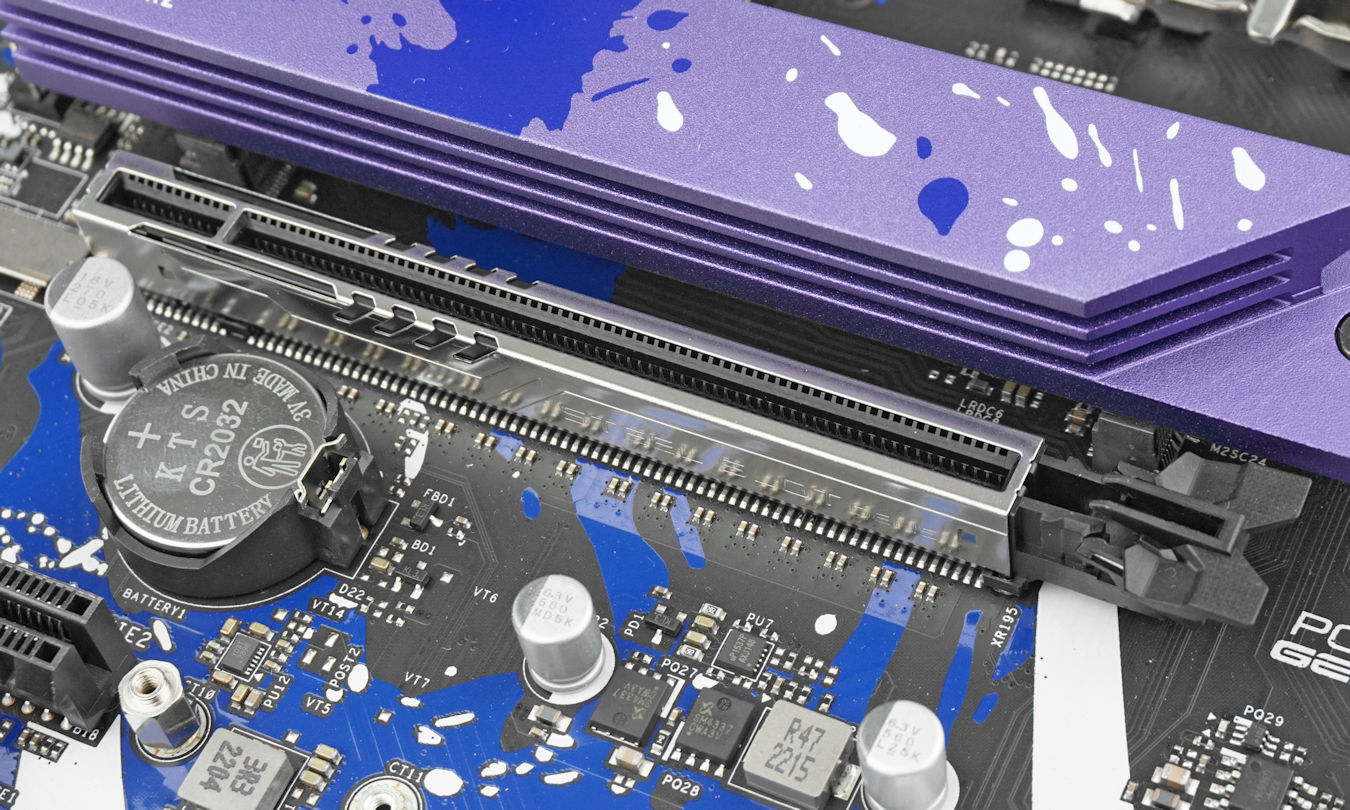

▲ 具備 PCIe Steel Armor 金屬外殼加固插槽





PCIE1 插槽採用 PCIe Steel Armor 金屬外殼加固插槽,可增強插槽的承托力。另外,為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度,更改用 SMT 表面黏著技術的插槽設計,相比傳統 DIP PCIe 插槽,可提供更穩定的訊號傳輸,並減少訊號衰減的機會。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCIE1 (PCIe x16)PCIe 5.0 x16CPU
PCIE2 (PCIe x1)PCIe 3.0 x1Z790
PCIE3 (PCIe x16)PCIe 4.0 x4Z790
PCIE4 (PCIe x16)PCIe 4.0 x4Z790







5 組 M.2 SSD 介面、4 組 SATA 3 介面



ASRock Z790 LiveMixer 主機板

▲ 提供 5 組 M.2 SSD 介面配置





ASRock Z790 LiveMixer 主機板提供 5 組 M.2 SSD 介面配置,PCIE1 插槽上方設有 2 組 M.2 SSD 插槽,右邊的 M2_1 插槽支援最高 PCIe 5.0 x4,左邊的 M2_2 插槽支援最高 PCIe 4.0x4,皆由 CPU LANES 提供,不過兩者只能同時使用一組 M.2 SSD 插槽。PCIE1 插槽下方的 M2_4 插槽、PCIE2 插槽下方右邊的 M2_3 插槽和左邊的 M2_5 插槽,皆支援最高 PCIe 4.0 x4,並皆由 Z790 晶片組提供。雖然主機板提供 5 組 M.2 SSD 介面配置,但最多只能同時使用 4 組 M.2 SSD 插槽。

*M2_1 插槽啟動時,PCIE1 插槽將會運行於 PCIe 5.0 x8,M2_1 插槽將會共享 PCIe 5.0 x4。

**M2_1 插槽和 M2_2 插槽只能兩擇其一使用。



ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板



為滿足高速 M.2 SSD 產品的散熱需求,M2_1、M2_2、M2_3、M2_5 插槽皆具備金屬散熱器,可避免發生過熱降速的情況,並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度,可惜 M2_4 插槽缺少了金屬散熱片,這部分較為遜色。



M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 5.0 x4 (128 Gb/s)M Key 2280CPU
M2_2PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_3PCIe 4.0 x4 (64 Gb/s)M Key 2280Z790
M2_4PCIe 4.0 x4 (64 Gb/s)M Key 2280Z790
M2_5PCIe 4.0 x4 (64 Gb/s)M Key 2280Z790





ASRock Z790 LiveMixer 主機板



此外,主機板提供了 4 組 SATA 6Gbps 接口,並由 Z790 系統晶片提供,並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。







一體式彈性化 I/O 檔板、14 組 USB 接口、、HDMI / DisplayPort 輸出



ASRock Z790 LiveMixer 主機板加入了彈性化 I/O 檔板設計,相比一般預裝式 I/O 擋板,彈性化 I/O 檔板預留了更多彈性化調整空間,完美對應不同款式機箱的公差,可以準確地貼合機箱,亦改善了主機板螺絲孔位對不上機箱的問題。



ASRock Z790 LiveMixer 主機板



ASRock Z790 LiveMixer 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口,前者支援最高 3840x2160@60Hz 解析度,後者支援最高 7680x4320@60Hz 解析度,支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。

另外亦提供 6 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口,以及 2 組 USB 3.2 Gen2x2 20Gbps Type-C 接口,整體 USB 數目非常充足。



ASRock Z790 LiveMixer 主機板

▲ 前置 USB Type-C 20Gbps 接口





另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口。







Lightning Gaming Ports、Ultra USB Power



ASRock Z790 LiveMixer 主機板



主機板後置 I/O 面板的 USB32_23 接口為自家 Lightning Gaming Ports,透過不同的 USB 控制器提供 USB 介面,可為鍵盤和滑鼠裝置提供更低的訊號抖動和延遲。另外,USB32_45 接口支援 Ultra USB Power 功能,具備獨立降壓晶片和專用線路設計,由主機板的 12V 供電降壓至 USB 5V 供電,獨立的供電迴路可避免其他 5V 裝置的影響,並在轉換電壓同時消除電流內的雜訊,可為播放或錄音裝置提供更純淨、更穩定的供電。







eDP 顯示接頭



ASRock Z790 LiveMixer 主機板



ASRock Z790 LiveMixer 主機板加入了 eDP 1.4 顯示接頭,支援最高 1920x1080@60Hz 解析度,可讓用家連接 eDPq 規格的顯示器。







Realtek 2.5G LAN 網絡模組



ASRock Z790 LiveMixer 主機板

▲ RTL8125BG 2.5G 網絡晶片





ASRock Z790 LiveMixer 採用 Realtek RTL8125BG 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度,雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







預載 M.2 WiFi 插槽



ASRock Z790 LiveMixer 主機板





ASRock Z790 LiveMixer 主機板雖然沒有預載支援 WiFi 無線網絡模組,但預載了 1 組 M.2 WiFi 插槽,支援最長 E Key 2230 WiFi / BT PCIe WiFi 模組,可供用家自行安裝。







Realtek ALC897 音效晶片



ASRock Z790 LiveMixer 主機板

▲ ALC4080 音效晶片





音效方面,ASRock Z790 LiveMixer 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







Polychrome SYNC 燈光支援





ASRock Z790 LiveMixer 主機板ASRock Z790 LiveMixer 主機板



為滿足用家需求,主機板亦提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W,以及 3 組 3-pin ARGB 接口,,支援標準 WS2812B ARGB LED 燈條,輸出為 5V 3A 15W,並支援 Polychrome SYNC 控制,讓用家為系統佈置更豐富的 RGB 燈效。





ASRock Z790 LiveMixer 主機板

售價︰HK$2,390

查詢︰Felton Distribution (2273-8393) / QC Supplies (3853-5353)





平平評語:



ASRock 全新推出 Z790 LiveMixer 主機板,具備十分獨特搶眼的塗鴉藝術外觀設計,採用不俗的直出式 14 + 1 + 1 組 60A SPS 供電設計,支援多組 M.2 SSD 介組、USB 介面、PCIe 介面,亦配備 3 種不同的顯示輸出介面,能夠滿足對於串流、直播、影片製作用家等內容媒體創作者的需求,加上主機板售價相當進取,帶來十分高性價比的賣點,整體相當恰到好處。



文: Richard Chow/評測中心
