3.5 Slot !! 殺雞焉用牛刀
AORUS GeForce RTX 4070 Ti MASTER
文: John Lam / 評測中心


殺雞焉用牛刀 !! GIGABYTE 新出 AORUS GeForce RTX 4070 Ti  MASTER 顯示卡散熱器設計超誇張,3.5 Slot 巨型散熱器、3 顆 11cm 仿生扇葉風扇風扇、巨型 Vapor Chamber 均熱板及 9 支全銅導熱管,散熱表現絕對是同級之最,加上出色散熱效果與 ARGB 環燈光效與 2.2 吋 EdgeView 顯示屏作賣點,信仰與實力兼備。



AORUS GeForce RTX 4070 Ti MASTER



RTX 4070 Ti

收到 GIGABYTE 送測 AORUS GeForce RTX 4070 Ti MASTER 顯示卡,只能說是筆者收過暫時所有 RTX 4070 Ti 之中體積最誇張的顯示卡,散熱器仍然保持 3.5 SLOT 超巨型散熱器搭配 3 顆 11cm 仿生扇葉風扇、巨型 Vapor Chamber 均熱板及 9 支全銅導熱管,要應付 285W TGP 根本就是 EASY JOB !! 頂端設有 2.2 吋 EdgeView 顯示屏,可用顯示 VGA 運作狀況、自訂文字、自訂圖像、自訂動畫及神鷹育成遊戲,玩味十足。



RTX 4070 Ti



AORUS GeForce RTX 4070 Ti MASTER 顯示卡尺寸為 342mm x 153mm x 70.6mm,3.5 Slot 插槽設計、重量為 1.778kg,用家買之前最好查看機箱尺寸是否能與此卡相容,要知道 12VHPWR 供電線材不能過份彎曲啊,所以細箱玩家基本上可以略過。





AORUS MASTERAORUS MASTER





AORUS MASTER 再次加入 RGB 三環燈效,是藉由人類眼睛視覺暫留的現象,單一風扇利用一個LED燈發光與風扇轉速的對應,創造出千變萬化的驚奇效果,任何超炫的發光模式都可以藉由設定LED發光時機來完美呈現。

RTX 4070 Ti

▲ 3.5 Slot !! 真散熱巨獸





只要把 AORUS GeForce RTX 4070 Ti MASTER 顯示卡插上,基本上已完全佔用了 3.5 個 PCIe Slot,所以官網也寫明它僅支援 ATX Form Factor,因為部份 MATX 主機板及機箱可能不相容。

RTX 4070 Ti

顯示卡背面設有鈦灰色金屬背板,能夠加強 PCB 剛性並增強承托力,從而避免 PCB 彎曲損壞,金屬背板加入了導熱散熱貼,可為顯示卡背面 PCB 的被動元件作少許被動散熱,特別加入 Screen Cooling 散熱設計,背面開口將熱力直接穿越至機箱上方,可讓機箱內部溫度變得較平均。





RTX 4070 Ti

供電方面,採用 12 +4 Pin 的 12VHPWR 供電接口,單一接口最高可提供 600W 供電,由於原生支援 12VHPWR 連接線的 PSU 太少,隨產品附連 PCIe 8Pin to 12VHPWR 轉接線,由於 RTX 4070 Ti 的 TGP 只有 285W,因此附連的轉接線只需接上 3 個 PCIe 8 Pin 即可,要記住轉接線有機械限制,在其觸點開始磨損之前可以插拔的最大次數為 30 次,同時不要過份彎曲使用否則可能會導致短路。



AORUS MASTER





AORUS GeForce RTX 4070 Ti MASTER 具備 Dual BIOS 設計提供了 Silent 及 OC 模式,追求靜音的玩家可以選擇 Silent 模式,提供了更低的風扇轉速曲線,OC 模式則提供更高時脈、較高的風扇轉速曲線及性能。

RTX 4070 Ti

提供了 3 組 Display Port 1.4a + DSC 及 2 組 HDMI 2.1 影像輸出接口,兩種輸出介面皆可提供最高 4K@240Hz 或 8K@60Hz 12bit HDR 解析度輸出,支援 VESA DSC 1.2 無損壓縮顯示功能,單卡能提供最高 2 個 8K@60Hz HDR 顯示輸出,或是組合 2 組 DisplayPort 接口提供單一 8K@120Hz HDR 輸出。





3.5 Slot、均熱板巨型散熱器



RTX 4070 Ti

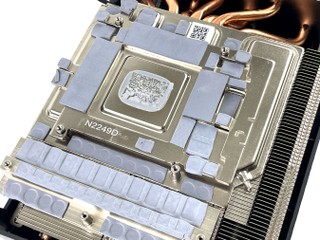

AORUS GeForce RTX 4070 Ti MASTER 用上 3.5 Slot、三風扇散熱設計,採用 Vapor Chamber 超導熱板,以其封閉於板狀腔體中作動流體之蒸發凝結循環運作,擁有快速均熱、快速熱傳導及熱擴散的特性和功能,更能平衡及迅速把核心晶片的廢熱傳遞到整個散熱器上,很多品牌去到 RTX 4070 Ti 已取消 Vapor Chamber,就知道這個散熱器有多超班。





RTX 4070 TiRTX 4070 Ti

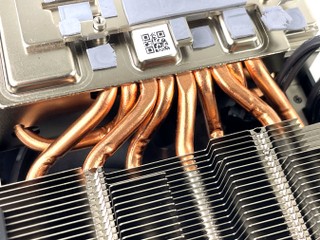

再透過 9 支 6mm 純銅導熱管連接 Vapor Chamber,再貫穿到兩組散熱鰭片,3.5 Slot 厚度的鋁鰭片提供了極大的散熱面積,就算要壓制接近 600W TGP 也絕無問題,更何況這張 RTX 4070 Ti 只有 285W TGP。





AORUS MASTER





採用 3 顆 11cm 刀鋒扇葉風扇,扇葉弧度經過改良再加入仿生扇葉設計,鯊魚身體周圍的真皮細齒賦予在流體動力學的顯著優勢,可在相同風扇轉速下提升風壓和進風量,搭配抗擾流 ALTERNATE SPINNING 風扇設計,在正逆轉功能可減少相鄰風扇之間的亂流並提高氣流壓力,可帶動更多氣流穿過散熱鰭片並提供更強勁的散熱性能,另外風扇採用雙滾珠軸承,比油封軸承風扇壽命提升 2 倍以上。







12 + 3 相供電設計

RTX 4070 Ti

AORUS GeForce RTX 4070 Ti MASTER 採用非公板 PCB 設計。其中 12 相為 GPU 供電、3 相為 GDDR6X 供電,採用 uPI uP9512U 控制晶片配搭 Vishay SIC653A DrMOS7 50A DrMOS 晶片。







NVIDIA AD104-400 繪圖核心



NVIDIA GeForce RTX 4070 Ti 採用了完整的 AD104-400 繪圖核心,採用 TSMC 4N 制程、擁有 358 億個電晶體、Die Size 約為 295mm²,擁有 5 個 GPC 單元、30 個 TPC 紋理處理群集及 60 個 SM 串流多處理器,具備 7,680 個 CUDA Cores、60 個 RT Cores 及 240 個 Tensor Cores。





RTX 4070 Ti

▲ NVIDIA AD104-400-A1 繪圖核心





核心時脈方面,雖然晶片規模大幅提升但受惠於 TSMC 4N 制程,GPU 時脈相較上代大幅提升,AORUS GeForce RTX 4070 Ti MASTER 預設時脈為 2,310MHz Base Clock、2,715MHz Boost Clock,支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈,最高 TGP 為 285W。





RTX 4070 TiRTX 4070 Ti





記憶體方面,GeForce RTX 4070 Ti 具備 12GB GDDR6X 記憶體容量及 192-bit 記憶體控制器,採用 21Gbps GDDR6X 顆粒,記憶體頻寬為 504GB/s 雖然比 RTX 3070 Ti 少,但擁有更高的 48MB L2 Cache 容量,以滿足更高解析度、更複雜的著色器渲染運算畫面。





RTX 4070 Ti

▲ Micron D8BZC 21Gbps GDDR6X 記憶體





採用了 6 顆 Micron D8BZC GDDR6X 顆粒編號為 MT61K512M32KPA-21,每顆單顆容量為 16Gbit (2GB),總容量 12 GB 繪圖記憶體容量。







2.2 吋 EDGE View 顯示屏





AORUS GeForce RTX 4070 Ti Master 顯示卡在卡頂尾部加入 2.2吋 EDGE View LCD 顯示屏,支援 320 x 170 解析度,可用顯示 VGA 運作狀況、自訂文字、自訂圖像、自訂動畫及神鷹育成遊戲,具備 Soft edge 功能提供 30 級的柔化,使邊緣輪廓變得柔和令畫面質感更佳。









EDGE View LCD 顯示屏 可實時顯示 VGA 運作狀況,包括 GPU 溫度、GPU 佔有率、GPU 時脈、風扇轉速、VRAM 佔用量、VRAM 時脈、TGP 功耗值、FPS 數值,非常實用









支援 GIF 動畫檔案顯示,透過系統附連的 RGB Fusion 2.0 套件將用家的 GIF 檔案轉換並載入,最高支援 320 x 170 解析度、最多 140 幀畫面,動畫長短視乎每秒幀數而定,小編在 Google 下載了一個 GIF 動畫檔案作測試,從影片中可以看到動畫細膩流暢。







三環燈效、支援 Fusion RGB 同步







燈效方面,AORUS GeForce RTX 4070 Ti MASTER 最令人「眼前一亮」的就是創造出全新的 RGB三環燈燈效,透過單顆 LED在風扇的高速轉動下打造弦目多變的發光效果,具備炫彩循環、色彩流動、漸層、三爪閃爍及多色循環等多種發光模式。





散熱測試︰



RTX 4070 Ti

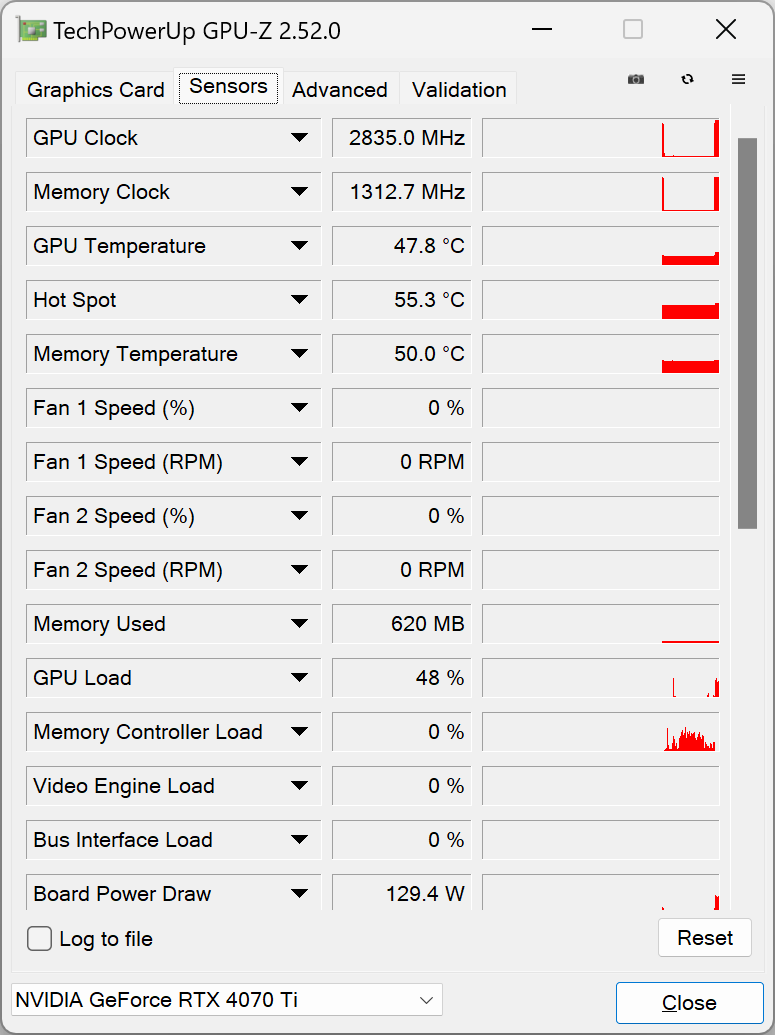

散熱方面,測試在室溫約為 25°C 下及開放式平台進行,顯示卡閒置時 GPU 溫度約為 34°C,風扇維持在停轉狀態,在 Performance 下採用 Furmark 程式並以 2560x1920 0X MSAA 進行負載測試,經過 30 分鐘後風扇自動調整至 1,673 RPM, GPU 核心平均保持最高溫度為 58°C,保持 288.4W TGP、GPU 時脈保持在 2,340MHz。





測試平台︰



Intel Core i9-12900K CPU

ASRock Z690 AQUA OC MB

AORUS GeForce RTX 4070 Ti MASTER

G.SKILL DDR5-6000 CL30-38-38-39 16GB x 2 @1.35V

Windows 11 Professional 22H2

NVIDIA GeForce Driver 526.72 WHQL





RTX 4070 Ti





RTX 4070 Ti





RTX 4070 Ti





RTX 4070 Ti





RTX 4070 Ti





3DMark Raytracing 測試



 RTX 4070 Ti





RTX 4070 Ti

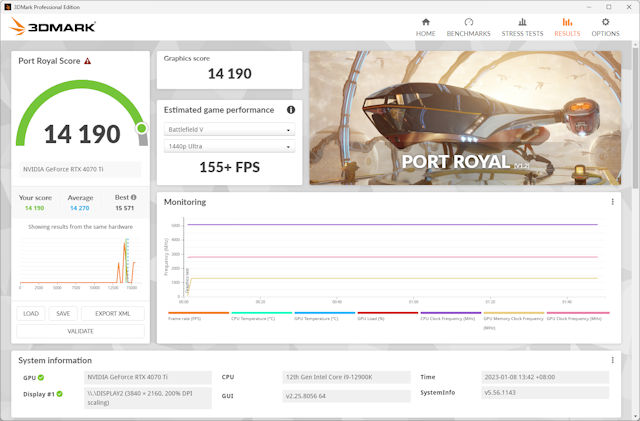

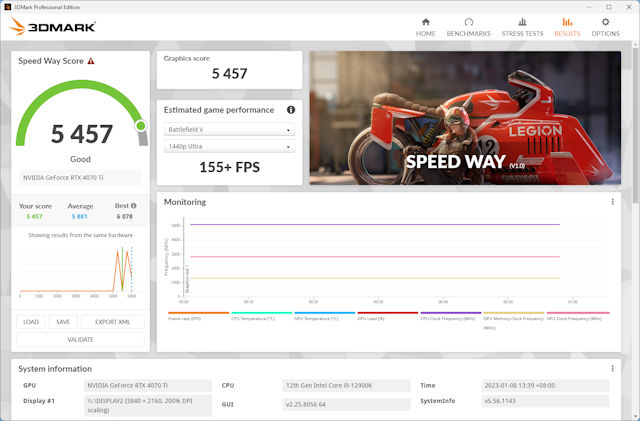

3DMark Port Royal 是首款針對即時光線追蹤所設計的測試工具,支持 Microsoft DirectX Raytracing 技術,讓玩家測試不同顯卡對於光線追蹤的效能,AORUS GeForce RTX 4070 Ti MASTER 獲得 14,190 及 5,457 測試分數。







3DMark DLSS 功能測試



3DMark NVIDIA DLSS feature test 測試透過利用 Tensor Core 以深度學習方式對較低的渲染解析度的畫面進行運算,重新輸出更高解析度的畫面,令遊戲流暢度有所提升,新增全新 DLSS 3 版本,並支援全新 Frame Generation 功能。在 4K 解析度 DLSS 3 Performance Mode 設定由 29.95 FPS 提升到 105.41 FPS。



RTX 4070 Ti







Cyberpunk 2077 (New RT Overdrive)







F1 22







AORUS GeForce RTX 4070 Ti MASTER

售價︰HK$7,999

查詢︰Synnex HK (2753-1668)





編輯評語︰



AORUS GeForce RTX 4070 Ti MASTER 價錢不是最貴,但用散熱膏設計與功能絕對是頂級,3.5 Slot 巨型散熱器、RGB 三環燈燈效與 2.2 吋 EdgeView LCD 顯示屏,HK$7,999 絕對合理。





文: John Lam/評測中心
