D-Link 推出全新 DMS-106XT Multi-Gig 電競 Switch，設有 1 組 10GbE 及 5 組 2.5GbE 網絡連接埠，提供高達 45Gbps 背板頻寬及 4K MAC 地址儲存量，滿足一般家庭及中小企業的網絡連接埠擴充需求。另外以加入智慧 Turbo 模式作為賣點，啟用後能降低交換延遲及執行 QoS 網路服務等級優先處理，帶來流暢的網絡使用體驗，適合升級了 2.5Gbps 光纖寬頻或擁有 10GbE NAS 的人士使用。
D-Link DMS-106XT Multi-Gigabit Switch 實測

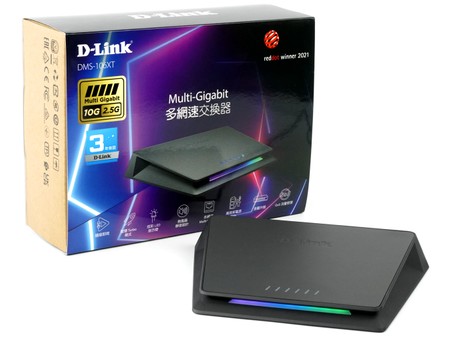

▲ D-Link DMS-106XT Multi-Gigabit 網絡交換器
今次要為大家介紹的就是 D-Link 全新推出的 DMS-106XT Multi-Gigabit Switch，提供 1 個 10GbE 及 5 個 2.5GbE 接口，能同時連接逐漸流行的 2.5Gbps 光纖寬頻服務及內建 10GbE 網絡介面的 NAS 裝置，滿足次世代的極速連網需求。最大賣點是加入智慧 Turbo 模式，有效降低交換延遲及透過自動化 QoS 處理提升整體的網絡流暢度，有網絡連接埠擴充需求的讀者可以留意一下。
▲ 採用鐵灰色的全金屬外殼
外型方面，D-Link DMS-106XT 的體積為 217 x 163 x 33 mm，採用了鐵灰色的金屬外殼，除了能提升產品的質感外亦加強了內部的被動散熱能力。採用前低後高的梯型機身設計，打破沉悶的傳統鐵盒設計，並在正前方加入運作狀態燈條，加上燈條在開啟 Turbo 加速模式下會呈現定色 RGB 呼吸燈效，令產品的電競感滿瀉。
同時，機頂設有 6 顆連接埠指示燈，能顯示各個 Port 位的連接速度及狀態。若果用家不喜歡光害，也可以於機背長按燈光開關切換鍵將所有燈效關閉。
▲ 10GbE LAN x 1、2.5GbE LAN x 5
D-Link DMS-106XT 共設有 6 組 LAN 連接埠，包括 1 組 10GbE LAN 及 5 組 2.5GbE LAN，前者支援 10/100/1000/2500/5000/10000Mbps 速度模式運作，而後者則支援 10/100/1000/2500Mbps 速度模式運作。
▲ 機背設有 Turbo Mode Switch
交換方式方面，D-Link DMS-106XT 採用主流的儲存與轉發 (Store and Forward) 作業方式，擁有 4000 個 MAC 地址儲存量，能夠滿足一般家庭及中小企業的網絡架構需要。而且特別在機背加入 Turbo Mode Switch，一方面透過關閉 IEEE802.az 高能效乙太網路 (Energy-Efficient Ethernet) 功能從而降低轉換時的喚醒延遲，同時透過加入自動化 QoS 功能最佳化每個接口的傳輸速度，有效提升整體的網絡流暢度。
D-Link DMS-106XT Switch 拆解
▲ 設有鋁金屬散熱片
拆開 D-Link DMS-106XT 的金屬外殼可以看到 PCB 上方設有一塊鋁金屬散熱片，同時下方亦加入導熱墊將 PCB 的熱力傳向金屬機身，為這部低功耗的 Switch 提供充足的散熱能力。
▲ 採用 BCM5316X 2.5GbE Switch 晶片
主控制器方面，D-Link DMS-106XT 採用了 Broadcom BCM5316X 2.5GbE Switch 晶片，集成了一顆 ARM Cortex-M7 處理器，具備 4 個 2.5G SGMII 介面及 2 個 2.5G/10G XFI/SFI 介面，並且支援自動化 QoS 處理引擎和內容過濾處理器等高級功能，常見於主流級 Switch 上。
▲ BCM84891L 10GbE 收發器 (左) /
BCM54991E 2.5GbE 收發器 (右)
▲ Realtek RTL8221B(I)-VM-CG 2.5GbE 收發器
Ethernet 收發器方面，D-Link DMS-106XT 分別採用了 1 顆 Broadcom BCM84891L 10GbE 收發器、1 顆 Broadcom BCM54991E 2.5GbE 收發器及 4 顆 Realtek RTL8221B(I)-VM-CG 2.5GbE 收發器，合共提供 1 組 10GbE 及 5 組 2.5GbE LAN 接口。
▲ Winbond W25Q128JV 128Mb 快閃記憶體
記憶體方面則選用了 Winbond Electronics 的 W25Q128JV 128Mb SpiFlash 快閃記憶體，為 DMS-106XT 提供 16MB 系統記憶體，作為 MAC 地址儲存空間。
效能測試：
▲ 透過 IxChariot 工具進行 TCP 吞吐量測試
為測試 D-Link DMS-106XT 的性能，實測採用 1 部搭載了 10GbE LAN 接口的 PC 連接至交換器的 10GbE Port 作為伺服器，以及 4 部搭載了 2.5GbE LAN 接口的 PC 接駁至交換器的 2.5GbE Port 作為終端裝置，再透過 IxChariot 工具測試上下行的 TCP 吞吐量，模擬有多台裝置同時全速從內聯網的 10GbE NAS 上傳及下載資料。
▲ 上行 TCP 吞吐量測試
▲ 下行 TCP 吞吐量測試
結果顯示，在上下行獨立進行的測試中每部終端裝置都能穩定維持在大約 2,400Mbps 的平均 Throughput，4 部裝置的總 TCP Throughput 可達 9,500Mbps，已經達到 10GbE LAN 介面的 PHY 速率極限，扣除 TCP 協定帶來的頻寬浪費，估計此時 Switch 的轉送頻寬超過 20Gbps。
▲ 雙向 TCP 吞吐量測試
而在上下行同時進行的測試中，就不是每部裝置都能穩定維持在相約的 Throughput 速度，其中只有 6 條 Pair 能維持在 2000Mbps 以上的水平，另外有 2 條 Pair 則表現得較不穩定，最終結果顯示總 TCP 吞吐量為 15,329Mbps，估算此時 Switch 處理的轉送頻寬高達 32Gbps 以上，而且明顯已經觸碰到交換器能夠提供的極限性能，但以這個價位的 Switch 來說已經非常理想。
D-Link DMS-106XT Multi-Gigabit Switch
售價︰HK$1,599
查詢︰Synnex (2753-1668)
小編評語：
近年不少人都轉用 Mesh Router 去解決問部路由器帶來的 Wi-Fi 死角問題，偏偏大多型號都有著 LAN Port 不足的缺點，這時網絡交換器的角色就變得十分重要。今次介紹的 D-Link DMS-106XT Multi-Gigabit Switch 就提供了 1 個 10GbE 及 5 個 2.5GbE 接口，能夠一次過滿足近年逐漸流行的 2.5Gbps 光纖寬頻服務及10GbE NAS 的連接需求，加上特設智慧 Turbo 模式，經實測確實有效降低交換延遲及提升整體的網絡流暢度，有網絡連接埠擴充需求的家庭及中小企業值得考慮。
