ROG B760 中階大板 !!
ROG STRIX B760-A GAMING WIFI D4
文: Richard Chow / 評測中心


ASUS 推出全新 ROG STRIX B760-A GAMING WIFI D4 主機板,定位為 B760 DDR4 ATX 主機板,具備 12 + 1 + 2 個 55A DrMOS 供電模組,支援最新 PCIe 5.0 傳輸介面、最高 DDR4-5333+ OC、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、WiFi 6E 無線網絡模組,提供充足的主機板連接和擴充功能,十分適合搭配組裝白色主題電腦。



ASUS ROG STRIX B760-A GAMING WIFI D4 主機板



ASUS ROG STRIX B760-A GAMING WIF

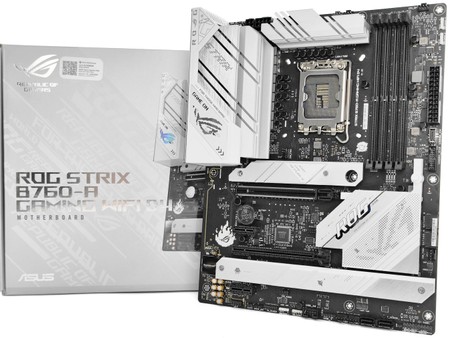

▲ ASUS ROG STRIX B760-A GAMING WIFI D4 主機板





ASUS 全新推出 ROG STRIX B760-A GAMING WIFI D4 主機板,具備 12 + 1 + 2 個 55A Power Stage 供電模組,搭配 2 組大型鋁擠 VRM 散熱器,足夠應付 Intel Core 13 代處理器平台使用,支援最新 PCIe 5.0 傳輸介面、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、WiFi 6E 無線網絡模組,在 B760 ATX 大板提供充足的主機板連接和擴充功能,可滿足大部分中階用家的需要。



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF



ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,6 層 2oz Copper PCB layer 設計,採用黑色 PCB 搭配銀色散熱器,在 PCB 及散熱器表面加入華碩自家設計像素風格的遊戲點陣圖案,帶來可愛的復古時尚外觀設計,而且非常合適組裝白色主題電腦。



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

▲ 支援 ARGB 燈效





ASUS ROG STRIX B760-A GAMING WIFI D4 主機板 I/O Cover 下方的 ROG 敗家之眼圖案加,加入 ARGB 燈粒,支援自家 Aura Sync 燈光控制,通電時將發出 RGB 燈效。







支援第 13 代 Core 處理器、全新 LGA 1700 Socket



Intel B760 主機板具備全新 LGA 1700 處理器介面,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



ASUS ROG STRIX B760-A GAMING WIF

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 13 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心 / 線程L3 快取

P-Core

Base / Max Turbo(GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-13900K81624 / 3236MB3.0 / 5.82.2 / 4.3125W253WUHD 770
Intel Core i9-13900KF81624 / 3236MB3.0 / 5.82.2 / 4.3125W253W-
Intel Core i9-1390081624 / 3236MB2.0 / 5.61.5 / 4.2
65W219WUHD 770
Intel Core i9-13900F81624 / 3236MB2.0 / 5.61.5 / 4.2
65W219W-
Intel Core i7-13700K8816 / 2430MB3.4 / 5.42.5 / 4.2125W253WUHD 770
Intel Core i7-13700KF8816 / 2430MB3.4 / 5.42.5 / 4.2125W253W-
Intel Core i7-137008816 / 2430MB2.1 / 5.21.5 / 4.1
65W219WUHD 770
Intel Core i7-13700F8816 / 2430MB2.1 / 5.21.5 / 4.1
65W219W-
Intel Core i5-13600K6814 / 2024MB3.5 / 5.12.6 / 3.9125W181WUHD 770
Intel Core i5-13600KF6814 / 2024MB3.5 / 5.12.6 / 3.9125W181W-
Intel Core i5-136006814 / 2024MB2.7 / 5.02.0 / 3.7
65W154WUHD 770
Intel Core i5-135006814 / 2024MB2.5 / 4.81.8 / 3.5
65W154WUHD 770
Intel Core i5-134006410 / 1620MB2.5 / 4.61.8 / 3.3
65W148WUHD 730
Intel Core i5-13400F6410 / 1620MB2.5 / 4.61.8 / 3.3
65W148W-
Intel Core i3-13100404 / 812MB3.4 / 4.5-
60W89WUHD 730
Intel Core i3-13100F404 / 812MB3.4 / 4.5-
58W89W-





全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++),同樣採用大小核混合架構,大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構,小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程,Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量,小核心 (E-Core) 相比上代,增加至最高 16 核心、L2 Cache 容量提升至 4MB,核心時脈最高提升了 600MHz 至最高 4.3GHz,核心數量最高為 24 核心、32 線程設計,最高 PL2 功耗為 253W,單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-5600 及 DDR4-3200 記憶體速度,並支援最新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B760 系統晶片



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

▲ PCH 散熱器 & Intel B760 PCH 系統晶片





Intel 為 13 代 Core 處理器推出中階 B760 晶片組,對比 Z790 在功能及規格上有所刪減,例如 Z790 可支援 PCIe 5.0 雙 x8 繪圖接口,B760 則不可分割只有單一 PCIe 5.0 x16。同時 B760 僅支援記憶體超頻,不支援 CPU Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,是兩者的主要市場區間。





Intel 700 系列晶片組規格

 Intel B660Intel B760Intel H770Intel Z790
CPU PCIe 5.0 GFX1x161x161x16 / 2x81x16 / 2x8
CPU PCIe 4.0 SSD1x41x41x41x4
Max HSIO Lanesup to 24up to 24up to 34up to 38
Chipset PCIe 4.0 Lanesup to 6up to 10up to 16up to 20
Chipset PCIe 3.0 Lanesup to 8up to 4up to 8up to 8
DMI 4.0 Supportx4x4x8x8
SATA 3.0 (6Gb/s)up to 4up to 4up to 8up to 8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
2/4/62/4/62/4/85/10/10
Max USB 2.012121414
OC Support

Memory

Memory

Memory

IA CPU

BCLK
Memory



全新 Intel B760 晶片組對比上代 Intel B660 晶片組,PCIe 4.0 Lanes 數目由 6 個增加至 10 個,PCIe 3.0 Lanes 數目則由 8 個減少至 4 個,其他規格則完全相同。至於相比 Z790 晶片組,B760 晶片組的 HSIO Lanes 數目由 38 個減至 24 個,PCIe 4.0 Lanes 和 PCIe 3.0 Lanes 數目各減一半,SATA 數目亦由 8 個減至 4 個,USB 3.2 數目亦有所減少,B760 透過減少週邊擴充規格來降低售價成本,以滿足中低階用家的需求。







支援最高 DDR4-5333+ OC



ASUS ROG STRIX B760-A GAMING WIF

▲ 支援 4 組 DDR4 DIMM 擴充槽





記憶體方面,ASUS ROG STRIX B760-A GAMING WIFI D4 主機板為 B760 DDR4 版本,設有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。記憶體速度方面,主機板官方規格表示支援最高 DDR4-5333+ OC 速度。



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

ASUS ROG STRIX B760-A GAMING WIF



測試採用 i9-13900K CPU 搭配 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體,在手動調整工作電壓及延遲值後成功超頻至 DDR4-4800 CL19 Gear 2 並完成 AIDA64 記憶體讀寫速度測試。







12 + 1 + 2 個 55A DrMOS 供電模組



ASUS ROG STRIX B760-A GAMING WIF

▲ 採用 15 個供電模組





VRM 供電模組方面,ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用 15 個 Power Stages 供電模組,其中 12 個為 CPU vCore 供電、1 個為 VCCGT 供電、2 個為 VCCAUX 供電,每組供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



ASUS ROG STRIX B760-A GAMING WIF

▲ DIGI+ EPU ASP2100R PWM 控制器



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

▲ BGN0 DrMOS 晶片、SiC623 DrMOS 晶片





ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用自家 DIGI+ EPU ASP2100R PWM 控制器,並以 12 (6x2) + 1 個 Teamed 雙倍功率級運作,驅動 12 個 CPU vCore 供電和 1 個 VCCGT 供電,配搭 12 個 Alpha & OMEGA BGN0 (AOZ5316NQI) 55A DrMOS 晶片和 1 個 Vishay SiC623 60A DrMOS 晶片,vCore 部分總輸出可達 660A 電流負載,足夠應付 13 代 Intel Core CPU 的供電需求。



ASUS ROG STRIX B760-A GAMING WIF



全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 OnSemi NCP81270C PWM 控制器,直出驅動 2 個 VCCAUX 供電,配搭 2 個 1 上 4C10C + 1 下 4C06C MOSFET 配置。



ASUS ROG STRIX B760-A GAMING WIF

▲ 採用金屬合金功率電感、5K 黑色電容





採用金屬合金功率電感搭配 5K 黑色電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,在 105ºC 極端環境下能具備至少 5 千小時使用壽命,帶來更穩定的供電輸出。



ASUS ROG STRIX B760-A GAMING WIF

▲ ATX 8+4-pin CPU 供電插槽





ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用 1 組 ATX 8-pin 和 1 組 ATX 4-pin 供電插槽,可滿足 Intel 第 13 代 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



ASUS ROG STRIX B760-A GAMING WIF

▲ 大型鋁擠鰭片散熱器





ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用 2 組大型鋁擠散熱器,具備鋁擠造型散熱鰭片,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







SMT PCIe 5.0 插槽、不鏽鋼 SafeSlot PCIe x16 插槽



ASUS ROG STRIX B760-A GAMING WIFI D4 主機板提供了 2 組 PCIe x16 插槽,分別支援最高 PCIe 5.0 x16 和 PCIe 3.0 x4,上方的 PCIEX16(G5) 插槽由 CPU LANES 提供,下方的 PCIEX16(G3) 插槽由 B760 晶片組提供,另外透過 B760 晶片組提供 2 組 PCIe 3.0 x1 插槽,方便用家連接不同的 PCIe 擴充卡。



ASUS ROG STRIX B760-A GAMING WIF

▲ PCIe 5.0 x16 插槽





PCIEX16(G5) 插槽採用不鏽鋼 SafeSlot PCIe 接口,可增強插槽的承托力和減少插槽被扯開的機會。另外,為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度,更採用 SMT 表面黏著技術的插槽設計,相比傳統 DIP PCIe 插槽,可提供更穩定的訊號傳輸,並減少訊號衰減的機會。



ASUS ROG STRIX B760-A GAMING WIF

▲ PCIe Slot Q-Release button 簡單移除按鈕





ASUS ROG STRIX B760-A GAMING WIFI D4 主機板加入自家 PCIe Slot Q-Release button 簡單移除按鈕,當用家插上顯示卡在 PCIEX16 插槽時,用家只需要按下右邊的按鈕,便可以馬上彈起 PCIe 卡扣,非常實用。



PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCIEX16(G5) (PCIe x16)PCIe 5.0 x16CPU
PCIEX1(G3)_1 (PCIe x1)PCIe 3.0 x1B760
PCIEX16(G3) (PCIe x16)PCIe 3.0 x4B760
PCIE1(G3)_2 (PCIe x1)PCIe 3.0 x1B760







3 組 M.2 SSD、4 組 SATA 3 介面



ASUS ROG STRIX B760-A GAMING WIF

▲ 3 組 M.2 SSD 介面配置





ASUS ROG STRIX B760-A GAMING WIFI D4 主機板提供 3 組 M.2 SSD 介面配置,CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4,並由 CPU LANES 提供,PCIEX16(G3) 插槽下方左邊的 M2_2 插槽和右邊的 M2_3 插槽皆支援最高 PCIe 4.0 x4,並由 B760 晶片組提供。



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

▲ 具備金屬散熱器





為滿足高速 M.2 SSD 產品的散熱需求,所有插槽皆具備單面導熱貼的金屬散熱器設計,可避免發生過熱降速的情況,並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_2 (左)PCIe 4.0 x4 (64 Gb/s)M Key 22110B760
M2_3 (右)PCIe 4.0 x4 (64 Gb/s)M Key 2280B760





ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF

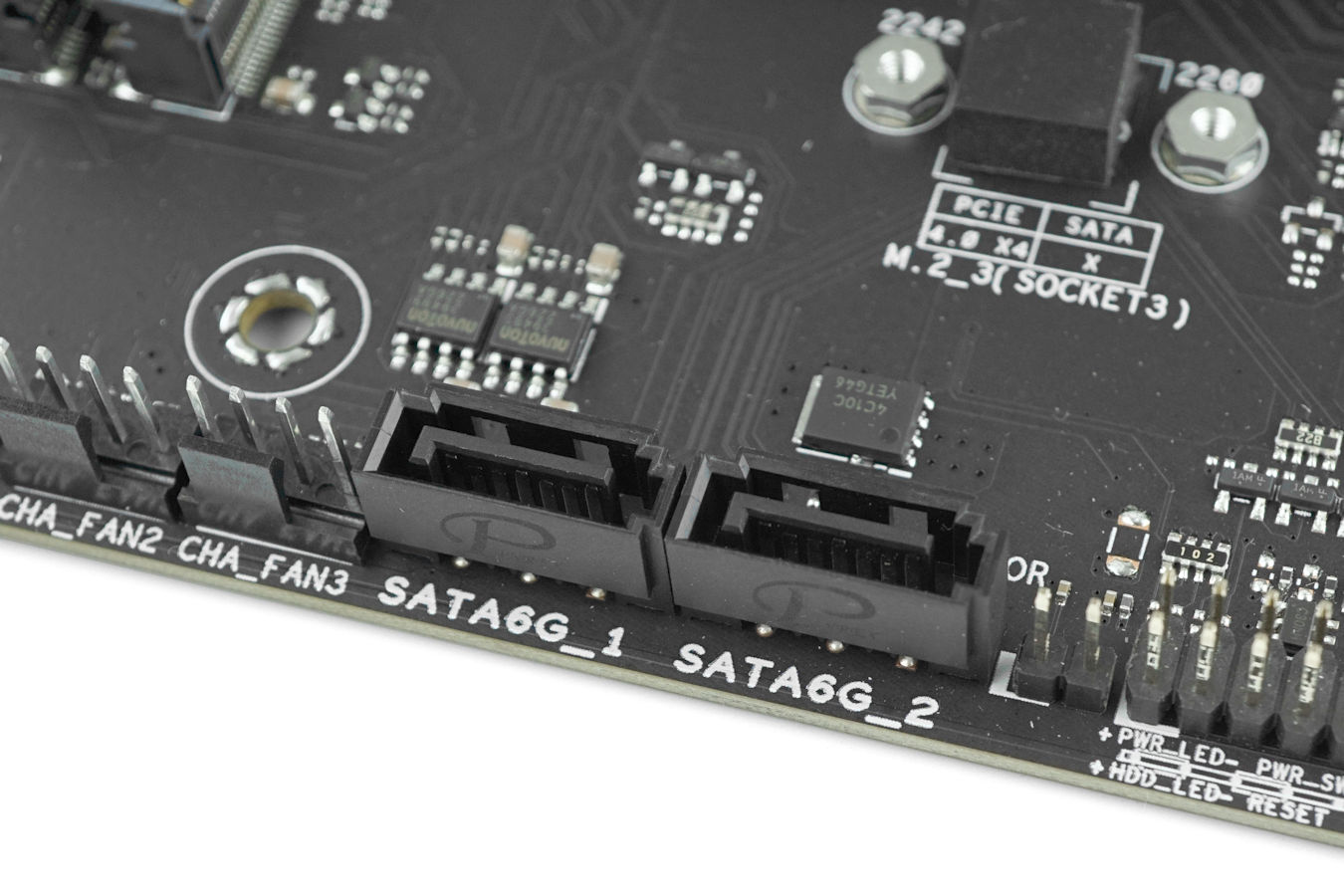

▲ 支援 4 組 SATA 接口





此外,主機板提供了 4 個 SATA 6Gbps 接口,並由 B760 系統晶片提供。







9 組 USB 接口、HDMI 2.1、DisplayPort 1.4



ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用了 Pre-Install I/O Shield 設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



ASUS ROG STRIX B760-A GAMING WIF

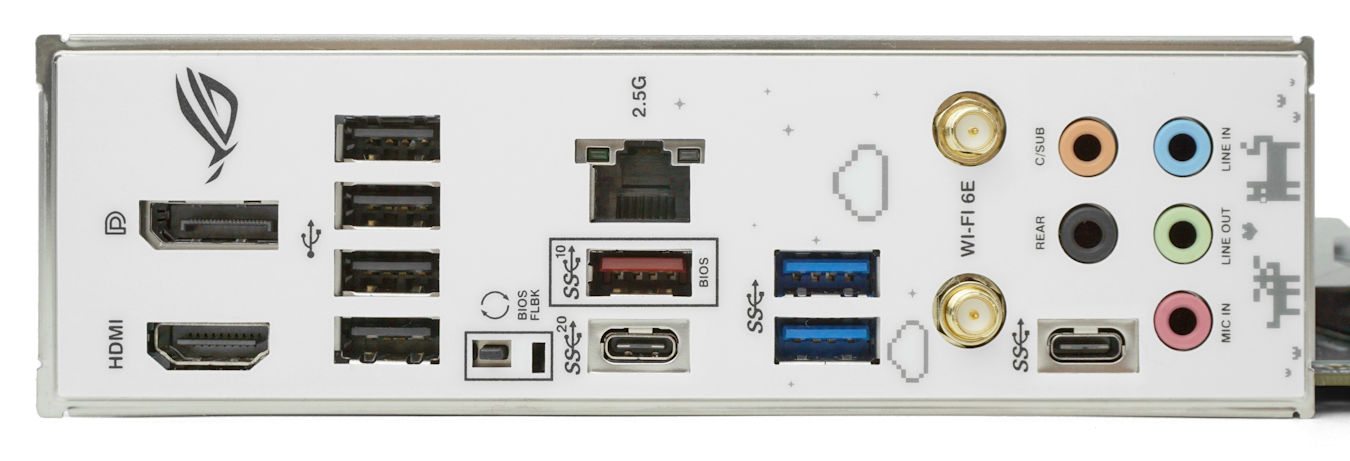

主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口,兩者支援最高 4096x2160@60 Hz 解析度。另外提供 4 組 USB 2.0 Type-A 接口、 3 組 USB 3.2 Gen 1 5Gbps Type-A 接口、1 組 USB 3.2 Gen 1 5Gbps Type-C 接口、1 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口,以及 1 組 USB 3.2 Gen 2x2 20 Gbps Type-C 接口,,整體 USB 數目十分充足。



ASUS ROG STRIX B760-A GAMING WIF

▲ 支援前置 USB-C Type-E 10Gbps 接口





主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB-C Type-E 接口。







Intel 2.5G LAN 網絡模組



ASUS ROG STRIX B760-A GAMING WIF

▲ Intel I226-V 2.5G 網絡晶片





ASUS ROG STRIX B760-A GAMING WIFI D4 採用 Intel I226-V 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度。







Wi-Fi 6E 無線網絡模組



ASUS ROG STRIX B760-A GAMING WIF



ASUS ROG STRIX B760-A GAMING WIFI D4 主機板採用 Intel Wi-Fi 6E AX211 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。







ROG SupremeFX 7.1 ALC4080 Codec 音效模組



ASUS ROG STRIX B760-A GAMING WIF



音效方面,ASUS ROG STRIX B760-A GAMING WIFI D4 主機板具備 ROG SupremeFX 7.1 ALC4080 Codec 音效模組,建基於 Realtek ALC4080 音效晶片進行調校,提供 120dB 訊噪比 ( SNR ) 音效輸出品質及113dB 訊噪比 ( SNR ) 錄製輸入品質,支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz,並提供自動偵測耳機抗阻功能,搭配使 Nichicon Fine Gold 音效處理電容,提供迫真音響效果。







Aura Sync RGB 燈光支援



ASUS ROG STRIX B760-A GAMING WIFASUS ROG STRIX B760-A GAMING WIF



為滿足 RGB 燈光需求,ASUS ROG STRIX B760-A GAMING WIFI D4 主機板提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W,以及 3 組 3-pin 可編程 RGB 接口,支援標準 WS2812B ARGB LED 燈條,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效。







ASUS ROG STRIX B760-A GAMING WIFI D4 主機板

售價︰HK$2,099

查詢︰ASUS HK (2857-7227)





平平評語:



ASUS 全新推出 ROG STRIX B760-A GAMING WIFI D4 主機板,採用不俗的 12 + 1 + 2 個 55A DrMOS 供電模組,搭配 2 組大型鋁擠 VRM 散熱器,可提供穩定的供電輸出。相比 B660 主機板,今次 B760 主機板主要是完善 M.2 SSD 介面,提供的 3 組 M.2 SSD 介面皆支援滿速的 PCIe 4.0 x4,解決上代 B660 主機板晶片組提供半速 M.2 SSD 介面的問題。



文: Richard Chow/評測中心
