NVIDIA 早前發佈 GF GTX 285 繪圖卡，其採用 55 奈米 D10U 繪圖晶片，讓核心時脈的超頻空間獲得提升，因此 GTX 285 預設時脈為 648MHz ，比較 GTX 280 大幅提升，而且透過核心制程減少，使其功耗只有 183W 。究竟全新 GF GTX 285 繪圖卡效能及功耗表現有著多少進步 ? 編輯部找來 Inno3D GF GTX285 繪圖卡進行測試。
648MHz 核心時脈、 183W 最高功耗
早前 NVIDIA 為突破核心規限，把 D10U 繪圖核心推出 55 奈米制程版本，其中採用 55 奈米制程的 GTX 285 雖然與 GTX 280 同樣採用 D10U 繪圖核心，但其時脈再度提升，以最強單核心繪圖卡加強競爭力並力圖搶佔對手繪圖卡市場，而且其價格比較同期推出的雙核心繪圖卡 GTX 295 較為吸引，令到 GTX 285 受到不少用家歡迎。
GTX 285 採用 55 奈米 G200-350-B3 繪圖核心，由台積電代工，據 NVIDIA 表示，繪圖核心面積相比 65 奈米大幅下降了 1/4 ，在同一樣大少的晶圓下產生出更多的核心，有助生產成本進一步下降，而且核心時脈亦有進一步提升的空間。
GeForce GTX 285 採用 NVIDIA D10U 繪圖晶片，內建 240 個 Unified Streaming Processor 、 80 個 Texture Filtering Unit 、 80 個 Texture Address Unit 及 32 個 Raster Operations Unit ，核心改用 55nm 制程生產，令核心時脈得到更大幅的提升空間，因此官方預設其核心時脈達到 648MHz 、 Shader 時脈為 1476 MHz ，比較 GTX280 的 602MHz 核心時脈、 1296MHz Shader 時脈有明顯提升。
值得注意的是其功耗方面，據官方表示， GF GTX 285 核心最高功耗只有 183W ，比較 GTX 280 的 236W 功耗大幅下降，由於每組 6Pin 供電接口能支援 75W 功耗，加上主機板上的 PCI-e 能支援 60W 功耗，令 GTX 285 更只需要利用兩個 6Pin 供電接口就能正常運作，比較 GTX 280 需要一組 6Pin 及一組 8Pin 接口，讓某些採用低於 700W 電源器而未提供 8Pin 供電的用家，也能夠使用 GF GTX 285 繪圖卡。

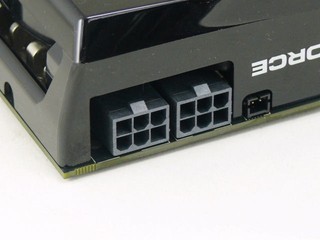

( 左 ) 55 奈米版本 D10U 繪圖核心 ( 右 ) 最高功耗為 183W ，兩個 6Pin 供電接口已可運作
此次送測的 Inno3D GF GTX 285 繪圖卡，其採用公版設計，其 PCB 面積為 111 x 267mm ，提供 2 組 6Pin 供電接口，足夠應付最高 183W 的功耗。
記憶體方面， GF GTX 285 公版記憶體容量為 1GB GDDR3 記憶體、支援 512bit 介面，記憶體時脈為 1242MHz ， Inno3D GF GTX 285 繪圖卡則搭載 16 顆 Hynix H5RS5223CFR 記憶體顆粒，記憶體寬頻為 159GB/sec 。
輸出方面， GF GTX 285 支援最高達 2560x1600 解像度，繪圖核心內並沒有繪圖輸出單元，因此，須使用外置的 NVIO-2 顯示輸出晶片，支援 10-Bit Color ，並支援雙 Dual-Link DVI 及 HDMI 輸出端子，不過用家需要透過外部 SP/DIF 接線，才能讓 HDMI 接口支援音效輸出。
( 左 ) 採用 Hynix 記憶體顆粒，容量達 1GB ( 右 ) 外置 NVIO-2 顯示輸出晶片
散熱器方面，雖然 GTX285 功耗只有 183W ，比 GTX280 的 236 低，不過 NVIDA 為保持繪圖卡穩定，因此仍沿用 CoolerMaster 代工的 TM71 散熱器， Dual Slot 設計並擁有 4 支 Heatpipe 導熱管，風扇最高轉速為 2900rpm ，工作聲噪由 26 ~ 38 dBA 。
CoolerMaster 代工的 TM71 散熱器
