GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板

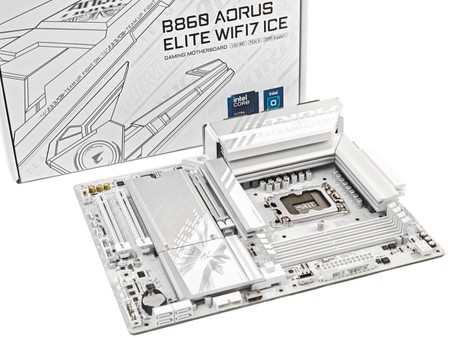

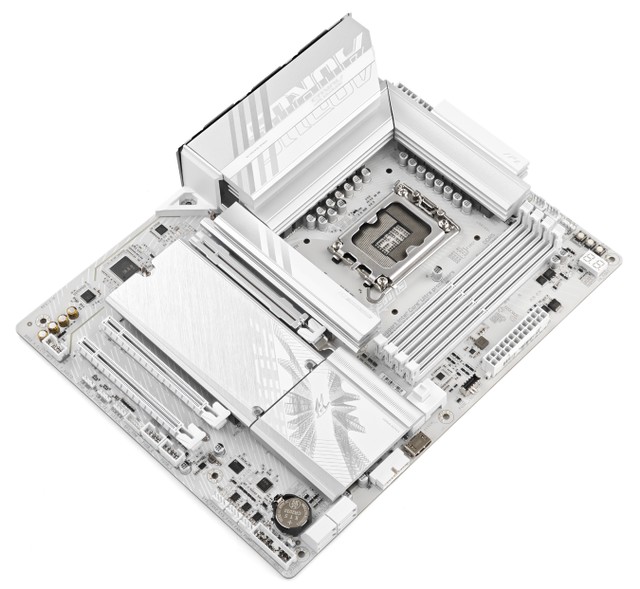

▲ GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板

GIGABYTE 推出全新 B860 AORUS ELITE WIFI7 ICE 主機板，採用銀灰白配色設計，搭載 Intel B860 晶片組，支援最新 Intel Core Ultra 200S 系列 CPU，具備 14 + 1 + 2 + 1 相 60A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 SSD 配置、Realtek 2.5G LAN 網絡模組、Realtek  Wi-Fi 7 無線網絡模組，提供基本充足的主機板連接擴充功能，並支援最高 DDR5-9200+ OC，更擁有輕鬆組裝的 DIY 使用者友善設計，可滿足主流中階電腦玩家、遊戲玩家的需求。

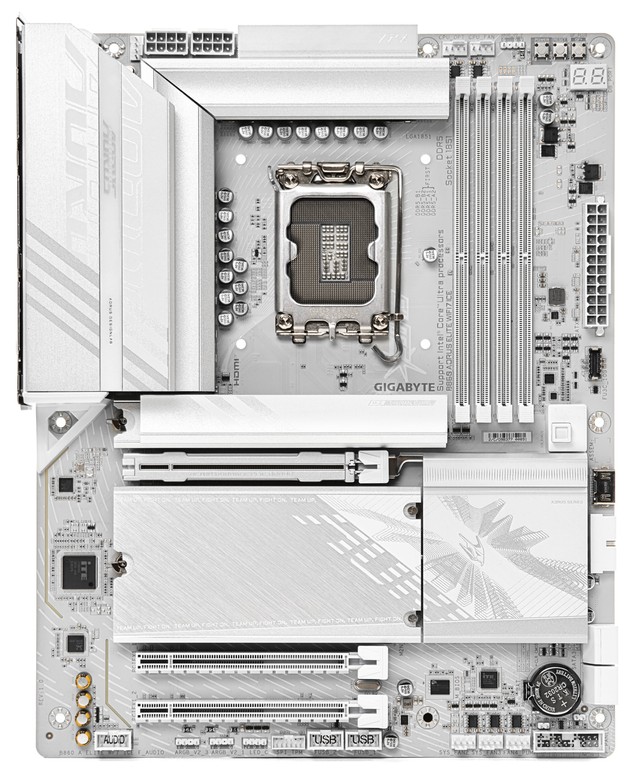

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.4cm，擁有 6 層 2oz Copper PCB layer 設計，並採用灰色 PCB 搭配銀色金屬散熱器。PCB 表面和散散器表面加入白色塗層圖案設計，設有 AORUS 字樣、機甲風格的 AORUS LOG 圖案、特別的斜線條圖案設計，展現強烈的科技感。大部分的主機板 I/O 插座與連接器插座使用了白色配色設計，取代了傳統的黑色配色，更能與銀灰主題完美呼應。主機板約 95% 外觀部分展示了獨特的銀灰與白色風格，展示出時尚與獨特的美感外觀設計。雖然白色比例相對低，但整體仍然非常適合搭配 白色主題電腦，提升視覺上的一致性與整體感。

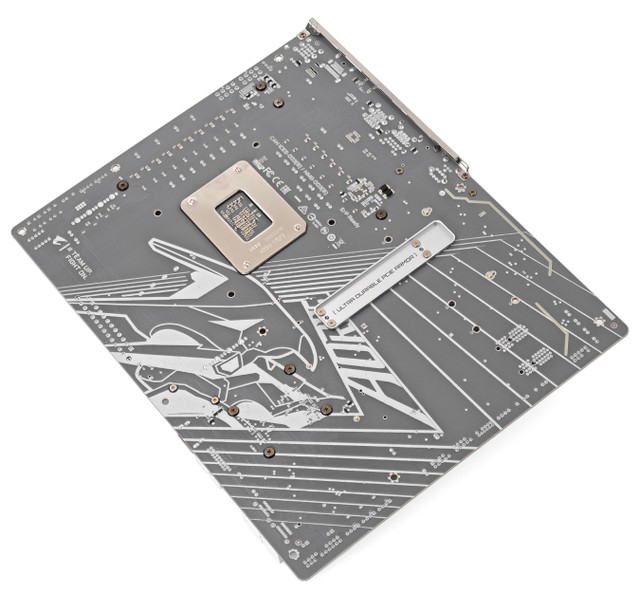

主機板背面 PCB 用上深灰色，搭配白色的 機甲風格的 AORUS LOG 圖案，外觀細節相當有心思。

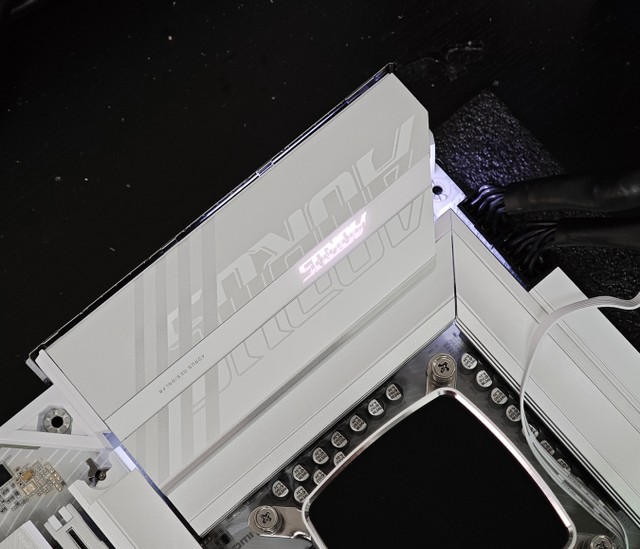

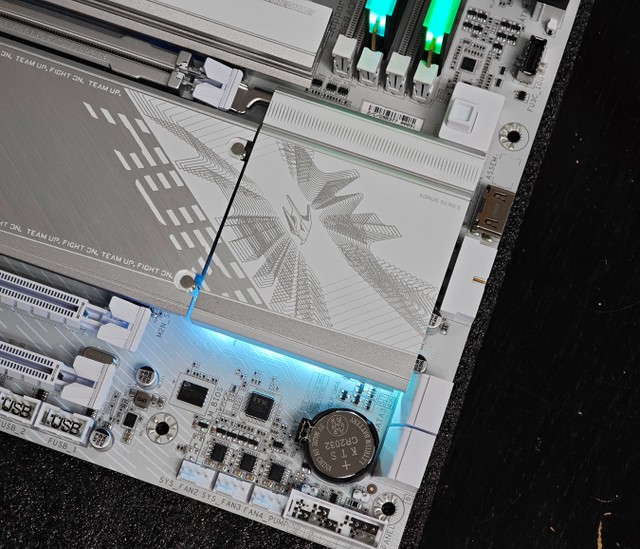

開機後，主機板 VRM 散熱器 IO Cover 位置亮出白光燈，PCH 散熱器位置亮出藍光燈，帶有少許燈光效果。

支援 Core Ultra 200S 處理器、全新 LGA 1851 Socket

Intel B860 主機板採用全新 LGA 1851 處理器介面，支援 Intel Core Ultra 200S 系列桌上處理器，外觀與上代 LGA 1700 一樣為長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽位部分由 LGA 1700的左方上下位置，LGA 1851 改為右方上下位置，Socket 裝載板的打開方式使用類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

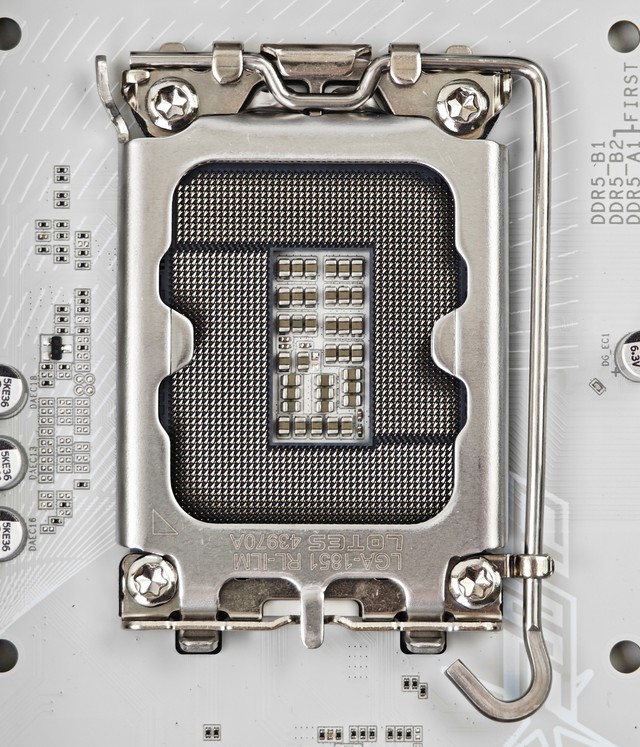

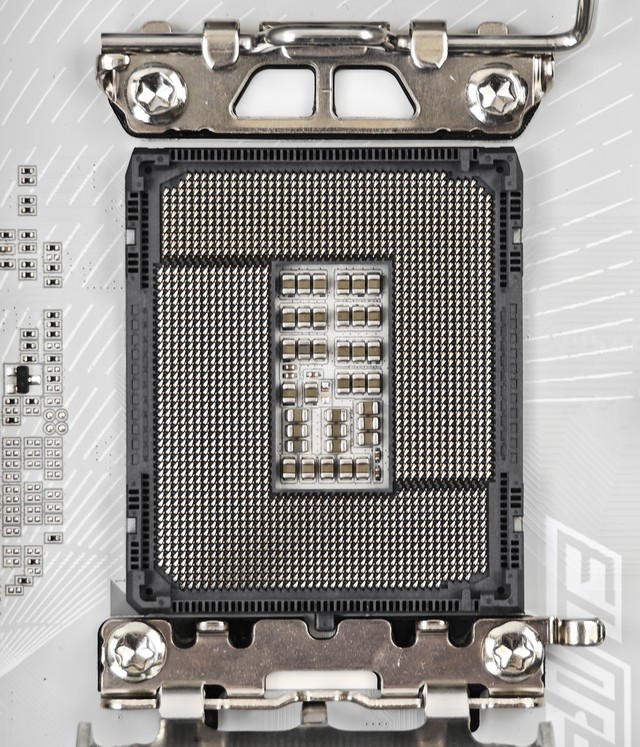

▲ LGA 1851 Socket

LGA 1851 插座和 LGA 1700 插座擁有相同的物理規格，可以共用同一個散熱器扣具，不過 LGA 1851 增加至 1851 個引腳，而且引腳定義不相同，因此不支援舊代 CPU 使用。

Intel Core Ultra 200S 處理器規格

Intel Core Ultra 200S 系列 Arrow Lake 處理器為二代 Core Ultra 桌上處理器，全面採用台積電 3nm 製程，並搭配使用 Intel Foveros 3D 封裝技術製作生產。相比上代 14 代 Intel Core 系列 Raptor Lake-S Refresh 處理器，今代 Arrow Lake 同樣使用大小核混合架構，P-Core 減刪了 Hyper-Threading 功能，P-Core 頻率調整至最高 5.7GHz，E-Core 頻率提升至最高 4.6GHz。最大特色是首次加入 AI NPU 單元，提供 13 TOPS 算力。Core Ultra 200S 全系列支援 UDIMM DDR5 和最新 CUDIMM DDR5 記憶體模組，支援最高原生 DDR5-6400 記憶體速度，支援 PCIe 5.0 傳輸技術，CPU 提供 20 條 PCIe 5.0 Lanes 及 4 條 PCIe 4.0 Lanes。

Intel 於 2024 年 10 月推出 Core Ultra 200S 系列桌上型處理器的 Core Ultra 9 / Core Ultra 7 / Core Ultra 5 K 版、 KF 版等解鎖超頻版本，於 2025 年 1 月推出 Core Ultra 200S 系列桌上型處理器的 Core Ultra 9 / Core Ultra 7 / Core Ultra 5 非 K 版、非 K  F 版等標準電壓版本、T 版等低功耗版本。

全新 Intel B860 系統晶片

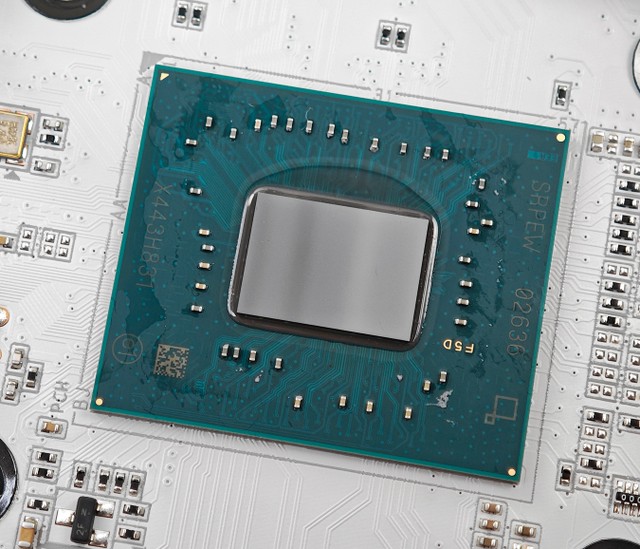

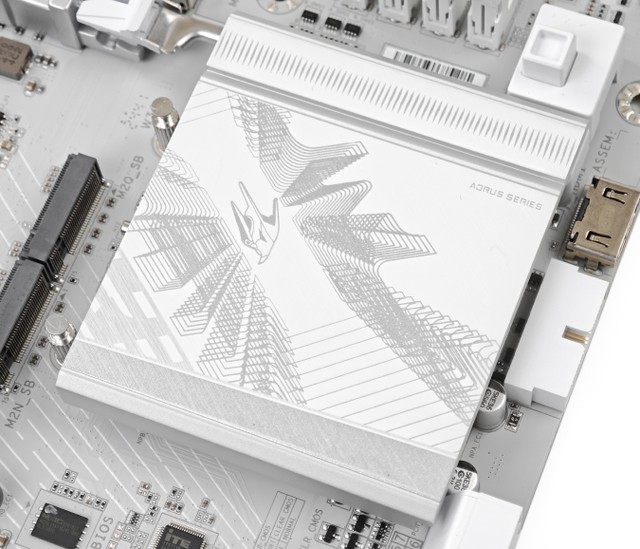

▲ PCH 散熱器、Intel B860 PCH 系統晶片

全新 Intel B860 晶片組對比上代 B760 晶片組，規格上只有輕微提升調整，支援記憶體超頻，採用 DMI 4.0 x4 通道，全面捨棄 PCIe 3.0 Lanes，晶片組 PCIe 4.0 Lanes 由 10 個提升到 14 個，總晶片組 HSIO Lanes 數目維持 44 個，新增 CPU 原生支援 1 個 TB4 / USB4 介面，而 USB 3.2 和 USB 2.0 介面數目不變。

Intel B860 系列晶片組規格

支援最高 DDR5-9200+ OC 速度

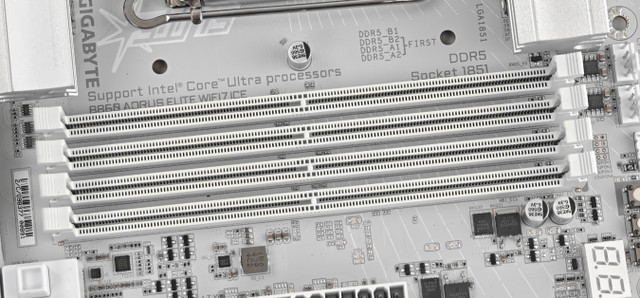

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體插槽方面，GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板設有 4 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 64GB 容量，最大容量為 256GB，支援 Dual Channel 雙通道模式，並採用 2 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽、最佳化記憶體線路設計，搭配 AI-Driven PCB 技術的AI 演算化輔助設計的 6 層 Mid-Loss 2oz Copper PCB，以減少記憶體訊號干擾。

記憶體速度方面，主機板官方規格表示支援最高 DDR5-9200+ OC 速度，支援 Intel XMP 記憶體超頻設定檔。

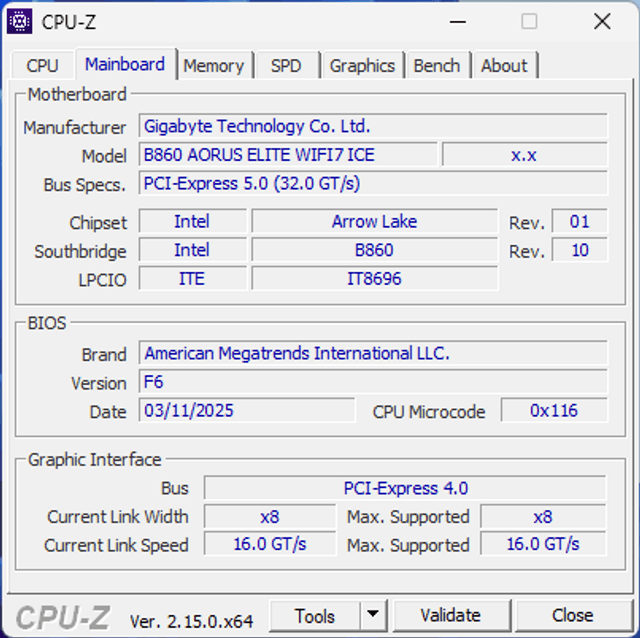

記憶體超頻測試採用 Intel Core Ultra 9 285K CPU 、GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板、v-color Manta XFinity RGB DDR5-9466 CUDIMM 24GB x2 記憶體，使用 F6 BIOS 版本。

主機板 BIOS 提供兩種記憶體運行模式，分別是 Gear 2 模式和 Gear 4 模式。相比於 Gear 4 模式 (1:4)，Gear 2 模式 (1:2) 能顯著提升記憶體的 Read / Write / Copy 效能，同時降低記憶體延遲。不過，記憶體在高頻率 Gear 2 模式下的穩定性，需依賴優異的 CPU IMC 體質支持。

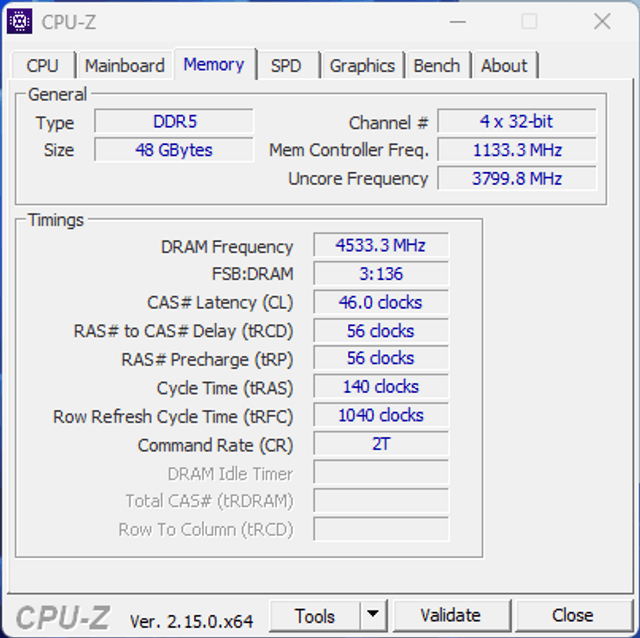

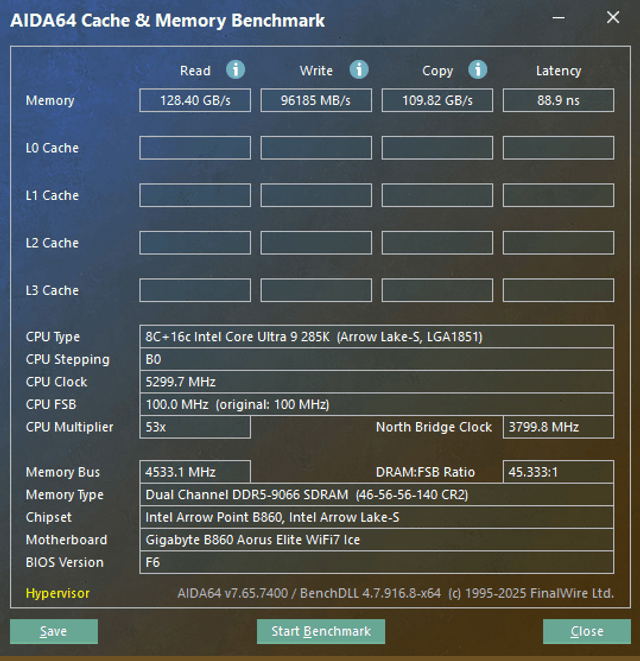

BIOS 在手動調整工作電壓及延遲值後成功超頻至 DDR5-9066 CL46 Gear 4，並完成 AIDA64 記憶體讀寫速度測試。

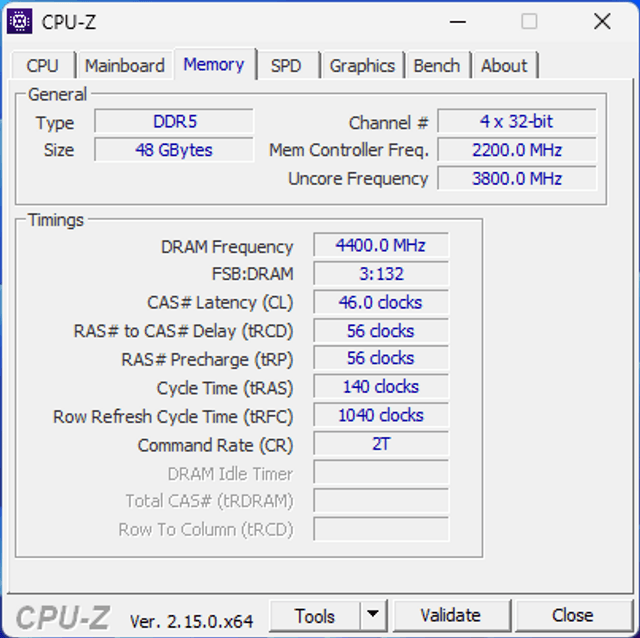

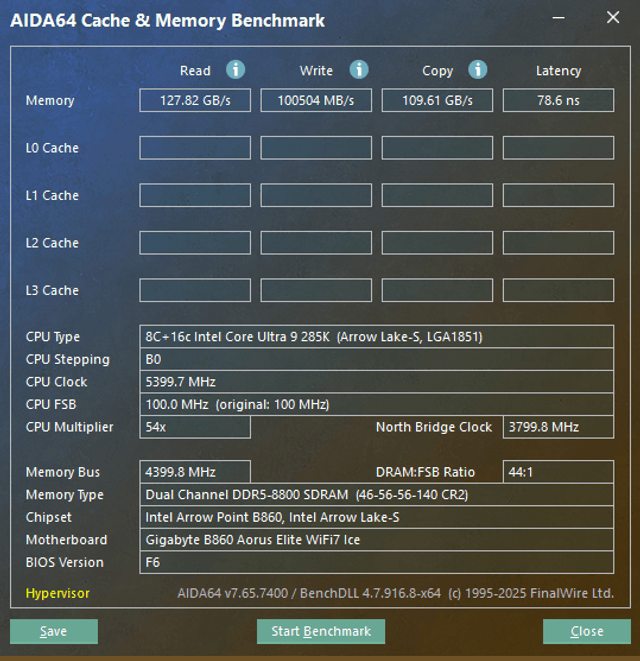

BIOS 在手動調整工作電壓及延遲值後成功超頻至 DDR5-8800 CL46 Gear 2，並完成 AIDA64 記憶體讀寫速度測試。

14 + 1 + 2 + 1 相 60A DrMOS 供電模組

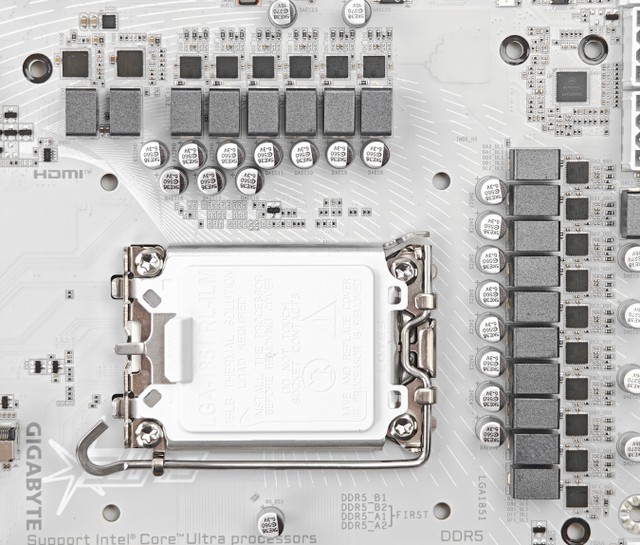

▲ 14 + 1 + 2 + 1 相 55A DrMOS 供電模組

Intel Arrow Lake 供電架構主要分為 vCore 供電、VCCGT 供電、VCCSA 供電、VNNAON 供電。VCCGT 供電為 CPU iGPU 部分，VCCSA 供電為 CPU IMC 部分，VNNAON 供電為主機板 PCIE / DMI / TCSS / 內部低電力裝置等部分。VRM 供電模組方面，GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 18 相供電設計，其中 14 個為 CPU vCore 供電、1 個為 VCCGT 供電、2 個為 VCCSA 供電、1 個為 VNNAON 供電，每組供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

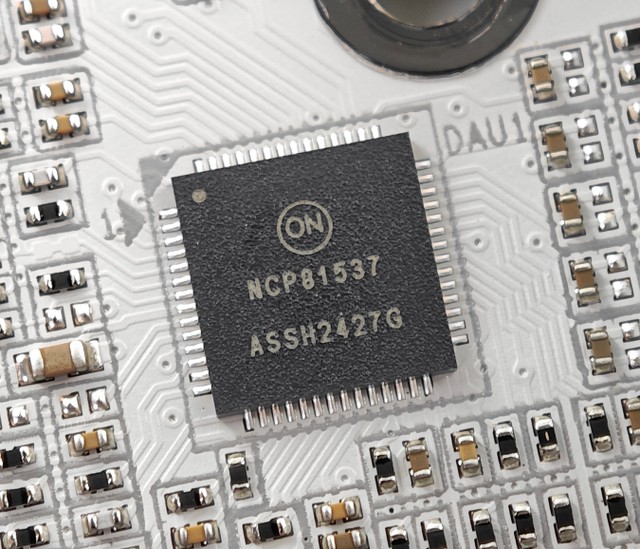

▲ NCP81537 PWM 控制器

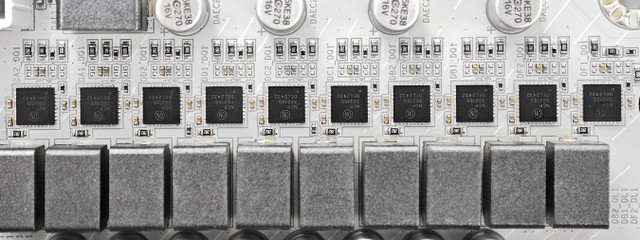

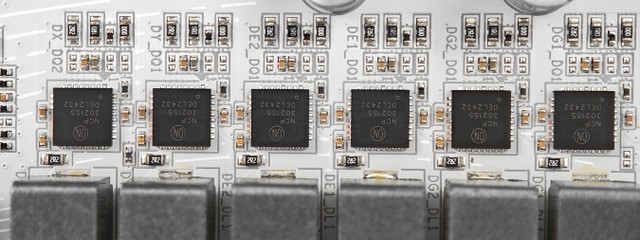

▲ NCP302155 60A DrMOS 晶片

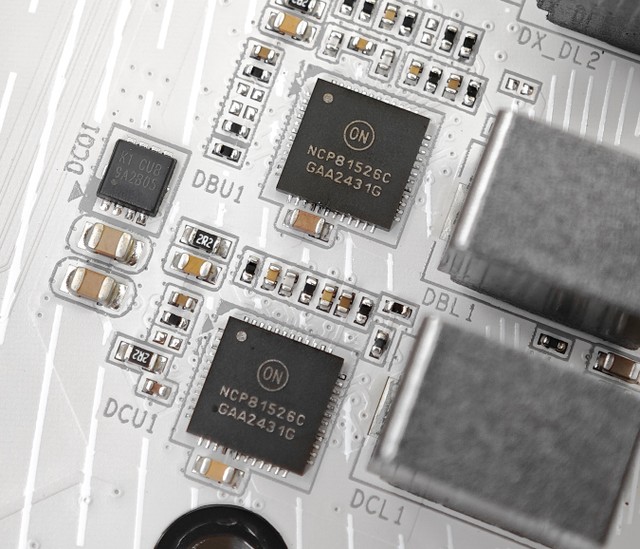

▲ onsemi NCP81526C 40A DrMOS 晶片

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 onsemi NCP81537 PWM 控制器，支援雙通道輸出配置，vCore 供電以 14 (7x2) 相並聯模式配置運作，配搭 14 組 onsemi NCP302155 60A DrMOS 晶片，vCore 部分總輸出可達 840A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

主機板採用 1 相 VCCGT 供電、2 相 VCCSA 供電、1 相 VNNAON 供電，分別搭配 1 組 onsemi NCP81526C 40A DrMOS 晶片、2 組 onsemi NCP302155 60A DrMOS 晶片、1 組 onsemi NCP81526C 40A DrMOS 晶片。

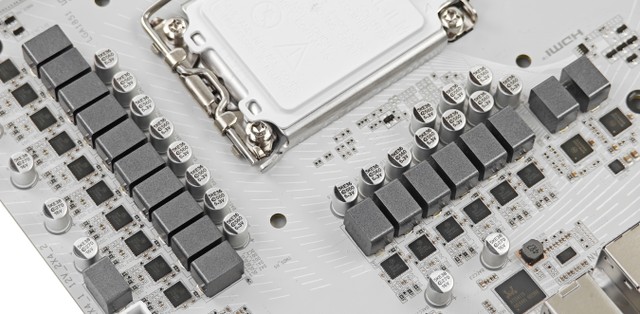

▲ 金屬合金功率電感、5K 低電阻固態電容

VRM 供電模組採用金屬合金功率電感搭配 5K 低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

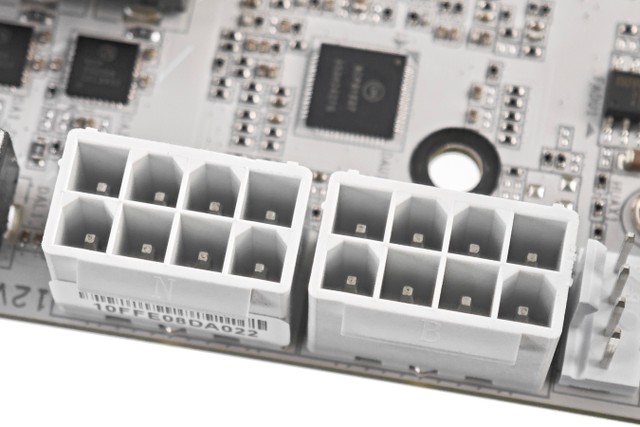

▲ ATX 8+8-pin CPU 供電插槽

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 2 組 ATX 8-pin CPU 供電插槽，具備 UD Solid Pin 實心針腳的 UD Power Connector 插座設計，可提供穩定的供電輸出，可滿足高階 Core Ultra 9 285K / 285、Core Ultra 7 265K / 265 CPU 等供電需求。

VRM 大型鋁擠鰭片散熱器

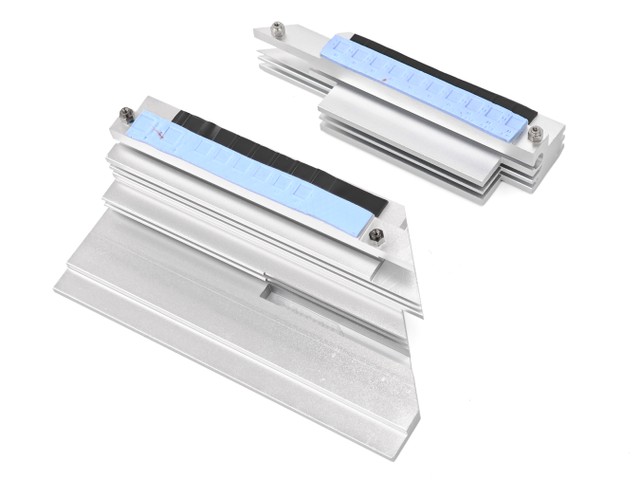

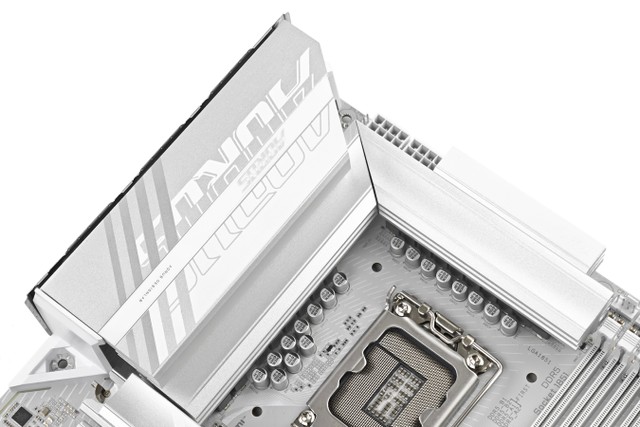

▲ VRM 大型鋁擠鰭片散熱器

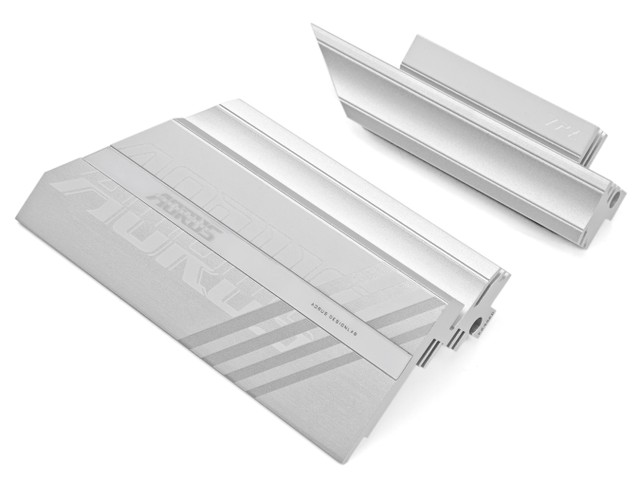

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 VRM 大型鋁擠鰭片散熱器設計，由 2 組 VRM 鋁擠散熱器組成，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，增加更多散熱面積以提升散熱效果，搭配 5 W/mK 高效能散熱貼，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

3x PCIe x16 插槽、PCIe EZ-Latch Plus

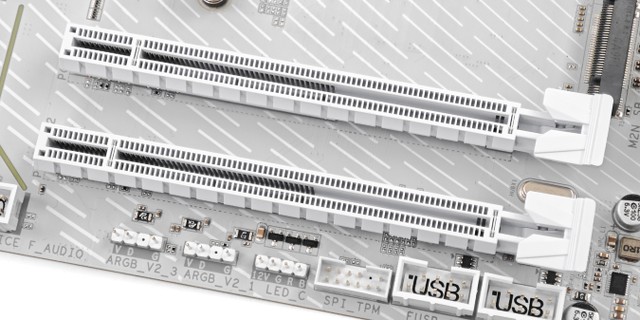

▲ 3 組 PCIe x16 插槽

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板提供了 3 組 PCIe x16 插槽，由上至下是 PCIEX16、PCIEX1_1、PCIEX1_2 插槽，分別支援最大 PCIe 5.0 x16、PCIe 4.0 x1 和 PCIe 4.0 x1 傳輸介面，PCIEX16 插槽由 CPU LANES 提供，PCIE1_1 和 PCIE1_2 插槽由 B860 晶片組提供。

PCIe 插槽配置

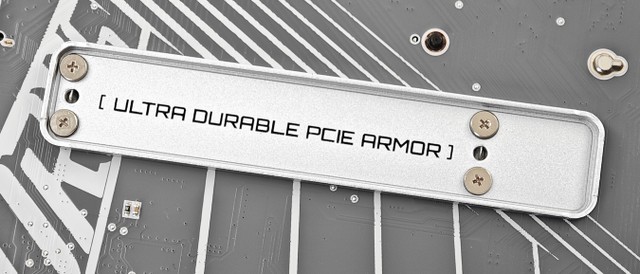

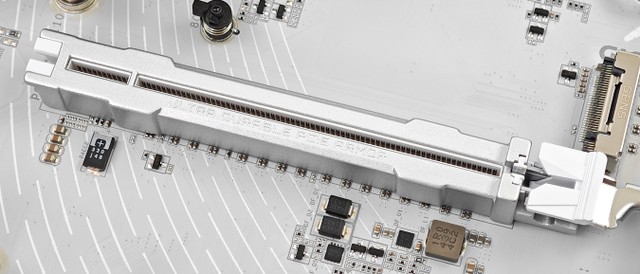

PCIEX16 插槽採用 PCIe UD Slot X 加強型金屬插槽設計，使用鋅合金物料加固 PCIe 插槽，並以 Ultra Durable PCIe Armor 專屬背板固定，可提供 10 倍的承重能力，更能應付大型顯示卡的重量，同時提供 EMI 高頻率坑干擾效果。

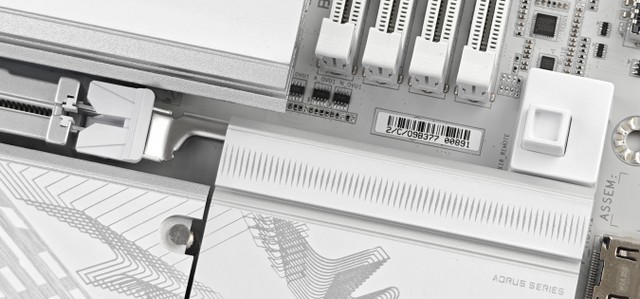

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板加入 PCIe EZ-Latch Plus 顯示卡快拆按鈕設計，記憶體插槽旁邊設有一個按鈕開關，一按便可鬆開 PCIe 插槽固定卡扣，可輕鬆拆卸顯示卡。

3 組 M.2 SSD 介面、M.2 EZ-Latch Click、M.2 EZ-Latch Plus

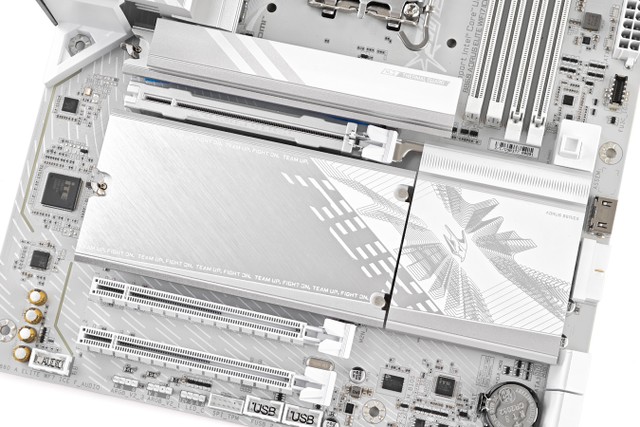

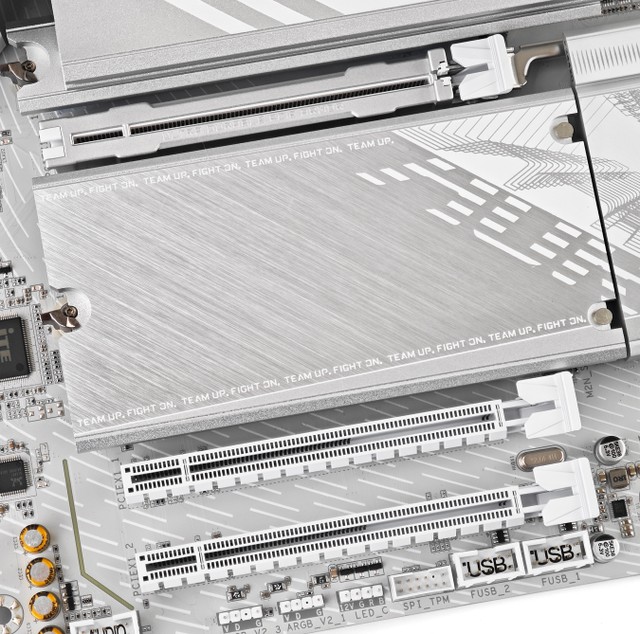

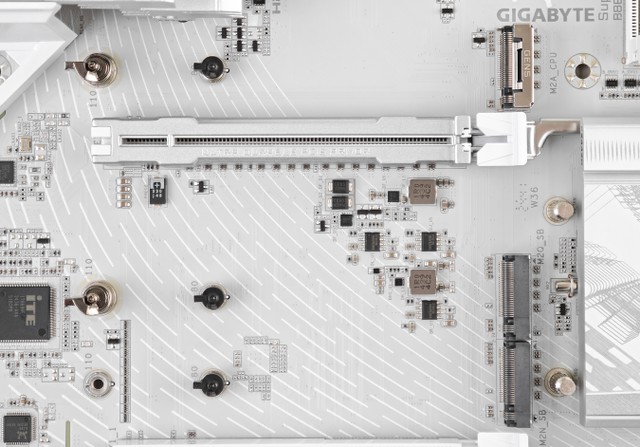

▲ 3 組 M.2 SSD 介面配置

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板提供 3 組 M.2 SSD 介面配置。

主機板 PCIEX16 插槽上方設有 1 組 M.2 SSD 插槽，M2A_CPU 插槽支援最高 PCIe 5.0 x4，由 CPU LANES 提供。

主機板 PCIEX16 插槽下方設有 2 組 M.2 SSD 插槽，上方的 M2Q_SB 插槽支援最高 PCIe 4.0 x4，下方的 M2N_SB 插槽支援最高 PCIe 4.0 x4，皆由 B860 PCH 提供。

M.2 SSD 插槽配置

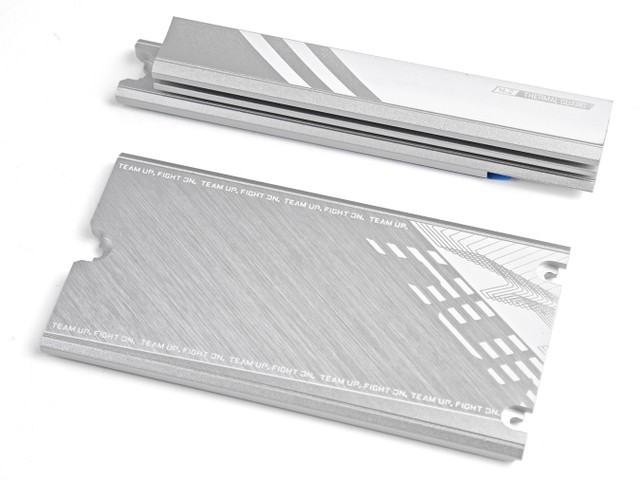

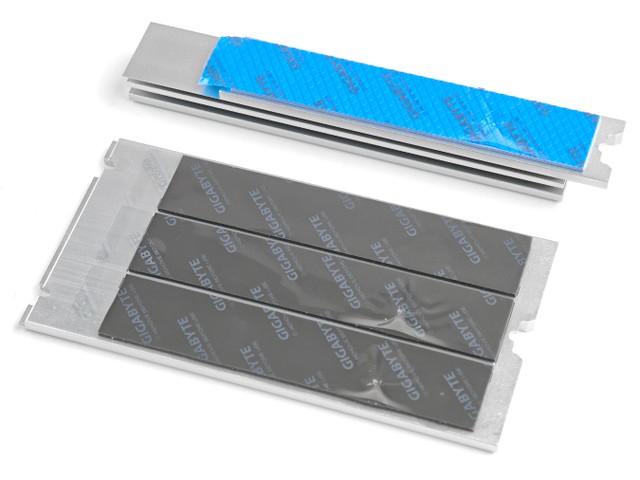

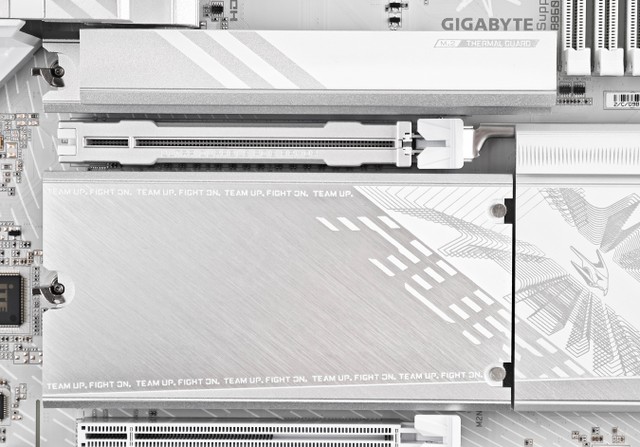

M2A_CPU 插槽配備 1 組 M.2 Thermal Guard 散熱器，擁有厚身鋁擠散熱器設計。另外兩組 M.2 插槽共用配備 1 組 M.2 Thermal Guard Ext. 散熱器，擁有大面積厚身散熱片設計。所有插槽皆採用雙面導熱貼，可滿足高速 M.2 SSD 日常應用的散熱需求

兩組 M.2 SSD 散熱器中採用 M.2 EZ-Latch Click 設計，具備快拆設計，無需使用螺絲便可快速裝拆散熱器。

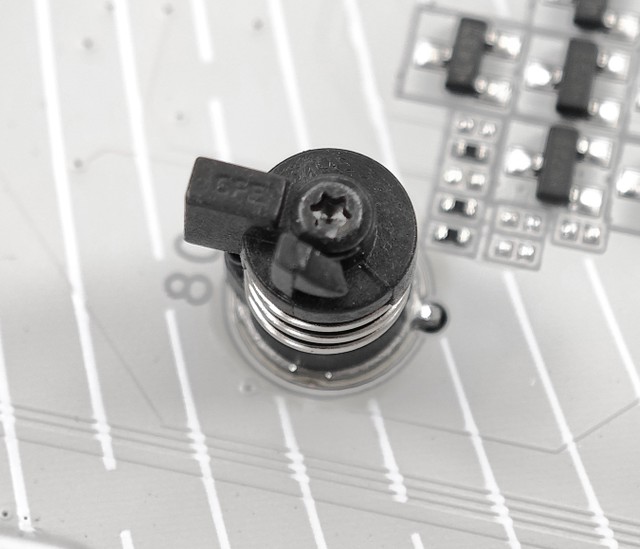

▲ M.2 EZ-Latch Plus

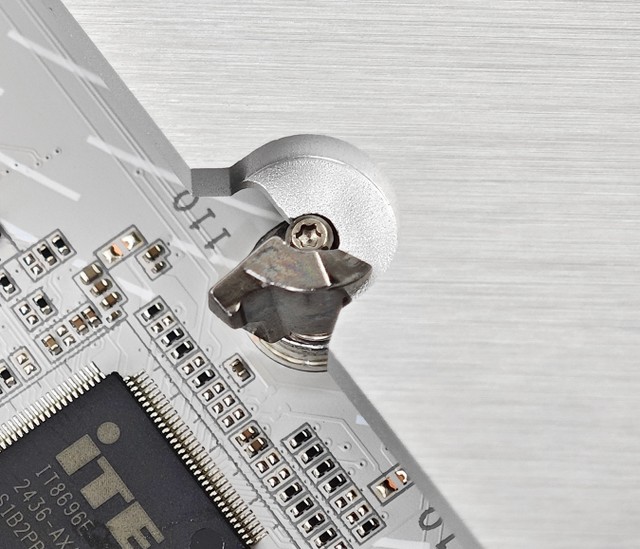

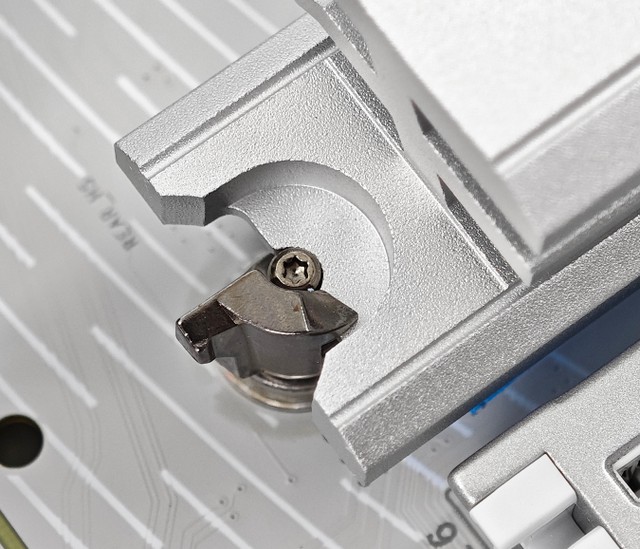

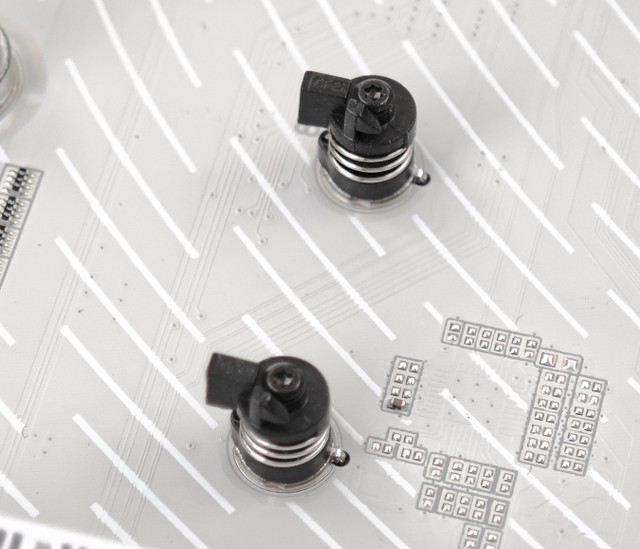

GIGABYTE B860 AORUS ELITE WIFI7 ICE 在 M.2 插槽上加入 M.2 EZ-Latch Plus 免螺絲安裝設計，為旋轉回彈鎖扣，無需要使用螺絲便可快速拆卸和安裝 M.2 SSD，提供更佳的 DIY 友善設計。

4 組 SATA 3 介面

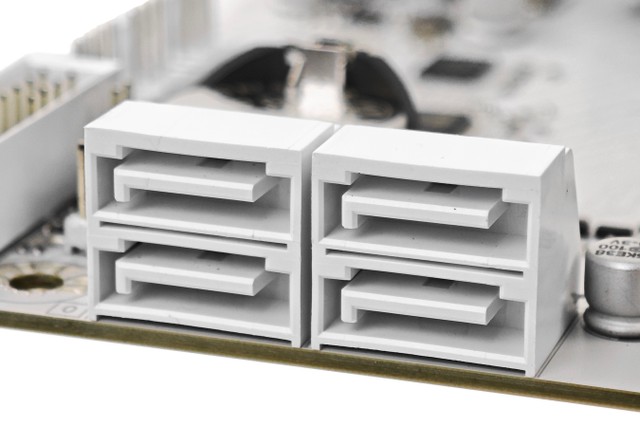

▲ 支援 4 組 SATA 接口

此外，主機板提供了 4 個 SATA 6Gbps 接口，由 B860 PCH 提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

1x USB4 + 10x USB 接口、HDMI / DP 輸出

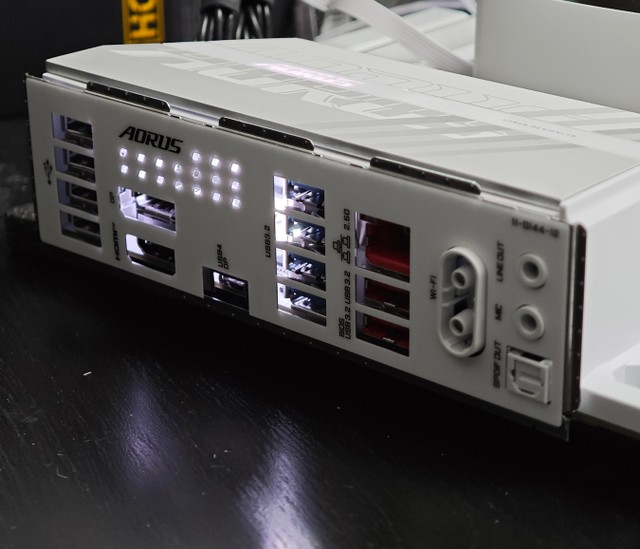

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 Pre-Install I/O Shield 設計，預先安裝檔板可節省用家自行安裝的步驟，帶來便利的主機板安裝體驗。

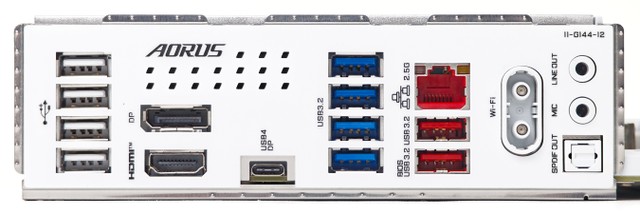

主機板後置 I/O 面板提供 1 組 DisplayPort 2.1 接口和 1 組 HDMI 2.1 接口，分別支援最高 4K@144Hz 和 4K@60Hz 解析度。

另外，提供 1 組 USB4 Type-C 接口、2 組 USB 3.2 Gen2x1 10Ggbps Type-A 接口、4 組 USB 3.2 Gen2x1 5Ggbps Type-A 接口、4 組 USB 2.0 接口，總共 11 組後置 USB 接口。

USB4 接口支援 40Gbps 傳輸、 3840x2106@144Hz DisplayPort 影像顯示輸出，可相容 USB 3.2 20Gbps、10Gbps，以及 USB 2.0 傳輸。

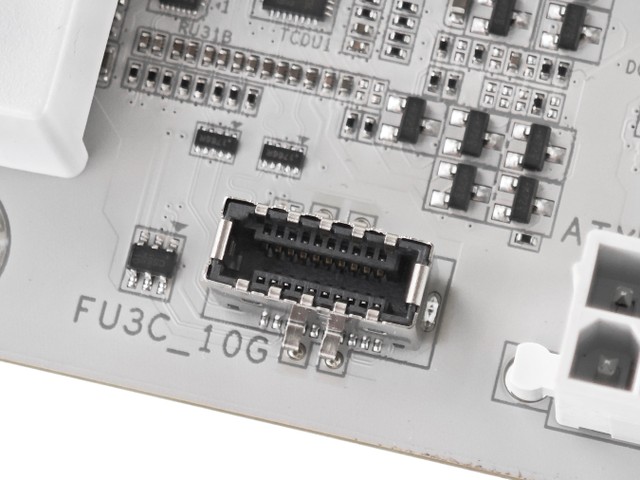

▲ 前置 USB-C 10Gbps 接口

主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB-C 接口。

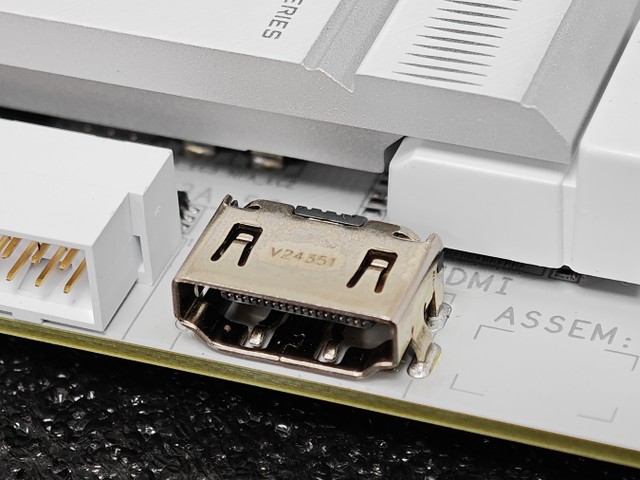

主機板提供 1 組前置 HDMI 1.4 接口，支援最高 1920x1080@30 Hz 解析度。

Realtek 2.5G LAN 網絡模組

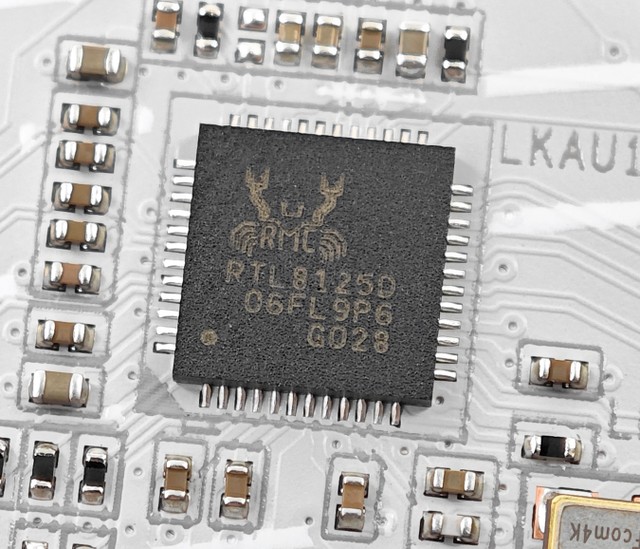

有線網絡方面，GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 Realtek RTL81250 2.5G LAN 網絡晶片，支援 2.5Gbps / 1Gbps 網絡連接速度，最高 2500Mbps 網絡連接可大幅度縮短遊戲下載、傳輸文件的等待時間，帶來更爽快的網絡連接體驗。

Realtek RTL8922AE Wi-Fi 7 無線網絡模組、WIFI EZ-Plug

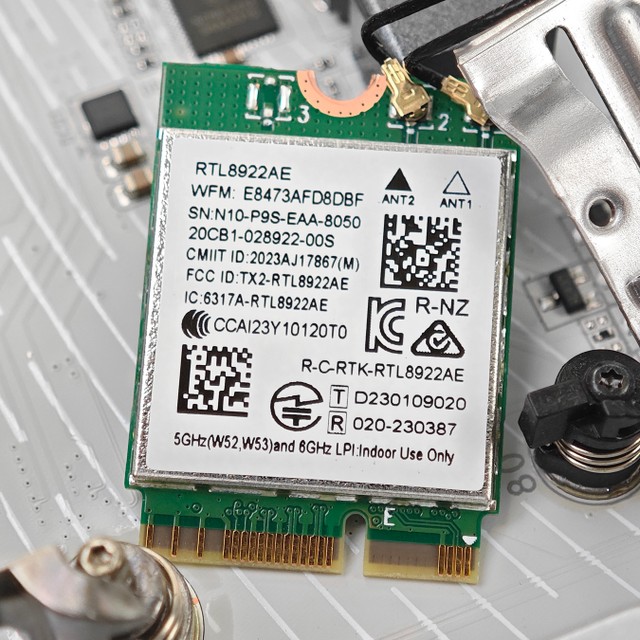

▲ Realtek RTL8922AE Wi-Fi Card

無線網絡方面，GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 Realtek RTL8922AE Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 160MHz Wi-Fi 技術、2.4GHz / 5GHz / 6GHz 頻段、160MHz 頻道、4096 QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

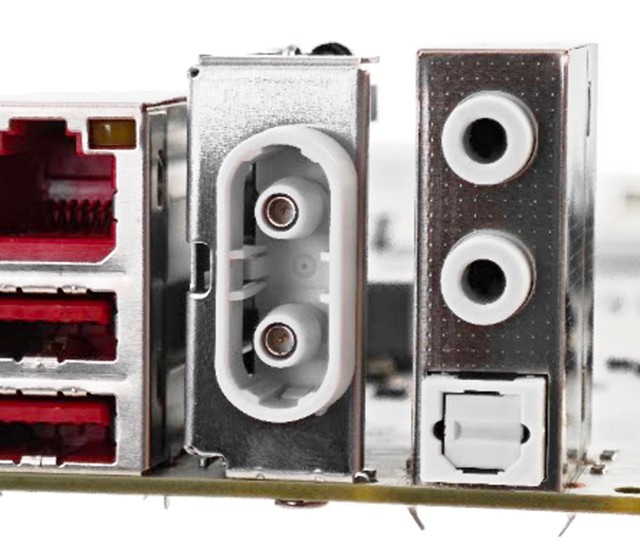

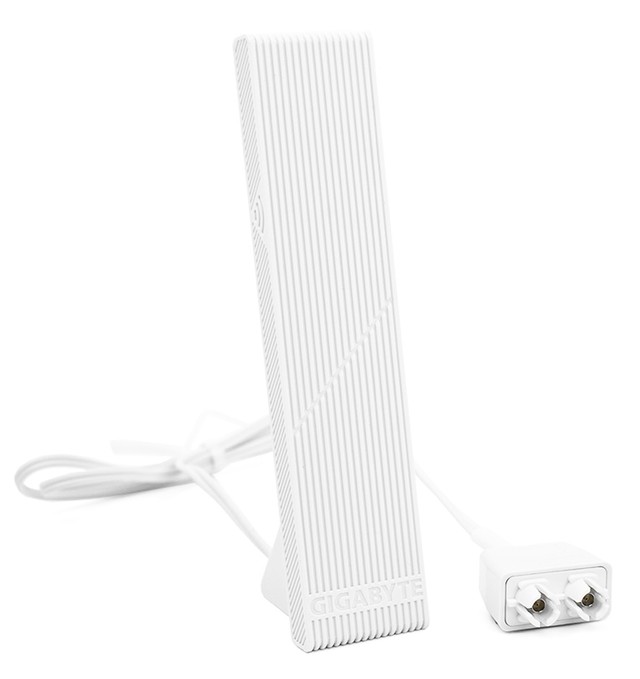

GIGABYTE B860 AORUS ELITE WIFI7 ICE 附連 1 個白色 Wi-Fi 指向型超高增益天線，定向訊號高達 5dBi，全向訊號高達 4dBi，具備磁性座設計，能夠依附在金屬表面。主機板更用上 WIFI EZ-Plug 快裝天線端子設計，無需要扭動旋轉鎖上端子，只需要一插便完成安裝。

Realtek ALC897 音效晶片

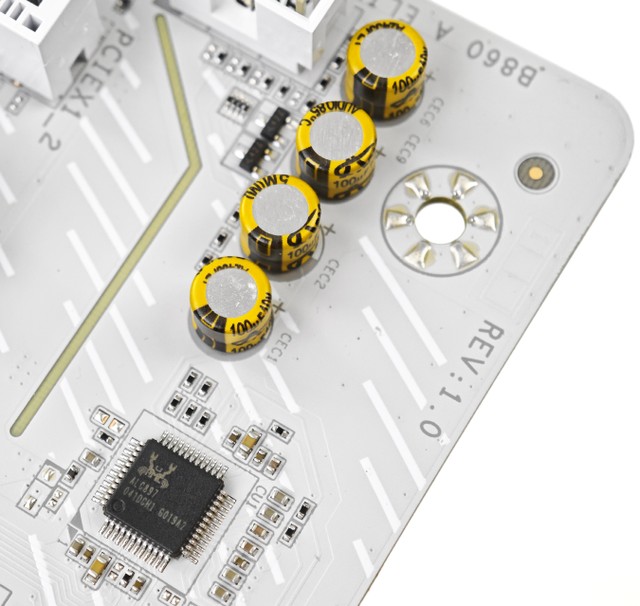

音效方面，GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板採用 Realtek ALC897 Audio Codec 音效晶片，搭配高品質音效處理電容，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出，具備音效雜訊隔絕設計，提供逼真自然的音效體驗。

RGB Fusion 燈效支援

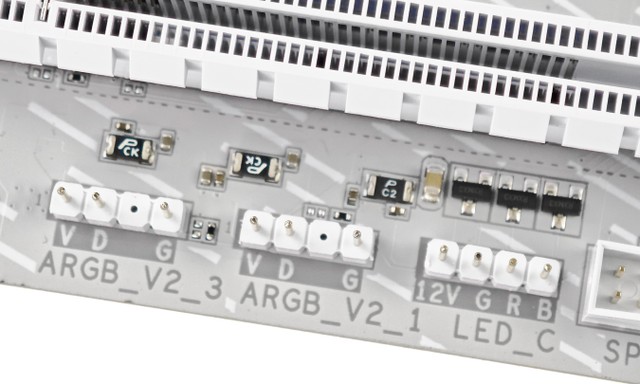

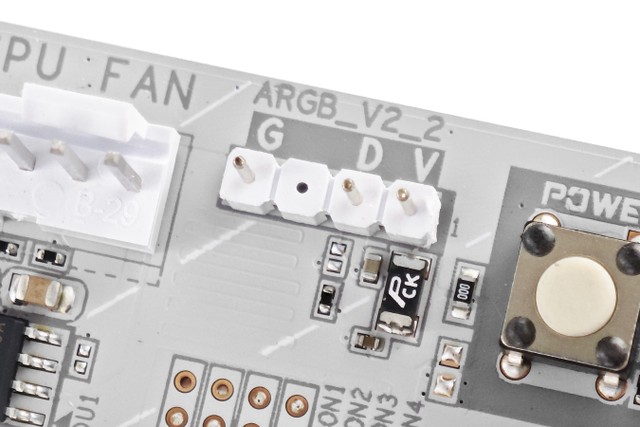

RGB 燈效連接及控制方面，GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 2A 24W，以及 3 組 5V 3-pin ARGB 接口，輸出為 5V 3A 15W，支援標準 5050 可編程 ARGB Gen1 及 ARGB Gen2 燈光裝置。用家可透過 GIGABYTE Control Center (RGB Fusion) 軟件控制燈效，展示更具層次感和個性化的 RGB 燈效系統佈置。

EZ Debug Zone 區域

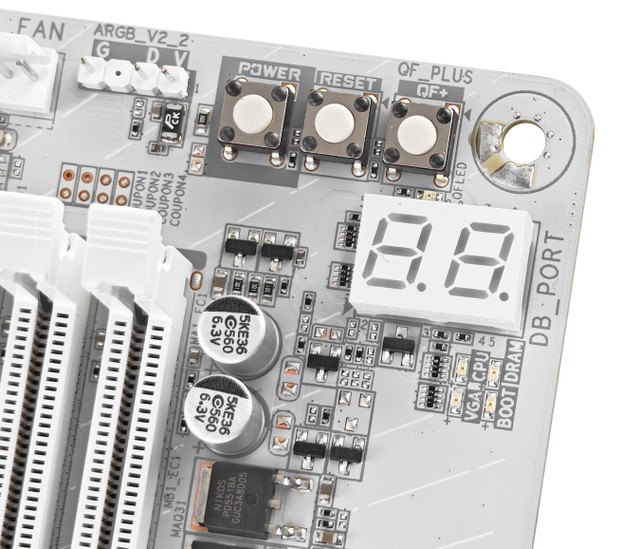

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板設有 EZ Debug Zone 區域，集中管理偵錯 LED 和控制按鈕，為用家在組裝新電腦時，提供便捷且有條理的故障排除過程。

主機板配備實體 POWER 開機鍵及 RESET 重新開機鍵，讓用家快速開機或重新開機。

RESET 重新開機鍵同時具備 Multi Key 多功能按鍵的特性，可在 BIOS 中設定控制 RGB 開關、直接進入 BIOS或啟動安全模式等功能。此外，主機板亦設有 Q-Flash Plus 按鍵，在無需安裝 CPU 的情況下，用家輕按 Q-Flash Plus 按鍵即可輕鬆更新主機板 BIOS，帶來貼心便利的設計。

控制按鈕旁邊設有數位 DeBug Code 顯示和和 Debug LED 燈，在 BIOS POST 檢測過程中，會顯示不同的 Post Code 和變化的 LED 燈光顏色，幫助用家直觀判斷電腦的偵錯狀態，非常實用。

*當記憶體模組安裝到非建議插槽時， DRAM 指示燈將會亮起。

GIGABYTE B860 AORUS ELITE WIFI7 ICE 主機板

售價︰HK$1,999

查詢︰Synnex HK (2753-1688)

平平評語：

GIGABYTE 全新推出 B860 AORUS ELITE WIFI7 ICE 主機板，主機板使用不錯充足的供電用料、散熱器用料和連接擴充性，可滿足大部分中階、中高階電腦用家，更具備便利的快拆功能和 EZ Debug Zone 區域，可讓 DIY 用家更加輕鬆組裝電腦。主機板用上十分吸引獨特的銀灰白配色設計，更用上白色 IO 連接器插槽，外觀細節加分不少，十分適合白色主題電腦搭配使用。如果主機板 PCB 部分增加更多白色比例，相信整體白色風格會更加完美。
