Colorful CVN X870 ARK FROZEN V14 主機板

▲ Colorful CVN X870 ARK FROZEN V14 主機板

Colorful 全新推出 CVN X870 ARK FROZEN V14 白色主機版，具備全白外觀設計，採用 14 + 2 + 1 相 80A SPS 供電設計，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 NVMe SSD 配置、1 組 USB4 接口、5G LAN 網絡模組、Wi-Fi 7 無線網絡模組，亦加入了近期大熱的顯示卡免工具快拆設計，售價亦僅 HK$1,999，提供不俗的擴充性及連接性，適合用作組裝白色主題機。

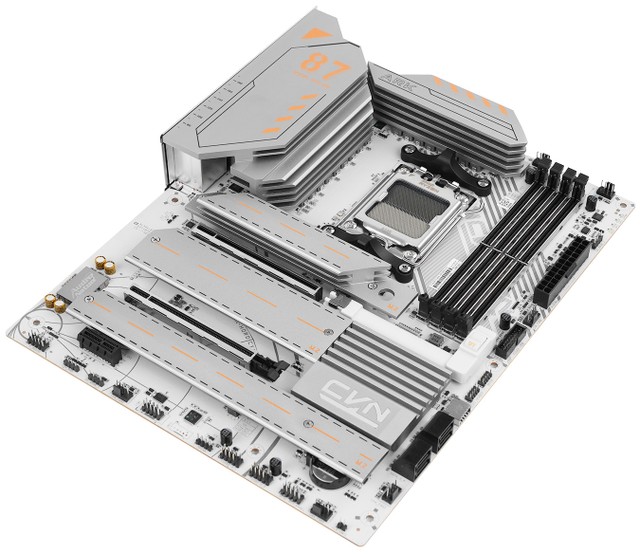

Colorful CVN X870 ARK FROZEN V14 主機板為 ATX Form Factor 規格，尺寸為 30.48cm x 24.4cm，具備 8 層 PCB 設計，採用灰色 PCB 搭配銀色金屬散熱器，散熱器採用 CNC 切割工藝，表面印上軍工風格的深灰及橙色圖案作點綴，硬朗之餘亦不失清新感。

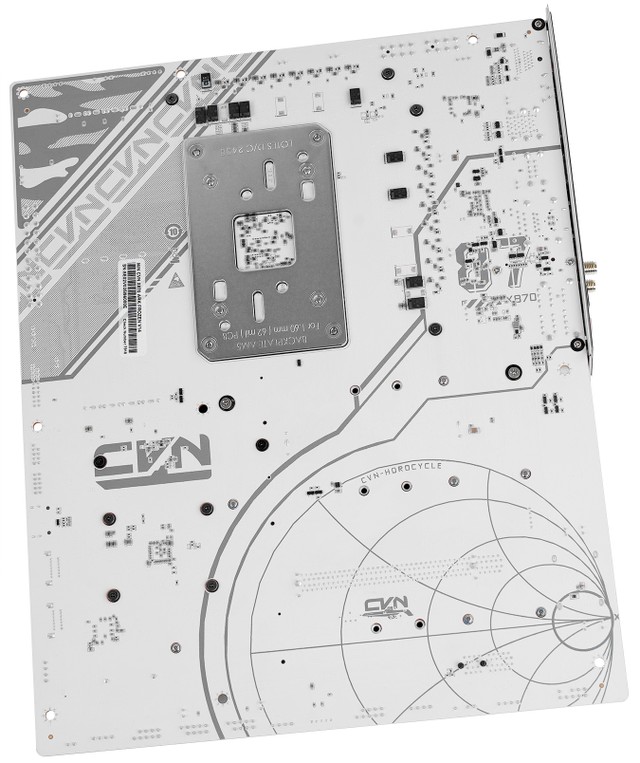

Colorful CVN X870 ARK FROZEN V14 背面 PCB 用上白色塗層，表面印上灰色幾何線條及「CVN」字樣。

支援 Ryzen 7000 / 8000 / 9000 處理器、Socket AM5

新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，支援最新 Zen 4 / Zen 5 架構的 Ryzen 7000 / 8000 / 9000 桌上型處理器，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

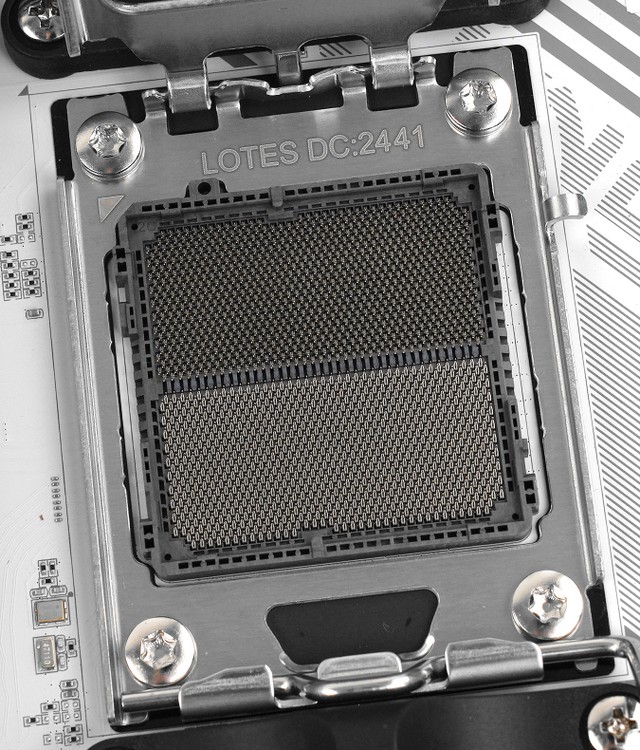

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架構的 Ryzen 9000 處理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，對比上代 Ryzen 7000 系列處理器，官方宣稱相較上代 IPC 性能提升約 16%、每瓦效能平均提高了 22%，特別針對 AVX-512 資料路徑作出強化，相較上代浮點指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 於 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型處理器，採用 Zen4 架構 / Zen4 + Zen 4c 架構，搭載最新 RDNA 3 架構的 Radeon 700M iGPU，內建加入全新 AI NPU 運算單元，為首款桌上型 PC 處理器的 NPU，並支援搭載 AMD Ryzen AI 技術，提供卓越的 AI 處理運算能力。

全新 AMD X870 系統晶片

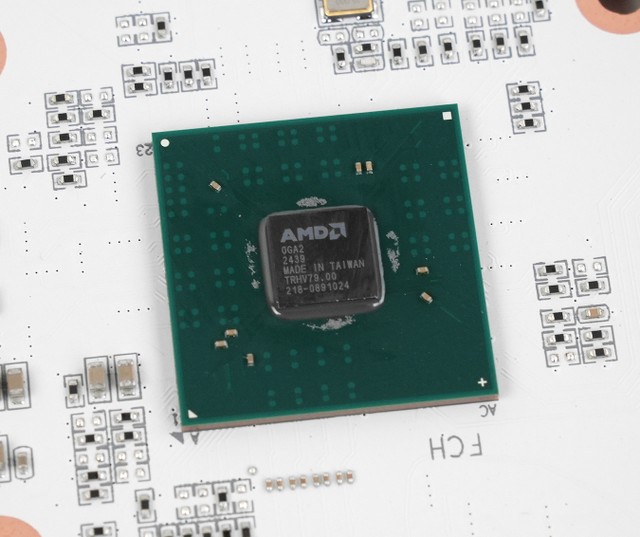

▲ AMD X870 系統晶片

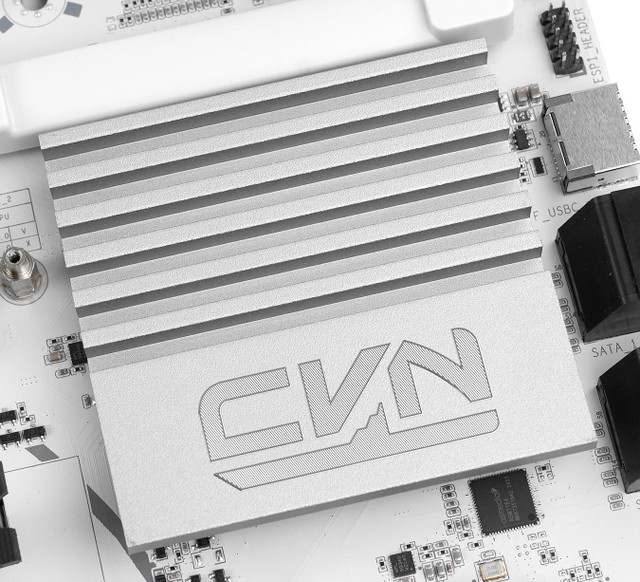

▲ PCH 散熱器

全新 AMD X870 晶片組為 AMD Socket AM5 主機板中的高階定位規格，AMD 規定 X870 主機板需要原生支援 USB4 接口，並支援 CPU 和記憶體超頻解鎖。為提供更佳的主機板連接性和擴充性，今代 X870 主機板採用 1 組 IOD 晶片，型號為 Promontory 21。

週邊規格方面，全新 X870 晶片組對標上代 B650E 晶片組，最多可提供 36x PCIe Lanes，其中 24x 為 PCIe 5.0 規格。另外，更可提供最多 1 組 USB 20Gbps 介面、最多 6 組 USB 10Gbps 介面及最多 1 組 USB 5Gbps 介面，晶片組規格為中規中距，可滿足入門至中階用家的需求。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-8200+ OC

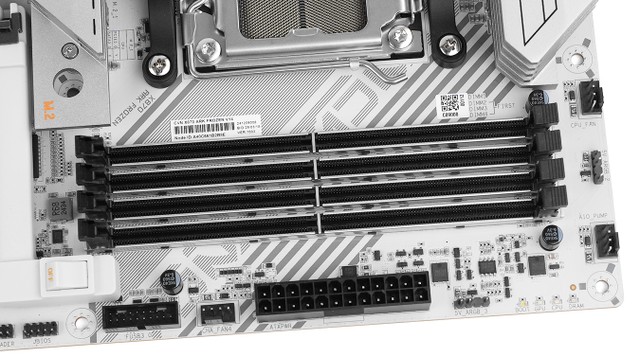

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，Colorful CVN X870 ARK FROZEN V14 主機板設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽和配備金屬外殼以減少訊號干擾，支援 Dual Channel 雙通道模式，2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 48GB 容量，系統記憶體最大容量為 192GB，支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面，主機板官方規格表示支援最高 DDR5-8200+ OC 速度。

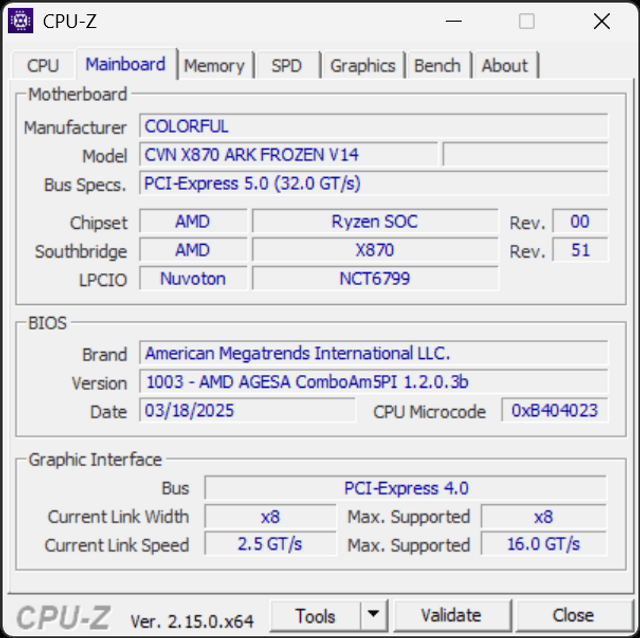

測試採用 Ryzen 9 9900X CPU 和 KLEVV CRAS V RGB DDR5-8400 24GB x2 記憶體，使用 1003 BIOS 版本和 Windows Best Performance 電源模式。

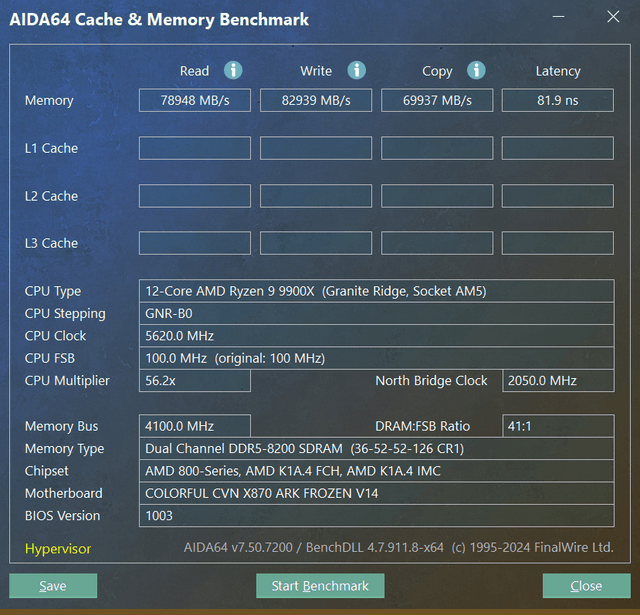

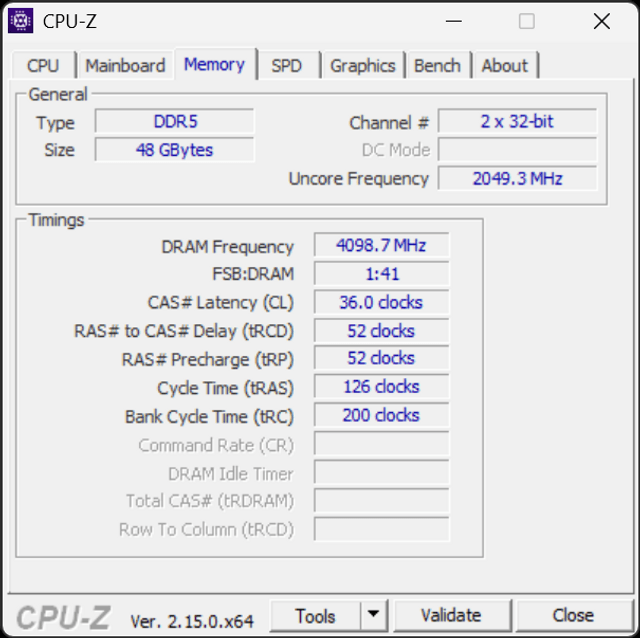

BIOS 在開啟 EXPO1 Profile 及手動調教記憶體運行速度，成功超頻至 DDR5-8200 CL36 Gear 2，(2000MHz FCLK / 2100MHz UCLK)，並完成 AIDA64 記憶體讀寫速度測試。

14 + 2 + 1 組 80A DrMOS 供電模組

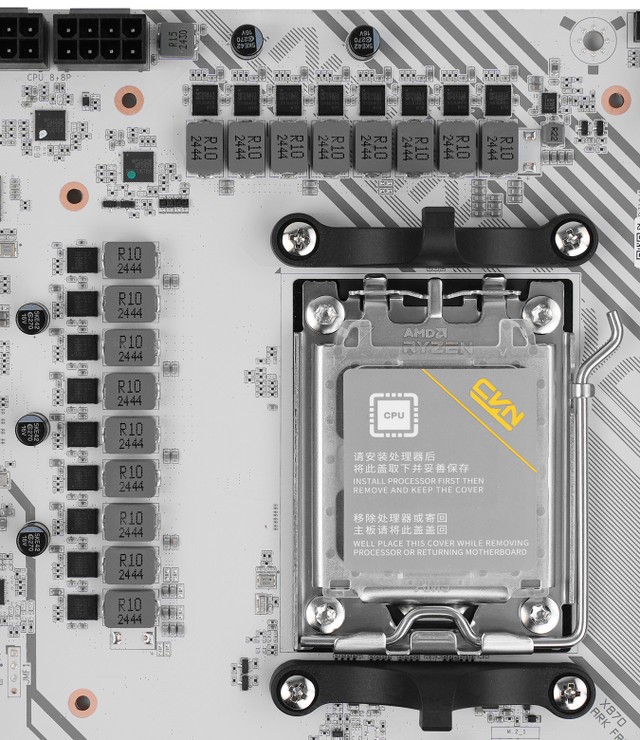

VRM 供電模組方面，Colorful CVN X870 ARK FROZEN V14 主機板採用 17 相數位供電模組，其中 14 相為 CPU vCore 供電、2 相為 SOC 供電、1 相為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ MP2825 PWM 控制器

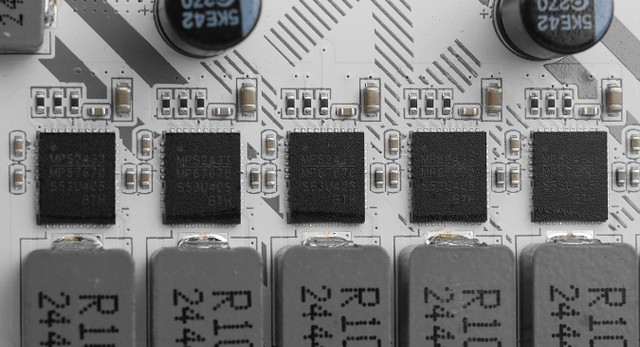

▲ MP87670 80A DrMOS 晶片

Colorful CVN X870 ARK FROZEN V14 主機板採用 MPS MP2825 PWM 控制器，以 14 (7x2) + 2 相並聯模式運作，驅動 14 相 CPU vCore 供電和 2 相 SOC 供電，配搭 16 組 MPS MP87670 80A DrMOS 晶片，單顆能夠提供最高 80A 持續電流處理能力，vCore 部分總輸出可達 1,120A 電流負載，足夠應付 AMD Ryzen 7000 / 8000 / 9000 CPU 供電需求。

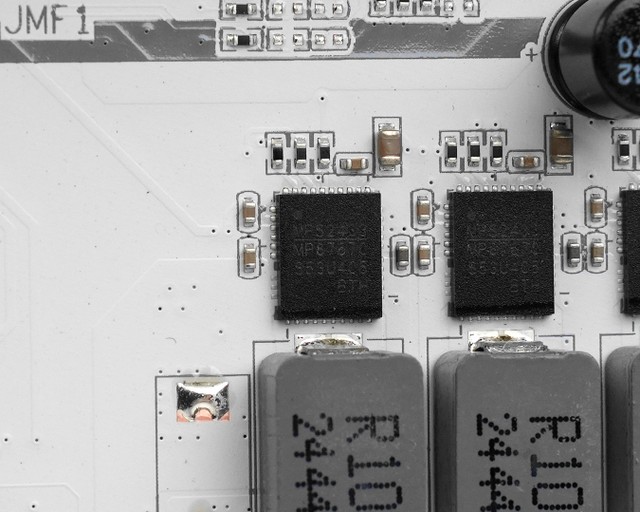

▲ MP87670 80A DrMOS 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，透過 Richtek RT3672EE PWM 控制器，驅動 2 相 1 上 Onsemi NTMFS4C10N 46A + 1 下 Onsemi NTMFS4C06N 69A MOSFET 配置。

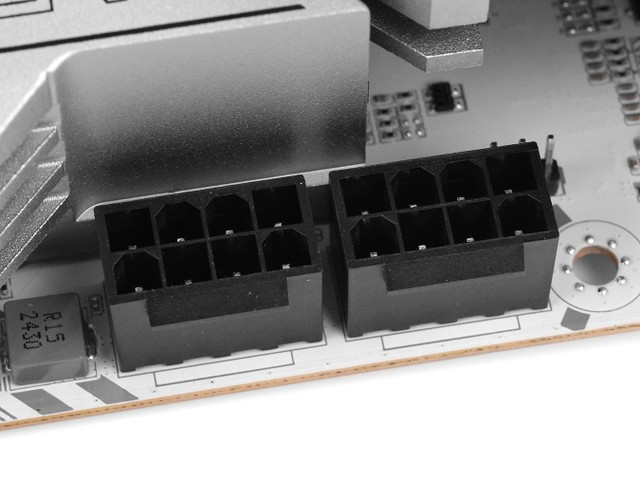

▲ ATX 8+8-pin CPU 供電插槽

Colorful CVN X870 ARK FROZEN V14 主機板採用 2 組 ATX 8-pin 供電插槽，可滿足 AMD Ryzen 7000 / 8000 / 9000 系列 CPU 電源功耗需求。

大型 VRM 金屬散熱器

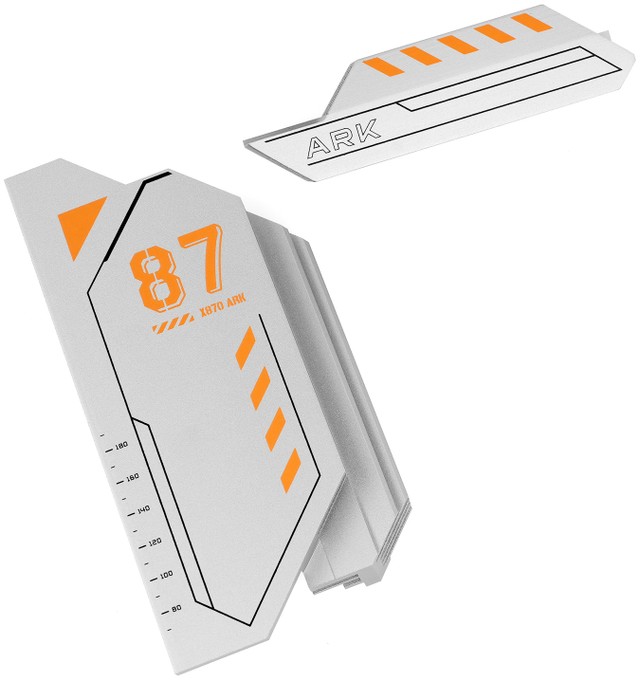

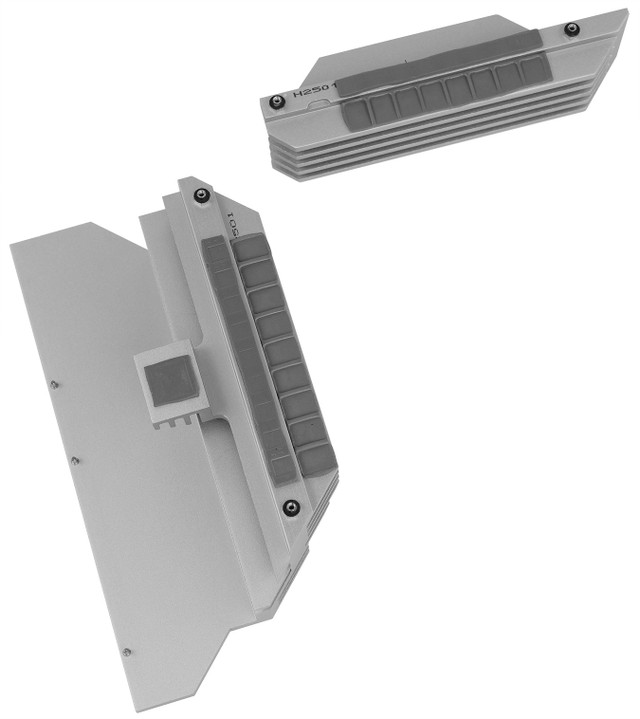

Colorful CVN X870 ARK FROZEN V14 主機板搭載大型 VRM 金屬散熱器設計，由 2 組經 CNC 切割的散熱器組成，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、快拆設計

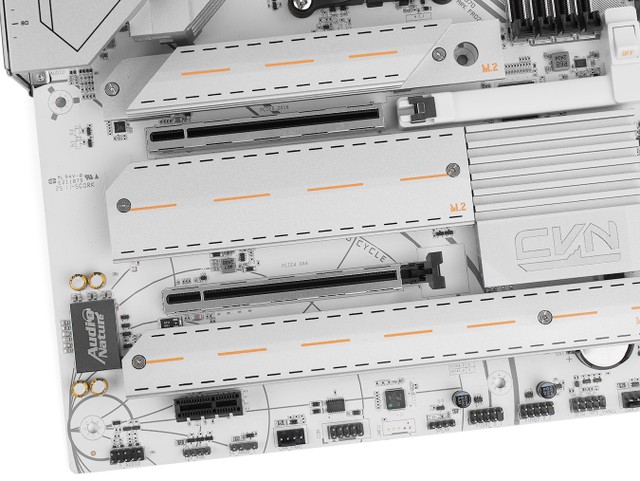

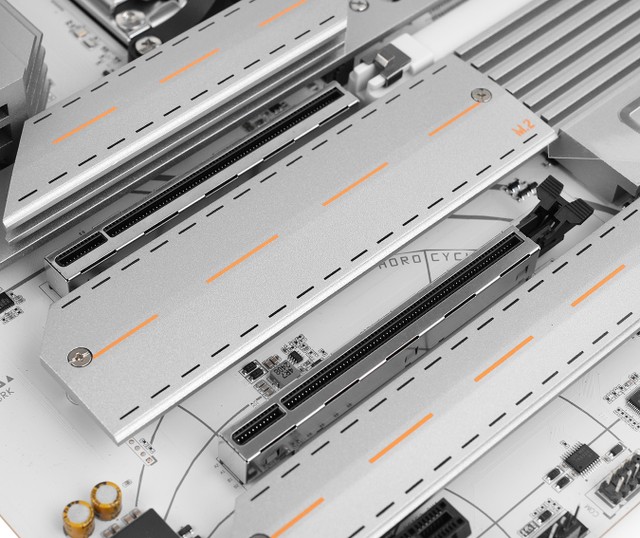

▲ 提供 2 組 PCIe x16 插槽

Colorful CVN X870 ARK FROZEN V14 主機板提供了 2 組 PCIe x16 插槽，上方的 PCIE5.0X16 插槽支援最高 PCIe 5.0 x16，由 CPU Lanes 提供，中間的 PCIE4.0X4 插槽則支援最高 PCIe 4.0 x4，由 X870 晶片組提供。下方亦提供 1 組 PCIe x1 插槽，支援最高 PCIe 3.0 x1，由 X870 晶片組提供。

PCIE5.0X16 及 PCIE4.0X4 插槽採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣，可增強插槽的承托力和減少插槽被扯開的機會，亦採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

Colorful CVN X870 ARK FROZEN V14 主機板加入自家顯示卡簡單移除按鈕，當用家插上顯示卡在 PCIE5.0X16 插槽時，用家只需要按下右邊的按鈕，便可以馬上彈起 PCIe 卡扣，方便拆除顯示卡。

PCIe 插槽配置

3 組 M.2 SSD 介面、4 組 SATA 3 介面

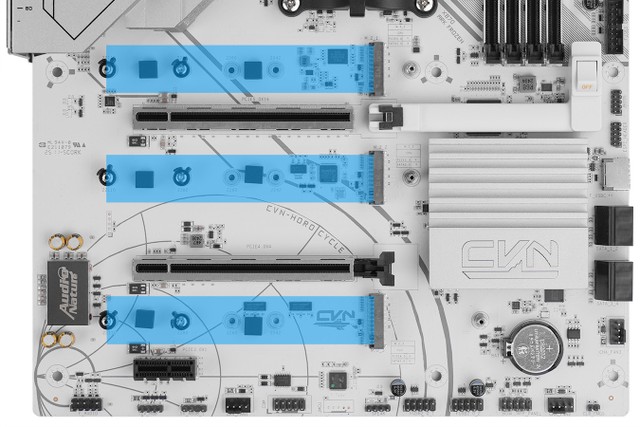

▲ 3 組 M.2 SSD 介面配置

Colorful CVN X870 ARK FROZEN V14 主機板提供 3 組 M.2 NVMe SSD 介面配置，PCIE5.0X16 插槽上方設有 M.2_1 插槽，下方亦設有 M.2_2 插槽，皆支援最高 PCIe 5.0 x4，由 CPU Lanes 提供。PCIE4.0X4 插槽下方亦設有 M.2_3 插槽，支援最高 PCIe 4.0 x4，由 X870 晶片組 提供。

*M.2_3 插槽與 PCIE4.0X4 插槽共用頻寬，當 M.2_3 被佔用，PCIE4.0X4 插槽將不會運作

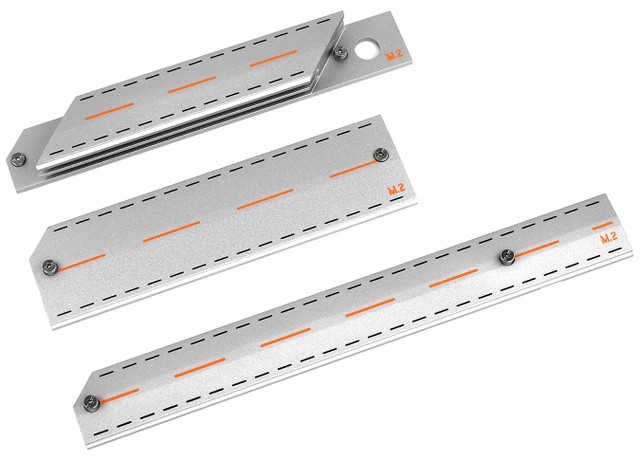

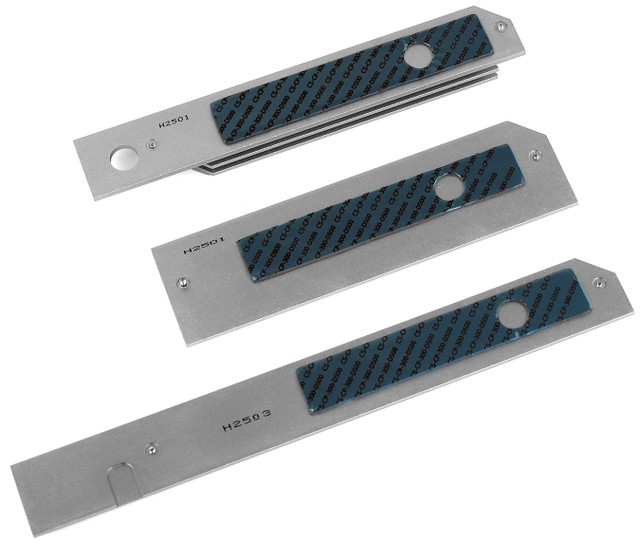

所有 M.2 SSD 插槽皆配備金屬散熱器設計，每個插槽各自有一塊薄身散熱片，所有插槽搭配單面導熱貼，可滿足高速 M.2 SSD 日常應用的散熱需求。

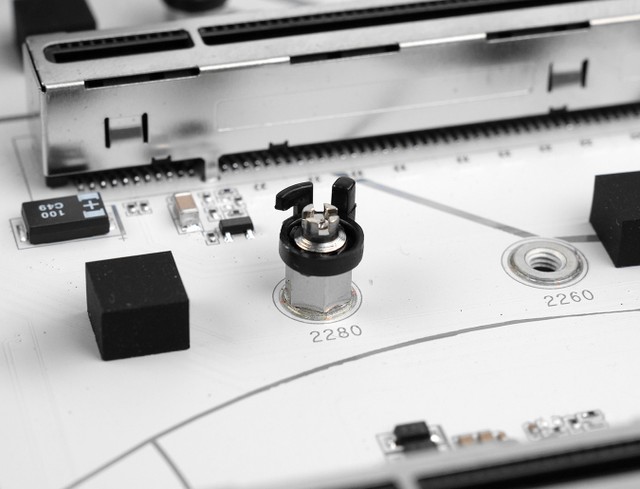

所有 M.2 SSD 插槽加入免螺絲固定快扣設計，無需使用傳統安裝螺絲便可把 M.2 SSD 輕鬆快速固定。

M.2 SSD 插槽配置

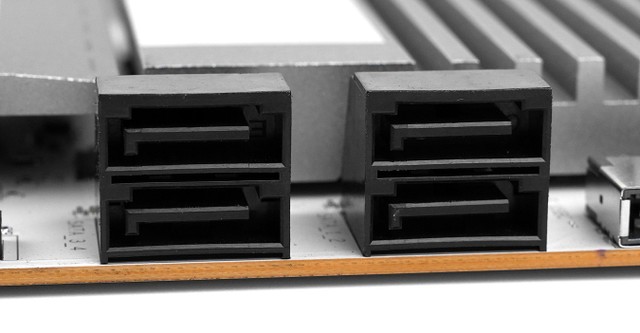

主機板亦提供 4 組 SATA 6Gbps 接口，由 X870 系統晶片提供，並支援 RAID 0、RAID 1、RAID 10 運作模式。

1 組 USB4 接口 + 7 組 USB 接口

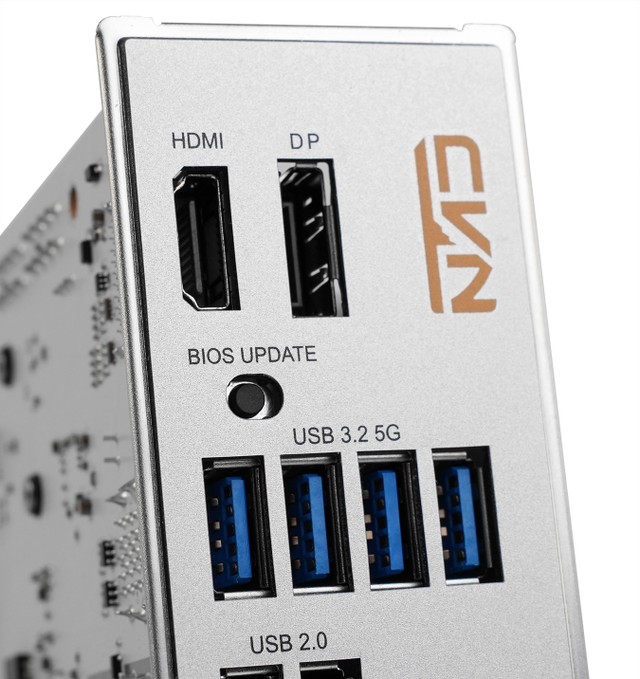

Colorful CVN X870 ARK FROZEN V14 主機板採用了 Pre-Installed I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

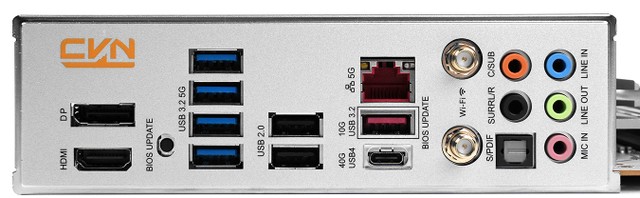

Colorful CVN X870 ARK FROZEN V14 主機板後置 I/O 面板提供 1 組 HDMI 2.1 影像輸出接口及 1 組 DisplayPort 1.4 影像輸出接口，皆最高支援最高 4K@120Hz 解析度、HDCP 2.3。主機板亦提供 2 組 USB 2.0 接口、4 組 USB 3.2 Gen 1 5Gbps Type-A 接口、1 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口及 1 組 USB4 40Gbps Type-C 接口，總共 8 組後置 USB 接口。

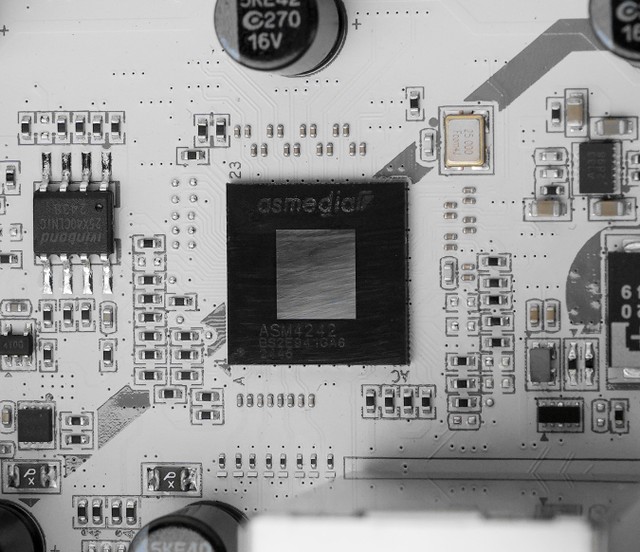

Colorful CVN X870 ARK FROZEN V14 透過 ASMedia ASM4242 晶片提供 2 組 USB4 接口，提供高達 40Gbps 的傳輸頻寬，而且具備顯示輸出功能，支援 DisplayPort 1.4 傳輸協定，能夠提供 2 組 4K@60Hz 影像輸出。

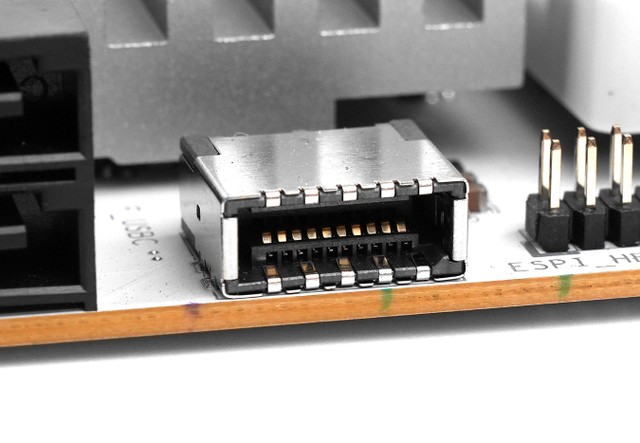

▲ 前置 USB Type-C 10Gbps 接口 (Type-E)

主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB-C Type-E 接口。

Realtek 5G LAN 網絡模組

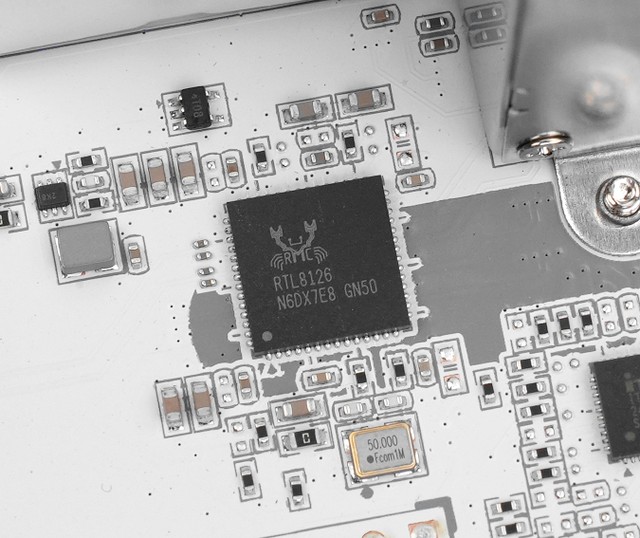

▲ RTL8126 5G 網絡晶片

有線網絡方面，Colorful CVN X870 ARK FROZEN V14 主機板採用 Realtek RTL8126 5G 網絡晶片，支援最高 5,000 Mbps 網絡傳輸速度，並向下支援 2,500/1,000/100/10 Mbps 速度。

MediaTek Wi-Fi 7 無線網絡模組

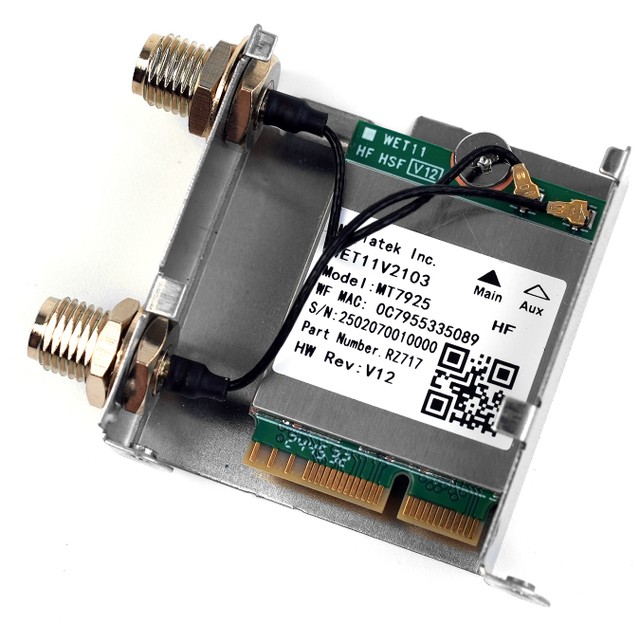

▲ MediaTek MT7925 Wi-Fi Card

無線網絡方面，Colorful CVN X870 ARK FROZEN V14 主機板採用 MediaTek MT7925 Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 Wi-Fi 技術、最高 6GHz 頻段、160MHz 頻道、4096-QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC1220 音效晶片

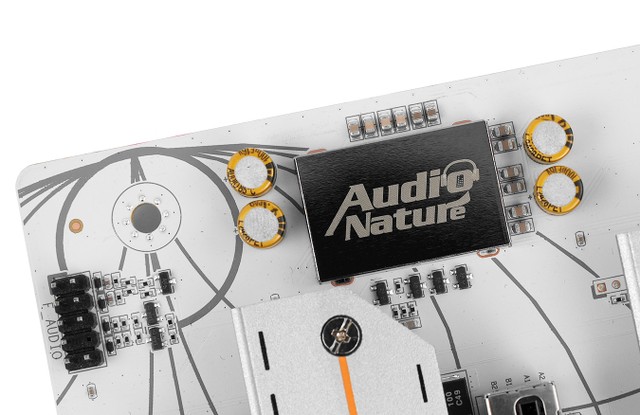

音效方面，Colorful CVN X870 ARK FROZEN V14 主機板音效輸出採用 Realtek ALC1220 Audio Codec 音效晶片，搭配使高品質音效處理電容，支援 DTS:X Ultra 音訊技術、最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、最高音效格式為 192KHz / 32-bit，具備備隔離音訊訊號設計，提供逼真自然的高音質音響效果。

iGame Center RGB 燈光支援

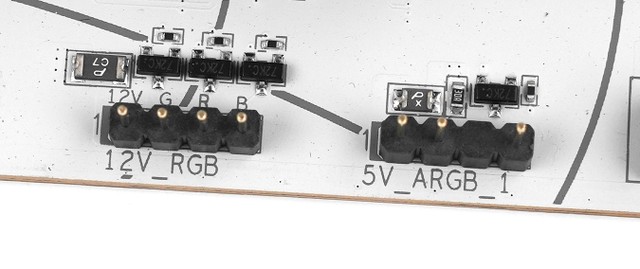

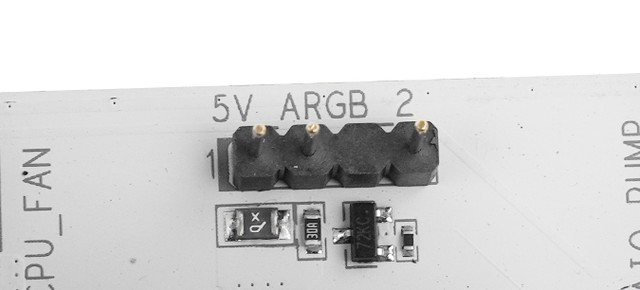

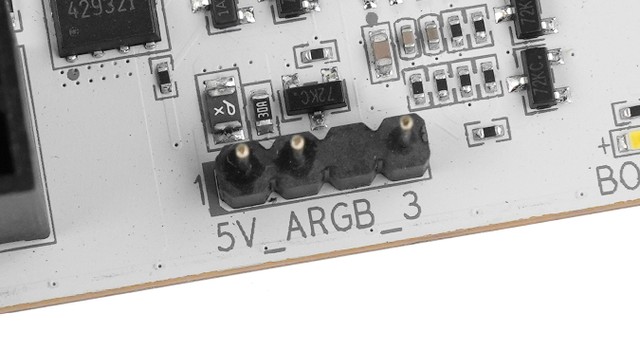

RGB 燈效連接及控制方面，主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 3A 36W，以及 3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 iGame Center 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

BIOS Update 按鈕

Colorful CVN X870 ARK FROZEN V14 主機板設有 BIOS Update 按鈕，按下 BIOS Update 按鈕便能進行更新 BIOS 版本的動作，十分實用。

Colorful CVN X870 ARK FROZEN V14 主機板

售價︰HK$1,999

查詢︰Rivia Technology (3957-0816)

小編評語：

Colorful CVN X870 ARK FROZEN V14 採用了 14 + 2 + 1 相 80A SPS 供電設計，同時支援 3 組 M.2 NVMe SSD 配置、1 組 USB4 接口、5G LAN 網絡模組、Wi-Fi 7 無線網絡模組，同時亦加入了顯示卡免工具快拆設計，以供電能力、擴充性及連接性而言，絕對媲美主流級的 X870 主機板，然而其售價只需 HK$1,999，性價比相對高，加上採用銀白配色，亦頗適合用作組裝 AMD 全白機。
