MSI MAG B850 TOMAHAWK MAX WIFI 主機板

▲ MSI MAG B850 TOMAHAWK MAX WIFI 主機板

收到 MSI 送測 MAG B850 TOMAHAWK MAX WIFI 主機板，採用 14 + 2 + 1 相 80A SPS 供電設計，支援最新 PCIe 5.0 傳輸介面、4 組 M.2 NVMe SSD 配置、5G LAN 網絡模組、Wi-Fi 7 無線網絡模組，除了擴充性及連接性稍被刪減外，其他方面基本上可媲美高一階的的 X870 / X870E TOMAHAWK 主機板，價錢大幅減至 HK$2,080，為有意組裝中高階 AMD 系統的用家提供一個性價比更高的選擇。

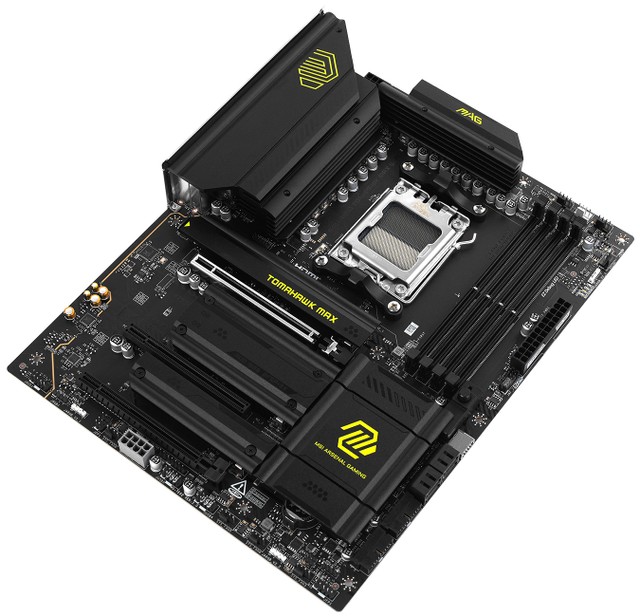

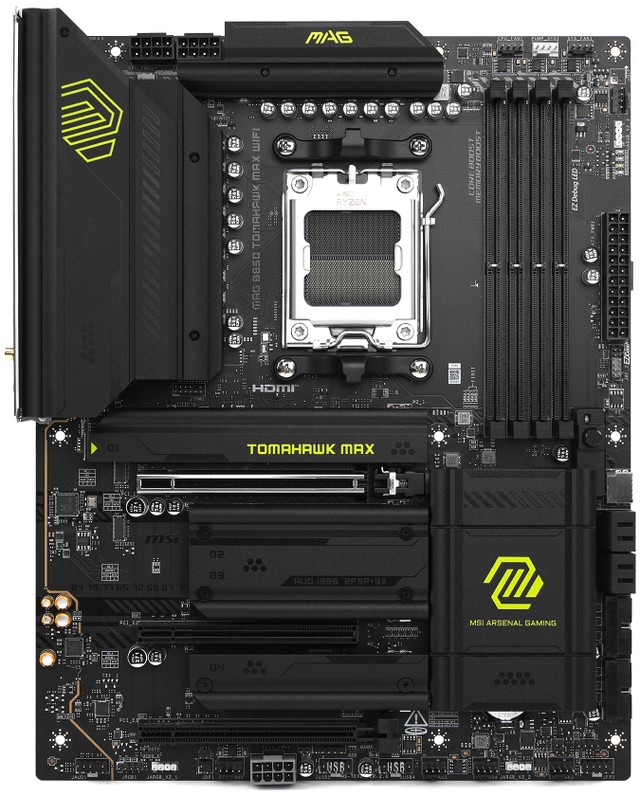

MSI MAG B850 TOMAHAWK MAX WIFI 主機板為 ATX Form Factor 規格，尺寸為 30.48cm x 24.4cm，具備 8 層 2oz Copper PCB 設計，採用黑色 PCB 搭配黑色金屬散熱器，散熱器左右長邊位具備圓弧外凸邊線設計，散熱器表面印有大量 MSI MAG 系列的平行四邊形裝甲圖案、點狀彈藥圖案，特別的線條圖案等，更印有螢光黃色的 MAG 字樣、MAG LOGO、TOMAHAWK MAX 字樣、MSI ARSENAL GAMING 標語等，外觀設計充滿軍事元素，圓潤的散熱器更加現代化並減輕傳統硬派感覺，螢光黃色外觀裝飾十分顯眼。

支援 Ryzen 7000 / 8000 / 9000 處理器、Socket AM5

新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，支援最新 Zen 4 / Zen 5 架構的 Ryzen 7000 / 8000 / 9000 桌上型處理器，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

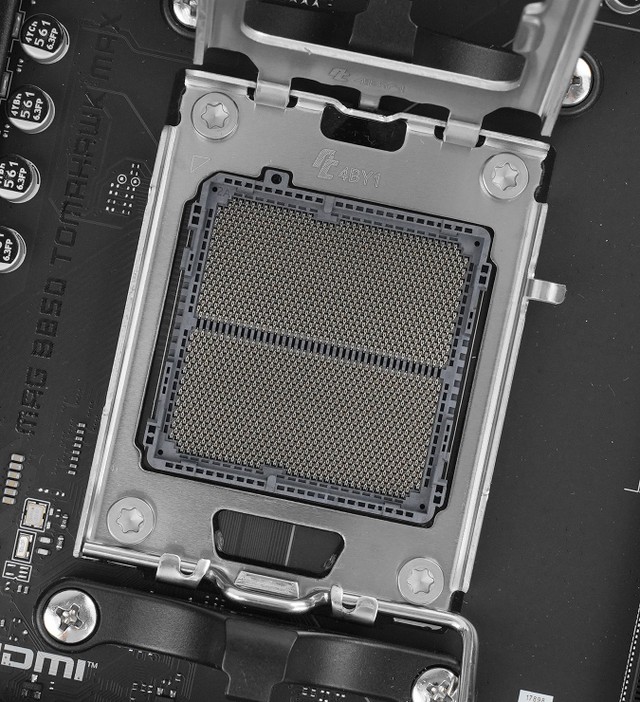

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架構的 Ryzen 9000 處理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，對比上代 Ryzen 7000 系列處理器，官方宣稱相較上代 IPC 性能提升約 16%、每瓦效能平均提高了 22%，特別針對 AVX-512 資料路徑作出強化，相較上代浮點指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 於 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型處理器，採用 Zen4 架構 / Zen4 + Zen 4c 架構，搭載最新 RDNA 3 架構的 Radeon 700M iGPU，內建加入全新 AI NPU 運算單元，為首款桌上型 PC 處理器的 NPU，並支援搭載 AMD Ryzen AI 技術，提供卓越的 AI 處理運算能力。

全新 AMD B850 系統晶片

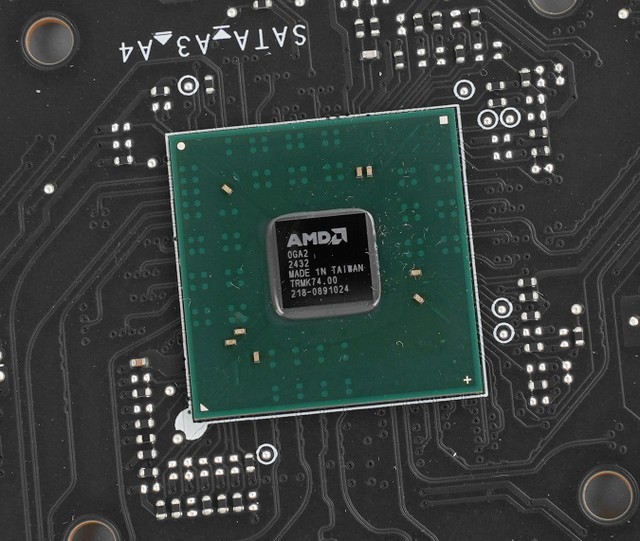

▲ AMD B850 系統晶片

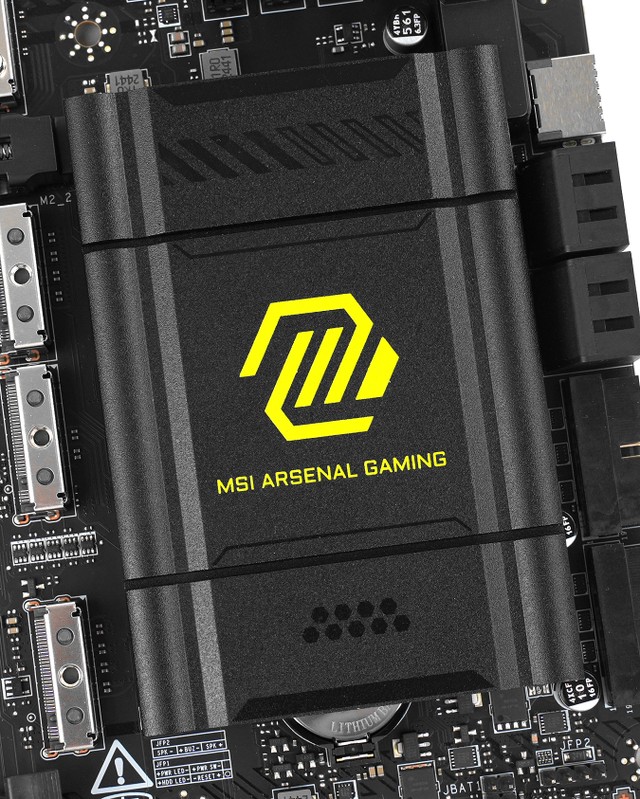

▲ PCH 散熱器

全新 AMD B850 晶片組為 AMD Socket AM5 主機板中的中階定位規格，支援 CPU 和記憶體超頻解鎖，不過與更高階的 X870E / X870 主機板不同，AMD 並沒有規定 B850 主機板需支援 USB4 接口。週邊規格方面，全新 B850 晶片組對標上代 B650 晶片組，最多可提供 36x PCIe Lanes，其中 4x 提升為 PCIe 5.0 規格。另外，更可提供最多 1 組 USB 20Gbps 介面、最多 6 組 USB 10Gbps 介面及最多 1 組 USB 5Gbps 介面，晶片組規格中規中距，可滿足入門至中階用家的需求。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-8400+ OC

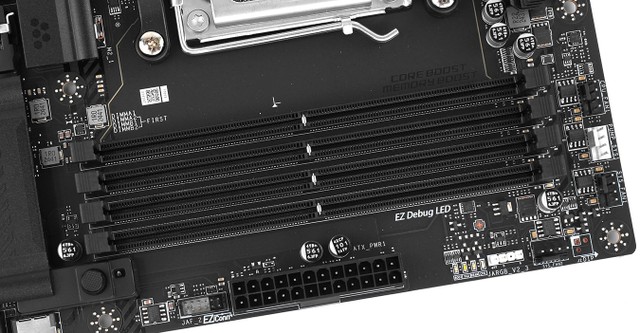

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，MSI MAG B850 TOMAHAWK MAX WIFI 主機板設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽和配備金屬外殼以減少訊號干擾，支援 Dual Channel 雙通道模式，2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 64GB 容量，系統記憶體最大容量為 256GB，支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面，主機板官方規格表示支援最高 DDR5-8400+ OC 速度。

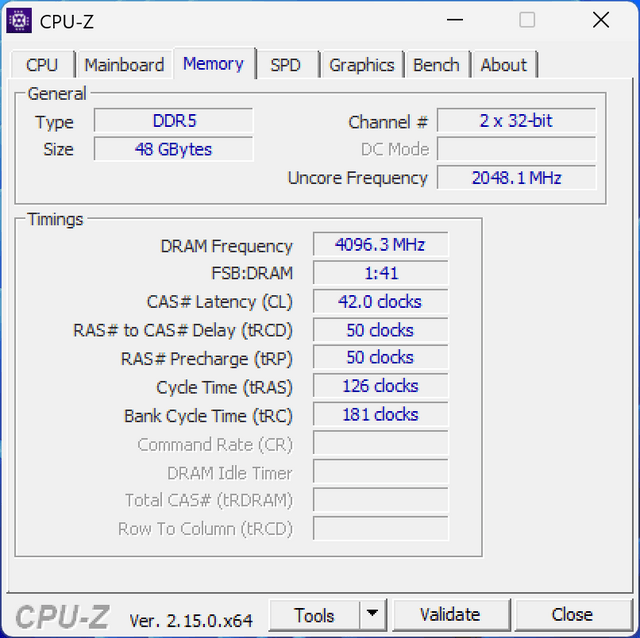

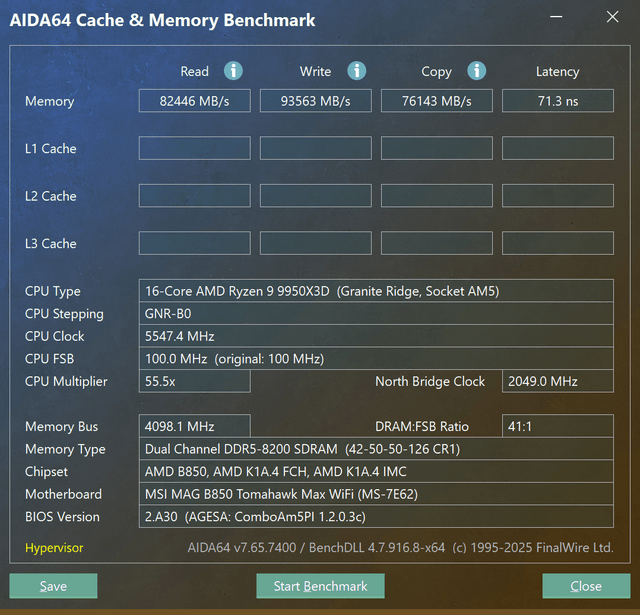

測試採用 Ryzen 9 9950X3D CPU 和 Predator HERMES RGB DDR5-8200 24GB x2 記憶體，在手動調整工作電壓及延遲值後、同時在 BIOS 中開啟 High Efficiency Mode 及 Latency Killer 的獨家功能後，成功超頻至 DDR5-8200 CL42 1:2 模式，並完成 AIDA64 記憶體讀寫速度測試。

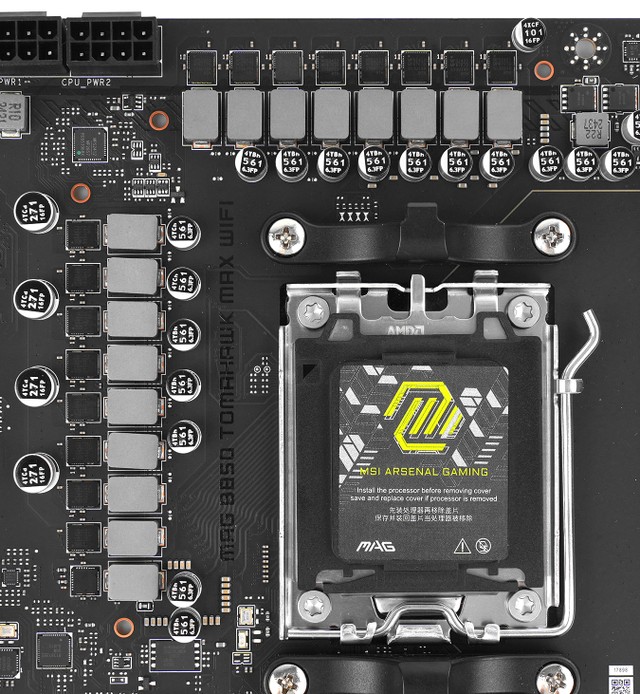

14 + 2 + 1 組 80A DrMOS 供電模組

VRM 供電模組方面，MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用 17 相數位供電模組，其中 14 相為 CPU vCore 供電、2 相為 SOC 供電、1 相為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

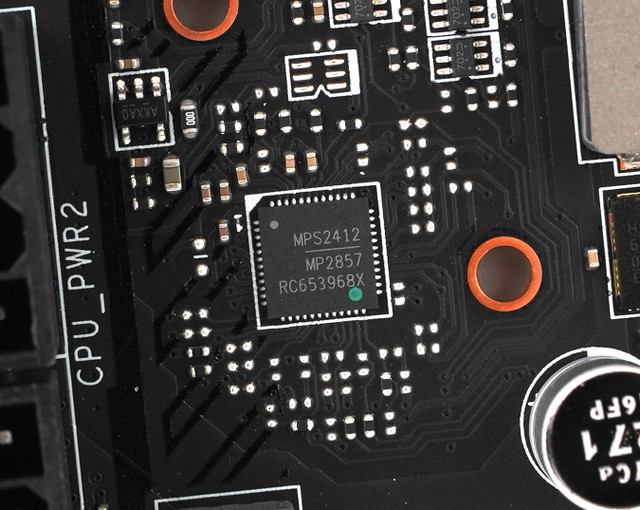

▲ MP2857 PWM 控制器

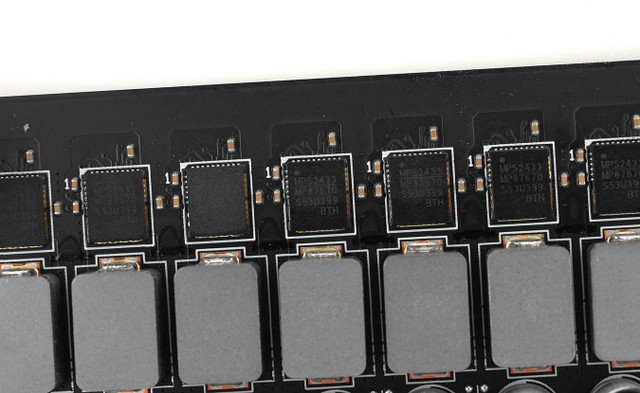

▲ MP87670 80A DrMOS 晶片

MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用 MPS MP2857 PWM 控制器，以 14 (7x2) + 2 相並聯模式運作，驅動 14 相 CPU vCore 供電和 2 相 SOC 供電，配搭 16 組 MPS MP87670 80A SPS DrMOS 晶片，單顆能夠提供最高 80A 持續電流處理能力，vCore 部分總輸出可達 1,120A 電流負載，足夠應付 AMD Ryzen 7000 / 8000 / 9000 CPU 供電需求。

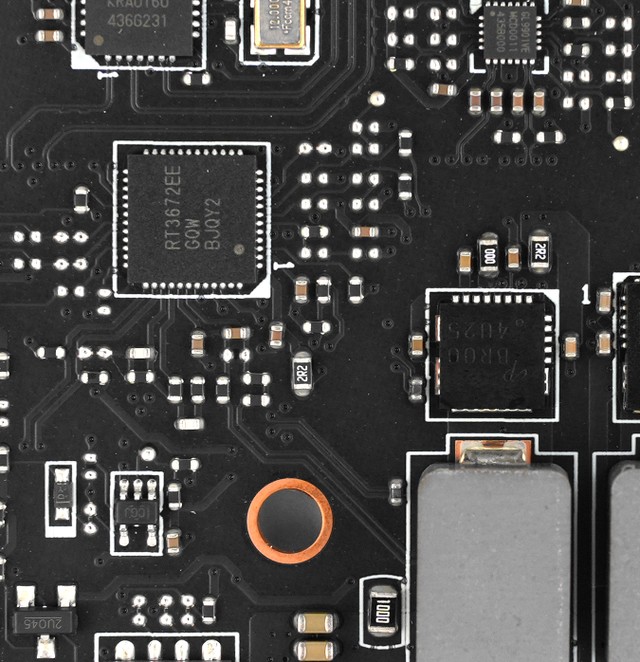

▲ RT3672EE PWM 控制器 &

AOZ5516QI 55A DrMOS 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，透過 Richtek RT3672EE PWM 控制器，驅動 1 組 Alpha & Omega AOZ5516QI (BR00) 55A DrMOS 晶片。

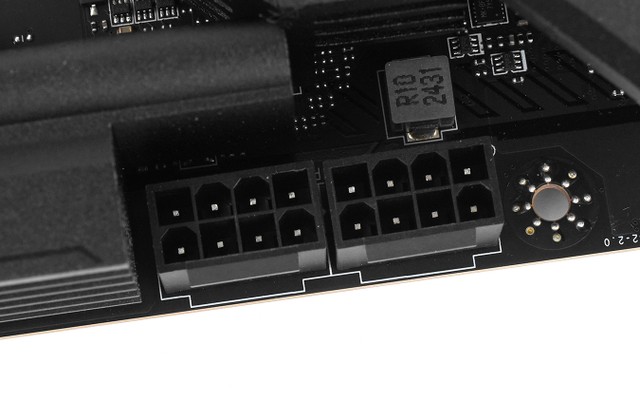

▲ ATX 8+8-pin CPU 供電插槽

MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 AMD Ryzen 7000 / 8000 / 9000 系列 CPU 電源功耗需求。

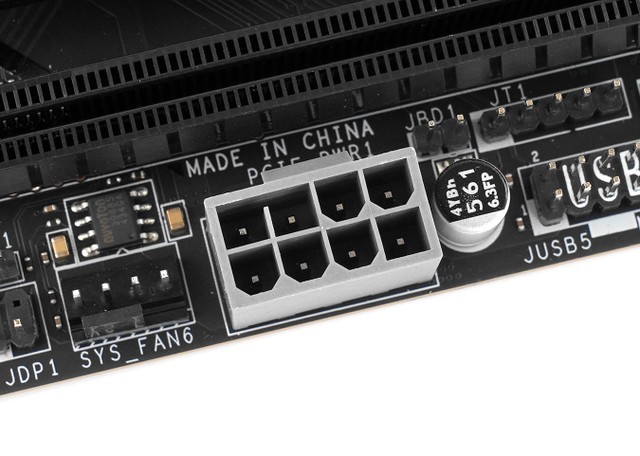

MSI MAG B850 TOMAHAWK MAX WIFI 主機板符合 ATX 3.1 標準，具備一個額外 PCIe 8-pin 輔助電源插槽，可為使用多張 GPU 運行 AI 工作的系統提供更充足、穩定的供電。

大型鋁擠鰭片 VRM 散熱器

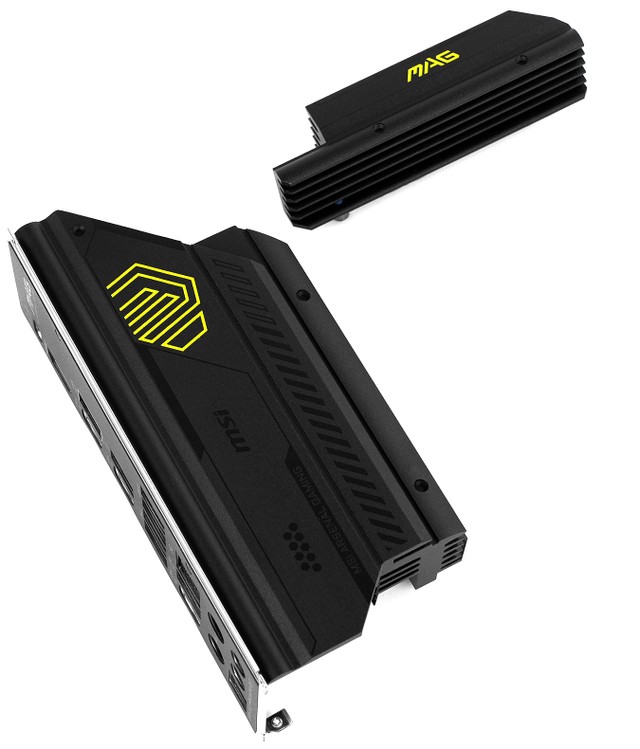

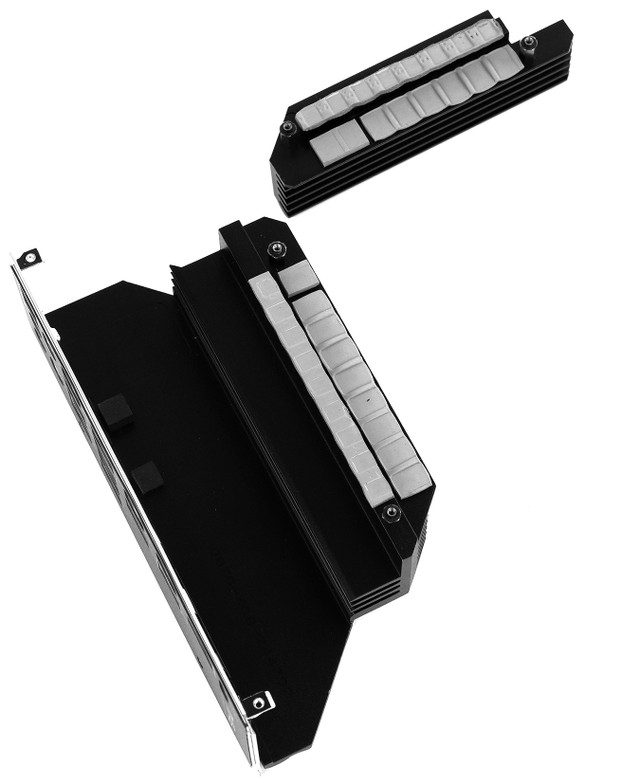

MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用 2 組 VRM 大型鋁擠散熱器，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，增加更多散熱面積以提升散熱效果，更搭載高性能 7 W/mk 導熱貼以加強導熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、加強型合金插槽

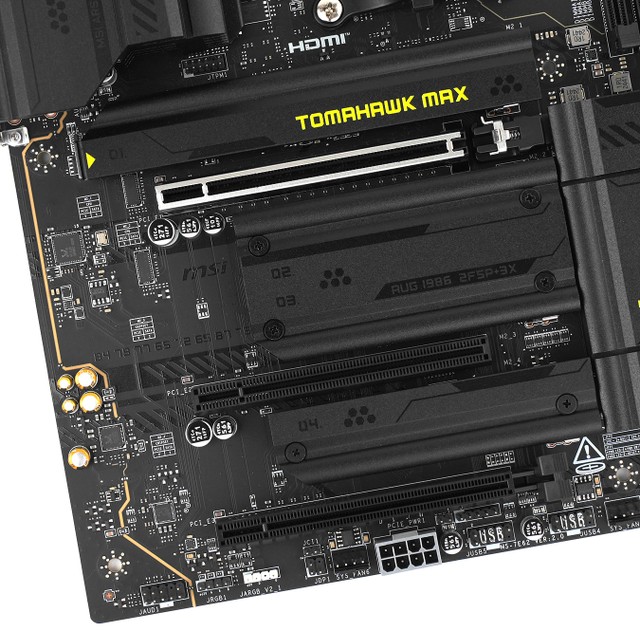

▲ 提供 3 組 PCIe x16 插槽

MSI MAG B850 TOMAHAWK MAX WIFI 主機板提供了 3 組 PCIe x16 插槽，上方的 PCI_E1 插槽支援最高 PCIe 5.0 x16，由 CPU Lanes 提供，中間的 PCI_E2 插槽支援最高 PCIe 3.0 x1，下方的 PCI_E3 插槽則支援最高 PCIe 4.0 x4，皆由 B850 晶片組提供。

*當 M.2_3 插槽被佔用時，PCI_E3 插槽僅會以 PCIe 4.0 x2 的速度運行

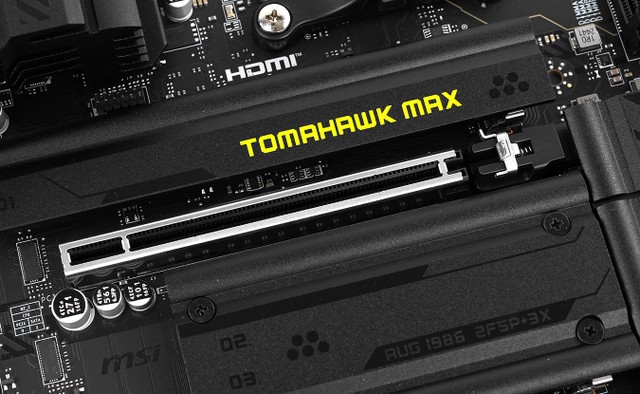

PCI_E1 插槽採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣，可增強插槽的承托力和減少插槽被扯開的機會，亦採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

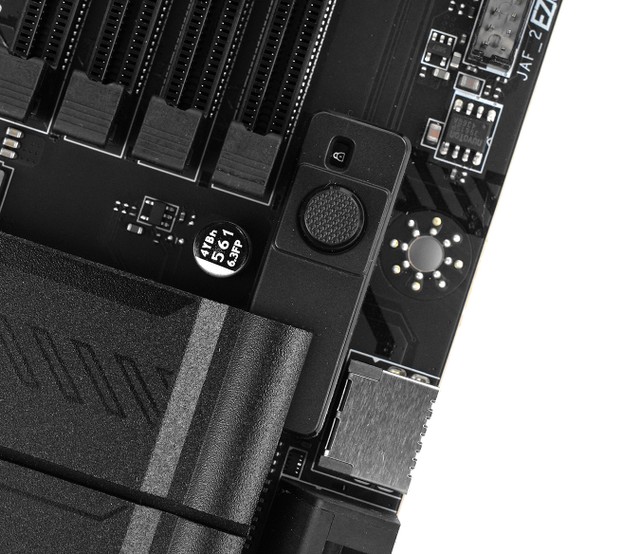

MSI MAG B850 TOMAHAWK MAX WIFI 主機板加入自家顯示卡 EZ PCIe Release 簡單移除按鈕，透過彈簧卡扣方式固定顯示卡，當用家插上顯示卡在 PCI_E1 插槽時，用家只需要按下右邊的按鈕，便可以馬上解鎖 PCIe 卡扣，再按一次按鈕則會鎖緊 PCIe 插槽，非常實用。

PCIe 插槽配置

4 組 M.2 SSD 介面、4 組 SATA 3 介面

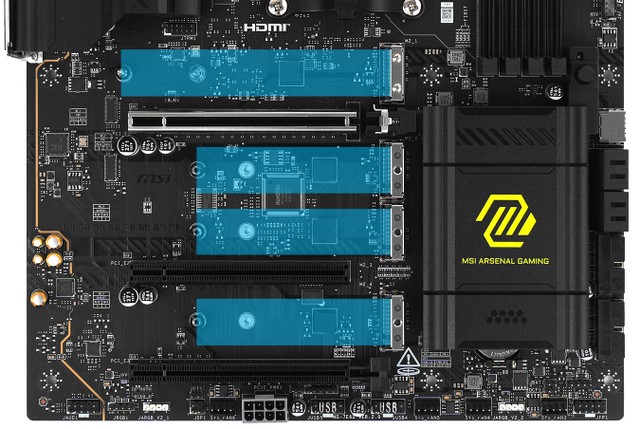

▲ 4 組 M.2 SSD 介面配置

MSI MAG B850 TOMAHAWK MAX WIFI 主機板提供 4 組 M.2 NVMe SSD 介面配置，PCIE1 插槽上方設有 1 組 M.2 SSD 插槽（M.2_1），與 PCIE1 插槽下方的 M.2_2 插槽皆支援最高 PCIe 5.0 x4，皆由 CPU LANES 提供。下方亦設有 2 組 M.2 SSD 插槽，位於 PCI_E2 上方的 M.2_3 插槽支援最高 PCIe 4.0 x2，下方的 M.2_4 插槽則支援最高 PCIe 4.0 x4，皆由 B850 晶片組提供。

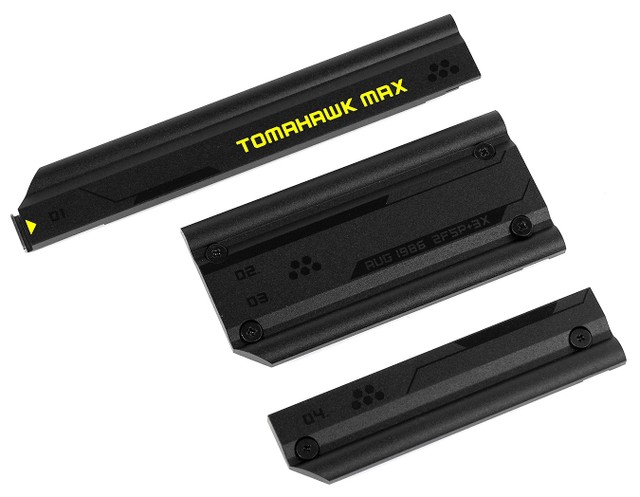

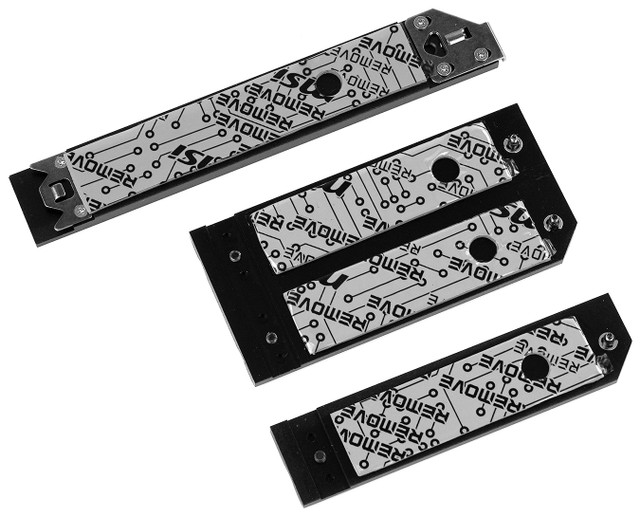

M.2_1 及 M.2_4 插槽採皆採用獨立的大面積薄身散熱片，M.2_2 與 M.2_3 插槽則共用一塊大面積薄身散熱片，M.2_1 插槽搭載雙面導熱貼，其餘插槽則搭載單面導熱貼，可滿足高速 M.2 SSD 日常應用的散熱需求。

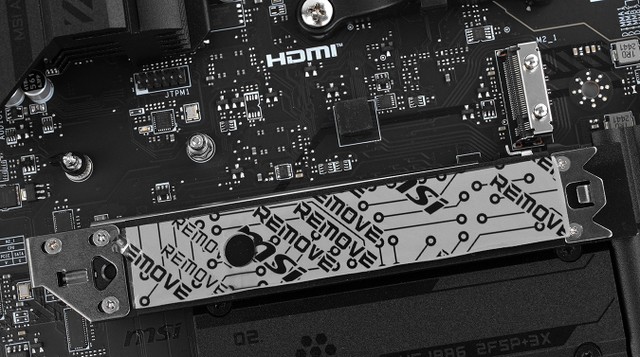

M.2_1 插槽的金屬散熱器用上免螺絲安裝設計，能夠快速安裝 M.2 SSD；惟另外兩組金屬散熱器仍需用家以扭螺絲的方式拆除，未能做到 100% 免工具安裝，這點比較可惜。

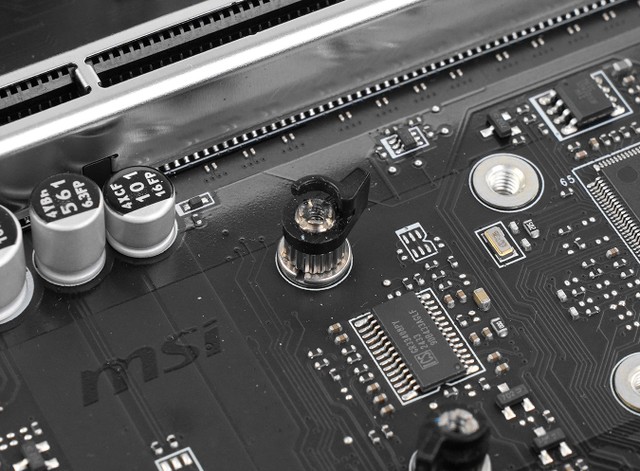

所有 M.2 SSD 插槽加入免螺絲固定快扣設計，無需使用傳統安裝螺絲便可把 M.2 SSD 輕鬆快速固定。

M.2 SSD 插槽配置

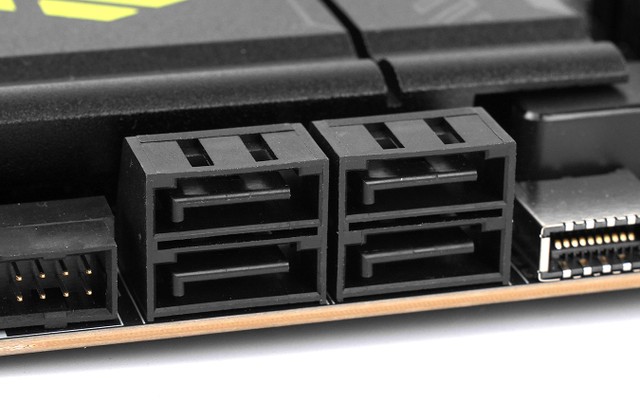

主機板亦提供 4 組 SATA 6Gbps 接口，由 B850 系統晶片提供，並支援 RAID 0、RAID 1、RAID 10 運作模式。

10 組 USB 接口

MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用了 Pre-Installed I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

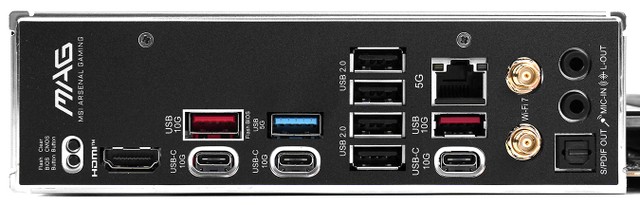

MSI MAG B850 TOMAHAWK MAX WIFI 主機板後置 I/O 面板提供 1 組 HDMI 2.1 影像輸出接口，支援最高 8K@60Hz 解析度、HDCP 2.3。主機板亦提供 4 組 USB 2.0 接口、1 組 USB 3.2 Gen 1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口、3 組 USB 3.2 Gen 2x1 10Gbps Type-C 接口，總共 10 組後置 USB 接口。

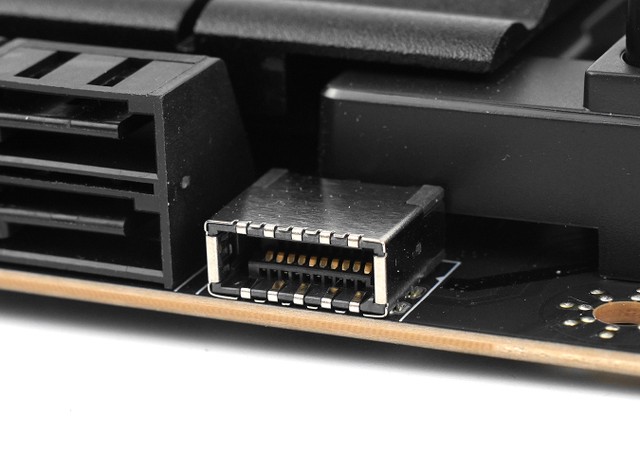

▲ 前置 USB Type-C 20Gbps 接口 (Type-E)

主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB-C Type-E 接口。

Realtek 5G LAN 網絡模組

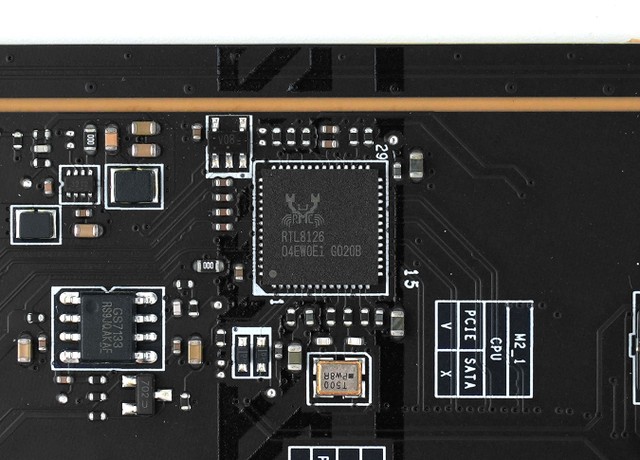

▲ RTL8126CG 5G 網絡晶片

有線網絡方面，MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用 Realtek RTL8126CG 5G 網絡晶片，支援最高 5,000 Mbps 網絡傳輸速度，並向下支援 2500/1000/100/10 Mbps 速度。

Qualcomm Wi-Fi 7 無線網絡模組

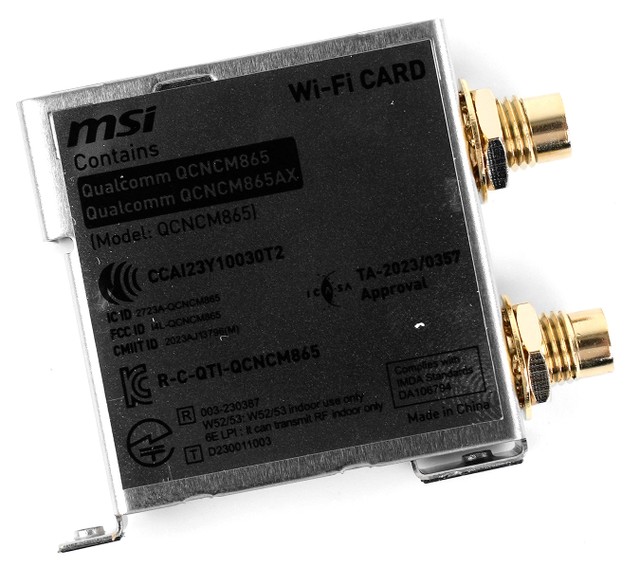

▲ Qualcomm QCNCM865 Wi-Fi Card

無線網絡方面，MSI MAG B850 TOMAHAWK MAX WIFI 主機板採用 Qualcomm QCNCM865 Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 Wi-Fi 技術、最高 6GHz 頻段、320MHz 頻道、4096-QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，理論傳輸速度可達 5.8Gbps，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

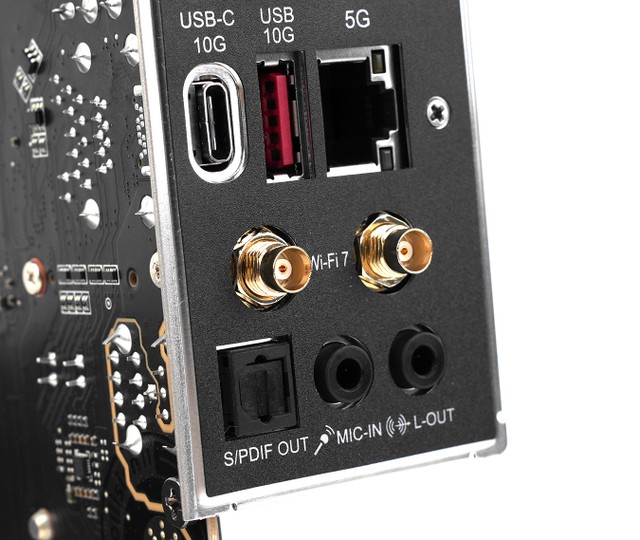

MSI 在 MAG X870E TOMAHAWK 主機板上加入了全新 EZ Wi-Fi Antenna 快拆天線設計，比起傳統帶螺紋的天線接口，新設計容許用家更輕鬆地安裝 Wi-Fi 接收天線，為用家帶來更方便的使用體驗。

Realtek ALC4080 音效晶片

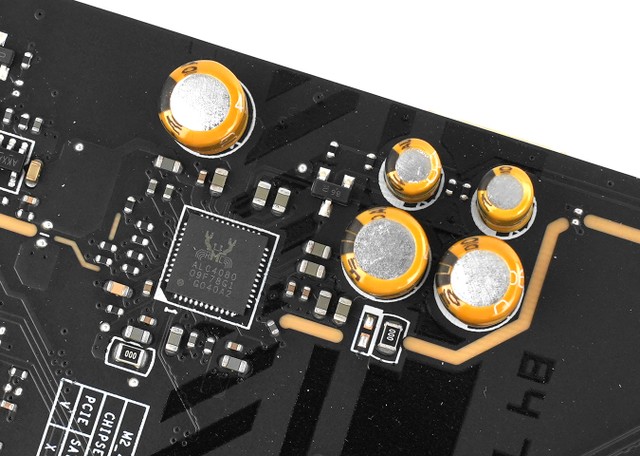

音效方面，MSI MAG B850 TOMAHAWK MAX WIFI 採用 Realtek ALC4080 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz，具備左右聲道的線路隔離設計，並提供自動偵測耳機抗阻功能，搭配使 Nichicon Fine Gold 音效處理電容，提供迫真音響效果。

Mystic Light RGB 燈光支援

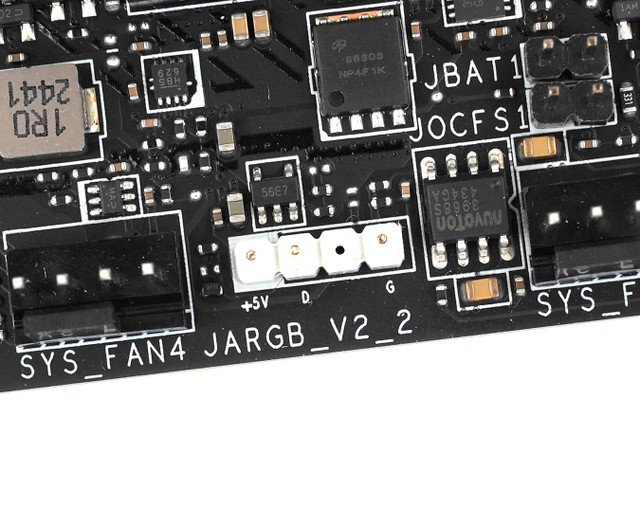

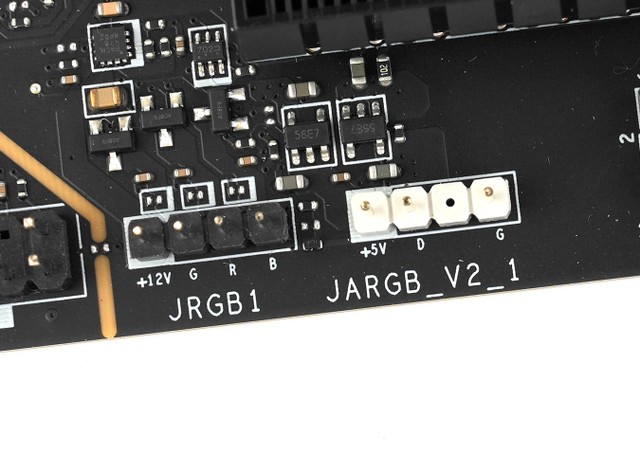

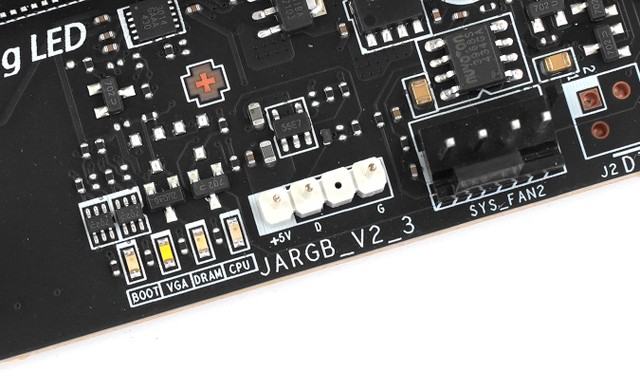

RGB 燈效連接及控制方面，主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 3A 36W，以及 3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Mystic Light 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

獨家 EZ Conn 設計

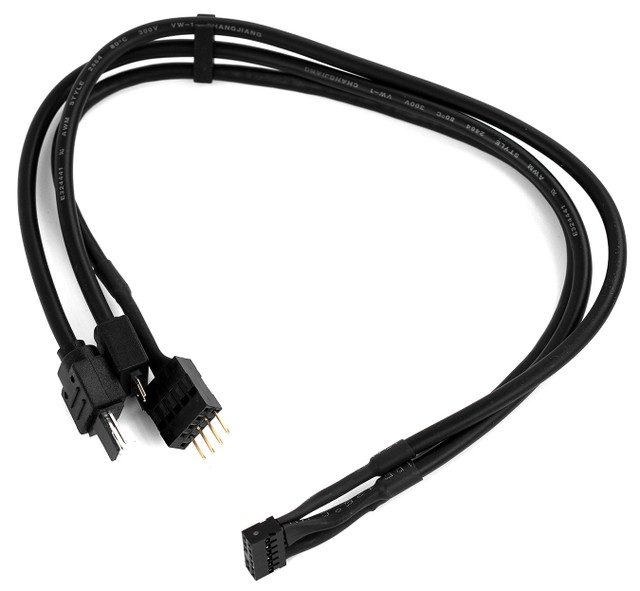

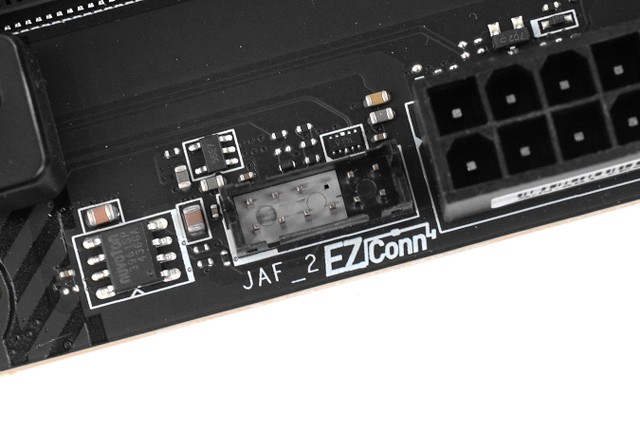

MSI MAG B850 TOMAHAWK MAX WIFI 主機板具備獨家 EZ Conn 設計，主機板 24-pin 供電插座旁邊設有一個 JAF_2 插座 (EZ Conn-Header V2)，11pin 插座集成 USB 2.0、風扇 4-pin、ARGB 3-pin 定義，並附連 1 條 1 to 3 EZ Conn-Cable (V2) 連接線，只需要佔一個插座，便能提供 USB 2.0、風扇 4-pin、ARGB 3-pin 介面連接，可輕鬆解決一體式水冷佔用多個主機板連接插座的情況，DIY 組裝更便利。

Clear CMOS 按鈕、BIOS Flashback 按鈕

MSI MAG B850 TOMAHAWK MAX WIFI 主機板設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，對於超頻用家非常有幫助；後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

MSI MAG B850 TOMAHAWK MAX WIFI 主機板

售價︰HK$2,080

查詢︰Hornington (3626-9898) / Felton (2273-8393)

小編評語：

MSI MAG B850 TOMAHAWK MAX WIFI 採用了 14 + 2 + 1 相 80A SPS 供電設計，支援 4 組 M.2 NVMe SSD 配置、5G LAN 網絡模組、Wi-Fi 7 無線網絡模組，對比更高級的 MAG X870 / X870E TOMAHAWK，僅被刪減了 USB4 接口、Debug LED 燈、1 組快拆 M.2 散熱器、1 組雙面導熱貼及將其中 1 組全速 M.2 SSD 插槽改為半速，其餘功能大致上與 X870E / X870 毫無分別，但價錢卻便宜了 HK$400 ~ 500，為用不着 X870E / X870 功能的中高階用家提供一個價錢上更相宜的選擇。
